Logi Dock - Stație de andocare LOGITECH - Manual de utilizare gratuit

Tip de produs	Stație de andocare cu cameră web
Marcă	Logitech
Model	Logi Dock
Dimensiuni (L x A x Î)	14,4 x 8,4 x 5,4 cm
Greutate	500 g
Alimentare	Adaptor de curent (100-240 V CA)
Conectivitate	USB-C, Ethernet (prin adaptor), USB-A
Cameră web integrată	Logitech Brio cu senzor IR și obturator de confidențialitate
Microfon	Microfon cu formare de fascicule (beamforming)
Fixare	Montare pe masă cu șuruburi sau bandă adezivă VHB
Securitate	Slot de securitate Kensington
Gestionarea cablurilor	Kit de organizare cu piepteni și clemă detașabilă
Conținutul cutiei	Logi Dock, Cameră web Brio, cablu USB-C, adaptor USB-C/Ethernet, cablu de alimentare, material de montare, documentație
Întreținere	Curățați cu o cârpă moale și uscată
Temperatură de utilizare	0 °C la 40 °C
Garanție	2 ani
Compatibil cu	Windows, macOS, Chrome OS

Întrebări frecvente - Logi Dock LOGITECH

Cum instalez Logi Dock pe o masă?

Aveți trei opțiuni: fixați stația cu 2 șuruburi incluse, utilizați banda adezivă VHB apăsând ferm, sau utilizați un cătuș Kensington (nu este furnizat) în fanta de securitate.

Cum fixez camera web Brio?

Plasați camera web pe un ecran aliniind piciorul clemei universale de fixare cu marginea. Reglați unghiul în sus sau în jos. Fixați obturatorul de confidențialitate peste obiectiv.

Cum gestionez cablurile cu Logi Dock?

Utilizați kitul de organizare: scoateți clema cu cheia hexagonală, plasați cablurile în pieptenii superior sau inferior, apoi puneți clema la loc și strângeți șuruburile pentru a le securiza.

Cum curăț Logi Dock și camera sa web?

Utilizați o cârpă moale și uscată pentru a șterge suprafața. Nu folosiți substanțe chimice agresive.

Ce cabluri sunt furnizate pentru conectarea Logi Dock?

Cutia conține un cablu USB-C la USB-C, un adaptor USB-C la Ethernet și un cablu de alimentare CA cu adaptor de alimentare.

Pot folosi Logi Dock fără camera web?

Da, Logi Dock funcționează ca stație de andocare chiar și fără camera web Brio. Puteți conecta perifericele prin USB-C sau USB-A.

Cum securizez Logi Dock cu un cătuș Kensington?

Logi Dock are un slot de securitate Kensington în spate. Introduceți un cătuș Kensington compatibil (nu este furnizat) pentru a bloca fizic dispozitivul.

Ce fac dacă camera web nu se aprinde?

Verificați dacă obturatorul de confidențialitate este deschis. Asigurați-vă că cablul USB-C este conectat corect. Reporniți computerul. Dacă problema persistă, utilizați software-ul Logitech Tune.

Cum actualizez firmware-ul Logi Dock?

Descărcați și instalați software-ul Logitech Tune de pe site-ul oficial. Acesta va detecta actualizările disponibile și vă va ghida pentru instalare.

Cum configurez audio și video pentru o întâlnire?

Conectați Logi Dock la computer prin USB-C. Deschideți software-ul Logitech Tune pentru a ajusta setările microfonului beamforming și ale camerei web. Puteți participa la o întâlnire cu un singur clic.

MANUAL DE UTILIZARE Logi Dock LOGITECH

1 Logi Dock cu suport de montare
2 Camerá web Brio cu clama de montare universálá
3 Obturator pentru intimitate atasabil
4 Cablu USB-C cu kit de prindere pentru ordonare
5 Adaptor USB-C Ia Ethernet
6 Cablu USB-C Ig USB-C
7 Cablu de alimentore c.a.
8 Sursa de alimentare
9 Cablu USB-A la USB-C
10 Hardware pentru montare - 2 suruburi, banda adeziva VHB, cheie hexagonala
11 Documentatie

1

2

3

4

5

6710

1189

CHARACTERISTIC

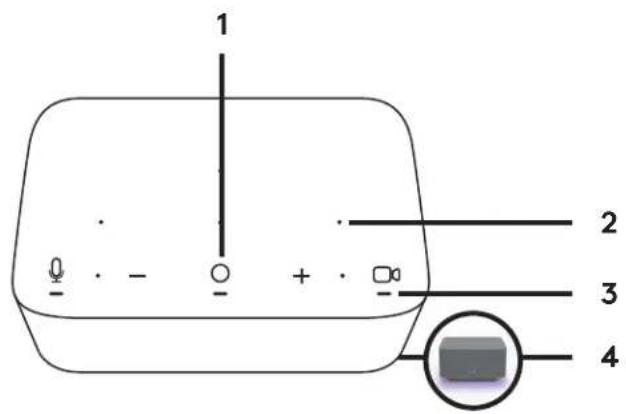

LOGIDOCK

1 Alaturati-va cu o singura atingere
2 Microfon cu formare de fascicule
3 LED de stare
4 Lumină ambientă
5 Fantà pentru disponibilitadesigurantaKensington
6 USB-C

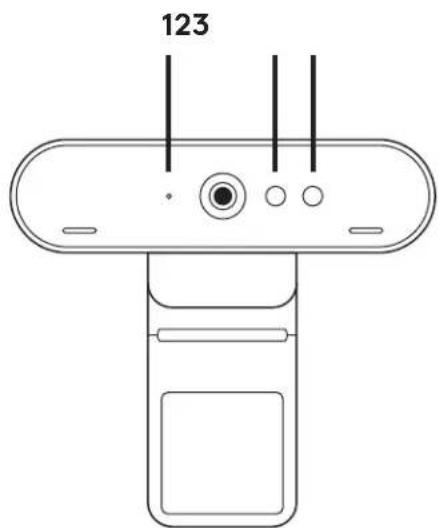

CAMERÄ WEB BRIO

1 LED de stare
2 Senzor IR
3 LED IR

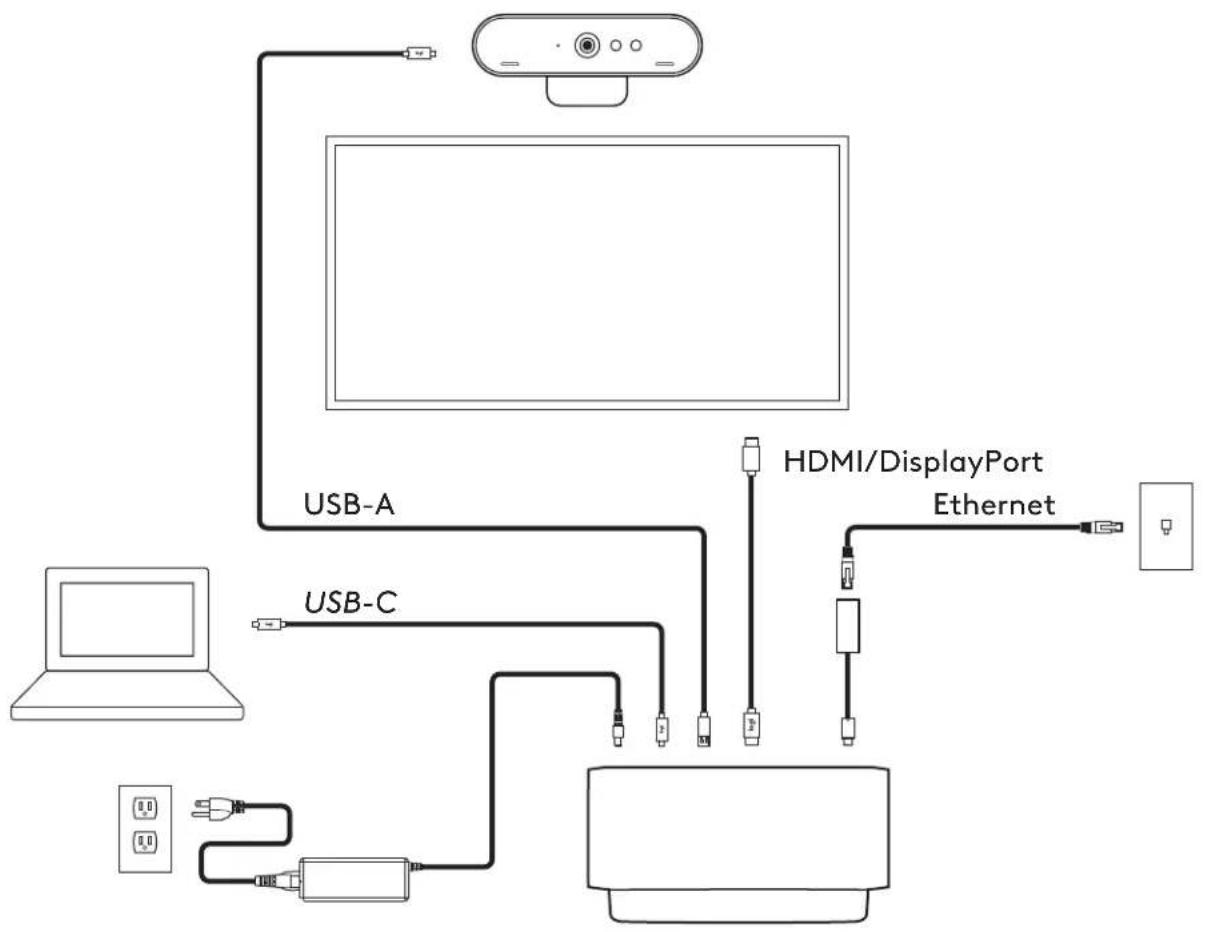

PREZENTARE GENERALÁ A CONEXIUNII

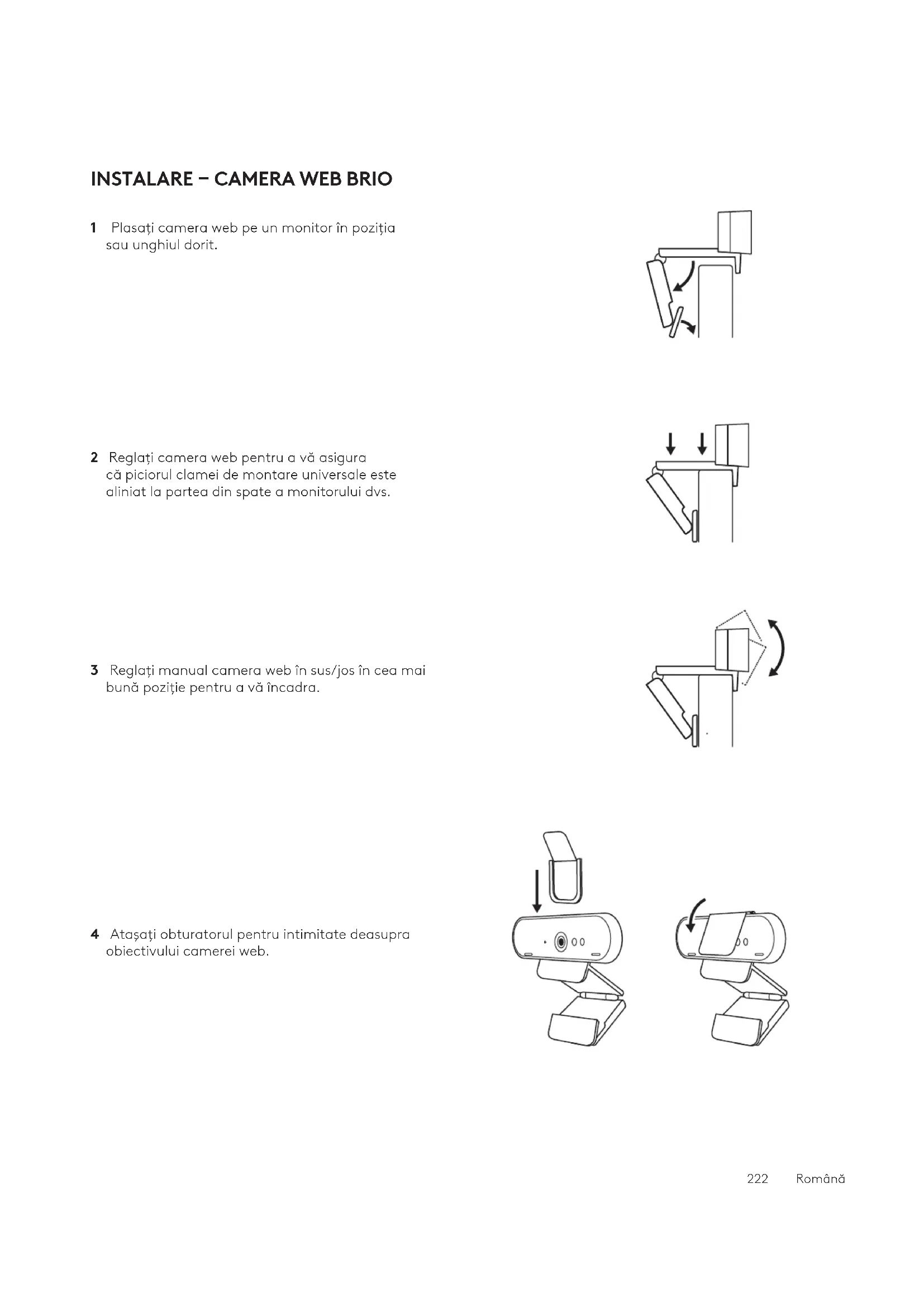

INSTALLARE-CAMERAWEBBRIO

1 Plasati camera web pe un monitor in poziţia sau unghiul dorit.
2 Reglati camera web pentru a va asigura ca pictiorul clamei de montare universale este aliniat la partea din spate a monitorului dvs.
3 Reglanti manual camera web in sus/jos in cea mai buna poziticie pentru a va incadra.

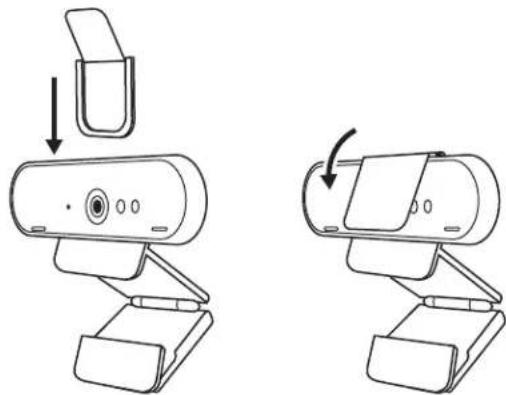

4 Atasati obturatorul pentru intimitate deasupra obiectivului camerei web.

INSTALARE-CABLU USB-C CU KIT DE PRINDERE PENTRU ORDONARE

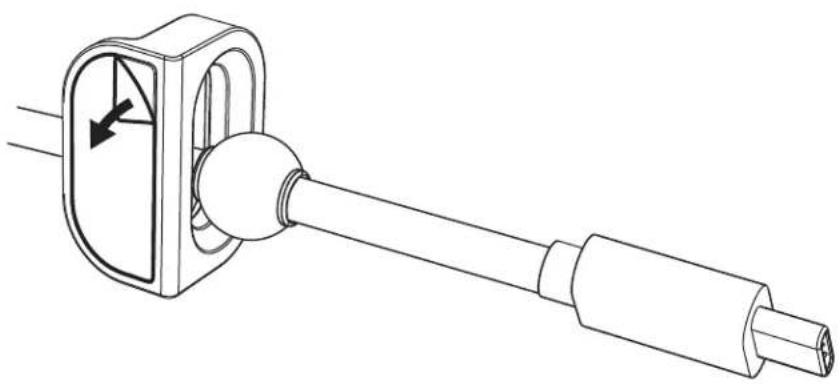

1 Curata suprafata. Indepartati banda adeziva.

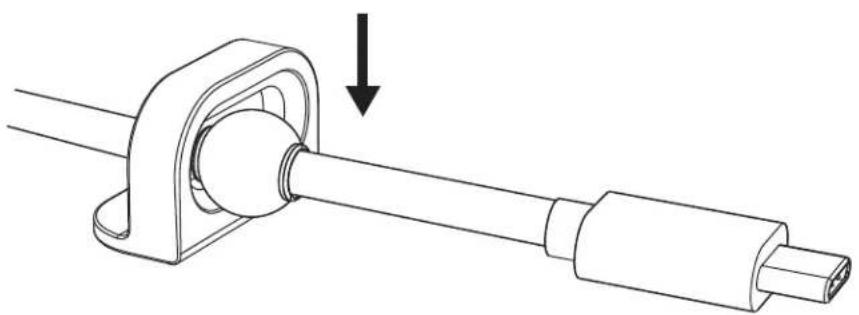

2 Impingeti cu fortă bucla de prindere in masă, tamp decateva secunde.

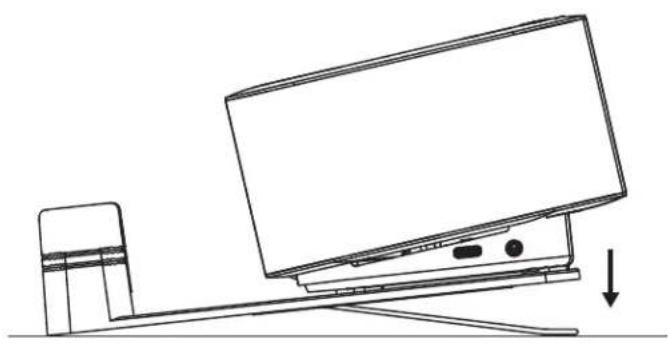

INSTALARE - OPTIUNI DE MONTARE

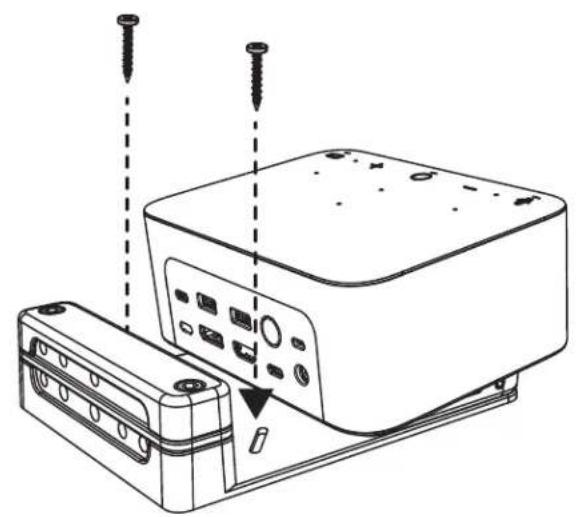

Optiunea 1 Fixati Logi Dock de masà cu ajutorul celor 2 suruburi incluse.

Optiunea 2 Fixati Logi Dock de masă cu banda adezivă VHB lipind partea de jos a suportului de montare.

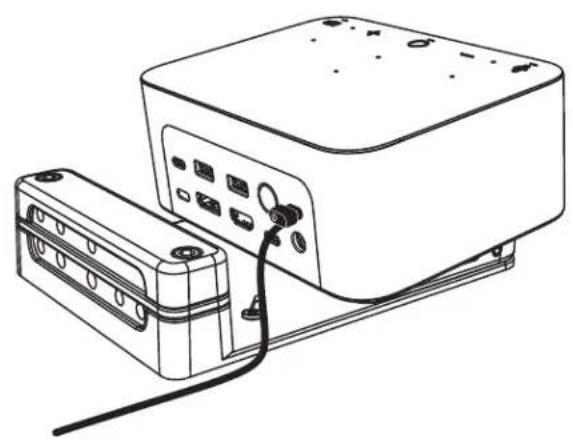

Optiunea 3 Fixati Logi Dock de masă cu dispositivul de siguranță Kensington.*

*Dispositivul de siguranta nu este inclus

INSTALLARE - GESTIONAREA CABLURILOR

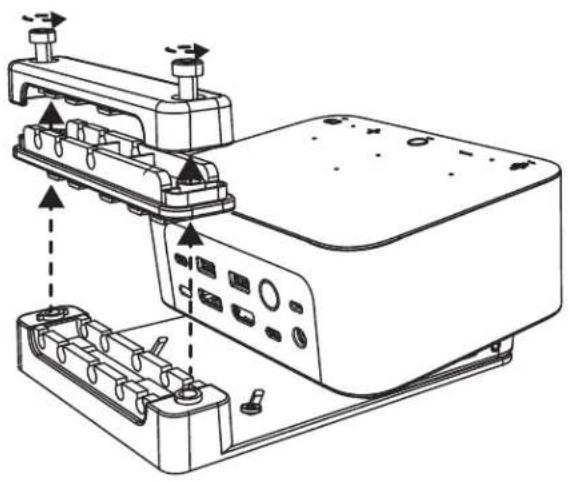

1 Indeparta clem, folosind cheia hexagonal inclus. Apoi, ridicati si indeparta partea superioara si pe cea mijlocie a suportului.

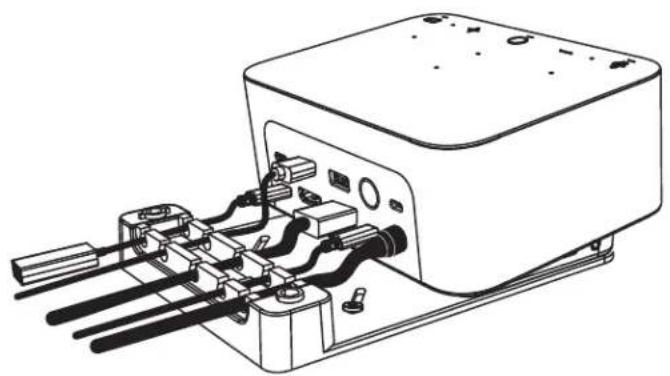

2 Instalati toate caburile, fie in partea de sus, fie in cea de jos a suportului, in functie de positianarea conectorilor.

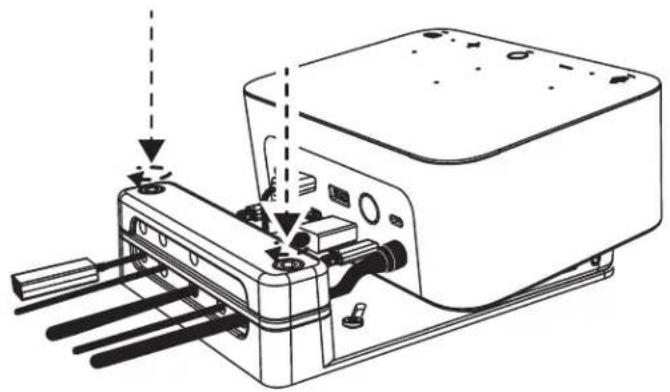

3 Puneti la loc clema. Strangeti suruburile pentru a fixa cablurile.

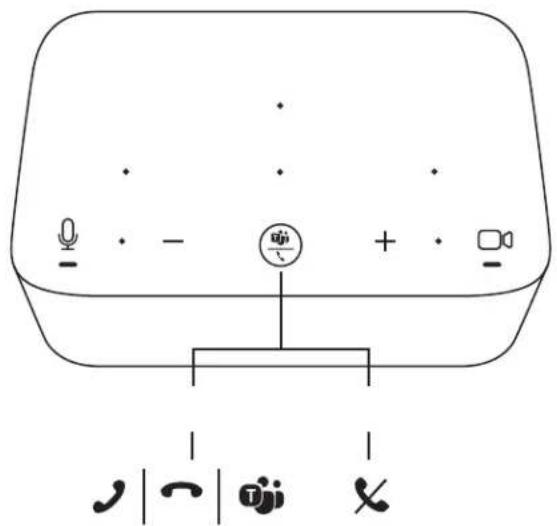

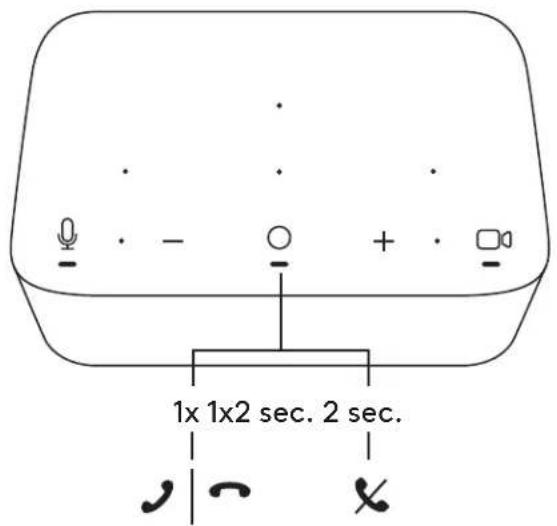

COMENZI

VERSIUNEAUC

VERSIUNEA MICROSOFTTEAMS

logitech.com/tune

Integrarea calendarului

Alaturati-vacu o singur atingere

KUTU ICERIGI

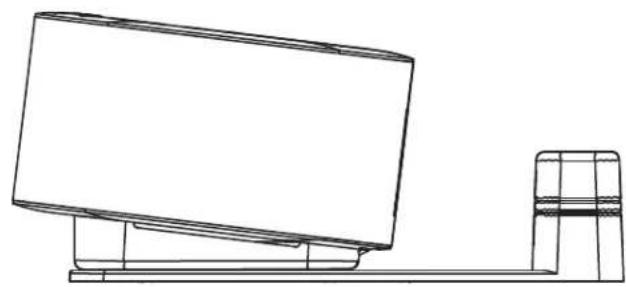

1 Montaj braketli Logi Dock

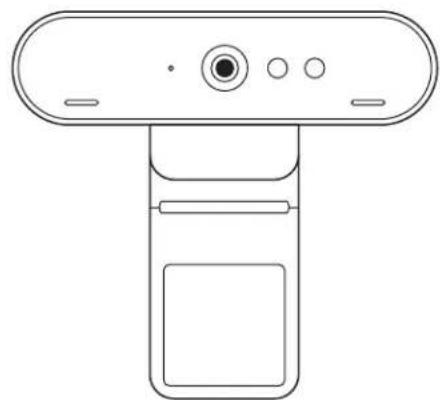

2 Evrensel montaj klipsli Brio web kamerasi
3 Takilabilir gizlik kapagi
4 USB-C kablo duzenleme seti
5 USB-C-Ethernet adaptor
6 USB-C-USB-C kablo
7 AC guc kablosu
8 Guc kaynagi
9 USB-A-USB-C baglanti kablosu
10 Montaj donanimi - 2 adet vida, VHB bant, alyan anahari
11 Belgeler

1

2

3

4

5

6710

1189

ÖZELLIKLER

LOGIDOCK

1 Tek dokunusla katilin
2 Huzmelemeli mikrofon
3 Durum LED'i
4Ortamis
5 Kensington guvenlik yuvasi
6 USB-C

BRIO WEB KAMERASI
