Logi Dock - Dockningsstation LOGITECH - Gratis bruksanvisning och manual

Produkttyp	Dockningsstation med webbkamera
Märke	Logitech
Modell	Logi Dock
Mått (B x D x H)	14,4 x 8,4 x 5,4 cm
Vikt	500 g
Strömförsörjning	Nätadapter (100-240 V AC)
Anslutningar	USB-C, Ethernet (via adapter), USB-A
Inbyggd webbkamera	Logitech Brio med IR-sensor och integritetsskydd
Mikrofon	Strålformande mikrofon (beamforming)
Fastsättning	Bordmontering med skruvar eller VHB-tejp
Säkerhet	Kensington-säkerhetsplats
Kabelhantering	Förvaringssats med kammar och avtagbar klämma
Förpackningens innehåll	Logi Dock, Brio webbkamera, USB-C-kabel, USB-C/Ethernet-adapter, strömkabel, monteringsmaterial, dokumentation
Underhåll	Rengör med en mjuk, torr trasa
Driftstemperatur	0 °C till 40 °C
Garanti	2 år
Kompatibel med	Windows, macOS, Chrome OS

Vanliga frågor - Logi Dock LOGITECH

Hur installerar jag Logi Dock på ett bord?

Du har tre alternativ: fäst dockan med de 2 medföljande skruvarna, använd VHB-tejpen genom att trycka hårt, eller använd ett Kensington-lås (medföljer ej) i säkerhetsspåret.

Hur fäster jag Brio-webbkameran?

Placera webbkameran på en skärm genom att rikta in foten på den universella fästklämman med kanten. Justera vinkeln uppåt eller nedåt. Fäst integritetsskyddet över objektivet.

Hur hanterar jag kablar med Logi Dock?

Använd förvaringssatsen: ta bort klämman med insexnyckeln, placera kablarna i de övre eller nedre kammarna, sätt sedan tillbaka klämman och dra åt skruvarna för att säkra dem.

Hur rengör jag Logi Dock och dess webbkamera?

Använd en mjuk, torr trasa för att torka av ytan. Använd inte starka kemikalier.

Vilka kablar medföljer för att ansluta Logi Dock?

Lådan innehåller en USB-C till USB-C-kabel, en USB-C till Ethernet-adapter och en AC-strömkabel med strömadapter.

Kan jag använda Logi Dock utan webbkameran?

Ja, Logi Dock fungerar som dockningsstation även utan Brio-webbkameran. Du kan ansluta dina enheter via USB-C eller USB-A.

Hur säkrar jag Logi Dock med ett Kensington-lås?

Logi Dock har en Kensington-säkerhetsplats på baksidan. Sätt i ett kompatibelt Kensington-lås (medföljer ej) för att fysiskt låsa enheten.

Vad gör jag om webbkameran inte tänds?

Kontrollera att integritetsskyddet är öppet. Se till att USB-C-kabeln är ordentligt ansluten. Starta om datorn. Om problemet kvarstår, använd programvaran Logitech Tune.

Hur uppdaterar jag firmware för Logi Dock?

Ladda ner och installera programvaran Logitech Tune från den officiella webbplatsen. Den kommer att upptäcka tillgängliga uppdateringar och guida dig genom installationen.

Hur konfigurerar jag ljud och video för ett möte?

Anslut Logi Dock till din dator via USB-C. Öppna programvaran Logitech Tune för att justera inställningarna för den strålformande mikrofonen och webbkameran. Du kan gå med i ett möte med ett enda klick.

BRUKSANVISNING Logi Dock LOGITECH

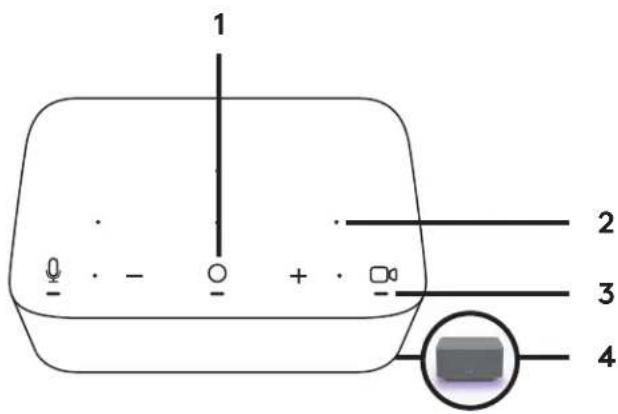

1 Anslut med ett tryck
2 Stralformande mikrofon
3 Statusindikatorlampa
4 Omgivningsljus
5 Kensington-sakerhetsskara
6 USB-C

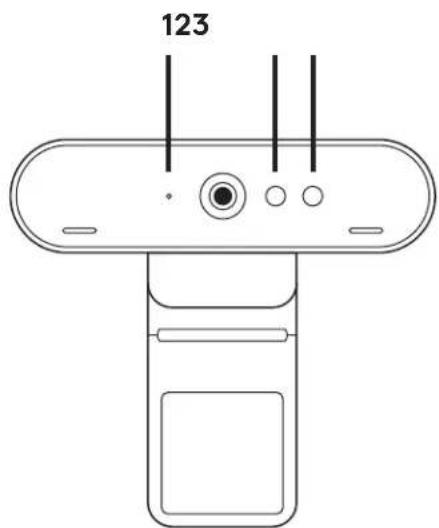

BRIO-WEBBKAMERA

1 Statusindikatorlampa
2 IR-sensor
3 IR-Indikatorlampa

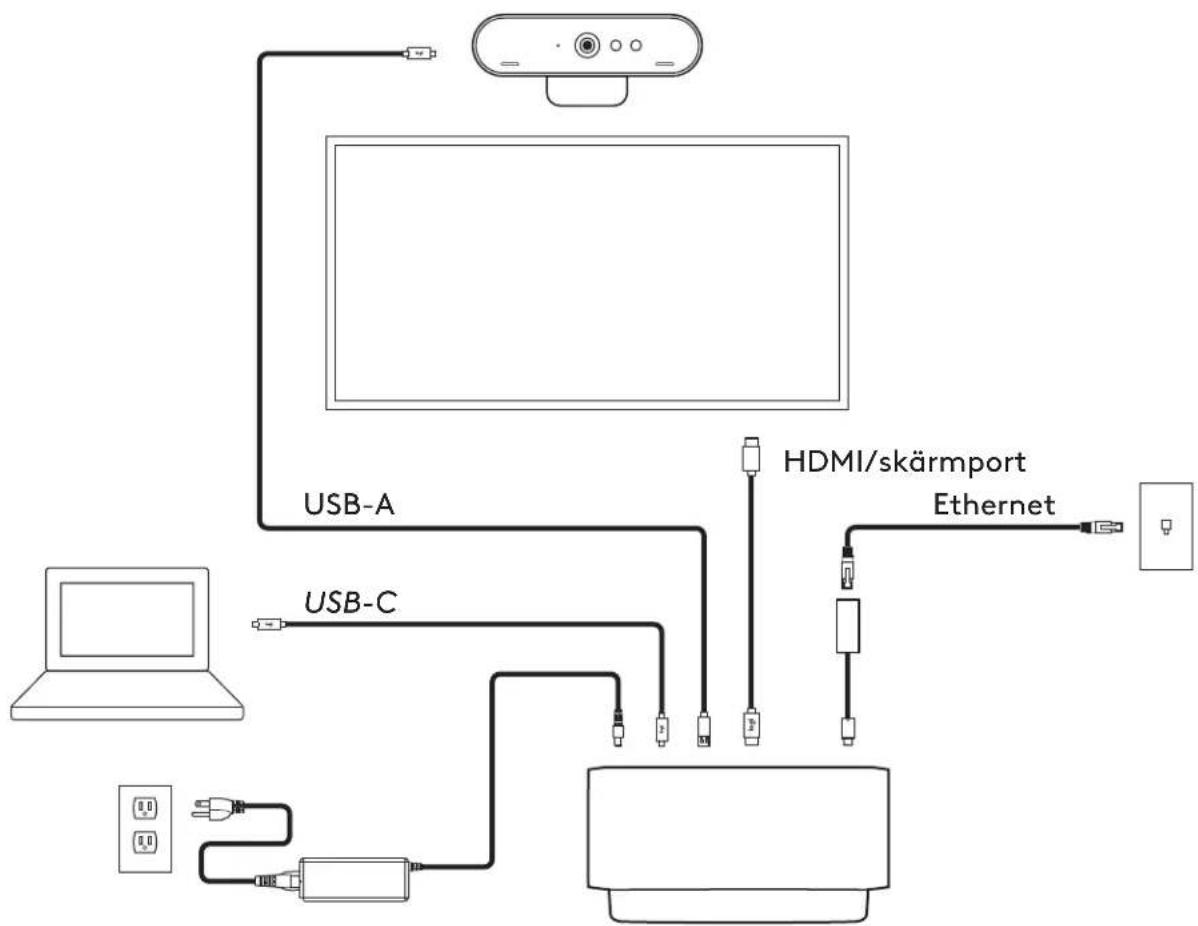

ANSLUTNINGSÖVERSIKT

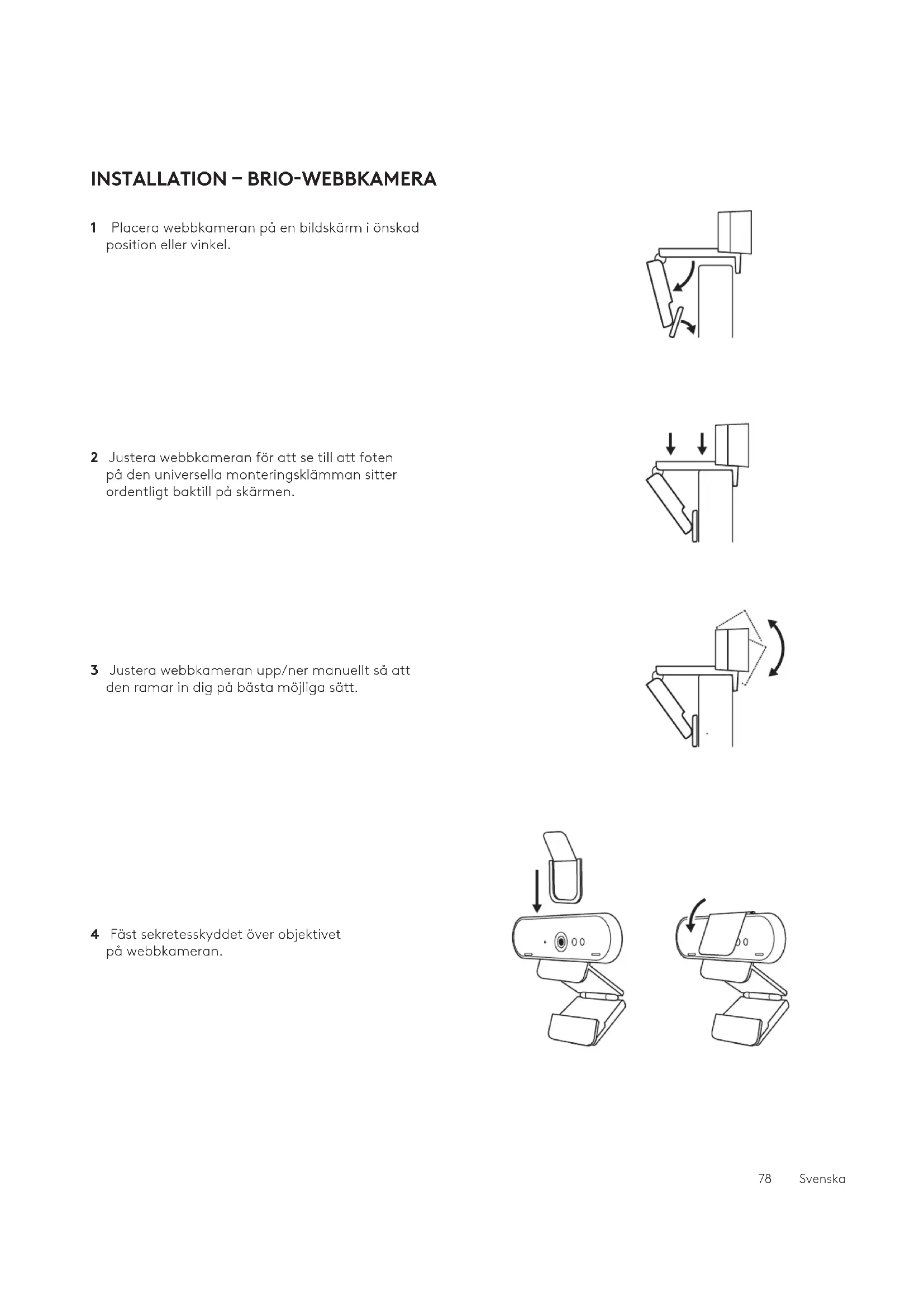

INSTALLATION - BRIO-WEBBKAMERA

1 Placera webbkameran pa en bildskarm i onskad position aller vinkel.
2 Justera webbkameran for att se till att foten pa den universella monteringsklamman sitter ordentligt baktill pa skarmen.
3 Justera webbkameran upp/ner manuellt sa att den ramar in dig pa basta mojiga satt.

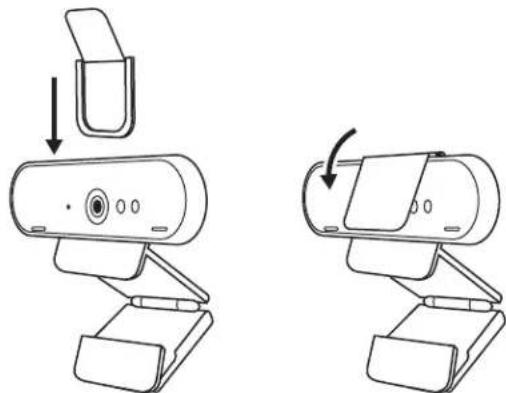

4 Fäst sekretesskyddet over objektivet på webbkameran.

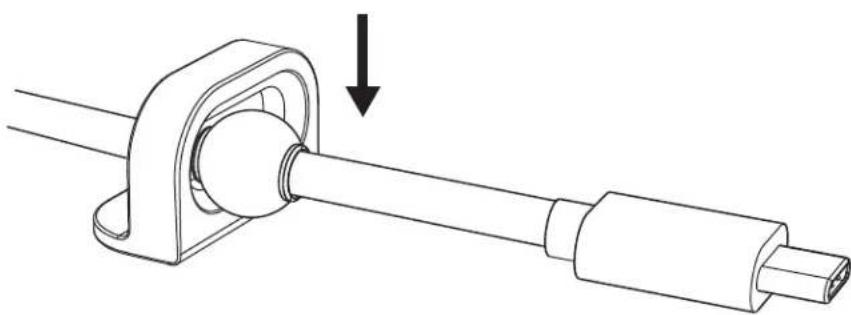

INSTALLATION - ORGANISATIONSKIT FÜR USB-C-SLADDHANTERING

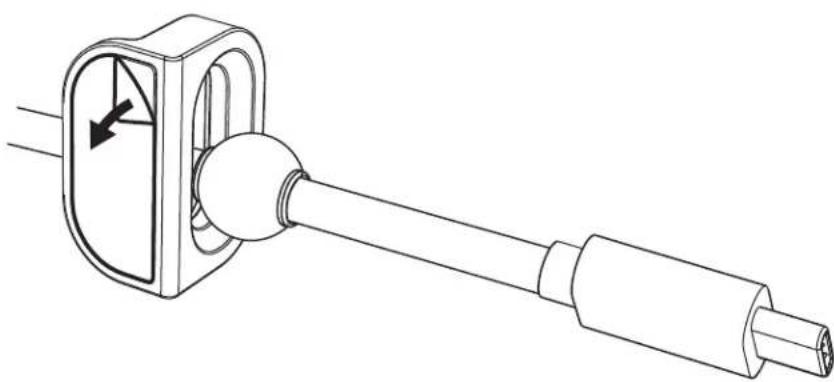

1 Rengorytan.Draavtejpen.

2 Tryck öglan mot bordet med kraft i nagra sekunder.

INSTALLATION - ALTERNATIV FÜR MONTERINGSFÄSTE

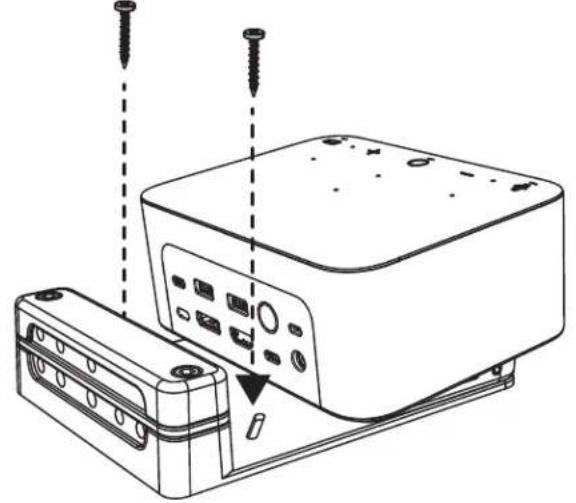

Alternativ1 Montera Logi Dock pa bordet med hjalp av de tva medfoljande skruvarna.

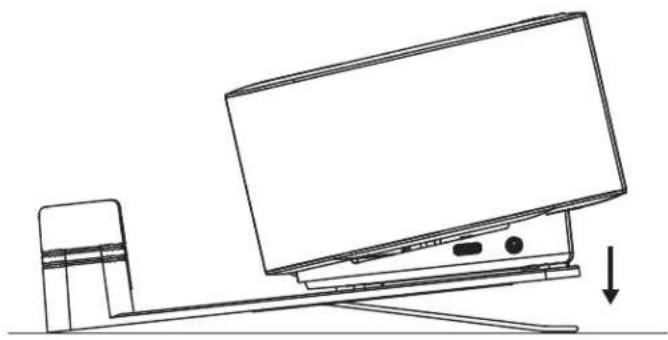

Alternative 2 Montera Logi Dock pa bordet med VHB-tejp genom att applicerata tejpen pa undersidan av fcastet.

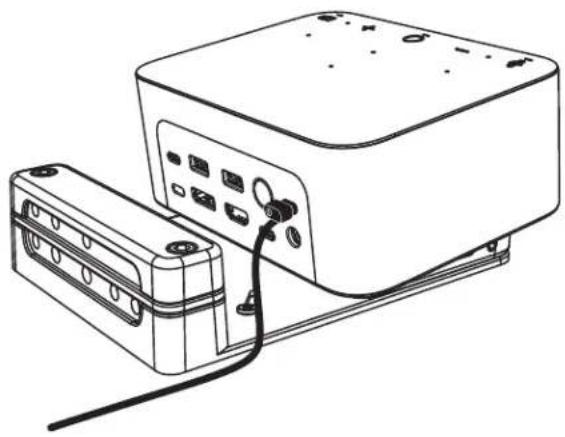

Alternative 3 Säkra Logi Dock vid bordet med Kensington Lock.*

*Las ingarej

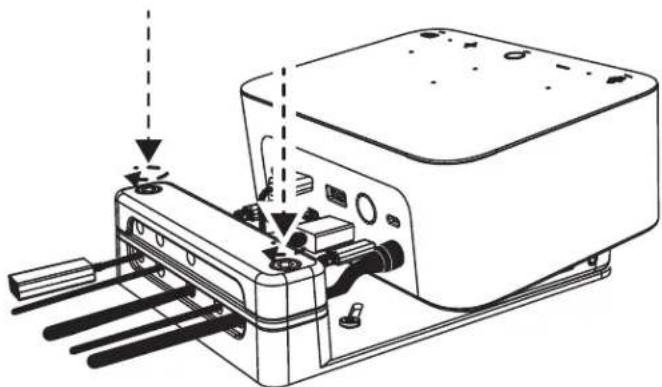

INSTALLATION - SLADDHANTERING

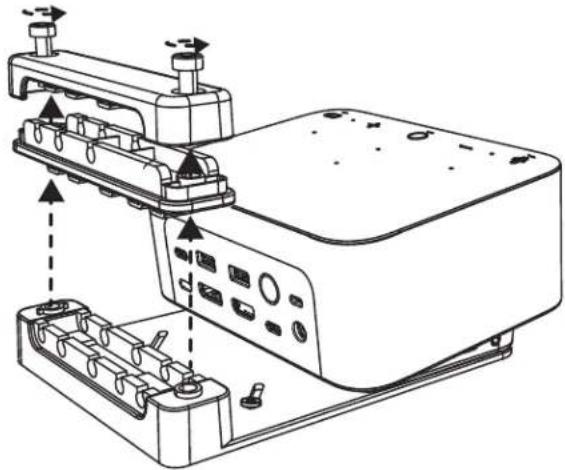

1 Ta bort klamman med den medfoljande insexnyckeln. Luft sedan av den ovre och mittersta kammen.

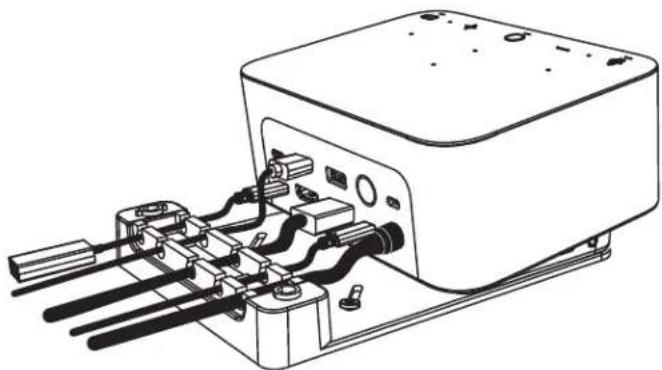

2 Installera alla sladdar antingen i topp- eller bottenkammen baserat pa kontaktens placering.

3 Ersatt klammman. Dra at skruvarna for att sakra sladdarna.

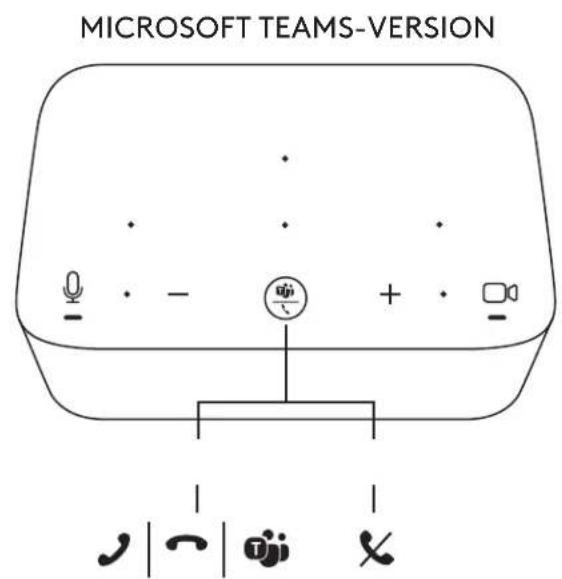

REGLAGE

logitech.com/tune

Anslut med ett tryck

KASSEN INDEHOLDER
