NAUDOJIMO INSTRUKCIJA Logi Dock LOGITECH

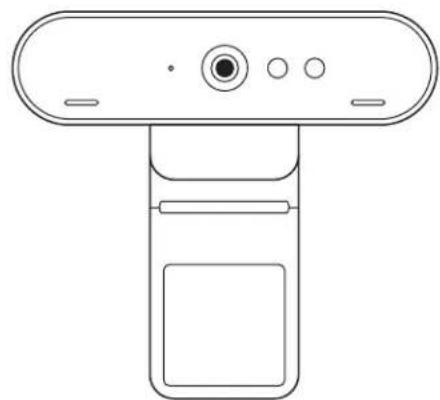

1 „Logi Dock“ su tvirtinimo laikikliu 2 „Brio“ žiniatinklio kamera su universaliu tvirtinimo gnybtu 3 Tvirtinama privatumo uždanga 4 USB-C kabelio surišimo rinkinys 5 USB-C ir eterneto adapteris 6 USB-C ir USB-C kabelis 7 KS maitinimo laidas 8 Maitinimo tiekimas 9 USB-A ir USB-C kabelis 10 Tvirtinimo įranga – 2 varžtai, VHB juosta, šešiakampis raktas 11 Dokumentacija 179  Lietuvių1 2 3

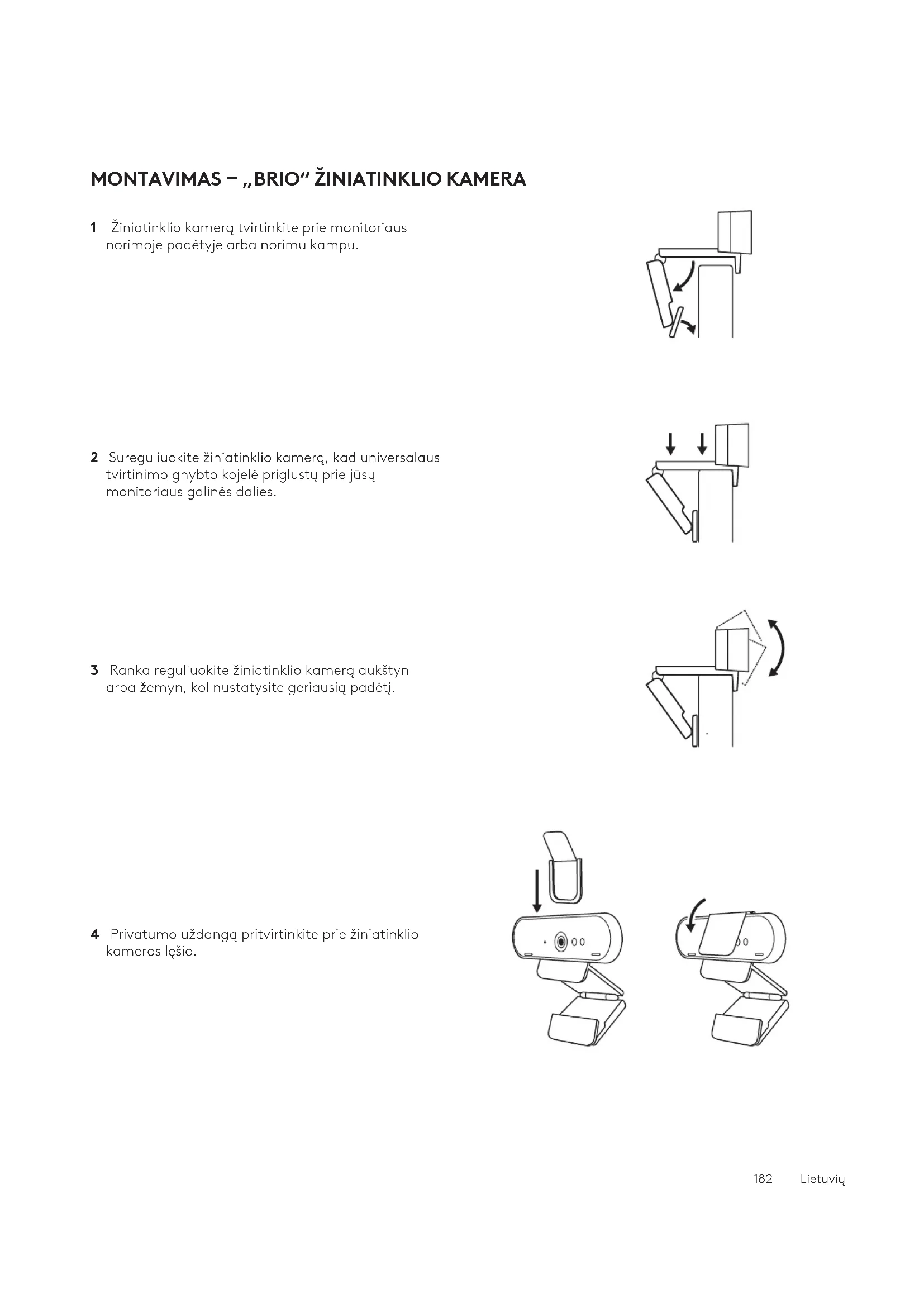

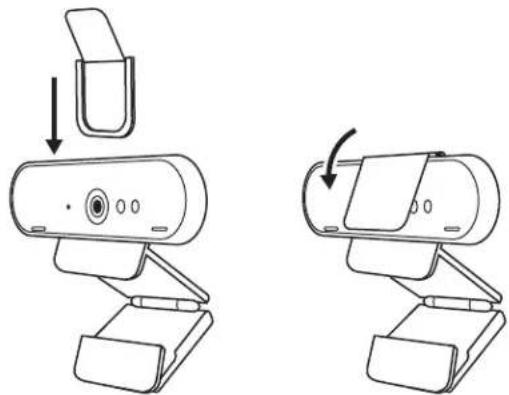

181  LietuviųMONTAVIMAS – „BRIO“ ŽINIATINKLIO KAMERA 1 Žiniatinklio kamerą tvirtinkite prie monitoriaus norimoje padėtyje arba norimu kampu. 2 Sureguliuokite žiniatinklio kamerą, kad universalaus tvirtinimo gnybto kojelė priglustų prie jūsų monitoriaus galinės dalies. 3 Ranka reguliuokite žiniatinklio kamerą aukštyn arba žemyn, kol nustatysite geriausią padėtį. 4 Privatumo uždangą pritvirtinkite prie žiniatinklio kameros lęšio. 182LietuviųMONTAVIMAS – USB-C KABELIO SURIŠIMO RINKINYS 1 Nuvalykite paviršių. Nuplėškite plėvelę. 2 Prispauskite juostą prie stalo ir palaikykite keliassekundes. 183LietuviųMONTAVIMAS – TVIRTINIMO LAIKIKLIO PARINKTYS 1 parinktis Tvirtinkite „Logi Dock“ prie stalo pateiktais 2 varžtais. 2 parinktis Tvirtinkite „Logi Dock“ prie stalo naudodami VHB juostą ir tvirtindami ją prie laikiklio apačios. 3 parinktis Tvirtinkite „Logi Dock“ prie stalo „Kensington“ užraktu.* *Užraktas nepridėtas 184LietuviųMONTAVIMAS – LAIDŲ TVARKYMAS 1 Nuimkite veržtuvą pateiktu šešiakampiu raktu. Tuomet nukelkite viršutines ir vidurines šukas. 2 Sumontuokite kabelius viršutinėse arba apatinėse šukose pagal jungties nustatymą. 3 Uždėkite veržtuvą. Priveržkite varžtus laidams priveržti. 185LietuviųUC VERSIJA 1x 1x2 sek. 2 sek.
