Logi Dock - Dokovací stanice LOGITECH - Bezplatný návod k obsluze

Typ produktu	Dokovací stanice s webkamerou
Značka	Logitech
Model	Logi Dock
Rozměry (D x Š x V)	14,4 x 8,4 x 5,4 cm
Hmotnost	500 g
Napájení	Síťový adaptér (100-240 V AC)
Konektivita	USB-C, Ethernet (přes adaptér), USB-A
Integrovaná webkamera	Logitech Brio s IR senzorem a krytkou soukromí
Mikrofon	Mikrofon s tvarováním paprsku (beamforming)
Upevnění	Montáž na stůl pomocí šroubů nebo lepicí pásky VHB
Bezpečnost	Bezpečnostní slot Kensington
Správa kabelů	Úložná sada s hřebeny a odnímatelným klipem
Obsah balení	Logi Dock, Webkamera Brio, USB-C kabel, USB-C/Ethernet adaptér, napájecí kabel, montážní materiál, dokumentace
Údržba	Čistěte měkkým suchým hadříkem
Provozní teplota	0 °C až 40 °C
Záruka	2 roky
Kompatibilní s	Windows, macOS, Chrome OS

Často kladené otázky - Logi Dock LOGITECH

Jak nainstalovat Logi Dock na stůl?

Máte tři možnosti: upevněte stanici pomocí 2 přiložených šroubů, použijte lepicí pásku VHB a pevně přitlačte, nebo použijte zámek Kensington (není součástí) do bezpečnostního slotu.

Jak upevnit webkameru Brio?

Umístěte webkameru na monitor tak, že patku univerzálního upevňovacího klipu zarovnáte s hranou. Nastavte úhel nahoru nebo dolů. Připevněte krytku soukromí přes objektiv.

Jak spravovat kabely s Logi Dock?

Použijte úložnou sadu: odstraňte klip pomocí šestihranného klíče, umístěte kabely do horních nebo spodních hřebenů, poté nasaďte klip zpět a utáhněte šrouby pro zajištění.

Jak čistit Logi Dock a jeho webkameru?

Použijte měkký suchý hadřík k otření povrchu. Nepoužívejte agresivní chemikálie.

Jaké kabely jsou dodávány pro připojení Logi Dock?

Balení obsahuje USB-C na USB-C kabel, adaptér USB-C na Ethernet a napájecí kabel AC s napájecím zdrojem.

Mohu používat Logi Dock bez webkamery?

Ano, Logi Dock funguje jako dokovací stanice i bez webkamery Brio. Můžete připojit svá zařízení přes USB-C nebo USB-A.

Jak zabezpečit Logi Dock zámkem Kensington?

Logi Dock má na zadní straně bezpečnostní slot Kensington. Vložte kompatibilní zámek Kensington (není součástí) pro fyzické uzamčení zařízení.

Co dělat, když se webkamera nerozsvítí?

Zkontrolujte, zda je krytka soukromí otevřená. Ujistěte se, že je USB-C kabel správně připojen. Restartujte počítač. Pokud problém přetrvává, použijte software Logitech Tune.

Jak aktualizovat firmware Logi Dock?

Stáhněte a nainstalujte software Logitech Tune z oficiálních stránek. Ten detekuje dostupné aktualizace a provede vás instalací.

Jak nakonfigurovat zvuk a video pro schůzku?

Připojte Logi Dock k počítači přes USB-C. Otevřete software Logitech Tune pro úpravu nastavení mikrofonu s tvarováním paprsku a webkamery. Můžete se připojit k schůzce jediným kliknutím.

NÁVOD K OBSLUZE Logi Dock LOGITECH

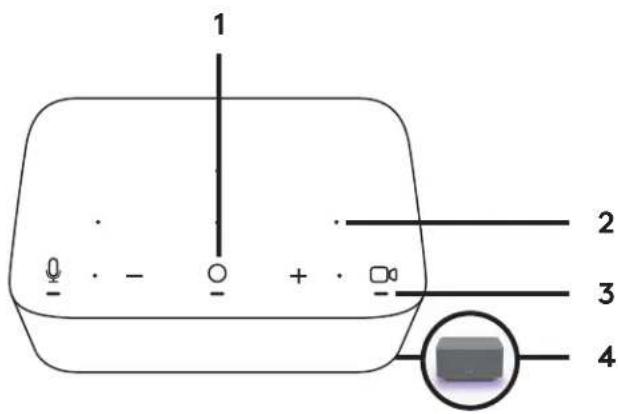

1 Pripojeni Jednim dotykem
2 Mikrofon s formovanim naprski
3 Indikator stavu
4 Okolni osvětlení
5 Bezpečnostni otvor Kensington
6 USB-C

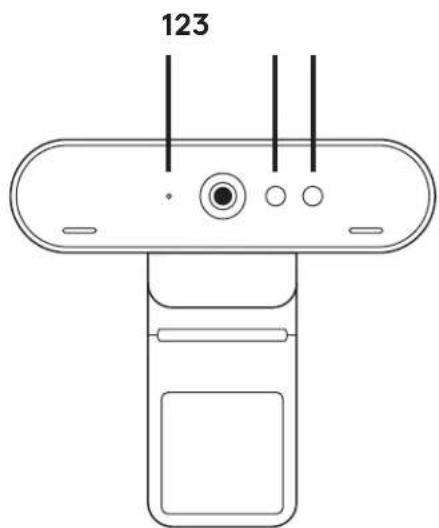

BRIO WEBCAM

1 Indikator stavu
2 IR snimac
3 IR indikator

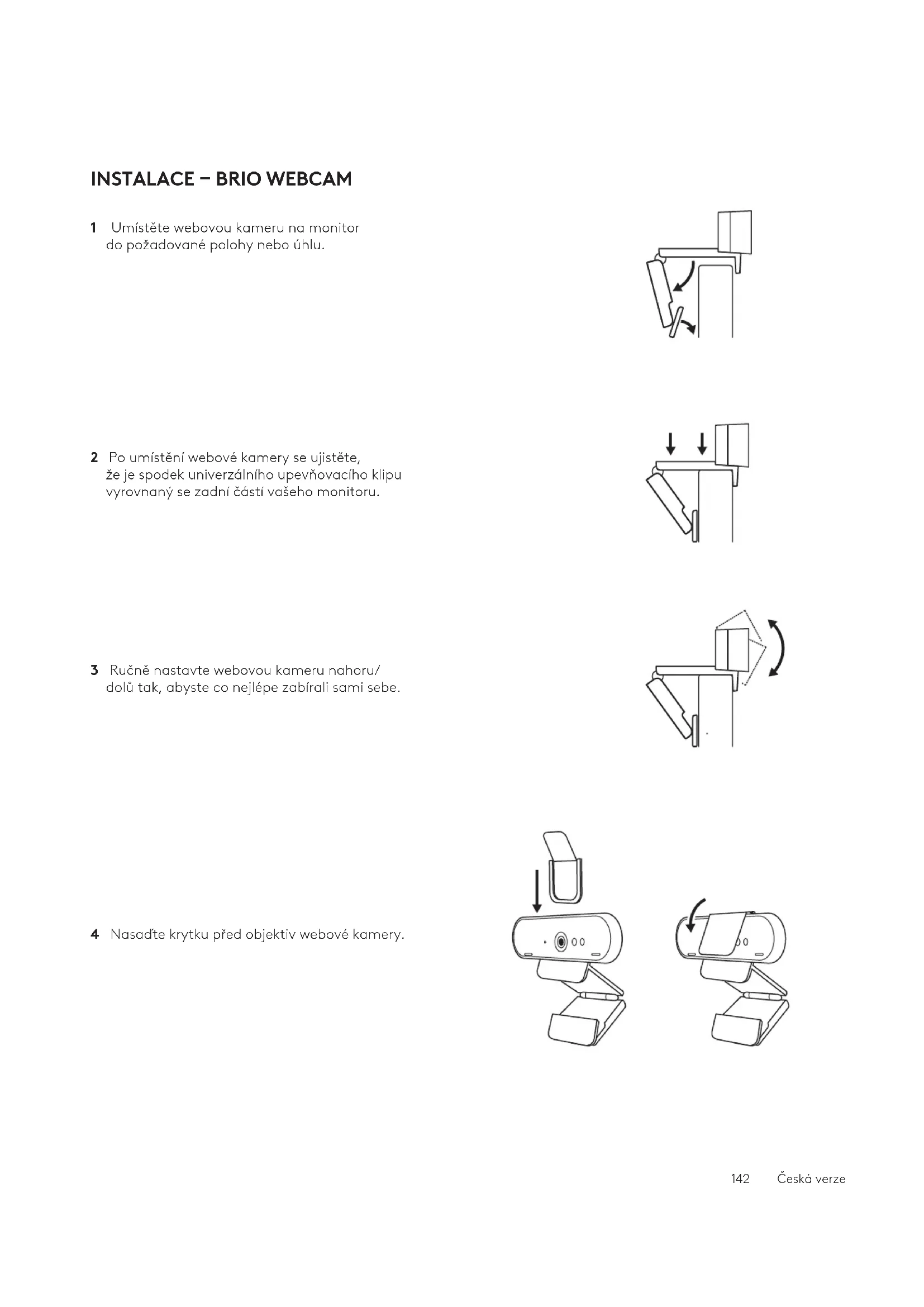

INSTALACE - BRIO WEBCAM

1 Umistete webovou kameru na monitor do pozadované polohy nebo uhlu.
2 Po umisteni webové kamery se ujistete, ze je spodek univerzánlího upevnovacího klipu vyrovná se zadni casti vaseho monitoru.
3 Ručné nastavte webovou kameru nahoru/ dolú tak, abyste co nejlépe zabírali sami sebe.
4 Nasadte krytku prd objektiv webove kamery.

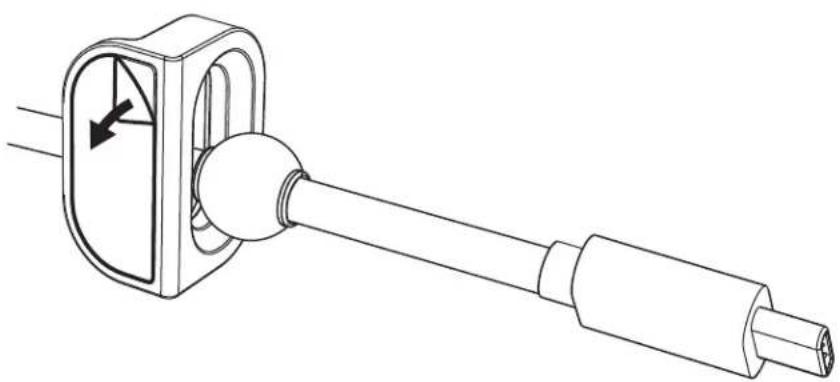

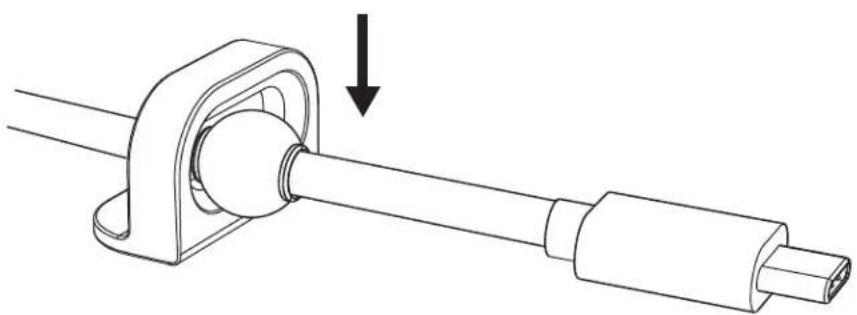

INSTALACE - SADA ORGANIZERU KABELU USB-C

1 Ocistete povrch. Odlepte pasku.

2 Silou pritisknete pouko na nekolik sekund ke stolu.

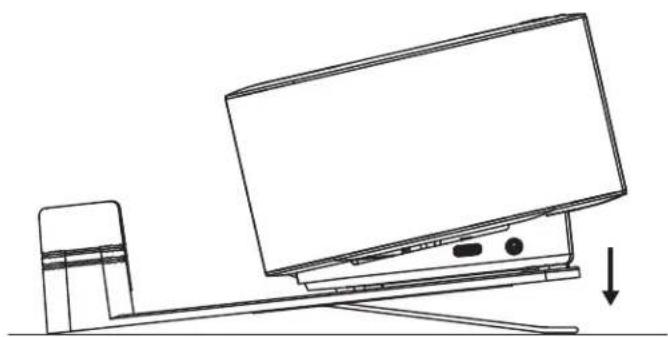

VARIANTY INSTALACE UPEVNOVACIHO DRZAKU

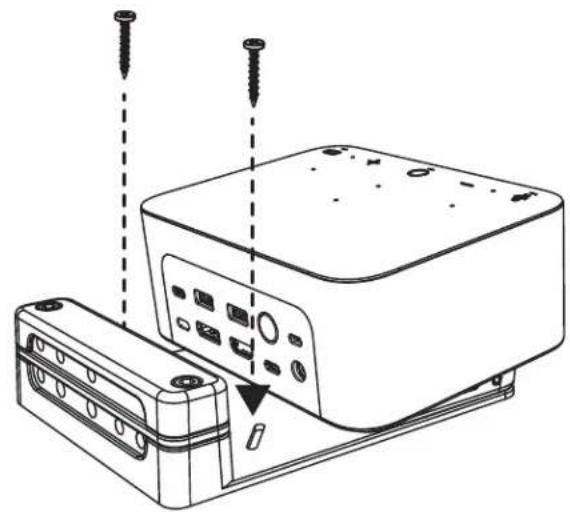

Varianta1 Upevnete Logi Dock ke stolu pomoci 2 prilozhen'ych sroubu.

Varianta 2 Upevnete Logi Dock ke stolu pomoci oboustranné lepici pasky VHB jejim pritlačením ke spodku držáku.

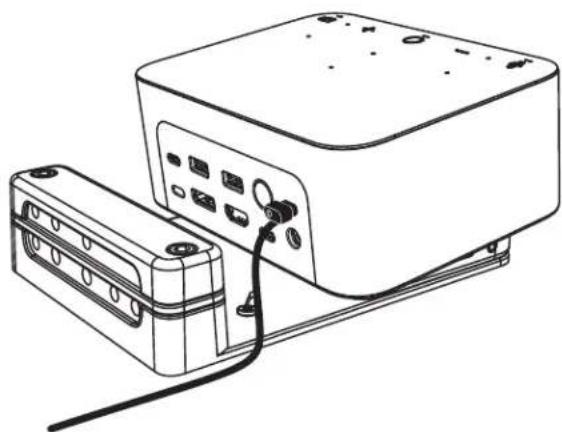

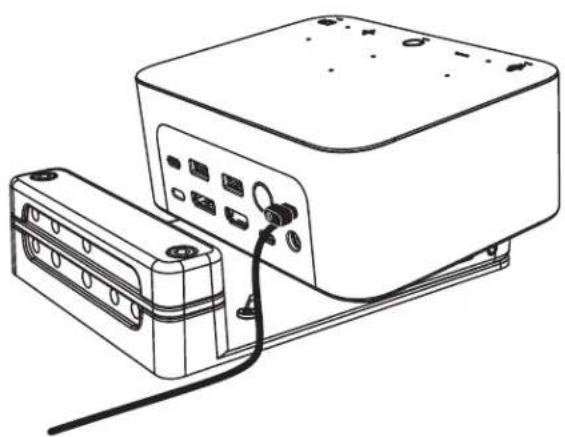

Varianta 3 Pripevnete Logi Dock ke stolu pomoci zamku Kensington.
Zámek neni současti dodávky

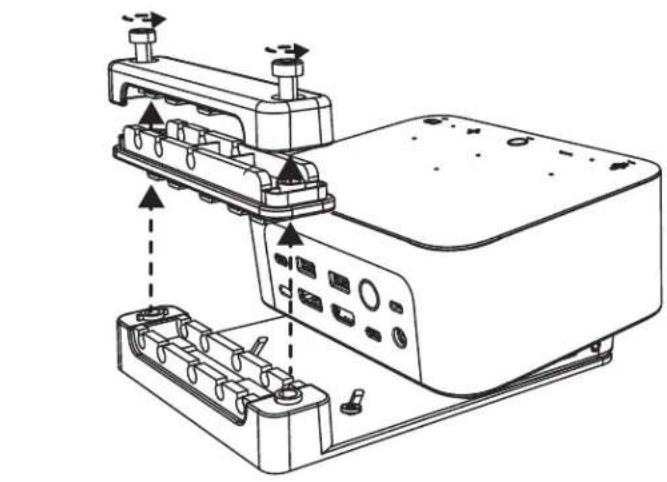

INSTALLACE - ORGANIZER KABELU

1 Sejměte svorku pomoci prilozeného imbusového klice. Poté zdviñnéte vrchní a středni hřebinek.

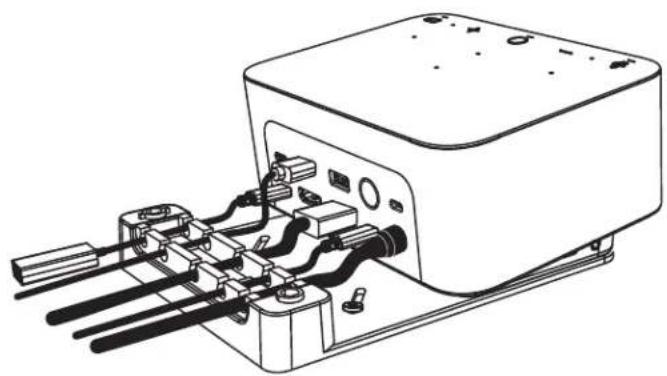

2 Nainstalujte vsechny kabel do vrchniho nebo spodniho hrebinku v zavislosti na umistení konektoru.

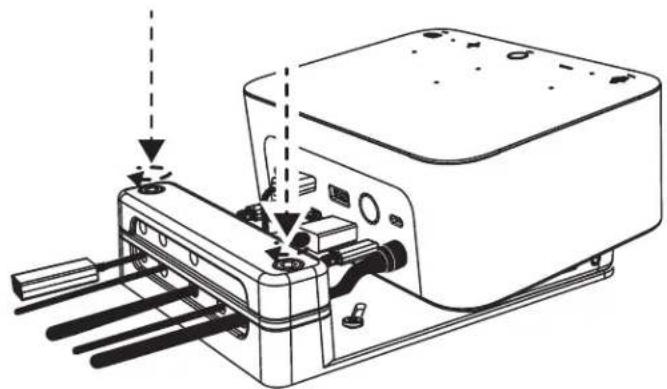

3 Nasadte svorku zpet. Utahnete srouby pro zafixovani kabelu.

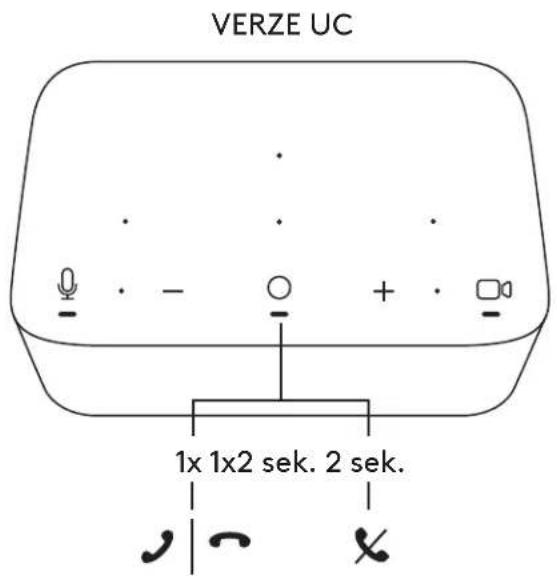

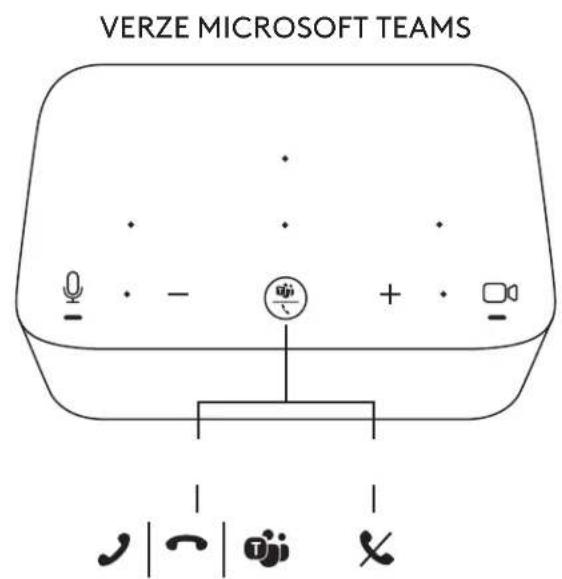

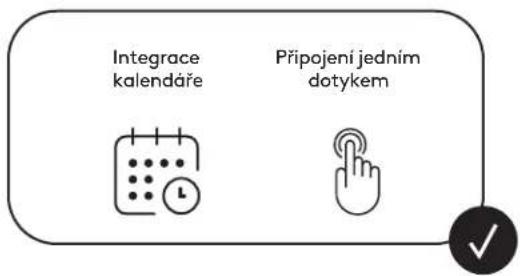

OVLADACI PRVKY

logitech.com/tune

OBSAH BALENIA

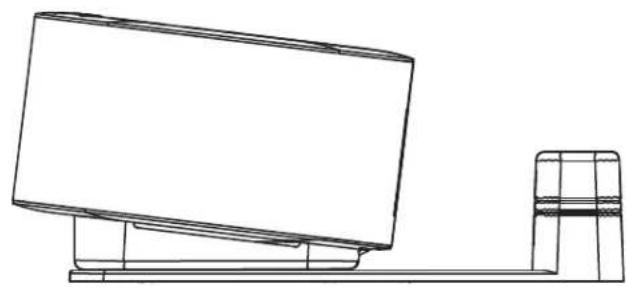

1 Logi Dock s upevnovacim drziakom

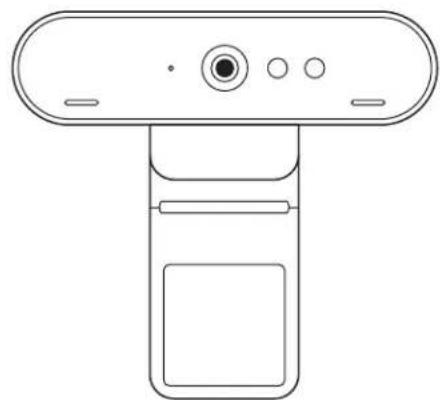

2 Webova kamera Brio s univerzalnym upevnovacim klipom
3 Nasadzovaci kryt objektivu
4 Suprava organizera kablov USB-C
5 1 adapter USB-C na Ethernet
6 Kabel USB-C na USB-C
7 Napajaci kabel striedavého prudu
8 Zdroj napajania
9 Kabel USB-A na USB-C
10 Spojovaci material - skrutky x2, obostranná lepiaca páska VHB, imbusový klúč
11 Dokumentácia

1

2

3

4

5

6710

1189

FUNKCIE

LOGIDOCK

1 Pripojenie jejnym dotykom
2 Mikrofon's formovanim luca
3 Indikator stavu
4 Okolité osvetlenie
5 Bezpečnostné otvor Kensington
6 USB-C

BRIO WEBCAM

1 Indikator stavu
2 IR snimac
3 IR indikator

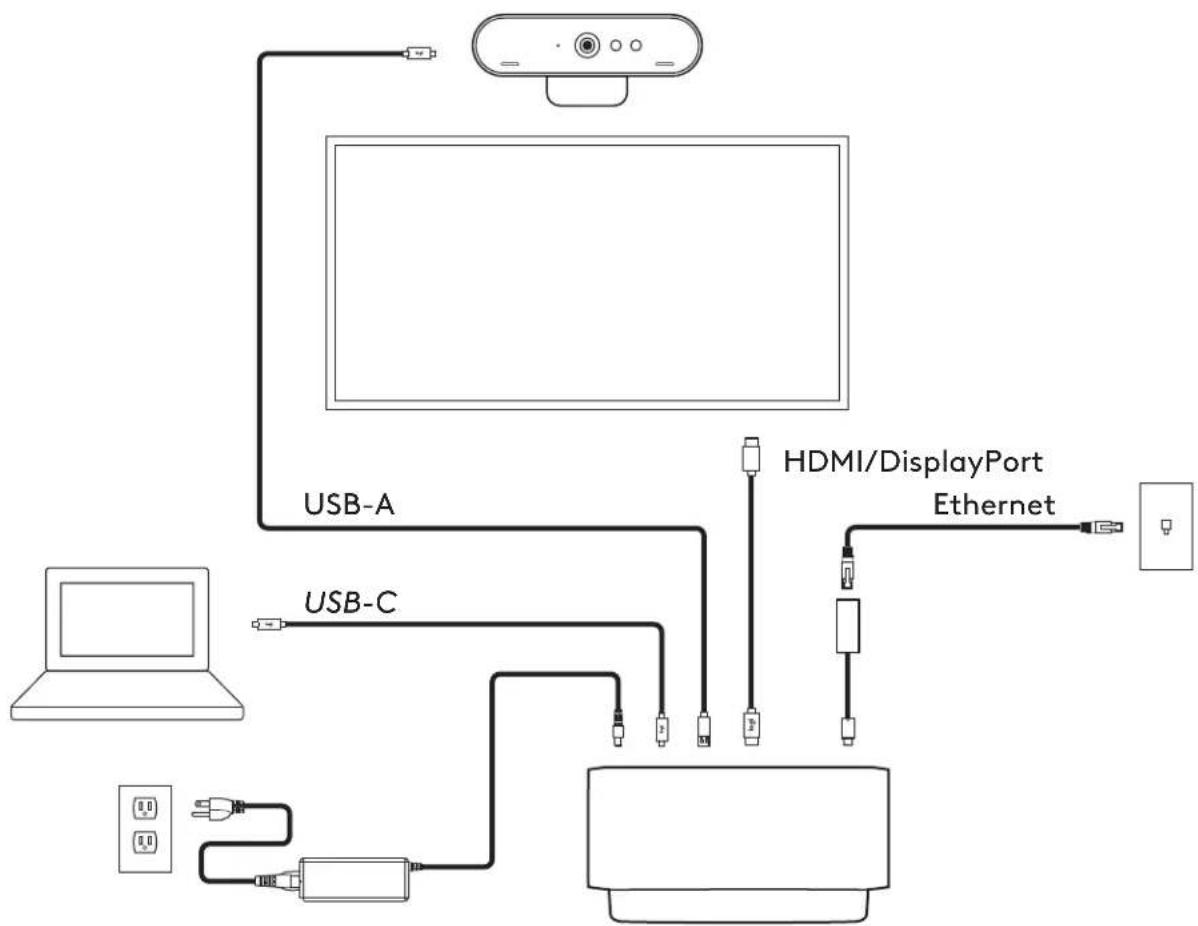

PREHLAD PRIPOJENIA

INSTALACIE-BRIO WEBCAM

• Zámka nie je sućastou dodávky

INSTALÁCIA - ORGANIZER KÁBLOV
