KÄYTTÖOHJE Logi Dock LOGITECH

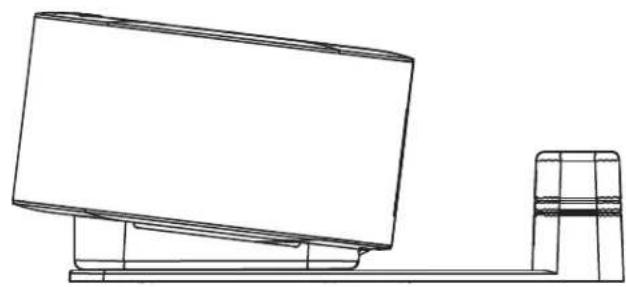

1 Logi Dock asennuskiinnikkeellä 2 Brio-verkkokamera yleiskiinnikkeellä 3 Kiinnitettävä suojasuljin 4 USB-C-johdon niputussarja 5 USB-C–Ethernet-sovitin 6 USB-C–USB-C-johto 7 Virtajohto 8 Verkkolaite 9 USB-A–USB-C-johto 10 Asennustarvikkeet – 2 ruuvia, VHB-teippi, kuusiokoloavain 11 Dokumentaatio 99  Suomi1 2 3

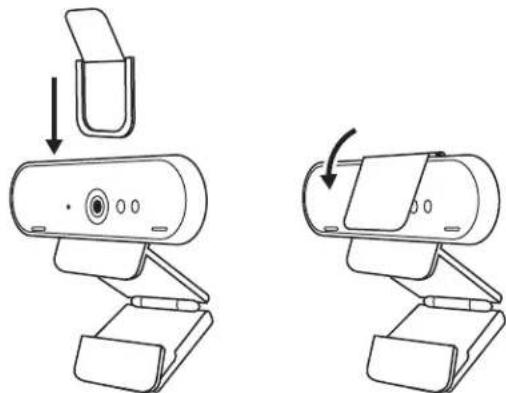

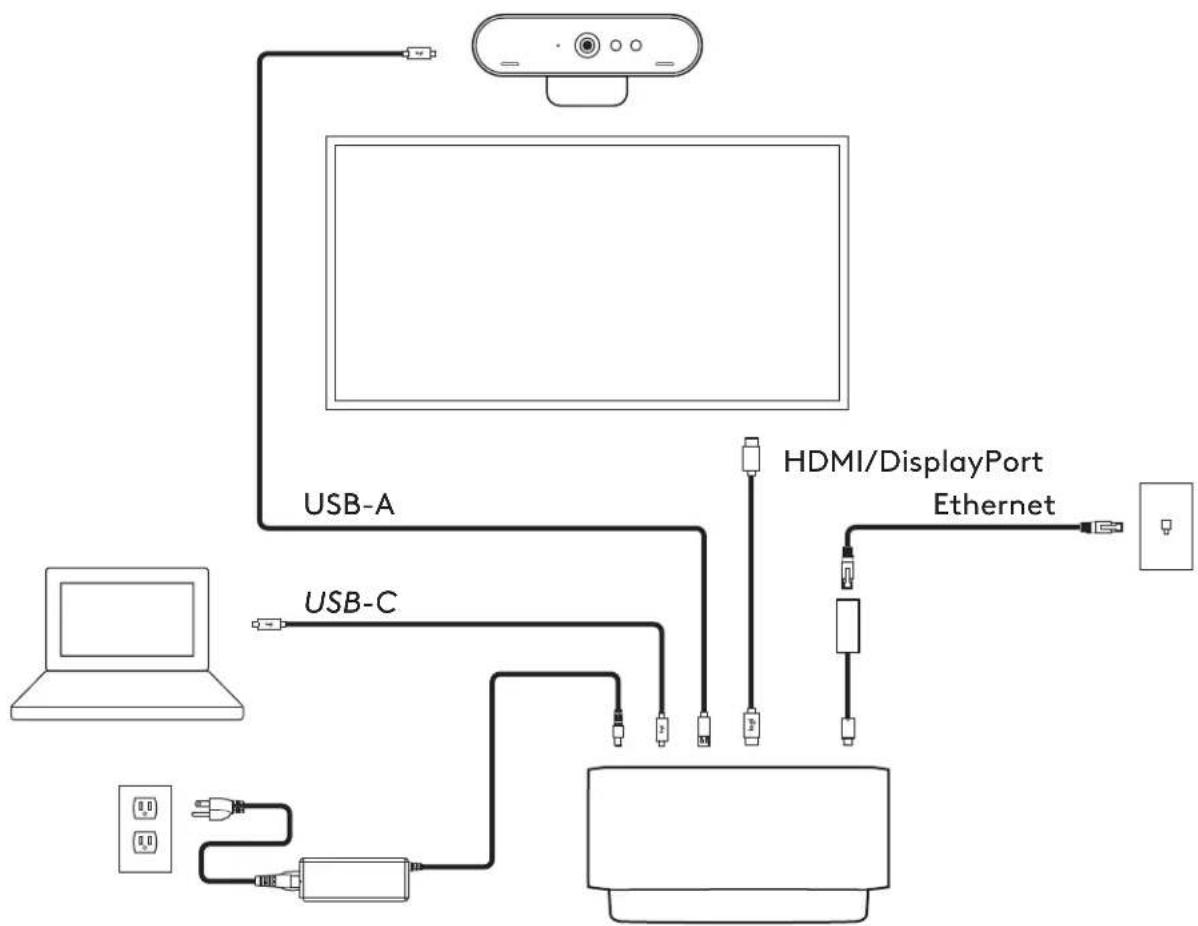

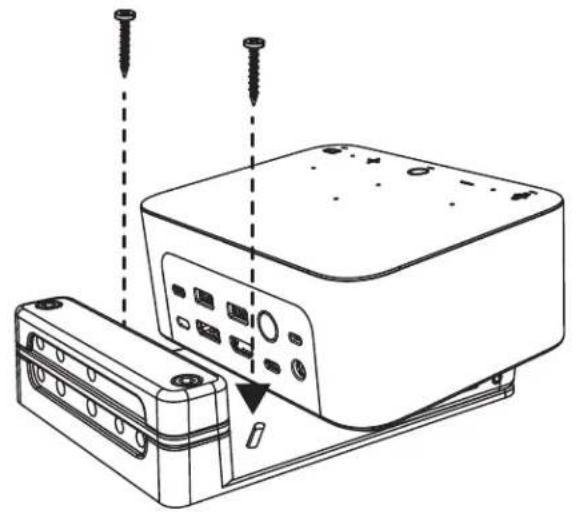

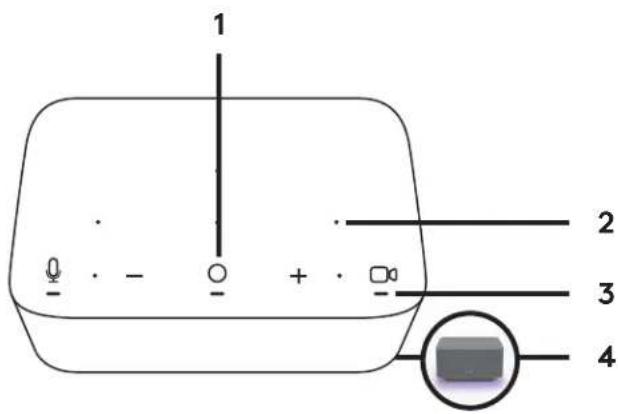

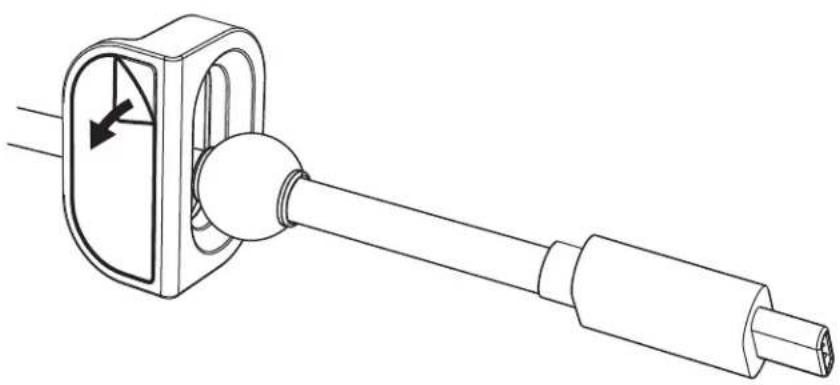

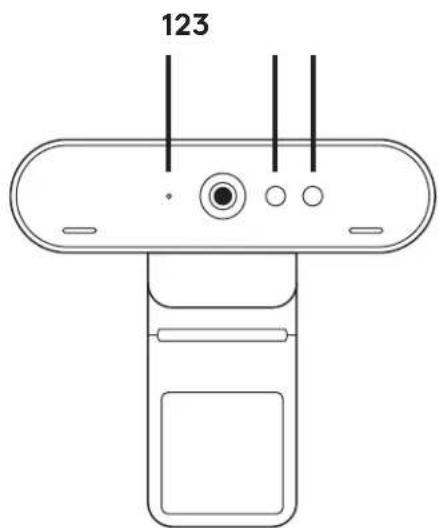

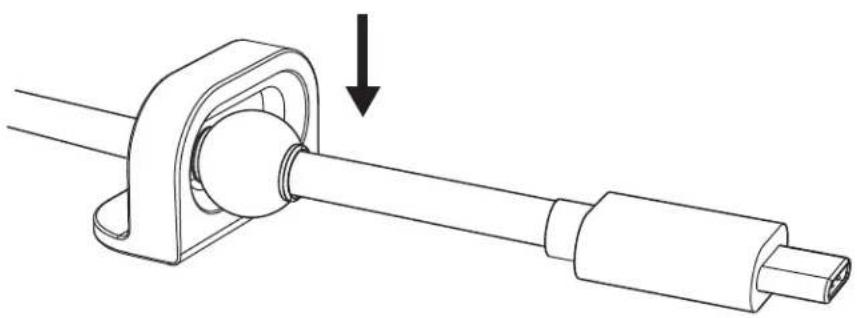

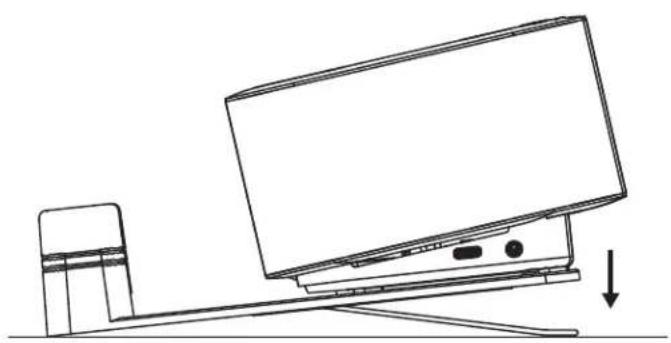

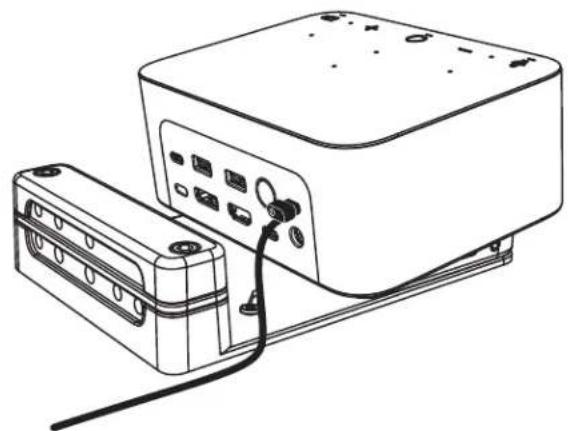

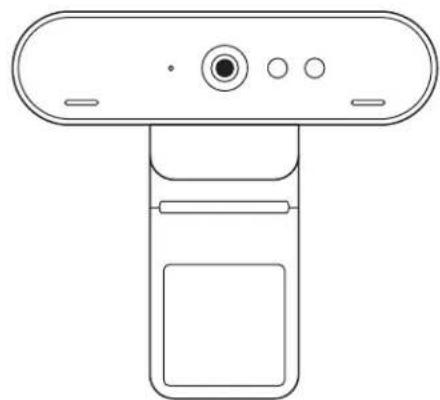

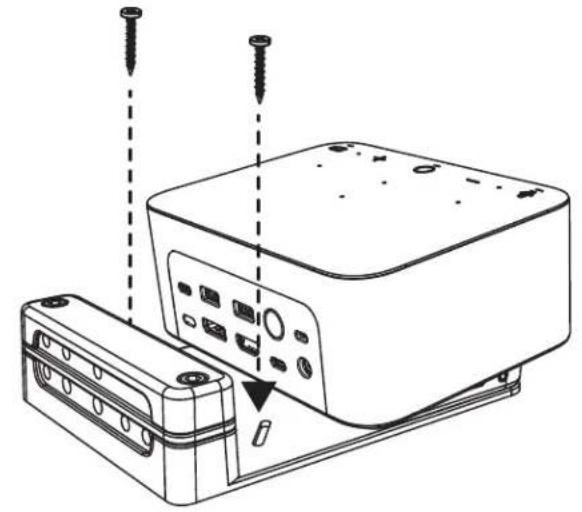

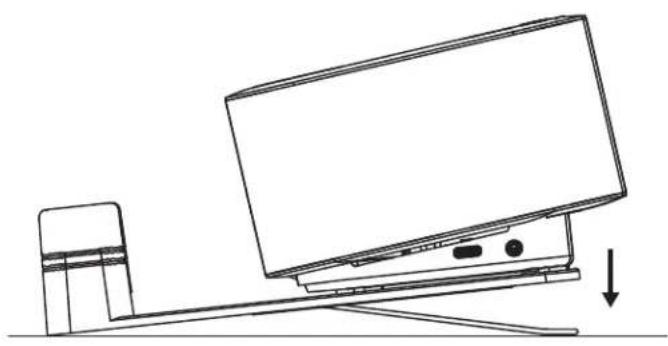

OMINAISUUDET LOGI DOCK BRIO-VERKKOKAMERA 1 Liittyminen yhdellä kosketuksella 2 Keilanmuodostava mikrofoni 3 Tilan LED-valo 4 Yleisvalo 5 Kensington-lukon paikka 6 USB-C 1 Tilan LED-valo 2 Infrapunatunnistin 3 Infrapunan merkkivalo 100  SuomiUSB-A USB-C Ethernet HDMI/DisplayPort YHTEYSTIEDOT 101  SuomiASENNUS – BRIO-VERKKOKAMERA 1 Sijoita verkkokamera näyttöön haluamaasi asentoon tai kulmaan. 2 Säädä verkkokameraa niin, että yleiskiinnikkeen kanta on tukevasti kiinni näytön takaosassa. 3 Käännä verkkokameraa manuaalisesti ylös tai alas niin, että saat sovitettua itsesi hyvin kuvaan. 4 Kiinnitä suojasuljin verkkokameran objektiivin päälle. 102SuomiASENNUS – USB-C-JOHDON NIPUTUSSARJA 1 Puhdista pinta. Irrota teippi. 2 Paina lenkkiä pöytään voimalla muutaman sekunnin ajan. 103SuomiASENNUS – ASENNUSKIINNIKKEEN VAIHTOEHDOT Vaihtoehto 1 Kiinnitä Logi Dock pöytään mukana toimitetulla 2 ruuvilla. Vaihtoehto 2 Kiinnitä Logi Dock pöytään VHB-teipillä kiinnittämällä teippi kiinnittimen pohjaan. Vaihtoehto 3 Kiinnitä Logi Dock pöytään Kensington-lukolla.*

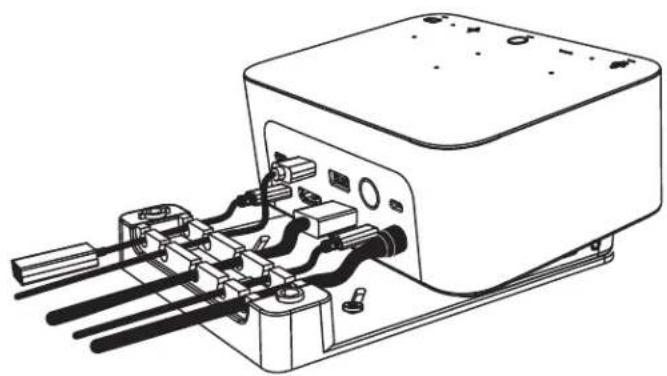

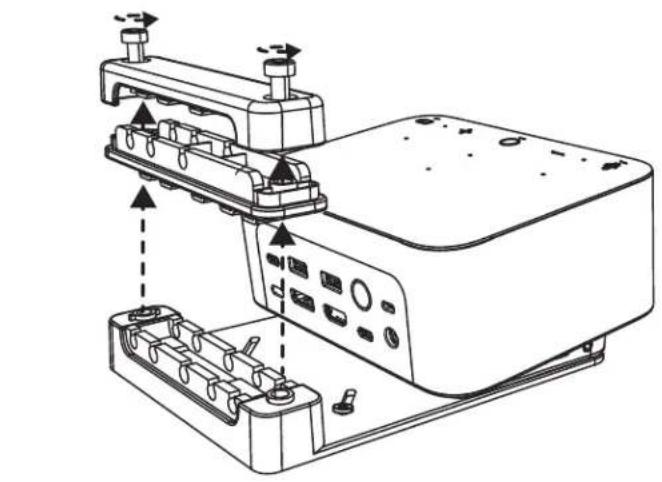

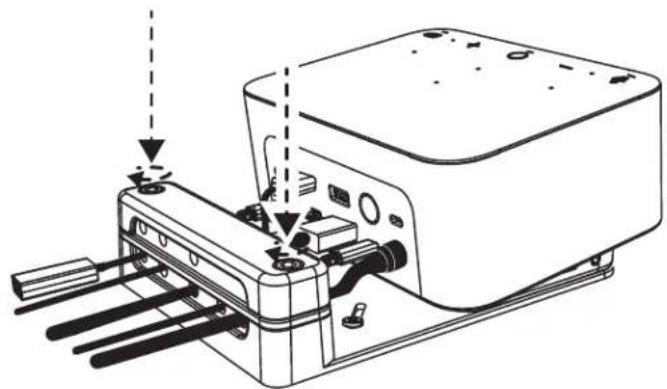

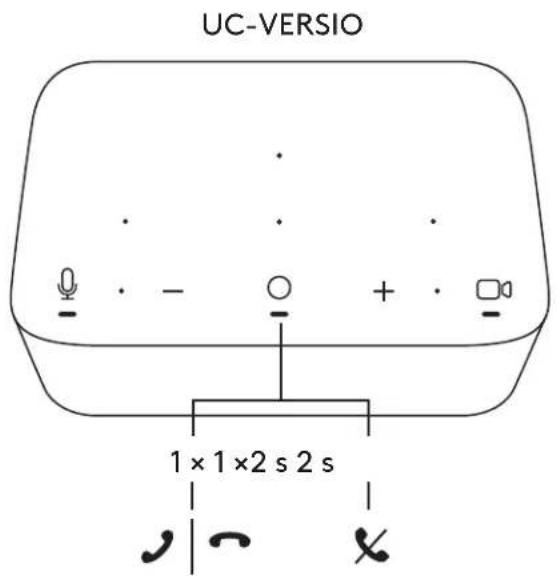

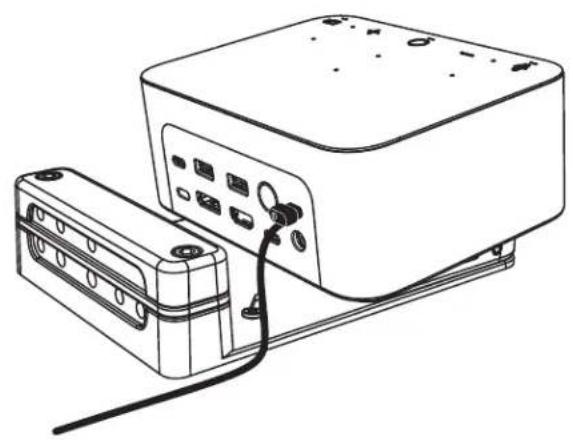

• Lukko hankittava erikseen 104SuomiASENNUS – JOHTOJEN HALLINTA 1 Irrota pidike mukana toimitetulla kuusiokoloavaimella. Nosta sitten ylä- jakeskikampa pois. 2 Asenna kaikki johdot joko ylä- tai alakampaan liittimen sijainnin mukaan. 3 Aseta pidike paikalleen. Kiristä ruuvit, jottajohdot pysyvät paikallaan. 105SuomiUC-VERSIO 1 × 1 ×2 s 2 s

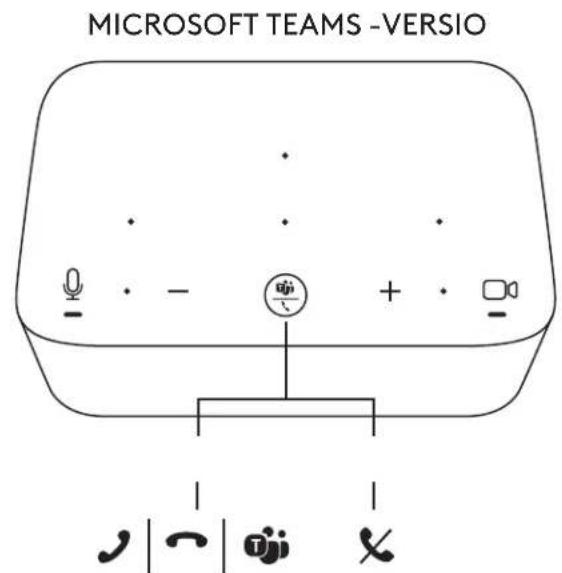

MICROSOFT TEAMS -VERSIO

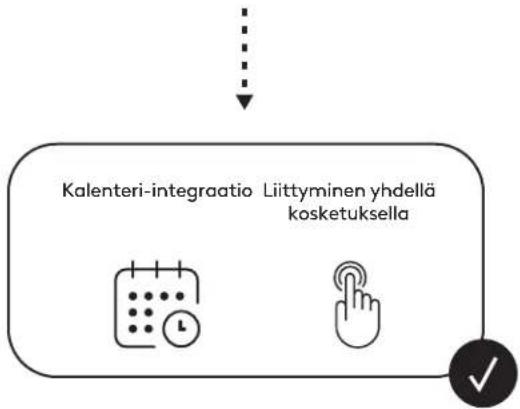

SÄÄTIMET Kalenteri-integraatio logitech.com/tune Liittyminen yhdellä kosketuksella 106  Suomix2
