MANUAL DE USUARIO ACP51EUZ TARGUS

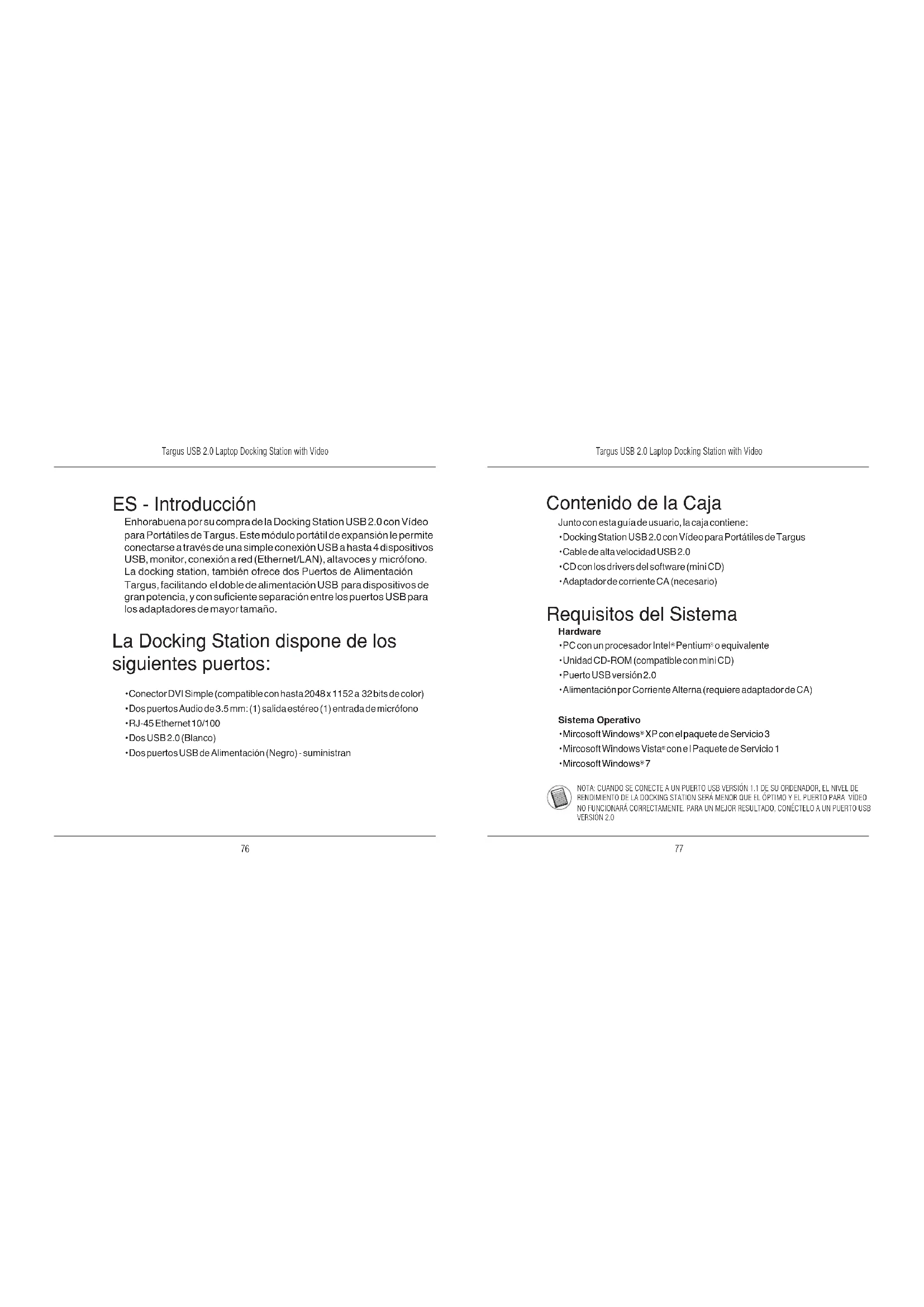

ES - Introducción Enhorabuena por su compra de la Docking Station USB 2.0 con Vídeo para Portátiles de Targus. Este módulo portátil de expansión le permite conectarse a través de una simple conexión USB a hasta 4 dispositivos USB, monitor, conexión a red (Ethernet/LAN), altavoces y micrófono. La docking station, también ofrece dos Puertos de Alimentación Targus, facilitando el doble de alimentación USB para dispositivos de gran potencia, y con suciente separación entre los puertos USB para los adaptadores de mayor tamaño. La Docking Station dispone de los siguientes puertos:

• Conector DVI Simple (compatible con hasta 2048 x 1152 a 32 bits de color)

• Dos puertos Audio de 3.5 mm: (1) salida estéreo (1) entrada de micrófono

• Dos puertos USB de Alimentación (Negro) - suministran Contenido de la Caja Junto con esta guía de usuario, la caja contiene:

• Docking Station USB 2.0 con Vídeo para Portátiles de Targus

• Cable de alta velocidad USB 2.0

• CD con los drivers del software (mini CD)

• Adaptador de corriente CA (necesario) Requisitos del Sistema Hardware

• PC con un procesador Intel

• Unidad CD-ROM (compatible con mini CD)

• Puerto USB versión 2.0

• Alimentación por Corriente Alterna (requiere adaptador de CA) Sistema Operativo

XP con el paquete de Servicio 3

con e l Paquete de Servicio 1

Instalar el Dispositivo y los Drivers Para utilizar la Docking Station de Targus, deberá instalar primero el driver en su ordenador. Luego conecte la docking station a su ordenador y Windows plug-and-play instalará los drivers del hardware para cada puerto. ADVERTENCIA: DEBE INSTALAR EL SOFTWARE DE LA DOCKING STATION AN- TES DE CONECTARLA A SU ORDENADOR, DE LO CONTRARIO EL DISPOSITIVO NO FUNCIONARÁ CORRECTAMENTE. Instalar el Driver de la Docking Station Instalar el driver de la Docking station permite que su sistema operativo reconozca la docking station y sus puertos una vez sea conectada. 1 Encienda su ordenador. 2 Inserte el CD de software del driver en la unidad CD-ROM de su ordenador. Si la conguración no se inicia automáticamente, haga clic en Inicio, Ejecutar y entre en D:\Setup.exe (cuando la unidad D: sea la unidad de su CD-ROM) y haga clic en OK. 3 Siga cualquier instrucción en pantalla para completar la instalación. 4 Haga clic en Finalizar y reinicie su ordenador cuando se lo indique. Conectar la Docking Station a su Ordenador Después de instalar el software de la Docking Station, estará listo para conectarla a su ordenador. Para efectuar esta operación: 1 Enchufe el adaptador de corriente alterna suministrado al conector de CA de la docking station. 2 Conecte un extremo del cable USB a la docking station y el otro ex- tremo a un puerto USB 2.0 libre de su ordenador. ADVERTENCIA: LA DOCKING STATION NO FUNCIONARÁ CORRECTAMENTE SI EL ADAPTADOR DE CORRIENTE NO ESTÁ ENCHUFADO A UNA TOMA DE CORRIENTE CA. NO ENCHUFE NINGÚN DISPOSITIVO A LA DOCKING STATION HASTA QUE LA INSTALACIÓN HAYA FINALIZADO.Targus USB 2.0 Laptop Docking Station with Video

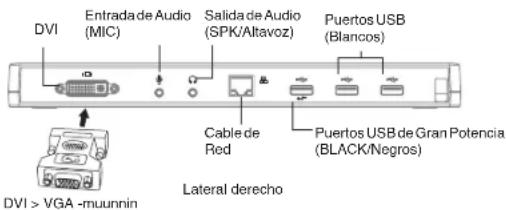

• La luz Tx verde se ilumina cuando está conectado a la red y la luz Rx verde parpadea cuando se está transmitiendo datos a, o desde la red. NOTA: LA DOCKING STATION PERMITE EL CAMBIO EN CALIENTE DEL CABLE DE RED. Puertos de la docking station DVI Entrada de Audio (MIC) Salida de Audio (SPK/Altavoz) Cable de Red Puertos USB (Blancos) Puertos USB de Gran Potencia (BLACK/Negros) Puertos USB de Gran Potencia (BLACK/Negros) Conexión USB a PC Bucle de cierre Adaptador de Cor- riente Alterna Ranura estándar de bloqueo Lateral derecho Vista Trasera Lateral izquierdo Conectar Dispositivos Nuevos Para evitar posibles daños cuando conecta un dispositivo nuevo, no fuerce el conector del cable en el puerto de la docking station. Si el conector del cable no encajase bien, déle la vuelta al conector y pruebe a encajarlo otra vez. Conectarse a una Red de Área Local Para conectar un cable de red ethernet con conector RJ-45, introduzca el conector del cable al puerto de red ethernet/network de la docking station. Los procedimientos adicionales para conectar a una red dependerán del tipo de red que esté utilizando. Contacte con su administrador de red para instrucciones detalladas. Conectar un Dispositivo USB Para conectar un dispositivo USB, enchúfelo en el puerto de acoplamiento y siga las instrucciones adicionales suministradas con el dispositivo. Los cuatro puertos USB cumplen con los requisitos de alta velocidad para USB ofreciendo 480 Mbps de tasa de transferencia y 500mA de potencia Los puertos USB blancos son puertos de gran velocidad que suministran 500mA de potencia. Los puertos USB negros de potencia son puertos de gran velocidad que suministran hasta 1Amp. DVI > VGA -muunninTargus USB 2.0 Laptop Docking Station with Video

1. Enchufe los auriculares o altavoces en el puerto Salida de Audio verde de

3.5mm de la docking station.

2. Para conectar un micrófono, enchúfelo en el puerto monoaural de Entrada

3. El sonido y micrófono saldrá automáticamente cuando enchufe la docking

station. Asegúrese de que el volumen del altavoz y del micrófono no esté SILENCIADO.

4. Para activar manualmente sus auriculares o altavoces, en caso de que la

transferencia automática no sea posible. Vaya al Panel de Control y seleccione Sonido. Bajo la pestaña de repro- ducción, compruebe que el Dispositivo de Audio USB está congurado como predeterminado. Si lo está, haga clic en Aceptar. De lo contrario, selecciónelo, haga clic en Predeterminar y, a continuación, haga clic en Aceptar. Vaya al Panel de Control y seleccione Sonido y Audio. Seleccione la lengüeta Audio. Bajo Reproducción de Sonido, cambie el Dispositivo Preferido a “USB Multimedia Audio Device”( Dispositivo Audio USB Multi- media) desde el menú desplegadle.

• haga clic en Solicitud, luego haga clic en ACEPTAR. Para Windows XP Para Windows Vista Vaya al Panel de Control y seleccione Hardware y Sonido. Seleccione Soni- do. En la pestaña de Reproducción, compruebe que el Dispositivo USB de Audio está establecido como el predeterminado. Si lo está, haga clic en OK. Si no es así, selecciónelo y haga clic en Establecer como Predeterminado, a continuación, haga clic en OK. Para Windows 7 NOTA: LOS DISPOSITIVOS DE AUDIO NO FUNCIONARÁN SIMULTÁNEAMENTE EN LOS PUERTOS DE LA DOCKING STATION Y EN EL ORDENADOR. PRECAUCIÓN: TODAS LAS APLICACIONES DE AUDIO O MULTIMEDIA DEBEN CERRARSE ANTES DEL CAMBIO ENTRE LOS PUERTOS DE SALIDA DE AUDIO DE LA DOCKING STATION Y LA SALIDA DE AUDIO DEL ORDENADOR HUÉSPED. Conectarse a una pantalla o monitor LCD Cualquier monitor o pantalla LCD conectada al puerto de vídeo de la dock- ing station se limitará a una resolución máxima de 2048 x 1152 para va- lores de color de 32 bits. NOTA: LA MÁXIMA RESOLUCIÓN DE 2048 x 1152 SOLO PUEDE SER COMPATIBLE SI EL MONITOR O PANTALLA LCD SE CONECTA A LA DOCKING STATION ANTES DE CONECTAR DICHA ESTACIÓN AL PORTÁTIL.. SI EL MONITOR O PANTALLA LCD SE CONECTAN A LA DOCKING STATION DESPUÉS DE CONECTAR LA ESTACIÓN BASE AL PORTÁTIL, LA RESOLUCIÓN SE ESTABLECERÁ EN 1024 X 768.Targus USB 2.0 Laptop Docking Station with Video

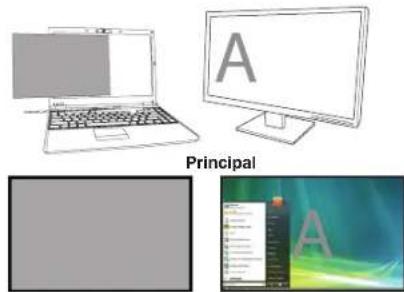

Control de la Pantalla usando el menú de opciones de video de la docking station Para acceder al menú de opciones de vídeo se puede acceder haciendo clic con el botón derecho sobre el icono de la docking station en la bandeja del sistema o a través de la Propiedades de Pantalla de Windows. Windows XP / Windows Vista Windows 7 Extend (Ampliación): Usted está utilizando su ordenador portátil como pantalla principal y la pantalla o monitor LCD como pantalla secundaria. Para congurar la pantalla en este modo, seleccione “Extend”en el Icono del menú de aplicaciones de la docking station. El dispositivo se ex- tenderá en la dirección que la pantalla se conguró en este modo por última vez. Para un mayor control, puede navegar al submenú “Extend To” (Extender a) y seleccionando una de las opciones no solo pondrá el dispositivos en modo extendido, sino que también podrá posicionar a la Izquierda/Derecha/Arriba/Abajo el monitor principal. Modo ExtendidoTargus USB 2.0 Laptop Docking Station with Video

Espejo: Está utilizando la pantalla de su portátil como su pantalla principal y su pantalla o monitor LCD replica la pantalla de su portátil. Para congurar la pantalla en este modo, basta con seleccionar “mirror (espejo)” desde el icono del menú de aplicaciones de la docking station . La resolución, profundidad de color y la tasa de refresco de la pantalla principal se replican en el monitor conectado al adaptador de grácos de la docking station. NOTA: SI EL MONITOR CONECTADO A LA DOCKING STATION PERMITE UNA RESOLUCIÓN MENOR QUE LA PANTALLA PRIMARIA, LA IMAGEN SERÁ REAJUSTADA PARA AMOLDARSE A LA PANTALLA EXTERNA. AQUÍ EL MONITOR CONECTADO A LA DOCKING STATION ES DE MAYOR TAMAÑO QUE LA PANTALLA PRINCIPAL, POR LO QUE LA IMAGEN SERÁ ENTONCES ACOTADA PARA MANTENER EL RATIO DE IMAGEN CORRECTO. Espejo Principal: Está utilizando su monitor o la pantalla LCD como pantalla prin- cipal, y la pantalla de su ordenador portátil está apagada. (accesible solo mediante las propiedades de visualización de windows) PrincipalTargus USB 2.0 Laptop Docking Station with Video

Apagado: Esta utilizando la pantalla de su ordenador como dispositivo prin- cipal y su monitor LCD se encuentra apagado. Apagado Administrar la pantalla utilizando Windows Display (para Windows XP y Windows Vista) La conguración de la docking station también puede ser administrada desde el cuadro de diálogo de las Propiedades de Pantalla de Windows. Para hacer esto en Windows Vista, haga clic en el botón derecho sobre el escritorio, haga clic en “Personalizar” y luego seleccione el vinculo “Con- guración de Pantalla”. La función correspondiente está disponible en Win- dows XP haciendo clic en el botón derecho en el escritorio, seleccionando “Propiedades” y, a continuación, navegar a la pestaña ‘Conguración’. Figure 1

Modo extendido: Para congurar la pantalla en este modo, verique la casilla marcada Extender el escritorio en este monitor (1 en la Figura 1 en la pagina anterior). Seleccione la resolución de pantalla y calidad de color usando los controles apropiados (2 y 3), y congure su posición respectiva- mente, a los otros monitores en el escritorio extendido ampliado en el uso de la zona arrastre (4). Modo espejo: Para congurar la pantalla en el modo espejo, simplemente quite la vericación de la casilla marcada. “Extender el escritorio a este monitor” (1 en gura 1 de la pagina previa). Seleccionando la Pantalla principal: Para seleccionar el monitor co- nectado a la docking station como pantalla principal, siga las siguientes instrucciones:

1. En la ventana de Propiedades de Pantalla, usando la lista despegable,

2. Después de seleccionar le correspondiente monitor, marque la siguiente

casilla junto a “extender el escritorio a este monitor” (para Vista) o “ex- tender mi Escritorio de Windows a este monitor” (para XP).

(para Vista)” Use este dispositivo como monitor principal”(para XP).

5. Seleccione el monitor del portátil usando la lista desplegadle y deselec-

cione la casilla “extender el escritorio a este monitor”(para Vista) o “ Ex- tender mi Escritorio de Windows a este monitor” (para XP) y pulse el botón “Aplicar” El monitor conectado a la docking station se establece como primario si el PC entra en modo de hibernación, suspenso o se reinicia. Si la docking sta- tion se desenchufa, la pantalla del portátil pasa a ser primaria. NOTA: ES POSIBLE TRABAJAR DE FORMA MAS CÓMODA CON UN PORTÁTIL CON LA TAPA CERRADA “NO HAGA NADA” Y PONGA LA DOCKING STATION COMO MODO PRINCIPAL. LA TAPA DEL PORTÁTIL PUEDE ENTONCES CERRARSE Y EL PORTÁTIL SER USADO CON UN RATÓN Y TECLADO EXTERNOS.

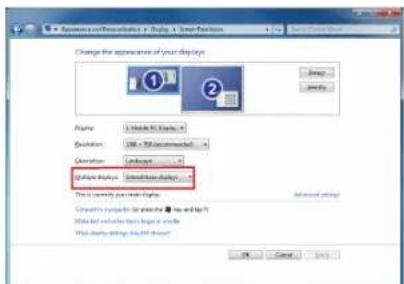

Windows Vista Windows XP Al volver a conectar, el monitor enchufado a la docking station volverá a aparecer en modo primario. Controlar la Pantalla utilizando las Propie- dades de Pantalla de Windows (para Windows 7) Los ajustes de vídeo de la Docking Station también pueden congurarse des- de el cuadro de diálogo de Propiedades de Pantalla de Windows. Para hacerlo en Windows 7, haga clic con el botón derecho sobre el escritorio, haga clic en “Personalizar” y seleccione la opción “Pantalla”, y luego seleccione “Cambiar de conguración de pantalla”. O haga clic con el botón derecho sobre el icono “Adaptador Targus USB para Video” en el área de noticación y seleccione “avanzar” Las diversas conguraciones para la salida de imagen pueden ser controladas seleccionado las opciones previstas en la lista desplegable de visualización múltiple. Seleccione la opción deseada y haga clic en “Aplicar”. La pantalla se actualizará y conrme seleccionando la opción “guardar cambios”.Targus USB 2.0 Laptop Docking Station with Video

Actualizaciones Automáticas Las actualizaciones automáticas son una característica de mantenimiento de producto de Display-Link. El mecanismo de actualización automática asegura que el adaptador de grácos de la docking station tiene los drivers y software mas recientes, proporcionando al usuario un mayor rendimiento y estabilidad. Utilizar dispositivo USB que requieran mas potencia Algunos dispositivos, que utilizan grandes cantidades de potencia, como impresoras o dispositivos ópticos, deben ser conectados a los puertos USB de Alimentación. Estos puertos proveen de hasta 1000mA de corriente - el doble de la corriente de un USB. Desconectando la docking station. Si la docking station se apaga o el cable USB se desconecta del ordenador, la pantalla se queda en blanco. Todas las ventanas e iconos cambiaran a la pantalla primaria. Al reconectar o al volver a encender la docking station, la pantalla vuelve al mismo modo que se encontraba antes de la desconexión. Sin embargo, las ventanas y los iconos que anteriormente en la pantalla no volverán a la posición original. Resolución Soportada El área de resoluciones compatible depende del monitor conectado. Resolución Tasas de refresco a 32 bit 640 x 480 60 67 72 75 85 720 x 480 50 60 768 x 576 50 60 800 x 600 56 60 72 75 85 832 x 624 75 800 x 480 60 848 x 480 60 1024 x 600 60 1024 x 768 60 70 72 85 1152 x 864 75 1152 x 870 75 1280 x 720 50 60 Resolución Tasas de refresco a 32 bit 1280 x 800 60 75 85 1280 x 960 60 1280 x 1024 60 75 1360 x 768 60 1366 x 768 60 75 85 1400 x 1050 60 1440 x 900 60 1600 x 1200 60 1680 x 1050 60 1920 x 1080 50 60 1920 x 1200 60 2048 x 1152 60Targus USB 2.0 Laptop Docking Station with Video

Solución de problemas Dispositivo no funciona

• Asegúrese de que el dispositivo esté totalmente insertado en el puerto correcto de la Docking Station.

• Conecte el dispositivo a un puerto diferente en la docking station. Si todavía no funciona, pruebe a conectar el dispositivo directamente al ordenador.

• Compruebe que ejecuta la instalación del programa para el dispositivo.

• Asegúrese que el dispositivo aparece en el administrador de dispositivos. Para mas información diríjase a “Vericar Dispositivos Instalados”.

• Desconecte todos los dispositivos de la estación de la docking station y vuelva a conectarlos de un en uno. Compruebe que cada dispositivo funciona antes de conectar el siguiente.

• Cada puerto USB esta equipado con una protección en caso de sobrecarga de corriente. Si un dispositivo USB requiere mas corriente de la que el puerto USB puede proveer, el puerto se desactivará. Para reactivar el puerto, desconecte el dispositivo y vaya a Administrador de dispositivos o a el mensaje de sistema en la bandeja de sistema y escoja la opción Reiniciar. Puede enchufar el dispositivo de vuelta al puerto USB. Si se vuelve a desactivar el puerto, compruebe los req- uisitos de alimentación del dispositivo. Limitaciones del producto Algunos dispositivos pueden detenerse temporalmente cuando se produce una elevada transferencia de datos. Por ejemplo, el ratón puede responder muy despacio, mientras que se imprime una tarea gráca, o mientras está experimenta un tráco elevado en la red. Recomendamos las siguientes di- rectrices:

• No transferir los datos hacia o desde múltiples dispositivos de alta velocidad, como una cámara digital o escáner, al mismo tiempo.

• Si la velocidad de degradación se produce, cierre otros programas que usen un dispositivo USB para mejorar el funcionamiento del dispositivo. Verificando que los dispositivos se encuentran instalados Puede ver los dispositivos instalados en la docking station desde la ventana del Administrador de dispositivos en Propiedades del sistema. Haga clic con el botón derecho del ratón en Mi PC, Propiedades, a continuación, haga clic en la pestaña Hardware y, a seguidamente en el botón de Administrador de dispositivos. Desde la ventana del Administrador de dispositivos, expanda los siguientes dispositivos:

• Adaptadores de pantalla: - Adaptador gráco Displaylink (XP solamente) - Adaptador Espejo Displaylink (XP solamente)

• Adaptadores de red: - Alta velocidad Adaptador Ethernet USB

• Dispositivo de sonido, vídeo y juegos: - Dispositivo USB de Audio

• Adaptadores USB de Pantalla - USB Targus a Adaptadores DVI

• Monitor - USB Targus a Adaptadores DVI Preguntas frecuentes - DisplayLink http://www.displaylink.com/support/index.php DisplayLink ofrece este sitio Web de asistencia para ayudar a resolver sus dudas. Esta sitio Web puede responder a cualquier pregunta que usted pueda tener.Targus USB 2.0 Laptop Docking Station with Video
