BEDIENUNGSANLEITUNG ACP51EUZ TARGUS

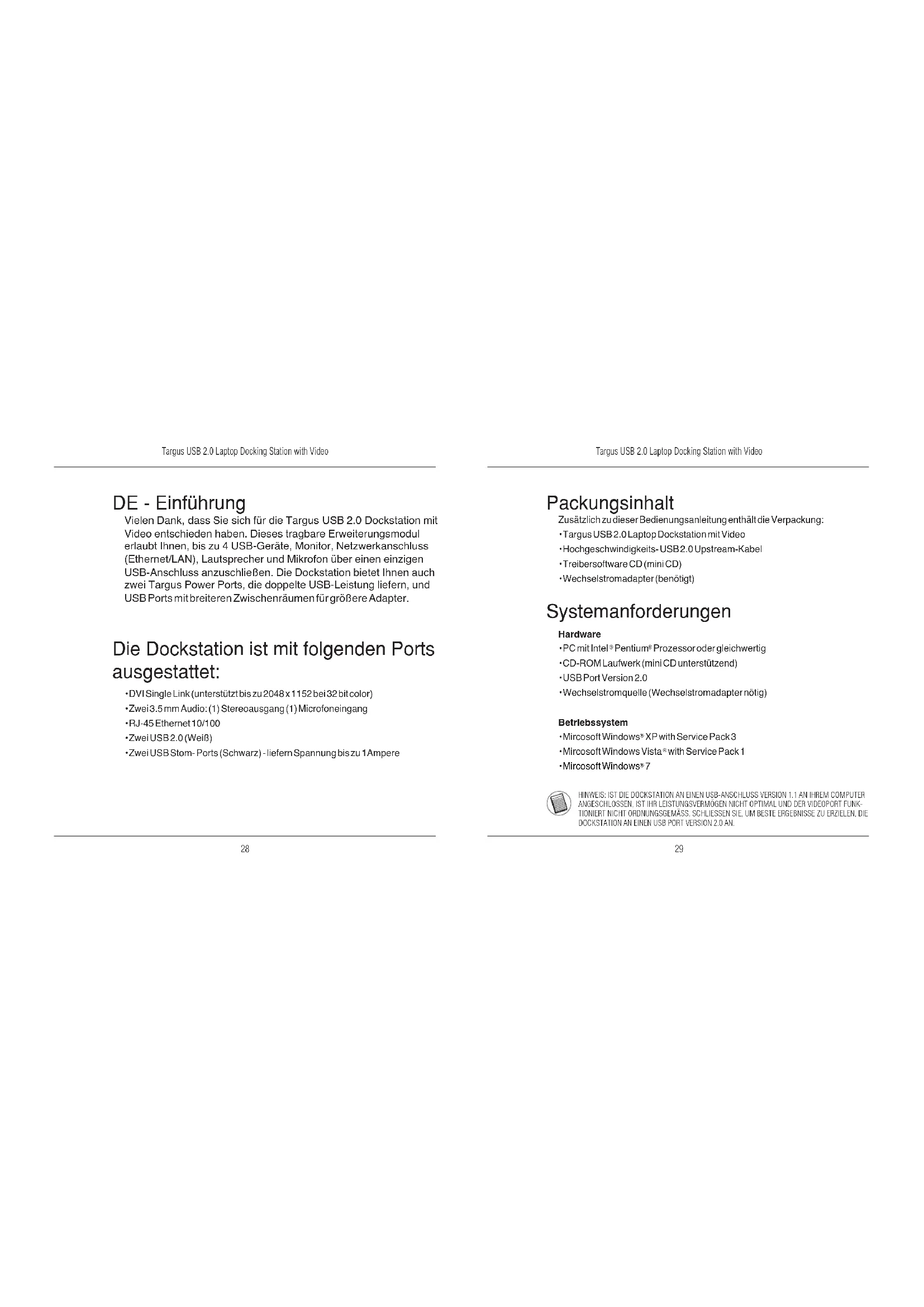

DE - Einführung Vielen Dank, dass Sie sich für die Targus USB 2.0 Dockstation mit Video entschieden haben. Dieses tragbare Erweiterungsmodul erlaubt Ihnen, bis zu 4 USB-Geräte, Monitor, Netzwerkanschluss (Ethernet/LAN), Lautsprecher und Mikrofon über einen einzigen USB-Anschluss anzuschließen. Die Dockstation bietet Ihnen auch zwei Targus Power Ports, die doppelte USB-Leistung liefern, und USB Ports mit breiteren Zwischenräumen für größere Adapter. Die Dockstation ist mit folgenden Ports ausgestattet:

• DVI Single Link (unterstützt bis zu 2048 x 1152 bei 32 bit color)

• Zwei USB Stom- Ports (Schwarz) - liefern Spannung bis zu 1Ampere Packungsinhalt Zusätzlich zu dieser Bedienungsanleitung enthält die Verpackung:

• Targus USB 2.0 Laptop Dockstation mit Video

• Hochgeschwindigkeits- USB 2.0 Upstream-Kabel

• Treibersoftware CD (mini CD)

• Wechselstromadapter (benötigt) Systemanforderungen Hardware

Prozessor oder gleichwertig

• CD-ROM Laufwerk (mini CD unterstützend)

• USB Port Version 2.0

• Wechselstromquelle (Wechselstromadapter nötig) Betriebssystem

Gerät und Treiber installieren Um die Targus Dockstation nutzen zu können, müssen Sie zuerst den Treiber auf Ihrem Computer installieren. Schließen Sie die Dockstation an Ihren Computer an, und Windows Plug-and-Play wird die Hardwaretreiber für jeden Port installieren. WARNUNG: SIE MÜSSEN DIE SOFTWARE FÜR DIE DOCKSTATION INSTALLIEREN, BEVOR SIE SIE AN DEN COMPUTER ANSCHLIESSEN. ANDERNFALLS ARBEITET DIE DOCKSTATION NICHT ORDNUNGSGEMÄSS. Treiber für Dockstation installieren Die Installation der Dockstation-Treiber ermöglicht es Ihrem Betriebssystem, die Dockstation und ihre Ports zu erkennen, wenn sie angeschlossen ist. 1 Schalten Sie Ihren Computer ein. 2 Legen Sie die CD mit der Treibersoftware in das CD-ROM-Laufwerk Ihres Computers ein. Sollte die Einrichtung nicht automatisch beginnen, klicken Sie Start, Ausführen und und rufen Sie D:\Setup.exe auf (wenn D: der Pfad Ihres CD-ROM-Laufwerks ist), und klicken Sie dann OK. 3 Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation fertig zu stellen. 4 Klicken Sie Fertigstellen und starten Sie den Computer neu, wenn Sie dazu aufgefordert werden. Anschluss der Dockstation an den Computer Nach der Installation der Dockstation-Software können Sie die Docksta- tion an den Computer anschliessen. Um das zu tun: 1 Schließen Sie den mitgelieferten Wechselstromadapter an die Wechsel- strombuchse der Dockstation an. 2 Verbinden Sie das eine Ende des USB-Kabels mit der Dockstation, und das andere Ende mit einem freien USB Port an Ihrem Computer. WARNUNG: DIE DOCKSTATION WIRD NICHT ORDNUNGSGEMÄSS ARBEITEN, WENN DER WECHSELSTROMADAPTER NICHT IN EINE WECHSELSTROMSTECK- DOSE EINGESTECKT IST. SCHLIESSEN SIE KEINE GERÄTE AN DIE DOCKSTATION AN, BEVOR DIE INSTAL- LATION FERTIGGESTELLT IST.Targus USB 2.0 Laptop Docking Station with Video

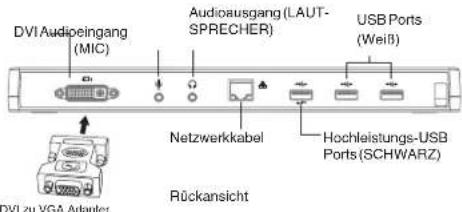

• Das grüne Tx-Licht leuchtet, wenn Anschluss an ein Netzwerk besteht, und das gelbe Rx-Licht blinkt, wenn Daten vom oder zum Netzwerk übertragen werden. HINWEIS: DIE DOCKSTATION UNTERSTÜTZ HOT SWAPPING DES NETZWERKKABELS. Ports der Dockstation DVI Audioeingang (MIC)Audioausgang (LAUT-SPRECHER)NetzwerkkabelUSB Ports(Weiß)Hochleistungs-USB Ports (SCHWARZ)Hochleistungs-USB Ports (SCHWARZ)Anschluss USB zu PCSchloss-ÖseWechselstromadapterStandard Steckplaz für ein SchlossRückansichtDVI zu VGA AdapterRechte Seite Linke Seite Anschluss neuer Geräte Zwingen Sie, um mögliche Beschädigungen beim Anschluss eines neuen Gerätes zu vermeiden, den Kabelstecker nicht mit Gewalt in den Port der Dock- station. Lässt sich der Kabelstecker nicht problemlos einstecken, drehen Sie ihn um und versuchen Sie es erneut. Anschluss an ein Lokales Netztwerk (Local Area Network) Um ein Ethernetkabel mit RJ-45-Stecker anzuschließen, stecken Sie den Kabel- stecker in den Ethernet/Netzwerkport der Dockstation ein. Die weiteren Schritte zur Verbindung mit einem realen Netzwerk hängen davon ab, welche Art von Netzwerk Sie verwenden. Wenden Sie sich an Ihren Netzwerk-Administrator, um detaillierte Informationen zu erhalten. Anschluss eines USB Gerätes Um ein USB Gerät anzuschliessen, stecken Sie dieses in einen USB Port der Dockstation ein und folgen Sie den weiteren Anweisungen für das jeweilige Gerät. Alle vier USB Ports erfüllen die USB- Hochgeschwindigkeitsanforderun-gen durch Lieferung von 480Mbps Die weißen USB Ports sind Hochgeschwindigkeitsports, die die Standardleistung von 500mA liefern. Die schwarzen USB Power Ports sind Hochgeschwindigkeit- sports, die bis zu 1Ampere liefern.Targus USB 2.0 Laptop Docking Station with Video

Anschluss und Konfiguration eines Audiogerätes

1. Stecken Sie Kopfhörer oder Lautsprecher in den grünen 3.5mm

Audioausgang-Port der Dockstation ein.

2. Ein Mikrofon können Sie über den Port Mono-Audioeingang anschließen.

3. Die Ausgabe von Ton und Mikrofon sollte automatisch erfolgen, wenn Sie

die Dockstation einstecken. Vergewissern Sie sich, dass die Lautstärke für Lautsprecher und Mikrofon nicht auf STUMM steht.

4. Manuelle Aktivierung von Kopfhörern oder Lautsprechern für den Fall,

dass automatische Übertragung nicht möglich ist Gehen Sie zu Systemsteuerung und wählen Sie Sound. Prüfen Sie unter dem Reiter Wiedergabe, ob das USB Audiogerät voreingestellt ist. Wenn ja, klicken Sie OK. Wenn nicht, klicken Sie “Als Standard einrichten” und dann OK. Gehen Sie zu Systemsteuerung und wählen Sie Sounds und Audiogeräte. Wählen Sie den Reiter Audio. Ändern Sie unter Soundwiedergabe das Standardgerät von der Aufklappliste zu USB Multimedia-Audiogerät.

• Klicken Sie Anwenden, dann OK. Bei Windows XP Bei Windows Vista Gehen Sie zu Systemsteuerung und wählen Sie Sound und Hardware, dann Sound. Prüfen Sie unter dem Reiter Wiedergabe, ob das USB-Au- diogerät voreingestellt ist. Wenn ja, klicken Sie OK. Wenn nicht, klicken Sie “Als Standard einrichten” und dann OK. Bei Windows 7 HINWEIS: AUDIOGERÄTE ARBEITEN NICHT GLEICHZEIZIG MIT DER PORTSTATION UND DEM HAUPTRECHNER. VORSICHT: ALLE AUDIO- ODER MULTIMEDIAANWENDUNGEN MÜSSEN BEENDET WERDEN, BEVOR ZWISCHEN AUDIOAUSGABE DER PORTSTATION UND AUDIOAUSGABE DES HAUPTRECHNERS UMGESCHALTET WIRD: Anschluss an einen Monitor oder LCD Jeder Monitor oder LCD, der an den Videoport der Dockstation angeschlos- sen wird, ist auf eine maximale Auösung von 2048 x 1152 bei 32 bit color begrenzt. HINWEIS: DIE MAXIMALE AUFLÖSUNG VON 2048 x 1152 WIRD NUR DANN UNTERSTÜTZT, WENN DER MONITOR ODER LCD IN DIE DOCKSTATION EINGESTECKT WIRD, BEVOR DIESE AN EIN NOTEBOOK ANGESCHLOSSEN WIRD. WIRD DER MONITOR ODER LCD IN DIE DOCKSTATION EINGESTECKT, NACHDEM DIESE AN DAS NOTEBOOK ANGESCHLOSSEN WURDE, IST DIE AUFLÖSUNG AUF 1024 X 768 EINGESTELLT.Targus USB 2.0 Laptop Docking Station with Video

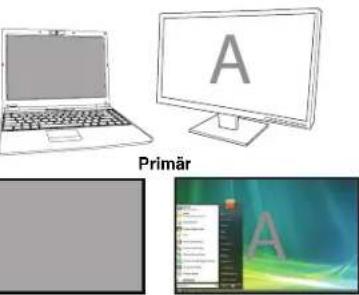

Kontrolle des Displays über die Video- Menüoptionen der Dockstation Sie können die Video-Menüoptionen über Rechtsklick auf das Symbol Dock- station im Systemordner oder über Windows Displayeigenschaften aufrufen. Windows XP / Windows Vista Windows 7 Erweitert: Sie verwenden Ihren Notebookbildschirm als Primärdisplay, und Ihr Monitor oder LCD ist ein sekundärer Bildschirm. Wählen Sie, um die Anzeige auf diesen Modus einzustellen, “Erweitert” im Anwendungsmenü des Dockstationssymbols. Das Gerät wird jetzt in die Richtung, in die es das letzte Mal, als sich die Anzeige in diesem Mo- dus befand, erweitert. Für weitere Optionen navigieren Sie zum “Erweitern Auf”- Submenü. Die Wahl einer der Optionen dort führt das Gerät nicht nur in den Erweiterungsmodus, sondern platziert es auch Links/Rechts/Über/ Unter dem Haupt-(Primär-) Monitor. ErweiterungsmodusTargus USB 2.0 Laptop Docking Station with Video

Spiegel: Sie verwenden Ihren Notebookbildschirm als Primärdisplay und Ihr Monitor oder LCD reproduzieren den Notebookbildschirm. Wählen Sie, um die Anzeige auf diesen Modus einzustellen, einfach “Spiegel” im Anwendungsmenü des Dockstationssymbols. Auösung, Farbtiefe Bildwiederholrate des Primärbildschirms werden auf dem Monitor, der an den Grakadapter der Dockstation angecshlos ist, re- produziert. HINWEIS: WENN DER AN DIE DOCKSTATION ANGESCHLOSSENE MONITOR EINE NIEDRIGERE AUFLÖ- SUNG ALS DER PRIMÄRBILDSCHIRM UNTERSTÜTZT, WIRD DIE GRÖSSE DES BILDES SO GEÄNDERT, DASS ES AUF DEN EXTERNEN BILDSCHIRM PASST. WENN DER AN DIE DOCKSTATION ANGESCHLOS- SENE MONITOR GRÖSSER ALS DER PRIMÄRBILDSCHIRM IST, WIRD DAS BILD ALS LETTERBOX-BILD ANGEZEIGT, UM DAS RICHTIGE BILDSEITENVERHÄLTNIS ZU BEWAHREN. Spiegel Primär: Sie verwenden Ihren Monitor oder LCD als Ihr Primärdisplay und Ihr Notebookbildschirm ist abgeschaltet. (Nur über die Windows Anzeige- neigenschaften zugänglich) PrimärTargus USB 2.0 Laptop Docking Station with Video

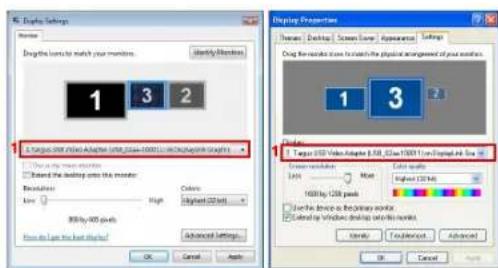

Aus: Sie verwenden Ihren Notebookbildschirm als Primärbildschirm und Monitor oder LCD ist abgeschaltet. Aus Kontrolle des Displays über Windows Displayeigenschaften (für Windows XP und Windows Vista) Die Videoeinstellung der Dockstation kann auch über die Dialogfelder der Windows Grakeigenschaften gesteuert werden. Bei Windows Vista müs- sen Sie auf dem Desktop rechtsklicken, “Anpassen” klicken und wählen Sie “Grakoptionen”. Die entsprechende Möglic hkeit haben Sie bei Win- dows XP, indem Sie auf dem Desktop rechtsklicken, “Grakeigenschaften” wählen und dann zum Reiter “Displayeinstellungen” navigieren. Abbildung 1

Erweiterungsmodus: Um das Display auf diesen Modus einzustellen, markieren Sie die Box “Windows Desktop auf diesen Monitor erweitern” (1 in Abbildung 1). Passen Sie Auösung und Farbqualität mit den entspre- chenden Kontrollen an (2 und 3) und arrangieren Sie seine Position unter Berücksichtigung der anderen Monitore in der Drag-Zone unter “Erweiterter Desktop” (4). Spiegelmodus: Um das Display auf Spiegelmodus einzustellen, entfernen Sie einfach die Markierung der Box “Desktop auf diesen Monitor erweitern” (1 in Abbildung 1 auf der vorigen Seite). Einrichtung des Primärdisplays: Folgen Sie den Anweisungen unten, um den an die Dockstation angeschlossenen Monitor als Primärdisplay einzu- richten:

1. Wählen Sie den an die Dockstationen angeschlossenen Monitor in der

Aufklappliste im Fenster Grakeigenschaften. Windows Vista Windows XP

2. Markieren Sie, nachdem Sie den entsprechenden Monitor gewählt haben,

die Box neben “Desktop auf diesen Monitor erweitern” (bei Vista) oder “Windows Desktop auf diesen Monitor erweitern” (bei XP).

3. Markieren Sie dann die Box neben “Mein Hauptmonitor” (bei Vista),

“Primärgerät” (bei XP)

5. Wählen Sie den Laptopmonitor in der Aufklappliste und entfernen Sie die

Markierung der Box “Desktop auf diesen Monitor erweitern” (bei Vista) oder “Windows Desktop auf diesen Monitor erweitern” (bei XP) und klicken Sie “Anwenden”. Der an die Dockstation angeschlossene Monitor bleibt der Primärmonitor, wenn er in den Ruhe- oder Schlafmodus übergeht oder neu gestartet wird. Wird die Dockstation entfernt, wird das Display des Laptop wieder zum Primärmonitor. HINWEIS: SIE KÖNNEN NOCH BEQUEMER MIT EINEM LAPTOP ARBEITEN, WENN SIE SEINE AKTION BEIM SCHLIESSEN DES DECKELS AUF “NICHTS TUN” UND DIE DOCKSTATION AUF PRIMÄRMODUS STELLEN. DANN KÖNNEN SIE DEN LAPTOPDECKEL SCHLIESSEN UND DEN LAPTOP MIT EXTERNER TASTAUR UND MAUS VERWENDEN.

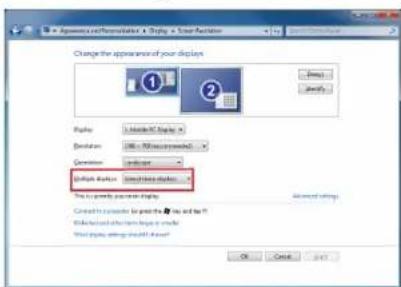

Windows Vista Windows XP Bei Wiederanschluss wird der an die Dockstation angeschlossene Monitor in den Primärmodus zurückkehren. Kontrolle des Displays über Windows Displayeigenschaften (für Windows 7) Die Videoeinstellungen der Dockstation können auch über das Dialogfeld von Windows Displayeigenschaften konguriert werden. Um dies bei Win- dows 7 zu tun, rechtsklicken Sie den Desktop. Klicken Sie “Anpassen”, wählen Sie “Anzeige” und dann den Link “Displayeigenschaften ändern”. Sie können auch das Symbol “Targus USB Video Adapter” im Mitteilungs- bereich rechtsklicken und “Fortgeschritten” wählen. Die verschiedenen Diplay-Ausgabeeinstellungen können über die Auswahl der Optionen, die in der “Mehrfache Displays”- Auappliste enthalten sind, gesteuert werden. Wählen Sie die gewünschte Einstellung und klicken Sie “Anwenden”. Der Bildschirm erneuert sich und Sie bestätigen ok durch Wählen von “Änderungen speichern”.Targus USB 2.0 Laptop Docking Station with Video

Automatische Updates Automatische Updates sind eine Produktwartungsfunktion von Display- Link. Der Automatische Updates-Mechanismus stellt sicher, dass der Gra- kadapter der Dockstation über die modernsten Treiber und Software ver- fügt und dem Nutzer sich stetig verbessernde Leistung und Stabilität bietet. Verwendung von USB-Geräten, die mehr Energie benötigen Einige Geräte, die einen hohen Energiebedarf haben, wie Drucker und optische Laufwerke, sollten in die USB Power Ports eingesteckt werden. Diese Ports liefern bis zu 1000mA Energie - die doppelte Energiemenge die gewöhnliche USB Ports liefern. Abtrennung der Dockstation Wird die Dockstation abgeschaltet oder das USB-Kabel vom Computer getrennt, wird das Display gelöscht. Alle Fenster und Symbole werden auf den Primärbildschirm verschoben. Bei Wiederanschluss oder Einschalten der Dockstation geht die Anzeige in den Modus, den sie vor der Abtren- nung inne hatte, zurück. Allerdings werden die vorher dort bendlichlichen Fenster und Symbole nicht zurück verschoben. Unterstützte Auflösung Reale unterstützte Auösungen sind von der Unterstützung des angeschlossenen Monitors abhängig. Auösung Bildwiederholung- srate bei 32 bit 640 x 480 60 67 72 75 85 720 x 480 50 60 768 x 576 50 60 800 x 600 56 60 72 75 85 832 x 624 75 800 x 480 60 848 x 480 60 1024 x 600 60 1024 x 768 60 70 72 85 1152 x 864 75 1152 x 870 75 1280 x 720 50 60 Auösung Bildwiederholung- srate bei 32 bit 1280 x 800 60 75 85 1280 x 960 60 1280 x 1024 60 75 1360 x 768 60 1366 x 768 60 75 85 1400 x 1050 60 1440 x 900 60 1600 x 1200 60 1680 x 1050 60 1920 x 1080 50 60 1920 x 1200 60 2048 x 1152 60Targus USB 2.0 Laptop Docking Station with Video

Problemlösung Das Gerät arbeitet nicht

• Stellen Sie sicher, dass das Gerät vollständig in den korrekten Port der Dockstation eingesteckt ist.

• Stecken Sie das Gerät in einen anderen Port der Dockstation ein. Wenn es immer noch nicht arbeitet, testen Sie das Gerät, indem Sie es direkt an den

• Vergewissern Sie sich, dass Sie das Einrichtungs- oder Installationsprogramm für das Gerät durchgeführt haben.

• Stellen Sie sicher, dass das Gerät im Gerätemanager gelistet ist. Weitere Informa- tionen nden Sie unter “Sichern, dass Geräte installiert sind”

• Trennen Sie alle Geräte von der Dockstation und verbinden Sie sie dann wieder, jeweils eins zur Zeit. Prüfen Sie, dass jedes Gerät arbeitet, bevor Sie das nächste anschließen.

• Jeder USB Port ist mit Überstromschutz ausgerüstet. Sollte ein USB-Gerät mehr Strom ziehen, als der USB Port liefern kann, schaltet sich der Port ab. Um den Port zu reaktivieren, müssen Sie das Gerät trennen und den Gerätemanager oder die Botschaft im Systemordner aufrufen und die Option Zurücksetzen wählen. Sie können dann das Gerät wieder in den USB Port einstecken. Tritt wieder eine Ab- schaltung auf, überprüfen Sie die Energieanforderungen des Gerätes. Produktlimitierungen Einige Geräte könnten zeitweilig stocken, wenn hoher Datentransfer auftritt. Zum Beispiel könnte Ihre Maus langsam ansprechen, während ein grascher Druck- auftrag gedruckt wird oder wenn reger Betrieb im Netzwerk herrscht. Wir empfehlen die folgenden Rich

• Übertragen Sie keine Daten von oder zu mehreren Hochgeschwindigkeitsgeräten, wie Digitalkameras oder Scanner, zur gleichen Zeit.

• Wenn eine Verlangsamung auftritt, schließen Sie andere Programme, die ein USB- Gerät verwenden, um die Leistung des Gerätes Sichern, dass Geräte installiert sind Sie können die an der Dockstation installierten Geräte im Fenster Geräteman- ager unter Systemeigenschaften einsehen. Rechtsklicken Sie Systemsteuerung, Eigenschaften, klicken Sie dann den Reiter Hardware und dann den Button Gerätemanager. FAQ - DisplayLink http://www.displaylink.com/support/index.php DisplayLink stellt diese Support-Website zur Verfügung, um Ihnen zu helfen, Ihre Fragen zu beantworten. Die website sollte alle Ihre eventuellen Fragen beant- worten. Klappen Sie Flogendes im Fenster Gerätemanager auf:

• Displayadapter: - Displaylink Grakadapter (nur XP) - Displaylink Spiegeladapter (nur XP)

• Netzwerkadapter: - Hochgeschwindigkeits- USB Ethernet Adapter

• Sound, Video und Spielkontrollen: - USB Audiogerät
