MANUAL DE USUARIO ETSC 2 150 FESTOOL

• et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltech nic SystemsAG & Co.KG et donc par Festool GmbH. Français 29Índice de contenidos 1 Símbolos p. 30
• 2 Indicaciones de seguridad p. 30
• 3 Uso conforme a lo previsto p. 32
• 4 Datos técnicos p. 32
• 5 Componentes de la herramienta p. 32
• 6 Batería p. 32
• 7 Puesta en servicio p. 32
• 8 Ajustes p. 32
• 9 Trabajo con la herramienta eléctrica p. 35
• 10 Mantenimiento y cuidado p. 35
• 11 Accesorios p. 36
• 12 Medio ambiente p. 36

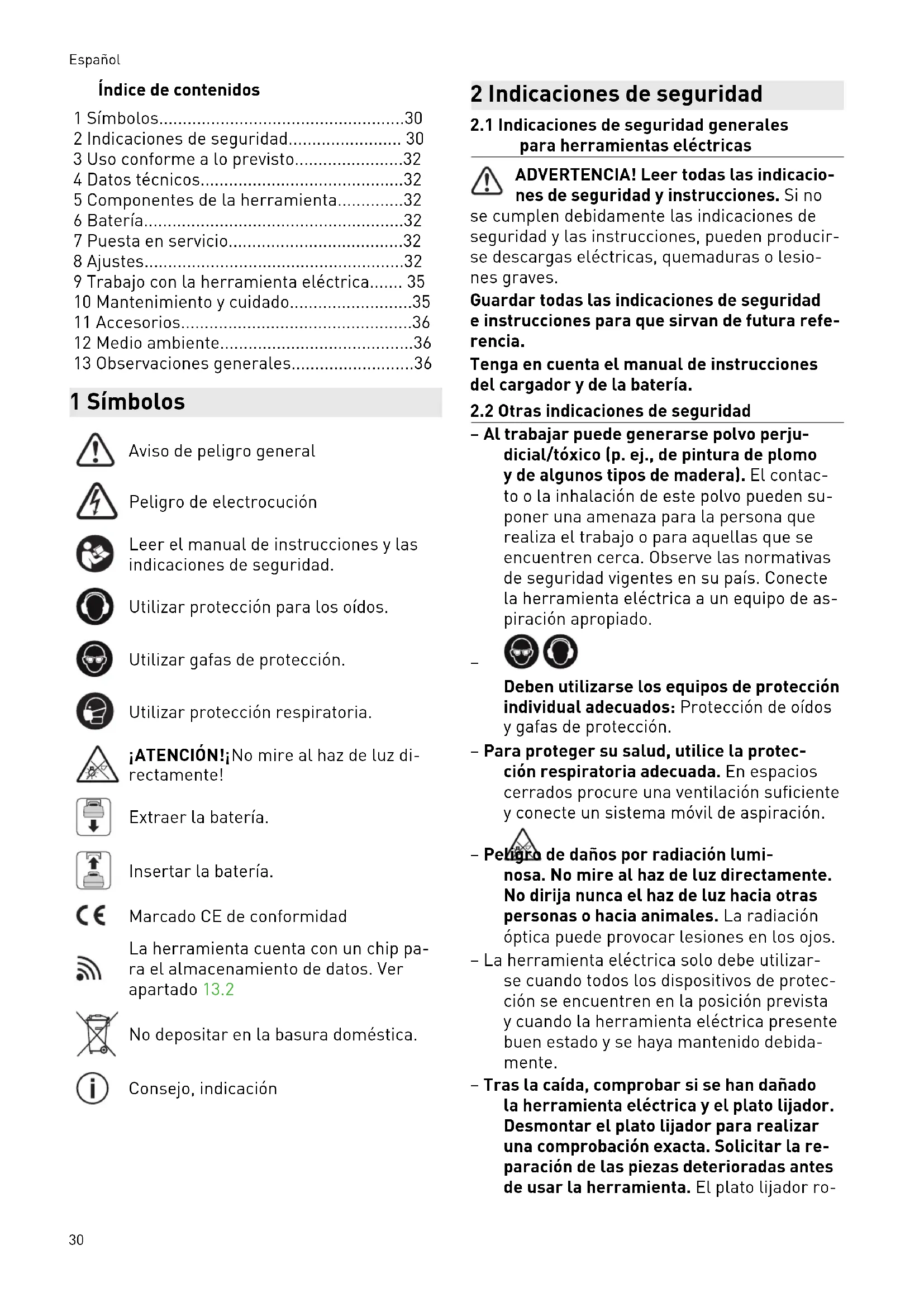

• 13 Observaciones generales 1 Símbolos Aviso de peligro general Peligro de electrocución Leer el manual de instrucciones y las indicaciones de seguridad. Utilizar protección para los oídos. Utilizar gafas de protección. Utilizar protección respiratoria. ¡ATENCIÓN!¡No mire al haz de luz di rectamente! Extraer la batería. Insertar la batería. Marcado CE de conformidad La herramienta cuenta con un chip pa ra el almacenamiento de datos. Ver apartado13.2 No depositar en la basura doméstica. Consejo, indicación 2 Indicaciones de seguridad p. 36

2.1 Indicaciones de seguridad generales

para herramientas eléctricas ADVERTENCIA! Leer todas las indicacio nes de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir se descargas eléctricas, quemaduras o lesio nes graves. Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia. Tenga en cuenta el manual de instrucciones del cargador y de la batería.

2.2 Otras indicaciones de seguridad

– Al trabajar puede generarse polvo perju dicial/tóxico (p. ej., de pintura de plomo y de algunos tipos de madera). El contac to o la inhalación de este polvo pueden su poner una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguridad vigentes en su país. Conecte la herramienta eléctrica a un equipo de as piración apropiado.

Deben utilizarse los equipos de protección individual adecuados: Protección de oídos y gafas de protección. – Para proteger su salud, utilice la protec ción respiratoria adecuada. En espacios cerrados procure una ventilación suficiente y conecte un sistema móvil de aspiración. – Peligro de daños por radiación lumi nosa. No mire al haz de luz directamente. No dirija nunca el haz de luz hacia otras personas o hacia animales. La radiación óptica puede provocar lesiones en los ojos. – La herramienta eléctrica solo debe utilizar se cuando todos los dispositivos de protec ción se encuentren en la posición prevista y cuando la herramienta eléctrica presente buen estado y se haya mantenido debida mente. – Tras la caída, comprobar si se han dañado la herramienta eléctrica y el plato lijador. Desmontar el plato lijador para realizar una comprobación exacta. Solicitar la re paración de las piezas deterioradas antes de usar la herramienta. El plato lijador ro Español 30to y las herramientas dañadas pueden pro vocar lesiones e incertidumbre al utilizar la máquina. – No pueden utilizarse frenos de plato daña dos o desgastados. – Limpiar los medios de trabajo impregna dos en aceite, como p. ej., almohadillas de lijado o fieltros de pulido, con agua y dejarlos secar. Los medios de trabajo em papados en aceite pueden inflamarse. – ¡Atención: peligro de incendio! Evitar un sobrecalentamiento del material de lijado y de la lijadora. Vaciar siempre el conte nedor para polvo antes de las pausas en el trabajo. En condiciones desfavorables, el polvo resultante del lijado acumulado en la bolsa filtrante o en el filtro del sistema mó vil de aspiración puede inflamarse, p. ej., si se proyectan chispas al lijar. Se puede producir una situación especialmente peli grosa si el polvo resultante del lijado se mezcla con restos de pintura o poliuretano, o bien con otras sustancias químicas, y el material de lijado está caliente después de un trabajo prolongado. – Utilice siempre un saco para polvo Longli fe o un sistema móvil de aspiración Fes tool con tubo flexible de aspiración anties tático(AS) con la herramienta eléctrica. Una descarga eléctrica leve puede causar momentáneamente un susto y perturbar la atención, lo cual puede desembocar en un accidente. – Utilizar únicamente las baterías indicadas y nunca una fuente de alimentación con la herramienta eléctrica a batería. No uti lizar cargadores de otro fabricante para cargar la batería. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.

2.3 Polvos mezclados que contienen metal

y lijado de superficies húmedas Cuando se genera polvo mezclado que contiene metal (p.ej., lijado de pintura en auto moción) y al lijar superficies húmedas se deben seguir las siguientes medidas por motivos de seguridad: – Conectar la máquina a un aparato de aspi ración apropiado. – Limpiar regularmente la máquina aspiran do el polvo que se acumula en la carcasa del motor de la máquina.

Utilizar gafas de protección.

Los valores típicos obtenidos de acuerdo con la norma EN62841 son: ETSC2125 Nivel de intensidad sonora L

=74dB(A) Nivel de potencia sonora L

=76dB(A) Nivel de potencia sonora L

ATENCIÓN Las emisiones de ruido al trabajar con la he rramienta eléctrica pueden causar lesiones auditivas. ► Utilizar protección de oídos. Valor de emisión de vibraciones en a

(suma vectorial de tres direcciones) e incertidumbre K determinada según EN62841: ETSC2 125 ETSC2 150

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provi sional de los valores de vibración y ruido en funcionamiento – y representan las aplicaciones principales de la herramienta eléctrica.

ATENCIÓN Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado. ► Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento. ► Dependiendo de la carga real, deberán de terminarse medidas de seguridad adecua das para proteger al usuario. Español 313 Uso conforme a lo previsto Conforme a las especificaciones, las lijadoras están diseñadas para lijar madera, plástico, materiales compuestos, pinturas/barnices, em plaste y materiales similares. Cuando se genera polvo mezclado que contiene metal (p.ej., lijado de pintura en automoción) y al lijar superficies húmedas se deben tener en cuenta algunas indicaciones especiales de seguridad (véase el capítulo2.3). Las lijadoras no son aptas para lijar en húmedo y lijar metales. No trabaje con materiales que contengan amianto. La herramienta eléctrica es apta para el uso con las baterías Festool de la serie BP de la misma clase de tensión. El usuario será responsable de cualquier utilización indebida. 4 Datos técnicos Lijadora excéntrica a batería ETSC2

Tensión del motor 18V Número de revolucio nes (marcha en vacío) 6.000-10.000rpm Órbita 3,5mm Plato lijador Ø125mm Ø150mm Peso (sin batería, con plato lijador) 1,33kg 1,36kg 5 Componentes de la herramienta [1-1] Interruptor de conexión y descone xión [1-2] Interruptor de luz [1-3] Tecla para aflojar la batería [1-4] Batería [1-5] Foco de luz rasante [1-6] Freno de plato [1-7] Plato lijador [1-8] Regulación del número de revolucio nes [1-9] Empuñadura (superficies de agarre con aislamiento) [1-10] Racor de aspiración [1-11] Protección de cantos [1-12] Saco para polvo Longlife Los accesorios representados o descritos no forman parte íntegra de la dotación de suminis tro. Las figuras indicadas se encuentran al principio del manual de instrucciones. 6 Batería Antes de colocar la batería, comprobar que la conexión de la batería esté limpia. La suciedad en la conexión de la batería puede impedir el contacto correcto y dañar los contactos. El contacto defectuoso puede ocasionar el so brecalentamiento y daños en la herramienta. [2A] Extraer la batería. [2B]

lick Colocar la batería, hasta que encaje. Hallará más información sobre el carga dor y la batería con indicación de la capa cidad en el manual de instrucciones del cargador y de la batería. 7 Puesta en servicio

7.1 Encendido y apagado

Pulsar el interruptor de conexión y desconexión[1-1] APAGADO Pulsar el interruptor de conexión y desconexión[1-1] 8 Ajustes

ADVERTENCIA Peligro de lesiones ► Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar de esta la batería.

8.1 Sistema electrónico

Protector contra sobretemperatura Si la herramienta eléctrica se calienta dema siado, se desconecta. Solo puede volverse a co nectar una vez enfriada la herramienta eléctri ca. Número de revoluciones constante El número preseleccionado de revoluciones del motor se mantiene constante gracias a un sis Español 32tema electrónico. De esta manera se alcanza una velocidad de lijado constante si la herra mienta se utiliza conforme a las especificacio nes (fuerza de aplicación adecuada). Reducción del número de revoluciones con grandes vibraciones Si se producen grandes vibraciones y oscilacio nes en la herramienta eléctrica, p.ej., durante la utilización con una Interface-Pad, el núme ro de revoluciones se reduce automáticamente con el fin de preservar la herramienta eléctrica y al usuario. Regulación del número de revoluciones El número de revoluciones puede ajustarse con la rueda de ajuste[1-8] de modo continuo den tro de la gama de revoluciones (véase el capítu lo 4). De este modo puede adaptarse perfecta mente la velocidad de lijado a cada material. Nivel de velocidad por trabajo de lijado – Lijado con la máxima abrasión – Lijado de pinturas antiguas – Lijado de madera y enchapado antes del barnizado – Lijado intermedio de barniz en su perficies 5‑6 – Lijado de masilla tapaporos fina aplicada – Lijado de madera con vellón de lijar – Achaflanado en piezas de madera – Alisado de superficies de madera imprimadas 4‑5 – Lijado de cantos de madera maciza y enchapada – Lijado en el renvalso de ventanas y puertas – Lijado intermedio de barniz en can tos – Rectificado de ventanas de madera natural con vellón de lijar – Alisado de superficies de madera con vellón de lijar antes del barniza

– Eliminación o despegado de cal en pasta sobrante con vellón de lijar 3‑4 – Lijado intermedio de barniz en su perficies barnizadas – Limpieza de renvalsos de ventanas de madera natural con vellón de li jar 2-3 – Lijado de cantos barnizados – Lijado de plásticos termoplásticos 1‑2 Protección contra rearranque La protección contra rearranque integrada im pide que la herramienta eléctrica se vuelva a poner en funcionamiento de forma automática tras una caída de la tensión cuando se encuen tra en estado de funcionamiento continuo. Para poner en marcha de nuevo la herramienta eléc trica, es necesario volver a encenderla.

8.2 Cambio del plato lijador[3A]

Utilice exclusivamente herramientas y acce sorios originales de Festool. El uso de herra mientas de poca calidad y de accesorios de otros fabricantes puede aumentar el riesgo de sufrir lesiones y causar desequilibrios conside rables que reducen la calidad de los resultados del trabajo y aumentan el desgaste de la herra mienta eléctrica. ADVERTENCIA No realizar ninguna modifica ción en el interior de la herramienta eléctrica abierta si el plato lijador está desmontado. ► Abrir el tornillo[3-2]. ► Extraer el plato lijador[3-1]hacia abajo. ► Colocar el plato lijador nuevo. ► Apretar bien el tornillo (2,5Nm) con la ma no.

8.3 Grado de dureza del plato lijador

La herramienta eléctrica puede equiparse con platos lijadores de distinta dureza en función de la superficie que se desee tratar. Duro: lijado basto y lijado fino sobre superfi cies. Lijado de cantos. Blando: universal para el lijado basto y el lijado fino, para superficies planas y abombadas. Superblando: lijado fino de piezas preforma das, curvaturas y radios. ¡No aplicar en cantos!

8.4 Fijación de los accesorios de lijado con

StickFix[3B] El abrasivo StickFix y el vellón de lijar StickFix correspondientes se pueden fijar de forma rápi da y sencilla en el plato lijador StickFix.

ATENCIÓN Riesgo de lesiones debido a la disminución de la adherencia del revestimiento StickFix. Los accesorios del plato lijador pueden des prenderse del mismo. ► Cambio del plato lijador. ► Presionar el accesorio de lijado adhesi vo[3-4] sobre el plato lijador[3-3]. Español

ADVERTENCIA Polvo perjudicial para la salud Daños en las vías respiratorias ► No trabajar nunca sin sistema de aspira ción. ► Observar las disposiciones nacionales. ► Utilice protección respiratoria. Autoaspiración con el saco para polvo Longlife Las lijadoras vienen equipadas de serie con un sistema de autoaspiración. El polvo de lijado se aspira a través de las aberturas de aspiración del plato lijador y se recogen en el saco para polvo. El sistema de autoaspiración no es apto para polvo mineral y metálico. La estructura de teji do del saco para polvo Longlife se obstruiría y perjudicaría así la autoaspiración de la lijadora. Instalar el saco para polvo[4A] ► Introducir el saco para polvo[4-1] hasta el tope. ► Apretar la palanca de sujeción[4-2]. Si el rendimiento de aspiración disminuye, retire y vacíe el saco para polvo[4C]. Desmontar el saco para polvo[4B] ► Aflojar la palanca de sujeción. ► Tirar del saco para polvo. Aspiración con el sistema móvil de aspiración Festool Para evitar tener que vaciar con frecuencia el saco para polvo en trabajos prolongados con la herramienta eléctrica, en los racores de as piración[1-10] puede conectarse un sistema móvil de aspiración Festool con un diámetro de tubo flexible de27mm . ¡ATENCIÓN! Si no se utiliza una manguera de aspiración antiestática, puede cargarse de energía estática. El usuario puede sufrir una descarga eléctrica y la electrónica de la herra mienta eléctrica puede resultar dañada. La puesta en marcha automática del sis tema móvil de aspiración puede utilizar se emparejándolo con una batería Blue tooth

(véase el manual de instrucciones de la batería). Si se utiliza la herramienta eléctrica en el modo de batería con un sistema móvil de aspiración, su tiempo de funcionamiento se reduce. Al disminuir el rendimiento de aspiración se reduce también ese efecto. Un alto rendimiento de aspiración puede afectar negativamente al comportamiento de guiado de la herramienta eléctrica. Al disminuir el rendimiento de aspiración se reduce también ese efecto.

8.6 Protección de cantos[5]

La protección de cantos[5-1] evita que el perí metro del plato lijador toque la superficie (p.ej. al lijar una pared o una ventana) y de que se produzca un contragolpe de la máquina o se produzcan daños. ► Introducir la protección de cantos en la ranura de la máquina. ► Enclavar los dos extremos de la protec ción de cantos a derecha e izquierda. ► Soltar ambos extremos de la protección de cantos. ► Retirar la protección de cantos hacia de lante.

8.7 Ajuste de la luz rasante

Cuando se enciende la herramienta eléctrica, la luz rasante[1-5] cambia al último modo ajusta do. La luz rasante también se puede controlar a través del interruptor de luz[1-2] cuando la herramienta eléctrica está apagada. Conexión ► Presionar 1vez el interruptor de luz. Atenuación ► Presionar 2veces el interruptor de luz. Desconexión ► Presionar 3veces el interruptor de luz. Brillo y duración de la luz posterior ► Configurable a través de la FestoolApp. Restablecer los ajustes ► Presionar el interruptor de luz durante al menos 5segundos.

Con la FestoolApp puede configurarse la he rramienta eléctrica. La batería utilizada debe ser una batería Bluetooth

Conexión de la batería mediante Blue tooth

, véase el manual de instrucciones de la batería. Español 34En la FestoolApphay más información so bre el uso de la herramienta eléctrica. *No disponible para todos los países. 9 Trabajo con la herramienta eléctrica

ADVERTENCIA Peligro de lesiones ► Fije la pieza de trabajo siempre de forma que no se pueda mover cuando se trabaje con ella. – No sobrecargar la máquina aplicando de masiada presión. Los mejores resultados de lijado se consiguen con una presión de apriete moderada. La calidad y el ren dimiento de lijado dependen fundamental mente de la elección del abrasivo adecua do. – Para guiar la máquina con seguridad, sujé tela con una mano en la empuñadura[1-9]. – Nunca trabajar sin el freno de plato insta lado[1-6]. – La espuma del disco se vuelve quebradiza con el tiempo. Antes de empezar a trabajar, compruebe el desgaste de la espuma del disco.

9.1 Señales de advertencia

En los siguientes estados de funcionamiento, se generan señales de advertencia y la herramien ta eléctrica se desconecta: Señal sonora Motivo Medida Emite un piti do. Batería vacía/ incompatible. Cargar/vaciar batería. Herramienta eléctrica sobre cargada. Cargar menos la herramienta eléctrica. La herramienta eléctrica está sobrecalentada. Poner en funcio namiento la he rramienta eléc trica una vez que se haya enfriado. Emite un piti do con tinuo. Herramienta eléctrica defec tuosa. Para la resolu ción de averías, ponerse en con tacto con el fa bricante. 10 Mantenimiento y cuidado

ADVERTENCIA Peligro de lesiones y electrocución ► Antes de llevar a cabo cualquier trabajo de cuidado o mantenimiento, retire siempre la batería de la herramienta eléctrica. ► Todos los trabajos de mantenimiento y re paración que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado. El Servicio de Atención al Cliente y de repara ciones solo está disponible a través del fabri cante o de los talleres de reparación. Utilice exclusivamente piezas de repuesto originales de Festool. Más información: www.festool.es/servicio – A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refri geración dispuestas en la carcasa del mo tor deben mantenerse libres y limpias. – Si se observa una disminución del rendi miento o un aumento de las vibraciones, soplar y limpiar las aberturas para el aire de refrigeración. – No limpiar la herramienta eléctrica con ai re comprimido. – Mantener siempre limpios los puntos de conexión de la herramienta eléctrica y la batería.

10.1 Limpieza de los canales de

aspiración[6] Recomendamos limpiar los canales de aspira ción de la lijadora[6-1] con un pequeño cepillo plano o un paño aproximadamente una vez a la semana (especialmente al lijar masilla de resi na sintética, lijado en húmedo y yeso).

10.2 Limpieza de zonas interiores[6]

Limpiar con regularidad el interior de la herra mienta eléctrica en el lado inferior del ventila dor[6-3]; de lo contrario, pueden empeorar los valores de vibración debido a las adherencias de polvo.

10.3 Mantenimiento del plato lijador y el

freno de plato[6] El freno de plato[6-2] roza el plato lijador e impide que aumente de forma incontrolada el número de revoluciones del plato lijador. Debi do a los pasadores metálicos engastados, el freno de plato no tiene prácticamente desgaste. De todos modos, el plato lijador puede desgas tarse. Español 35A medida que vaya disminuyendo el efecto de frenado, comprobar primero el desgaste del plato lijador y sustituir si es preciso. Sustituir el freno de plato dañado. 11 Accesorios Encontrará los números de pedido relati vos a los accesorios y las herramientas en www.festool.es. 12 Medio ambiente No deseches los aparatos eléctricos, las pilas gastadas y las baterías en la basura doméstica. Recicla las herra mientas, los accesorios y los embalajes de for ma respetuosa con el medio ambiente. Respeta las disposiciones nacionales vigentes. Antes de la eliminación de residuos de pilas, baterías y lámparas gastadas, sepárelas del aparato eléctrico sin destruirlas. Esto permite reciclarlas de forma eficaz. De acuerdo con la Directiva europea sobre resi duos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los apa ratos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Encontrará información sobre los centros de recogida en www.festool.com/environment. Información sobre sustancias críticas: www.festool.es/reach 13 Observaciones generales

13.1 Información sobre licencias

En la FestoolApp* se puede encontrar informa ción sobre las licencias de código abierto utili zadas en el producto en Información > Licen cias de código abierto de las herramientas. *No disponible para todos los países.

13.2 Información relativa a la protección de

datos La herramienta eléctrica contiene un chip que almacena automáticamente los datos de servi cio y de la máquina. Los datos guardados no pueden estar directamente relacionados con ninguna persona. Los datos pueden leerse sin contacto con dis positivos especiales, y Festool los utiliza exclu sivamente para el diagnóstico de fallos, la ges tión de las reparaciones y de la garantía, así como para la mejora de la calidad o el perfec cionamiento de la herramienta eléctrica. Los datos no se utilizan para otros fines sin el con sentimiento expreso del cliente.
