MANUALE UTENTE ETSC 2 150 FESTOOL

it: Dichiarazione di conformità UE. Dichiariamo sotto notre una responsabilità che il presente prodotto sia conforme a tutti i requisiti di rilevanza definite nelle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

1 Simboli 37
2 Avverenze per la sicurezza 37
3 Utilizzo conforme. 39
4 Dati tecnici. 39
5 Elementi dell'apparecchio 39
6 Batteria. 39
7 Messa in funzione 39
8 Impostazioni 39
9 Utilizzo dell'elettroutensile. 41
10 Cura e manutenzione. 42
11 Accessori. 42
12 Ambiente. 43
13 Indicazioni generali 43

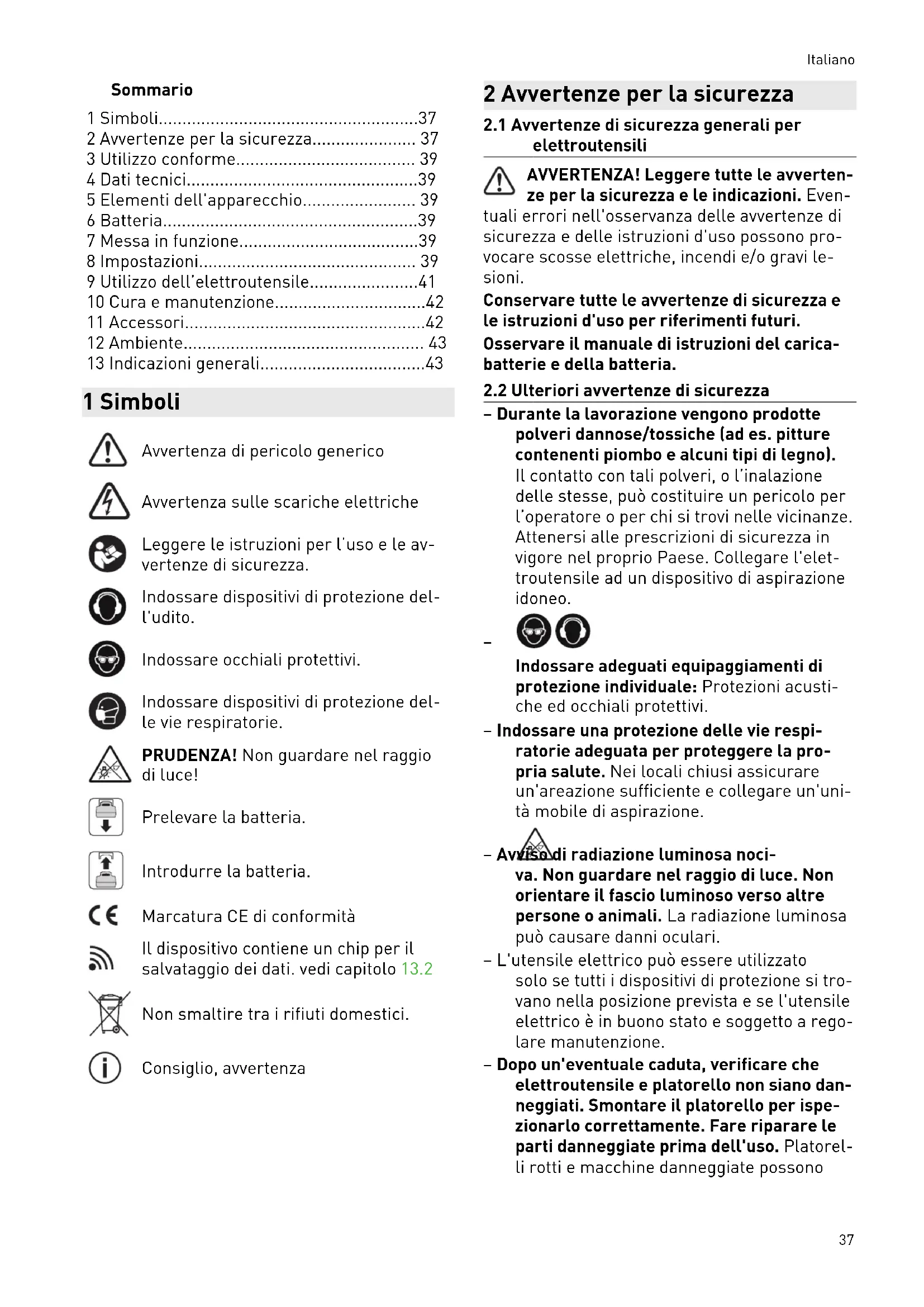

1 Simboli

Avvertenza di pericololo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le avventenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare occhiali protettivi.

Indossare dispositivi di protezione delle vie respiratoriie.

PRUDENZA! Non guardare nel raggio di luce!

Prelevare la batteria.

Marcatura CE di conformità

Il dispositorio contiene un chip per il salvataggio dei dati. vedi capitolo 13.2

Non smaltire tra i rifiuti domestici.

Consiglio, avertenza

2 Avverenze per la sicurezza

2.1 Avvertenze di sicurezza generali per eletttroutensili

AVVERTENZA! Leggere tutte le avventenze per la sicurezza e leindicazioni. Even-

tuali errorsi nell'osservanza delle avventenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi le sioni.

Conservare tutte le avventenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Osservare il manuale di istruzioni del carica-batterie e della batteria.

2.2 Ulteriori avventenze di sicurezza

• Durante la lavorazione vengono prodotte polveri dannose/tossiche (ad es. pitta contenti piombo e alcuni tipi di legno). Il contatto con tali polveri, o l'inalazione delle stesse, cui costituire un pericolo per l'operaore o per chi si trovi nelle vicinanze. Attenersi alle prescrizioni di sicurezza in vigore nel proprio Paese. Collegare l'elettroutensile ad un dispositivo di aspirazione idoneo.

Indossare adeguati equipaggiamenti di protezione individuale: Protezioni acustiche ed occhiali protettivi.

• Indossare una protezione delle vie respiratoriè adeguata per proteggere la propria salute. Nei locali chiusi assicurare un'areazione sufficiente e collegare un'unità mobile di aspirazione.

• Avviso di radiazione luminosa nociva. Non guardare nel raggio di luce. Non orientare il fascio luminoso verso altre persone o animali. La radiazione luminosa può causare danni oculari.

• L'utensile elettrico può essere utilizzato solo se tutti i dispositivi di protezione si trovano nella posizione prevista e se l'utensile elettrico è in buono stato e soggetto a regolare manutenzione.

• Dopo un'eventuale caduta, verificare che elettroutensile e platorello non siano danneggiati. Smontare il platorello per ispezionarlo correttamente. Fare riparare le parti danneggiate prima dell'uso. Platorelli rotti e macchine danneggiate possono

provocare lesioni e prompressere la sicurezza della macchina.

-Frena-platorelli danneggiati o usurati non devono essere utilizzati.
- Pulire con acqua gli strumenti di lavoro impregnati di olio, come ad esempio pad abrasivo o feltro per lucidare, e lasciarli asciugare distesi. Gli strumenti di lavoro impregnati di olio possono incendiarsi da soli.
- Attenzione, pericolo d'incendio! Impedire un surriscaldamento del materiale da levigare e della levigatrice. Svuotare sempre il serbatoio della polvere prima di effettuare delle pause di lavoro. La polvere di levigatura nel sacchetto filtering o vero il filtrlo dell'unità mobile di aspirazione in condizioni sfavorevoli, come scintille sprigionate, più incendiari si solo durante la levigatura. Sussiste un particolare pericolò se la polvere di levigatura viene miscelata con residui di vernice e di poliuretano o altre sostanze chimiche, e il materiale da levigare dopo una lunga lavorazione è caldo.
- Unitamente all'elettroutensile, utilizzare sempre un sacchetto per la polvere Longlife o un aspiratore mobile Festool con tubo flessibile antistatico (AS). Una leggera scossa elettrica può accomportare un momentaneo spavento, con seguente calo dell'attenzione e possibile rischio d'infortunio.
- Per il funzionamento dell'utensile elettrico a batteria utilizzare solo le apposite batterie e nessun alimentatore. Non utilizzato caricabatterie di fornitori terzi per caricare le batterie. L'uso di accessori non previsti dal costruttore cui provocare scosse elettriche e/o gravi incidenti.

2.3 Polveri miste con contento metallico e levigatura di superfici umide

In caso di polveri miste contenti metalli

(ad es. levigatura di vernice nel settore automotive) e per la levigatura di superfici umide, per ragioni di sicurezza occorrare attenersi alle seguenti precauzioni:

• Collegare la macchina ad un aspiratore adeguato.
• Con un aspiratore, pulire regolarmente la macchina dai depositi di polvere nell'alloggiamento del motore.

are occhiali protettivi!

2.4 Valori di emissione

I valori determinati in base a EN 62841 sono tipicamente:

ETSC 2 125

Livello di pressione acustica L P_A = 74 dB(A)

Livello di potenza sonora L WA = 82 dB(A)

Tolleranza K = 2,5 dB

ETSC 2150

Livello di pressione acustica L P_A = 76 dB(A)

Livello di potenza sonora L WA = 84dB(A)

Tolleranza K = 2,5 dB

PRUDENZA

Le emissioni sonore durante il lavoro con l'elettROUTensile possono causare danni al- l'udito.

Utilizzare un dispositivo di protezione dell'udito.

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:

ETSC 2 125 ETSC 2 150

ah	2 m/s²	3,5 m/s²
K	1,5 m/s²	1,5 m/s²

I valori di emissione indicati (vibrazioni, rumorosità)

• hanno valore di confronto tra le macchine,
  -permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
• rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

PRUDENZA

I valori di emissione possono differire dai valori specificati. Questa differenza dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.

• Valutare il carico effettivo durante tutto il ciclo operativo.
  A seconda del carico effettivo, devono essere definite misure di sicurezza adeguate per proteggere l'operatore.

3 Utilizzo conforme

Per uso conforme delle levigatrici si intende la levigatura di legno, plastica, materiali compositi, colori/vernici, stucchi e materiali simili.

In caso di polveri miste contenti metalli (ad es. levigatura di vernice nel settore automotive) e per la levigatura di superfici umide, andranno rispetto avvertenze di sicurezza specifiche (v. capitolo 2.3).

Le levigatrici non sono destinate alla levigatura a umido e alla levigatura di metalli puri.

Non è consentita la lavorazione di materiali contenenti amianto.

L'elettroutensile è idoneo per l'utilizzo con le batterie Festool della serie BP con la stessa classe di tensione.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Levigatrice orbitale a bateria	ETSC 2 125	ETSC 2 150
Tensione del motore 18 V		---
Numero di giri (a vuo- to)	6000-10000 min-1
Corsa di levigatura 3,5 mm
Platorello Ø 125 mm Ø 150 mm
Peso (senza batteria, con platorello)	1,33 kg 1,36 kg

5 Elementi dell'apparecchio

[1-1] Interrupttore ON/OFF
[1-2] Interrupttore luce
[1-3] Tasto di sblocco della batteria
[1-4] Batteria
[1-5] Luce di controllo
[1-6] Frena-platorello
[1-7] Platorello
[1-8] Regolazione del numero di giri
[1-9] Impugnatura (superficie di presa isolata)
[1-10] Manicotto di aspirazione
[1-11] Protezione degli spigoli
[1-12] Sacco polvere Longlife

L'accessorio raffigurato o descririto più non comparire nella fornitura standard.

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Batteria

Prima d'introduire la batteria, verificare che la relativa interfaccia sua pulita. La presenza di contaminazioni sull'interfaccia della batteria cui impedire un corretto contatto e causare danni ai contatti stessi.

Un contatto difettoso vuò, a sua volta, causare un surriscaldamento e danni all'utensile.

[2A] Prelevare la batteria.
[2B] click Introduire la batteria sino a farla scattare in posizione.

i Per maggiori informazioni sul caricabatterie e sulla batteria con indicazione dellacapacità, consultare i manuali di istruzioni di entrambi.

7 Messa in funzione

7.1 Accensione/spegnimento

ON Premere l'interruttore ON/OFF [1-1]

OFF Premere l'interruttore ON/OFF [1-1]

8 Impostazioni

AVVERTENZA

Pericolo di lesions

• Prima di lavorare con l'utensile elettrico rimuovere la batteria.

8.1 Elettronica

Termofusibile

In caso di surriscaldamento l'elettROUTensile si disattiva. L'elettROUTensile si potra riaccendere soltanto quando si sare raffreddato.

Numero di giri costante

La velocità di rotazione del motore selezionata è mantenuta costante mediante un controllo elettronico. Così, se l'utilizzo è corretto (pressione adeguata), si ottiene una velocità di levigatura uniforme.

Riduzione della velocità di rotazione con vibrazioni elevate

Quando l'elettroutensile è soggetto a vibrazioni e oscillazioni marcate, ad es. durante l'utilizzo di un pad d'interfaccia, la velocità di rotazione

Italiano

viene limitata automaticamente al fine di ridurre il carico meccanico sull'elettroutensile e sul'opereatore stesso.

Regolazione del numero di giri

Il numero di giri è regolabile in modo continuo, mediante l'apposita rotella [1-8] (vedere il capitolo 4). Ciò consente di adattare al meglio la velocità di levigatura in base al materiale da lavorare.

Livello di velocità per lavoro di levigatura

• Levigatura con massima asportazione 5 - 6 ne
  Rimozione di vernice vecchia
• Levigatura di legno e pannello impiallacciato prima della verniciatura
• Levigatura intermedia di vernice su superfici
• Levigatura di sottili strati di vernice 4 - 5 di base
• Levigatura di legno mediante vello
• Livellamento di bordi su pezzi in legno
• Lisciatura di superfici di legno con mano di fondo
• Levigatura di bordi di legno massello e pannello impiallacciato 3 - 4
• Levigatura dei profili di contatto di porte e finestre
• Levigatura intermedia della vernice su bordi
• Levigatura primaria di finestre in legno naturale mediante vello
• Lisciatura di superfici di legno mediente vello prima del trattamento a mordente
• Strofinamento o distacco di tinta in calce inccesso mediante vello
• Levigatura intermedia di superfici 2-3 trattate a mordente
• Pulizia delle battute delle finestre in legno naturale con vello di levigatura
• Levigatura di bordi trattati a mortende 1 - 2
• Levigatura di materiali termoplastici

Protezione contro il riavvio

La protezione contro il riavvio integrata impedisce che l'eeltroutensile, in funzionamento continuo, si riavvi autonomamente dopo un'interruzione di tensione. Per rimettere in funzione l'eeltroutensile è necessario riaccenderlo.

8.2 Sostituzione del platorello [3A]

Utilizzare solo utensili e accessori originali

Festool. L'impiego di utensili accessori di inferiore qualità e di accessori di produttori terzi cui augmente il pericolo di lesioni e comportare forti sbilanciamenti, che pregiudicano la qualità del lavoro ed accelerano l'usura dell'elettroutensile.

ATTENZIONE! Non effettuare modifiche costruttive all'interno dell'elettroutensile aperto quando il platorello è smontato.

Svitare la vite [3-2].
Estrarre il platorello [3-1] verso il basso.
Inserire un nuovo platorello.
Serrare la vite a mano (2,5Nm)

8.3 Grado di durezza del platorello

A seconda della superficie da trattare, l'utensile elettrico cui si sono essere equipaggiato con platorelli di durezze diverse.

Duro: levigatura grossolana e fine su superfici. Levigatura di spigoli.

Morbido: universale per levigatura grossolana e fine, per superfici piane e curve.

Super morbido: levigatura fine su pezzi sagomati, concavi e convessi. Non utilizzato per gli spigoli!

8.4 Fissare l'accosario di levigatura con StickFix [3B]

Sul platorello StickFix è possibile fissare i dischi abrasivi e i vliés di levigatura StickFix adatti in modo semplice e rapido.

PRUDENZA

Rischio di lesioni dovuto alla diminuzione dell'adesione del rivestimento StickFix.
Gli accessori del platorello possono staccarsi dal platorello stesso.

Sostituzione del platorello.
Premere gli accessori di levigatura adesi- vi [3-4] sul platorello [3-3].

8.5 Aspirazione

AVVERTENZA

Polveri nocive per la salute

Lesione delle vie respiratoriie

Non lavorare in alcun caso alla sestam di aspirazione.
Attenersi alle disposizioni nazionali.
- Indossare un dispositivo di protezione delle vie respiratoriie.

Aspirazione propria con sacchetto per la polvere Longlife

Le levigatrici sono dotate di series di un'aspirazione propria. La polvere di levigatura viene aspirata attraverso le aperture apposite nel platorello e raccolte nel sacchetto.

L'autoaspirazione non è adatta alle polveri minerali e metalliche. La struttura in tessuto del sacchetto per la polvere Longlife si intaserebbe, compromettendo l'autoaspirazione della levigatrice.

Inserire il sacco della polvere [4A]

• Spingere il secco della polvere [4-1] fi-no a battuta.
  Serrare la a di bloccaggio [4-2].

(i) Smontare e svuotare il sacco della polverere se la potenza di aspirazione diminuisce [4C].

Smontare il sacco della polvere [4B]

• Entare la leva di bloccaggio.
  trarre il sacco della polvere.

L'aspirazione con l'unità mobile di aspirazione di Festool

Per evitare di svuotare frequentlynte il sacchetto della polvere nelle si lavora con l'elettroutensile per un periodo di tempo prolongato, è possibile collegare al manicotto d'aspirazione [1-10] un'unità mobile di aspirazione Festool con un diametro di 27 mm.

ATTENZIONE! Qualora non si utilizzi un tubo flessibile di aspirazione antistatico, potranno verificarsi cariche elettrostatiche. In tale caso, l'utente potrebbe subire una folgorazione e la parte elettronica dell'elettroutensile potrebbe venire danneggiata.

L'avvio automatico dell'aspirapolvere mobile cui essere utilizzato associandolo a una batteria Bluetooth (vedere le istruzioni per l'uso della batteria).
i Se l'utensile elettrico in modalità batter-ria viene utilizzato con un'unità mobile di aspirazione, la durata della batteria si riduce. La riduzione della potenza di aspirazione rende quello effetto minore.
i Se la potenza di aspirazione è elevata, la conduzione dell'elettroutensile può diventar più difficile. La riduzione della potenza di aspirazione rende quello effetto minore.

8.6 Protezione degli spigoli [5]

La protezione degli spigoli [5-1] impedisce che il platorello tocchi una superficie con la sua circonferenza (ad es. durante la levigatura lungo una parete o una finestra), provocando un contraccolpo della macchina o un danno.

Spingere la protezione spigoli nella scanalatura della macchina.
Aeganciare le due estremita della protezione spigoli a destra e sinistra.
- Saccare le due estremità della protezione spigoli.
- 14are in avanti la protezione spigoli.

8.7 Regolazione della luce di controllo

All'accensione dell'elettroutensile, la luce di controlo [1-5]passa all'ultima modalità impostata. La luce di controllo cui què sere controllataanchetramite l'interruttore della luce [1-2] quando l'elettroutensile è spento.

Accensione

Premere 1x l'interrutlore luce.

Ridurre la luminosità

Premere 2x l'interrottlore luce.

Spegnimento

Premere 3x l'interrutlore luce.

Luminosità e durata del bagliore

• Configurabile tramite la Festool App.

Resettaré le impostazioni

Premere l'interruttore luce per almeno 5 secondi.

8.8 Festool App*

La Festool App consente di configurare l'electroutensile. A tale scopo la batteria inserta de-ve essere una batteria Bluetooth®.

i Connaissance della batteria tramite Bluetooth®, vedere le istruzioni per l'uso della batteria.
Nella Festool App troverete ulteriori informazioni sull'utilizzo dell'eletttroutensile.

• Non disponibile per tutti i paesi.

9 Utilizzo dell'eletttroutensile

AVVERTENZA

Pericolo di lesioni

Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.

Italiano

• Non sovraccaricare la macchina esercitando una pressione eccessiva! Il migliorere risultato di levigatura si ottiene lavorando con una pressione d'appoggio adeguata. La qualità e il risultato di levigatura dipendonso sostanzialmente alla selezione dell'abrasivo corretto.
• Per guidare la macchina in modo sicuro, tenerla con una mano sull'impugnatura [1-9].
• Non lavorare maiswana il frena-platorello installato [1-6].
• La schiuma del platorello diventa fragile a causa dell'invecchiamento. Controllare l'usura della schiuma del platorello prima di iniziare il lavoro.

9.1 Segnali di avviso

Nei seguenti stati di funzionamento verranno emessi segnali acustici di avviso e l'eeltroutensile verrà spento:

Cicali-no	Causa Provvedimento
Segna-le acu-stico singo- lo.	Batteria scarica/ incompatibile.	Ricaricare/sosti-tuire la batteria.
	Elettroutensile sovraccarico.	Ridurre il carico sull'elettrouten-sile.
	L'electrontensile è surriscaldato.	Dopo il raffred-damento, rimet-tere in funzione l'elettroutensile.
Segna-le acu-stico conti-nuo.	Elettroutensile difettoso.	Per eliminare il problema, con-tattare il costrut-tore.

10 Cura e manutenzione

AVVERTENZA

Pericolo di lesions e di folgorazione

Prima di qualsi si intervento di cura e manutenzione, prelevare sempre la batteria dall'elettroutensile.
- Qualsiasi intervento di manutenzione e riparazione che richieda l'apertura dell'alloggiamento motore andrè effettuato escludivamente da un'officina dell'Assistenza Clienti autorizzata.

I servizi di assistenza clienti e riparazione possono essere forniti esclusivamente dal costruttore o da officine di assistenza. Utilizzare solo ricambi originali di Festool.

Ulteriori informazioni: www.festool.it/servizio

• Per garantire la circolazione dell'aria, mantenere sempre sgombre e pulite le aperture per l'aria di raffreddamento sulla carcassa motore.
• Al verificarsi di una perdita di potenza o di un incremento delle vibrazioni, soffiare le aperture di aerazione con un getto d'aria e pulirle.
• Non pulire l'eeltroutensile con aria compressa.
• Mantenere sempre puliti i contatti dell'elettroutensile e della batteria.

10.1 Pulizia dei canali di aspirazione [6]

Si consiglia di pulire i canali di aspirazione nella levigatrice [6-1] con una piccola spazzola piatta o un panno circa una volta alla settimana (soprattutto quando si levigano stucchi di resina sintetica, levigatura a umido e in caso di intonaco).

10.2 Pulizia dell'area interna [6]

Pulire regolarmente l'interno dell'utensile elettrico sulla parte inferiore del ventilatore [6-3], altrimenti potrebbero alterarsi i valori di vibrazioni per via dei residui di polvere.

10.3 Manutenzione al platorello e frenaplatorello [6]

Il frena-platorello [6-2], facendo attrito sul platrello stesso, ne impedisce un aumento incontrolato del numero di giri. Quando le spine metalliche sono introdotte, il frena-platorello è pressoché esente da usura. Tuttavia è possibile che il platrello si usuri.

In caso di difetto di frenata, controllare prima che il platorello non sia usurato e, se necessario, sostituiro. Sostituire il frena-platorello danneggiato.

11 Accessori

I numeroi d'ordine degli accessori e degli strumenti si trovano sotto la voce www.festool.it.

12 Ambiente

Non smaltire gli apparecchi elettrici, le batterie ESAuste e i pacchi batteria nei rifiuti domestici. Utensili, accessori ed

imballaggi andranno avviati ad un riciclo rispetto dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.

Prima di smaltire batterie ESAuste, pacchi batteria e lampade, separarli dall'apparecchio elettrico allastruggerli. In quello modo possono essere riciclati in modo efficiente.

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e alla relativa applicazione nelle legislazioni nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Le informazioni sui punti di raccolta sono disponibili su www.festool.com/environment.

Informazioni sulle sostanze critiche:

www.festool.it/reach

13 Indicazioni generali

13.1 Avvertenze per la licenza

Le informazioni sulle licenze open source utilizzate nel prodotto sono disponibili nella Festool App* all'indirizzo Informazioni > Licenza open source degli utensili.

• Non disponibile per tutti i paesi.

13.2 Informazioni sulla protezione dei dati

L'elettroutensile contiene un chip per il salvataggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono risferimenti personali diretti.

I dati sono leggibili perché contatto mediante speciali dispositivi e vengono utilizzati da Festool escludivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'elettroutensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, perché ed esplicita autorizzazione da parte del Cliente.

13.3 Bluetooth®

Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

Inhoudsopgave

Advarsel om generel fare
