MANUAL DE USUARIO SRE 4351 TurboTec METABO

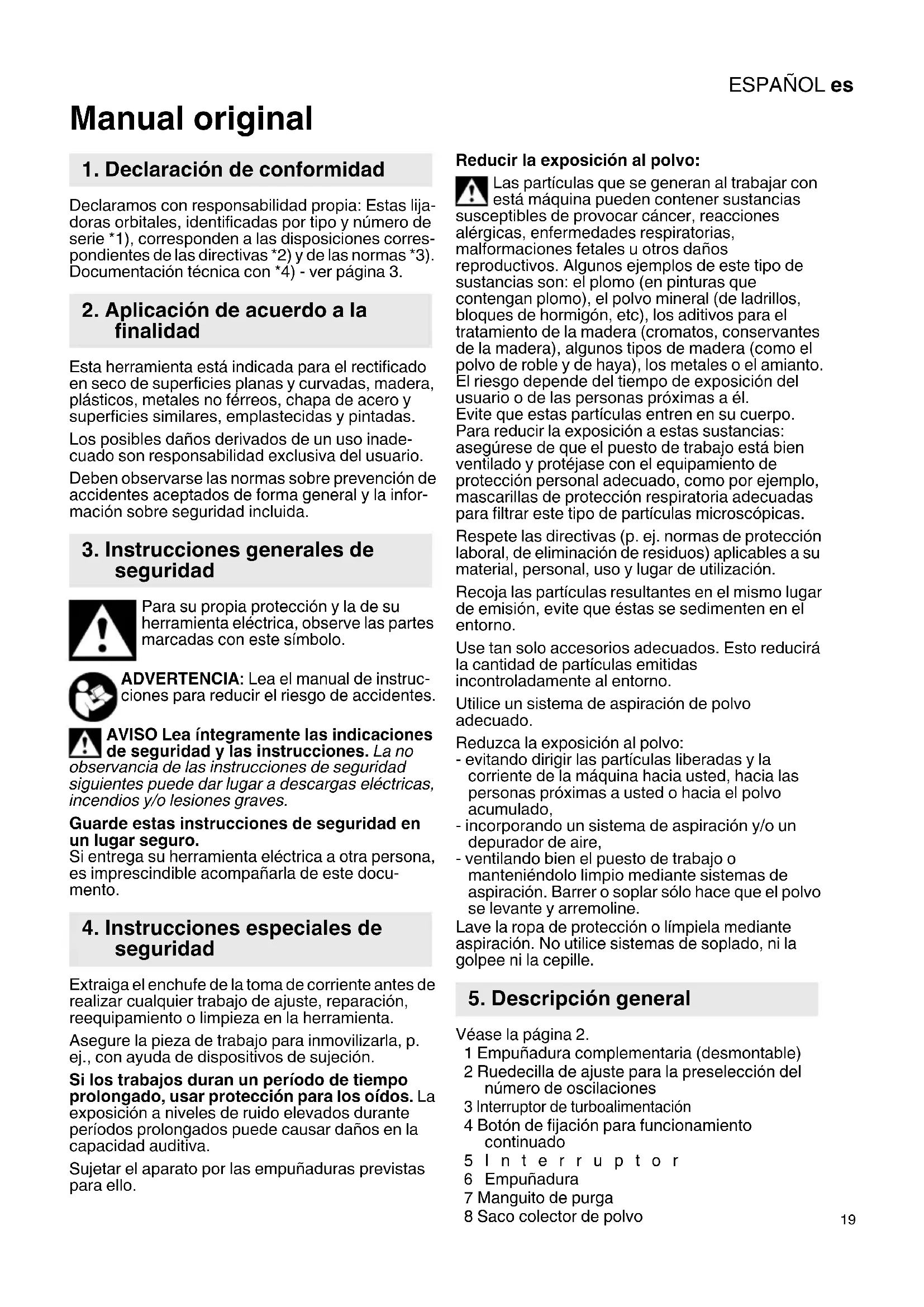

Manual original Declaramos con responsabilidad propia: Estas lija- doras orbitales, identificadas por tipo y número de serie *1), corresponden a las disposiciones corres- pondientes de las directivas *2) y de las normas *3). Documentación técnica con *4) - ver página 3. Esta herramienta está indicada para el rectificado en seco de superficies planas y curvadas, madera, plásticos, metales no férreos, chapa de acero y superficies similares, emplastecidas y pintadas. Los posibles daños derivados de un uso inade- cuado son responsabilidad exclusiva del usuario. Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la infor- mación sobre seguridad incluida. Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instruc- ciones para reducir el riesgo de accidentes. AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas instrucciones de seguridad en un lugar seguro. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este docu- mento. Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta. Asegure la pieza de trabajo para inmovilizarla, p. ej., con ayuda de dispositivos de sujeción. Si los trabajos duran un período de tiempo prolongado, usar protección para los oídos. La exposición a niveles de ruido elevados durante períodos prolongados puede causar daños en la capacidad auditiva. Sujetar el aparato por las empuñaduras previstas para ello. Reducir la exposición al polvo: Las partículas que se generan al trabajar con está máquina pueden contener sustancias susceptibles de provocar cáncer, reacciones alérgicas, enfermedades respiratorias, malformaciones fetales u otros daños reproductivos. Algunos ejemplos de este tipo de sustancias son: el plomo (en pinturas que contengan plomo), el polvo mineral (de ladrillos, bloques de hormigón, etc), los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera), algunos tipos de madera (como el polvo de roble y de haya), los metales o el amianto. El riesgo depende del tiempo de exposición del usuario o de las personas próximas a él. Evite que estas partículas entren en su cuerpo. Para reducir la exposición a estas sustancias: asegúrese de que el puesto de trabajo está bien ventilado y protéjase con el equipamiento de protección personal adecuado, como por ejemplo, mascarillas de protección respiratoria adecuadas para filtrar este tipo de partículas microscópicas. Respete las directivas (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización. Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno. Use tan solo accesorios adecuados. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente de la máquina hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar sólo hace que el polvo se levante y arremoline. Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille. Véase la página 2. 1 Empuñadura complementaria (desmontable) 2 Ruedecilla de ajuste para la preselección del número de oscilaciones 3 Interruptor de turboalimentación 4 Botón de fijación para funcionamiento continuado 5Interruptor

1. Declaración de conformidad

2. Aplicación de acuerdo a la

3. Instrucciones generales de

4. Instrucciones especiales de

5. Descripción generalESPAÑOLes

• según la versión/no incluido en el volumen de suministro Antes de enchufar compruebe que la tensión y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la fuente de energía. Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA.

6.1 Empuñadura complementaria

(desmontable) En caso necesario, se puede desatornillar la empu- ñadura complementaria (1) (rosca derecha).

6.2 Montaje de la hoja lijadora

Hoja lijadora con cierre de cardillo Montaje y extracción sencillos gracias al cierre de cardillo. Basta con apretar la hoja lijadora (10) hasta que los orificios de la misma coincidan con los de la placa lijadora (12). Hoja lijadora sin cierre de cardillo Fijar la hoja lijadora en el elemento fijador (11). Colocar la placa lijadora (12) bajo tensión y fijarla con el otro elemento fijador

7.1 Conexión/desconexión, funcionamiento

continuado Para poner en marcha la máquina, pulse el inte- rruptor pulsador (5). Para un funcionamiento continuado se puede fijar el interruptor pulsador con el botón de retención (4). Para desconectar la máquina pulsar nuevamente (5) el interruptor.

7.2 Ajuste del número de oscilaciones

Si el interruptor de turboalimentación (3) está desconectado, se puede ajustar el número de osci- laciones en la (2) ruedecilla de ajuste. Dicho ajuste también se puede efectuar durante el funciona- miento. Ajuste del número de oscilaciones recomendado: Plásticos. . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 Metal, plexiglás

, pinturas desgastadas . 3-4 Lijado basto, rectificado fino, madera . . . 5 El ajuste óptimo se puede determinar mediante la práctica.

7.3 Interruptor de turboalimentación

Accione el interruptor de turboalimentación (3) para ganar un extra de potencia y maximizar el arranque de material durante el trabajo.

7.4 Aspiración de polvo

Para conseguir una potencia de aspiración óptima, debe montarse la hoja lijadora (10) de modo que los orificios de la misma coincidan con los de la placa lijadora (12). Advertencia: Para el lijado de materiales abrasivos (por ejemplo yeso, etc.) le recomendamos conectar un aspirador adecuado (aspiración externa). Aspiración independiente: Encaje el saco colector de polvo (8) en el manguito de purga (7). Para retirar el saco colector de polvo (8) hacia atrás. Para que la potencia de aspiración sea óptima, debe vaciarse el saco colector de polvo (8) cuando sea necesario. Aspiración externa: Conectar un aspirador apropiado al manguito de purga (7). - Volver a cerrar el saco colector de polvo: el perfil de cierre (9). Vaciar el saco colector de polvo (8), en caso necesario, limpliarlo con un aspirador. Volver a cerrar el saco colector de polvo con el perfil de cierre (9). Limpiar la herramienta periódicamente. Las ranuras de ventilación del motor deben limpiarse con un aspirador. Sustituir la placa lijadora (12) desgastada - Desenroscar los tornillos de fijación (parte inferior de la placa lijadora). - Retirar la placa lijadora. - Placa lijadora (como repuesto) véase página 2. - Colocar la placa lijadora. - Colocar nuevamente los tornillos fijadores (en el lado inferior de la placa lijadora; el tornillo debe colocarse en la rosca prevista para ello) y ajus- tarla nuevamente (par de apriete = 3,5 Nm +/- 0,2 Nm). Utilice únicamente accesorios Metabo originales. Advertencia: Los accesorios de Metabo se adaptan a la almohadilla adhesiva del cardillo de la herramienta. Esto alarga la vida útil de la almohadilla adhesiva del cardillo. Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. Las reparaciones de herramientas eléctricas SÓLO deben efectuarlas técnicos electricistas especializados. Un cable de alimentación deteriorado solo puede ser sustituido por otro cable de alimentación

8. Limpieza, mantenimiento

10. ReparaciónESPAÑOL es

especial y original de Metabo que puede solicitarse al servicio de asistencia técnica de Metabo. Si resulta dañado el cable de alimentación de red de esta máquina, deberá ser sustituido por el fabri- cante o su servicio de atención al cliente para evitar riesgos. En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones nece- sarias. En la página web www.metabo.com puede descargar listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados. Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio. Sólo para países de la UE: No tire las herra- mientas eléctricas a la basura. Según la directiva europea 2012/19/EU sobre resi- duos de aparatos eléctricos y electrónicos y apli- cable por ley en cada país, las herramientas eléc- tricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente. Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modifica- ciones conforme al avance técnico. D =Dimensiones de la placa lijadora

=Número de revoluciones con marcha en vacío (ruedecilla de ajuste)

0, TB =Número de revoluciones con marcha en vacío (interruptor de turboalimentación)

1, TB =Número de revoluciones con carga nominal (interruptor de turboalimenta- ción)

=Número de oscilaciones con marcha en vacío (rueda de ajuste)

0, TB =Número de oscilaciones con marcha en vacío (interruptor de turboalimentación)

1, TB =Número de oscilaciones con carga nominal (interruptor de turboalimenta- ción) S =Diámetro del circuito oscilante m=Peso sin cable de red Valores de medición establecidos de acuerdo con EN 62841. Herramienta con clase de protección II ~ Corriente alterna Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararla con otras herramientas eléctricas. Dependiendo de la condi- ción de uso, estado de la herramienta eléctrica o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización. Valor total de vibraciones (suma de vectores de tres direcciones) determinadas según la norma EN 62841:

=Inseguridad (vibración) Niveles acústicos típicos compensados A

=Nivel de intensidad acústica

=Nivel de potencia acústica

= Inseguridad ¡Use auriculares protectores!

11. Protección ecológica

12. Especificaciones técnicasPORTUGUÊSpt
