INSTRUKCJA OBSŁUGI SRE 4351 TurboTec METABO

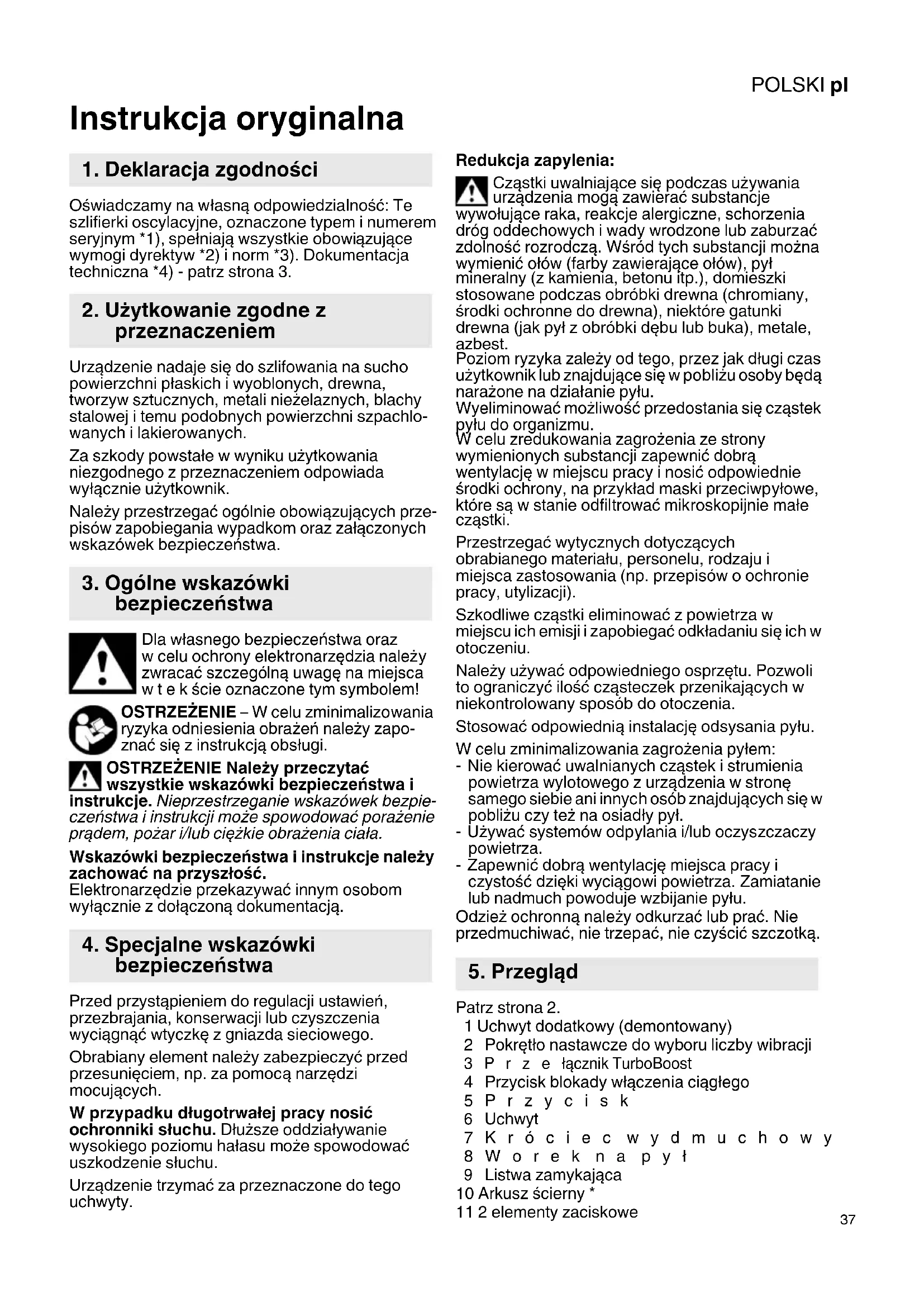

Instrukcja oryginalna Oświadczamy na własną odpowiedzialność: Te szlifierki oscylacyjne, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. Urządzenie nadaje się do szlifowania na sucho powierzchni płaskich i wyoblonych, drewna, tworzyw sztucznych, metali nieżelaznych, blachy stalowej i temu podobnych powierzchni szpachlo- wanych i lakierowanych. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących prze- pisów zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca wtekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi. OSTRZEŻ ENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpie- czeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją. Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyciągnąć wtyczkę z gniazda sieciowego. Obrabiany element należy zabezpieczyć przed przesunięciem, np. za pomocą narzędzi mocujących. W przypadku długotrwałej pracy nosić ochronniki słuchu. Dłuższe oddziaływanie wysokiego poziomu hałasu może spowodować uszkodzenie słuchu. Urządzenie trzymać za przeznaczone do tego uchwyty. Redukcja zapylenia: Cząstki uwalniające się podczas używania urządzenia mogą zawierać substancje wywołujące raka, reakcje alergiczne, schorzenia dróg oddechowych i wady wrodzone lub zaburzać zdolność rozrodczą. Wśród tych substancji można wymienić ołów (farby zawierające ołów), pył mineralny (z kamienia, betonu itp.), domieszki stosowane podczas obróbki drewna (chromiany, środki ochronne do drewna), niektóre gatunki drewna (jak pył z obróbki dębu lub buka), metale, azbest. Poziom ryzyka zależy od tego, przez jak długi czas użytkownik lub znajdujące się w pobliżu osoby będą narażone na działanie pyłu. Wyeliminować możliwość przedostania si ę cząstek pyłu do organizmu. W celu zredukowania zagrożenia ze strony wymienionych substancji zapewnić dobrą wentylację w miejscu pracy i nosić odpowiednie środki ochrony, na przykład maski przeciwpyłowe, które są w stanie odfiltrować mikroskopijnie małe cząstki. Przestrzegać wytycznych dotyczących obrabianego materiału, personelu, rodzaju i miejsca zastosowania (np. przepisów o ochronie pracy, utylizacji). Szkodliwe cząstki eliminować z powietrza w miejscu ich emisji i zapobiegać odkładaniu się ich w otoczeniu. Należy używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząsteczek przenikających w niekontrolowany sposób do otoczenia. Stosować odpowiednią instalację odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: -Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z urządzenia w stronę samego siebie ani innych osób znajdujących się w pobliżu czy też na osiadły pył. -Używać systemów odpylania i/lub oczyszczaczy powietrza. -Zapewnić dobrą wentylację miejsca pracy i czystość dzięki wyciągowi powietrza. Zamiatanie lub nadmuch powoduje wzbijanie pyłu. Odzież ochronną należy odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką. Patrz strona 2. 1 Uchwyt dodatkowy (demontowany) 2Pokrętło nastawcze do wyboru liczby wibracji 3Przełącznik TurboBoost 4Przycisk blokady włączenia ciągłego 5Przycisk

Uchwyt 7Króciec wydmuchowy 8Worek na pył

Listwa zamykająca 10 Arkusz ścierny * 11 2 elementy zaciskowe

1. Deklaracja zgodności

2. Użytkowanie zgodne z

4. Specjalne wskazówki

12 Płyta szlifierska

• w zależności od wyposażenia/nie objęte zakresem dostawy Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce znamio- nowej napięcie sieciowe i częstotliwość sieciowa zgodne są z napięciem sieciowym w miejscu zasto- sowania urządzenia. Na zasilaniu elektrycznym zainstalować wyłącznik różnicowoprądowy (RCD) o maks. prądzie wyzwalającym 30 mA.

6.1 Uchwyt dodatkowy (demontowany)

W razie potrzeby można odkręcić uchwyt dodat- kowy (1) (prawy gwint).

6.2 Mocowanie arkusza ściernego

Arkusz ścierny z mocowaniem rzepowym Proste mocowanie i zdejmowanie poprzez zastoso- wanie mocowania rzepowego. Należy po prostu docisnąć arkusz ścierny, tak aby otwory w arkuszu (10) pokryły się z otworami płyty szlifierskiej (12). Arkusz ścierny bez mocowania rzepowego Zamocować arkusz ścierny za pomocą elementu zaciskowego (11). Naciągnąć arkusz ścierny mocno na płyt ę szlifierską (12) i zamocować za pomocą drugiego elementu zaciskowego.

7.1 Włączanie / wyłączanie, włączenie ciągłe

W celu włączenia urządzenia należy nacisnąć włącznik (5). W celu trwałego włączenia można zablokować włącznik przy pomocy przycisku blokady włącznika (4). (5)W celu wyłączenia należy ponownie naci- snąć włącznik.

7.2 Ustawianie liczby wibracji

Jeśli przełącznik TurboBoost (3) jest wyłączony, za pomocą pokrętła nastawczego (2) można ustawić liczbę wibracji. Można tego dokonać również podczas pracy urządzenia. Zalecane ustawienia liczby wibracji: Tworzywa sztuczne . . . . . . . . . . . . . . . . . . . . . 1-2 Metal, pleksiglas

, stare powłoki malarskie . 3-4 Szlifowanie zgrubne, wykańczające, drewno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Optymalne ustawienie prędkości obrotowej należy ustalić w praktyce.

7.3 Przełącznik TurboBoost

Przełącznika TurboBoost (3) należy używać, aby podczas pracy włączać dodatkowe rezerwy mocy dla uzyskania maksymalnego zdzierania.

Dla optymalnego odsysania pyłu należy zamo- cować arkusz ścierny w taki sposób, aby otwory arkusza ściernego (10) i płyty szlifierskiej (12) pokrywały się ze sobą. Wskazówka: podczas szlifowania materiałów mocno ściernych (np. gipsu itp.) zaleca się podłączyć odpowiedni odpylacz (zewnętrzny układ odsysania). Wbudowany system odpylania: Założyć worek na pył (8) na króciec wydmuchowy (7). W celu zdjęcia należy ściągnąć worek na pył (8) do tyłu. Aby zapewnić optymalną skuteczność odpylania, należy opróżniać worek na pył (8) z odpowiednią częstotliwością. Zewnętrzny układ odsysania: Podłączyć do króćca wydmuchowego (7) odpowiednie urządzenie ssące. - Opróżnianie worka na pył: ściągnąć listwę zamykającą (9). Opróżnić worek na pył (8), ewen- tualnie oczyścić odkurzaczem. Ponownie zamknąć worek na pył za pomocą listwy zamyka- jącej (9). Urządzenie należy czyścić w regularnych odstępach czasu. Szczeliny wentylacyjne przy silniku należy oczyścić odkurzaczem. Wymiana zużytej płyty szlifierskiej (12) -Wykręcić śruby mocujące (na spodzie płyty szli- fierskiej). -Zdjąć płytę szlifierską. -Płyta szlifierska (jako część zamienna) patrz strona 2. - Nasadzić płytę szlifierską. - Ponownie wkręcić śruby mocujące (na spodzie płyty szlifierskiej) i dokręci ć (śruba powinna być wkręcona w obecny gwint!) (moment dokręcający = 3,5 Nm +/- 0,2 Nm). Stosować wyłącznie oryginalne akcesoria Metabo. Wskazówka: akcesoria Metabo są dostosowane do okładziny urządzenia. Pozwoli to wydłużyć żywotność okładziny z mocowaniem rzepowym. Stosować wyłącznie akcesoria, które spełniają wymagania i parametry określone w niniejszej instrukcji obsługi. Pełny zestaw akcesoriów można znaleźć na stronie www.metabo.com lub w katalogu. Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca! Uszkodzony przewód zasilający wolno wymienić wyłącznie na specjalny, oryginalny przewód zasilający metabo, dostępny w Serwisie Metabo. W przypadku uszkodzenia przewodu zasilającego tego urządzenia, musi on zostać wymieniony przez producenta, jego serwis, w celu uniknięcia zagrożeń.

8. Czyszczenie, konserwacja

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy podano na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com. Należy przestrzegać krajowych przepisów dotyczą- cych utylizacji zużytych urządzeń, opakowań i akcesoriów zgodnie z ochroną środowiska natural- nego oraz zasadami recyklingu. Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi razem z odpadami komunalnymi! Zgodnie z dyrektywą euro- pejską 2012/19/EU dotyczącą zużytego sprzętu elektrycznego i elektronicznego oraz jej stosowa- niem zgodnym z prawem państwowym, zużyte elektronarzędzia muszą być zbierane osobno i podawane odzyskowi surowców wtórnych zgod- nemu z przepisami o ochronie środowiska. Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyj- nych. A=wymiar płyty szlifierskiej

=nominalny pobór mocy

=prędkość obrotowa na biegu jałowym (pokrętło nastawcze)

0, TB =prędkość obrotowa na biegu jałowym (przełącznik TurboBoost)

1, TB =prędkość obrotowa przy obciążeniu nomi- nalnym (przełącznik TurboBoost)

=liczba wibracji na biegu jałowym (pokrętło nastawcze)

0, TB =liczba wibracji na biegu jałowym (prze- łącznik TurboBoost)

1, TB =liczba wibracji przy obciążeniu nomi- nalnym (przełącznik TurboBoost) S=średnica okręgu oscylacji m=ciężar bez przewodu zasilającego Wartości pomiarów ustalone w oparciu o EN 62841. Urządzenie w klasie ochrony II ~ Prąd przemienny Wyszczególnione dane techniczne obarczone są błędem tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji urządzenia elektrycznego i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu urządzenia elek- trycznego lub narzędzi mocowanych rzeczywiste obciążenie może być większe lub mniejsze. Wartości te należy uwzględnić dla oszacowania przerw w pracy i faz mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użyt- kownika, np. środki organizacyjne. Całkowita wartość wibracji (suma wektorowa trzech kierunków) ustalona zgodnie z EN 62841:

=wartość emisji drgań (szlifowanie powierzchni)

= nieoznaczoność (wibracja) Typowe poziomy ciśnienia akustycznego A

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= nieoznaczoność Nosić ochraniacze słuchu!

11. Ochrona środowiska
