BEDIENUNGSANLEITUNG SRE 4351 TurboTec METABO

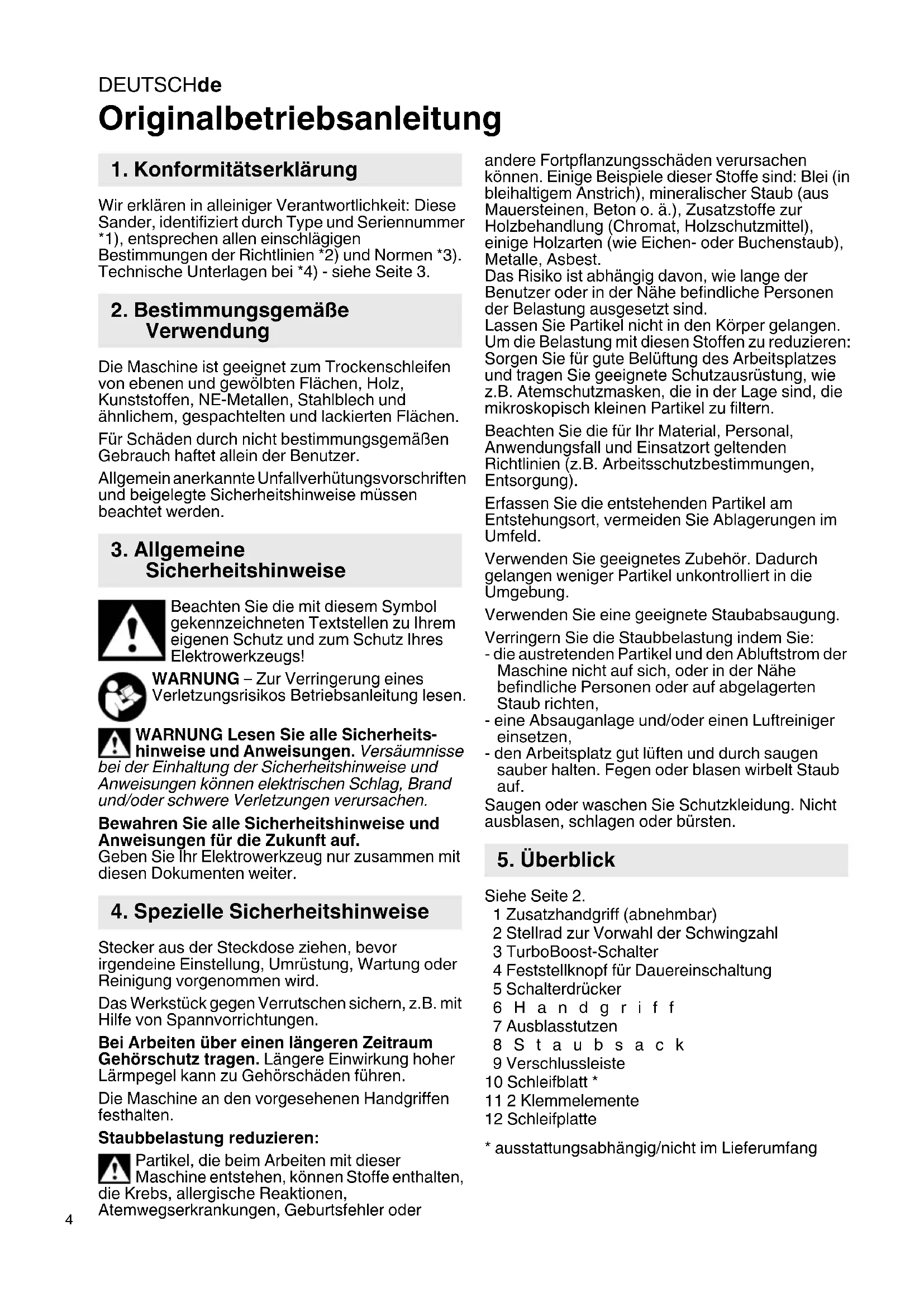

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Sander, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. Die Maschine ist geeignet zum Trockenschleifen von ebenen und gewölbten Flächen, Holz, Kunststoffen, NE-Metallen, Stahlblech und ähnlichem, gespachtelten und lackierten Flächen. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Das Werkstück gegen Verrutschen sichern, z.B. mit Hilfe von Spannvorrichtungen. Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen. Die Maschine an den vorgesehenen Handgriffen festhalten. Staubbelastung reduzieren: Partikel, die beim Arbeiten mit dieser Maschine entstehen, können Stoffe enthalten, die Krebs, allergische Reaktionen, Atemwegserkrankungen, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können. Einige Beispiele dieser Stoffe sind: Blei (in bleihaltigem Anstrich), mineralischer Staub (aus Mauersteinen, Beton o. ä.), Zusatzstoffe zur Holzbehandlung (Chromat, Holzschutzmittel), einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Das Risiko ist abhängig davon, wie lange der Benutzer oder in der Nähe befindliche Personen der Belastung ausgesetzt sind. Lassen Sie Partikel nicht in den Körper gelangen. Um die Belastung mit diesen Stoffen zu reduzieren: Sorgen Sie für gute Belüftung des Arbeitsplatzes und tragen Sie geeignete Schutzausrüstung, wie z.B. Atemschutzmasken, die in der Lage sind, die mikroskopisch kleinen Partikel zu filtern. Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien (z.B. Arbeitsschutzbestimmungen, Entsorgung). Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld. Verwenden Sie geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung. Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie: - die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten, - eine Absauganlage und/oder einen Luftreiniger einsetzen, - den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf. Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten. Siehe Seite 2. 1 Zusatzhandgriff (abnehmbar) 2 Stellrad zur Vorwahl der Schwingzahl 3 TurboBoost-Schalter 4 Feststellknopf für Dauereinschaltung 5 Schalterdrücker 6Handgriff 7 Ausblasstutzen 8Staubsack 9 Verschlussleiste 10 Schleifblatt * 11 2 Klemmelemente 12 Schleifplatte

• ausstattungsabhängig/nicht im Lieferumfang

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle Sicherheitshinweise

5. ÜberblickDEUTSCH de

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

6.1 Zusatzhandgriff (abnehmbar)

Bei Bedarf kann der Zusatzhandgriff (1) abgeschraubt werden (Rechtsgewinde).

6.2 Schleifblatt anbringen

Schleifblatt mit Kletthaftung Einfaches Anbringen und Abnehmen durch Kletthaftung. Schleifblatt einfach andrücken, so dass die Löcher von Schleifblatt (10) und Schleifplatte (12) übereinstimmen. Schleifblatt ohne Kletthaftung Schleifblatt mit einem Klemmelement (11) festklemmen. Straff über die Schleifplatte (12) ziehen und mit dem anderen Klemmelement festklemmen

7.1 Ein-/Ausschalten, Dauereinschaltung

Zum Einschalten der Maschine Schalterdrücker (5) drücken. Für Dauereinschaltung kann der Schalterdrücker mit dem Feststellknopf (4) arretiert werden. Zum Ausschalten Schalterdrücker (5) erneut drücken.

7.2 Schwingzahl einstellen

Wenn der TurboBoost-Schalter (3) ausgeschaltet ist, lässt sich am Stellrad (2) die Schwingzahl einstellen. Dies ist auch während des Laufes möglich. Empfohlene Schwingzahleinstellungen: Kunststoffe . . . . . . . . . . . . . . . . . . . . . . . . .1-2 Metall, Plexiglas

, alte Anstriche . . . . . . .3-4 Grob-, Feinschliff, Holz . . . . . . . . . . . . . . .5 Die optimale Einstellung ist am besten durch einen praktischen Versuch zu ermitteln.

7.3 TurboBoost-Schalter

Betätigen Sie den TurboBoost-Schalter (3) um während dem Arbeiten zusätzliche Leistungsreserven für maximalen Abtrag zuzuschalten.

Für optimale Staubabsaugleistung das Schleifblatt so anbringen, dass die Löcher von Schleifblatt (10) und Schleifplatte (12) übereinstimmen. Hinweis: Zum Schleifen von abrasivem Material (z.B. Gips, usw.) empfehlen wir ein geeignetes Absauggerät anzuschließen (Fremdabsaugung). Eigenabsaugung: Den Staubsack (8) auf den Ausblasstutzen (7) aufstecken. Zum Abnehmen den Staubsack (8) nach hinten abziehen. Für optimale Absaugleistung, den Staubsack (8) rechtzeitig entleeren. Fremdabsaugung: An den Ausblasstutzen (7) ein geeignetes Absauggerät anschließen. Staubsack entleeren: Verschlussleiste (9) abziehen. Staubsack (8) entleeren, ggf. mit Absauggerät reinigen. Staubsack wieder mit Verschlussleiste (9) verschließen. Die Maschine regelmäßig reinigen. Dabei die Lüftungsschlitze am Motor mit einem Staubsauger aussaugen. Verschlissenen Schleifplatte (12) erneuern - Befestigungsschrauben (auf der Unterseite der Schleifplatte) herausschrauben. - Schleifplatte abnehmen. - Schleifplatte (als Ersatz) siehe Seite 2. - Schleifplatte aufsetzen. - Befestigungsschrauben (auf der Unterseite der Schleifplatte) wieder eindrehen (die Schraube muss in den vorhandenen Gewindegang eingeschraubt werden!) und festziehen (Anzugsdrehmoment = 3,5 Nm +/- 0,2 Nm). Verwenden Sie nur original Metabo Zubehör. Hinweis: Zubehör von Metabo ist auf den Klett- Haftbelag der Maschine abgestimmt. Dies führt zu einer langen Lebensdauer des Klett-Haftbelags. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Eine defekte Netzanschlussleitung darf nur durch eine spezielle, originale Netzanschlussleitung von Metabo ersetzt werden, die über den Metabo Service erhältlich ist. Wenn die Netzanschlussleitung dieser Maschine beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden. Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen.

8. Reinigung, Wartung

10. ReparaturDEUTSCHde

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in natio- nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten. A =Abmessung der Schleifplatte

=Nennaufnahmeleistung

=Drehzahl bei Leerlauf (Stellrad)

0, TB =Drehzahl bei Leerlauf (TurboBoost- Schalter)

1, TB =Drehzahl bei Nennlast (TurboBoost- Schalter)

=Schwingzahl bei Leerlauf (Stellrad)

0, TB =Schwingzahl bei Leerlauf (TurboBoost- Schalter)

1, TB =Schwingzahl bei Nennlast (TurboBoost- Schalter) S =Schwingkreisdurchmesser m =Gewicht ohne Netzkabel Messwerte ermittelt gemäß EN 62841. Maschine der Schutzklasse II ~ Wechselstrom Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

=Schwingungsemissionswert (Oberflä- chen schleifen)

=Unsicherheit (Schwingung) Typische A-bewertete Schallpegel

=Schallleistungspegel

= Unsicherheit Gehörschutz tragen!

12. Technische DatenENGLISH en

12. Technische gegevensITALIANOit

UK Symbol und Adresse
