GEBRUIKSAANWIJZING SRE 4351 TurboTec METABO

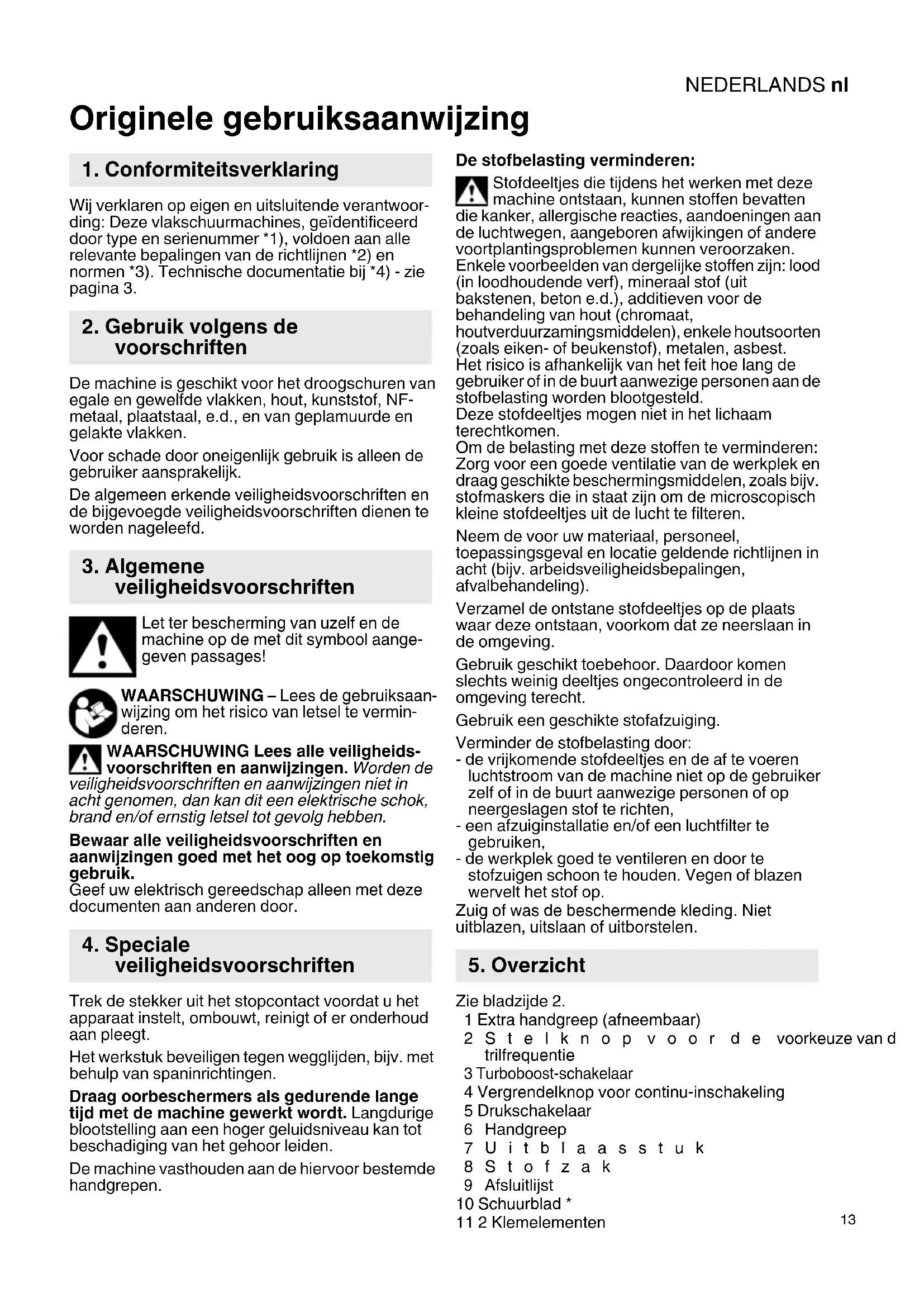

Originele gebruiksaanwijzing Wij verklaren op eigen en uitsluitende verantwoor- ding: Deze vlakschuurmachines, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De machine is geschikt voor het droogschuren van egale en gewelfde vlakken, hout, kunststof, NF- metaal, plaatstaal, e.d., en van geplamuurde en gelakte vlakken. Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt. Het werkstuk beveiligen tegen wegglijden, bijv. met behulp van spaninrichtingen. Draag oorbeschermers als gedurende lange tijd met de machine gewerkt wordt. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden. De machine vasthouden aan de hiervoor bestemde handgrepen. De stofbelasting verminderen: Stofdeeltjes die tijdens het werken met deze machine ontstaan, kunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen kunnen veroorzaken. Enkele voorbeelden van dergelijke stoffen zijn: lood (in loodhoudende verf), mineraal stof (uit bakstenen, beton e.d.), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Het risico is afhankelijk van het feit hoe lang de gebruiker of in de buurt aanwezige personen aan de stofbelasting worden blootgesteld. Deze stofdeeltjes mogen niet in het lichaam terechtkomen. Om de belasting met deze stoffen te verminderen: Zorg voor een goede ventilatie van de werkplek en draag geschikte beschermingsmiddelen, zoals bijv. stofmaskers die in staat zijn om de microscopisch kleine stofdeeltjes uit de lucht te filteren. Neem de voor uw materiaal, personeel, toepassingsgeval en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling). Verzamel de ontstane stofdeeltjes op de plaats waar deze ontstaan, voorkom dat ze neerslaan in de omgeving. Gebruik geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende stofdeeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op. Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Zie bladzijde 2. 1 Extra handgreep (afneembaar) 2Stelknop voor de voorkeuze van de trilfrequentie 3 Turboboost-schakelaar 4 Vergrendelknop voor continu-inschakeling 5 Drukschakelaar

Afsluitlijst 10 Schuurblad * 11 2 Klemelementen

1. Conformiteitsverklaring

2. Gebruik volgens de

veiligheidsvoorschriften

veiligheidsvoorschriften

• afhankelijk van de uitrusting/niet in de levering- somvang Controleer alvorens het apparaat in gebruik te nemen of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van het elektriciteitsnet. Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.

6.1 Extra handgreep (afneembaar)

Indien nodig kan de extra handgreep (1) worden afgeschroefd (rechtse schroefdraad).

6.2 Schuurblad aanbrengen

Schuurblad met klithechting Gemakkelijk aan te brengen en af te nemen dankzij de klithechting. Het schuurblad eenvoudig zo aandrukken, dat de gaten van het schuurblad (10) en de schuurschijf (12) samenvallen. Schuurblad zonder klithechting Het schuurblad met één klemelement (11) vast- klemmen. Strak over de schuurschijf (12) trekken en met het andere klemelement vastklemmen.

7.1 In-/uitschakelen, continu-inschakeling

Druk de drukschakelaar (5) in om de machine in te schakelen. Bij continu gebruik kan de drukschakelaar met de vastzetknop (4) vastgezet worden. Voor het uitschakelen de drukschakelaar (5) opnieuw indrukken.

7.2 Trilfrequentie instellen

Wanneer de turboboost-schakelaar (3) uitgescha- keld is, kan met de stelknop (2) de trilfrequentie worden ingesteld. Dit is ook tijdens het lopen moge- lijk. Aanbevolen instellingen trilfrequentie: Kunststof . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 Metaal, plexiglas

, oude verflagen . . . . . 3-4 Grof- en fijnschuren, hout . . . . . . . . . . . . . 5 De optimale instelling kan het beste worden vastge- steld door deze in de praktijk uit te proberen.

7.3 Turboboost-schakelaar

Gebruik de turboboost-schakelaar (3) om tijdens het werk extra vermogen voor een maximale afname bij te schakelen.

Voor een optimale stofafzuiging het schuurblad zo aanbrengen, dat de gaten van het schuurblad (10) en de schuurschijf (12) samenvallen. Opmerking: Voor het schuren van abrasief materiaal (bijv. gips enz.) raden wij u aan, een geschikte afzuiging te installeren (externe afzuiging). Geïntegreerde afzuiging: De stofzak (8) op het uitblaasstuk (7) steken. Voor het verwijderen de stofzak (8) naar achteren eraf trekken. Voor een optimaal zuigvermogen dient u de stofzak (8) op tijd te legen. Externe afzuiging: Sluit een geschikte afzuiging aan op het uitblaasstuk (7). - Stofzak legen: afsluitlijst (9) verwijderen. Stofzak (8) legen, indien nodig met een zuiger reinigen. Stofzak weer met de afsluitlijst (9) sluiten. De machine regelmatig reinigen. Daarbij de ventilatiesleuven van de motor met een stofzuiger uitzuigen. Versleten schuurschijf (12) vervangen - Bevestigingsschroeven (op de onderkant van de schuurschijf) eruit schroeven. - Schuurschijf afnemen. - Schuurschijf (als reserve) zie pagina 2. - Schuurschijf aanbrengen. - De bevestigingsschroeven (aan de onderkant van de schuurschijf) weer indraaien (de schroef moet in de draadwinding worden geschroefd!) en aantrekken (aanhaalkoppel = 3,5 Nm +/- 0,2 Nm). Gebruik alleen origineel Metabo toebehoor. Aanwijzing: Toebehoor van Metabo is afgestemd op de klithechting van de machine. Dit leidt tot een lange levensduur an de klithechting. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman worden uitgevoerd! Een defecte stroomkabel mag alleen worden vervangen door een speciale, orginele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service. Als de netaansluitleiding van deze machine beschadigd wordt, moet hij door de fabrikant of zijn klantendienst vervangen worden om gevaar te vermijden. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

6. Inbedrijfstelling

8. Reiniging, onderhoud

Onderdeellijsten kunt u via www.metabo.com downloaden. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebe- horen. Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische appa- raten en de vertaling hiervan in de nationale wetge- ving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu- vriendelijke wijze te worden afgevoerd. Toelichting bij de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbe- houden. A =afmeting van de schuurschijf

=trilfrequentie bij onbelast toerental (stel- knop)

0, TB =trilfrequentie bij onbelast toerental (turboboost-schakelaar)

1, TB =trilfrequentie bij nominale belasting (turboboost-schakelaar) S =trillingskringdiameter m =gewicht zonder netsnoer Meetgegevens volgens de norm EN 62841. Machine van beveiligingsklasse II ~ Wisselstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereed- schap of het inzetgereedschap kan de daadwerke- lijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 62841:

=trillingsemissiewaarde (oppervlakten schuren)

=onzekerheid (trilling) Karakteristiek A-gekwalificeerd geluidsniveau

= onzekerheid Draag gehoorbescherming!
