MANUAL DE USUARIO DBF 457 METABO

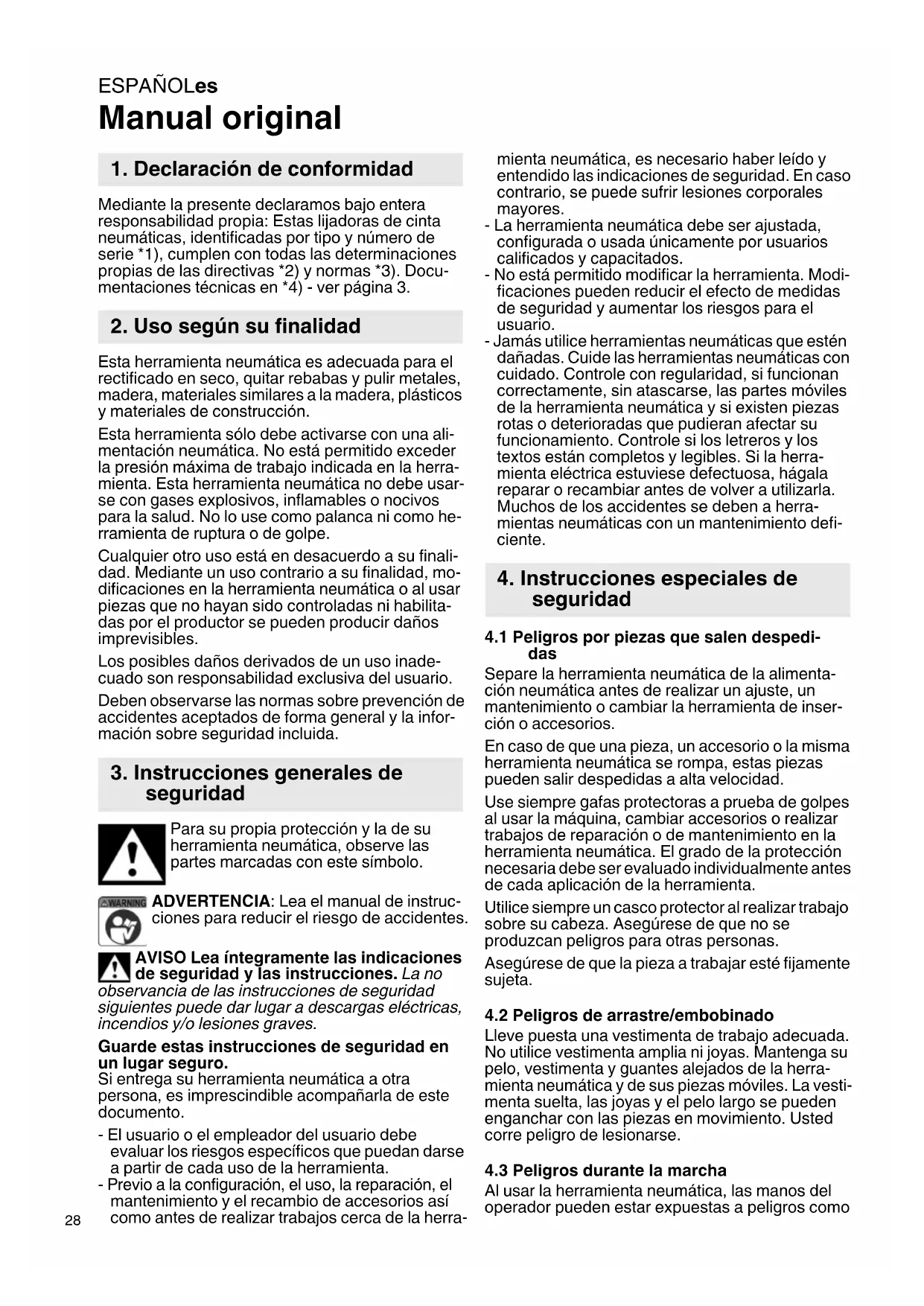

Manual original Mediante la presente declaramos bajo entera responsabilidad propia: Estas lijadoras de cinta neumáticas, identificadas por tipo y número de serie *1), cumplen con todas las determinaciones propias de las directivas *2) y normas *3). Docu- mentaciones técnicas en *4) - ver página 3. Esta herramienta neumática es adecuada para el rectificado en seco, quitar rebabas y pulir metales, madera, materiales similares a la madera, plásticos y materiales de construcción. Esta herramienta sólo debe activarse con una ali- mentación neumática. No está permitido exceder la presión máxima de trabajo indicada en la herra- mienta. Esta herramienta neumática no debe usar- se con gases explosivos, inflamables o nocivos para la salud. No lo use como palanca ni como he- rramienta de ruptura o de golpe. Cualquier otro uso está en desacuerdo a su finali- dad. Mediante un uso contrario a su finalidad, mo- dificaciones en la herramienta neumática o al usar piezas que no hayan sido controladas ni habilita- das por el productor se pueden producir daños imprevisibles. Los posibles daños derivados de un uso inade- cuado son responsabilidad exclusiva del usuario. Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la infor- mación sobre seguridad incluida. Para su propia protección y la de su herramienta neumática, observe las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instruc- ciones para reducir el riesgo de accidentes. AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas instrucciones de seguridad en un lugar seguro. Si entrega su herramienta neumática a otra persona, es imprescindible acompañarla de este documento. - El usuario o el empleador del usuario debe evaluar los riesgos específicos que puedan darse a partir de cada uso de la herramienta. - Previo a la configuración, el uso, la reparación, el mantenimiento y el recambio de accesorios así como antes de realizar trabajos cerca de la herra- mienta neumática, es necesario haber leído y entendido las indicaciones de seguridad. En caso contrario, se puede sufrir lesiones corporales mayores. - La herramienta neumática debe ser ajustada, configurada o usada únicamente por usuarios calificados y capacitados. - No está permitido modificar la herramienta. Modi- ficaciones pueden reducir el efecto de medidas de seguridad y aumentar los riesgos para el usuario. - Jamás utilice herramientas neumáticas que estén dañadas. Cuide las herramientas neumáticas con cuidado. Controle con regularidad, si funcionan correctamente, sin atascarse, las partes móviles de la herramienta neumática y si existen piezas rotas o deterioradas que pudieran afectar su funcionamiento. Controle si los letreros y los textos están completos y legibles. Si la herra- mienta eléctrica estuviese defectuosa, hágala reparar o recambiar antes de volver a utilizarla. Muchos de los accidentes se deben a herra- mientas neumáticas con un mantenimiento defi- ciente.

4.1 Peligros por piezas que salen despedi-

das Separe la herramienta neumática de la alimenta- ción neumática antes de realizar un ajuste, un mantenimiento o cambiar la herramienta de inser- ción o accesorios. En caso de que una pieza, un accesorio o la misma herramienta neumática se rompa, estas piezas pueden salir despedidas a alta velocidad. Use siempre gafas protectoras a prueba de golpes al usar la máquina, cambiar accesorios o realizar trabajos de reparación o de mantenimiento en la herramienta neumática. El grado de la protección necesaria debe ser evaluado individualmente antes de cada aplicación de la herramienta. Utilice siempre un casco protector al realizar trabajo sobre su cabeza. Asegúrese de que no se produzcan peligros para otras personas. Asegúrese de que la pieza a trabajar esté fijamente sujeta.

4.2 Peligros de arrastre/embobinado

Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de la herra- mienta neumática y de sus piezas móviles. La vesti- menta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. Usted corre peligro de lesionarse.

4.3 Peligros durante la marcha

Al usar la herramienta neumática, las manos del operador pueden estar expuestas a peligros como

1. Declaración de conformidad

2. Uso según su finalidad

3. Instrucciones generales de

4. Instrucciones especiales de

p. ej. cortes, excoriaciones y calor. Utilice guantes adecuados como protección de las manos. El operador y el personal de mantenimiento deben estar en la disposición física para poder controlar el tamaño, el peso y la potencia de la herramienta neumática. Agarre correctamente la herramienta neumática: Esté dispuesto a contrarrestar los movimientos normales y repentinos, sujetando la máquina con ambas manos. Trabaje sobre una base firme y mantenga el equili- brio en todo momento. Evite una puesta en marcha fortuita del aparato. En caso de haber una interrupción de la alimentación neumática, desconecte la herramienta neumática con el interruptor principal. Utilice únicamente los lubricantes recomendados por el productor. Utilice un equipo de protección y en todo caso unas gafas de protección. Usando un equipo de protec- ción como lo son guantes o ropa de protección, mascarilla, zapatos de seguridad antideslizantes, casco protector o protección auricular, depen- diendo del modo y el uso del aparato, se reduce el riesgo de sufrir lesiones por lo que se recomienda hacerlo. Controle el cabezal de lija antes de cada uso. No lo utilice si éste está rasgado, roto o si se ha caído. Evite el contacto directo con la cinta de lijado para evitar magulladuras o cortes en las manos o en otras partes del cuerpo. Utilice guantes adecuados como protección de las manos. Nunca utilice la máquina sin haber puesto antes el papel lija. Si se utiliza la máquina sobre plástico o sobre otros materiales no conductores se corre el riesgo de una descarga electroestática. Al trabajar piezas pueden generarse polvos o vapores inflamables o explosivos. Se corre el riesgo de una explosión o de una ignición. Utilice siempre un sistema de aspiración o de supresión que sea adecuado para el material.

4.4 Peligro por movimientos repetitivos

Al trabajar con la herramienta neumática pueden producirse sensaciones incómodas en las manos, los brazos, los hombros, en el cuello o en otras partes del cuerpo. Posiciónese cómodamente al trabajar con la herra- mienta neumática, asegúrese de tener una posición fija y evite posiciones inadecuadas o aquellas en las que es difícil mantener el equilibrio. Al realizar trabajos más largos, se recomienda que el operador cambie su posición, lo cual puede ayudar a evitar incomodidades y el cansancio. En caso de que el operador sienta síntomas como, por ejemplo, malestar constante, molestias, dolor, comezón, entumecimiento, quemazón o rigidez, no debe ignorarse estas señales de aviso. El operador debe informar la situación al empleador y consultar a un médico calificado.

4.5 Peligros por accesorios

Separe la herramienta neumática de la alimenta- ción neumática antes de fijar o cambiar la herra- mienta de inserción o un accesorio. Utilice únicamente accesorios que hayan sido desarrollados para este aparato y que cumple con los requerimientos y los datos indicados en este manual de uso. Evite tener contacto directo con la herramienta de inserción durante o después del uso porque puede estar caliente o afilada. El número de revoluciones autorizado de la herra- mienta de inserción debe ser al menos tan alto como el número de revoluciones máximo indicado en la herramienta neumática. Si los accesorios giran a una velocidad mayor que la permitida pueden romperse y salir despedidos.

4.6 Peligros en el puesto laboral

Los principales motivos para sufrir lesiones en el puesto laboral es al resbalarse, tropezarse o caerse. Tenga cuidado con superficies que puedan haber quedado resbalosas después de usar la herramienta neumática así como posibles peligros de tropiezo generados por la manguera neumática. La herramienta neumática no ha sido desarrollada para usarse en un entorno explosivo y no está aislado contra el contacto con fuentes de corriente eléctrica. Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).

4.7 Peligros por polvos y vapores

Los polvos y vapores producidos al trabajar con la herramienta neumática pueden generar daños a la salud (como p. ej. cáncer, defectos congénitos, asma y/o dermatitis); es imprescindible realizar una evaluación de riesgo en relación a estos peligros y aplicar mecanismo de regulación adecuados. En la evaluación de riesgos deben incluirse el polvo generado por el uso de la herramienta neumática así como el polvo que puede arremolinarse por ello. Es importante usar y mantener la herramienta neumática según las recomendaciones presen- tadas en este manual a fin de reducir la liberación de polvo y de vapores a un mínimo. El aire de salida debe salir de tal manera que las polvaredas se reduzcan a un mínimo en un entorno polvoriento. En caso de generarse polvos y vapores, es muy importante controlarlos en el lugar donde se generan. Todos los accesorios previstos para la recolección, aspiración o supresión de polvo volátil o de vapores en la herramienta neumática deben usarse y mantenerse correctamente según lo indique el fabricante. Es importante elegir, mantener y recambiar los materiales de consumo y la herramienta de inser- ción conforme a las recomendaciones presentadasESPAÑOLes

en este manual a fin de evitar una intensificación de polvo o de vapores. Utilice las mascarillas protectoras según las indica- ciones del empleador o como se lo indique en las normas de protección laboral y de la salud.

4.8 Peligros por ruido

El efecto de altos niveles de ruido puede producir daños constantes de oído, la pérdida del oído u otros problemas como, por ejemplo, el tínito (silbido, sonidos en el oído). Es imprescindible realizar una evaluación de riesgo en relación a estos peligros y aplicar mecanismo de regulación adecuados. Parte de los mecanismos adecuados de regulación para reducir el riesgo son medidas como el uso de materiales aislantes a fin de evitar ruidos que se generen en las piezas a trabajar. Utilice los equipos de protección auricular según las indicaciones del empleador o como se lo indique en las normas de protección laboral y de la salud. Debe usarse y mantenerse la herramienta neumá- tica según las recomendaciones hechas en este manual a fin de evitar un incremento innecesario del nivel de ruido. Es importante elegir, mantener y recambiar los materiales de consumo y la herramienta de inser- ción conforme a las recomendaciones presentadas en este manual a fin de evitar un incremento del nivel de ruido. No está permitido retirar el silenciador integrado en la herramienta y éste siempre debe estar en perfecto estado de funcionamiento.

4.9 Peligro por vibraciones

El efecto de vibraciones puede producir daños en los nervios y problemas en la circulación sanguínea en manos y brazos. Use ropa caliente al trabajar en un entorno frío y mantenga sus manos calientes y secas. En caso de observar que la piel en los dedos o manos quede insensible, sienta cosquilleos, dolores o que la piel quede en blanco, interrumpa el trabajo con la herramienta neumática e informe a su empleador y consulte a un médico. Debe usarse y mantenerse la herramienta neumá- tica según las recomendaciones hechas en este manual a fin de evitar un incremento innecesario de las vibraciones. No agarre la herramienta neumática demasiado fuerte pero lo suficientemente segura, observando las fuerzas necesarias para contrarrestar el par de giro de la máquina porque el riesgo de vibraciones suele incrementarse mientras mayor es la fuerza que utiliza al agarrar la máquina.

4.10 Indicaciones adicionales de seguridad

Aire comprimido puede causar lesiones serias. Si la herramienta neumática no está en uso, previo al cambio de accesorios o al realizar trabajos de reparación, siempre es recomendable desconectar la alimentación de aire, despresurizar la manguera neumática y separar la herramienta neumática de la alimentación neumática. Jamás dirija el caudal de aire a sí mismo o contra otras personas. Mangueras sueltas pueden causar lesiones serias. Por lo tanto, controle siempre si las mangueras y los elementos de soporte estén en buen estado y que no se hayan soltado. En caso de utilizar acoplamientos giratorios univer- sales, debe colocarse pernos fijadores y utilizar seguros de manguera Whipcheck a fin de proteger la unión de la manguera con la herramienta neumá- tica o con otras mangueras en caso de que se dañe la unión de la manguera. Asegúrese de que no se exceda la presión máxima indicada en la herramienta neumática. Jamás agarre las herramientas neumáticas de la manguera.

4.11 Otras indicaciones de seguridad

- En caso de ser necesario, observe las normas de protección laboral y de prevención de accidentes al trabajar con compresores y herramientas neumáticas. -Asegúrese de no exceder la máxima presión laboral permitida indicada en los datos técnicos. - No sobrecargue el aparato. Utilice este equipo solamente dentro de los márgenes de potencia indicados en las Especificaciones técnicas. - Utilice lubricantes inofensivos. Ventile adecuada- mente su lugar de trabajo. En caso de haber un desgaste mayor: controle la herramienta neumá- tica y hágala reparar. - No utilice esta herramienta si no puede concen- trarse. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta si está cansado, ni tampoco después de haber consumido alcohol, drogas o medica- mentos. El no estar atento durante el uso de la herramienta puede provocarle serias lesiones. - Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar acci- dentes. - Asegure las herramientas neumáticas contra niños. - No guarde nunca la máquina a la intemperie sin protección ni en un ambiente húmedo. - Proteja la herramienta neumática, sobre todo la conexión neumática así como los elementos de mando, contra polvo y suciedad. - El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. El contacto o la inhalación del polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él. Algunas maderas, como la de roble o haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con aditivos para el tratamiento de maderas (cromato, conser- vantes para madera). El material con contenido de amianto solo debe ser manipulado por personal especializado.ESPAÑOL es

- Si es posible, utilice algún sistema de aspira- ción de polvo. - Para alcanzar un elevado grado de aspiración de polvo, emplee un aspirador Metabo junto con esta herramienta neumática. - Ventile su lugar de trabajo. - Se recomienda utilizar una máscara de protec- ción contra el polvo con clase de filtro P2. - Observe la normativa vigente en su país respecto al material que se va a manipular. - No pueden trabajarse materiales que produzcan polvo o vapores perjudiciales para la salud (p. ej. asbesto). - Asegure la pieza de trabajo para inmovilizarla, p. ej. con ayuda de dispositivos de sujeción. - Durante el lijado de metales se proyectan chispas. Asegúrese de que nadie pueda resultar herido. Debido al peligro de incendio, no debe haber materiales inflamables en las inmedia- ciones (área de alcance de las chispas). - Se recomienda utilizar una instalación de aspira- ción fija. - Sostenga la herramienta con ambas manos y por las empuñaduras. El usuario puede resultar herido por la pérdida del control de la herra- mienta. - Jamás coloque su mano cerca de piezas girato- rias del aparato o de la cinta abrasiva rotante. - Retire el polvo de amolado u otros residuos simi- lares únicamente con la máquina en reposo. - La velocidad permitida de la cinta abrasiva debe ser al menos tan alta como la velocidad de cinta durante la marcha en vacío. Una cinta abrasiva que gire más rápido de lo permitido puede arran- carse y salir volando. - Previo a cada uso controle si la cinta abrasiva ha sido montada correctamente y se encuentra completamente sobre los rodillos. Realizar una marcha de prueba: Haga funcionar la máquina en la marcha en vacío durante 30 segundos en una posición segura. En caso de que surjan vibra- ciones mayores o si surge algún otro problema, pare inmediatamente la máquina. Si esto ocurriera, examine la máquina para determinar la causa. La información de este manual de uso se indica según sigue: ¡Peligro! Advertencia de daños personales o medioambientales. ¡Atención! Advertencia de daños materiales.

4.12 Símbolos en la herramienta neumática

Lea el manual de uso antes de la puesta en marcha. Use protección ocular Use auriculares protectores Sentido de giro Véase la página 2. 1 Cabezal abrasivo

Tornillo prisionero para el ajuste del cabezal de lija 3 Empuñadura adicional 4 Interruptor (conectar y desconectar) 5Bloqueo de conexión 6 Salida de aire 7 Conexión neumática con filtro 8 Racor de conexión 1/4" 9 Tornillo regulador para ajustar las revoluciones 10 Botón giratorio para ajustar el dispositivo abrasivo y para regular la marcha de banda 11 Brazo tensor para el cambio de cinta abrasiva 12 Dispositivo abrasivo 13 Cinta abrasiva* 14 Tornillo para la fijación de la cubierta 15 Flechas (Dirección de giro del eje de accionamiento

• según la versión/no incluido en el volumen de suministro

6.1 Previo a la primera puesta en marcha

Montar los racores de conexión (8).

6.2 Montar la empuñadura adicional

Utilice siempre una empuñadura adicional (3) para trabajar. Atornillar fijamente la empuña- dura adicional.

6.3 Gire el cabezal abrasivo (1) hasta la

posición de trabajo Suelte el tornillo prisionero (2) con la llave hexa- gonal y gire el cabezal abrasivo (1) según necesite y según las condiciones de trabajo. El cabezal abra- sivo debe encontrarse en el área de trabajo indi- cado y permitido (véase imagen A, página 2)). Ajuste firmemente tornillo prisionero (2). Antes de cada inicio de trabajo compruebe la fijación correcta del tornillo prisionero (2) para que el cabezal abrasivo (1) no gire. De otra manera la cinta abrasiva (13) podría tener contacto con el usuario. El usuario puede resultar herido por la pérdida del control de la herramienta.

6.4 Cambio de cinta abrasiva

Véase figura B, página 2. - Suelte manualmente el tornillo (14) y retire la cubierta (16). - Tire del brazo tensor (11) hacia atrás y retire la cinta abrasiva (13). - Coloque la nueva cinta abrasiva en los rodillos de modo que la dirección de movimiento (flechas de la parte interior de la cinta abrasiva) coincida con la flecha (15) de la cubierta. Coloque la cinta abrasiva primero sobre el eje de accionamiento,

5. Descripción general

6. FuncionamientoESPAÑOLes

después en el rodillo en el dispositivo abrasivo (12). - Monte nuevamente la cubierta (16) fije el tornillo (14) manualmente. - Compruebe el funcionamiento de la cinta y, en caso necesario, ajústela (véase capítulo6.5).

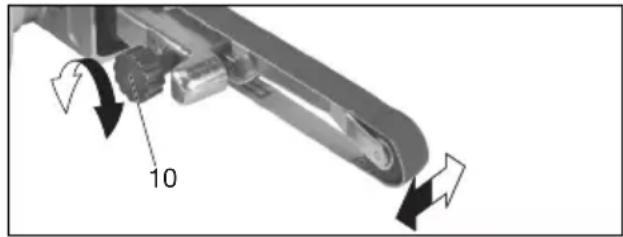

6.5 Ajuste de la rodadura de la cinta

Separe la alimentación de aire de la herra- mienta neumática. Regule la cinta abrasiva con el tornillo (10) (con la herramienta en marcha y desconectada) de modo que funcione en el centro del rodillo.

6.6 Proceso de lijado

Conecte primero la herramienta y sitúela después sobre la pieza de trabajo. Coloque la máquina con la cinta abrasiva sobre el material paralelamente a la superficie de la pieza. Mantenga la herramienta en movimiento de forma constante, ya que, de lo contrario, pueden produ- cirse cavidades en el material.

6.7 Cambiar dispositivo abrasivo

Véase figura C, página 2. - Retire la cinta abrasiva (véase capítulo 6.4). - Retire tornillo (10) y saque el dispositivo abrasivo (12). - Monte otro dispositivo abrasivo tal como se indica (observe que la nariz al final del dispositivo abra- sivo debe indicar en dirección del brazo tensor, véase figura C). - Sujétela con el tornillo (10). - Coloque la cinta abrasiva (véase capítulo 6.4). - Ajuste el funcionamiento de la cinta (véase capí- tulo 6.5).

6.8 Usar la herramienta neumática

Sostenga siempre la herramienta con ambas manos. Conecte primero la herramienta y sitúela después sobre la pieza de trabajo. Una vez se ha desconectado la herramienta, espere a depositarla hasta que el motor esté parado. A fin de desarrollar la potencia completa de su herramienta neumática, utilice siempre mangueras neumáticas con un diámetro interior de por lo menos 10mm. Un diámetro demasiado pequeño puede reducir claramente la potencia de la herra- mienta. ¡Atención! La línea neumática no debe con- tener agua condensada. ¡Atención! A fin de que la herramienta tenga una larga vida útil, debe alimentársela lo sufi- ciente con aceite neumático. Esto puede suceder de la siguiente manera: – Use aire a presión con aceite, montando un vola- tilizador de aceite. – Sin volatilizador de aceite: lubricar diariamente a mano en la conexión de aire a presión. Aprox. 3- 5 gotas de aceite neumático para cada 15 minu- tos de marcha en caso de una aplicación cons- tante. En caso de que la herramienta estuvo sin usar du- rante varios días, aplicar manualmente unas 5 go- tas de aceite neumático en el racor de conexión de aire a presión. ¡Atención! Dejar la máquina en ralentí sólo durante poco tiempo.

2. Ajustar presión de trabajo (a medir en la entra-

da de aire con herramienta neumática conecta- da). Máxima presión de trabajo permitida, véa- se capítulo "Datos técnicos".

3. Conecte la herramienta neumática a la alimen-

(4). Ajuste las revoluciones en el disco regulador (9). (El ajuste óptimo se puede determinar me- diante la práctica). Desconectar la herramienta: suelte el interrup- tor (4)

5. No apretar la herramienta con fuerza contra la

superficie de lijado. Una presión excesiva no mejora la potencia de lijado, sino todo lo con- trario.

6. Para un manejo óptimo: abrase en el lado en el

que se mueva la cinta abrasiva en la máquina.

¡Peligro! Previo a cualquier trabajo en la má- quina desconecte la conexión neumática. ¡Peligro! Cualquier trabajo de reparación o de mantenimiento que exceda el descrito en este capítulo debe ser efectuado exclusivamente por especialistas. - Asegure la seguridad de la herramienta neumá- tica mediante un mantenimiento constante de ésta. - Controle la posición fija de los atornillamientos y, en caso de ser necesario, ajústelos. - Limpie el filtro en la conexión neumática por lo menos una vez a la semana. - Se recomienda montar un reductor de presión con separador de agua y volatilizador de aceite a la herramienta neumática. - En caso de un consumo mayor de aceite o de aire, controle la herramienta neumática y, en caso de ser necesario, hágala reparar. (véase el capítulo 9.) - Controle con regularidad y después de cada uso las revoluciones y realice un control sencillo del nivel de vibraciones.

7. Mantenimiento y conservaciónESPAÑOL es

- Evite el contacto con sustancias peligrosas que pueden haberse ubicado sobre la herramienta. Use siempre un equipo de protección y elimine sustancias peligrosas mediante medidas adecuadas, antes de realizar el mantenimiento.

Utilice únicamente accesorios Metabo originales. Utilice únicamente accesorios que hayan sido desarrollados para esta herramienta neumática y que cumple con los requerimientos y los datos indi- cados en este manual de uso. Programa completo de accesorios véase www.metabo.com o catálogo. ¡Peligro! Reparaciones en herramientas neumáticas sólo deben realizarlas especia- listas y usar para ello repuestos originales de Metabo. Si su herramienta neumática Metabo necesita ser reparada sírvase dirigir a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede descargar listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas neumáticas, embalaje y accesorios usados. No deben producirse peligros para personas ni para el medio ambiente. Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modifica- ciones conforme al avance técnico.

=Requerimiento de aire

max. = Máxima presión de trabajo permitida

=Longitud de la cinta abrasiva

=Velocidad de la cinta en la marcha en vacío

=Diámetro interior de la manguera C =Rosca de conexión A=Medidas: Largo x ancho x alto m=Peso Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta y compararla con otras herra- mientas. Dependiendo de la condición de uso, estado de la herramienta o de las herramientas de uso, la carga real puede ser mayor o menor. Consi- dere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización. Vibración (Valor efectivo de la aceleración; EN 28927) :

=Valor de emisión de vibraciones

=Inseguridad de medición (vibración) Nivel de ruido (EN ISO 15744):

=Nivel de intensidad acústica

=Nivel de potencia acústica

= Inseguridad de medición ¡Use auriculares protectores!

10. Protección ecológica
