| Termék típusa | Pneumatikus szalagcsiszoló |
| Márka | Metabo |
| Modell | DBF 457 |
| Használat | Fémek, fa, műanyagok száraz csiszolása, sorjázása és polírozása |
| Tápellátás | Sűrített levegő |
| Légcsatlakozó | 1/4\"-os dugaszolható csatlakozó |
| Megengedett maximális üzemi nyomás | Lásd a használati utasítás műszaki adatait |
| Üresjárati szalagsebesség | Lásd a használati utasítás műszaki adatait |
| Csiszolószalag hossza | Lásd a használati utasítás műszaki adatait |
| Kiegészítő fogantyú | Igen, eltávolítható és állítható |
| Állítható csiszolófej | Igen, rögzítőcsavarral |
| Sebességállítás | Igen, szabályozócsavarral |
| Kenés | Ajánlott pneumatikus olaj (3-5 csepp 15 percenként) |
| Beépített hangtompító | Igen, ne távolítsa el |
| Védőburkolat | Igen, szalagcseréhez eltávolítható |
| Tartozékok | Csiszoló adapter, csiszolószalag (felszereltségtől függően) |
| Karbantartás | Hetente tisztítsa meg a légcsatlakozó szűrőjét, rendszeresen kenje |
| Biztonság | Blokkolható kapcsoló, részletes biztonsági utasítások |
| Pótalkatrészek | Csak eredeti Metabo tartozékok |
Gyakran ismételt kérdések - DBF 457 METABO
Felhasználói kérdések a következőről DBF 457 METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csiszológép PDF formátumban ingyenesen! Találja meg kézikönyvét DBF 457 - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DBF 457 márka METABO.

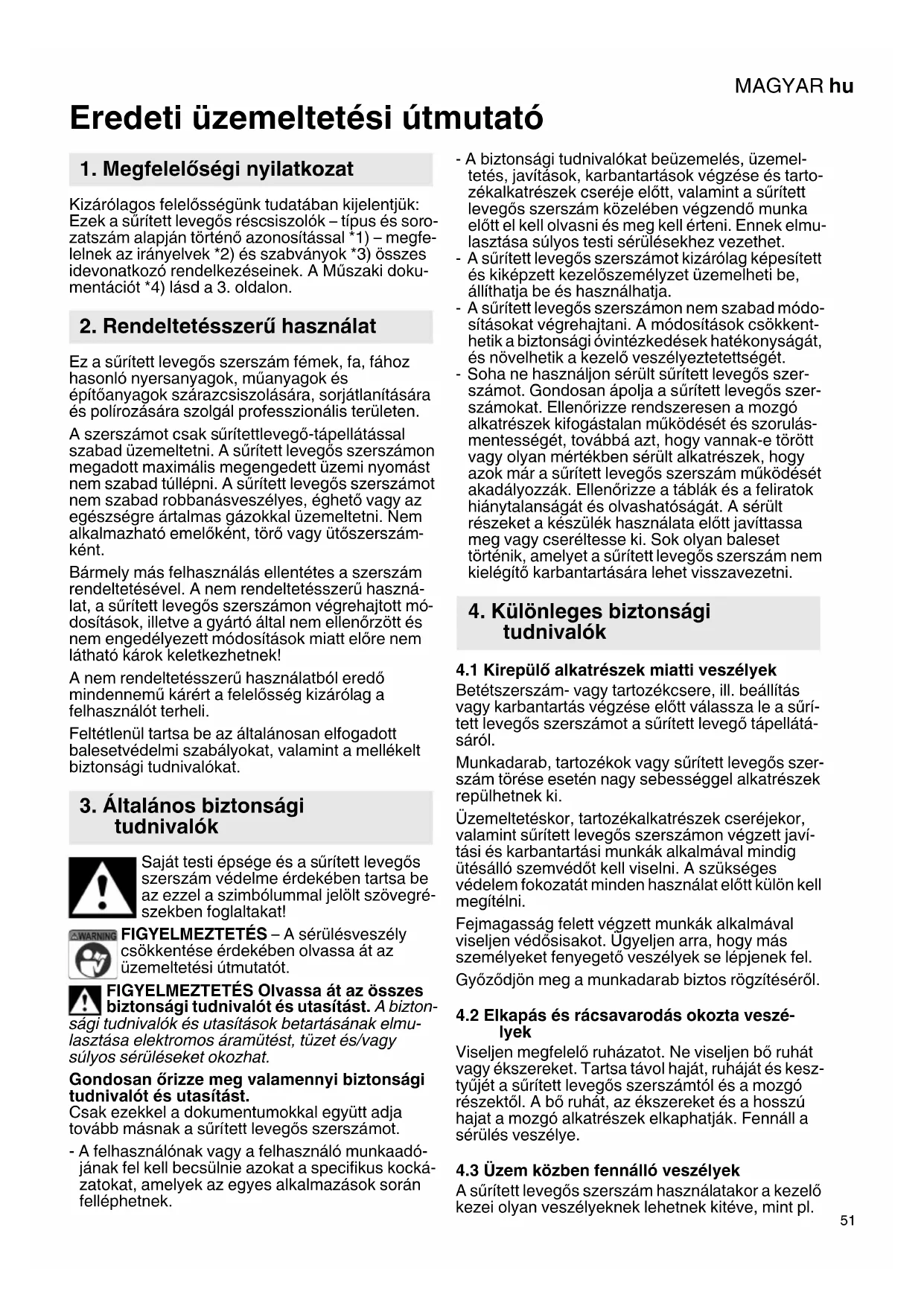

HASZNÁLATI ÚTMUTATÓ DBF 457 METABO
hu Eredeti üzemeltetési útmutató 51
Eredeti üzemeltetési útmutató
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek a sürített levegős réscsiszolók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon.
2. Rendeltetésszerű használat
Ez a sűrített levegős szerszám fémek, fa, fához hasonló nyersanyagok, műanyagok és építőanyagok szárazcsiszolására, sorjátlanítására és polírozására szolgál professzionális területen.
A szerszámot csak sürítettlevegő-tápellátással szabad üzemeltetni. A sürített levegős szerszámon megadott maximális megengedett üzemi nyomást nem szabad túllépni. A sürített levegős szerszámot nem szabad robbanásveszélyes, éghető vagy az egészségre ártalmas gázokkal üzemeltetni. Nem alkalmazható emelőként, törő vagy ütőszerszám-ként.
Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű használat, a sürített levegős szerszámon végrehajtott módosítások, illetve a gyártó által nem ellenőrzött és nem engedélyezett módosítások miatt előre nem látható károk keletkezhetnek!
A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.
Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat.
3. Általános biztonsági tudnivalók
Saját testi épsége és a sürített levegős szerszám védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át az üzemeltetési útmutatót.
FIGYELMEZTETÉS Olvassa át az összes biztonsági tudnivalót és utasítást. A bizton-
sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Gondosan órizze meg valamennyi biztonsági tudnivalót és utasítást.
Csak ezekkel a dokumentumokkal együtt adja tovább másnak a sürített levegős szerszámot.
- A felhasználónak vagy a felhasználó munkaadójának fel kell becsülnie azokat a specifikus kockázatokat, amelyek az egyes alkalmazások során felléphetnek.
- A biztonsági tudnivalókat beüzemelés, üzemeltetés, javítások, karbantartások végzése és tartozékalkatrészek cseréje előtt, valamint a sürített levegős szerszám közelében végzendő munka előtt el kell olvasni és meg kell érteni. Ennek elmulasztása súlyos testi sérülésekhez vezethet.
- A sürített levegős szerszámot kizárólag képesített és kiképzett kezelőszemélyzet üzemelheti be, állíthatja be és használhatja.
- A sürített levegős szerszámon nem szabad módosításokat végrehajtani. A módosítások csökkenthetik a biztonsági óvintézkedések hatékonyságát, és növelhetik a kezelő veszélyeztetettségét.
- Soha ne használjon sérült sürített levegős szerszámot. Gondosan ápolja a sürített levegős szerszámokat. Ellenőrizze rendszeresen a mozgó alkatrészek kifogástalan működését és szorulásmentességét, továbbá azt, hogy vannak-e törött vagy olyan mértékben sérült alkatrészek, hogy azok már a sürített levegős szerszám működését akadályozzák. Ellenőrizze a táblák és a feliratok hiánytalanságát és olvashatóságát. A sérült részeket a készülék használata előtt javíttassa meg vagy cseréltesse ki. Sok olyan baleset történik, amelyet a sürített levegős szerszám nem kielégítő karbantartására lehet visszavezetni.
4. Különleges biztonsági tudnivalók
4.1 Kirepülő alkatrészek miatti veszélyek
Betétszerszám- vagy tartozékcsere, ill. beállítás vagy karbantartás végzése előtt válassza le a sürített levegős szerszámot a sürített levegő tápellátásáról.
Munkadarab, tartozékok vagy sürített levegős szerszám törése esetén nagy sebességgel alkatrészek repülhetnek ki.
Üzemeltetéskor, tartozékalkatrészek cseréjekor, valamint sürített levegős szerszámon végzett javítási és karbantartási munkák alkalmával mindig ütésálló szemvédőt kell viselni. A szükséges védelem fokozatát minden használat előtt külön kell megítélni.
Fejmagasság felett végzett munkák alkalmával viseljen védősisakot. Ügyeljen arra, hogy más személyeket fenyegető veszélyek se lépjenek fel.
Győződjön meg a munkadarab biztos rögzítéséről.
4.2 Elkapás és rácsavarodás okozta veszélyek
Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol haját, ruháját és kesztyűjét a sürített levegős szerszámtól és a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. Fennáll a sérülés veszélye.
4.3 Üzem közben fennálló veszélyek
A sürített levegős szerszám használatakor a kezelő kezei olyan veszélyeknek lehetnek kitéve, mint pl.
MAGYARhu
vágások, horzsolódások és hőhatás. Viseljen megfelelő, a kezeit védő kesztyűt.
A sürített levegős szerszám mérete, súlya és teljesítménye miatt a kezelőnek és a karbantartó személyzetnek fizikailag alkalmasnak kell lennie a szerszám biztos használatára.
Tartsa helyesen a sürített levegős szerszámot: álljon készen arra, hogy ellenhatást fejtsen ki a normal vagy hirtelen mozgásokkal szemben – legyen mindkét keze készenlétben.
Ügyeljen arra, hogy biztosan álljon, és az egyensúlyát mindig tartsa meg.
Kerülje el a véletlenszerű bekapcsolást. A levegőellátás kimaradása esetén kapcsolja ki a be-/kikapcsolóval a sűrített levegős szerszámot.
Csak a gyártó által ajánlott kenőanyagokat használja.
Viseljen személyi védőfelszerelést és mindig használjon védőszemüveget. A készülék fajtájának és alkalmazási területének megfelelő személyi védőfelszerelések, pl. védőkesztyű, védőöltözék, porvédő maszk, csúszásbiztos védőcipő, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát, ezért ajánlott.
Minden használat előtt ellenőrizze a csiszolófejet. Ne használja, ha az repedt, törött vagy leesett.
A kezek vagy más testrészek becsípődésének, illetve elvágásának elkerülésére kerülje a csiszolószalaggal való közvetlen érintkezést. Viseljen megfelelő, a kezeit védő kesztyűt.
Soha ne használja a gépet felhelyezett csiszolóanyag nélkül.
A gép műanyagon vagy más, nem vezető anyagokon való használatakor fennáll az elektrosztatikus kisülés veszélye.
Az anyagok megmunkálása során robbanásveszélyes vagy éghető porok vagy gözök keletkezhetnek. Fennáll a robbanás vagy tűz keletkezésének a veszélye. Használjon mindig a megmunkálandó anyaghoz való porelszívó vagy porelnyomó rendszert.
4.4 Az ismétlódó mozgások okozta veszélyek
Sürített levegős szerszámmal végzett munka során kellemetlen érzet támadhat a kezekben, karokban, vállakban, nyaki zónában vagy egyéb testrészekben.
Sürített levegős szerszámmal végzett munkához vegyen fel kényelmes testtartást, ügyeljen a biztonságos tartásra, és kerülje a kedvezötlen, ill. azokat a testhelyzeteket, amelyekben nehéz az egyensúly megtartása. A kezelőnek hosszú ideig tartó munka közben változtatnia kell a testtartását, ez segíthet a kellemetlen következmények és az elfáradás elkerülésében.
Ha a felhasználó olyan tünetek fellépését érzékeli, mint pl. tartósan rossz közérzet, panaszok, zaka-tolás, fájdalom, bizsergés, suketség, égető érzés vagy merevség, akkor ne hagyja figyelmen kívül ezeket a figyelmeztető jeleket. A kezelő tájékoztassa ezekröl a munkaadóját, és konzultáljon szak-képzett orvossal.
4.5 A tartozékok okozta veszélyek
Betétszerszám vagy tartozék rögzítése vagy cseréje előtt válassza le a sürített levegős szerszámot a levegőellátásról.
Csak olyan tartozékot használjon, amely ehhez a készülékhez készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak.
Kerülje a közvetlen kapcsolatot a betétszer- számmal használat közben és után, mert az forró és éles lehet.
A betétszerszám megengedett fordulatszámának legalább a sürített levegős szerszámon megadott maximális fordulatszám értékét el kell érnie. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szerteszét repülhetnek.
4.6 Veszélyek a munkahelyen
A munkahelyi sérülések fő okai a megcsúszás, megbotlás és az elesés. Ügyeljen az olyan felületekre, amelyek a sürített levegős szerszám használata folytán csúszóssá válhatnak, ügyeljen továbbá a levegőtömlő miatt fennálló megbotlási veszélyre.
A sürített levegős szerszámot nem robbanásveszélyes légtérben való használatra tervezték, és nem rendelkezik az elektromos áramforrásokkal való érintkezés elleni szigeteléssel.
Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben nincsen áram-, víz- vagy gázvezeték.
4.7 Por és gözök okozta veszélyek
A sürített levegős szerszám használatakor keletkező porok és gőzök egészségkárosodást (pl. rák, születési rendellenesség, asztma és/vagy börbetegség) okozhatnak; ezen veszélyek vonatkozá-sában elengedhetetlen a kockázatok felmérése és megfelelő szabályozási mechanizmusok életbe léptetése.
A kockázatfelmérésnél figyelembe be kell venni a sürített levegős szerszám használatakor keletkező port és az ekkor esetlegesen felkavarodó egyéb meglevő port is.
A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani, hogy a felszabaduló porok és gözök mennyisége minimumra csökkenjen.
A távozó levegőt úgy kell elvezetni, hogy poros környezetben a por felkavarodása minimumra csökkenjen.
Ha por vagy göz keletkezik, a fő feladat azok elle-nőrzés alatt tartása a felszabadulásuk helyén.
Minden, a szálló por vagy göz felfogására, elszívására vagy elnyomására szolgáló beépített alkatrészt vagy tartozékot a gyártó utasításainak megfelelően, szabályszerűen kell használni és karbantartani.
A fogyó anyagokat és a betétszerszámot a jelen útmutató ajánlásainak megfelelően kell kiválasz-
tani, karbantartani és cserélni a por- vagy gözképződés szükségtelen fokozódásának elkerülése céljából.
Használja a munkaadója utasításainak megfelelő, vagy a munka- és egészségvédelmi előírásokban megkövetelt, légzőszerveket védő berendezéseket.
4.8 Zaj által okozott veszélyek
Magas zajszint hatására elégtelen hallásvédelem esetén tartós halláskárosodás, hallásvesztés és egyéb problémák léphetnek fel, pl. tinnitus (csengés, zúgás, sípolás vagy zümmögés a fülben).
Ezen veszélyek vonatkozásában elengedhetetlen a kockázatfelmérés végrehajtása és megfelelő szabályozási mechanizmusok életbe léptetése.
A kockázat csökkentésére alkalmas szabályozási mechanizmusok közé olyan intézkedések tartoznak, mint a hangcsillapító anyagok alkalmazása, amelyekkel megakadályozható a csengő zajok fellépése a munkadarabokon.
Használja a munkaadója utasításai szerinti és a munka- és egészségvédelmi előírásokban megkövetelt hallásvédelmi berendezéseket.
A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani a zajszint felesleges növekedésének elkerüléséhez.
A felhasználásra kerülő anyagokat és a betétszer-számot a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a zajszint szükségtelen növekedésének elkerüléséhez.
Az integrált hangcsillapítót nem szabad eltávolítani, és annak jó állapotban kell lennie.
4.9 Rezgések által okozott veszélyek
A rezgések az idegrendszer károsodását okozhatják, ill. a kezekben és a karokban vérkeringési zavarokat idézhetnek elő.
Hideg környezetben végzett munka esetén viseljen meleg ruházatot, tartsa a kezeit melegen és szárazon.
Ha azt észleli, hogy a bör az ujjain vagy a kezein zsibbad, bizsereg, fáj vagy fehéren elszíneződik, hagyja abba a munkát a sürített levegős szerszámmal, tájékoztassa munkaadóját, és forduljon orvoshoz.
A sürített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani a rezgések felesleges felerősödésének elkerüléséhez.
A sürített levegős szerszámot nem túl erősen, de mégis biztonságosan megfogva és a szükséges kézi reakcióerők biztosításával tartsa, mert a rezgés kockázata a megfogási erő növekedésével rendszerint nagyobbá válik.
4.10 Egyéb biztonsági utasítások
A sürített levegő komoly sérüléseket okozhat.
Ha a sürített levegős szerszám nincs használatban, tartozékok cseréje vagy javítási munkák végzése elótt mindig el kell zárni a levegőbevezetést, a levegőtömlőt nyomásmentessé kell tenni, és a sürített levegős szerszámot le kell választani a sürített levegő bevezetéséről.
Soha ne irányítsa a levegő áramlását önmagára vagy más személyekre.
Az ide-oda vágódó tömlők komoly sérüléseket okozhatnak. Ezért mindig ellenőrizze a tömlők és rögzítőeszközeik sérülésmentes állapotát, és azt, hogy nem oldódtak-e ki.
Univerzális forgó csatlakozók (körmös csatlakozók) használata esetén reteszelőcsapokat kell alkalmazni és Whipcheck-tömlörögzítéseket kell használni védelemként a tömlő és a sürített levegős szerszám kapcsolatának, illetve a tömlők egymás közötti kapcsolatának megszakadása esetére.
Gondoskodjon arról, hogy ne lépje túl a sürített levegős szerszámon megadott maximális nyomásértéket.
A sürített levegős szerszámokat soha ne tartsa a tömlönél fogva.
4.11 További biztonsági tudnivalók
- Tartsa be a kompresszorok és a sürített levegős szerszámok használatára vonatkozó speciális munkavédelmi és balesetmegelőzési előírásokat.
- Ügyeljen arra, hogy ne lépje túl a műszaki adatokban megadott maximálisan megengedhető üzemi nyomást.
- Ne terhelje túl a szerszámot – csak a műszaki adatokban megadott teljesítménytartományban üzemeltesse.
- Problémamentesen használható kenőanyagokat alkalmazzon. Gondoskodjon a munkahely kielégítő szellőzéséről. Megnövekedett hozam esetén: vizsgálja meg a sürített levegős szerszámot, szükség esetén javíttassa meg.
- Ne dolgozzon a szerszámmal olyankor, amikor nem tud koncentrálni. Munka közben figyeljen oda, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a sűrített levegős szerszámmal. Ne használja a szerszámot, ha fáradt, ha kábítószerek, alkohol vagy gyógyszerek hatása alatt van. A szerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.
- Tartsa tisztán és jól megvilágítva a munkaterületét. A rendetlen és megvilágítatlan munkaterület baleseteket eredményezhet.
- Biztosítsa, hogy a sürített levegős szerszámokhoz ne férhessenek hozzá gyermekek.
- A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a szerszámot.
- Gondoskodjon a sürített levegős szerszám, kivált-képpen a sürített levegő csatlakozója és a kezelőszervek por és szennyezés elleni védelméröl.
- Egyesanyagok, mint pl. ólomtartalmú festé egyes fafajták, ásványok és fémek pora egész-ségkárosító lehet. Ezen porok érintése vagy belégzése allergiás reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedését okozhatja.
MAGYARhu
Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősülnek, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromá-tokkal, fakonzerváló szerekkel) együtt. Az azbesz-ttartalmú anyagokat csak szakemberek munkál-hatják meg.
- Lehetőleg alkalmazzon porelszívást.
- Annak érdekében, hogy a porelszívás jó hatékonyságú legyen, használjon megfelelő Metabo porelszívót ezzel a sűrített levegős szerszámmal együtt.
- Gondoskodjon a munkahely jó szellőzéséről.
- Javasoljuk, hogy viseljen P2 szüröosztályba tartozó légzésvédő maszkot.
- Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Ön országában érvényes előírásokat.
- Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gözök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmunkálni.
- Biztosítsa a munkadarabot megcsúszás ellen, pl. befogószerkezet segítségével.
- Fémék csiszolásakor szikraeső keletkezik. Ügyeljen arra, hogy ne veszélyeztessen személyeket. A tűzveszély miatt a közelben (a szikraeső sávjában) gyúlékony anyagok tárolása tilos.
- Ajánljuk telepített elszívóberendezés használatát.
- A gépet két kézzel fogja a fogantyúknál. A gép fölötti uralom elvesztése sérüléshez vezethet.
- Ne közelítsen kézzel a forgó géprészekhez vagy a forgó csiszolószalaghoz.
- A csiszolási port és más hasonló anyagot csak a gép nyugalmi helyzetében távolítsa el.
- A csiszolószalag megengedett legnagyobb sebessége legalább akkora legyen, mint a megadott üresjárati szalagsebesség. A megengedettnél gyorsabban mozgó csiszolószalag elszakadhat és darabjai szerteszét repülhetnek.
- Minden használat előtt ellenőrizze a csiszolószalag megfelelő felhelyezését, és a görgőkre való teljes felfekvését. Végezzen próbajáratást: működtesse a gépet üresjáratban 30 másodpercig biztonságos helyzetben. Jelentős rezgések vagy más hiányosságok jelentkezésekor azonnal állítsa le a gépet. Ha ilyen állapot lép fel, ellenőrizze a gépet, hogy a hiba okát megállapíthassa.
Ebben az üzemeltetési útmutatóban az egyes információkat az alábbi jelöléssel láttuk el:
Veszély! Személyi sérülés vagy környezeti kár keletkezhet.
Figyelem. Anyagi károk keletkezhetnek.
4.12 Szimbólumok sürített levegős szerszámon
Üzembe helyezés előtt olvassa el a kezelési útmutatót.
Viseljen szemvédőt
Viseljen hallásvédő eszközt
Forgásirány
5. Áttekintés
Lásd a 2. oldalt.
1 Csiszolófej
2 Rögzítőcsavar a csiszolófej beállításához
4 Kapcsoló (be- és kikapcsolás)
5 Bekapcsolásgátló
6 Levegőelvezetés
7 Sürített levegő csatlakozó szűrővel
8 1 / 4 " m é r e t ü karmantyú
9 Szabályozócsavar a fordulatszám beállítására
10 Forgatógomb a csiszolóelőtét rögzítéséhez és a szalagfutás beszabályozásához
11 Feszítőkar a csiszolószalag cseréjéhez
12 Csiszolóelőtét
13 Csiszolószalag *
14 Csavar a burkolat rögzítéséhez
15 Nyilak (a hajtótengely forgásiránya)
16 Burkolat
* felszereltségtől függő / nem része a szállítási terje- delemnek
6. Üzemeltetés
6.1 Első üzemeltetés előtt
Csavarja be a karmantyút (8).
6.2 Kiegészítő fogantyú felszerelése
Csak felszerelt kiegészítő fogantyúval (3) dolgozzon! A kiegészítő fogantyút szorosan
csavarja be.
6.3 A csiszolófej (1) munkapozícióba fordítása
Oldja a rögzítőcsavart (2) az imbuszkulccsal és fordítsa el szükség szerint és a munkafeltételeknek megfelelően a csiszolófejet (1). A csiszolófejnek a jelzett, megengedett tartományban kell lennie (lásd A ábra, 2. oldal).
Húzza meg erősen a rögzítőcsavart (2).
A munka megkezdése előtt mindig elle-nőrizze, hogy a rögzítőcsavar (2)kellően meg
van-e húzva, hogy a csiszolófej (1) el ne fordulhasson. Ellenkező esetben a csiszolószalag (13) hozzáérhetne a kezelőhöz. A gép fölötti uralom elvesztése sérüléshez vezethet.
6.4 A csiszolószalag cseréje
Lásd a B ábrát a 2. oldalon
- Oldja kézzel a csavart (14) és vegye le a burkolatot (16).
- Húzza hátra a feszítőkart (11) és vegye le a csiszolószalagot (13).
- Az új csiszolószalagot úgy kell a görgőkre felhe- lyezni, hogy annak forgásiránya (a csiszolószalag belsején levő nyilak) a burkolaton levő nyilakkal (15) megegyezzen. A csiszolószalagot először a
hajtótengelyre, majd a csiszolóelőtéten levő görgőre (12) kell felhelyezni.
- Helyezze vissza a burkolatot (16) és húzza meg kézzel a csavart (14).
- Ellenőrizze és szüksége esetén állítsa be a szalag futását (lásd 6.5. fejezet).

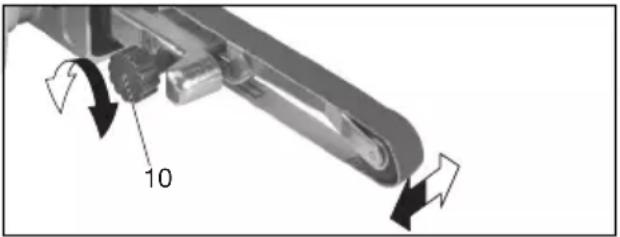

6.5 A szalagfutás beszabályozása
Válassza le a sűrített levegős szerszámot a sűrített levegő tápellátásról. A csavarral (10) a gép álló állapotában úgy szabályozza be a csiszoló-szalagot, hogy az a csiszolószalag-görgő közepén fusson.
6.6 A csiszolási művelet
Először kapcsolja be a gépet, és csak azután helyezze fel a munkadarabra.
Helyezze a gépet a csiszolószalaggal párhuzamosan a munkadarab felületére.
A gépet állandóan tartsa mozgásban, különben mélyedések keletkezhetnek az anyagban.
6.7 A csiszolóelőtét cseréje
Lásd a C ábrát a 2. oldalon
- Vegye le a csiszolószalagot (lásd 6.4. fejezet).
- Csavarja ki a csavart (10) és vegye le a csiszolóelőtétet (12).
- Az ábrázolt módon helyezze fel a másik csiszolóelőtétet (ügyeljen arra, hogy a csiszolóelőtét végén levő orr a feszítókar irányába mutasson, lásd a C ábrát).
- Rögzítse a csavarral (10).
- Helyezze fel a csiszolószalagot (lásd 6.4. fejezet).
- Allítsa be a szalagfutást (lásd 6.5. fejezet).
6.8 A sűrített levegős szerszám használata
A gépet mindig két kézzel vezesse.
Először kapcsolja be a gépet, és csak azután helyezze fel a munkadarabra.
A gépet kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt.
A sürített levegős szerszám teljesítményének a teljes kihasználásához mindig legalább 10mm belső átmérőjű sürítettlevegő-tömlőket használjon. Túl kis belső átmérő esetén lényegesen csökkenhet a teljesítmény.
Figyelem. A sűrítettlevegő-vezeték nem tartalmazhat kondenzvizet.
Figyelem. Ahhoz, hogy a szerszám hosszú időn át használatra kész maradjon, megfele-el kell látni pneumatikaolajjal. Ez a következő on történhet:
– Olajozott sűrített levegő alkalmazása ködolajozó felszerelésével.
– Ködolajozó nélkül: kézi olajozás naponta a sűrített levegő csatlakozóján keresztül. Kb. 3–5 csepp pneumatikaolaj az üzemelés minden 15. percében folyamatos használat esetén.
Ha a szerszám több napon át üzemen kívül volt, kb. 5 csepp pneumatikaolajat kell kézzel bejuttatni a sürített levegő csatlakozójába.
Figyelem. A szerszámot csak rövid ideig szabad üresjáratban üzemeltetni.
- Helyezzen fel megfelelő csiszolószalagot (13) (lásd a 6.4. fejezetet).
- Állítsa be az üzemi nyomást (a levegőbemeneten mérve a sűrített levegős szerszám bekapcsolt állapotában). A megengedett maximális üzemi nyomást lásd a „Műszaki adatok“ c. fejezetben.
- Csatlakoztassa a sűrített levegős szerszámot a sűrítettlevegő-ellátásra.
- Bekapcsolás: nyomja meg a kapcsolót (4). Állítsa be a fordulatszámot a szabályozócsavaron (9). (Legjobb, ha gyakorlati próbával elle-nőrzi az optimális beállítást.) Kikapcsolás: engedje el a kapcsolót (4).
- Ne nyomja erősen a gépet a csiszolandó felülethez. Ez nem javítja, hanem inkább rontja a csiszolási teljesítményt.
- Az optimális kezelhetőség érdekében: azzal az oldallal csiszoljon, amelyen a csiszolószalag a gép felé mozog.
7. Karbantartás és ápolás
Veszély! A szerszámon végzendő minden munka előtt válassza le a sürített levegő csatzását.
Veszély! A jelen fejezetben leírtakon túlmenő javítási vagy karbantartási munkákat csak kember végezheti.
- Rendszeres karbantartással gondoskodjon sűrített levegős szerszám biztonságáról.
- Ellenőrizze a csavarkötések szoros állapotát, szükség esetén húzza meg őket szorosra.
- A sűrített levegő csatlakozójában levő szűrót legalább hetente tisztítani kell.
- Ajánlott a súrített levegős szerszám elé vízleválasztóval és olajozóval ellátott nyomáscsökkentőt beiktatni.
- Ha megnövekszik a kilépő olaj és levegő mennyisége, ellenőrizze és szükség esetén javíttassa meg a sűrített levegős szerszámot. (Lásd a 9. fejezetet)
- Ellenőrizze rendszeresen és minden használat után a fordulatszámot, és végezze el a rezgés szintjének egyszerű ellenőrzését is.
- Kerülje az érintkezést a szerszámon lerakódott veszélyes anyagokkal. Viseljen alkalmas személyi védőfelszerelést, és a karbantartás előtt megfelelő intézkedésekel távolítsa el a veszélyes anyagokat.
8. Tartozékok
Csak eredeti Metabo tartozékokat használjon.
MAGYARhu
Csak olyan tartozékot használjon, amely ehhez a sürített levegős szerszámhoz készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak.
A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található.
9. Javítás
Veszély! A sürített levegős szerszámokon csak szakemberek végezhetnek javításokat eti Metabo pótalkatrészekkel!
A javításra szoruló Metabo sűrített levegős szerszá-mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.
A pótalkatrészek listája letölthető a www.metabo.com oldalról.
10. Környezetvédelem
A kiöregedett sűrített levegős szerszámok, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban tartsa be a helyi előírásokat. Tilos személyek és a környezet épségének veszélyeztetése.
11. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A változtatás jogát a műszaki fejlesztés érdekében fenntartjuk.
V_1 = levegőigény p_max. = maximálisan megengedett üzemi nyomás B_L = csiszolószalag hosszúsága v_0 = szalagsebesség üresjáratban d_i = tömlóátmérő (belső) C = c s a t l A = m é r e t hossz x szélesség x magasság m = s ú l y
A fenti adatok (a mindenkor érvényben levő szabványoknak megfelelően) tűréssel rendelkeznek.
Kibocsátási értékek
Ezek az értékek lehetővé teszik a szerszám kibocsátási jellemzőinek becslését, ill. különböző szerszámok összehasonlítását. Az alkalmazási feltételektól, a szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becs- léshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően korrigált becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
Vibráció (a gyorsulás súlyozott effektív értéke; EN 28927):
a_h = rezgéskibocsátási érték K_h = mérési bizonytalanság (rezgés) Hangszint (EN ISO 15744): L_pA = hangnyomásszint L_WA = hangteljesítményszint K_pA, K_WA = mérési bizonytalanság
Viseljen hallásvédő eszközt!
a k o z ó m e n e k :
