| Typ produktu | Pneumatická pásová bruska |
| Značka | Metabo |
| Model | DBF 457 |
| Použití | Suché broušení, odstraňování otřepů a leštění kovů, dřeva, plastů |
| Napájení | Stlačený vzduch |
| Pneumatická přípojka | Zásuvná spojka 1/4" |
| Maximální přípustný provozní tlak | Viz technické parametry v návodu |
| Rychlost pásu naprázdno | Viz technické parametry v návodu |
| Délka brusného pásu | Viz technické parametry v návodu |
| Přídavná rukojeť | Ano, odnímatelná a nastavitelná |
| Nastavitelná brusná hlava | Ano, pomocí stavěcího šroubu |
| Nastavení rychlosti | Ano, pomocí regulačního šroubu |
| Mazání | Doporučený pneumatický olej (3 až 5 kapek každých 15 min) |
| Integrovaný tlumič | Ano, neodstraňovat |
| Ochranný kryt | Ano, odnímatelný pro výměnu pásu |
| Včetně příslušenství | Brusný adaptér, brusný pás (podle vybavení) |
| Údržba | Čistěte filtr pneumatické přípojky každý týden, pravidelně mažte |
| Bezpečnost | Spínač s blokováním, podrobné bezpečnostní pokyny |
| Náhradní díly | Pouze originální příslušenství Metabo |
Často kladené otázky - DBF 457 METABO
Dotazy uživatelů ohledně DBF 457 METABO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bruska ve formátu PDF zdarma! Najděte svůj návod DBF 457 - METABO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DBF 457 značky METABO.
NÁVOD K OBSLUZE DBF 457 METABO
cs Originální návod k použití 64
| *1) Serial Number 01559.. | ||
| V_1 | l/min 400 | |
| p_max. | bar 6,2 | |
| B_L | mm (in) | 457 ( 18^1/_32 ) |
| v_0 | m/sec 4 - 20 | |
| d_i | mm (in) | 10 ( ^3/_8 ) |
| C | “ | ^1/_4 |
| A | m | m 390 x 130x 70 |
| m | k g ( l b s | |
| a_h/K_h | m/s ^2 | 0,5 / 0,56 |
| L_pA/K_pA | dB(A) | 86,7 / 3 |
| L_WA/K_WA | dB(A) | 97,7 / 3 |
*2) 2006/42/EC
*3) EN ISO 12100:2010, EN ISO 11148-8:2011
2022-06-01, Bernd Fleischmann

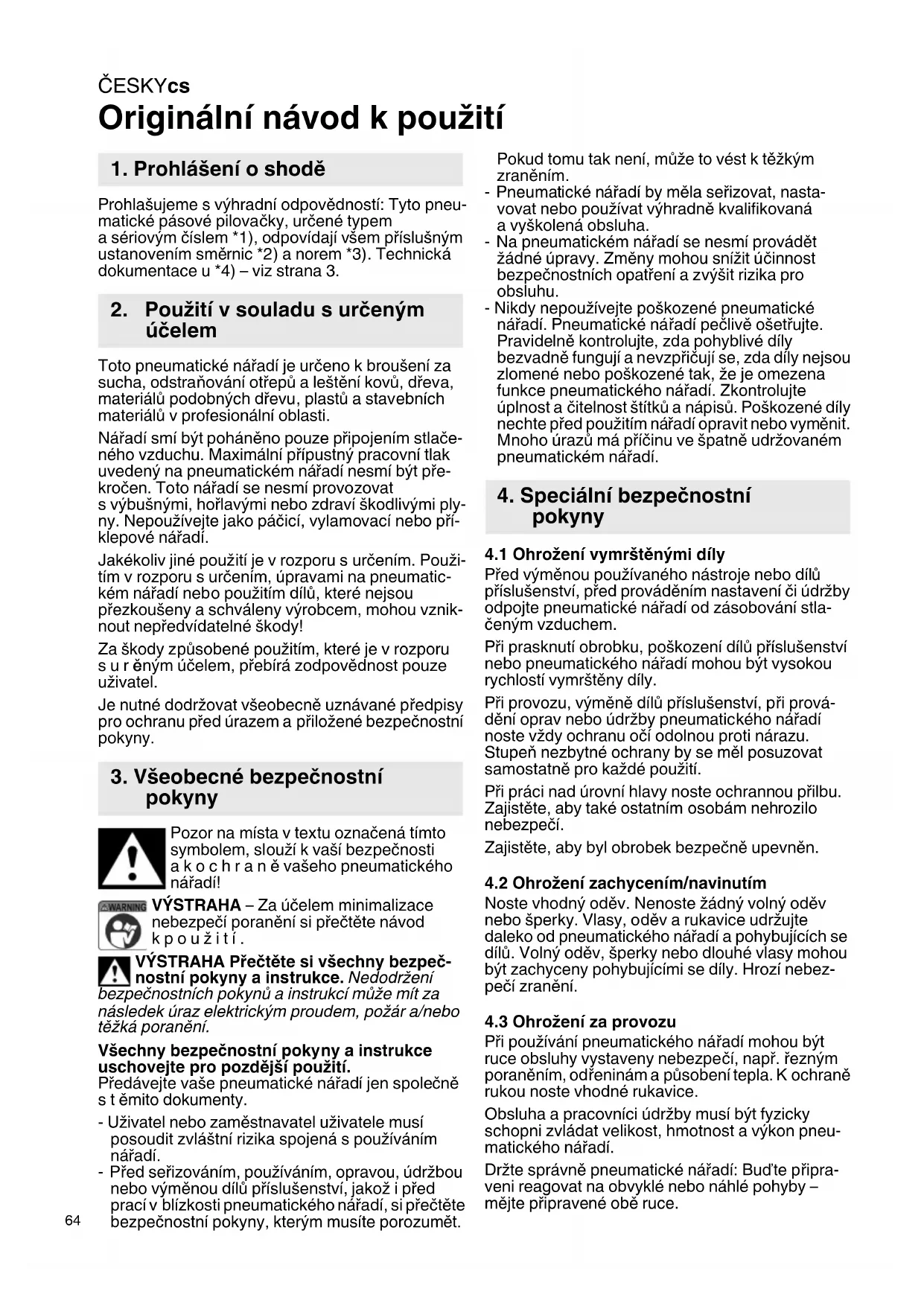

Originální návod k použití
1. Prohlášení o shodě
Prohlašujeme s výhradní odpovědností: Tyto pneumatické pásové pilovačky, určené typem a sériovým číslem *1), odpovídají všem příslušným ustanovením směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.
2. Použití v souladu s určeným účelem
Toto pneumatické nářadí je určeno k broušení za sucha, odstraňování otřepů a leštění kovů, dřeva, materiálů podobných dřevu, plastů a stavebních materiálů v profesionální oblasti.
Nářadí smí být poháněno pouze připojením stlačeného vzduchu. Maximální připustný pracovní tlak uvedený na pneumatickém nářadí nesmí být překročen. Toto nářadí se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými plyny. Nepoužívejte jako páčicí, vylamovací nebo příklepové nářadí.
Jakékoliv jiné použití je v rozporu s určením. Použitím v rozporu s určením, úpravami na pneumatickém nářadí nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody!
Za škody způsobené použitím, které je v rozporu s u r ěným účelem, přebírá zodpovědnost pouze uživatel.
Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.
3. Všeobecné bezpečnostní pokyny
Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti a k o c h r a n ě vašeho pneumatického nářadí!
VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.
VÝSTRAHA Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržení bezpečnostních pokynů a instrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití.
Předávejte vaše pneumatické nářadí jen společně s t ěmito dokumenty.
- Uživatel nebo zaměstnavatel uživatele musí posoudit zvláštní rizika spojená s používáním nářadí.
- Před seřizováním, používáním, opravou, údržbou nebo výměnou dílů příslušenství, jakož i před prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět.
Pokud tomu tak není, může to vést k těžkým zraněním.
- Pneumatické nářadí by měla seřizovat, nastavovat nebo používat výhradně kvalifikovaná a vyškolená obsluha.
- Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu.
- Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítků a nápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Mnoho úrazů má přičinu ve špatně udržovaném pneumatickém nářadí.
4. Speciální bezpečnostní pokyny
4.1 Ohrožení vymrštěnými díly
Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení či údržby odpojte pneumatické nářadí od zásobování stlačeným vzduchem.
Při prasknutí obrobku, poškození dílů příslušenství nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly.
Při provozu, výměně dílů příslušenství, při provádění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samostatně pro každé použití.
Při práci nad úrovní hlavy noste ochrannou přilbu. Zajistěte, aby také ostatním osobám nehrozilo nebezpečí.
Zajistěte, aby byl obrobek bezpečně upevněn.
4.2 Ohrožení zachycením/navinutím
Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pneumatického nářadí a pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Hrozí nebezpečí zranění.
4.3 Ohrožení za provozu
Při používání pneumatického nářadí mohou být ruce obsluhy vystaveny nebezpečí, např. řezným poraněním, odřeninám a působení tepla. K ochraně rukou noste vhodné rukavice.
Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneumatického nářadí.
Držte správně pneumatické nářadí: Bud'te připraveni reagovat na obvyklé nebo náhlé pohyby – mějte připravené obě ruce.
Zajistěte si bezpečný postoj a vždy udržujte rovnováhu.
Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem vypněte pneumatické nářadí vypínačem.
Používejte pouze maziva doporučená výrobcem.
Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako jsou ochranné rukavice, ochranný oděv, maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, podle druhu nasazení nářadí snižuje riziko poranění a d o p o r u čuje se.
Před každým použitím zkontrolujte brusnou hlavu. Nepoužívejte nářadí, když je hlava prasklá, ulomená nebo když spadla.
Vyhněte se přímému kontaktu s brusným pásem, aby nedošlo k pohmoždění nebo pořezání rukou nebo jiných částí těla. K ochraně rukou noste vhodné rukavice.
Nikdy nepoužívejte nářadí bez nasazeného brusiva.
Při použití nářadí na plast a jiné nevodivé materiály hrozí riziko elektrostatického výboje.
Při obrábění některých materiálů může vznikat výbušný nebo hořlavý prach nebo výpary. Hrozí nebezpečí výbuchu nebo požáru. Používejte vždy systém k odsávání prachu nebo jeho eliminaci.
4.4 Ohrožení opakovanými pohyby
Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, v oblasti krku nebo v jiných částech těla.
Pro práci s pneumatickým nářadím zaujměte pohodlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodných pozic při držení těla a takových pozic, u kterých je obtížné udržovat rovnováhu. Pracovník obsluhy by měl během prací, které trvají dlouhou dobu, měnit držení těla, což může pomoci zabránit únavě a nepříjemným pocitům.
Pokud se u pracovníka obsluhy objeví symptomy jako trvalá nevolnost, obtíže, bušení srdce, bolest, mravenčení, hluchota, pálení nebo ztuhlost, neměl by tyto varující signály ignorovat. Měl by tuto skutečnost sdělit zaměstnavateli a konzultovat sod b o r n ý m l é k a řem.
4.5 Ohrožení díly příslušenství
Před upevňováním nebo výměnou používaného nástroje nebo dílu příslušenství odpojte pneumatické nářadí od zásobování stlačeným vzduchem.
Používejte pouze příslušenství určené pro toto nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze.
Během používání a po něm se vyvarujte přímého kontaktu s používaným nástrojem, protože může být horký nebo mit ostré hrany.
Přípustné otáčky používaného nástroje musí být minimálně tak vysoké jako maximální otáčky uvedené na pneumatickém nářadí. Příslušenství, které se otáčí rychleji, než je přípustné, se může rozlomit a rozletět do okolí.
4.6 Ohrožení na pracovišti
Uklouznutí, zakopnutí nebo pád jsou hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeňte, že můžete zakopnout o vzduchovou hadici.
Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie.
Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).
4.7 Ohrožení prachem a párami
Prach a páry vznikající při používání pneumatického nářadí mohou poškodit zdraví (např. rakovina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření.
Posouzení rizika by mělo zahrnovat prach vznikající při používání pneumatického nářadí a případný prach v prostředí zvířený použiváním tohoto nářadí.
Pneumatické nářadí se musí provozovat a jeho údržba provádět podle doporučení uvedených v tomto návodu, aby se uvolňování prachu a par snížilo na minimální možnou úroveň.
Odpadní vzduch se musí odvádět tak, aby se zvíření prachu v prašném prostředí snížilo na minimální možnou úroveň.
Vznikají-li prach nebo páry, je hlavním úkolem jejich uvolňování v místě kontrolovat.
Namontované díly nebo díly příslušenství pneumatického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly řádně používat a udržovat podle pokynů výrobce.
Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zvýšenému vytváření prachu a par.
Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví.
4.8 Ohrožení hlukem
Vysoká hlučnost může při nedostatečné ochraně sluchu způsobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu).
Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření.
Mezi vhodná opatření ke snížení rizika patří používání izolace, jež zabraňuje vzniku zvonivého hluku u o b r o b k ú.
Používejte ochranné pracovní pomůcky k ochraně sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují předpisy ochrany zdraví.
Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hlučnosti.
ČESKYcs
Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hlučnosti.
Integrovaný tlumič hluku se nesmí demontovat a musí být v dobrém stavu.
4.9 Ohrožení vibracemi
Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích.
Při práci v chladném prostředí noste teplé oblečení, vaše ruce musí být teplé a suché.
Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte s p n e u m a t i c k ý m n á řadím pracovat, informujte svého zaměstnavatele a konzultujte s lékařem.
Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zesílení vibrací.
Nedržte nářadí příliš pevně, ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky, nebot' riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí.
4.10 Dodatečné bezpečnostní pokyny
Stlačený vzduch může zp úsobit vážná zranění.
Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujte vzduchovou hadici a odpojte pneumatické nářadí od přívodu stlačeného vzduchu.
Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby.
Uvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto zkontrolujte, zda nejsou hadice a jejich upevňovací prvky poškozené a zda se neuvolnily.
Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky a doporučuje se používat hadicové spojky Whipcheck, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nářadím nebo vzájemného propojení hadic.
Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí.
Nikdy nenoste pneumatické nářadí za hadici.
4.11 Další bezpečnostní pokyny
- Dodržujte speciální předpisy bezpečnosti práce a prevence úrazů při zacházení s kompresory a p ne u m at i c k ý m n á řadím.
- Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích.
- Nepřetěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích.
- Používejte nezávadná maziva. Zajistěte dostatečné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a příp. opravit.
- Nepoužívejte tento nástroj, když nejste soustředěni. Bud'te pozorní, dávejte pozor na to, co
děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí může vést k vážným poraněním.
- Udržujte své pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
- Zajistěte pneumatické nářadí před dětmi.
- Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí.
- Chraňte pneumatické nářadí, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou.
- Prach, který vzniká při opracování materiálů jako barva obsahující olovo, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s takovým prachem nebo jeho vdechnutí může u pracovníka nebo osob vyskytujících se v jeho blízkosti způsobit alergické reakce a/nebo onemocnění dýchacích cest.
Určité druhy prachu, např. dubový nebo bukový prach, jsou považovány za karcinogenní, zejména v kombinaci s přísadami pro ošetření dřeva (chromát, impregnační látky). Materiál s obsahem azbestu smí opracovávat pouze odborníci.
- Používejte co možná nejvíce odsávání prachu.
- K dosažení vysokého stupně odsávání prachu používejte společně s tímto pneumatickým nářadím vhodný vysavač Metabo.
- Zajistěte dobré větrání pracoviště.
- Doporučujeme nosit respirátor třídy filtrace P2.
- D o d r ž u j t e p ředpisy pro opracovávané materiál: platné ve vaší zemi.
- Je zakázáno opracovávat materiály, při jejichž opracování vzniká zdraví ohrožující prach nebo zdraví škodlivé páry (např. azbest).
- Zajistěte obrobek proti sklouznutí, např. pomocí upínacích přípravků.
- Při broušení kovů vzniká proud odletujících jisker. Dbejte na to, aby nebyly ohroženy žádné osoby. Kvůli nebezpečí požáru se v blízkosti (oblast odletu jisker) nesmí nacházet žádné hořlavé materiály.
- Doporučujeme používat stacionární odsávací zařízení.
- Nářadí vždy ved'te oběma rukama za rukojeti. Ztráta kontroly nad nářadím může způsobit poranění.
- Nikdy nedávejte ruce do blízkosti otáčejících se částí nářadí nebo otáčejícího se brusného pásu.
- Brusný prach apod. odstraňujte jen tehdy, když je nářadí v klidovém stavu.
- P rípustná rychlost brusného pásu musí být alespoň tak vysoká jako uváděná rychlost pásu při běhu naprázdno. Brusný pás, který obíhá vyšší než přípustnou rychlostí, se může pretrhnout a odlétnout.
- P řed každým použitím zkontrolujte, zda je brusný pás správně nasazený a zcela přiléhá na kladky. Proveďte zkušební běh: Nechte nářadí běžet naprázdno 30 sekund v bezpečné poloze. Ihned ho zastavte, když se objeví výrazné vibrace nebo zjistíte jiné nedostatky. Při výskytu tohoto stavu zkontrolujte nářadí a zjistěte příčinu.
Informace v tomto návodu k obsluze jsou označeny následovně:
Nebezpečí! Varování před nebezpečím úra-zu nebo poškození životního prostředí.
Pozor. Varování před věcnými škodami.
4.12 Symboly na pneumatickém nářadí
Před zprovozněním si přečtěte návod k o b s l u z e.
Noste ochranu očí
Noste ochranu sluchu
Směr otáčení

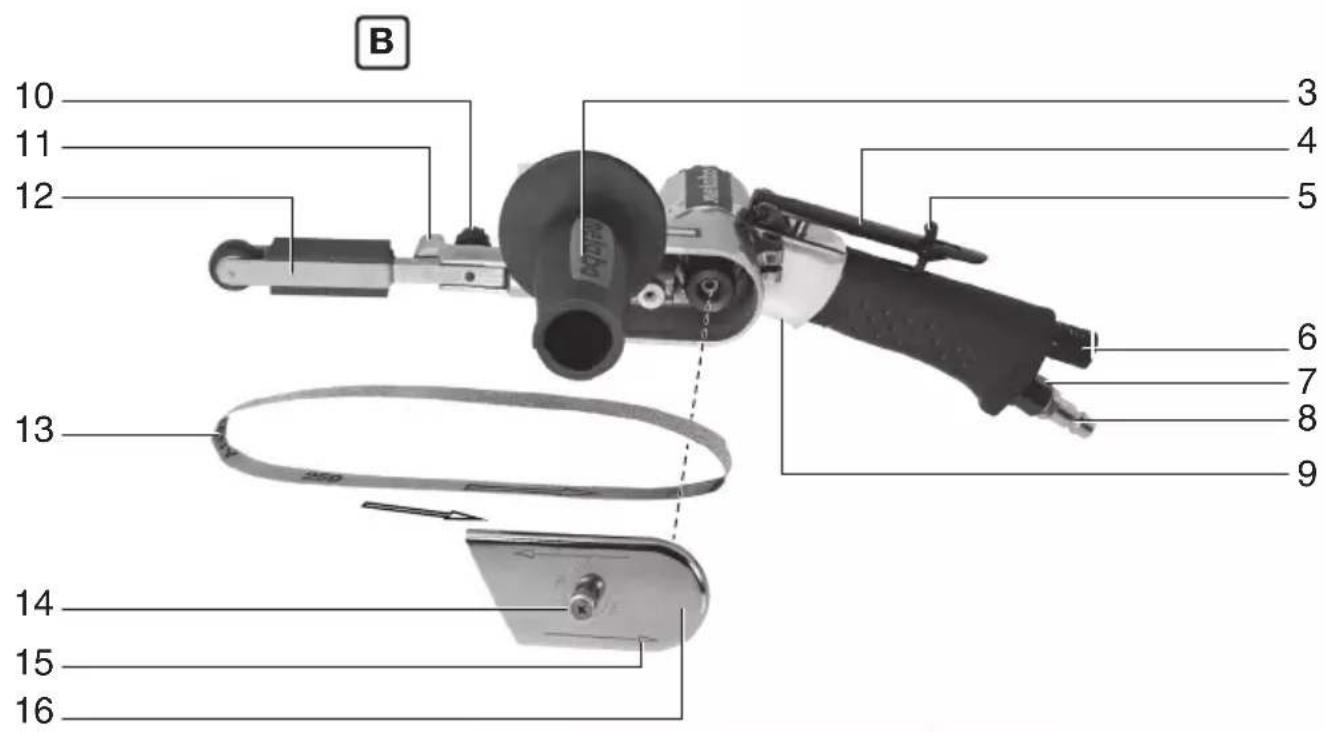

5. Přehled
Viz strana 2.
1 Brusnáhlava
2 Upínací šroub k nastavení brusné hlavy
3 Přídavná rukojeť
4 S p í n a č (vypínač)
5 Pojistka proti zapnutí
6 Výstup vzduchu
7 Přípojka stlačeného vzduchu s filtrem
8 S po j k a 1 / 4 "
9 Regulační šroub k nastavení otáček
10 Otočný knoflík k upevnění brusného představce a k s e řízení chodu pásu
11 Napínací rameno k výměně brusného pásu
12 Brusný představec
13 Brusný pás *
14 Šroub k upevnění krytu
15 Šipky (směr otáčení hnací hřídele)
16 Kryt
* v závislosti na vybavení / není součástí dodávky
6. Provoz
6.1 Před prvním uvedením do provozu
Našroubujte spojku k nasazení hadice (8).
6.2 Připevnění přídavné rukojeti
Pracujte jen s připevněnou přídavnou rukojetí (3)! Přídavnou rukojeť pevně našroubujte.

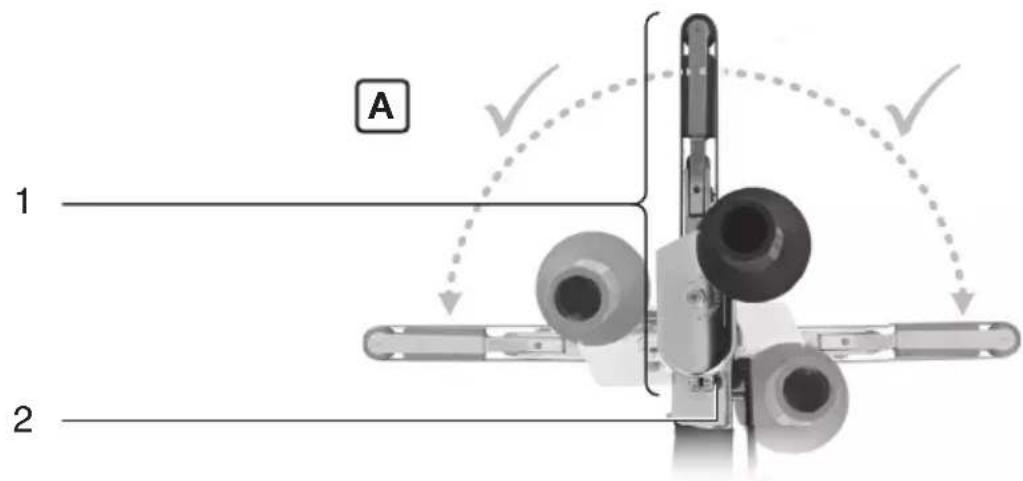

6.3 Otočení brusné hlavy (1) do pracovní polohy
Povolte upínací šroub (2) šestihranným klíčem a otočte brusnou hlavu (1) podle potřeby a pracovních podmínek. Brusná hlava se musí nacházet ve znázorněné, přípustné pracovní oblasti (viz obrázek A, strana 2).
Upínací šroub (2) pevně dotáhněte.
Před každým zahájením práce zkontrolujte, zda je upínací šroub (2) dostatečně dotažený,
aby se brusná hlava (1) nepootočila. Brusný pás
(13) by se jinak mohl dotknout uživatele. Ztráta kontroly nad nářadím může způsobit poranění.
6.4 Výměna brusného pásu
Viz obrázek B, strana 2.
- Povolte rukou šroub (14) a sejměte kryt (16).
- Táhněte napínací rameno (11) dozadu a sejměte brusný pás (13).
- Nový brusný pás nasad'te na kladky tak, aby jeho směr oběhu (šipky na vnitřní straně brusného pásu) souhlasil se šipkami (15) na krytu. Nasad'te brusný pás nejprve na hnací hřídel a pak na kladku na brusném představci (12).
- Opět nasad'te kryt (16) a rukou našroubujte a d o t á h n ěte šroub (14).
- Z k on t r o l u j t e a p říp. nastavte chod pásu (viz kapi- tola 6.5).

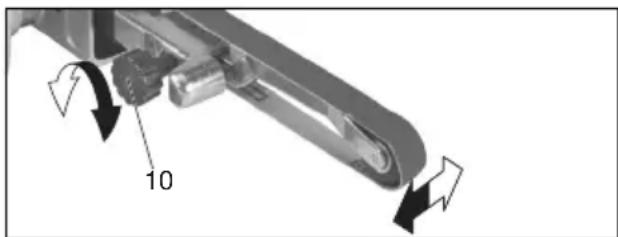

6.5 Seřízení chodu pásu
Odpojte pneumatické nářadí od zásobování stlačeným vzduchem. Šroubem (10) seřid'te ? při stojícím nářadí ? brusný pás tak, aby běžel uprostřed kladky brusného pásu.
Nářadí nejprve zapněte a teprve poté nasad'te na obrobek.
Nasad'te nářadí s brusným pásem rovnoběžně s povrchem obrobku na materiál.
Udržujte nářadí trvale v pohybu, protože jinak by v materiálu mohly vzniknout prohlubně.

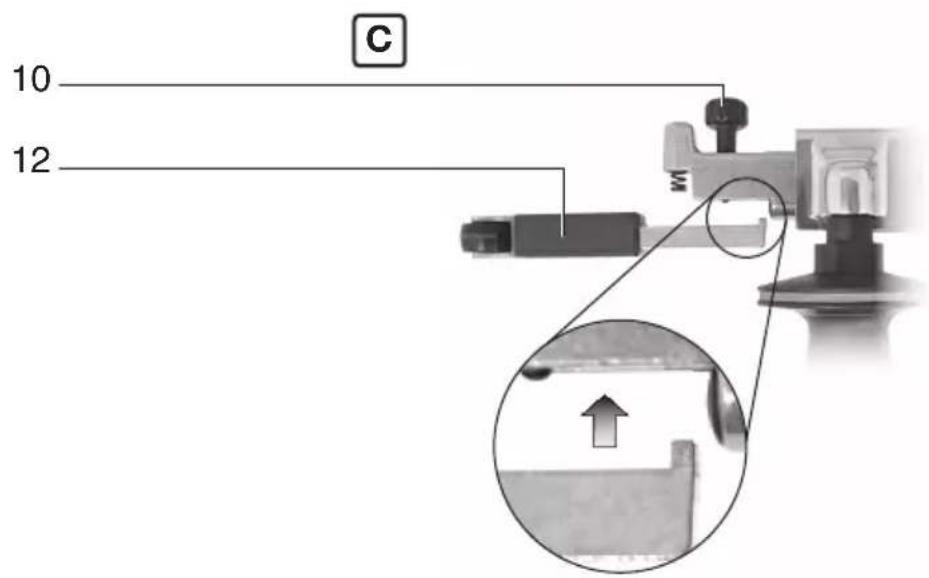

6.7 Výměna brusného představce
Viz obrázek C, Strana 2.
- Se j m ěte brusný pás (viz kapitola 6.4).
- Vyšroubujte šroub (10) a sejměte brusný představec (12).
- Nasad'te podle vyobrazení jiný brusný představec (dbejte na to, aby výstupek na konci brusného představce ukazoval směrem k napínacímu ramenu, viz obrázek C).
- Pomocí šroubu (10) upevněte.
- N a s a d'te brusný pás (viz kapitola 6.4).
- S eið'te chod pásu (viz kapitola 6.5).
6.8 Používání pneumatického nářadí
Nářadí vždy ved'te oběma rukama.
Nářadí nejprve zapněte a teprve poté nasad'te na obrobek.
Po vypnutí položte nářadí až po úplném zastavení motoru.
Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice
ČESKYcs
s vnitřním průměrem minimálně 10 mm. Příliš malý vnitřní průměr může výrazně snížit výkon.
Pozor. Vedení stlačeného vzduchu nesmí obsahovat kondenzovanou vodu.
Pozor. S cílem, aby zůstalo toto nářadí dlouho provozuschopné, musí být zásobováno dostatečným množstvím pneumatického oleje. To se může provádět následovně:
-Používejte stlačený vzduch obohacený olejovou mlhou, k tomu namontujte mlhovou maznici.
– Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3? 5 kapek pneumatického oleje na každých 15 minut při trvalém provozu.
Pokud bylo nářadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu.
Pozor. Nářadí smí běžet naprázdno jen krát-kodobě.
- Nasad'te vhodný brusný pás (13) (viz kapitola 6.4).
- Nastavte pracovní tlak (měřeno na přívodu vzduchu při zapnutém pneumatickém nářadí). Maximální přípustný pracovní tlak viz kapitola „Technické údaje“.
- Připojte pneumatické nářadí k zásobování stlačeným vzduchem.
- Zapnutí: Stiskněte spínač (4). Otáčky nastavte regulačním šroubem (9). (Optimální nastavení se nejlépe zjistí praktickou zkouškou.) Vypnutí: Uvolněte spínač (4).
- Netlačte nářadí silně proti broušené ploše. Brusný výkon se tím nezlepší, spíše sníží.
- Pro optimální ovládání: Bruste na straně, na které se brusný pás pohybuje k nářadí.
7. Údržba a ošetřování
Nebezpečí! Před prováděním všech prací na nářadí odpojte přípojku stlačeného vzduchu.
Nebezpečí! Údržbu a opravy, které náročností překračují úkony popsané v této kapitomí provádět jen odborníci.
- Pravidelnou údržbou zajistěte bezpečnost a spolehlivost pneumatického nářadí.
- Zkontrolujte dotažení šroubových spojů a v případě potřeby je dotáhněte.
- Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu.
- Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí.
- Při zvýšeném úniku oleje a vzduchu nechte pneumatické nářadí zkontrolovat a příp. opravit. (viz kapitola 9.)
- Pravidelně a po každém použití zkontrolujte otáčky a proved'te jednoduchou kontrolu hladiny vibrací.
- Vyvarujte se kontaktu s nebezpe čnými látkami usazenými na nářadí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstraňte nebezpečné látky před prováděním údržby.
8. Příslušenství
Používejte pouze originální příslušenství Metabo.
Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze.
Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu.
9. Opravy
Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi-ch náhradních dílů Metabo!
Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz www.metabo.com.
Seznamy náhradních dílů si můžete stáhnout na adrese www.metabo.com.
10. Ochrana životního prostředí
Řid'te se národními předpisy k ekologické likvidaci a recyklaci vysloužilého pneumatického nářadí, obalů a příslušenství. Nesmí být ohroženy osoby a životní prostředí.
11. Technické údaje
Vysvětlivky k údajům na straně 3.
Změny na základě technického pokroku vyhrazeny.
V_1 = spotřeba vzduchu
p_max. = maximální přípustný pracovní tlak
B_L =délka brusného pásu
v_0 = rychlost pásu při běhu naprázdno
d: = průměr hadice (vnitřní)
C = p řipojovací závit
A = rozměry:
délka x šířka x výška
m = h mo tn o st
U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem).
Emisní hodnoty
Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmínkách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpůsobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření.
Vibrace(vážená efekt. hodnota zrychlení; EN 28927):
a_h = emisní hodnota vibrací K_h = nejistota měření (vibrace)
K_pA, K_WA = nejistota měření
Noste ochranu sluchu!
