MANUAL DE USUARIO 18SB METABO

INFORMACIÓN IMPORTANTE SOBRE

ADVERTENCIAS DE SEGURIDAD GENERAL

DE LA HERRAMIENTA ELÉCTRICA ...................24

ADVERTENCIAS DE SEGURIDAD COMUNES

ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS

OPERACIÓN MÁS SEGURA ...............................28

ANTES DE LA OPERACIÓN ....................................31

OPERACIÓN DE LA LIJADORA DE DISCO ............31

MANTENIMIENTO E INSPECCIÓN ............................33

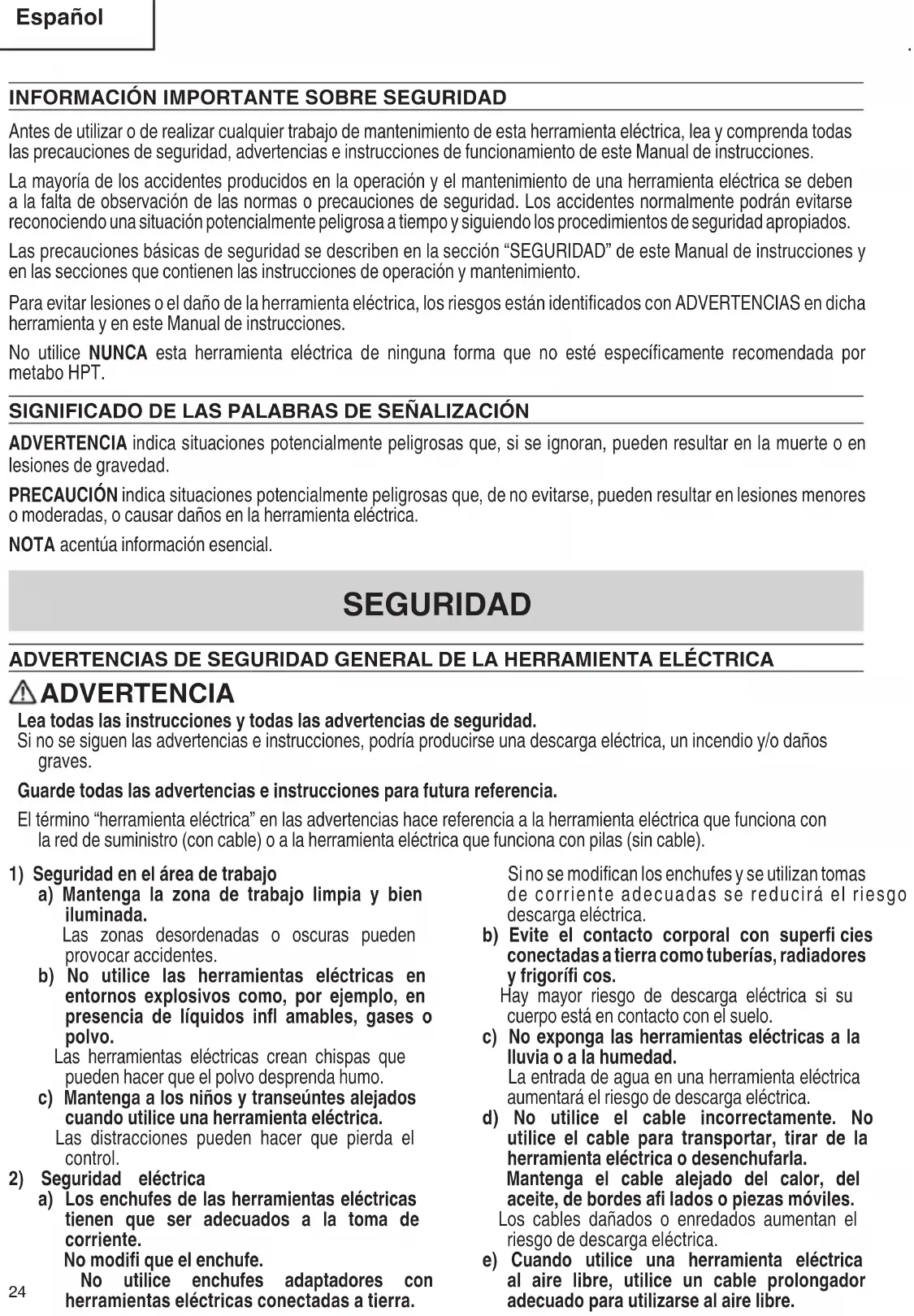

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identifi cados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específi camente recomendada por metabo HPT. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad. PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica. NOTA acentúa información esencial. SEGURIDAD ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ADVERTENCIA Lea todas las instrucciones y todas las advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas o oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. 00BookS18SB.indb2400BookS18SB.indb24 2018/03/2213:57:302018/03/2213:57:3025 Español La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off ” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. 00BookS18SB.indb2500BookS18SB.indb25 2018/03/2213:57:302018/03/2213:57:3026 Español

ADVERTENCIAS DE SEGURIDAD

COMUNES PARA LAS OPERACIONES DE

LIJADO a) Esta herramienta eléctrica ha sido diseñada para funcionar como lijadora. Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones proporcionadas con esta herramienta. Si no se siguen todas las instrucciones indicadas a continuación, podría producirse una descarga eléctrica, un incendio y/o daños graves. b) No se recomienda utilizar esta herramienta eléctrica para operaciones como esmerilado, limpieza de cepillos de alambres, pulido o corte. Las operaciones para las que no se diseñó la herramienta eléctrica podrían producir un riesgo y causar daños personales. c) No utilice accesorios que no estén diseñados y estén recomendados específi camente por el fabricante de la herramienta. El hecho de que el accesorio pueda acoplarse en la herramienta eléctrica no garantiza una operación segura. d) La velocidad nominal del accesorio debe ser al menos igual a la velocidad máxima marcada en la herramienta eléctrica. Los accesorios que se utilizan con una velocidad superior a la indicada podrían romperse o descomponerse. e) El diámetro externo y el grosor de su accesorio debe estar dentro de la clasifi cación de capacidad de su herramienta metálica. Los accesorios de tamaño incorrecto no pueden supervisarse o controlarse adecuadamente. f) La instalación de accesorios por rosca debe coincidir con la rosca del eje de la amoladora. En los accesorios montados por bridas, el orifi cio para el eje del accesorio debe adaptarse al diámetro de la brida. Los accesorios que no coincidan con el sistema de montaje de la herramienta eléctrica se desequilibrarán, vibrarán excesivamente y podrían provocar la pérdida del control de la herramienta. g) No utilice un accesorio dañado. Antes de cada uso, inspeccione el accesorio, mirando si las ruedas abrasivas tienen grietas o roturas, las almohadillas de respaldo tienen grietas, rasgaduras o desgaste excesivo o el cepillo metálico está suelto o con el metal roto. Si se cae la herramienta eléctrica o el accesorio, inspeccione si está dañado o instale un accesorio sin dañar. Tras inspeccionar e instalar un accesorio, tanto usted como los viandantes deben alejarse del plano del accesorio giratorio y utilizar la herramienta eléctrica a máxima velocidad sin carga durante un minuto. Los accesorios dañados se romperán durante este periodo de prueba. h) Utilice equipo protector personal. Dependiendo de la aplicación, utilice protector facial, gafas protectoras o gafas de seguridad. Si procede, utilice máscara para polvo, protectores auditivos, guantes y mono capaz de detener pequeños fragmentos abrasivos o piezas de trabajo. El protector ocular debe ser capaz de deterner los desechos que salen desprendidos generados por las diferentes operaciones. La máscara para polvo o respirador debe ser capaz de fi ltrar partículas generadas por su operación. Una exposición prolongada a un ruido de intensidad elevada podría producir pérdida de audición.

i) Mantenga a los viandantes alejados del área

de trabajo. Toda persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Los fragmentos de un trabajo o un accesorio roto pueden salir despedidos y causar daños más allá del área de operación inmediata. j) Coloque el cable cerca del accesorio giratorio. Si pierde el control, podría cortarse el cable o engancharse y la mano o brazo podrían entrar en el accesorio giratorio. k) No coloque boca abajo la herramienta eléctrica hasta que el accesorio se haya parado completamente. El accesorio giratorio podría agarrar la superfi cie y descontrolar la herramienta eléctrica. l) No ponga en marcha la herramienta eléctrica cuando la lleve al lado. Un contacto accidental con el accesorio giratorio podría enganchar la ropa y el accesorio podría herirle. m) Limpie regularmente los conductos de aire de la herramienta eléctrica. El ventilador del motor sacará el polvo de dentro del alojamiento y la acumulación excesiva de metal en polvo podría producir peligros eléctricos. n) No utilice la herramienta eléctrica cerca de materiales infl amables. Las chispas podrían quemar dichos materiales. o) No utilice accesorios que requieran refrigerantes líquidos. Al utilizar agua u otros refrigerantes líquidos podría producirse una electrocución o descarga.

REBOTE Y ADVERTENCIAS

RELACIONADAS El rebote es una reacción repentina a una rueda giratoria, almohadilla de soporte, cepillo u otro accesorio pinchado o enganchado. El pinchazo o enganche causa una parada rápida del accesorio giratorio que, a su vez, hace que la herramienta eléctrica no controlada vaya en la dirección opuesta del giro del accesorio en el punto de atasco. 00BookS18SB.indb2600BookS18SB.indb26 2018/03/2213:57:302018/03/2213:57:3027 Español Por ejemplo, si una rueda abrasiva es enganchada o pinchada por la pieza de trabajo, el borde de la rueda que entra en el punto de pinchazo puede enterrarse en la superfi cie del material haciendo que la rueda se salga. La rueda puede saltar hacia el operario o salir despedida de este, dependiendo de la dirección del movimiento de la rueda en el punto de pinchazo. Las ruedas abrasivas también pueden romperse bajo estas condiciones. El rebote es el resultado de un uso incorrecto y/o procedimientos o condiciones operativos incorrectos de la herramienta eléctrica y puede evitarse tomando las precauciones adecuadas indicadas a continuación. a) Agarre la herramienta eléctrica fi rmemente y coloque el cuerpo y el brazo para que pueda resistirse a las fuerzas de retroceso. Utilice siempre una agarradera auxiliar, si se proporciona, para un control máximo sobre el rebote o reacción del par durante la puesta en marcha. El operario puede controlar las reacciones del par o las fuerzas de rebote, si se toman las precauciones adecuadas. b) No coloque la mano cerca del accesorio giratorio. El accesorio puede rebotarse en la mano. c) No coloque el cuerpo en la zona en la que la herramienta eléctrica se mueva si se produce un rebote. El rebote impulsará a la herramienta en dirección opuesta al movimiento de la rueda en el punto de enganche. d) Tenga especial cuidado cuando trabaje con esquinas, bordes afi lados, etc. Evite rebotar y enganchar el accesorio. Las esquinas, bordes afi lados o el rebote tienden a enganchar el accesorio giratorio y causan la pérdida de control y rebote. e) No coloque una cuchilla talladora de madera o cuchilla dentada en la sierra. Dichas cuchillas a menudo producen rebote y pérdida de control.

ADVERTENCIAS DE SEGURIDAD

ESPECÍFICAS PARA LAS OPERACIONES

DE LIJADO a) No utilice un disco de papel de lija con un tamaño excesivo. Siga las recomendaciones de los fabricantes cuando elija el papel de lija. El papel de lija grande que se extiende más allá de la superfi cie de lijado presenta un riesgo de laceración y puede causar enganches, desgarros del disco o retroceso. NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD

1. Los accesorios deben tener un valor nominal

por lo menos para la velocidad recomendad en la etiqueta de advertencia de la herramienta. Los accesorios que funcionan a una velocidad superior a la nominal pueden salir volando y causar daños.

2. Sujete las herramientas por las superfi cies

de empuñadura aisladas cuando realice una operación en que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un conductor “activo” “activará” las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.

3. Emplee SIEMPRE protectores auditivos cuando

tenga que utilizar la herramienta durante mucho tiempo. La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.

4. NO toque NUNCA las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

5. NO utilice NUNCA la herramienta sin los

protectores colocados en su lugar. NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

6. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fi nes no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

7. NO utilice NUNCA una herramienta eléctrica para

aplicaciones que no sean las especifi cadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especifi cadas en este Manual de instrucciones.

8. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta. 00BookS18SB.indb2700BookS18SB.indb27 2018/03/2213:57:302018/03/2213:57:3028 Español

9. Mantenga todos los tornillos, pernos, y cubiertas

fi rmemente fi jados en su lugar. Mantenga todos los tornillos, pernos, y cubiertas fi rmemente montados. Compruebe periódicamente su condición.

10. No utilice herramientas eléctricas si la carcasa o

la empuñadura de plástico está rajada. Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

11. Las cuchillas y los accesorios deberán montarse

con seguridad en la herramienta. Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fi jarse con seguridad.

12. Mantenga limpio el conducto de ventilación del

motor. El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

13. Utilice las herramientas eléctricas con la tensión

de alimentación nominal. Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor.

14. NO utilice NUNCA una herramienta defectuosa o

que funcione anormalmente. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por metabo HPT.

15. NO deje NUNCA la herramienta en funcionamiento

desatendida. Desconecte su alimentación. No deje sola la herramientas hasta mientras no se haya parado completamente.

16. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

17. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

18. SIEMPRE utilice protección para los ojos que

satisfaga los requisitos de la última versión de la norma Z87.1 de ANSI.

19. SIEMPRE utilice una mascarilla para protegerse

contra el polvo o las partículas potencialmente dañinos generados durante la operación.

20. NUNCA coloque las manos ni el cuerpo cerca de

los accesorios fi jados en el disco de lija durante la operación.

21. NUNCA utilice accesorios rajados, deformados, ni

22. NUNCA utilice el disco de lija en lugares en los que

las chispas generadas por la misma puedan causar una explosión, como cerca de materiales o gases infl amables.

23. NUNCA presione la palanca de bloqueo mientras el

cuerpo y la empuñadura lateral cuando utilice el disco de lija.

25. SIEMPRE siga las instrucciones indicadas en este

manual cuando reemplace los accesorios.

26. No deje NUNCA la herramienta en funcionamiento

desatendida ni sobre el suelo.

27. No monte NUNCA un disco central abombado en

esta herramienta para utilizarla como amoladora de disco.

28. Asegure la pieza de trabajo y verifi que que esté bien

sujeta. Una pieza de trabajo sujeta con dispositivos de sujeción o en un banco se sostiene mejor que con la mano.

29. Defi niciones para los símbolos utilizados en esta

herramienta V .............voltios Hz ...........hertzios A .............amperios n ..............velocidad nominal W ............vatios ...........Construcción de clase II ---/min .....revoluciones por minuto

AISLAMIENTO DOBLE PARA OFRECER

UNA OPERACIÓN MÁS SEGURA

Para garantizar una operación más segura de esta herramienta eléctrica, metabo HPT ha adoptado un diseño de aislamiento doble. “Aislamiento doble” signifi ca que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. En la herramienta eléctrica o en la placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). 00BookS18SB.indb2800BookS18SB.indb28 2018/03/2213:57:312018/03/2213:57:3129 Español Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. Para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes:

Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de metabo HPT.

Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTAS INSTRUCCIONES

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

DESCRIPCIÓN FUNCIONAL

NOTA La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Fig. 1 Carcase Almohadilla de caucho Empuñadura Botón de bloqueo Pulsador Empuñadura lateral Dico lijador Tapa de aire Palance de cierre Tapa del portaescobilla ESPECIFICACIONES Motor Motor conmutador en serie monofásico Fuente de alimentación 120 V CA, 60 Hz, monofásica Corriente 6.2 A Velocidad Nominal 4,500/min Diámetro del disco lijador Diámetro externo Diámetro del orifi cio 7" (180 mm) 7/8" (22.23 mm) Peso (cuerpo principal solamente) 4.4 lbs (2.0 kg) 00BookS18SB.indb3000BookS18SB.indb30 2018/03/2213:57:312018/03/2213:57:3131 Español

Lijado preliminar de superfi cies de metal antes de pintar, eliminación de herrumbre, y eliminación de pintura vieja antes de pintar.

Acabado de maderas, y salientes de conexión de maderos de juntas o ensamblajes.

Lijado preliminar de superfi cies de madera antes de pintarlas.

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de sufi ciente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente.

Si el enchufe del cable de alimentación queda fl ojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualifi cado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Comprobación del ambiente de trabajo.

Antes de la operación, compruebe lo siguiente;

Cerciórese de que no haya gases, líquidos, ni objetos infl amables en el lugar de trabajo.

La amoladura de una plancha metálica fi na puede producir un ruido fuerte. En este caso, coloque una esterilla de caucho debajo de la pieza de trabajo.

Tome las medidas apropiadas para contra el ruido para evitar los efectos adversos en medio ambiente debidos al ruido eléctrico.

No permita que en el área de trabaja haya niños ni personal no autorizado.

6. Compruebe el montaje de la disco lijador.

Compruebe si el disco lijador está montado de acuerdo con la condición especifi cada y fi rmemente sujetado. Con respecto a los detalles, consulte “MONTAJE Y DESMONTAJE DEL DISCO LIJADOR”.

7. Instalación del asidero lateral

Atornille el asidero lateral en la cubierta.

8. Compruebe el pasador de bloqueo.

Cerciórese de que el pasador de bloqueo esté desenganchado presionándolo dos o tres veces antes de conectar la alimentación de la lijadora de disco. (Fig. 4)

9. Instalacion de la tapa de aire

Instale la tapa de aire en el orifi cio de ventilación del lateral en el que está instalada la manivela lateral para desviar lo más posible el fl ujo de aire de refrigeración del motor durante el funcionamiento. Enganche la lengüeta de la tapa de aire al orifi cio de ventilación y empuje la lengüeta durante la instalación. Para retirarla, utilice un destornillador o algo similar para tirar, tal y como se muestra en la Fig. 2. Fig. 2 Tapa de aire OPERACIÓN DE LA LIJADORA DE DISCO

1. Sujete fi rmemente la lijadora de disco por su carcasa

y la empuñadura lateral.(Fig. 1) La lijadora de disco producirá una contrafuerza que habrá que controlar sujetándola fi rmemente.

2. Operación de conmutación

Esta operación permitirá controlar siempre la lijadora de disco con sujetándola con las manos para obtener la máxima seguridad durante las operaciones de lijado. <Utilización intermitente> Activación: Presione el disparador del interruptor. Desactivación: Suelte el disparador del interruptor. 00BookS18SB.indb3100BookS18SB.indb31 2018/03/2213:57:312018/03/2213:57:3132 Español <Utilización continua> Activación: Presione el disparador del interruptor. El interruptor del disparador se bloqueará presionando el botón de bloqueo. Desactivación: Presione y suelte el disparador del interruptor.

3. Presione con poca fuerza la lijadora de disco.

No es necesario presionar con fuerza para lijar. Normalmente el propio peso de la lijadora de disco será sufi ciente para permitir el contacto ligero con la superfi cie requerido para pulir. PRECAUCIÓN No presione a la fuerza la lijadora de disco contra la superfi cie que desee lijar. La presión excesiva podría resultar en rotura de la rueda y en lesiones serias. También podría dañar la superfi cie que esté lijando o el motor de la lijadora de disco.

4. Utilice el ángulo de lijado.

Utilice la lijadora 15° a 30°, como se muestra en la Fig. 3. 15° – 30° Fig. 3

5. Ajuste la operación de acuerdo con el acabado

deseado. Para realizar un acabado preciso, reduzca la presión levantando ligeramente la amoladora. Realice la operación de amoladura lentamente y con la velocidad apropiada.

6. Precaución después de la operación

PRECAUCIÓN No coloque en el suelo la lijadora de disco inmediatamente después de haberla utilizado en un lugar en el que haya muchas virutas, polvo, y suciedad hasta que haya dejado de girar completamente. Si coloca la lijadora de disco con la disco lijador hacia abajo antes de que haya parado completamente, existe el riesgo de que el material se dañe y de que la lijadora de disco gire en vacío, lo que podría resultar en lesiones.

MONTAJE Y DESMONTAJE DE LA DISCO

LIJADOR ADVERTENCIA No intente nunca montar ni desmontar la disco lijador mientras la lijadora de disco se encuentre en estado de poder conectar su alimentación. Cerciórese de poner el interruptor de alimentación en la posición “OFF”, y de desconectar el cable de alimentación del tomacorriente.

(1) Dé la vuelta a la lijadora de disco de forma que el eje quede encarado hacia arriba. (2) Acople la almohadilla de goma, el disco de lijado y la tuerca con arandela sobre el huso, en este orden. (3) Empujando la palanca de cierre con una mano, bloquee el eje girando lentamente la almohadilla de caucho con la otra mano. Apriete la tuerca con arandela utilizando la llave suministrada. Fig. 4 Llave Eje Contratuerca de arandela Almohadilla de caucho Palance de cierre Apretar Disco lijador PRECAUCIÓN

Apriete con seguridad la tuerca con arandela y confi rme que la almohadilla de caucho no bambolee.

Después de haber soltado la palanca de bloqueo, cerciórese de que haya vuelto a su posición original.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA Antes de realizar el mantenimiento o la inspección de la lijadora de disco, de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección de los tornillos

Inspeccione regularmente todos los tornillos y asegúrese de que estén completamente apretados. Si hay algún tornillo fl ojo, apriételo inmediatamente. ADVERTENCIA La utilización de esta lijadora de disco con tornillos fl ojos es extremadamente peligroso.

2. Confi rme que el cable de alimentación, la carcasa,

etc. no estén dañados. Además, confi rme que no exista ninguna anormalidad al activar el interruptor.

3. Inspección de la escobillas (Fig. 5)

Límite de desgaste 0.24” (6 mm) 0.67” (17 mm) Núm. de escobilla El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su límite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. PRECAUCIÓN La utilización de esa lijadora de disco con escobillas desgastadas más allá del límite dañará el motor. NOTA Utilice las escobillas metabo HPT Núm. 43 indicadas en la Fig. 5.

Reemplazo de las escobillas: Quite la tapa de la escobilla (Fig. 1) con un destornillador de punta plana. La escobilla podrá extraerse fácilmente.

4. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse

SOLAMENTE EN UN CENTRO DE REPARACIONES

AUTORIZADO POR metabo HPT.

5. Lista de repuestos

A: No. ítem B: No. codigo C: No. usado D: Observaciones PRECAUCIÓN La reparación, modifi cación e inspección de las herramientas eléctricas metabo HPT deben ser realizadas por un Centro de Servicio Autorizado de metabo HPT. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de metabo HPT para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES metabo HPT Power Tools introduce constantemente mejoras y modifi caciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modifi cadas sin previo aviso. 00BookS18SB.indb3300BookS18SB.indb33 2018/03/2213:57:312018/03/2213:57:3134 Español ACCESORIOS ADVERTENCIA UTILICE únicamente repuestos y accesorios autorizados por metabo HPT. NO utilice NUNCA repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos. NOTA Los accesorios están sujetos a cambio sin ninguna obligación por parte de metabo HPT.

• ○ Disco lijador de 7" (180 mm) (Tamaño de grano: P50) (Núm. de código 314090) p. 1
• ○ Almohadilla de caucho (Núm. de código 953255) p. 1
• ○ Llave (Núm. de código 937913Z) p. 1
• ○ Empuñadura lateral (Núm. de código 937089) NOTA Las especifi caciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT. 00BookS18SB.indb3400BookS18SB.indb34 2018/03/2213:57:322018/03/2213:57:32ABC D p. 1

El plomo de las pinturas a base de plomo,

El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y

El arsénico y el cromo de la madera tratada químicamente. El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de tr abajo. Para reducir la exposicíon a esta sustancias químicas: tr abaje en un lugar bien

entilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscar

par a el polvo especialmente diseñados para eliminar las partículas minúsculas.
