BD 7075 W Classic Bp - Limpiador de suelos Kärcher - Manual de uso y guía de instrucciones gratis

Tipo de producto	Autolavadora (limpiador de suelos)
Marca	Kärcher
Modelo	BD 7075 W Classic Bp (BD 70/75 W Classic Bp)
Tensión nominal	24 V
Capacidad de la batería	80 Ah o 160 Ah (según versión)
Potencia absorbida media	1270 W
Volumen del depósito de agua limpia	75 L
Volumen del depósito de agua sucia	75 L
Ancho de trabajo (cepillos)	700 mm
Diámetro del cepillo	356 mm
Velocidad de rotación del cepillo	140 rpm
Presión de apoyo al suelo del cepillo	300 / 500 N (normal / aumentada)
Rendimiento superficial teórico	3500 m²/h
Inclinación máxima de la zona de trabajo	2%
Peso en vacío (peso de transporte)	251 kg
Peso total autorizado	325 kg
Temperatura máxima del agua	50 °C
Tipo de uso	Profesional e industrial
Funciones principales	Limpieza con agua de suelos planos, aspiración, ajuste de la cantidad de agua y de la velocidad, accionamiento de tracción
Mantenimiento y conservación	Vaciado de los depósitos, limpieza de los filtros, verificación de los labios de aspiración y de los cepillos, carga de la batería
Dispositivos de seguridad	Interruptor de seguridad, interruptor de llave, protección contra descarga completa
Piezas de repuesto y accesorios	Discos cepillo (blanco, natural, rojo, negro), pads, barra de aspiración, filtros, baterías
Garantía	Según condiciones del fabricante, contactar al distribuidor

Preguntas frecuentes - BD 7075 W Classic Bp Kärcher

¿Cómo iniciar el aparato?

Ponga el interruptor de llave en « 1 ». La pantalla muestra la información. Seleccione la dirección de avance, luego tire del interruptor de seguridad hacia el manillar. El cabezal de limpieza arranca y el aparato se desplaza.

¿Cómo ajustar la cantidad de agua?

Utilice la rueda de ajuste de la cantidad de agua situada en el manillar. Para las primeras pruebas, comience con una cantidad baja y aumente progresivamente hasta el resultado deseado.

¿Qué hacer si la potencia de aspiración es demasiado baja?

Verifique que el depósito de agua sucia no esté lleno, limpie el filtro antipelusas, los labios de aspiración, y asegúrese de que el manguito de aspiración no esté obstruido. Consulte la sección Ayuda en caso de defectos del manual.

¿Cómo vaciar el agua sucia?

Saque el manguito de vaciado del soporte, bájelo sobre un recipiente de recogida, abra el dispositivo de dosificación y deje que el agua fluya. Regule el caudal presionando o doblando el manguito.

¿Qué detergentes usar?

Utilice únicamente detergentes recomendados por Kärcher, sin disolventes, sin ácido clorhídrico ni fluorhídrico. Ejemplos: CA 50C, RM 756, RM 755, etc. Evite los productos altamente espumantes.

¿Cómo cargar la batería?

Desplace el aparato cerca del cargador, desconecte el enchufe de la batería del lado del aparato, conecte el enchufe del lado de la batería al cargador, luego enchufe el cargador a la red. Siga las instrucciones del cargador. La carga dura aproximadamente de 2 a 7 horas según la capacidad.

¿Cómo reemplazar los discos cepillo?

Levante el cabezal de limpieza, presione el pedal de cambio de cepillo hacia abajo, saque el disco usado hacia un lado, luego inserte el nuevo disco encajándolo hacia arriba. Repita para el otro disco.

¿Qué hacer si el aparato no arranca?

Verifique el interruptor de llave en « 1 », el interruptor de seguridad, el enchufe de la batería y el estado de carga de las baterías. Consulte la sección Defectos sin indicación en el manual.

¿Cómo almacenar el aparato?

Vacíe completamente el agua de los depósitos. Lleve la batería a un nivel de carga entre el 30% y el 50%, luego póngala en modo de espera presionando el botón de la batería durante 20 segundos. Guarde el aparato en el interior, protegido contra heladas.

¿Cuál es la función del interruptor de seguridad?

El interruptor de seguridad (gatillo) permite iniciar el cabezal de limpieza y la tracción. Si lo suelta, el aparato se detiene inmediatamente para evitar lesiones.

MANUAL DE USUARIO BD 7075 W Classic Bp Kärcher

Proceda lentamente.

△PRECAUCIÓN

Incumplimiento del peso

Protección del medio ambiente. 49

Accesorios y recambios 49

Alcance de suministro. 49

Instrucciones de seguridad. 49

Descripción del equipo. 50

Montaje 51

Puesta en funcionamiento 52

Funcionamiento 52

Transporte. 54

Almacenamiento 54

Conservación y mantenimiento. 54

Ayuda en caso de fallos. 55

Garantía. 57

Accesorios variante BD. 57

Datos técnicos 58

Declaración de conformidad UE 58

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de instrucciones y las instrucciones de seguridad adjuntas. Actúe conforme a estos documentos.

Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

Funcionamiento

La presente fregadora aspiradora sirve para limpiar en húmedo suelos llanos.

El equipo puede adaptarse a la zona de limpieza correspondiente mediante el ajuste de la cantidad de agua y detergente. La dosificación del detergente se ajusta mediante adición al depósito.

El ancho útil y el volumen útil de los depósitos de agua fresca y sucia (ver el capítulo "Datos técnicos") permiten una limpieza efectiva en tiempos de aplicación prolongados.

El equipo está equipado con un motor.

Nota

El equipo puede equiparse con distintos accesorios en función de la tarea de limpieza en cuestión. Solicite nuestro catálogo o visítenos en internet en la página www.kaercher.com.

Uso previsto

Este equipo es apto para el uso profesional e industrial, por ejemplo, en hoteles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler. Utilice este equipo únicamente de conformidad con las indicaciones de este manual de instrucciones.

• El equipo solo puede utilizarse para la limpieza de suelos planos resistentes a la humedad y al pulido.
• El equipo no es apto para la limpieza de suelos congelados (p. ej., en almacenes frigoríficos).
• El equipo no es apto para su utilización en entornos potencialmente explosivos.
• El equipo está autorizado para su uso sobre superficies con una pendiente

máxima (véase el capítulo Datos técnicos).

Protección del medioambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medioambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, a veces, componentes, como baterías, acumuladores o aceite, que suponen un riesgo potencial para la salud de las personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, ellos garantizan un servicio seguro y fiable del equipo.

Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Alcance de suministro

Compruebe la integridad del alcance de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Instrucciones de seguridad

Antes de utilizar por primera vez el equipo, lea y tenga en cuenta el presente manual de instrucciones y el folleto adjunto relativo a las instrucciones de seguridad para equipos de limpieza con cepillos y equipos de pulverización y aspiración combinadas, n.° 5.956-251.0, y respételas.

El equipo está autorizado para su uso sobre superficies con una pendiente limitada (véase el capítulo Datos técnicos).

ADVERTENCIA

Peligro de lesiones

No utilice el equipo sobre superficies en pendiente.

El equipo solo debe utilizarse cuando todas las cubiertas y tapas están cerradas.

Dispositivos de seguridad

PRECAUCIÓN

Dispositivos de seguridad faltantes o modificados

Los dispositivos de seguridad velan por su seguridad.

No anule, retire o deje sin efecto ningún dispositivo de seguridad.

Interruptor de seguridad

Si se suelta el interruptor de seguridad, el equipo se desconecta.

Interruptor de llave

Si se extrae el interruptor de llave, el equipo queda protegido contra usos no autorizados.

Símbolos de los avisos

A la hora de manipular baterías deben tener en cuenta los siguientes avisos:

Tenga en cuenta los avisos de las instruciones de uso de la batería, los avisos impuestos sobre la propia batería y los avi-sos de este manual de instrucciones.

Utilice protección para los ojos.

Mantenga alejados a los niños de la bateria y el ácido.

Peligro de explosión

Prohibido encender fuego, ori-ginar chispas, aplicar luz directa y fumar.

Peligro de quemadura por ácido

Primeros auxilios.

Aviso

Eliminación de residuos

No眼看 la batería en el cu-bo de basura.

Descripción del equipo

Sinopsis de equipos

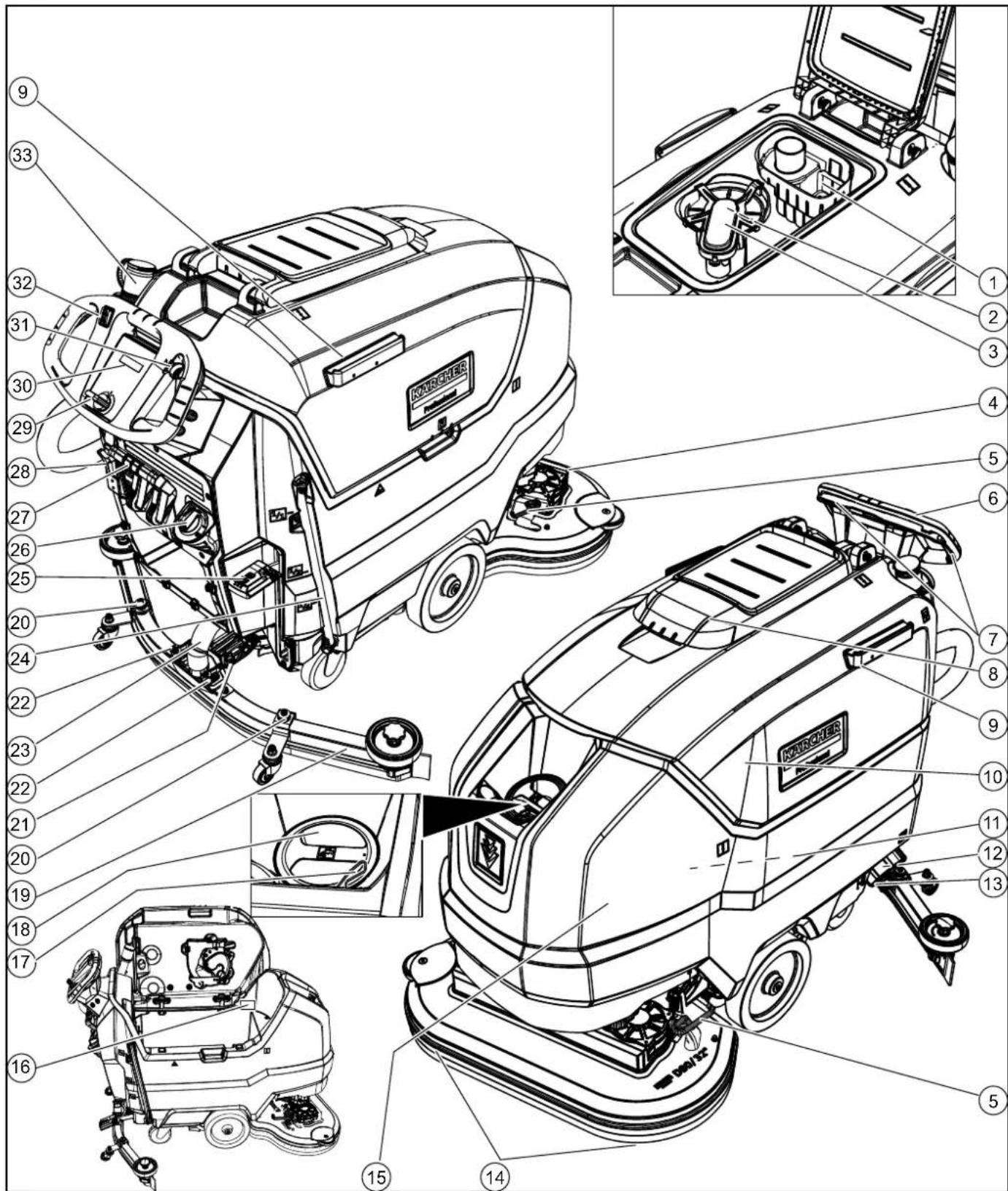

① Filtro de partículas de suciedad gruesas (2) Filtro de pelusas (3) Flotador (4) Cabezal de limpieza (5) Pedal del cepillo (6) Asa de empuje (7) Interruptor de seguridad (8) Tapa del depósito de agua sucia (9) Riel de soporte para Homebase

(10) Depósito de agua sucia (11) Batería (12) Filtro de agua limpia (13) Cierre del depósito de agua limpia (14) Cepillo circular (15) Depósito de agua limpia (16) Placa de características (17) Portamangueras

(18) Orificio de llenado del depósito de agua limpia (19) Barra de aspiración (20) Ajuste de altura de la barra de aspiración (21) Ajuste de inclinación de la barra de aspiración (22) Tuerca de mariposa para la fijación de la barra de aspiración (23) Manguera de aspiración

(24) Indicador del nivel de llenado de agua limpia (25) Manguera de desagüe de agua limpia (26) Palanca del cepillo de limpieza (27) Botón de regulación de la cantidad de agua (28) Palanca de la barra de aspiración (29) Conector de la batería (30) Interruptor de llave (31) Pantalla (32) Botón giratorio de velocidad de trabajo (33) Interruptor de dirección de marcha (34) Manguera de desagüe de agua sucia con dispositivo de dosificación

Batería

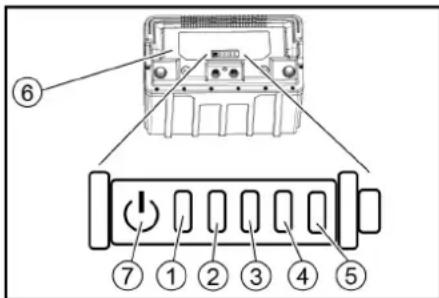

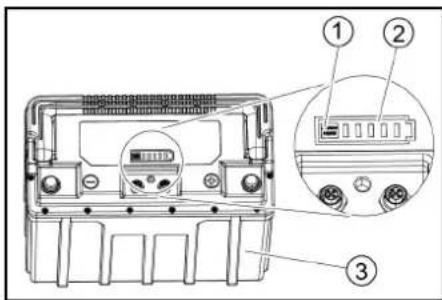

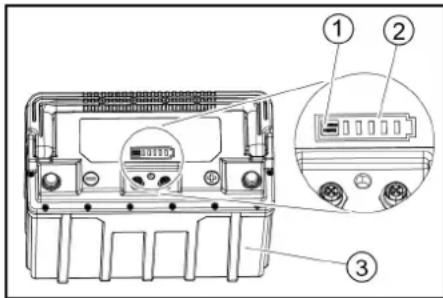

Pulsar la tecla Indicador del estado de energía Batería

Código de colores

• Los elementos de control de la limpieza se muestran en amarillo.
• Los elementos de control del mantenimiento se muestran en gris claro.

Símbolos en el equipo

Boca de salida del depósito de agua limpia

Boca de salida del depósito de agua sucia

Presión de empuje aumento del cuestion de limpieza

Acceso a la batería

Nivel de llenado del depósito de agua limpia (50%)

Conectar aquí el conector del cargador

Punto de amarre

*Portafregonas

CUIDADO

Puesto de enchufe incorrecto

Peligro de daños

NO conectar ahora el conector del cargador

Presión de empuje normal del cabezal de limpieza

Cabezal de limpieza elevado

Pedal para elevar/bajar el cabezal de limpieza

Pedal del cambio de cepillos

• Opcional

Montaje

Descarga

1. Retirar la caja de cartón.
2. Retirar las cintas de sujeción.

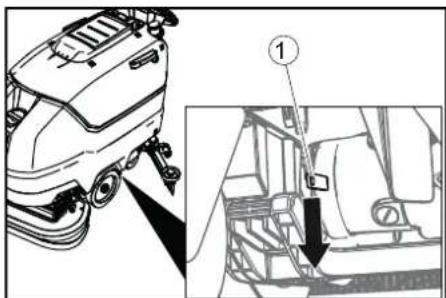

3. Desatornillar los bloques de madera fijados sobre la paleta con tornillos.

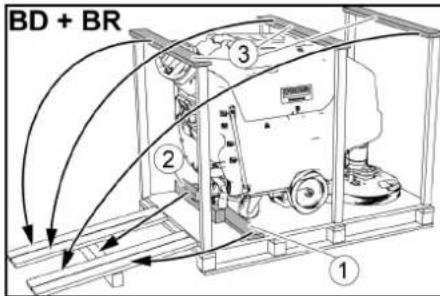

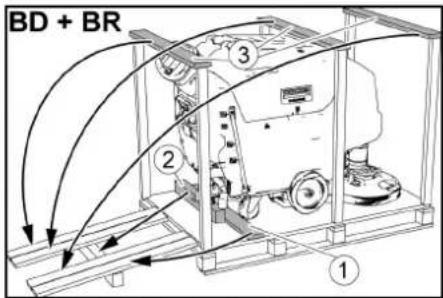

4. Colocar una rampa delante de la paleta con las 3 tablas de refuerzo del embalaje de cartón y con la tabla de fijación atornillada transversalmente en la paleta y bajar con tornillos para tableros de aglomerado.

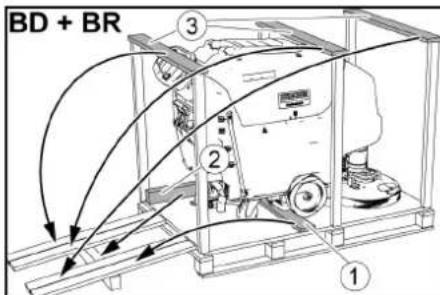

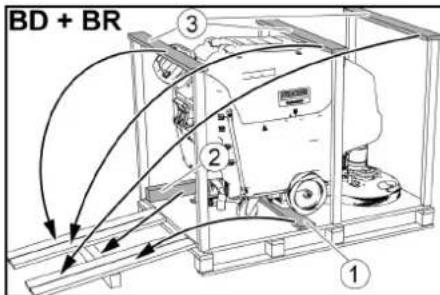

(1) Tabla de fijación ② Madera escuadrada ③ Tabla de refuerzo 5. Empujar la madera escuadrada desatornillada de la paleta hasta colocarla bajo la rampa como soporte y atornillarla. 6. Presionar hacia abajo la palanca del cabezal de limpieza y encajarla a la derecha. 7. Solo para BD 80/100 y BR 85/100: Presionar hacia abajo la palanca de freno.

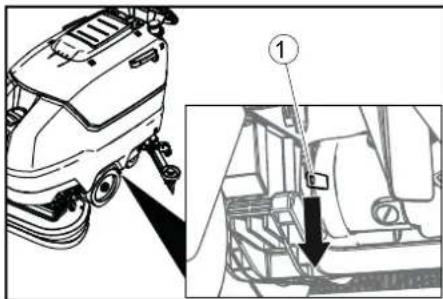

① Palanca de freno

Nota

Para BD 70/75 y BR 75/75 no hay freno disponible. La liberación del freno no es necesaria con este equipo. 8. Sacar hacia atrás el equipo de la paleta. 9. Solo para BD 80/100 y BR 85/100: Presionar hacia arriba la palanca de freno.

Montaje de la barra de aspiración

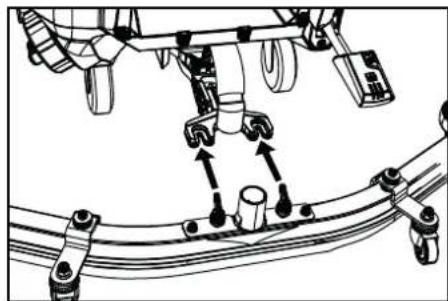

1. Insertar la barra de aspiración en la suspensión para la barra de aspiración.

1. Apretar las tuercas de mariposa.
2. Conectar la manguera de aspiración.

Baterías

Baterías recomendadas

Equipo Batería
BD 70/75 W Classic Bp Pack 80 Ah Li	1 x 6.654-454.0
BD 70/75 W Classic Bp Pack 160 Ah Li	2 x 6.654-454.0
BD 80/100 W Classic Bp Pack 160 Ah Li	2 x 6.654-454.0

CUIDADO

Peligro de daños

El uso de otras baterías puede provocar daños en el equipo. Utilice únicamente las baterías recomendadas.

Colocación y conexión de las baterías

△PRECAUCIÓN

Desmontaje y montaje de las baterías

Posición inestable de la máquina. Preste atención a que la máquina esté en una posición segura durante el desmontaje y el montaje de las baterías.

CUIDADO

Intercambio de la polaridad

Destrucción de la electrónica de control. Preste atención a la polaridad correcta al conectar la batería.

CUIDADO

Descarga completa

Peligro de daños

Cargue las baterías antes de la puesta en configuración del equipo.

1. Purgar el agua sucia.
2. Girar hacia arriba el depósito de agua sucia.
3. Desconectar las clavijas de las baterías.
4. Colocar las baterías en el equipo tal y como se muestra.

BD 80/100:

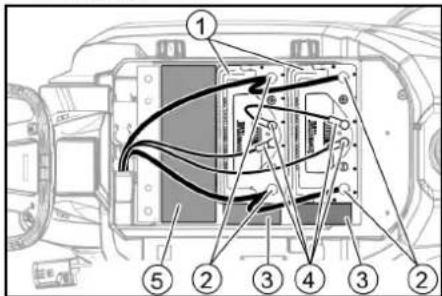

(1) Batería (2) Polo de la batería (3) Distanciador 150x150x65 (4) Conector redondo (5) Distanciador 90x185x335 (2 piezas superpuestas)

BD 70/75 80 Ah:

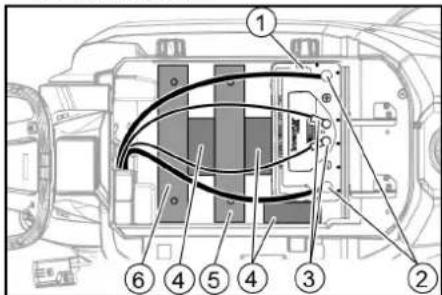

(1) Batería (2) Polo de la batería (3) Conector redondo (4) Distanciador 150x150x65 (5) Peso adicional, 6 placas (6) Peso adicional, 14 placas

BD 70/75 160 Ah:

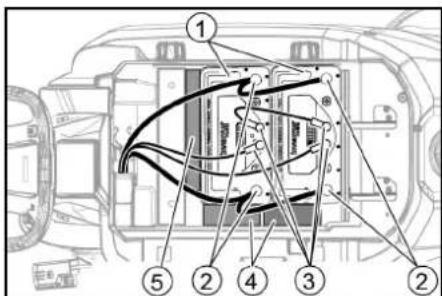

(1) Batería (2) Polo de la batería (3) Conector redondo (4) Distanciador 150x150x65 (5) Distanciador 155x300x60

1. Insertar los distanciadores y los pesos adicionales como se indica.

CUIDADO

Peligro de daños

Si se invierte la polaridad (polo positivo y negativo), se dañará la electrónica de control. Conectar el cable rojo al polo positivo y el cable negro al polo negativo. Tener en cuenta las figuras anteriores al conectar los cables. 6. Embornar los cables de conexión suministrados a los polos de la batería (+) y (-).

1. Para los equipos con 2 baterías, colocar el cable de conexión entre las dos baterías.
2. Insertar los conectores redondos en las baterías.
3. Conectar el conector de la batería del lado del equipo con el conector de la batería del lado de la batería. 10. Girar hacia abajo el depósito de agua sucia.

Nota

Cargar las baterías antes de usar el equipo (véase el apartado "Carga de las baterías").

Desmontaje de las baterías

△PRECAUCIÓN

Desmontaje y montaje de las baterías. Posición inestable de la máquina. Preste atención a que la máquina esté en una posición segura durante el desmontaje y el montaje de las baterías.

1. Poner el interruptor de llave a "0" y extraer la llave.
2. Desconectar las clavijas de las baterías.
3. Purgar el agua sucia.
4. Girar hacia arriba el depósito de agua sucia.
5. Desconectar todos los conectores redondos.
6. Desembornar el cable del lado del equipo del polo negativo de la batería.
7. Desembornar el resto de cables de las baterías.
8. Si es necesario, retirar los distanciadores.
9. Extraer las baterías.
10. Eliminar las baterías usadas de conformidad con las disposiciones vigentes.

Puesta en funcionamiento

Carga de la batería

△PELIGRO

Uso incorrecto del cargador

Descarga eléctrica

Respete la tensión de red y la protección por fusible de la placa de características del equipo.

Utilice el cargador únicamente en entornos secos con una ventilación adecuada.

CUIDADO

Uso de un cargador inadecuado

Peligro de daños

No conecte el cargador con el conector de la batería delgado del equipo.

Utilice únicamente un cargador compatible con el tipo de baterías montado.

Lea el manual de instrucciones del fabricante del cargador y tenga en cuenta, en particular, las instrucciones de seguridad. No se puede utilizar el equipo durante el proceso de carga.

Nota

El equipo dispone de una protección contra descarga completa; es decir, si se alcanza el nivel mínimo admisible de capacidad, se desconecta el motor de cepillos y la turbina.

1. Llevar el equipo directamente al cargador evitando pendientes.
2. Extraer el conector de la batería del lado del equipo.

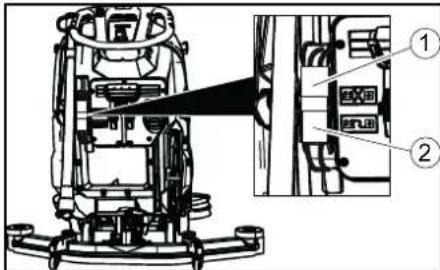

① Conector de la batería, lado del equipo ② Conector de la batería, bajo de la batería

CUIDADO

Peligro de daños

No conecte el cargador con el conector de la batería delgado del equipo.

Nota

Lea el manual de instrucciones del fabricante del cargador y respete especialmente las instrucciones de seguridad. 3. Conectar el conector de la batería del lado de la batería con el cargador. 4. Enchufar el conector de red del cargador en una caja de enchufe. 5. Ejecutar el proceso de carga siguiendo las indicaciones del manual de instrucciones del cargador.

El tiempo de energía depende del estado de la batería y del cargador. Cuando la batería está agotada, el tiempo de energía es de aproximadamente:

Cargador Capacidad de la bateria	Tiempo dearga,aprox.
6.654-483.0 80 Ah 7 horas
6.654-484.0 80 Ah 2 horas
160 Ah 4 horas

1. Una vez finalizado el proceso de carga:

a Desenchufar el conector de red del cargador. b Desconectar el conector de la batería del cargador. c Conectar el conector de la batería del lado del equipo con el conector de la batería del lado de la batería.

Funcionamiento

CUIDADO

Situación de peligro durante el funcionamiento

Peligro de lesiones

En caso de peligro suelte el interruptor de seguridad.

Llenado de materiales necesarios

Llenado de agua limpia

1. Abrir el cierre del depósito de agua limpia.
2. Añadir agua limpia (máximo 50°C ) hasta el borde inferior de la tubuladura de llenado.

Aviso: El tubo flexible de agua limpia puede engancharse con el portamangueras durante el llenado.

1. Cerrar el cierre del depósito de agua limpia.

Indicaciones sobre los detergentes

ADVERTENCIA

Peligro de daños al equipo

El equipo puede sufrir daños si se usan productos de limpieza inadecuados.

Use únicamente detergentes recomendados. Si se utilizan otros detergentes, el operador asume un elevado riesgo en cuanto a la seguridad operacional y de accidentes.

Use únicamente detergentes que no contengan disolventes, ácido fluorhídrico ni ácido clorhídrico.

Tenga en cuenta las instrucciones de seguridad del detergente.

Nota

No utilice detergentes muy espumosos.

Detergentes recomendados

Uso Detergente
Limpiador para el manteni- miento de sueños que gene- ra muy poca espuma con etiqueta ecológica de la UE	CA 50 C
Limpiador universal alta- mente humectante	RM 756
Limpiador intensivo a base de alcohol para sueños y su- perficies; muy adecuado pa- ra piedras duras brillantes, como el granito	RM 755
Limpiador para gres cerám- co fino, sin tensioactivos	RM 753
Decapante universal, apto para linóleo	RM 754
Detergente Basicsico acido; adecuado para la limpieza deAreas sanitarias y de la construcción	RM 751
Detergente para la limpieza deostenimiento industrial	RM 69
Detergente Basicsico industrial y decapante alcalino	RM 752
Limpiador de superficies con efecto desinfectante	RM 732

Detergente

1. Introducir el detergente en el depósito de agua limpia.

Aviso: Se puede usar la tapa del orificio de llenado del depósito de agua limpia para medir la cantidad de detergente. Dispone de una escala en el lado interior.

Ajuste de la cantidad de agua

1. Ajustar la cantidad de agua con el botón regulador en función de la suciedad del recubrimiento del suelo.

Nota

Realizar los primeros intentos de limpieza con poca cantidad de agua. Aumentar gradualmente la cantidad de agua hasta alcanzar el resultado de limpieza deseado.

Nota

Si el depósito de agua limpia está vacío, el cabezal de limpieza sigue funcionando sin suministro de fluido.

Ajuste de la barra de aspiración

Ajuste de la inclinación

La inclinación debe ajustarse de modo que los labios de aspiración de la barra de aspiración se apoyen sobre el suelo en toda su longitud y de forma uniforme.

1. Aflojar el tornillo.

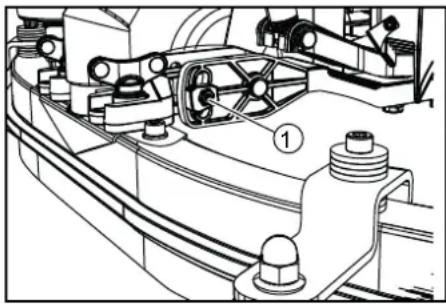

①Tornillo

1. Ajustar la inclinación de la barra de aspiración.
2. Apretar el tornillo.

Ajuste de la altura

El ajuste de altura influye en la flexión de los labios de aspiración en contacto con el suelo.

1. Deslizar un poco el equipo hacia delante.

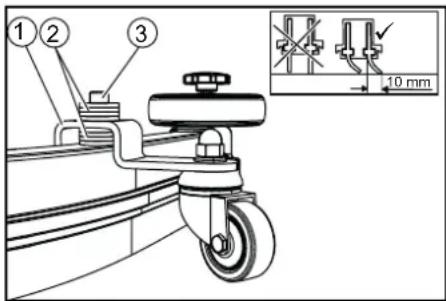

2. Comparar la flexión de los labios de aspiración con la figura inferior.

①Rueda distanciadora con soporte ②Arandela ③Tornillo

1. Desenroscar el tornillo.
2. Colocar las arandelas necesarias entre la barra de aspiración y la rueda distanciadora para alcanzar la flexión correcta del labio de aspiración.
3. Colocar el resto de arandelas sobre la rueda distanciadora.
4. Enroscar y apretar el tornillo.
5. Repetir el proceso en la segunda rueda distanciadora.
6. Deslizar un poco el equipo hacia delante.
7. Volver a probar la flexión de los labios de aspiración en toda su longitud.
8. En caso necesario, repetir el proceso de ajuste.

Limpieza

Conexión del equipo

1. Colocar el interruptor de llave en "1". La pantalla muestra sucesivamente:
2. El periodo hasta el próximo servicio técnico.
3. La versión de software, parte de manejo.
4. El estado de energía de la batería y la calidad de horas de servicio.

Circulación

Nota

Se puede cambiar la dirección de marcha durante la limpieza. De esta manera se puede avanzar y retroceder en zonas que haya que limpiar de forma intensiva.

1. Colocar el interruptor de dirección de marcha en "hacia delante".

Limpieza

Nota

Es posible ajustar la inclinación y la altitud de la barra de aspiración para mejorar el resultado de aspiración (véase el capítulo Ajuste de la barra de aspiración).

Nota

Si se llena el depósito de agua sucia, el flotador cierra el orificio de aspiración y la turbina de aspiración funciona a revoluciones elevadas. En este caso, elevar la barra de aspiración y circular hasta el vaciado del depósito de agua sucia.

1. Girar el botón giratorio de velocidad de trabajo al valor deseado. La velocidad se muestra en la pantalla durante el ajuste. La indicación aparece en porcentaje de la velocidad máxima.
2. Ajustar la cantidad de agua en la válvula de control.
3. Presionar hacia abajo la palanca de la barra de aspiración. Desciende la barra de aspiración. Se inicia la aspiración.
4. Presionar hacia abajo la palanca del cabezal de limpieza, desengranarla y dejarla baja.
5. Tirar del interruptor de seguridad para el asa de empuje. Se pone en marcha el cepillo de limpieza y el equipo circula con la velocidad ajustada.

Aumento de la presión de aplicación de cepillos

1. Soltar el interruptor de seguridad.
2. Levantar con la mano la palanca del cabezal de limpieza y encajarla a la derecha.

Finalización del servicio

Finalización de la limpieza

1. Soltar el interruptor de seguridad.
2. Presionar hacia abajo la palanca del cabezal de limpieza y encajarla a la derecha.
3. Seguir circulando durante una distancia corta. Se aspira el agua restante.
4. Elevar la barra de aspiración. La aspiración sigue funcionando durante 10 segundos.
5. Colocar el interruptor de llave en "0".
6. En caso necesario, cargar la batería.

Purga de agua sucia

ADVERTENCIA

Contaminación del medio ambiente

Contaminación del medio ambiente debido a la eliminación inadecuada de las aguas residuales.

Tenga en cuenta las normativas locales en materia de tratamiento de aguas residuales.

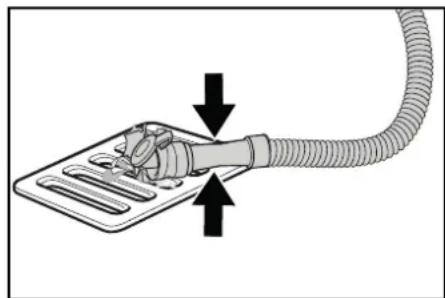

1. Retirar la manguera de desagüe de la sujeción y colocarla sobre una instalación de recogida adecuada.

1. Presionar o torcer el dispositivo de dosificación.
2. Abrir la tapa del dispositivo de dosificación.
3. Purgar el agua sucia. Regular la cantidad de agua aplicando presión o doblando.
4. Enjuagar el depósito de agua sucia con agua limpia.

Purga de agua limpia

1. Extraer la manguera del indicador del nivel de llenado y girarla hacia abajo.

Purga rápida de agua limpia

1. Desenroscar el cierre del depósito de agua limpia.
2. Dejar que salga el agua limpia.
3. Colocar el cierre del depósito de agua limpia.

Aviso: Prestar atención a que la conexión de manguera en el cierre del depósito de agua limpia esté en el punto más bajo tras el apretado.

Transporte

△PELIGRO

Utilice el equipo para la energía y descarga únicamente sobre superficies inclinadas de hasta el valor máximo (véase el capítulo "Datos técnicos").

Circular a baja velocidad.

△PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños

Tenga en cuenta el peso del equipo durante el transporte.

Cargue el equipo solo con la ayuda de otra persona utilizando el motor.

1. Presionar hacia abajo la palanca del cabezal de limpieza y encajarla a la derecha.
2. Elevar la barra de aspiración.
3. Colocar el interruptor de llave en "1".
4. Seleccionar la dirección de marcha en el interruptor de dirección de marcha.
5. Tirar del interruptor de seguridad para el asa de empuje.
6. Al transportar el equipo en vehículos, asegurarlo para evitar que resbale y vuelque conforme a las directivas vigentes.

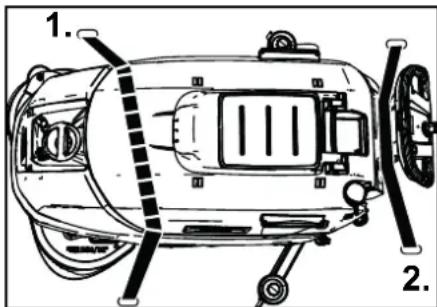

1. Colocar en primer lugar la correa de sujeción bajo el depósito de agua sucia.

Almacenamiento

△PRECAUCIÓN

Peligro de daños y lesiones

El equipo puede volcar en superficies inclinadas.

Tenga en cuenta el peso del equipo para su almacenamiento.

CUIDADO

Helada

Destrucción del equipo debido a agua congelada

Vacíe toda el agua del equipo.

Conserve el equipo en un lugar sin heladas.

• Este equipo solo debe almacenarse en interiores.
• Antes de almacenarlo durante un largo periodo de tiempo:
• Deje la(s) batería(s) en un estado de carga de entre el 30% y el 50%.
• Desconecte el cargador del conector de la batería.
• Pulse el botón de la batería durante 20 segundos para ponerla en modo de reposo.

Pulse la tecla ②Indicador del estado de energía ③Batería

Los leds del indicador del estado de carga se encienden y se apagan uno tras otro. A continuación, el indicador del estado de carga ya no reacciona al pulsar brevemente el botón.

Nota

En los equipos con varias baterías, este proceso solo debe llevarse a cabo en una de ellas. Las otras baterías pasan al modo de reposo automáticamente.

Conservación y mantenimiento

△PELIGRO

Peligro de lesiones

El equipo puede ponerse en movimiento de manera imprevista y causar lesiones.

Antes de realizar cualquier trabajo en el equipo, coloque el interruptor de llave en "0" y extraiga la llave.

Extraiga el conductor de red del cargador.

• Purgar y eliminar el agua sucia y el agua fresca.

Inspección de seguridad/contrato de mantenimiento

Puede acordar con su distribuidor una inspección de seguridad periódica o firmar un contrato de mantenimiento. Obtenga asesoramiento.

Intervalos de mantenimiento

Tras cada servicio

CUIDADO

Limpieza incorrecta

Peligro de daños.

No pulverice el equipo con agua.

No utilice detergentes agresivos.

Para la descripción detallada de los diferentes trabajos de mantenimiento, véase el capítulo Trabajos de mantenimiento.

Purgar el agua sucia. - Enjuagar el depósito de agua sucia con agua limpia. - Limpiar el exterior del equipo con un paño humedecido en lejía. - Comprobar el filtro de pelusas y limpiarlo en caso necesario. - Limpiar el filtro de partículas de suciedad gruesas. - Limpiar los labios de aspiración, comprobar el desgaste y, en caso necesario, reajustar la altura o sustituirlos. - Comprobar el desgaste de los cepillos circulares y sustituirlos en caso necesario. Cargar la batería.

• Si el estado de energía es inferior al 50%, cargar completamente la batería sin interrupciones.
• Si el estado de energía es superior al 50%, recargar la batería solo si se necesita un tiempo de funcionamiento completo durante la próxima utilización.

Mensualmente

Para la descripción detallada de los diferentes trabajos de mantenimiento, véase el capítulo "Trabajos de mantenimiento".

1. Vaciar el depósito de agua limpia y limpiar las incrustaciones.
2. Limpiar el fondo de agua limpia.
3. Limpiar el flotador y el filtro de pelusas.
4. Comprobar la oxidación de los polos de la batería y cepillarlos en caso necesario. Comprobar que el cable de conexión está bien fijado.
5. Limpiar las juntas entre el depósito de agua sucia y la tapa y comprobar la estanqueidad. Sustituir en caso necesario.
6. Durante largos tiempos de inactividad, desconectar el equipo con la batería completamente cargada. Cargar completamente la batería una vez al mes como mínimo.

Anualmente

• Solicitar al servicio técnico la inspección obligatoria.

Trabajos de mantenimiento

Giro o sustitución de los labios de aspiración.

Si los labios de aspiración están desgastados hasta la marca de desgaste, deben girarse o sustituirse.

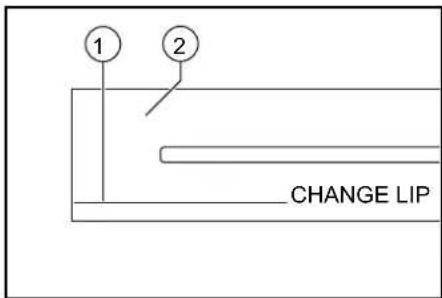

(1) Marca de desgaste

(2) Labio de aspiración

1. Retirar la barra de aspiración.
2. Desenroscar las empuñaduras de estrella.

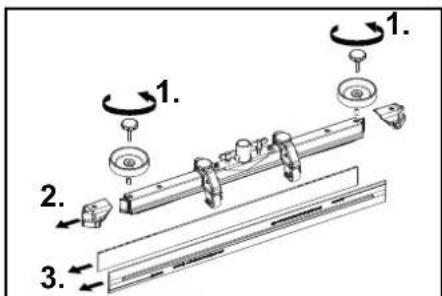

1. Extraer las piezas de plástico.
2. Extraer los labios de aspiración.
3. Introducir los labios de aspiración girados o nuevos.
4. Colocar las piezas de plástico.
5. Enroscar y atornillar las empuñaduras de estrella.

Limpieza del filtro de partículas de suciedad gruesas

1. Abrir la tapa del depósito de agua sucia.

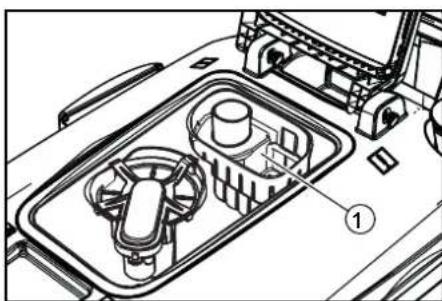

(1) Filtro de partículas de suciedad gruesas. 2. Extraer hacia arriba el filtro de partículas de suciedad gruesas. 3. Enjuagar el filtro de partículas de suciedad gruesas con agua corriente.

1. Introducir el filtro de partículas de suciedad gruesas en el depósito de agua sucia.

Limpieza del filtro de agua limpia

1. Purgar el agua limpia (véase el capítulo Purga de agua limpia).
2. Desenroscar el cierre del depósito de agua limpia.

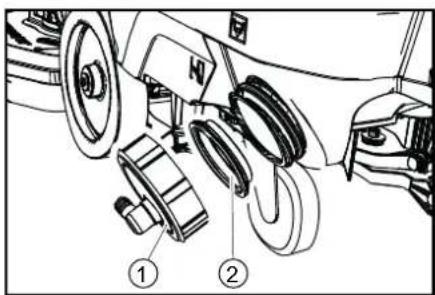

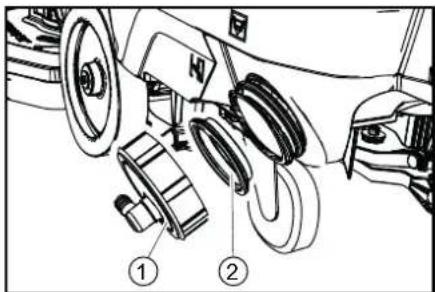

Cierre del depósito de agua limpia. (2) Filtro de agua limpia. 3. Extraer el filtro de agua limpia y enjuagarlo con agua limpia. 4. Colocar el filtro de agua limpia. 5. Colocar el cierre del depósito de agua limpia.

Aviso: Prestar atención a que la conexión de manguera en el cierre del depósito de agua limpia esté en el punto más bajo tras el apretado.

Limpieza del flotador y el filtro de pelusas

1. Abrir la tapa del depósito de agua sucia.

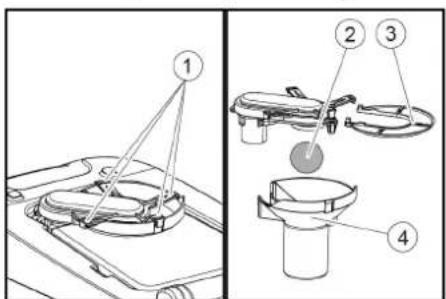

Gancho de enclavamiento. (2) Flotador. (3) Filtro de pelusas. (4) Carcasa del flotador

1. Soltar los ganchos de enclavamiento.
2. Extraer hacia abajo la carcasa del flotador.
3. Extraer el flotador de la carcasa del flotador y limpiarlo.
4. Retirar y limpiar el filtro de pelusas.
5. Realice el montaje de todos los componentes en el orden contrario.

Sustitución de los cepillos circulares

1. Elevar el cabezal de limpieza.
2. Presionar hacia abajo el pedal de cambio de cepillos completamente.

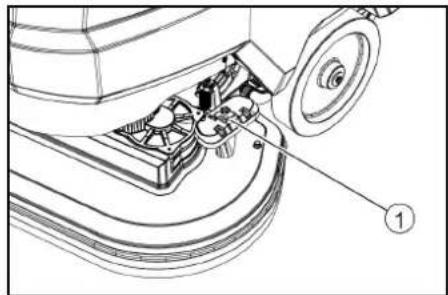

① Pedal del cambio de cepillos

1. Extraer el primer cepillo circular lateralmente por debajo del cabezal de limpieza.
2. Mantener el nuevo cepillo circular bajo el cabezal de limpieza, presionar hacia arriba y encajarlo.
3. Repetir el proceso en el segundo cepillo circular.

Ayuda en caso de fallos

PELIGRO

Peligro de lesiones

El equipo puede ponerse en movimiento de manera imprevista y causar lesiones.

Antes de realizar cualquier trabajo en el equipo, coloque el interruptor de llave en "0" y extraiga la llave.

Extraiga el conductor de red del cargador.

• Purgar y eliminar el agua sucia y el agua fresca.
• En caso de fallos que no puedan subsanarse con las indicaciones de esta tabla, ponerse en contacto con el servicio de postventa.

Indicador del estado de la batería

1 LED de estado (2) Indicador LED 1 (3) Indicador LED 2 (4) Indicador LED 3 (5) Indicador LED 4 (6) Batería. Pulsar la tecla

1. Pulsar la tecla durante 5 segundos.
2. No se ilumina ningún LED: cargar la batería.
3. El LED de estado se ilumina en verde: los 5 indicadores LED juntos indican el estado de carga de la batería.
4. El LED de estado se ilumina en rojo: los indicadores LED indican un fallo. Los fallos descritos en la siguiente tabla pueden subsanarse por parte del usuario. Ponerse en contacto con el servicio de postventa de KÄRCHER para todas las indicaciones de fallo no descritas anteriormente.

(1)	(2)	(3)	(4)	(5)	Causa	Soluciones
rojo --	-- La batería	está de masiado caliente. Dejar enfiar la batería.
rojo --	- verde	El sistemas de gestión de la batería está demasiado caliente.				Dejar enfiar la batería.
rojo --	verde	La batería estádemasiado fría para cargarla.				Mover el equipo a un lugar más calido y esperar hasta que la batería se haya calentado.
rojo --	verde	El Consumo de corrente durante la energia es demasiado alto.				Desenchufar el conductor de red del carrador. Esperar 10segundos. Volver a conectar el conductor de red. Si el fallo vuelve a aparecer, sustituir el carrador.
						Desconectar el equipo. Si el fallo vuye a producirse tras la conexión,ocular el fallo en el equipo.
rojo - verde	- verde	Cortocircuito.				batería.
rojo - verde	- verde	Tensión de la célula demasiado bajo durante la descarga.				Cargar la batería.
rojo - verde	- verde	Tensión de la célula demasiado alta durante la carga.				Descargar la batería hasta el 20% de su capacité residual. Acontinuación,carregar la batería.
rojo verde --	- Verde La tensión de batería es demasiado baja.					Cargue la batería.
rojo	-	verde	-		Avería durante el proceso de carga.	Desenchufar el conductor de red del carrador. Esperar 10segundos. Volver a conectar el conductor de red. Si el fallo vuede aparence, sustituir el carrador.
rojo verde - verde	-	verde	-
rojo verde --	- Lá batería está demasiado fria para producir energia.					Mover el equipo a un lugar más calido y esperar hasta que la batería se haya calentado.
rojo	-	verde	-		Fallo en la potencia de salute.	Desconectar el equipo. Si el fallo persistsente,contactar al service de posventa.

Fallos sin indicación

Fallo	Soluciones
El equipo no se pueda encender	1. Colocar el interruptor de llave en "1".2. Girar el pulsador de parada de energia del panel de control para desbloquearlo. (Aviso: no todas las versions del equipo incluyen un pulsador de parada de energia.)3. Acionar el interruptor de seguridad.4. Conectar el conector de la batería.5. Comprobar las baterías y recargar en caso Neededo.6. Comprobar si los polos de la batería está conectados.
La calidad de agua es insuficiente	1. Comprobar el nivel de llenado de agua limpia y refillar el depósito en caso Neededo.2. Augmentar la calidad de agua con el botón de regulación de la calidad de agua.3. Limpiar el filtro de agua limpia.4. Comprobar si las mangueras están obstruidas y limpiarlas en caso Neededo.
La potencia de aspiración es insuficiente	1. Desconectar el equipo y evacuar el agua sucia.2. Limpiar las juntas entre el depósito de agua sucia y la tapa y comprobar la estanqueidad. Sustituir en caso Neededo.3. Comprobar si la manguera de aspiración está conectada correctamente con el depósito de agua sucia.4. Comprobar si el filtró de pelulas está sucio y limpiarlo en caso Neededo.5. Limpiar los labios de aspiración en la barra de aspiración y, en caso Neededo, girarlos o sustituirlos.6. Comprobar si la taps de la manguera de desagüe de agua sucia está cerrada.7. Comprobar el ajuste de la barra de aspiración.8. Comprobar si la manguera de aspiración está obstruida y limpiarla en caso Neededo. Al volver a colocar la manguera de aspiración, lamarca blanca de la manguera debe estar en el clip de sujección.9. Comprobar la estanqueidad de la manguera de aspiración y sustituirla en caso Neededo.
Fallo Solución
El resultado de limpieza es deficiente	1. Reducir la velocidad. 2. Comprobar el desgaste de los cepillos y sustituirlos en caso necessario. 3. Comprobar que el tipo de cepillos y el detergente sean adecuados.
La turbina de aspiración func-mentation a revoluciones elevadas	1. Purgar el agua sucia. 2. Limpiar el flotador. 3. Comprobar el filtró de pelulas y limpiarlio en caso necessario. 4. Comprobar si la manguera de aspiración está obstruida y limpiarla en caso necessario. 5. Comprobar si la barra de aspiración está obstruida y subsanar la obstrucción.
El cepillo no gira	1. Comprobar si hayalgún cuero extraño que bloquea el cepillo y retiring el cuero extraño en caso necesario.
El equipo vibra durante la limpieza	1. Utilizar un cepillo más suave.
Los leds "Batería desconec-tada", 80% y 100% del cargador se encienden varias vezes seguidas	1. El cargador está en fase de recarga. En este proceso, se iguala el estado dearga de las celdas individuales de la batería. Solo hay un fallo si el led "Batería desconectada" se queda encendido de forma continua.
La bateria no se pueda cargar	La bateria está Completely descargada y no recciona con el cargador. 1. Conectar el cargador a la connexion de red y a la batería. 2. Pulsar la tecla de la bateria durante más de 5segundos. La bateria se enciende y comienza el proceso de carga.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos

cualquier fallo en su equipo de forma gratuita bajo el plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con

el servicio de postventa autorizado más próximo aportando la factura de compra. (Dirección en el reverso)

Accesorios variante BD

Denominación BD 70/75 n.°	ref.	BD 80/100n.° ref.	Descripción
Cepillo circular, blanco (muy sue-ve)	4.905-011.0 4	905-030.0 Pa	ra la limpieza de sueños poco sucios o delicados
Cepillo circular, natural (suave)	4.905-012.0	4.905-031.0	De fibras naturales para la limpieza por pulverización y el pulido
Cepillo circular, rojo (medio, estan-dar)	4.905-010.0 4	905-000.0 Pa	ra uso en todas las tareas de limpieza habituales
Cepillo circular, negro (duro)	4.905-013.0	4.905-032.0	Para suciedad incrustada y para limpieza a fondo, solo en superficiesresistantes
Plato impulsor de cepillo de espon-ja	4.762-590.0	4.762-447.0	Para la limpieza con cepillos de esponja, con acoplimiento de accesónrápida y Centerlock
Cepillo de esponja, blanco – 6371-3	31,0 Para el pulido de sueños
Cepillo de esponja, rojo (medio suave)	6.369-003.0	6.371-147.0	Para la limpieza y la limpieza por pulverización de todos los sueños
Cepillo de esponja, verde (medio duro)	6.369-002.0 6	371-148.0 Pa	ra la limpieza de sueños muy sucios y la limpieza a fondo
Cepillo de esponja, negro (duro)	6.369-001.0	6.371-169.0	Para suciedad dificil de eliminar y la limpieza a fondo
Cepillo de esponja, carrón (SPP)	2.639-290.0	2.639-288.0	Para el sanecimiento de la película deostenimiento de superficiesduras y elasticas

Datos técnicos

	BD	BD
	70/75	80/
	W	100 W
	Clas-	Clas-
	sic	sic
	Bp	Bp

Datos de potencia del equipo

Tensión nominal V 24 24
Capacidad de la bateria	Ah (5 h)	80 / 160
Consumo medio de energia	W 1270	1320
Potencia del motor W 250 300
Potencia de la turbina de aspiración	W 500	500
Potencia del accionamente de cepillos	W 2	2 x 500
Rendimiento teólico en superficie	m2/h	3500 4000
Volumen del depó-sito de agua limpia	I	7	5
Volumen del depó-sito de agua sucia	I	7	5
Temperatura del agua max.	°C	50 50
Presión del agua max.	bar	0,06	0,06
Anchura de giro de pasillo	mm	1550 1650
Pendiente max. de la zona de trabajo	%	2	2

Aspirar

Potencia de aspira- l/s ción, volumen de aire	24 24
Potencia de aspira- kPa ción, bajo presión (mbar)	16 (160)	16 (160)

Cepillos de limpieza

Anchoutil	mm 700 800
Diámetro de cepilos	mm 356 410
Velocuidade rota-ción de cepilos	1/min 140 140
Presión de aplicación de cepilos	N 300 /500	400 /680

Peso y dimensiones

Peso total admis- ble	kg	325	435
Tara (peso para el transporte)	kg	251	325
Dimensiones del compartimiento de baterías	mm	575	x 622
		380	384

Valores calculados conforme a EN 60335-2-72

Nivel de vibracio- nes total	m/s2	<2,5	<2,5
Inseguridad K	dB(A)	0,2	0,2
Nivel de presión acústica LpA	dB(A)	65 65
Insegurities KpA	dB(A)	2	2

	BD	BD
	70/75	80/
	W	100 W
	Clas-	Clas-
	sic	sic
	Bp	Bp

Intensidad acústica dB(A) 81 81

ca LWA +

Inseguridad KWA

Reservado el derecho a realizar modificaciones.

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo, así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez.

Producto: Limpiador de suelos

Normas armonizadas aplicadas

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Normas nacionales aplicadas

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

H. Jenner

Junta Directiva

S. Reiser

①Tecla ② Indicador de estado de carga ③Batería

Indicación de color

Abertura de descarga del depósito de agua limpia

Abertura de descarga del depósito de agua sucia

1. Cerrar el cierre del depósito de agua limpia.

Vaciar rápidamente el agua de la red

1. Desenroscar el cierre del depósito de agua limpia.
2. Dejar salir el agua de la red.
3. Colocar el cierre del depósito de agua limpia y atornillar. Aviso: Garantizar que la conexión de manguera en el cierre del depósito de agua limpia está en el punto más alto del depósito al atornillar.

Transporte

PERIGO

Condução de subidas

Perigo de ferimentos

② Indicador de estado de carregamento (3)Bacteria

• Escoar a água suja e a água de rede e eliminar.

Limpar o filtro de água de rede

1. Escoar a água de rede (consultar o capítulo Escoar a água de rede).
2. Desenroscar o fecho do depósito de água limpa.

① Fecho do depósito de água limpa ② Filtro de água de rede 3. Retirar o filtro da água de rede e lavar com água limpa. 4. Colocar o filtro de água de rede. 5. Aplicar o fecho do depósito de água limpa.

Normas harmonizadas aplicadas

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Normas nacionales aplicadas

Accesorios y piezas de repuesto. 169

Paquete de libros 169

Instrucciones de seguridad. 169

Accesorios y piezas de repuesto

Utilice únicamente accesorios originales y piezas de repuesto originales; estos garantizan el funcionamiento seguro y sin daños del aparato. Información sobre accesorios y piezas de repuesto se encuentra en www.kaercher.com.

Paquete de libros

Pedal de elevación/bajada del cabezal de cepillo

Pedal de cambio de cepillos

• Posibilidad de extracción

Montaje

Extracción

1. Retire el material de embalaje.
2. Retire las eslingas.
3. Desatornille los tacos de madera que están atornillados al palé.
4. Utilizando los 3 tablones superiores de fijación del embalaje de cartón y el tablón de seguridad atornillado al travesaño del palé, forme una rampa en la parte delantera del palé y fíjela con tornillos para tableros de virutas.

① Tablón de seguridad 2Viga Tablón de fijación 5. Deslice el soporte de la viga desatornillada del palé debajo de la rampa y atorníllelo. 6. Presione la palanca del cabezal de limpieza hacia abajo y fíjela a la derecha. 7. Solo BD 80/100 y BR 85/100: Presione la palanca de freno hacia abajo.

Palanca de freno

Indicación

Los modelos BD 70/75 y BR 75/75 no tienen freno. No es necesario soltar el freno en este aparato. 8. Retire el aparato del palé hacia atrás. 9. Solo BD 80/100 y BR 85/100: Presione la palanca de freno hacia arriba.

Instalación de la aspiración

Registre su producto y aproveche de muchas ventajas.

Reseñe su producto y díganos su opinión.
