ZHC92662XA - Campana de cocina ZANUSSI - Manual de uso y guía de instrucciones gratis

Marca	ZANUSSI
Modelo	ZHC92662XA
Tipo de producto	Campana extractora
Alimentación eléctrica	220-240 V, 50/60 Hz
Potencia de iluminación	2 x 20 W máx., halógeno 12V G4
Número de velocidades	3 velocidades (mínimo, medio, máximo)
Tipo de instalación	Versión extractora (evacuación exterior) o filtrante (reciclaje interior)
Filtro antigrasa	Lavable en lavavajillas, limpiar una vez al mes
Filtro de carbón activo	Tipo 20 LONG LIFE lavable (cada 2 meses) o tipo 15 no lavable (reemplazar cada 4 meses)
Distancia mínima de la cocina	50 cm (eléctrica), 65 cm (gas o mixta)
Limpieza	Exterior e interior al menos una vez al mes con un paño húmedo y detergente neutro
Seguridad	Desconectar antes del mantenimiento; no usar sin filtro; evitar llamas abiertas
Uso	Encender 5 min antes de cocinar, dejar 15 min después
Panel de control	Control de velocidad de aspiración y control de iluminación
Tipo de bombilla	Halógeno 12V - 20W máx. - G4
Reciclaje	Embalajes reciclables; aparato eléctrico no desechar con basura doméstica
Uso doméstico	Sí

Preguntas frecuentes - ZHC92662XA ZANUSSI

¿Cómo elegir entre versión extractora y filtrante?

La versión extractora requiere una evacuación exterior. La versión filtrante recicla el aire interior con un filtro de carbón activo. Consulte su manual de instalación para determinar qué versión corresponde a su modelo.

¿Qué distancia mínima respetar entre la campana y la cocina?

Para cocinas eléctricas: 50 cm. Para cocinas a gas o mixtas: 65 cm. Si las instrucciones del fabricante de la cocina especifican una distancia mayor, siga esas.

¿Cómo limpiar la campana?

Desconecte la campana antes de cualquier limpieza. Limpie el exterior y el interior al menos una vez al mes con un paño húmedo y un detergente líquido neutro. No use productos abrasivos ni alcohol.

¿Con qué frecuencia limpiar o reemplazar los filtros?

El filtro antigrasa debe limpiarse una vez al mes (a mano o en lavavajillas a baja temperatura). El filtro de carbón activo tipo 20 LONG LIFE se limpia cada 2 meses (agua caliente o lavavajillas a 65°C). El tipo 15 no lavable se reemplaza cada 4 meses.

¿Qué hacer si las lámparas no funcionan?

Asegúrese de que las lámparas estén frías antes de tocarlas. Use solo lámparas halógenas 12V - 20W máx. - G4. Reemplácelas sin tocarlas directamente con las manos. Si el problema persiste, contacte al servicio postventa.

¿Puedo usar la campana sin filtro?

No, nunca use la campana sin que la rejilla esté montada correctamente. El uso sin filtro puede dañar el aparato y presenta riesgo de incendio.

¿Cómo optimizar la eficiencia de la campana?

Encienda la campana 5 minutos antes de comenzar a cocinar y déjela funcionar 15 minutos después de cocinar. Use la potencia máxima en caso de alta concentración de vapores. Limpie regularmente los filtros.

¿Qué hacer en caso de mal funcionamiento o ruido anormal?

Verifique primero que la campana esté bien instalada y que los filtros estén limpios. Si el ruido persiste, desconecte el aparato y contacte al servicio postventa. No intente repararlo usted mismo.

¿Puedo usar la campana sobre una cocina de inducción?

Sí, la campana se puede usar con cualquier tipo de cocina, eléctrica, a gas, mixta o inducción. Respete las distancias mínimas indicadas (50 cm para eléctrica, 65 cm para gas).

¿Cómo reciclar la campana al final de su vida útil?

No deseche el aparato con la basura doméstica. Deposítelo en un centro de reciclaje local o contacte a sus servicios municipales para seguir las instrucciones de clasificación. Los embalajes deben reciclarse por separado.

MANUAL DE USUARIO ZHC92662XA ZANUSSI

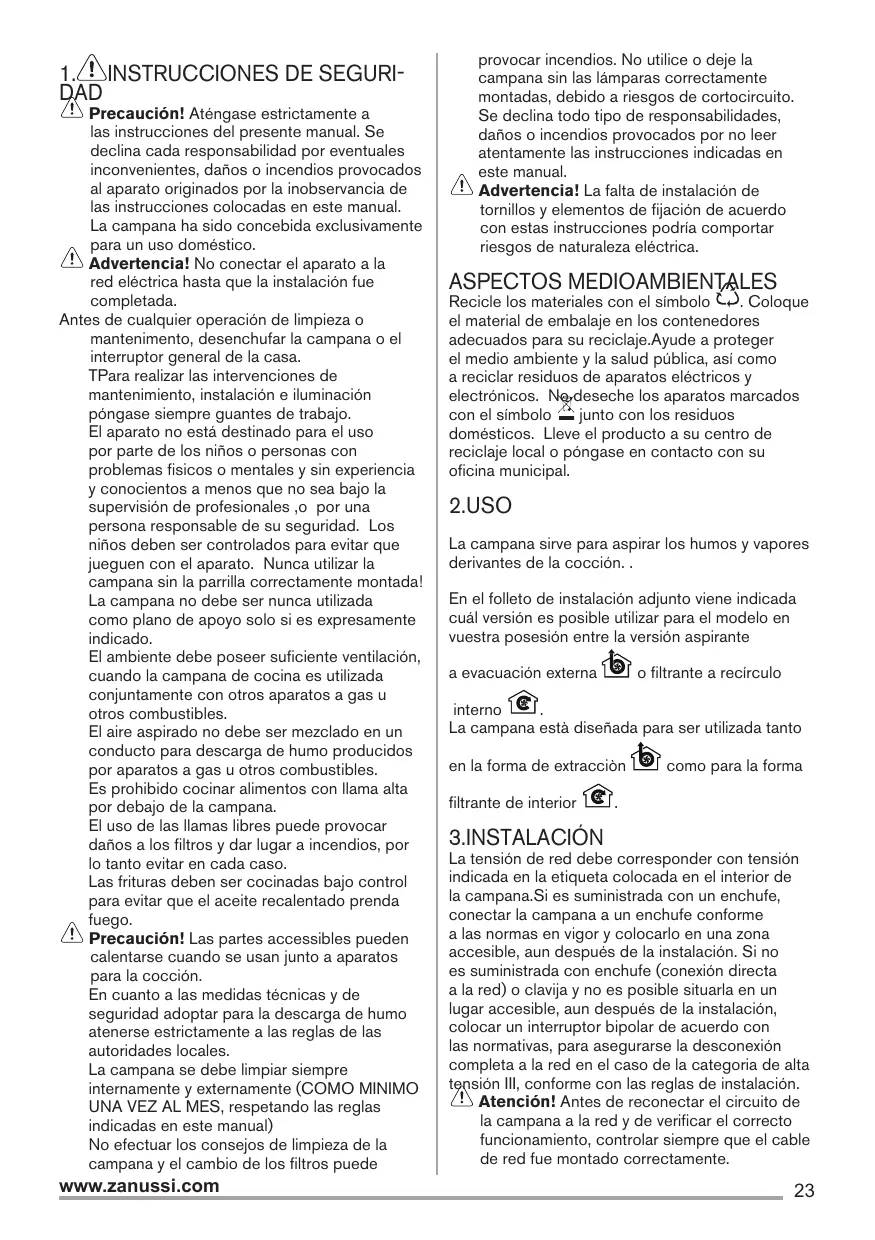

1. INSTRUCCIONES DE SEGURIDAD

Precaución: Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana ha sido concebida exclusivamente para un uso doméstico.

Advertencia: No conectar el aparato a la red eléctrica hasta que la instalación haya sido completada.

Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa. Para realizar las intervenciones de mantenimiento, instalación e iluminación, póngase siempre guantes de trabajo. El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia o conocimientos, a menos que no sea bajo la supervisión de profesionales o de una persona responsable de su seguridad. Los niños deben ser controlados para evitar que jueguen con el aparato. ¡Nunca utilice la campana sin la parrilla correctamente montada! La campana no debe ser nunca utilizada como plano de apoyo, salvo que sea expresamente indicado.

El ambiente debe poseer suficiente ventilación cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.

El aire aspirado no debe ser mezclado en un conducto para descarga de humo producido por aparatos a gas u otros combustibles.

Está prohibido cocinar alimentos con llama alta debajo de la campana.

El uso de llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto, evítelo en cualquier caso.

Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.

Precaución: Las partes accesibles pueden calentarse cuando se usan junto a aparatos para la cocción.

En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de humo, aténgase estrictamente a las reglas de las autoridades locales.

La campana se debe limpiar siempre interna y externamente (como mínimo una vez al mes, respetando las reglas indicadas en este manual).

No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.

No utilice la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito. Se declina todo tipo de responsabilidad por daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

Advertencia: La falta de instalación de tornillos y elementos de fijación de acuerdo con estas instrucciones podría causar riesgos de naturaleza eléctrica.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo C. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

2. USO

La campana sirve para aspirar los humos y vapores derivados de la cocción.

En el folleto de instalación adjunto viene indicada cuándo versión es posible utilizar para el modelo en vuestra posesión entre la versión aspirante

a evacuación externa o filtrante a recirculación

interna

La campana está diseñada para ser realizada tanto

en la forma de extracción como para la forma

filtrante de interior

3. INSTALACIÓN

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

MANTENIMIENTO

¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa. La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡Atención! De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas. Filtro antigrasa: El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Filtro al carbón activo - Tipo 20 LONG LIFE - Filtro al carbón activo lavable

El filtro al carbón activo puede lavarse cada dos días con agua caliente y detergentes adecuados o en lavavajillas a 65 °C (en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior). Quite el agua que haya quedado en el filtro sin estropearlo, cuando quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100 °C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.

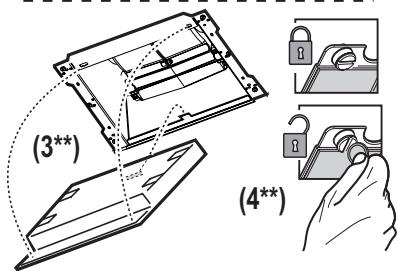

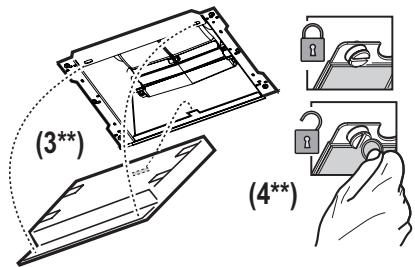

Tipo 15 - Filtro al carbón activo NO lavable. La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse ni reciclarse.

(1*)

(2*)

( ) Tipo 20 (*) Tipo 15 - Tipo 20

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

1. ON/OFF luces.
2. OFF motores.
3. -4. -5. Potencia de aspiración mínima (3), media (4), máxima (5).

Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconsejamos encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en funcionamiento por otros 15 minutos aproximadamente.

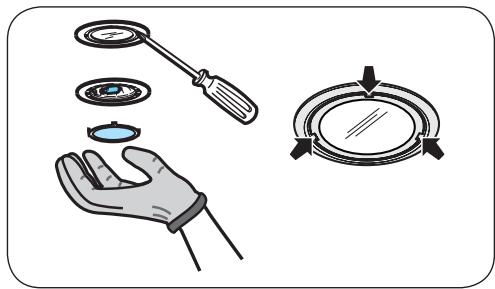

ILUMINACIÓN

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Utilizar solo lámparas halógenas de 12V -20W máx - G4 (adecuada para su uso en luminaria abierta), prestando atención en no tocarlas con las manos.

1. INSTRUCCIONES DE SEGURIDAD

Para la limpieza, use un paño humedecido con detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

15

4 4

( ) Tipo 20 ( ^*) Tipo 15 - Tipo 20
