MANUAL DE USUARIO POWERBASE 60 AEG

Instrucciones de uso

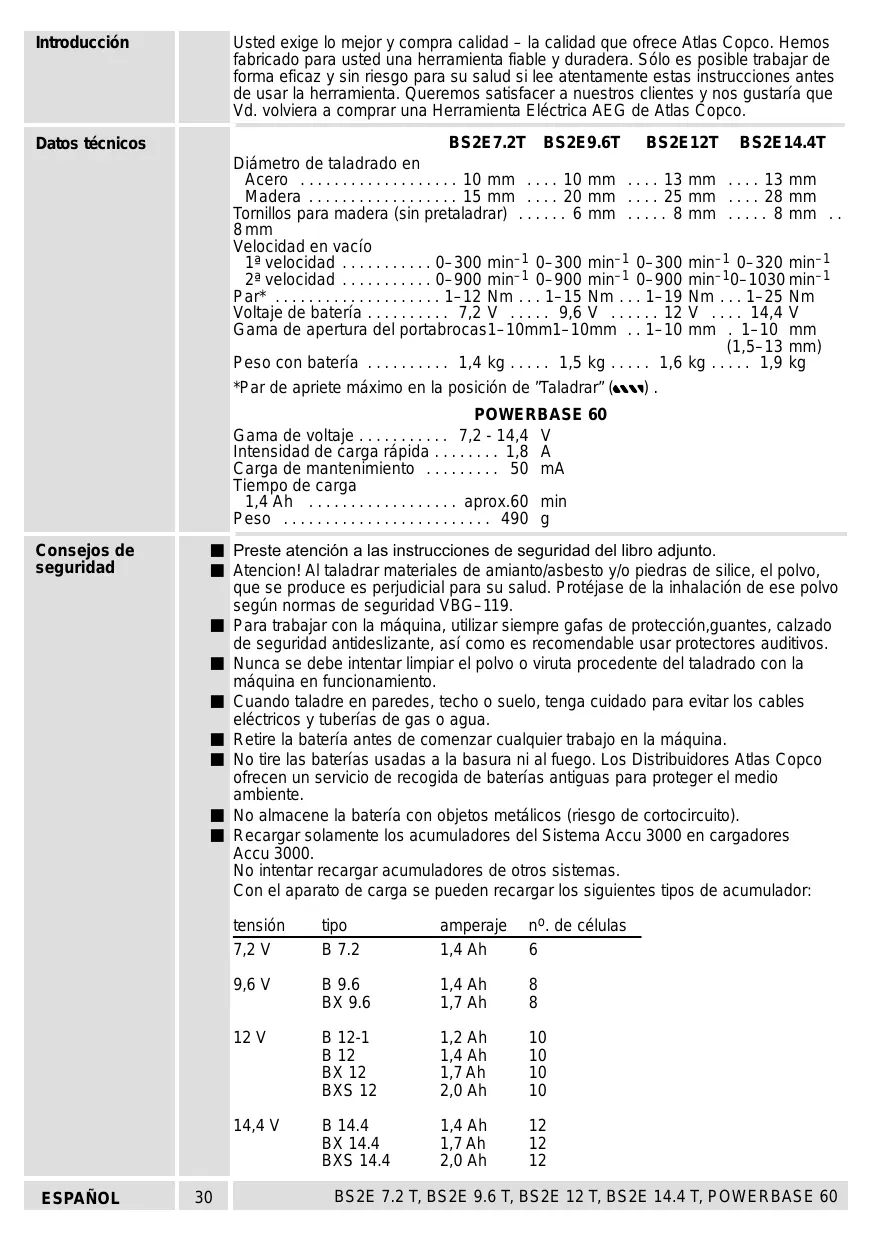

• BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Introducción Usted exige lo mejor y compra calidad – la calidad que ofrece Atlas Copco. Hemos fabricado para usted una herramienta fiable y duradera. Sólo es posible trabajar de forma eficaz y sin riesgo para su salud si lee atentamente estas instrucciones antes de usar la herramienta. Queremos satisfacer a nuestros clientes y nos gustaría que Vd. volviera a comprar una Herramienta Eléctrica AEG de Atlas Copco. Datos técnicos BS2E7.2T BS2E9.6T BS2E12T BS2E14.4T Diámetro de taladrado en Acero p. 10
• mm p. 10
• mm p. 13
• mm p. 13
• mm Madera p. 15
• mm p. 20
• mm p. 25
• mm p. 28
• mm Tornillos para madera (sin pretaladrar) p. 6
• mm p. 8
• mm p. 8
• mm p. 8
• mm Velocidad en vacío 1ª velocidad p. 0
• –300 min–1 0–300 min–1 0–300 min–1 0–320 min–1 2ª velocidad p. 0
• –900 min–1 0–900 min–1 0–900 min–10–1030 min–1 Par* p. 1
• –12 Nm p. 1
• –15 Nm p. 1
• –19 Nm p. 1
• –25 Nm Voltaje de batería p. 7
• ,2 V p. 9
• ,6 V p. 12
• ,4 V Gama de apertura del portabrocas1–10mm1–10mm p. 1
• –10 mm . 1–10 mm (1,5–13 mm) Peso con batería p. 1
• ,4 kg p. 1
• ,5 kg p. 1
• ,6 kg ,9 kg *Par de apriete máximo en la posición de ”Taladrar” ( p. 1

POWERBASE 60 Gama de voltaje . . . . . . . . . . . 7,2 - 14,4 V Intensidad de carga rápida . . . . . . . . 1,8 A Carga de mantenimiento . . . . . . . . . 50 mA Tiempo de carga 1,4 Ah . . . . . . . . . . . . . . . . . . aprox.60 min Peso . . . . . . . . . . . . . . . . . . . . . . . . . 490 g Consejos de seguridad ESPAÑOL Preste atención a las instrucciones de seguridad del libro adjunto. Atencion! Al taladrar materiales de amianto/asbesto y/o piedras de silice, el polvo, que se produce es perjudicial para su salud. Protéjase de la inhalación de ese polvo según normas de seguridad VBG–119. Para trabajar con la máquina, utilizar siempre gafas de protección,guantes, calzado de seguridad antideslizante, así como es recomendable usar protectores auditivos. Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la máquina en funcionamiento. Cuando taladre en paredes, techo o suelo, tenga cuidado para evitar los cables eléctricos y tuberías de gas o agua. Retire la batería antes de comenzar cualquier trabajo en la máquina. No tire las baterías usadas a la basura ni al fuego. Los Distribuidores Atlas Copco ofrecen un servicio de recogida de baterías antiguas para proteger el medio ambiente. No almacene la batería con objetos metálicos (riesgo de cortocircuito). Recargar solamente los acumuladores del Sistema Accu 3000 en cargadores Accu 3000. No intentar recargar acumuladores de otros sistemas. Con el aparato de carga se pueden recargar los siguientes tipos de acumulador:

tensión 7,2 V tipo B 7.2 amperaje 1,4 Ah no. de células

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 No intente cargar baterías no-recargables con este cargador. No introduzca en la cavidad del cargador objetos metálicos (riesgo de cortocircuito). No abra nunca las baterías ni los cargadores y guárdelos sólo en lugares secos. Protéjalos de la humedad en todo momento. Use los aparatos de carga solo en interiores, protéjalo de la lluvia. En las clemas de contacto del cargador hay tensión. No tocar con instrumentos o elementos conductores de la electricidad el aparato. No intentar recargar acumuladores averiados, en esos casos retirarlos de inmediato del cargador. Antes de empezar a trabajar compruebe si está dañada la máquina, el cable o el enchufe. Las reparaciones sólo se llevarán a cabo por Agentes de Servicio autorizados. La valoración de la presión acústica de la máquina es normalmente menor de 70 dB (A). El nivel de ruido, con la máquina trabajando, podrá sobrepasar circunstancialmente 85 dB (A). Usar protectores auditivos! Valor sonoro medido La vibratión en la mano del operario es normalmente menor de 2.5 m/s2. Valor medido de vibración Uso El taladro/atornillador por acumulador está diseñado para trabajos de taladrado y atornillado para uso independiente lejos de suministro eléctrico. El cargador rápido puede cargar baterías AEG de 7,2 V a 14.4 V. Utilizar este producto unicamente para el uso al que está destinado. Conexión eléctrica POWERBASE 60 Solo para corriente alterna monofásica y dentro de los valores consig–nados en la placa de características. También se puede conectar a una base de corriente sin toma de tierra, ya que está protegido por aislamiento según DIN–57700/VDE 0700 y IEC 335. La protección antiparasitaria corresponde a la norma europea EN–55014 Mantenimiento Los puntos de contacto de los cargadores y las baterías se deben mantener limpios. Si se averiase el cable de conexión, deberá ser reparado en un Servicio Oficial de Atlas Copco, ya que es preciso utilizar herramientas especiales. Solo se deben utilizar accesorios y piezas de repuestos AEG. Piezas cuyo recambio no está descrito en las instrucciones de uso, deben sustituirse en un centro de asistencia técnica AEG (Consulte el folleto Garantia/Direcciones de Centros de Asistencia Técnica). En caso necesario, puede solicitar un despiece de la herramienta. Por favor indique el número de impreso de diez dígitos que hay en la etiqueta y pida el despiece a la siguiente dirección: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden. Accesorios ESPAÑOL Los accesorios y sus correspondientes números para pedido, están reflejados en nuestros catálogos.

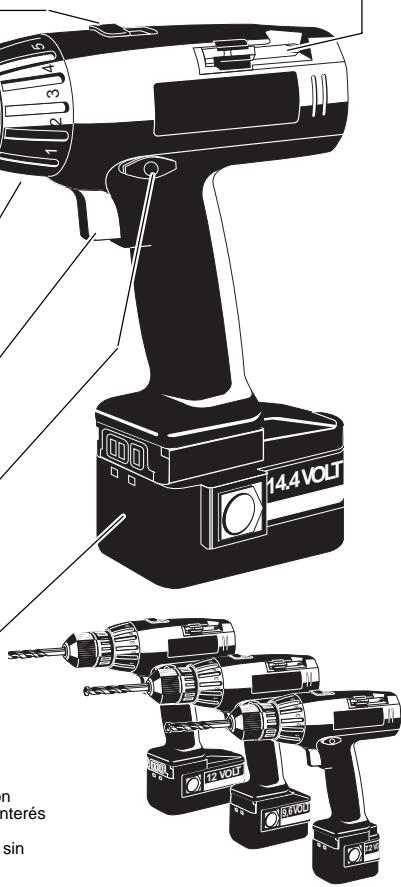

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Breve descripción BS2E 7.2 T BS2E 9,6 T BS2E 12 T BS2E 14.4 T Alojamiento para guardar las puntas de atornillador

Engranajes de dos velocidades; la velocidad se cambia con la máquina funcionando en vacío Portabrocas de cierre rápido para apretarlo sin ninguna herramienta. Preselección del par de apriete (de diez etapas) Para igualar la profundidad de atornillado en función del tipo de tornillo y de los distintos materiales. Interruptor para conectar y desconectar la máquina, y para un arranque suave infinitamente variable. QUICKSTOP – la velocidad del eje de trabajo se reduce inmediatamente cuando se suelta el interruptor.

14.4VO .5 Wh Funcionamiento reversible izquierda–derecha ajustable en el interruptor – debido a un mecanismo de bloqueo, la conmutación sólo es posible si el interruptor no está pulsado. h 24

Acumulador intercambiable de alta potencia, con dispositivo de seguridad que impide el cambio accidental de la polaridad.

12 VO Modificaciones: El texto, los diagramas y los datos son correctos en el momento de imprimir este manual. En interés de la mejora continua de nuestros productos, las especificaciones técnicas están sujetas a modificación sin previo aviso.

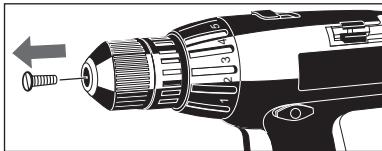

hay que extraer el tornillo de seguridad, mediante giro a la derecha.

1. Para quitar el portabrocas, en primer lugar

El portabrocas es más fácil de manejar cuando se ha puesto la 1ª velocidad ya que los engranajes no tienden a girar tan fácilmente.

Cambio del portabrocas sin llave 9,6 VOLT

2. Fije la llave Allen* en el portabrocas.

3. Afloje el portabrocas de cierre rápido

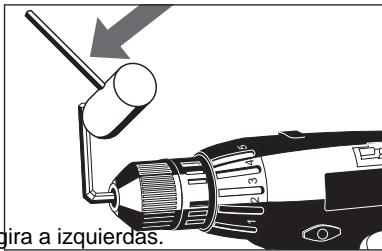

golpeando ligeramente la llave Allen insertada con un martillo de plástico.

Vuelva a instalar siempre el tornillo de fijación (si existe) después de montar el portabrocas. De lo contrario, el portabrocas se podría aflojar cuando el eje gira a izquierdas.

Monte el portabrocas en orden inverso.

• No incluido en el equipo estándar. ESPAÑOL

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 En el portabrocas, se pueden colocar brocas u hojas de atornillar para ello, abrir el portabrocas, introducir la herramienta y apretarlo por medio de la llave. Batería Antes de utilizar la herrramienta eléctrica, será necesario cargar el acumulador si este es nuevo o no ha sido empleado desde hace tiempo. La capacidad plena, se consigue después de 4-5 horas de carga. Alojamiento para la batería Inserte la batería en la máquina desde atrás hasta que se acople (como se muestra en ilustración).

Introducir de la herramienta La batería se puede insertar en una u otra dirección en el dispositivo de retención: Desde la parte frontal: La forma de la máquina es más compacta y por lo tanto más adecuada para trabajar en espacios reducidos. Desde la parte trasera: Debido a la distribución óptima del peso, la máquina está perfectamente equilibrada. Esto protege la muñeca al atornillar o taladrar horizontalmente. (sólo para BS2E 12 T BS2E 14.4 T:

12 VO Presione las abrazaderas y saque la batería en la dirección de la flecha. Seleccione el sentido de rotación en el interruptor.

Conmutación Funcionamiento a derecha/ izquierda

El cambio mecánico de velocidad se puede accionar funcionando la máquina en vacío Selector de velocidad en posición 1: 1 ª .Velocidad Selector de Velocidad en posición 2: 2 ª .Velocidad ESPAÑOL

Debido a un mecanismo de bloqueo, el interruptor de conmutación únicamente se puede accionar cuando no está pulsado el interruptor.

Cómo sacar la batería BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60

Conexión: Pulse el interruptor. Desconexión: Suelte el interruptor. Las revoluciones se ajustan electrónicamente presionando más o menos el interruptor de conexión. Selección del par de giro

Para taladrar, colocar el anillo selector en posición

Para atornillar nivelado a la superficie. Seleccionar el par de giro por medio del anillo selector en posición 1: par de giro mínimo en posición 7: par de giro máximo. ) pueden Reiteradas utilizaciones como atornillador en la posición ”Taladrar” ( sobrecalentar el motor. Utilice lo más posible el par de apriete adecuado al material y al tamaño del tornillo. Evite que las puntas de atornillar patinen sobre la cabeza de los tornillos, con ello prolongará la vida útil de las puntas de atornillar. Alojamiento para guardar las puntas de atornillador Sugerencias de trabajo Las temperaturas superiores a 50oC reducen el rendimiento de la batería. Evite una exposición excesiva a fuentes de calor o al sol (riesgo de sobrecalentamiento).

Alojamiento para puntas de atornillador Consejos para taladrar en metal Rebaje con un punzón el punto que ha marcado para taladrar. Sujete siempre la pieza a trabajar firmemente en un tornillo de banco. Cuando taladre una placa metálica fina, ponga debajo un taco de madera para evitar distorsiones. Use brocas espirales HSS. (Para fundición blanca, use brocas con puntas especiales.) Antes de efectuar taladros de gran diámetro, haga primero un agujero más pequeño que sirva de guía. Use lubricante: Acero: Aceite Aluminio: Trementina, parafina Latón, cobre, fundición: no use ningún lubricante, pero saque la broca del orificio frecuentemente para que se enfríe. Consejos para taladrar en madera Rebaje con un punzón el punto que ha marcado para taladrar. Para evitar que se astille la madera al ser atravesada por la broca, ponga un trozo de madera debajo, o taladre desde ambos lados. Consejos para atornillado Use puntas de atornillador de la forma y tamaño apropiados. Los tornillos se pueden insertar en madera blanda sin pretaladrado. Pre–taladre en madera dura o con tornillos de gran diámetro. Pre–taladre algo más para tornillos avellanados. En el caso de tornillos para madera que no tengan rosca en toda su longitud, pre–taladre aproximadamente la mitad de la longitud del tornillo. ESPAÑOL

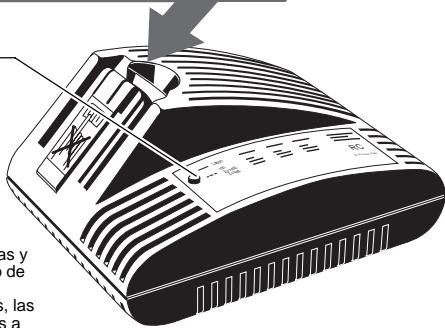

Indicación de la lámpara de control, depués de conectarlo a la corriente: – Apagada – Parpadea – Fija Cargador dispuesto Acumulador cargado En carga de mantenimiento Acumulador muy frío/ muy caliente Carga rápida

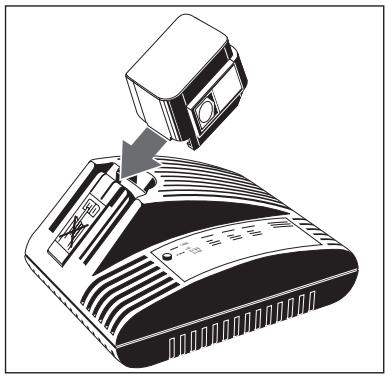

Lade vollZu heiß t Zu kal Universal Modificaciones: El texto, los diagramas y los datos son correctos en el momento de imprimir este manual. En interés de la mejora continua de nuestros productos, las especificaciones técnicas están sujetas a modificación sin previo aviso. Después de insertar la batería en la cavidad del cargador, se cargará automáticamente. Señalización Si la batería está demasiado caliente (más de aprox. 45oC) el cargador conmuta a carga de mantenimiento. Saque la batería, deje que se enfríe, y vuelva a insertarla. Si la batería está demasiado fría (menos de aprox. 0oC) no se produce carga. Después de calentarse la batería, la carga comienza automáticamente; la batería puede permanecer en el cargador. El tiempo de carga oscila entre 10 y 60 minutos, dependiendo del nivel previo de descarga del acumulador (para 1,4 Ah). Tan pronto como se haya completado la carga, el cargador conmuta a carga de mantenimiento, para mantener toda su capacidad disponible. La batería puede estar permanentemente alojada en el cargador sin peligro de que se sobrecargue. voll vol

Laden Ladebereit voll Laden Ladebereit El cargador se puede usar colocándolo sobre una superficie, o fijandolo a la pared (ver ilustración). ESPAÑOL

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Carga de las baterías Conectar cargador Cargador dispuesto Insertar acumulador Parpadea Parpadea Acumulador muy frío (menos de 0oC) Mantenimiento hasta que el acumulador supere 0oC Acumulador muy caliente (más de 45oC) Refrigerar el acumulador hasta menos de 45oC y posteriormente insertar de nuevo. Lámpara fija Temperatura del acumulador 0oC–45oC Parpadea Acumulador cargado/carga de mantenimiento. Las baterías nuevas alcanzan su plena capacidad de carga después de 4 – 5 cargas y descargas. Las baterías no utilizadas durante cierto tiempo deben ser recargadas antes de usar. Insertar el acumulador en la posición correcta, completamente en el cargador. Alojamiento para la batería En las clemas de contacto del acumulador hay tensión. No tocar con instrumentos o elementos conductores de la electricdad. Laden vollZu heiß Zu kalt ESPAÑOL
