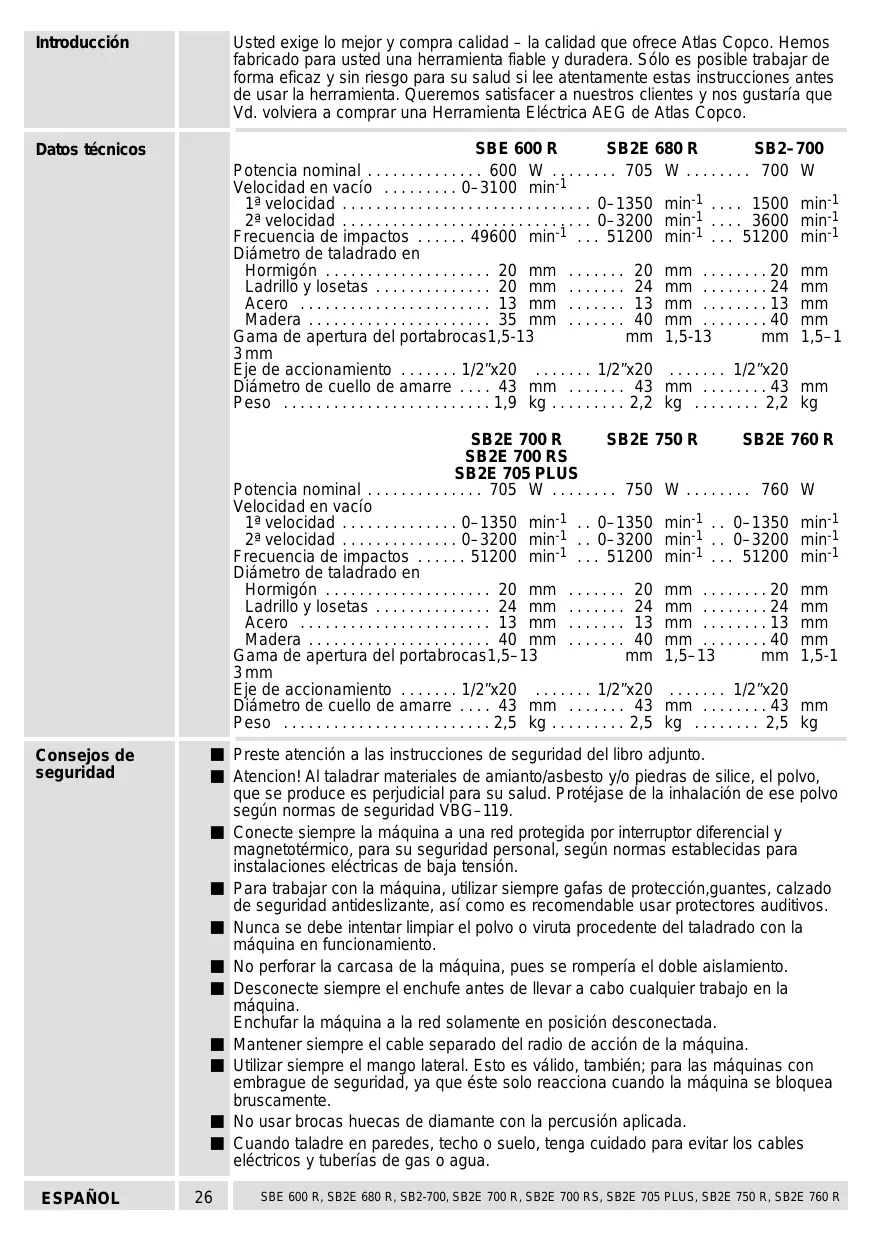

MANUAL DE USUARIO SB2E 700 RS AEG
Valor medido de vibracion
El nivel de ruido de laquina se eleva normalmente:
Presión acústica = 92 dB (A). Resonancia acústica = 105 dB (A).
Usar protectores auditivos! Determinación de los values de medicación según norma EN 50 144.
La acelaración se eleva normalmente a 12m / s^2
Determinación de los values de medicación según norma EN 50 144.
Breve descripción
Selector de velocidad para conmutar entre taladrado normal y taladrado a percusion.
Caja de engranajes metalica totalmente aislada para una gran duración y proteccion contra descargas electricas.
Alojamento para punatas - Es possible instalar las punantas de atornillar en el portabocas o directamente en el eje del portabocas. (non paraSB2-700)
Portabocas de cierra rápido para apretarlo sin;ninguna herramienta.(de acuerdo con el equipo estandard)
Selector de velocidad para Cambiar entre la 1^a y 2^a velocidad. (non paraSBE 600 R)
Empuñadura auxiliar, ajustable, con tope de profundidad integral.
Funcionamento reversible izquierda-derecha ajustable en el interruptor - debido a un mecanismo de bloqueo, la conmutacion solo es possible si el interruptor no está pulsado. (non paraSB2-700)
Rueda de ajuste para preajustar la velocidad (non paraSB2-700)
El embrague de seguridad integrado impide que laquina gire si la broca se ha atascado. (sólo para SB2E 700 RS, SB2E 705 PLUS)
Botón de parada para bloquear el interruptor
Carcasa construida de forma ergonímica con softgrip en el mango.
trasero, para un trabajo como y descansado.
Alojamento para guardar las puntas de atornillador
Interruptor para conectar y desconectar laquina, y para un arranque suave infinitamente variable.
Modificaciones: El texto, los Diagramas y los datos son correctos en el momento de imprintir este manual. En interes de la mejora continua de nuestros productos, las espécnicaséticasstan sujetas a改动acion sin previo aviso.
| Conexión
eléctrica | | Conectar solamente a corriente alterna monofásica y solo a la tensión indicada en la placía de charactrías. también se pueda conectar a una base de enchufe sin contacto de protección, ya que el aparato posee un aislamiento según norma DIN 57 740/VDE 0740 correspondientes a CEE 20.
La protección antiparasitaria correponde a la norma europea EN 55014. |
| Uso | | El taladro-atornillador electrónico se pueda usar universalmente para taladrado normal, taladrado a percusionión, atornillado y roscado. Utilizar este productounicamente para el uso al que está destinado. |
| Portabocas de
cierre=rápido
(de acuerdo con
el equipo
estándard)
Cambio del
portabocas sin
llave | A!
1. | Desconecte siempre el enchufe antes delearvar a cabo qualquier trabajo en laística.
Normalmente, el portabocas se poduedesmostar a mano:sujete el eje de taladro con una llave de horquilla y desenrosque elportabocas girángdolo hacer la izquierda. |
| 2. | Si el portabocas está atascado en el eje de taladro, instale otherllave de horquilla enel mismo (vea la ilustración) o fije una llaveAllen. |
| 3. | Si es necasario, golpee el eje de la llavelergeramente con un martillo de plástico.
Monte el portabocas enorden inverso.
El portabocas se pueda aflojar si se produce una alta tensión cuando el eje gira azquierdas. Utilice la insertión directa de puntas para aflojar tornillos en giro azquierdas. (non paraSB2-700) |
| Insercción del uyil | | Inserte Completely el eje delutil en elportabocas abierto.
Sujete la parte posterior del portabocas yapriételo firmamente girando el manguito en la dirección "GRIP".
Una vez que las mordazas de sujeción estén apretadas alrededor del eje delutil, gire el portabocas 1/4 de vuelta más, conello actuael seguro. (Al acoplarse se oye un"chirrido"). El seguro de retencion se necesita principalmente para el taladrado apercusión.
Cuando el portabocas se abre dando un fuerte tirón, es posible que no se possiblevolver a cerrar. En su lugar, se pueda oir un"chirrido"(como si el portabocasestuviese apreto en excesso). En este caso, gire el manguito una vez más enladirección"RELEASE"; ahora se puedavoltar a cerrar. El portabocas no se dañarpor este"chirrido".
Cuando taladre a percusionión en piedra, compruebe si la broca está bien encajada enel portabocas despuestos de la primera realizacion. Si es necasario, reapriete elportabocas a mano. |
| ESPÁÑOL | 28 | SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R |
| Desmontaje delutil | Sujete el portabocas y abrako girando elmanguito en la direccion "RELEASE".Al girar el manguito se libera el seguro deretencion del portabocas, despues de 1/4de vuelta las mordazas de sujecion abren yliberan elutil. | |
| Debido a la elevada potencia del taladrocon percusioni, el portabocas se podriaatascar cuando se aplica unaarga muyalta, resultando imposible su aperture amano. En este caso, sujete la cabeza delportabocas con una llave plana y afloje elmanguito delantero con ayudadela llave para tubos girando a izquierdas (vea la ilustracion). La utilizacion de una llavepara tubos no producirá ningún daño al portabocas. |

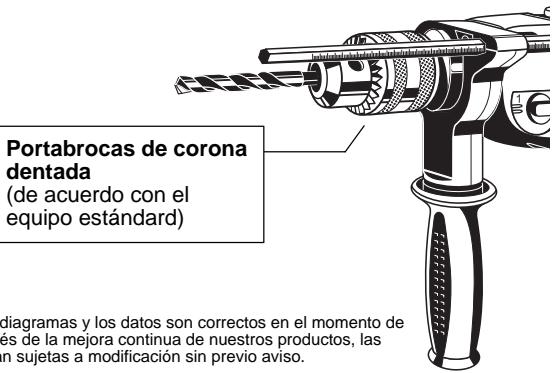

| Portabocas decorona dentada(de acuerdo conel equipoestandard) | AsDesconecte siempre el enchufe antes dellevar a caboequalquier trabajo en lamáquina.1.Sujete el eje de actionamento con unalave fija.2.Inserte la llave del portabocas en elportabocas y afloje este hacer la izquierdgolpeandolo ligeramente con un martillode goma.3.Monte el portabocas enorden inverso. | |
| Introducir de laherramenta | En el portabocas, se pueda colocarbrocas u hojas de atornillar paraarlo, abrirel portabocas, introducir la herramientayapretarlo por medio de la llave.Para qutar los utiles, inserte la llave enuno de los tres orificios del portabocas ygire a izquierdas. | |
| Instalacion deltope deprofundidad. | Para taladrar a la profundidad deseada.inserte el tope de profundidad en suorificio de la empuñadura y fijelo a la profundidad de taladro requerida. | |
| ESPANOL | 29 SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R |
| Colque la empuñadura auxiliar | La empañadura auxiliar se pueda girar a la posición deseada. Afloje la fijación girando la empuñadura auxiliar, pángala en la posición deseada y vuelva a aplterla. (de acuerdo con el equipo estánd) |
| Conmutación entre taladrado normal taladrado a percésión | Gire el interruptor al símbolo ↓ para taladrado a percésión.
Gire el interruptor a la posición ↓ para taladrar en metal, plástico y madera, y para atornillado. |
| Cambio de marcha (non para SBE 600 R) | La velocidad se pueda携带 cuando la这其中a está desconnectada o está configurando sin carga.
Selector de velocidad en posición 1: 1<sup>a</sup> velocidad
Selector de velocidad en posición 2: 2<sup>a</sup> velocidad |
| Selección de velocidad (non paraSB2-700) | A = minimas r.p.m.
F = Tmaxas r.p.m.
La velocidad se pueda controlar en etapas infinitamente variables hasta la velocidad presecciónada en la rueda de ajuste, de acuerdo con la presión ejercida sobre el interruptor de conexión-desconexión.
Durante el funciona continuo con el interruptor en posición bloqueada, la这其中a funciona bajo la velocidad presecciónada. |
| Conmutación entre rotación derecha y rotación izquierda (non paraSB2-700) | Selección el sentido de rotación en el interruptor.
Debido a un mecanismo debloqueo, el interruptor de conmutación únicamente se pueda acontecer cuando no está pulsado el interruptor.
Activesoleo el interruptor de conmutación una vez que la这其中a haya reducido la velocidad y el eje está girando en vacío. |
| Control de conexión - desconexión | Conexión momentánea
Conexión: Presionar el interruptor de co/desconexión.
Desconexión: Soltar el interruptor de co/desconexión.
Conexión permanente
Conexión: Presionar el interruptor de co/desconexión y entones el botón de bloqueo, soltar el interruptor de co/desconexión.
Desconexión: Presionar el interruptor de co/desconexión y entones soltarlo.
La velocidad se pueda controlar en etapas infinitamente variables hasta la velocidad presecciónada en la rueda de ajuste, de acuerdo con la presión ejercida sobre el interruptor de conexión-desconexión. |
| ESPÁÑOL | SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R |
| Alojamente para pantas de atornillador (non paraSB2-700) | | Para Abrir el alojamente para pantas, inserte el dedo indices en el rebaje (como se ilustra) y tire de la palianca de bloqueo en la direction del eje. El alojamente tiene calidad para un máximo de 6 pantas de atornillador. |
| Sugerencias de trabajo
Consejos para taladrar en mampostería
Consejos para taladrar en metal | Saque la BROCA del taladro de vez en cuando para limpiar el polvo.
Conmute a taladrado a percusión para hormigón, losetas y ladrillosuros, piedra, cemento duro y mármo (perno no cuando taladrare la superficie de mármo).
Para baldosas, piedras de pavimento, losetas y ladrillos blancos, cemento blando, ladrillos de cemento y cenizas de cok y yeso, cambie a taladrado normal.
Use brocas para mampostería con punta de metal duro.
Cuando taladre una superficie lisa dura (por exemple losetas), cubra el punto a taladrar con cinta adhesiva para impeder que resbale la punta de la BROCA. | Rebaje con un punzón el punto que ha marcado para taladrar.
Sujete sempre la pieza a工作的 firmamente en un tornillo de banco.
Cuando taladre una plac metálica fina,pongabebajo un taco de madera para evitardistorsiones.
Use brocas espirales HSS. (Para fundación blanca, use brocas con pantasespeciales.)
Antes de efectuar taladros de gran diámetro, haga primero un agujero más(PCque sirva de guía.
Use lubricante:Acero: AceiteAluminio: Trementina, parafinaLatón, cobre,fundación: no use ningún lubricante,perso saque la BROCA del orificiocrecuentemente para que se enfié. |
| Consejos para taladrar en madera
Consejos para atornillado | Rebaje con un punzón el punto que ha marcado para taladrar. Para evitar que seastille la madera al ser atravesada por la broca,pongabun trozo de madera debajo,otaladre desde ambos lados.Use pantas de atornillador de la forma y tamanapropiadosLos tornillos se pueda insertar en madera blanda sin pretaladrado.Pre-taladre en madera dura o con tornillos de gran diámetro.Pre-taladre algo más para tornillos avellanados.En el caso de tornillos para madera que no tengan rosca en toda su longitud,pre-taladre aproximamente la mitad de la longitud del tornillo.El portabocas se pueda aflojar si se produce una alta tensión cuando el eje gira azquierdas. Utilice la inserción directa de pantas para aflojar tornillos en giro azquierdas.(non paraSB2-700). |
| Mantenimiento | | Las ranuras de ventilación de la Máquina deben estar despejadas en todo tiempo.Si la Máquina se usa principalmente para taladrado a percusión,limpie periodically el polvo acumulado en el portabocas. Para limpiar el polvo, sujetela Máquina con el portabocas mirando verticalmente hacía bajo,y abrako y ciérrelocompletamente.El polvo acumulado caerá del portabocas.Se recomienda utilizing regularamente un limpiador (designación 4932 6217 19) para las mordazas de sujeción y los alojamenti de estas.Para garantizar que la Máquina está siempre lista para工作的as,las escobillasdebenser sustituidas siempre en un centro de service Tecnico AEG.Solo se deben utilizing accesos y piezas de repuestos AEG.Piezasuhnuy recambiono está descrito en las instrucciones de uso,deben sustituirse en un centro deasistencia Tecnica AEG(Consulte el folleto Garantia/Direcciones deCentros deAsistencia Técnica).En caso necessario,puede solicitar un despiece de la herramienta. Por favor indiquel número de imprintode diez digitos que hay en la etiqueta y pida el despiece a lasiguiente dirección:Atlas Copco Electric Tools GmbH, Postfach 320, D-71361Winnenden. |
| Accesorios | | Los accesos y sus correspondientes numberos para pedido,están reflejados ennuestros catálogos. |
| ESPÁÑOL | 31 | SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R |
Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documents normalizados siguientes. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, de acuerdo con las regulaciones 98/37/CE, 73/23/CE, 89/336/CE
