KÄYTTÖOHJE SB2E 700 RS AEG

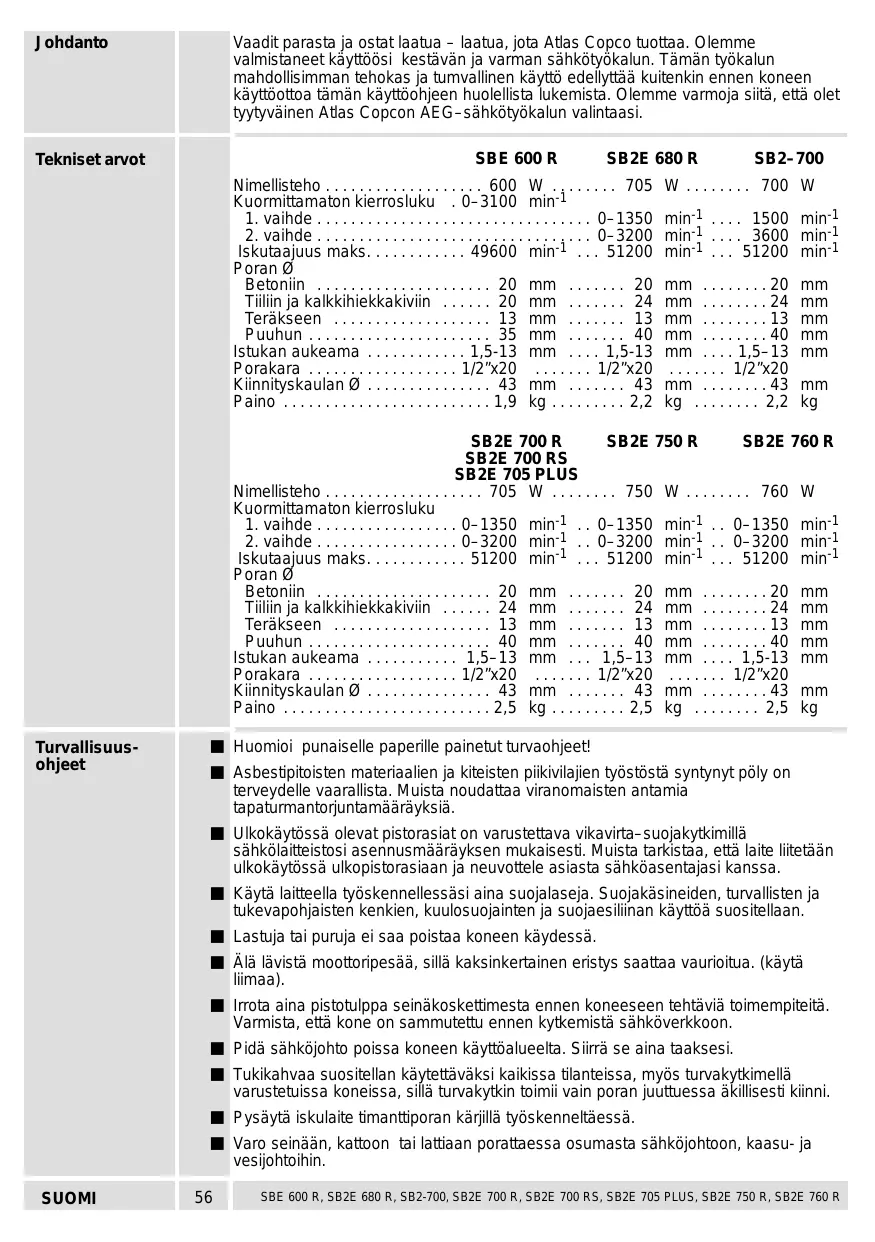

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käyttöösi kestävän ja varman sähkötyökalun. Tämän työkalun mahdollisimman tehokas ja tumvallinen käyttö edellyttää kuitenkin ennen koneen käyttöottoa tämän käyttöohjeen huolellista lukemista. Olemme varmoja siitä, että olet tyytyväinen Atlas Copcon AEG–sähkötyökalun valintaasi. Johdanto SBE 600 R Tekniset arvot SB2E 680 R Nimellisteho . . . . . . . . . . . . . . . . . . . 600 W . . . . . . . . 705 Kuormittamaton kierrosluku . 0–3100 min-1

• Iskutaajuus maks p. 5120
• 0 min-1 p. 5120
• 0 min-1 p. 5120
• 0 min-1 Poran Ø Betoniin p. 20
• mm p. 20
• mm p. 20
• mm Tiiliin ja kalkkihiekkakiviin p. 24
• mm p. 24
• mm p. 24
• mm Teräkseen p. 13
• mm p. 13
• mm p. 13
• mm Puuhun p. 40
• mm p. 40
• mm p. 40
• mm Istukan aukeama p. 1
• ,5–13 mm p. 1
• ,5–13 mm p. 1
• ,5-13 mm Porakara p. 1
• /2”x20 p. 1
• /2”x20 p. 1
• /2”x20 Kiinnityskaulan Ø p. 43
• mm p. 43
• mm p. 43
• mm Paino p. 2
• ,5 kg p. 2
• ,5 kg ,5 kg Turvallisuusohjeet J Huomioi punaiselle paperille painetut turvaohjeet! J Asbestipitoisten materiaalien ja kiteisten piikivilajien työstöstä syntynyt pöly on terveydelle vaarallista. Muista noudattaa viranomaisten antamia tapaturmantorjuntamääräyksiä. J Ulkokäytössä olevat pistorasiat on varustettava vikavirta–suojakytkimillä sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. J Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan. J Lastuja tai puruja ei saa poistaa koneen käydessä. J Älä lävistä moottoripesää, sillä kaksinkertainen eristys saattaa vaurioitua. (käytä liimaa). J Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon. J Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi. J Tukikahvaa suositellan käytettäväksi kaikissa tilanteissa, myös turvakytkimellä varustetuissa koneissa, sillä turvakytkin toimii vain poran juuttuessa äkillisesti kiinni. J Pysäytä iskulaite timanttiporan kärjillä työskenneltäessä. J Varo seinään, kattoon tai lattiaan porattaessa osumasta sähköjohtoon, kaasu- ja vesijohtoihin. SUOMI p. 2

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Yleensä työkalun A-luokan melutaso: Melutaso = 92 dB (A). Äänenvoimakkuus = 105 dB (A). Käytä kuulosuojaimia! Mitta–arvot määritetty EN 50 144 mukaan. Mitattu melutaso Normaalisti mitattu kiihtyvyysarvo on 12 m/s2. Mitta–arvot määritetty EN 50 144 mukaan. Tärinätaso Toimintakuvaus Käynnistimen lukitusnappi Vipu poraukseen, iskuporaukseen. Ergonomisesti muotoiltu vaippa ja takimmainen kädensija (Softgrip) takaavat miellyttävän työotteen. Täysin eristetty, metallinen vaihdepesä on kestävä ja sähköiskuilta suojattu. Vääntökärjen kiinnitys – vääntökärjet voidaan asentaa suoraan poran karaan tai poraistukkaan. (ei koske SB2–700) Vääntökärkisäiliö vääntökärkien säilyttämiseen. Pikaistukalla kiinnitys ilman työkaluja.(vakiovarustuksesta riippuen)

Vaihdevipu 1. ja 2. nopeusalueille. (ei koske SBE 600 R) Poraussyvyyden rajoittimella varustettua lisäkahvaa voidaan siirtää. Suunnanvaihto kytkimellä on mahdollista vain koneen ollessa pysähdyksissä (turvalukitus). (ei koske SB2–700) Käynnistin– ja pysäytinvipu sekä pehmeän käynnistyksen portaaton ohjaus. Kierrosluvun ennaltasäädön asetinpyörä. (ei koske SB2–700) Sisäänrakennettu turvakytkin estää konetta pyörähtämästä ympäri koneen juuttuessa. (vain mallissa SB2E 700 RS, SB2E 705 PLUS)

Hammaskehäistukka (vakiovarustuksesta riippuen) Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään. SUOMI

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Verkkoliitäntä Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäiriösuojattu Eurooppanormin EN 55014 mukaan. Käyttö Elektronista iskuporaa/ruuvinväännintä voidaan käyttää poraukseen, iskuporaukseen, ruuvinvääntöön ja kierteytykseen. Äla käytä tuotetta ohjeiden vastaisesti. Pikaistukka (vakiovarustukse sta riippuen) Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. Pikaistukan vaihto

1. Yleensä istukka irtoaa käsin; pidä karaa

paikallaan kiintoavaimella ja kierrä istukkaa vastapäivään.

2. Lujassa olevan istukan irrottamiseen

voidaan käyttää toista kiintoavainta tai istukkaan kiinnitettyä kuusiokoloavainta kuvan osoittamalla tavalla. Tarvittaessa voidaan avainta kevyesti napauttaa muovivasaralla.

3. Poraistukan asennus tapahtuu

päinvastaisessa järjestyksessä. Koneen vetäessä voimakkaasti vastapäivään, istukka saattaa kiertyä irti. Ruuvien avaamiseen vastapäivään, käytä karanpäässä olevaa pidintä. (ei koske SB2–700) Työkalun kiinnittäminen Aseta työkalu istukkaan pohjaan asti. Pidä istukan takaosasta kiinni ja kiristä kiertämällä voimakkaasti kiristysrengasta ”GRIP” (KIINNI) suuntaan. Kiristysleukojen kristämisen jälkeen on kiristysrengas kierrettävä vielä 1/4 kierrosta kiristysvoiman lukitsemiseksi (naksahtava ääni kertoo lukituksen toimineen). Ainoastaan tällä tavalla voidaan työkalun kiinitys varmistaa, siis kiertämällä kiristysrengasta voimakkaasti “GRIP” (KIINNI) suuntaan Kiristyksen lukitus on tarpeellinen etenkin iskuporauksessa. Voimakkaalla väännöllä, ääriasentoon asti avattu istukka saattaa ”jumiutua” siten, ettei sen sulkeminen enää onnistu, vaan kuuluu samanlainen naksahdus kuin kiristystä lukittaessa. Tällaisessa tapauksessa väännetään kiristysrengasta uudestaan ”RELEASE” (AUKI) suuntaan; nyt sulkeminen onnistuu. Tästä ei aiheudeu istukalle mitään vahinkoa. Kiviporauksessa on poraterän kiinnitys istukkaan tarkistettava ensimmäisen porauksen jälkeen. Tarvittaessa suoritetaan istukan jälkikiristys käsin. SUOMI

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Työkalun irrottaminen Pidä istukan takaosasta kiinni ja avaa kiertämällä kiristysrengasta ”RELEASE” (AUKI) suuntaan. Kiristysrengasta kiertämällä vapautuu ensin kiristyksen lukitus, kiristysleuat alkavat avautua 1/4 kierroksen jälkeen, jolloin työkalu irtoaa istukasta. Iskuporakoneen suuresta vääntövoimasta johtuen, poraistukka saattaa kiristyä niin tiukalle, ettei sen avaaminen käsivoimin ole mahdollista. Tällaisessa tapauksessa, pidä istukkaa paikallaan kiintoavaimella ja kierrä etummaista vaippaosaa vastapäivään putkipihdeillä (katso kuvaa). Putkipihtien käyttö ei vahingoita istukkaa. Hammaskehäistukka (vakiovarustukse sta riippuen) Hammaskehäistukan vaihto Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä.

1. Pidä porakarasta kiintoavaimella kiinni.

2. Aseta poraistukan avain istukkaan ja irrota

istukka napauttamalla avainta kevyesti kumivasaralla vastapäivään kiertäen.

3. Poraistukan asennus tapahtuu

päinvastaisessa järjestyksessä. Poraistukkaan voidaan kiinnittää porausterä tai ruuvikärjet. Avaa istukka, aseta ruuvikärki tai terä istukkaan ja kiristä istukka istukan avaimella. Työkalukiinnitys Aseta työvälineiden irrotusta varten poraistukan avain yhteen kolmesta poraistukan päässä olevasta porausaukosta ja löysää vastapäivään kiertäen. Poraussyvyyden rajoittimen säätö SUOMI Haluttuun syvyyteen poraamiseksi työnnä syvyydenrajoitin kädensijan reikään ja lukitse se haluttuun poraussyvyyteen.

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Lisäkahvan asennon vaihto Tukikahvan asento voidaan tarpeen mukaan muuttaa. Löysää lukitus kiertämällä kahvaa vastapäivään, siirrä kahva haluttuun asentoon ja lukitse uudelleen kiertämällä kahvaa myötäpäivään (vakiovarustuksesta riippuen) Vaihtokytkentä poraus iskuporaus Käännä vaihtokytkin kiven iskuporausasentoon . Käännä vaihtokytkin ruuvaukseen tai metallin, muovin ja puun porausasentoon

Vaihteen valinta (ei koske SBE 600 R) Nopeuden vaihtaminen on mahdollista sekä koneen pyöriessä että sen ollessa pysähdyksissä. Vaihteiston kytkin asennossa 1: 1. vaihde. Vaihteiston kytkin asennossa 2: 2. vaihde. Kierrosluvun esisäätö

A = matalin kierrosluku F = korkein kierrosluku Kierroslukua voi säätää portaattomasti säätöpyörästä valittuun kierroslukuun saakka painamalla käynnistyskytkintä voimakkaammin tai tarvittaessa vastaavasti kevyemmin. Jatkuvassa käytössä käynnistyskytkimen ollessa lukittuna kone toimii esivalitulla kierrosluvulla. (ei koske SB2–700) Pyörimissuunnan vaihto Aseta pyörimissuunta kytkimestä. Suunnanvaihto kytkimestä on mahdollista vain koneen ollessa pysähdyksissä (turvalukitus). Vaihda pyörimissuunta kytkimestä vasta sitten, kun olet kytkenyt koneen pois päältä ja kara on lakannut kokonaan pyörimästä. (ei koske SB2–700) Hetkellinen käyttö: Käynnistys: Paina käynnistyskytkimestä Pysäytys: Vapauta käynnistyskytkin Käynnistyskytkin Jatkuva käyttö: Käynnistys: Paina käynnistyskytkimestä ja sen jälkeen lukitusnupista, vapauta käynnistyskytkin. Pysäytys: Paina käynnistyskytkimestä ja vapauta kytkin tämän jälkeen. Kierroslukua voi säätää portaattomasti säätöpyörästä valittuun kierroslukuun saakka painamalla käynnistyskytkintä voimakkaammin tai tarvittaessa vastaavasti kevyemmin. SUOMI

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Vääntökärkien säilytyslokero (ei koske SB2–700) Vääntökärkisäiliö avataan tarttumalla etusormella syvennykseen, kuvan mukaisesti, ja vetämällä lukosta porakaran suuntaan. Vääntökärkisäiliöön mahtuu kork. kuusi vääntökärkeä. Käyttövihjeitä Ohjeita kiviseinän poraukseen Vedä pora silloin tällöin porausaukosta ja poista pöly. Käännä iskuporaus päälle betoniin, kovaan tiilikiveen, kiveen, kovaan sementtiin ja marmoriin porattaessa (porauksen aloitus marmoriin kuitenkin ilman iskuporausta.) Käännä porauksen puolelle kaakeleihin, lattialaattoihin, pehmeisiin tiilikiviin, sementtikalkkiin, kuonatiiliin ja rappaukseen porattaessa. Liimaa liimapaperi porauksen aloituskohtaan liukkaisiin pintoihin porattaessa (esim. kaakelit) lipsahtelun estämiseksi. Käytä kovametallipäällysteisiä poria. Soveltuu vain lieriövartisten terien kiinnitykseen, ei SDS–Plus– terille! Ohjeita metalliin porattaessa Merkitse porauksen aloituskohta pistepuikolla. Peltilevy on aina pingotettava. Ohuen metallin alle on asetettava puupalkki, ettei se vääristy. Käytä HSS-kierreporaa (Käytä valkoiseen valurautaan kovametallivahvisteisia erikoiskärkiä) Poran Ø ollessa suuri esiporaus pienemmällä poralla. Käytä voiteluaineita: - Teräkseen: öljyä - Alumiiniin: tärpättiä, parafiinia - Messinkiin, kupariin, valurautaan: ilman voiteluaineita (Poraa jäähdytetään nostamalla usein porausreiästä ulos) Ohjeita puuhun porattaessa Merkitse porauksen aloituskohta pistepuikolla tai naulalla. Puun pirstoutumista voidaan estää läpiporausvaiheessa puualustan avulla tai poraamalla kummaltakin puolelta. Käytä muodoltaan ja kooltaan sopivia vääntökärkiä. Pehmeään puuhun sopivia ruuvia kiinnitettäessä ei tarvita esiporausta. Kovaan puuhun tai ruuvien Ø ollessa suuri esiporaus. Upporuuvien kohdalla poraus upotetaan. Erikoiskierteisten puuruuvien kohdalla esiporaus noin puoleen ruuvinmittaan. Koneen vetäessä voimakkaasti vastapäivään, istukka saattaa kiertyä irti. Ruuvien avaamiseen vastapäivään, käytä karanpäässä olevaa pidintä. (ei koske SB2–700). Ohjeita ruuvaukseen Pidä moottorin ilmanottoaukot puhtaina. Huolto Enimmäkseen iskuporauksessa käytetyn porakoneen istukka on puhdistettava säännöllisesti. Pölyn poistamiseksi istukasta, kone pidetään pystyasennossa, istukka alaspäin suunnattuna ja istukka avataan ja suljetaan kokonaan useita kertoja. Näin istukkaan kerääntynyt pöly irtoaa ja putoaa alas. On suositeltavaa, että kiristysleuat porauksineen puhdistetaan säännöllisesti puhdistusaineella (osanumero 4932 6217 19). Koneen toiminnan jatkuvuuden varmistamiseksi, moottorin hiilet on tarkistettava kerran vuodessa. Tarkistuksen ja mahdollisen vaihdon suorittaa lähin AEG huoltopiste. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala. Lisälaitteet tilausnumeroineen löydät luettelostamme. Lisälaitteet SUOMI
