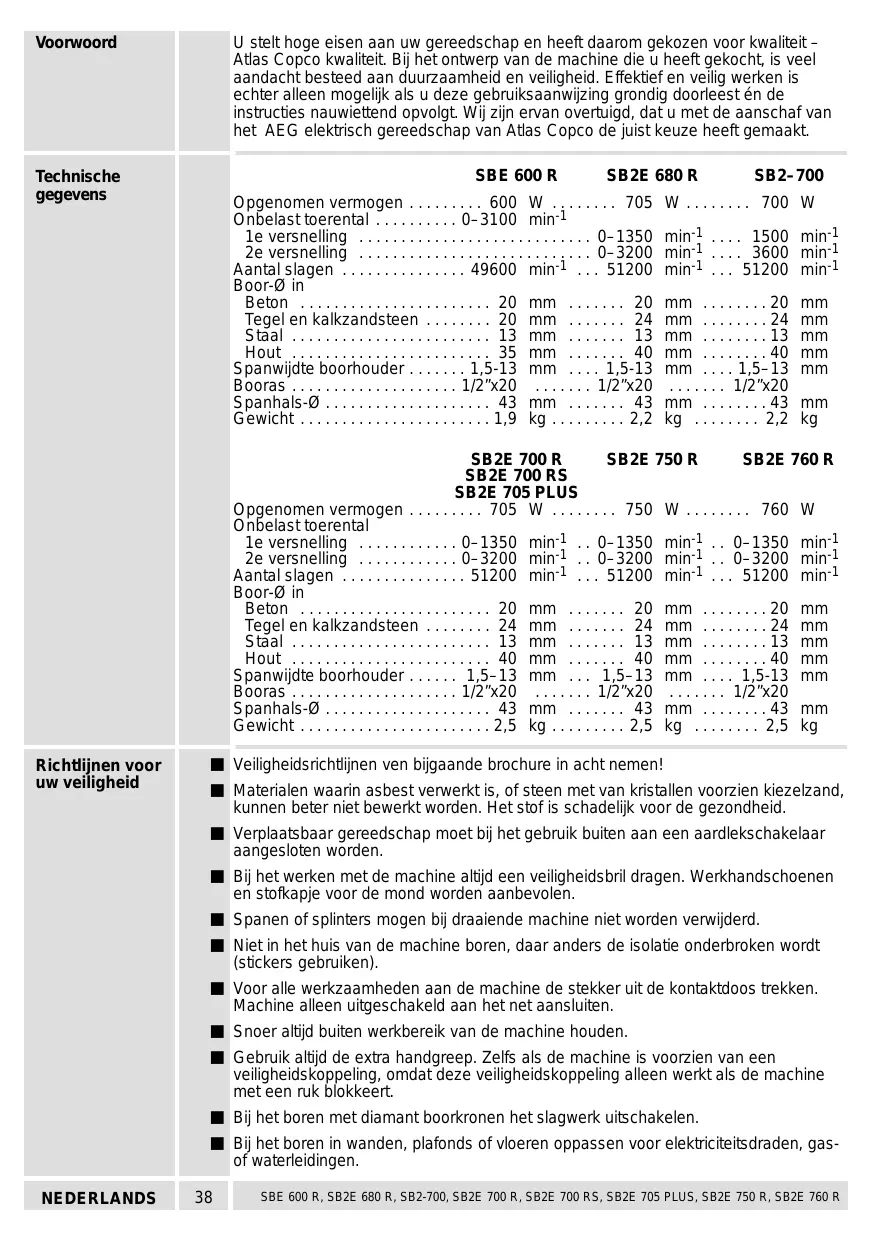

• SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R U stelt hoge eisen aan uw gereedschap en heeft daarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én de instructies nauwiettend opvolgt. Wij zijn ervan overtuigd, dat u met de aanschaf van het AEG elektrisch gereedschap van Atlas Copco de juist keuze heeft gemaakt. Voorwoord SBE 600 R Technische gegevens SB2E 680 R Opgenomen vermogen p. 600
• Onbelast toerental p. 0
• –3100 min-1 1e versnelling p. 0
• –1350 2e versnelling p. 0
• –3200 Aantal slagen p. 4960
• 0 min-1 p. 5120
• 0 Boor-Ø in Beton p. 20
• mm p. 20
• Tegel en kalkzandsteen p. 20
• mm p. 24
• Staal p. 13
• mm p. 13
• Hout p. 35
• mm p. 40
• Spanwijdte boorhouder p. 1
• ,5-13 mm p. 1
• ,5-13 Booras p. 1
• /2”x20 p. 1
• /2”x20 Spanhals-Ø p. 43
• mm p. 43
• Gewicht p. 1
• ,9 kg p. 2
• ,2 SB2–700 W p. 700
• W min-1 p. 1500
• min-1 min-1 p. 3600
• min-1 min-1 p. 5120
• 0 min-1 mm p. 20
• mm p. 24
• mm p. 13
• mm p. 40
• mm p. 1
• ,5–13 p. 1
• /2”x20 mm p. 43
• kg ,2 p. 2

• Opgenomen vermogen p. 705
• W Onbelast toerental 1e versnelling p. 0
• –1350 min-1 p. 0
• –1350 min-1 p. 0
• –1350 min-1 2e versnelling p. 0
• –3200 min-1 p. 0
• –3200 min-1 p. 0
• –3200 min-1 Aantal slagen p. 5120
• 0 min-1 p. 5120
• 0 min-1 p. 5120
• 0 min-1 Boor-Ø in Beton p. 20
• mm p. 20
• mm p. 20
• mm Tegel en kalkzandsteen p. 24
• mm p. 24
• mm p. 24
• mm Staal p. 13
• mm p. 13
• mm p. 13
• mm Hout p. 40
• mm p. 40
• mm p. 40
• mm Spanwijdte boorhouder p. 1
• ,5–13 mm p. 1
• ,5–13 mm p. 1
• ,5-13 mm Booras p. 1
• /2”x20 p. 1
• /2”x20 p. 1
• /2”x20 Spanhals-Ø p. 43
• mm p. 43
• mm p. 43
• mm Gewicht p. 2
• ,5 kg p. 2
• ,5 kg ,5 kg Richtlijnen voor uw veiligheid J Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! J Materialen waarin asbest verwerkt is, of steen met van kristallen voorzien kiezelzand, kunnen beter niet bewerkt worden. Het stof is schadelijk voor de gezondheid. J Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar aangesloten worden. J Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. J Spanen of splinters mogen bij draaiende machine niet worden verwijderd. J Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). J Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Machine alleen uitgeschakeld aan het net aansluiten. J Snoer altijd buiten werkbereik van de machine houden. J Gebruik altijd de extra handgreep. Zelfs als de machine is voorzien van een veiligheidskoppeling, omdat deze veiligheidskoppeling alleen werkt als de machine met een ruk blokkeert. J Bij het boren met diamant boorkronen het slagwerk uitschakelen. J Bij het boren in wanden, plafonds of vloeren oppassen voor elektriciteitsdraden, gasof waterleidingen. NEDERLANDS p. 2

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Geluidsmeet– waarden Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt: Geluidsdrukniveau = 92 dB (A). Geluidsvermogenniveau = 105 dB (A). Draag oorbeschermers! Meetwaarden vastgesteld volgens EN 50 144. Trillings– meetwaarden De kenmerkende gewaardeerde versnelling bedraagt 12 m/s2. Meetwaarden vastgesteld volgens EN 50 144. Beschrijving Vergrendelknop voor het vastzetten van de drukschakelaars. Schakelhefboom voor omschakelen tussen boren en slagboren. Ergonomisch gevormd motorhuis met softgrip in de handgreep voor werken met minder vermoeidheid. Volledig geïsoleerde metalen tandwielkast voor lange levensduur en beveiliging van de elektrische slag. Bitopname – schroefbits kunnen direkt in de booras geplaatst worden. (Niet bij SB2–700) Bitgarage voor het bewaren van uw schroefbits. Snelspanboorhouder voor spannen zonder sleutel.(afhankelijk van leveringsomvang)

Schakelhefboom voor omschakelen tussen 1e en 2e versnelling. (Niet bij SBE 600 R) Verstelbare zijhandgreep met diepteaanslag Rechts-linksomdraaien met schakelaar – door inschakelvergrendeling alleen bij niet ingedrukte aan-/uitschakelaar schakelbaar. (Niet bij SB2–700) Drukschakelaar voor aan– en uitschakelen van de machine en voor traploos elektronisch ’gasgeven’. Stelwiel voor keuze van het toerental. (Niet bij SB2–700) Ingebouwde veiligheidskoppeling verhindert meedraaien van de machine bij het vastlopen van de boor. (alleen bij de SB2E 700 RS, SB2E 705 PLUS)

Tandkransboorhouder (afhankelijk van leveringsomvang) Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. NEDERLANDS

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Netaansluiting Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. Toepassing De electronische slagboor-schroevedraaier is universeel te gebruiken voor boren, slagboren, schroeven en tappen. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Snelspanboorho uder (afhankelijk van leveringsomvang) Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. Snelspanboorho uder verwisselen

1. Normaliter kan de boorhouder met de hand

worden losgeschroefd; hiervoor de booras met een gaffelsleutel tegenhouden en de boorhouder met de hand linksom draaiend losschroeven.

2. Indien de boorhouder zeer vast op de

booras zit, een tweede gaffelsleutel tegen de boorhouderkop aanzetten of een inbussleutel in de boorhouder spannen. Eventueel met een rubberhamer zachtjes op de sleutelschacht slaan.

3. Voor het monteren van de boorhouder

werkt u precies in omgekeerde volgorde. Bij hoge belasting in linksloop kan de boorhouder losgaan. Gebruik de bitopname om schroeven in de linksloop te los te draaien. (Niet bij SB2–700) Werktuig erin zetten Werktuigschacht volledig in de geopende boorhouder plaatsen. Sluitring vasthouden en de boorhouder door de huls in de richting ”GRIP” te draaien krachtig spannen. Na aanleg van de spanbekken aan de werktuigschacht moet de huls nog ca. 1/4 omwenteling verder worden gedraaid, zodat de spankrachtvergrendeling zich vastklikt. Pas hierna kan de eigenlijke werktuigspanning worden gerealiseerd door de huls krachtig te draaien in de richting “GRIP”. Het hierbij hoorbare ’ratelen’ is afhankelijk van de funktie. De spankrachtvergrendeling is vooral bij slagboren belangrijk. Wanneer de boorhouder met een sterke ruk tot de aanslag wordt geopend, kan het gebeuren dat de boorhouder niet meer sluit en is in plaats daarvan een ’ratelend’ geluid hoorbaar (alsof het is overdraaid). In zo’n geval de huls nogmaals in de richting”RELEASE” tegen de aanslag draaien; de boorhouder zal dan wel sluiten. Dit ’ratelen’ is overigens niet schadelijk voor de boorhouder. Bij slagboren in steen dient u, nadat het eerste gat is geboord, goed te kontroleren of het boortje nog goed vastzit in de boorhouder. Indien nodig met de hand naspannen. NEDERLANDS

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Werktuig eruit halen Sluitring vasthouden en de boorhouder door de huls in de richting ”RELEASE” te draaien openen. Eerst wordt door het verdraaien van de huls de spankrachtvergrendeling verbroken, na ca. 1/4 omwenteling openen de spanbekken zich pas en wordt het ingespande werktuig vrij gegeven. Door het hoge vermogenpotentieel van de slagboormachine kan de boorhouder bij een te hoge belasting vast gaan zitten; met de hand openen is dan niet meer mogelijk. In dat geval de boorhouderkop met een steeksleutel tegenhouden en de voorste huls van de boorhouder met een buizentang linksom losdraaien (zie afbeelding). Het gebruik van een buizentang veroorzaakt geen schade aan de boorhouder. Tandkransboorho uder (afhankelijk van leveringsomvang) Verwisselen van de tandkransboorhouder Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken.

1. Booras met steeksleutel SW 17

2. Boorhoudersleutel in boorhouder steken

en door een lichte tik met een rubberen hamer boorhouder linksom draaiend verwijderen.

3. Voor het monteren van de boorhouder

werkt u precies in omgekeerde volgorde. Plaatsen gereedschap In de boorhouder een boor of schroefbits) plaatsen. Boorhouder openen, gereedschap er in plaatsen en met boorhoudersleutel vastzetten. Om het hulpwerktuig te verwijderen, de boorhoudersleutel in een van de drie uitsparingen van de boorkop plaatsen en linksom losdraaien. Wanneer u op een bepaaide diepte wilt boren, dient u de diepte-aanslag over de handgreep te schuiven en op de gewenste boordiepte (op de stand boren) vast te klemmen. Instellen van de diepte–aanslag. NEDERLANDS

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Extra handgreep verdraaien De zij–handgreep kan naar believen worden verdraaid; hiertoe de handgreep verdraaien zodat de klemming losser zit, zij–handgreep in de gewenste positie zetten en de handgreep weer vastdraaien. (afhankelijk van leveringsomvang) Omschakelen boren/ slagboren Omschakelaar draaien in stand slagboren in steen. voor voor Omschakelaar draaien in stand boren in metaal, kunststof en hout resp.voor schroeven. Schakelinrichting (Niet bij SBE 600 R) De versnelling is zowel in stilstand als in onbelaste gang schakelbaar. Schakelaar in stand 1: 1e versnelling Schakelaar in stand 2: 2e versnelling

A = kleinste toerental F = grootste toerental Het toerental kan na druk op de aan-/uitschakelaar traploos tot aan het d.m.v. het stelwiel voorgekozen toerental geregeld worden. Bij kontinu–bedrijf met vergrendelde aan–/uitschakelaar werkt de machine met het voorgeprogrammeerde toerental. Toerental kiezen (Niet bij SB2–700) Omschakelen: rechts–/ linksregeling Kies de gewenste draairichting op de schakelaar. Door de schakelvergrendeling is de schakelaar alleen bij niet ingedrukte aan-/uitschakelaar schakelbaar. (Niet bij SB2–700) Omschakelaar pas na het uitlopen van de machine bij stilstaande motor in werking stellen. Momentschakeling Inschakelen: Aan-/uitschakelaar indrukken Uitschakelen: Aan-/uitschakelaar loslaten In-/uitschakelen Kontinuschakeling Inschakelen: Aan-/uitschakelaar indrukken en dan vergrendelknop indrukken, aan-/uitschakelaar loslaten. Uitschakelen: Aan-/uitschakelaar indrukken en loslaten. Het toerental kan na druk op de aan-/uitschakelaar traploos tot aan het d.m.v. het stelwiel voorgekozen toerental geregeld worden. NEDERLANDS

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Bitgarage (Niet bij SB2–700) Voor het openen van de bitgarage gaat u, zoals in de afbeelding is aangegeven, met uw wijsvinger in de uitsparing en trek dan de vergrendeling in de richting van de booras. In de bitgarage kunnen max. zes schroefbits worden opgeslagen. Werkrichtlijnen Tips voor boren in steen Van tijd tot tijd de boor uit het boorgat trekken en het boormeel verwijderen. Bij beton, hard baksteen, hard cement en marmer op slagboren schakelen (aanboren van marmer echter zonder slagboren). Bij tegels, zacht baksteen, cementkalk en pleisterkalk op boren schakelen. Boren met hardmetalen punten gebruiken. Bij het boren van gladde oppervlakten (b.v. tegels) boorplek met plakband afplakken zodat de boor niet wegglijdt. Tips voor boren in metaal Boorplek met een centerpunt bewerken. Metalen platen altijd vastzetten. Dan metaal op houtblok leggen om vervorming te voorkomen. HSS boren gebruiken (voor zacht gietijzer extra harde metalen punten gebruiken). Bij grote gaten boren eerst voorboren met kleine boor. Smeermiddelen gebruiken: - Staal: olie. - Aluminium: terpentijn, parafine. - Messing, koper, gietijzer: geen smeermiddel - (boor vaker terugtrekken zodat hij afkoelt). Tips voor boren in hout Boorplek met spijker markeren. Om splinteren aan de onderkant te voorkomen afvalhout eronder leggen of van beide kanten boren. Juiste maat bits gebruiken. In zacht hout hoeft niet voorgeboord te worden. In hard hout of grote schroef Ø wel voorboren. Eerst gat verzinken daarna schroeven. Bij houtschroeven met een gedeeltelijke schroefdraad ca. een halve schroeflengte voorboren. Bij hoge belasting in linksloop kan de boorhouder losgaan. Gebruik de bitopname om schroeven in de linksloop te los te draaien. (Niet bij SB2–700). Tips om te schroeven Altijd de luchtspleten van de machine schoonhouden. Onderhoud Bij intensief slagboorwerk de boorhouder regelmatig van stof ’bevrijden’. Hiervoor de machine met de boorhouder loodrecht naar beneden houden en de boorhouder dan over het totale spanbereik openen en sluiten. Het verzamelde stof valt zo uit de boorhouder. Regelmatige toepassing van reinigingsspray (artikelnummer 4932–6217–19) op de spanbekken en spanbekkenboringen wordt aanbevolen. Wanneer u ervan verzekerd wilt zijn dat uw AEG machine goede prestaties blijft leveren, dient u de machine een keer per jaar door een erkende AEG sevicedienst te laten kontroleren op o.a. versleten koolborstels. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in onze katalogi. Extra toebehoren NEDERLANDS

Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, overeenkomstig de bepalingen van de richtlijnen
