KULLANIM KILAVUZU SB2E 700 RS AEG

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Daima daha iyiyi istiyorsunuz ve Atlas Copco' nun size sunduðu kaliteyi arøyorsunuz. Sizin için uzun ömürlü ve olduðunca güvenli bir elektrikli el aleti geliþtirdik. Lütfen çaløþmaya baþlamadan önce, aletinizden optimal verimi alabilmek ve tehlikesiz biçimde çaløþabilmek için kullanøm kølavuzunu okuyun. Atlas Copco' nun AEG elektrikli el aleti ile en doðru seçimi yaptøðønøzdan eminiz. Önsöz SBE 600 R Teknik veriler SB2E 680 R Giriþ gücü . . . . . . . . . . . . . . . . . . . . 600 W . . . . . . . . 705 Boþtaki devir sayøsø . . . . . . . . . 0-3100 minĆ1

J Ekteki güvenlik broþüründe belirtilen güvenlik talimatlarøna uyun! J Asbest içeren malzemeleri ve kristal silisik asitli taþlar iþlenirken ortaya çøkan tozlar saðløða zararlødør. Meslek kuruluþunun VBG 119 sayølø kazalardan korunma hükmüne uyun. J Açøk havadaki prizler hatalø akøm koruma þalteri ile donatølmøþ olmalødør. Bu, elektrik tesisatønøzdaki bir zorunluluktur. Lütfen aletimizi kullanørken bu hususa dikkat edin. Elektrik tesisatçønøzla konuyu görüþün. J Aletle çaløþørken daima koruyucu gözlük kullanøn. Koruyucu iþ eldivenleri, saðlam ve kaymaz ayakkabølar ve iþ önlüðü kullanmanøzø tavsiye ederiz. J Alet çaløþør durumda iken talaþ ve kørpøntølarø temizlemeye çaløþmayøn. J Aletin gövdesini delmeyin, aksi taktirde koruyucu izolasyon kesilir (yapøþøcø etiket kullanøn). J Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin. Aleti sadece kapalø iken prize takøn. J Baðlantø kablosunu aletten uzak tutun. Kablo daima aletin arkasønda olmalødør ve toplanmamalødør. J Daima ilave sapø kullanøn. J Kaya uçlarøyla çaløþørken darbe mekanizmasønø kapatøn. J Duvar, tavan ve zeminde delik açarken elektrik kablolarøna, gaz ve su borularøna dikkat edin.

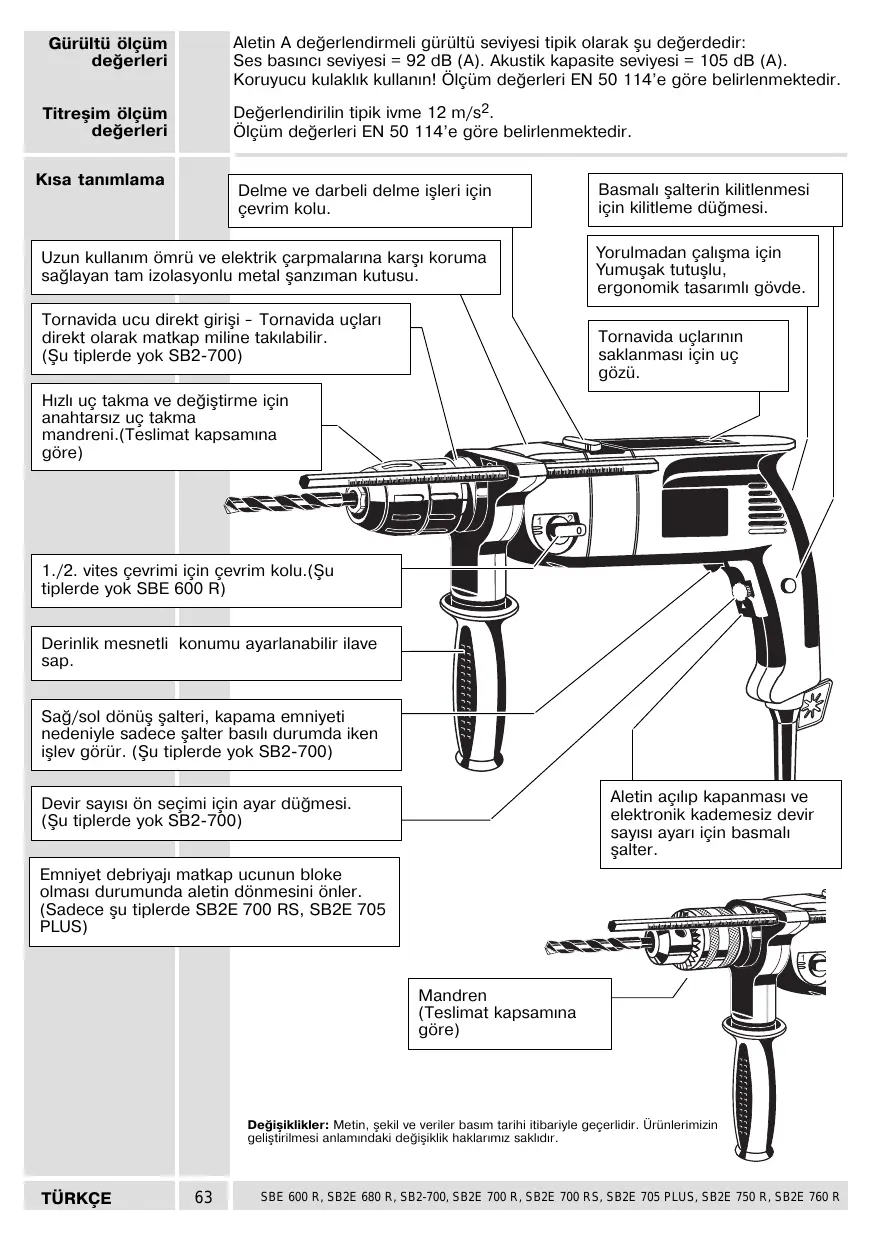

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Aletin A deðerlendirmeli gürültü seviyesi tipik olarak þu deðerdedir: Ses basøncø seviyesi = 92 dB (A). Akustik kapasite seviyesi = 105 dB (A). Koruyucu kulakløk kullanøn! Ölçüm deðerleri EN 50 114'e göre belirlenmektedir. Gürültü ölçüm deðerleri Deðerlendirilin tipik ivme 12 m/s2. Ölçüm deðerleri EN 50 114'e göre belirlenmektedir. Titreþim ölçüm deðerleri Køsa tanømlama Basmalø þalterin kilitlenmesi için kilitleme düðmesi. Delme ve darbeli delme iþleri için çevrim kolu. Yorulmadan çaløþma için Yumuþak tutuþlu, ergonomik tasarømlø gövde. Uzun kullanøm ömrü ve elektrik çarpmalarøna karþø koruma saðlayan tam izolasyonlu metal þanzøman kutusu. Tornavida ucu direkt giriþi – Tornavida uçlarø direkt olarak matkap miline takølabilir. (Þu tiplerde yok SB2-700) Tornavida uçlarønøn saklanmasø için uç gözü. Høzlø uç takma ve deðiþtirme için anahtarsøz uç takma mandreni.(Teslimat kapsamøna göre)

1./2. vites çevrimi için çevrim kolu.(Þu tiplerde yok SBE 600 R) Derinlik mesnetli konumu ayarlanabilir ilave sap. Sað/sol dönüþ þalteri, kapama emniyeti nedeniyle sadece þalter basølø durumda iken iþlev görür. (Þu tiplerde yok SB2-700) Aletin açøløp kapanmasø ve elektronik kademesiz devir sayøsø ayarø için basmalø þalter. Devir sayøsø ön seçimi için ayar düðmesi. (Þu tiplerde yok SB2-700) Emniyet debriyajø matkap ucunun bloke olmasø durumunda aletin dönmesini önler. (Sadece þu tiplerde SB2E 700 RS, SB2E 705 PLUS)

Mandren (Teslimat kapsamøna göre) Deðiþiklikler: Metin, þekil ve veriler basøm tarihi itibariyle geçerlidir. Ürünlerimizin geliþtirilmesi anlamøndaki deðiþiklik haklarømøz saklødør.

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Þebeke baðlantøsø Aleti sadece tek fazlø alternatif akøma ve tip etiketi üzerinde belirtilen þebeke gerilimine baðlayøn. DIN 57 740/VDE 0740 ve CEE 20 hükümlerine göre koruyucu izolasyon bulunduðundan, koruma kontaðø olmayan prizlere baðlantø da mümkündür. Parazit giderme Avrupa Normu EN 55014'e uygundur. Kullanøm Bu elektronik darbeli matkap/vidalama makinesi delme, darbeli delme, vidalama ve diþ açma iþlerinde çok yönlü olarak kullanølabilir. Bu alet sadece belirtiði gibi ve usulüne uygun olarak kullanølabilir. Anahtarsøz uç takma mandreni (Teslimat kapsamøna göre) Anahtarsøz uç takma mandreninin deðiþtirilmesi Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin.

1. Normal durumlarda mandren elle

sökülebilir; bunu yapmak için matkap milini bir çatal anahtarla tutun ve mandreni elle sola doðru çevirerek sökün.

2. Eðer mandren matkap miline çok søkø

biçimde oturmuþsa, ikinci bir çatal anahtarø mandren baþønøn anahtar yüzeyine yerleþtirin veya bir allen anahtarønø mandren içine gerin. Eðer gerekiyorsa, lastik bir çekiçle anahtar þaftøna hafifçe vurun.

3. Mandrenin takølmasø aynø iþlemin tersten

uygulanmasøyla olur. Sola dönüþte fazla zorlanma olduðunda mandren gevþeyebilir. Sola dönüþ ile vidalarø sökmek için tornavida ucu adaptörü kullanøn. (Þu tiplerde yok SB2-700) Uçlarøn takølmasø Uç þaftønø mandren içine sonuna kadar itin. Tutma halkasønø søkøca tutun ve kovanø "GRIP" yönünde kuvvetlice çevirmek suretiyle mandreni gerin. Germe çenelerinin uç þaftøna dayanmasøndan sonra, germe emniyetinin kavrama yapabilmesi için kovanøn yaklaþøk 1/4 devir daha çevrilmesi gerekir. Bu iþlem sørasønda duyulan "Kavrama" sesi fonksiyona baðlødør. Germe emniyeti özellikle darbeli delme iþleminde önemlidir. Eðer mandren sonuna kadar sertçe açølacak olursa, bazø durumlarda tekrar kapanmaz ve kapanma yerine bir "cørcør" sesi duyulur (sanki aþørø ölçüde çevrilmiþ gibi). Bu durumda kovanø "RELEASE" yönünde tekrar son noktaya doðru çevirin; mandren tekrar kapanør. Bu durumlarda mandrende bir hasar meydana gelmez. Taþta darbeli delme yapølørken, ilk delikten sonra matkap ucunun mandren içine saðlam biçimde oturup oturmadøðønø kontrol edin. Eðer gerekiyorsa mandreni ile biraz daha søkøn.

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Uçlarøn çøkarølmasø Tutma halkasønø søkøca tutun ve mandreni, kovanø "RELEASE" yönünde çevirerek, açøn. Kovanøn döndürülmesiyle önce germe emniyeti gevþer, daha sonra yaklaþøk 1/4'løk döndürme ile germe çeneleri açølør ve ucu serbest børakørlar. Darbeli matkap yüksek performans potansiyeline sahip olduðundan, aþørø zorlama durumlarønda mandren elle açølamayacak kadar søkøþabilir. Bu durumda çatal anahtar ile mandren baþønø tutun ve bir boru kerpeteni ile mandrenin ön kovanønø sol doðru çevirerek gevþetin (Þekle bakønøz). Boru kerpeteni kullanøldøðønda mandren hasar görmez. Mandren (Teslimat kapsamøna göre) Mandrenin deðiþtirilmesi Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin.

1. Matkap mili açøk aðøzlø anahtar ile tutun.

lastik çekiçle hafifçe vurarak mandreni sola doðru gevþetin.

3. Mandrenin takølmasø aynø iþlemin tersten

uygulanmasøyla olur. Ucun takølmasø Mandrene matkap uçlarø veya tornavida uçlarø takølabilir. Bu iþlem için mandreni açøn, ucu yerleþtirin ve mandreni mandren anahtarø ile søkøn. Uçlarø çøkarmak için mandren anahtarønø mandren baþøndaki üç delikten birine yerleþtirin ve sola döndürerek mandreni gevþetin. Derinlik mesnedinin ayarlanmasø

Belirli bir derinlikte delme yapmak için derinlik mesnedini saptaki deliðe sürün ve istediðiniz delik derinliðinde sabitleyin.

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Ílave sapøn döndürülmesi Ílave tutamak istenildiði gibi çevrilebilir; bunu yapmak için ilave tutumaðø çevirerek gevþetin, ilave tutamaðø istediðiniz konuma getirin ve tutamaðø tekrar çevirerek søkøn. (Teslimat kapsamøna göre) Çevrim: Delme Darbeli delme Taþta darbeli delme yapmak için vites konumuna deðiþtirme þalterini getirin. Metal, plastik ve tahtada delme ve vidalama yapmak için vites deðiþtirme þalterini konumuna getirin. Vites deðiþtirme (Þu tiplerde yok SBE 600 R) Vites, alet hem dururken hem de boþta çaløþørken deðiþtirilebilir. Vites deðiþtirme þalteri konumu 1:

Vites deðiþtirme þalteri konumu 2:

Devir sayøsø ön seçimi A = En düþük devir sayøsø F = En yüksek devir sayøsø Devir sayøsø, açma/kapama þalterine uygulanan baskø yoluyla, önceden seçilerek ayarlanan devir sayøsøna kadar kademesiz olarak ayarlanabilir. Kilitli açma/kapama þalteri ile sürekli iþletim durumunda alet önceden seçilen devir sayøsø ile çaløþør. Çevrim: Saða dönüþ Sola dönüþ Dönme yönünü çevrim þalterinde seçin. Kapama emniyeti nedeniyle çevrim þalteri sadece açma/kapama þalteri basølø iken iþlev görür. (Þu tiplerde yok SB2-700) (Þu tiplerde yok SB2-700)

Çevrim þalterini alet tam olarak durduktan sonra kullanøn. Geçici anahtarlama Açma: Açma/kapama þalterine basøn Kapama: Açma/kapama þalterini børakøn. Açma/kapama Sürekli anahtarlama Açma: Açma/kapama þalterine basøn, kilitleme düðmesine basøn ve daha sonra açma/kapama þalterini børakøn. Kapama: Açma/kapama þalterine basøn ve børakøn. Devir sayøsø, açma/kapama þalterine uygulanan baskø yoluyla, önceden seçilerek ayarlanan devir sayøsøna kadar kademesiz olarak ayarlanabilir.

SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R Tornavida ucu gözü (Þu tiplerde yok SB2-700) Tornavida ucu gözünü açmak için, iþaret parmaðønøzla þekilde görüldüðü gibi tutamak girintisini kavrayøn ve kilitleme tertibatønø matkap mili yönünde çekin. Tornavida ucu gözüne en fazla altø tornavida ucu yerleþtirilebilir. Çaløþørken dikkat edilecek hususlar Taþta delme iþleri için öneriler VTozu atmak için matkap ucunu zaman zaman delikten çekin. Beton, sert tuðla, taþ, sert çimento ve mermerde delik açarken darbeli delme kademesine geçin (ancak mermerdeki ön kølavuz deliði darbesiz kademede açøn). Fayans, taban karosu, yumuþak tuðla, cüruf tuðlasø ve alçølarda darbesiz delme yapøn. Parlak yüzeylerde (örneðin fayanslarda) kølavuz delik açarken, kaymayø önlemek için delinecek yere yapøþkan þerit yapøþtørøn. Sert metal plaketli matkap uçlarø kullanøn. Sadece silindirik þaftlø matkap uçlarø kullanøn, SDS–plus matkap uçlarønø takmayøn!: Íþaretlenmiþ delik yerini bir punta zømbasø ile zømbalayøn. Sacø daima gerin. Deformasyonlardan kaçønmak için ince metallerin altønø bir tahta levha ile besleyin. HSS helezonik matkap uçlarø kullanøn (beyaz döküm demirler için özel sert metal plaketli uçlar kullanøn) Büyük çaplø delik açmadan önce küçük bir uçla kølavuz delik açøn. Þu yaðlama maddelerini kullanøn: – Çelik: Yað – Alüminyum: Terpentin, parafin – Pirinç, bakør, döküm demir: Yaðlama maddesi kullanmayøn (soðutmak amacøyla matkap uçlarønø søk søk delikten døþarø çekin) Íþaretlenmiþ delik yerini punta veya çivi ile puntalayøn. Ucun karþø tarafa geçiþi sørasøndaki savrulmayø önlemek için iþ parçasønøn altøna tahta takoz koyun veya iki taraftan delme yapøn. Maksimum delik çapøna sadece bir Forstner matkap ucuyla eriþilir. IBiçimi ve büyüklüðü uygun tornavida uçlarø kullanøn. Yumuþak tahtada uygun vidalar ön kølavuz delik açølmadan da iþlenebilir. Sert tahtada veya büyük vida çaplarønda ön kølavuz delik açøn. Gömme baþlø vidalarda deliði indirin. Daimi diþi olmayan aðaç vidalarønø iþlerken vida boyunun yaklaþøk yarøsø uzunluðunda ön delik açøn. Sola dönüþte fazla zorlanma olduðunda mandren gevþeyebilir. Sola dönüþ ile vidalarø sökmek için tornavida ucu adaptörü kullanøn. (Þu tiplerde yok SB2-700). Metalde delme iþleri için öneriler Tahtada delme iþleri için öneriler Vidalama iþleri için öneriler Bakøm Aletin havalandørma araløklarønø daima temiz tutun. Søk søk darbeli delme yapøyorsanøz mandreni düzenli arakløklarla tozdan arøndørøn. Bu iþleme yapmak için aleti mandren aþaðøya bakacak biçimde dik olarak tutun, mandreni sonuna kadar açøp, kapayøn. Birikmiþ olan toz bu durumda mandrenden aþaðø düþer. Ayrøca, germe çenelerine ve germe çenesi deliklerine düzenli olarak bakøm spreyi (ürün kodu: 4932 6217 19) uygulamanøzø öneririz. Sürekli olarak kullanøma hazør olabilmesi için, aletin kömür førçalarønøn yøpranøp yøpranmadøðø yølda bir kez AEG Müþteri Servisi Merkezlerinden birinde kontrol ettirilmelidir. Sadece AEG aksesuarønø ve yedek parçalarønø kullanøn. Deðiþtirilmesi açøklanmamøþ olan parçalarø bir AEG müþteri servisinde deðiþtirin (Garanti broþürüne ve müþteri servisi adreslerine dikkat edin). Gerektiði takdirde aletin daðønøk görünüþ þemasø, alet tipinin ve tip etiketi üzerindeki on hanelik sayønøn bildirilmesi koþuluyla müþteri servisinden veya doðrudan Atlas Copco Electric Tools GmbH, Postfach 32 D–71361 Winnenden adresinden istenebilir. Aksesuar Sipariþ numaralarø ile birlikte aksesuarømøzø kataloglarømøzda bulabilirsiniz.
