KÄYTTÖOHJE POWERBASE 60 AEG

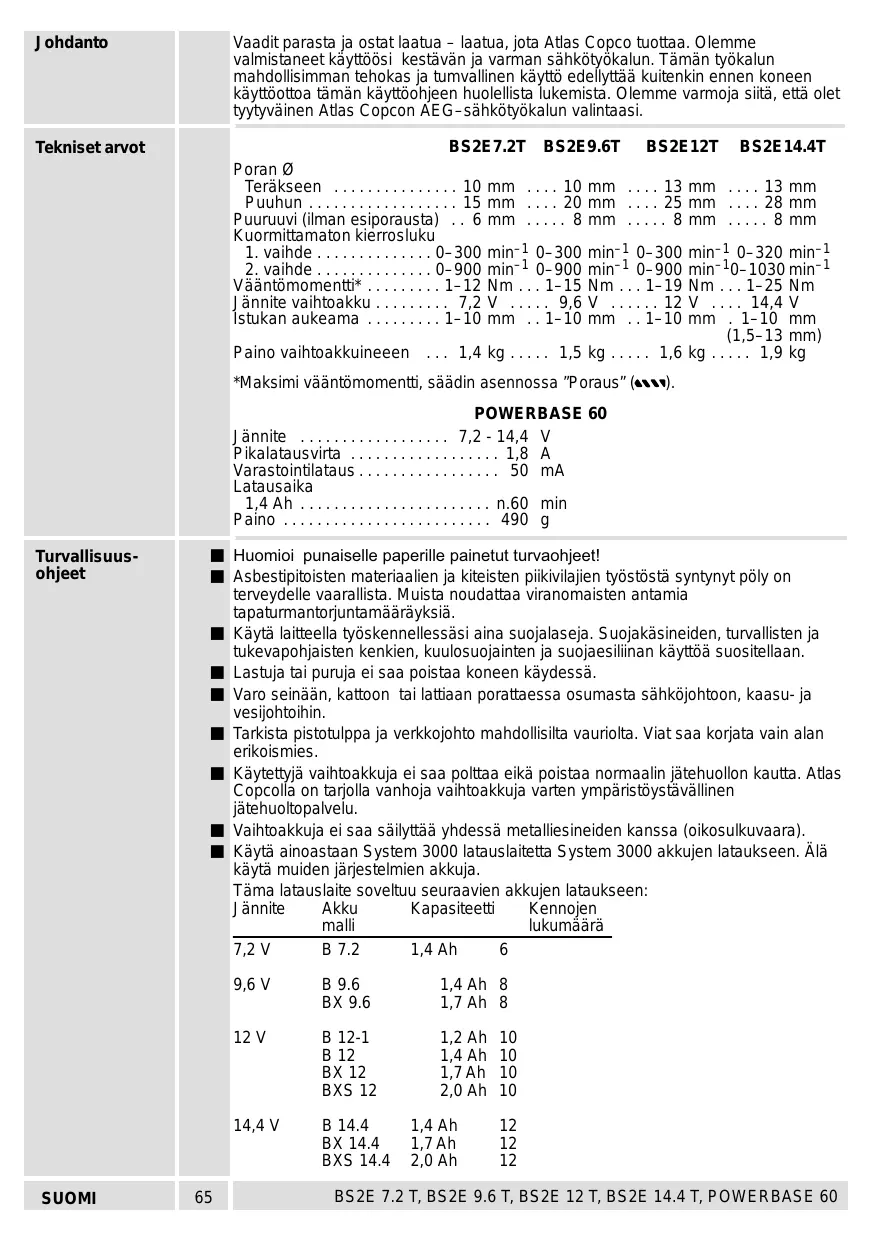

• BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Johdanto Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käyttöösi kestävän ja varman sähkötyökalun. Tämän työkalun mahdollisimman tehokas ja tumvallinen käyttö edellyttää kuitenkin ennen koneen käyttöottoa tämän käyttöohjeen huolellista lukemista. Olemme varmoja siitä, että olet tyytyväinen Atlas Copcon AEG–sähkötyökalun valintaasi. Tekniset arvot BS2E7.2T BS2E9.6T BS2E12T BS2E14.4T Poran Ø Teräkseen p. 10
• mm p. 10
• mm p. 13
• mm p. 13
• mm Puuhun p. 15
• mm p. 20
• mm p. 25
• mm p. 28
• mm Puuruuvi (ilman esiporausta) p. 6
• mm p. 8
• mm p. 8
• mm mm Kuormittamaton kierrosluku p. 8

1. vaihde . . . . . . . . . . . . . . 0–300 min–1 0–300 min–1 0–300 min–1 0–320 min–1

2. vaihde . . . . . . . . . . . . . . 0–900 min–1 0–900 min–1 0–900 min–10–1030 min–1

• Vääntömomentti* p. 1
• –12 Nm p. 1
• –15 Nm p. 1
• –19 Nm p. 1
• –25 Nm Jännite vaihtoakku p. 7
• ,2 V p. 9
• ,6 V p. 12
• ,4 V Istukan aukeama p. 1
• –10 mm p. 1
• –10 mm p. 1
• –10 mm . 1–10 mm (1,5–13 mm) Paino vaihtoakkuineeen p. 1
• ,4 kg p. 1
• ,5 kg p. 1
• ,6 kg ,9 kg *Maksimi vääntömomentti, säädin asennossa ”Poraus” ( p. 1

POWERBASE 60 Jännite . . . . . . . . . . . . . . . . . . 7,2 - 14,4 V Pikalatausvirta . . . . . . . . . . . . . . . . . . 1,8 A Varastointilataus . . . . . . . . . . . . . . . . . 50 mA Latausaika 1,4 Ah . . . . . . . . . . . . . . . . . . . . . . . n.60 min Paino . . . . . . . . . . . . . . . . . . . . . . . . . 490 g Turvallisuusohjeet SUOMI Huomioi punaiselle paperille painetut turvaohjeet! Asbestipitoisten materiaalien ja kiteisten piikivilajien työstöstä syntynyt pöly on terveydelle vaarallista. Muista noudattaa viranomaisten antamia tapaturmantorjuntamääräyksiä. Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan. Lastuja tai puruja ei saa poistaa koneen käydessä. Varo seinään, kattoon tai lattiaan porattaessa osumasta sähköjohtoon, kaasu- ja vesijohtoihin. Tarkista pistotulppa ja verkkojohto mahdollisilta vauriolta. Viat saa korjata vain alan erikoismies. Käytettyjä vaihtoakkuja ei saa polttaa eikä poistaa normaalin jätehuollon kautta. Atlas Copcolla on tarjolla vanhoja vaihtoakkuja varten ympäristöystävällinen jätehuoltopalvelu. Vaihtoakkuja ei saa säilyttää yhdessä metalliesineiden kanssa (oikosulkuvaara). Käytä ainoastaan System 3000 latauslaitetta System 3000 akkujen lataukseen. Älä käytä muiden järjestelmien akkuja. Täma latauslaite soveltuu seuraavien akkujen lataukseen: Jännite Akku Kapasiteetti Kennojen malli lukumäärä 7,2 V B 7.2 1,4 Ah

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Latauslaitteella ei saa ladata kertakäyttöakkuja. On varottava, ettei latauslaitteiden vaihtoakkulatauskoloon joudu metalliesineitä (oikosulkuvaara). Vaihtoakkuja ja latauslaitteita ei saa avata. Säilytys vain kuivissa tiloissa. Suojattava kosteudelta. Latauslaitteita saa käyttää vain kuivissa tiloissa. Latauslaitteen kontaktipinnat ovat jännitteisiä. Älä koske niihin sähköä johtavilla esineillä. Älä milloinkaan lataa vaurioitunutta akkua. Vaihda uuteen. Tarkista ennen jokaista käyttökertaa, ettei laitteessa, liitäntäjohdossa, jatkojohdossa ja pistotulpassa ole vaurioita eikä niissä ole tapahtunut muutoksia. Viallisia osia saa korjata vain alan ammattilainen.. Yleensä työkalun A-luokan melutaso on alle 70 dB (A). Työskenneltä melutaso saattaa ylittää 85 dB (A). Käytä kuulosuojaimia! Mitattu melutaso Tyypillisesti käsivarren tärinä on alle 2.5 m/s2. Tärinätaso Käyttö Akkuporakone/ruuvinväännin on akkukäyttöinen ja toimii ilman verkkojohtoa. Pikalatauslaite lataa AEG:n vaihtoakut kooltaan 7,2 V ... 14,4 V. Äla käytä tuotetta ohjeiden vastaisesti. Verkkoliitäntä POWERBASE 60 Konetta voidaan käyttää vain 1–vaihe vaihtovirralla ja liittää arvokilvessä mainitulla verkkojännitteellä. Koneen voi liittää myös ns. tavallisiin, ilman maadoituskosketinta oleviin pistorasioihin, koska se on suojaeristetty luokan II mukaan VDE 0700, IEC 335. Laite on radiohäiriösuojattu Huolto Pidä aina latauslaitteen ja akun kosketinpinnat puhtaina. Vaurioituneen liitosjohdon vaihto on suoritettava valtuutetussa Atlas Copco huoltoliikkeessä, sillä työn suorittaminen vaatii erikoistyökaluja. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala. Lisälaitteet SUOMI Lisälaitteet tilausnumeroineen löydät luettelostamme.

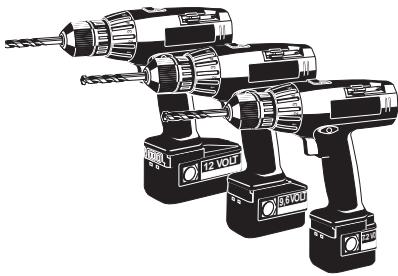

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Toimintakuvaus BS2E 7.2 T BS2E 9,6 T BS2E 12 T BS2E 14.4 T Vääntökärkisäiliö vääntökärkien säilyttämiseen.

Kaksivaihteinen vaihteisto. Vaihteenvaihto kytkimestä tyhjäkäynnillä tai koneen ollessa pysähtymäisillään. Pikaistukalla kiinnitys ilman työkaluja. Vääntömomentin säätörenkaalla voidaan valita eri kokoisille ruuveille ja eri maateriaaleille juuri sopiva kiristystiukkuus. Käynnistin– ja pysäytinvipu sekä pehmeän käynnistyksen portaaton ohjaus. QUICKSTOP – kierrosluku laskee välittömästi, liipaisimen vapauduttua.

14.4VO .5 Wh Suunnanvaihto kytkimellä on mahdollista vain koneen ollessa pysähdyksissä (turvalukitus).

Voimakkaan akun napaisuus on varmistettu siten, että + ja – navoista ei voi vahingossa erehtyä. h 24 1.7A

12 VO Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään. 9,6 VOLT

varmistusruuvi oikealle kiertämällä.

2. Sovita kuusiokoloavain* pikaistukkaan.

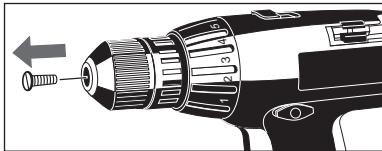

1. Istukan irroittamiseksi ava ensin

Istukkaa on helpompi käsitellä 1. vaihteen ollessa päällä, koska silloin vaihteisto pysyy paikallaan. Pikaistukan vaihto

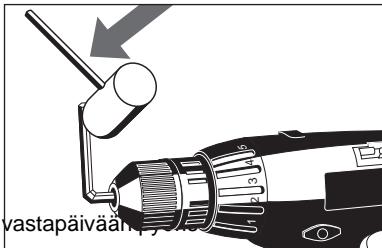

3. Irrota pikaistukka napauttamalla kevyesti

muovivasaralla istukkaan asetettua kuusiokoloavainta vasten.

Muista aina kiristää lukitusruuvi uudelleen istukan kiinnittämisen jälkeen, muussa tapauksessa istukka saattaa irrota, vastapäivään pyöriessä.

Poraistukan asennus tapahtuu päinvastaisessa järjestyksessä.

• Ei sisälly toimitukseen. SUOMI

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Poraistukkaan voidaan kiinnittää porausterä tai ruuvikärjet. Avaa istukka, aseta ruuvikärki tai terä istukkaan ja kiristä. Akku Lataa uudet ja kauan käyttämättömänä olleet akut ennen koneeseen asentamista. Akun täysi varaus saavutetaan 4-5 latauskerran jälkeen.

Työkalukiinnitys Akun asentaminen Asenna akku työntämällä sitä eteenpäin kuvan mukaisesti, kunnes se lukkiutuu paikalleen. (vain mallissa BS2E 12 T BS2E 14.4 T: Akku voidaan asentaa koneeseen kahdella eri tavalla: Edestä: Koneen kompaktimpi muoto mahdollistaa työskentelyn ahtaissa paikoissa Takaa: Optimaalisen painonjakauman tarjoama ihanteellinen tasapaino suojaa rannetta vaakasuoraan työskenneltäessä. Akun poistaminen

12 VO Paina kiinnikkeet yhteen ja poista akku nuolen suuntaan. Vaihteenvaihdon voi suorittaa tyhjäkäynnillä tai koneen ollessa pysähtymäisillään. Vaihteiston kytkin asennossa 1: 1. vaihde Vaihteiston kytkin asennossa 2: 2. vaihde

Nopeuden vaihto Pyörimissuunnan vaihto

Suunnanvaihto kytkimestä on mahdollista vain koneen ollessa pysähdyksissä (turvalukitus).

Aseta pyörimissuunta kytkimestä. SUOMI

Koneen käynnistäminen: Paina kytkintä Koneen pysäyttäminen: Vapauta kytkin.

Käynnistyskytkin Pyörimisnopeutta voidaan säätää portaattomasti käynnistyskytkimestä painamalla.

Porauksessa käännä säätörengasta merkin kohdalla. Tällä kunnes merkki asennolla vääntömomentti antaa maksimiväännön eikä turvakytkin luista. Vääntömomentin säätö

Ruuvia kiristettäessä viodaan vääntömomentin säätörenkaalla valita erilaista tiukkuutta. Asento 1: pienin vääntömomentti Asento 7: suurin vääntömomentti Usein suoritettu ruuvaus asennossa ”Poraus” ( ) saattaa johtaa moottorin ylikuumenemiseen. Valitse mieluummin materiaaliin ja ruuvin kokoon sopiva momentti. Näin taltanpää pysyy paremmin ruuvinkannassa ja kestää pidempään. Vääntökärkisäiliö vääntökärkien säilyttämiseen. Käyttövihjeitä Yli 50oC lämpötilassa akun suorituskyky heikkenee. Vältäthän akkujen säilyttämistä auringossa tai kuumissa tiloissa.

Vääntökärkien säilytyslokero Ohjeita metalliin porattaessa Merkitse porauksen aloituskohta pistepuikolla. Peltilevy on aina pingotettava. Ohuen metallin alle on asetettava puupalkki, ettei se vääristy. Käytä HSS-kierreporaa (Käytä valkoiseen valurautaan kovametallivahvisteisia erikoiskärkiä) Poran Ø ollessa suuri esiporaus pienemmällä poralla. Käytä voiteluaineita: - Teräkseen: öljyä - Alumiiniin: tärpättiä, parafiinia - Messinkiin, kupariin, valurautaan: ilman voiteluaineita (Poraa jäähdytetään nostamalla usein porausreiästä ulos) Ohjeita puuhun porattaessa Merkitse porauksen aloituskohta pistepuikolla tai naulalla. Puun pirstoutumista voidaan estää läpiporausvaiheessa puualustan avulla tai poraamalla kummaltakin puolelta. Ohjeita ruuvaukseen Käytä muodoltaan ja kooltaan sopivia vääntökärkiä. Pehmeään puuhun sopivia ruuvia kiinnitettäessä ei tarvita esiporausta. Kovaan puuhun tai ruuvien Ø ollessa suuri esiporaus. Upporuuvien kohdalla poraus upotetaan. Erikoiskierteisten puuruuvien kohdalla esiporaus noin puoleen ruuvinmittaan. SUOMI

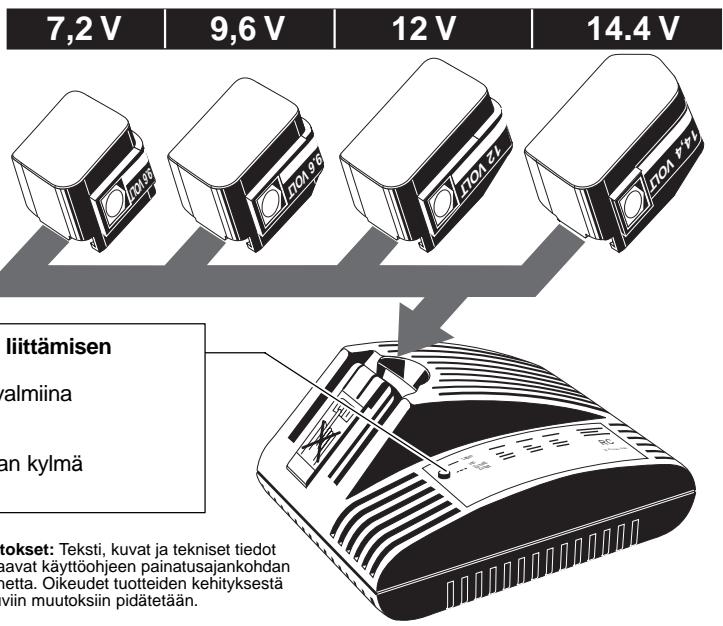

Merkkivalon merkitys sähkön liittämisen jälkeen: – Off latauslaite toimintavalmiina – osoitta akku on ladattu varastointilatausta akku liian kuuma/liian kylmä – jatkuva pikalatausta

Lade vollZu heiß t Zu kal Universal Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään. Kun vaihtoakku on asetettu latauslaitteen koloon, se latautuu automaattisesti. Ominaisuudet Mikäli akku on liian lämmin (n. yli 45o C), latauslaite siirtyy varastointilataukseen. Poista akku latauslaitteesta, anna jäähtyä ja aseta se uudelleen latauskoloon. Akun ollessa liian kylmä (n. alle 0o C) lataus ei toimi. Akun lämmettyä lataustoiminta alkaa automaattisesti, akun voi jättää latauskoloon. Akun latausaika on 10 – 60 minuuttia (1,4 Ah) purkausasteesta riippuen. Vaihtoakun latauduttua täyteen latauslaite siirtyy varastointilataukseen hyödyntääkseen akkukapasiteetin täysin. Vaihtoakkua ei tarvitse poistaa latauslaitteesta latauksen päätyttyä. Vaihtoakun voi jättää latauslaitteeseen. Se ei voi latautua siinä liikaa ja on siten aina käyttövalmis. voll vol

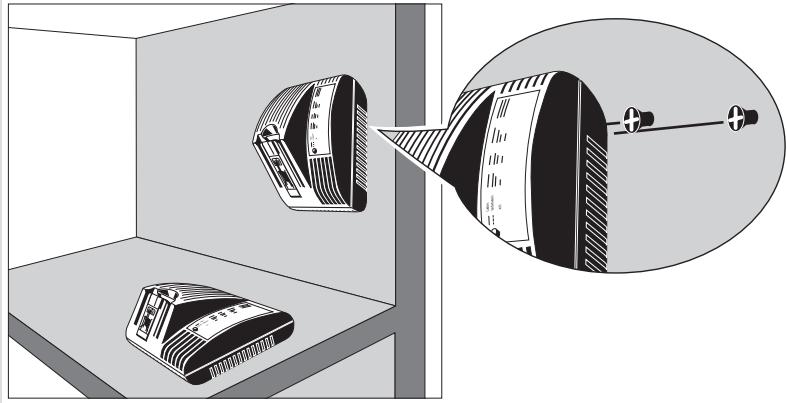

Laden Ladebereit voll Laden Ladebereit Latauslaite voidaan asentaa myös seinälle (katso kuva). SUOMI

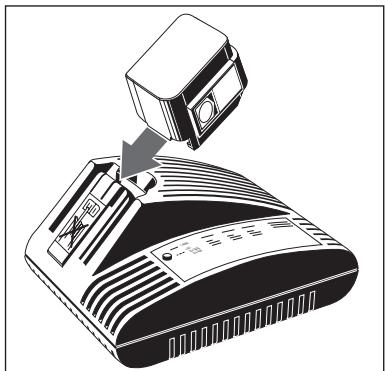

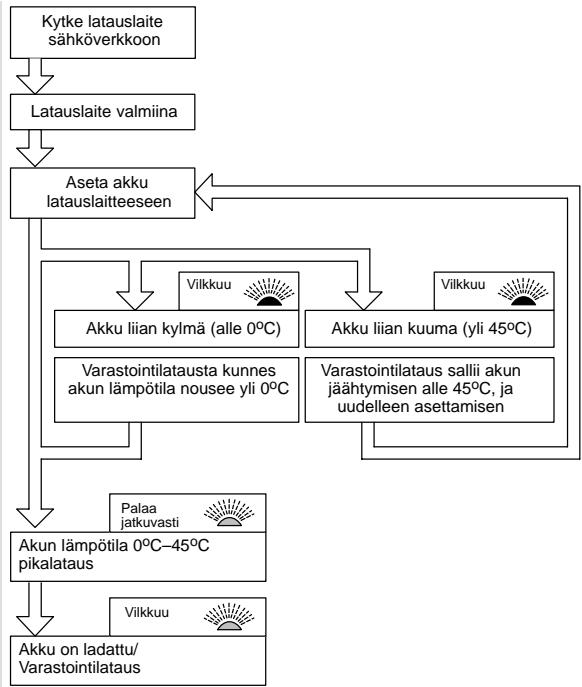

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Vaihtoakkujen lataus Kytke latauslaite sähköverkkoon Latauslaite valmiina Aseta akku latauslaitteeseen Vilkkuu Vilkkuu Akku liian kylmä (alle 0oC) Varastointilatausta kunnes akun lämpötila nousee yli 0oC Akku liian kuuma (yli 45oC) Varastointilataus sallii akun jäähtymisen alle 45oC, ja uudelleen asettamisen Palaa jatkuvasti lämpötila 0oC–45oC Akun pikalataus Vilkkuu Akku on ladattu/ Varastointilataus Uudet vaihtoakut saavuttavat täyden varauskyvyn 4–5 latauksen ja purkauksen jälkeen. Pitkään käyttämättä olleet vaihtoakut on ladattava ennen käyttöä. Katso, että akku on oikeassa asennossa latauslaitteessa ja että se on kunnolla työnnetty paikalleen. Akun asentaminen Akun kontaktipinnat ovat jännitteisiä. Älä koske niihin sähköä johtavilla esineillä Laden vollZu heiß Zu kalt SUOMI
