GEBRUIKSAANWIJZING POWERBASE 60 AEG

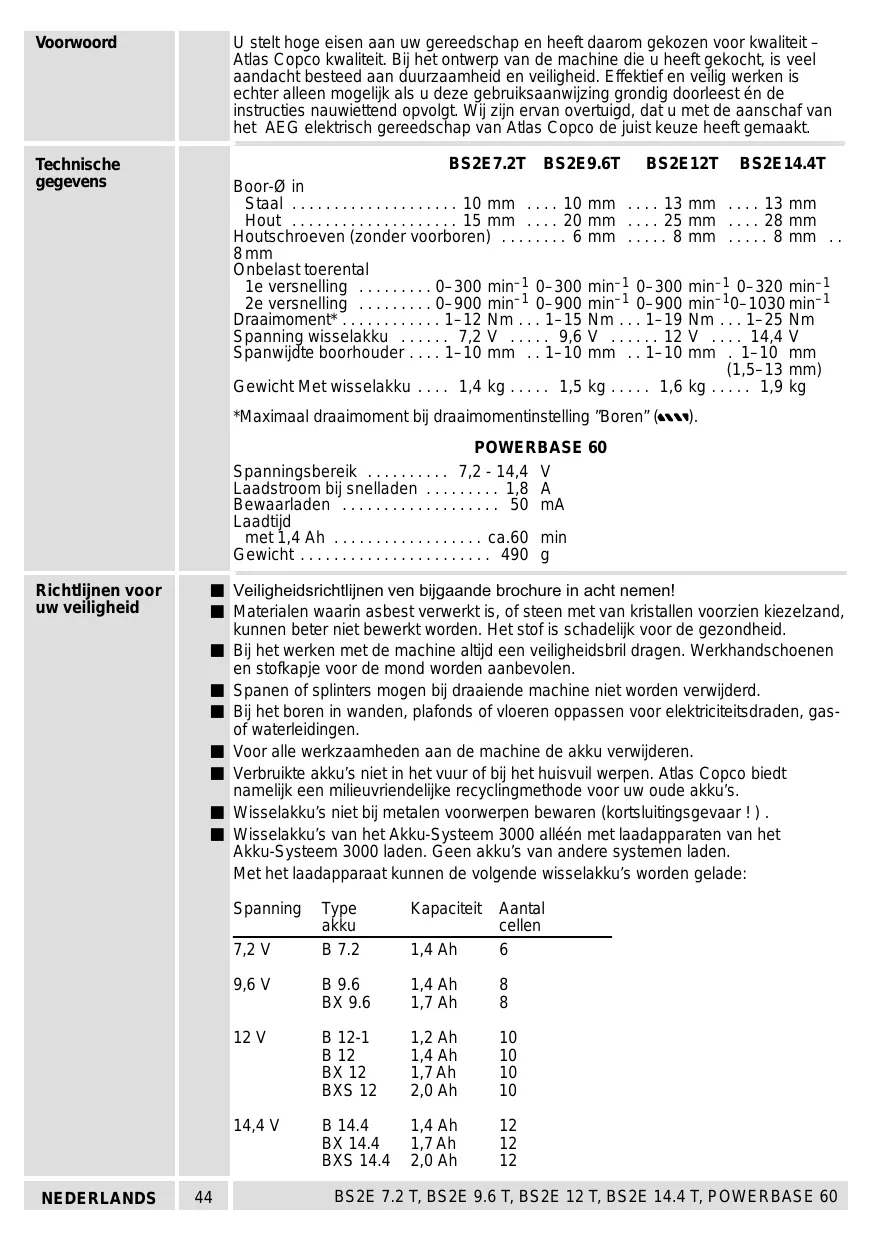

• BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Voorwoord U stelt hoge eisen aan uw gereedschap en heeft daarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én de instructies nauwiettend opvolgt. Wij zijn ervan overtuigd, dat u met de aanschaf van het AEG elektrisch gereedschap van Atlas Copco de juist keuze heeft gemaakt. Technische gegevens BS2E7.2T BS2E9.6T BS2E12T BS2E14.4T Boor-Ø in Staal p. 10
• mm p. 10
• mm p. 13
• mm p. 13
• mm Hout p. 15
• mm p. 20
• mm p. 25
• mm p. 28
• mm Houtschroeven (zonder voorboren) p. 6
• mm p. 8
• mm p. 8
• mm p. 8
• mm Onbelast toerental 1e versnelling p. 0
• –300 min–1 0–300 min–1 0–300 min–1 0–320 min–1 2e versnelling p. 0
• –900 min–1 0–900 min–1 0–900 min–10–1030 min–1 Draaimoment* p. 1
• –12 Nm p. 1
• –15 Nm p. 1
• –19 Nm p. 1
• –25 Nm Spanning wisselakku p. 7
• ,2 V p. 9
• ,6 V p. 12
• ,4 V Spanwijdte boorhouder p. 1
• –10 mm p. 1
• –10 mm p. 1
• –10 mm . 1–10 mm (1,5–13 mm) Gewicht Met wisselakku p. 1
• ,4 kg p. 1
• ,5 kg p. 1
• ,6 kg ,9 kg *Maximaal draaimoment bij draaimomentinstelling ”Boren” ( p. 1

POWERBASE 60 Spanningsbereik . . . . . . . . . . 7,2 - 14,4 V Laadstroom bij snelladen . . . . . . . . . 1,8 A Bewaarladen . . . . . . . . . . . . . . . . . . . 50 mA Laadtijd met 1,4 Ah . . . . . . . . . . . . . . . . . . ca.60 min Gewicht . . . . . . . . . . . . . . . . . . . . . . . 490 g Richtlijnen voor uw veiligheid Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! Materialen waarin asbest verwerkt is, of steen met van kristallen voorzien kiezelzand, kunnen beter niet bewerkt worden. Het stof is schadelijk voor de gezondheid. Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. Spanen of splinters mogen bij draaiende machine niet worden verwijderd. Bij het boren in wanden, plafonds of vloeren oppassen voor elektriciteitsdraden, gasof waterleidingen. Voor alle werkzaamheden aan de machine de akku verwijderen. Verbruikte akku’s niet in het vuur of bij het huisvuil werpen. Atlas Copco biedt namelijk een milieuvriendelijke recyclingmethode voor uw oude akku’s. Wisselakku’s niet bij metalen voorwerpen bewaren (kortsluitingsgevaar ! ) . Wisselakku’s van het Akku-Systeem 3000 alléén met laadapparaten van het Akku-Systeem 3000 laden. Geen akku’s van andere systemen laden. Met het laadapparaat kunnen de volgende wisselakku’s worden gelade: Spanning Type akku B 7.2 1,4 Ah Aantal cellen

Kapaciteit BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Met het laadapparaat mogen géén niet-oplaadbare akku’s worden geladen. In de wisselakku–opnameschacht van het laadapparaat mogen géén metaaldeeltjes komen (kortsluitingsgevaar ! ). Wisselakku’s en laadapparaten niet openen en alleen in droge ruimtes opslaan. Tegen vocht beschermen. Let u op het volgende symbool op het typeplaatje van het laadapparaat: – Het apparaat is alléén geschikt voor toepassing in ruimtes, apparaat niet aan regen blootstellen. Op de akku-klemmen van het laadapparaat staat stroom. Dus nooit stroomgeleidende voorwerpen in het apparaat steken. Nooit beschadigde akku’s opladen, deze direkt vervangen. Voor alle ombouw- of onderhoudswerkzaamheden, de stekker uit de wandkontaktdoos nemen. Geluidsmeet– waarden Kenmerkend is dat het A-gewaardeerde geluidsdrukniveau van de machine lager is dan 70 dB (A). Bij werken kan het geluidsniveau 85 dB (A) overschrijden. Draag oorbeschermers! Trillings– meetwaarden Kenmerkend is dat de hand–arm vibratie minder is dan 2.5 m/s2. Toepassing De akku-boorschroevedraaier is te gebruiken voor boor-en schoefwerkzaamheden, onafhankelijk van een netaansluiting. Het snellaadapparaat is geschikt voor het opladen van AEG wisselakku’s van 7,2 tot 14,4 Volt. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Netaansluiting POWERBASE 60 Alleen aan éénfase–wisselstroom en alleen aan de op het type plaatje aangegeven netspanning aansluiten. Aansluiting is ook aan contactdozen zonder aarde mogelijk, daar de machine voldoet aan isolatie DIN VDE 700 en IEC 335. De vokontstoring voldoet aan de europese norm EN 55014. Onderhoud De aansluitkontakten aan het laadapparaat en de akku schoonhouden. Wanneer de netaanluitleiding is beschadigd, mag het uitsluitend vervangen worden door een reparatie bedrijf aangewezen door de fabrikant, aangezien speciaal gereedschap nodig is. Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. Extra toebehoren NEDERLANDS Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in onze katalogi.

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Beschrijving BS2E 7.2 T BS2E 9,6 T BS2E 12 T BS2E 14.4 T Bitgarage voor het bewaren van uw schroefbits.

Tweetoerige aandrijving in onbelaste gang of in stilstand via de versnelling schakelbaar. Snelspanboorhouder voor spannen zonder sleutel. Draaimomentkreuze met stelring voor gelijkmatike schroefdiepte bij verschillende schroeven of materialen. Drukschakelaar voor aan– en uitschakelen van de machine en voor traploos elektronisch ’gasgeven’. QUICKSTOP – zodra u de drukschakelaar loslaat, wordt de werkas afgeremd.

14.4VO .5 Wh Rechts-linksomdraaien met schakelaar – door inschakelvergrendeling alleen bij niet ingedrukte aan-/uitschakelaar schakelbaar.

Hoogproduktieve akku, die door de speciale konstruktie slechts op één manier in de laadschacht van uw laadapparaat kan worden gestoken (”+” en ”–” kunt u niet omdraaien). h 24 1.7A

12 VO Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. 9,6 VOLT

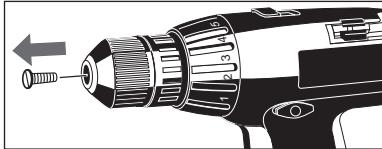

eerst de borgschroef door rechtsom te draaien eruit halen.

1. Bij het verwijderen van de boorhouder

In de 1e versnelling is de boorhouder beter te bedienen. Dit komt omdat de tandwielen dan niet zo makkelijk meedraaien.

2. Zeskantsleutel* binnen de

snelspanboorhouder opspannen.

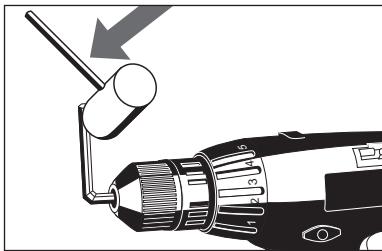

3. Door een lichte tik met een rubberen

Het is absoluut noodzakelijk om na montage van de boorhouder de veiligheidsschroef weer te bevestigen, omdat de boorhouder anders in de linksloop los kan gaan.

Voor het monteren van de boorhouder werkt u precies in omgekeerde volgorde.

hammer op de zeskantsleutel de snelspanboorhouder linksom losdraaien.

• Wordt niet meegeleverd. Is apart leverbaar. NEDERLANDS

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 In de boorhouder een boor of schroefbit plaatsen. Boorhouder openen, gereedschap er in plaatsen en boorhouder dichtdraaien. Wisselakku Voordat u uw accu machine gebruikt moet een nieuwe of een lange tijd niet gebruikte accu opgeladen worden. De volle capaciteit wordt na 4-5 oplaaduren bereikt.

Plaatsen gereedschap De akku van achteren in de machinehouder schuiven totdat de akku ”vastklikt”. Plaatsen van de akku De akku kan van twee kanten in de houder worden geschoven: Van voren, waardoor de machine kompakter wordt en dus meer geschikt is om op zg. moeilijke plaatsen te werken. Van achteren, voor een optimale gewichtsverdeling waardoor de machine uitgebalanceerd in de hand ligt. Dit spaart handspieren bij horizontaal schroeven af boren. (alleen bij de BS2E 12 T BS2E 14.4 T: Houders samendrukken en de akku in de richting van de pijl er uittrekken. Versnelling De versnelling is in onbelaste gang of in uitloop schakelbaar. Schakelaar in stand 1: 1e versnelling. Schakelaar in stand 2: 2e versnelling.

Door de schakelvergrendeling is de schakelaar alleen bij niet ingedrukte aan-/uitschakelaar schakelbaar.

Kies de gewenste draairichting op de schakelaar. Omschakelen: rechts–/ linksregeling

Inschakelen: Aan-/uitschakelaar indrukken Uitschakelen: Aan-/uitschakelaar loslaten Het toerental varieert traploos met de druk die u op de aan–/uitschakelaar uitoefent. Hoe krachtiger de aandruk, des te hoger het vermogen. Koppel instelling Voor gelijkmatig inschroeven kan het vereiste draaimoment met stelring gekozen worden. De stelring zo verdraaien dat de gekozen draaimomentstand tegenover markering staat. Draaimomentstand 1: min. draaimoment om te schroeven. Draaimomentstand 19: max. draaimoment om te schroeven.

Bij het boren stelring zo verdraaien dat tegenover markering staat; symbool de slipkoppeling is hiermee overbrugd en staat het max. draaimoment ter beschikking. Bij intensief schroeven in de stand ”Boren” ( ) kan de motor oververhit raken. Gebruik indien mogelijk altijd een voor het materiaal en de schroefgrootte meest geschikte draaimomentstand. U voorkomt zo het zg. ”doorslippen” van de schroefbits op de schroefkop en verlengt daarmee de levensduur van schroefbits. Bitgarage voor het bewaren van uw schroefbits. Werkrichtlijnen Een temperatuur boven de 50oC vermindert de capaciteit van de accu. Langdurige verwarming door zon of hitte vermijden.

Bitgarage Tips voor boren in metaal Boorplek met een centerpunt bewerken. Metalen platen altijd vastzetten. Dan metaal op houtblok leggen om vervorming te voorkomen. HSS boren gebruiken (voor zacht gietijzer extra harde metalen punten gebruiken). Bij grote gaten boren eerst voorboren met kleine boor. Smeermiddelen gebruiken: - Staal: olie. - Aluminium: terpentijn, parafine. - Messing, koper, gietijzer: geen smeermiddel - (boor vaker terugtrekken zodat hij afkoelt). Tips voor boren in hout Boorplek met spijker markeren. Om splinteren aan de onderkant te voorkomen afvalhout eronder leggen of van beide kanten boren. Juiste maat bits gebruiken. In zacht hout hoeft niet voorgeboord te worden. In hard hout of grote schroef Ø wel voorboren. Eerst gat verzinken daarna schroeven. Bij houtschroeven met een gedeeltelijke schroefdraad ca. een halve schroeflengte voorboren. Tips om te schroeven NEDERLANDS

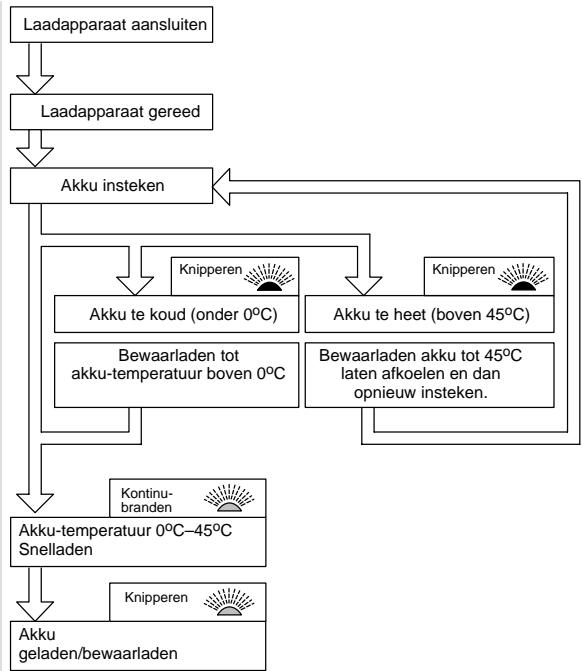

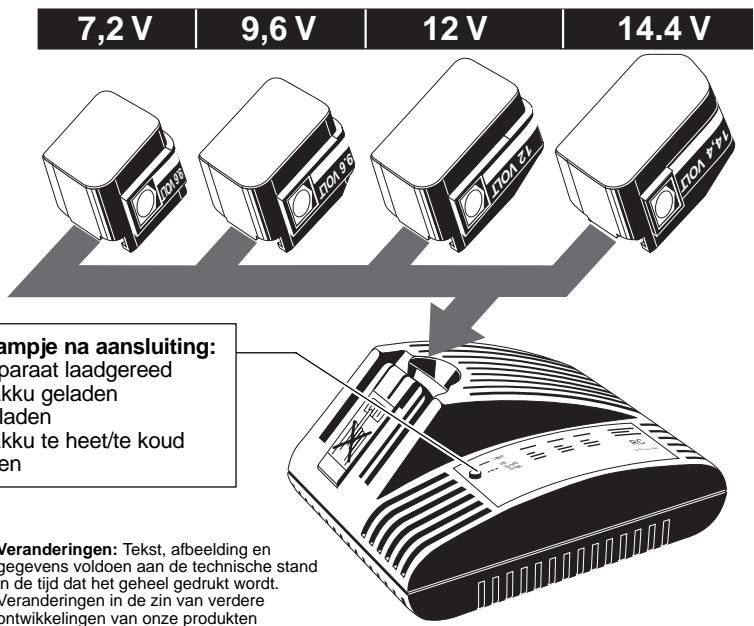

Indicatie van het controlelampje na aansluiting: – Uit Laadapparaat laadgereed – Knipperen Wisselakku geladen Bewaarladen Wisselakku te heet/te koud – Kontinu-branden Snelladen

Lade vollZu heiß t Zu kal Universal Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. Nadat u de wisselakku in de insteekschacht van het laadapparaaat heeft gedaan wordt de wisselakku automatisch geladen. Kenmerken Bij een tè warme akku ( boven ca. 45oC) schakelt het laadapparaat op bewaarladen. Akku er dan uit nemen, laten afkoelen en opnieuw insteken. Bij een tè koude akku (onder ca. 0oC) wordt niet geladen. Zodra de akku warm genoeg is, wordt hij in het laadapparaat automatisch opgeladen. u hoeft de akku daarbij niet uit de lader te halen. De laadtijd ligt tussen 10 en 60 minuten, afhankelijk van hoever de akku van tevoren ontladen is (bij 1,4 Ah). Bij volledig geladen wisselakku schakelt het apparaat over op bewaarladen voor de hoogst mogelijke akku–kapaciteit. De wisselakku hoeft u na het laden niet uit het laadapparaat te halen. De wisselakku kunt u daar desgewenst blijvend in laten zitten. Hij kan immersniet worden overladen en is zo altijd direkt klaar voor gebruik. voll vol

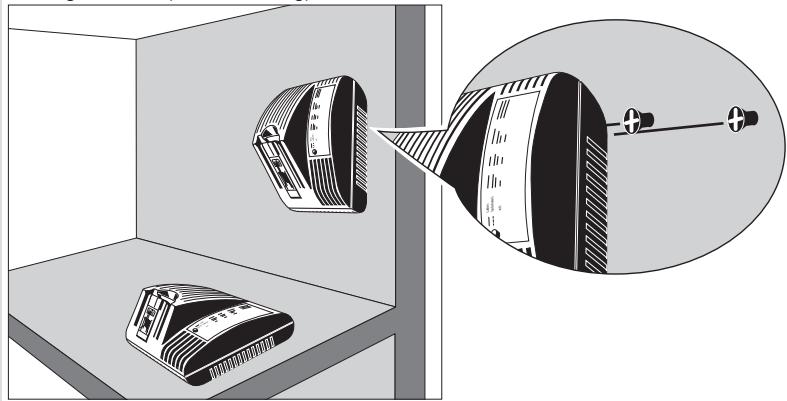

Laden Ladebereit voll Laden Ladebereit Het laadapparaat kunt u zowel in horizontale positie als vertikaal gemonteerd aan de wand gebruiken (zie afbeelding). NEDERLANDS

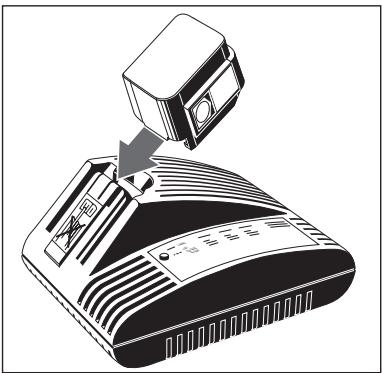

BS2E 7.2 T, BS2E 9.6 T, BS2E 12 T, BS2E 14.4 T, POWERBASE 60 Laden van de accu’s Laadapparaat aansluiten Laadapparaat gereed Akku insteken Knipperen Knipperen Akku te koud (onder 0oC) Bewaarladen tot akku-temperatuur boven 0oC Akku te heet (boven 45oC) Bewaarladen akku tot 45oC laten afkoelen en dan opnieuw insteken. Kontinubranden Akku-temperatuur 0oC–45oC Snelladen Knipperen Akku geladen/bewaarladen Nieuwe wisselakku’s bereiken hun volle kapaciteit na 4–5 laad–/ontlaadcycli. Langere tijd niet toegepaste wisselakku’s vóór gebruik altijd naladen. De wisselakku op de juiste wijze volledig in het laadapparaat plaatsen. Plaatsen van de akku Op de akku-klemmen van het laadapparaat staat stroom. Dus nooit stroomgeleidende voorwerpen in het apparaat steken. Laden vollZu heiß Zu kalt NEDERLANDS
