Tipo de producto	Taladro percutor
Marca	AEG
Modelo	SB2E 700 R
Potencia absorbida	705 W
Velocidad en vacío	0-1350 min⁻¹
Número de velocidades	2 (selector mecánico)
Diámetro de perforación máx. en hormigón	20 mm
Diámetro de perforación máx. en acero	13 mm (estimado)
Diámetro de perforación máx. en madera	30 mm (estimado)
Capacidad del portabrocas	Hasta 13 mm
Tipo de portabrocas	Apretón rápido (según equipamiento)
Peso	2,2 kg aproximadamente
Alimentación	Monofásico 230 V ~ 50 Hz
Longitud del cable	2,5 m (estimado)
Nivel de ruido	92 dB(A) (presión acústica)
Vibraciones (mano-brazo)	12 m/s²
Funciones principales	Perforación normal, taladro percutor, atornillado, roscado
Variador de velocidad electrónico	Sí, con rueda de ajuste previo
Marcha atrás	Sí (selector de sentido de giro)
Bloqueo en marcha continua	Sí (botón de bloqueo)
Mango adicional	Sí, ajustable con tope de profundidad integrado
Alojamiento para puntas	Sí (6 alojamientos)
Seguridad	Doble aislamiento (clase II), supresión de interferencias, cortacircuitos de seguridad (no en este modelo)
Mantenimiento	Limpiar las rejillas de ventilación, quitar el polvo del portabrocas, controlar los carbones una vez al año
Piezas de repuesto y reparabilidad	Piezas AEG originales, servicio postventa AEG; vista despiezada disponible bajo demanda

Preguntas frecuentes - SB2E 700 R AEG

¿Cómo cambiar el portabrocas de apretón rápido?

Antes de cualquier intervención, desconecte la máquina. Sostenga el husillo con una llave de horquilla y desenrosque el portabrocas manualmente girando hacia la izquierda. Si el portabrocas está bloqueado, use una segunda llave o una llave Allen. El montaje se realiza en sentido contrario.

¿Cómo ajustar la profundidad de perforación?

Utilice el tope de profundidad integrado en el mango adicional. Inserte el tope en el orificio previsto y apriételo en la posición deseada respecto a la broca.

¿Cómo usar la función de percusión?

Gire el interruptor selector hacia la izquierda (símbolo de percusión) para perforar en piedra, hormigón, ladrillo. Para perforación normal o atornillado, gírelo hacia la derecha.

¿Cómo cambiar la velocidad?

La máquina tiene dos velocidades mecánicas. Use el selector de velocidad (1 o 2) con la máquina detenida o al ralentí. La primera velocidad (1) es para trabajos de alto par, la segunda (2) para alta velocidad.

¿Cómo invertir el sentido de giro?

Espere a que el motor esté completamente detenido. Accione el conmutador de sentido de giro (derecha/izquierda). El bloqueo impide cambiar de sentido cuando el interruptor de encendido/apagado está presionado.

¿Qué hacer si el portabrocas se bloquea y no se abre?

Coloque una llave de horquilla en la cabeza del portabrocas y use unos alicates ajustables para girar el casquillo frontal hacia la izquierda. El portabrocas no se dañará. Si es necesario, golpee ligeramente con un mazo de goma.

¿Cómo mantener el taladro?

Mantenga limpias las rejillas de ventilación. Si la máquina se usa a menudo en percusión, retire regularmente el polvo del portabrocas aflojándolo y apretándolo varias veces. Use un spray limpiador para las mordazas. Haga revisar los carbones una vez al año por un servicio AEG.

¿Qué brocas usar para hormigón?

Use brocas de carburo de tungsteno con vástago cilíndrico. Nunca use brocas SDS-PLUS. Para baldosas o superficies lisas, pegue cinta adhesiva para evitar deslizamientos.

¿Cómo usar la marcha continua?

Presione primero el interruptor de encendido/apagado, luego presione el botón de bloqueo. Suelte el interruptor para que la máquina funcione de forma continua. Para detener, presione nuevamente el interruptor y suéltelo.

¿Dónde encontrar piezas de repuesto?

Use exclusivamente piezas y accesorios AEG. Para las piezas cuyo reemplazo no está descrito, diríjase a un servicio postventa AEG. La vista despiezada está disponible bajo solicitud indicando el número de diez dígitos de la placa de características.

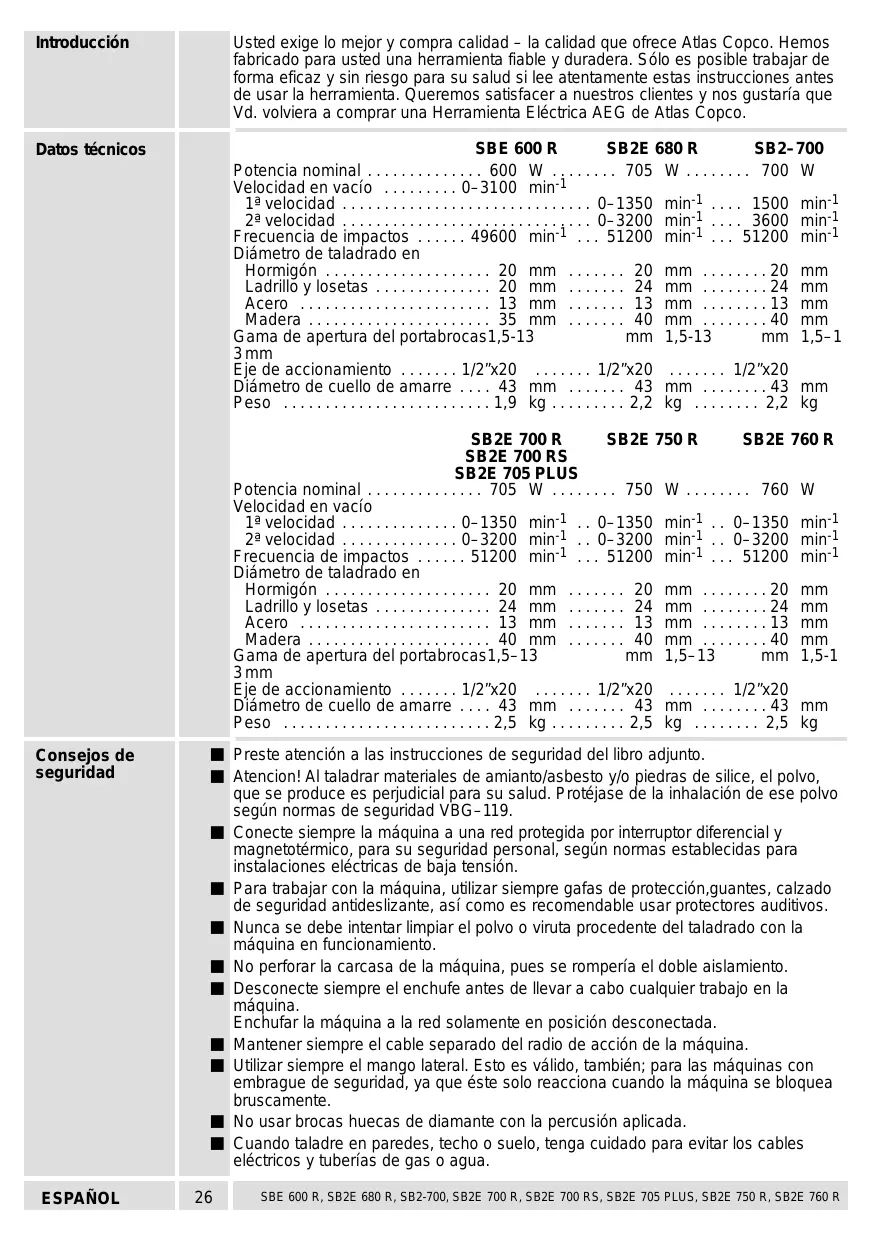

MANUAL DE USUARIO SB2E 700 R AEG

Valor medido de vibracion

El nivel de ruido de laquina se eleva normalmente:

Presión acústica = 92 dB (A). Resonancia acústica = 105 dB (A).

Usar protectores auditivos! Determinación de los values de medicación según norma EN 50 144.

La acelaración se eleva normalmente a 12m / s^2

Determinación de los values de medicación según norma EN 50 144.

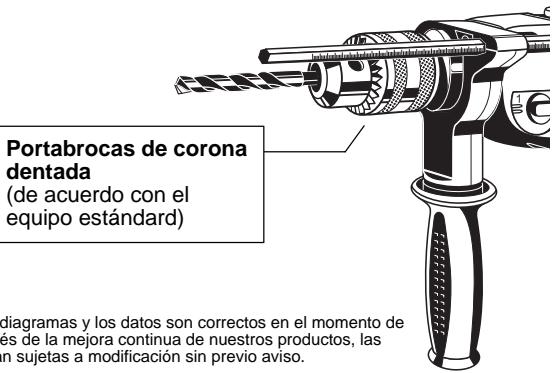

Breve descripción

Selector de velocidad para conmutar entre taladrado normal y taladrado a percusion.

Caja de engranajes metalica totalmente aislada para una gran duración y proteccion contra descargas electricas.

Alojamento para punatas - Es possible instalar las punantas de atornillar en el portabocas o directamente en el eje del portabocas. (non paraSB2-700)

Portabocas de cierra rápido para apretarlo sin;ninguna herramienta.(de acuerdo con el equipo estandard)

Selector de velocidad para Cambiar entre la 1^a y 2^a velocidad. (non paraSBE 600 R)

Empuñadura auxiliar, ajustable, con tope de profundidad integral.

Funcionamento reversible izquierda-derecha ajustable en el interruptor - debido a un mecanismo de bloqueo, la conmutacion solo es possible si el interruptor no está pulsado. (non paraSB2-700)

Rueda de ajuste para preajustar la velocidad (non paraSB2-700)

El embrague de seguridad integrado impide que laquina gire si la broca se ha atascado. (sólo para SB2E 700 RS, SB2E 705 PLUS)

Botón de parada para bloquear el interruptor

Carcasa construida de forma ergonomica consoftgrip en el mango.
trasero, para un trabajo
ccomo y descansado.

Alojamento para guardar las puntas de atornillador

Interruptor para conectar y desconectar laquina, y para un arranque suave infinitamente variable.

Modificaciones: El texto, los Diagramas y los datos son correctos en el momento de imprintir este manual. En interes de la mejora continua de nuestros productos, las espécnicaséticasstan sujetas a改动acion sin previo aviso.

Conexión eléctrica		Conectar solamente a corriente alterna monofásica y solo a la tensión indicada en la placía de charactrías. también se pueda conectar a una base de enchufe sin contacto de protección, ya que el aparato posee un aislamiento según norma DIN 57 740/VDE 0740 correspondientes a CEE 20. La protección antiparasitaria correponde a la norma europea EN 55014.
Uso		El taladro-atornillador electrónico se pueda usar universalmente para taladrado normal, taladrado a percusionión, atomillado y roscado. Utilizar este productounicamente para el uso al que está destinado.
Portabocas de cierre=rápido (de acuerdo con el equipo estándard) Cambio del portabocas sin llave	A! 1.	Desconecte siempre el enchufe antes delearvar a cabo qualquier trabajo en laquina. Normalmente, el portabocas se podedeasantar a mano: sujete el eje de taladro con una llave de horquilla y desenrosque elportabocas girángdolo hacer la izquierda.
	2.	Si el portabocas está atascado en el eje de taladro, instale otherllave de horquilla en el本身就是(vea la ilustración) o fije una llave Allen. Si es NEEDario, golpee el eje de la llave ligeramente con un martillo de plástico.
	3.	Monte el portabocas enorden inverso. El portabocas se pueda aflojar si se produce una alta tensión cuando el eje gira azquierdas. Utilice la insertión directa de puntas para aflojar tornillos en giro azquierdas. (non paraSB2-700)
Insercción del uyil		Insette Completely el eje delutil en el portabocas abierto. Sujete la parte posterior del portabocas yapriételo firmamente girando el manguito en la dirección "GRIP". Una vez que las mordazas de sujeción estén apretadas alrededor del eje delutil, gire el portabocas 1/4 de vuelta más, conello actuael seguro. (Al acoplarse se oye un"chirrido"). El seguro de retencion se necesita principalmente para el taladrado a perciudad.
	Cuja	Cuando el portabocas se abre dando un fuerte tirón, es posible que no se possible volver a cerrar. En su lugar, se pueda oir un"chirrido" (como si el portabocas estuviese apretedo en excesso). En este caso, gire el manguito una vez más en la dirección"RELEASE"; ahora se pueda volver a cerrar. El portabocas no se daña por este"chirrido".
	Cuando taladre a percusionión en piedra, compruebe si la broca está bien encajada en el portabocas despuestos de la primera realizacion. Si es necesario, reapriete el portabocas a mano.
ESPÁÑOL	28	SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R
Desmontaje delutil	Sujete el portabocas y abrako girando elmanguito en la direccion "RELEASE".Al girar el manguito se libera el seguro deretencion del portabocas, despues de 1/4de vuelta las mordazas de sujecion abren yliberan elutil.
	Debido a la elevada potencia del taladrocon percusioni, el portabocas se podriaatascar cuando se aplica unaarga muyalta, resultando imposible su aperture amano. En este caso, sujete la cabeza delportabocas con una llave plana y afloje elmanguito delantero con ayudadela llave para tubos girando a izquierdas (vea la ilustracion). La utilizacion de una llavepara tubos no producirá ningún daño al portabocas.
Portabocas decorona dentada(de acuerdo conel equipoestandard)	AsDesconecte siempre el enchufe antes dellevar a caboequalquier trabajo en lamáquina.1.Sujete el eje de actionamento con unalave fija.2.Inserte la llave del portabocas en elportabocas y afloje este hacer la izquierdgolpeandolo ligeramente con un martillode goma.3.Monte el portabocas enorden inverso.
Introducir de laherramenta	En el portabocas, se pueda colocarbrocas u hojas de atornillar paraarlo, abrirel portabocas, introducir la herramientayapretarlo por medio de la llave.Para qutar los utiles, inserte la llave enuno de los tres orificios del portabocas ygire a izquierdas.
Instalacion deltope deprofundidad.	Para taladrar a la profundidad deseada.inserte el tope de profundidad en suorificio de la empuñadura y fijelo a la profundidad de taladro requerida.
ESPANOL	29 SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R
Colque la empuñadura auxiliar	La empañadura auxiliar se pueda girar a la posición deseada. Afloje la fijación girando la empañadura auxiliar, póngala en la posición deseada y vuelva a aplterla. (de acuerdo con el equipo estánd)
Conmutación entre taladrado normal taladrado a percésión	Gire el interruptor al símbolo ↓ para taladrado a percésión. Gire el interruptor a la posición ↓ para taladrar en metal, plástico y madera, y para atornillado.
Cambio de marcha (non para SBE 600 R)	La velocidad se pueda携带 cuando la这其中a está desconnectada o está configurando sin carga. Selector de velocidad en posición 1: 1<sup>a</sup> velocidad Selector de velocidad en posición 2: 2<sup>a</sup> velocidad
Selección de velocidad (non paraSB2-700)	A = minimas r.p.m. F = Tmaxas r.p.m. La velocidad se pueda controlar en etapas infinitamente variables hasta la velocidad presecciónada en la rueda de ajuste, de acuerdo con la presión ejercida sobre el interruptor de conexión-desconexión. Durante el funciona continuo con el interruptor en posición bloqueada, la这其中a funciona bajo la velocidad presecciónada.
Conmutación entre rotación derecha y rotación izquierda (non paraSB2-700)	Selección el sentido de rotación en el interruptor. Debido a un mecanismo debloqueo, el interruptor de conmutación únicamente se pueda acontecer cuando no está pulsado el interruptor. Activesoleo el interruptor de conmutación una vez que la这其中a haya reducido la velocidad y el eje está girando en vacío.
Control de conexión - desconexión	Conexión momentánea Conexión: Presionar el interruptor de co/desconexión. Desconexión: Soltar el interruptor de co/desconexión. Conexión permanente Conexión: Presionar el interruptor de co/desconexión y entones el botón de bloqueo, soltar el interruptor de co/desconexión. Desconexión: Presionar el interruptor de co/desconexión y entones soltarlo. La velocidad se pueda controlar en etapas infinitamente variables hasta la velocidad presecciónada en la rueda de ajuste, de acuerdo con la presión ejercida sobre el interruptor de conexión-desconexión.
ESPÁÑOL	SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R
Alojamente para pantas de atornillador (non paraSB2-700)		Para Abrir el alojamente para pantas, inserte el dedo indices en el rebaje (como se ilustra) y tire de la palianca de bloqueo en la direction del eje. El alojamente tiene calidad para un máximo de 6 pantas de atornillador.
Sugerencias de trabajo Consejos para taladrar en mampostería Consejos para taladrar en metal	Saque la BROCA del taladro de vez en cuando para limpiar el polvo. Conmute a taladrado a percusión para hormigón, losetas y ladrillosuros, piedra, cemento duro y mármo (perno no cuando taladrare la superficie de mármo). Para baldosas, piedras de pavimento, losetas y ladrillos blancos, cemento blando, ladrillos de cemento y cenizas de cok y yeso, cambie a taladrado normal. Use brocas para mampostería con punta de metal duro. Cuando taladre una superficie lisa dura (por exemple losetas), cubra el punto a taladrar con cinta adhesiva para impeder que resbale la punta de la BROCA. Rebaje con un punzón el punto que ha marcado para taladrar. Sujete siempre la pieza a工作的 firmamente en un tornillo de banco. Cuando taladre una plac metálica fina,pongabebajo un taco de madera para evitar distorsiones. Use brocas espirales HSS. (Para fundación blanca, use brocas con pantas especialas.) Antes de efectuar taladros de gran diámetro, haga primero un agujero más(PCPO que sirva de guía. Use lubricante: Acero: Aceite Aluminio: Trementina, parafina Latón, cobre,fundación: no use ningún lubricante,perso saque la BROCA del orificio, frecuentemente para que se enfié. Rebaje con un punzón el punto que ha marcado para taladrar. Para evitar que se astille la madera al ser atravesada por la broca,pongabun trozo de madera debajo, o taladre desde ambos lados. Use pantas de atornillador de la forma y tamanapropiados. Los tornillos se pueda insertar en madera blanda sin pretaladrado. Pre-taladre en madera dura o con tornillos de gran diámetro. Pre-taladre algo más para tornillos avellanados. En el caso de tornillos para madera que no tengan rosca en toda su longitud, pre-taladre aproximadamente la mitad de la longitud del tornillo. El portabocas se pueda aflojar si se produce una alta tensión cuando el eje gira a izquierdas. Utilice la inserción directa de pantas para aflojar tornillos en giro a izquierdas. (non paraSB2-700).
Mantenimiento Maintenimiento Las ranuras de ventilación de la Máquina deben estar despejadas en todo tiempo. Si la Máquina se usa principalmente para taladrado a percusión,limpie periodically el polvo acumulado en el portabocas. Para limpiar el polvo, sujeete la máquina con el portabocas mirando verticalmente hacía bajo, y abrako y ciérrelo completamente. El polvo acumulado caerá del portabocas. Se recomienda utilizing regularamente un limpiador (designación 4932 6217 19) para las mordazas de sujeción y los alojamenti de estas. Para garantizar que la Máquina está sempre lista para工作的 sustituidas任何时候 en un centro de servicios Tecnico AEG. Solo se deben utilizear accesos y piezas de repuestos AEG. Piezasuhnycu recambio no está descrito en las instrucciones de uso, deben sustituirse en un centro de asistencia Tecnica AEG (Consulte el folleto Garantia/Direcciones de Centros de Asistencia Técnica). En caso necessario,ovable solicitar un despatche de la herramienta. Por favor indique el número de imprinto de diez(dígitos)que hay en la etiqueta y pida el despatche a la siguiente direccion:Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden.
Accesorios Los accesos y sus correspondientes numberos para pedido,están reflejados en nuestros catálogos.
ESPÁÑOL 31	SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documents normalizados siguientes. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, de acuerdo con las regulaciones 98/37/CE, 73/23/CE, 89/336/CE
