TL-SF1016DS - Διακόπτης δικτύου TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	TP-Link
Μοντέλο	TL-SF1016DS
Τύπος προϊόντος	Μη διαχειριζόμενος διακόπτης δικτύου (Switch)
Αριθμός θυρών	16 θύρες RJ45 10/100 Mbps
Ταχύτητα	10/100 Mbps (αυτόματη ανίχνευση)
Μέθοδος μεταγωγής	Store-and-forward (αποθήκευση και προώθηση)
Χωρητικότητα μεταγωγής	3,2 Gbit/s
Πίνακας διευθύνσεων MAC	8K
Μνήμη buffer	2,4 Mbit
Τροφοδοσία	Εξωτερικός μετασχηματιστής ρεύματος 9V DC / 0,6A
Κατανάλωση ρεύματος	4,5 W μέγιστο
Διαστάσεις (Μ x Π x Υ)	175 x 105 x 28 mm
Βάρος	1,2 kg
Υλικό περιβλήματος	Μέταλλο
Τοποθέτηση	Επιτραπέζια ή τοίχου (συμπεριλαμβάνεται κιτ)
Αερισμός	Χωρίς ανεμιστήρα (αθόρυβο)
Θερμοκρασία λειτουργίας	0°C έως 40°C
Υγρασία λειτουργίας	10% έως 90% (χωρίς συμπύκνωση)
Κύριες λειτουργίες	Auto-MDI/MDIX, έλεγχος ροής IEEE 802.3x, QoS βάσει θύρας (IEEE 802.1p)
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε χημικά προϊόντα.
Ασφάλεια	Χρήση μόνο σε εσωτερικούς χώρους. Μην εκθέτετε σε υγρασία ή πηγές θερμότητας. Αποσυνδέστε τον μετασχηματιστή σε περίπτωση καταιγίδας.
Ανταλλακτικά και δυνατότητα επισκευής	Κανένα εξάρτημα δεν μπορεί να επισκευαστεί από τον χρήστη. Επικοινωνήστε με την τεχνική υποστήριξη σε περίπτωση βλάβης.
Γενικές πληροφορίες	Εγγύηση 2 ετών (ανάλογα με τον πωλητή). Συμβατό με όλο τον δικτυακό εξοπλισμό.

Συχνές ερωτήσεις - TL-SF1016DS TP-LINK

Πώς συνδέω τον διακόπτη TP-Link TL-SF1016DS;

Συνδέστε τον μετασχηματιστή ρεύματος στον διακόπτη και σε μια πρίζα. Συνδέστε τις συσκευές σας (υπολογιστές, μόντεμ, κ.λπ.) στις θύρες RJ45 χρησιμοποιώντας καλώδια Ethernet. Ο διακόπτης ανιχνεύει αυτόματα την ταχύτητα (10/100 Mbps) και τον τύπο καλωδίου (ευθύ ή διασταυρωμένο) χάρη στη λειτουργία Auto-MDI/MDIX.

Τι να κάνω αν οι ενδείξεις LED δεν ανάβουν μετά τη σύνδεση;

Ελέγξτε ότι ο μετασχηματιστής είναι καλά συνδεδεμένος και ότι ο διακόπτης είναι υπό τάση. Βεβαιωθείτε ότι τα καλώδια Ethernet είναι σωστά τοποθετημένα στις θύρες. Δοκιμάστε με άλλο καλώδιο ή άλλη συσκευή. Εάν καμία ένδειξη δεν ανάβει, ο μετασχηματιστής ή ο διακόπτης μπορεί να είναι ελαττωματικός.

Μπορώ να χρησιμοποιήσω καλώδια Cat6 με αυτόν τον διακόπτη;

Ναι, ο διακόπτης είναι συμβατός με καλώδια Cat5, Cat5e, Cat6 και ανώτερα. Ωστόσο, η μέγιστη ταχύτητα είναι περιορισμένη στα 100 Mbps ανά θύρα, οπότε ένα καλώδιο Cat6 δεν θα προσφέρει επιπλέον ταχύτητα, αλλά εξασφαλίζει μεγαλύτερη αξιοπιστία και μείωση παρεμβολών.

Είναι ο διακόπτης συμβατός με το μόντεμ μου (Livebox, Freebox, κ.λπ.);

Ναι, ο TP-Link TL-SF1016DS λειτουργεί με όλους τους δρομολογητές και μόντεμ. Απλά συνδέστε μια θύρα του διακόπτη σε μια ελεύθερη θύρα Ethernet του μόντεμ σας. Ο διακόπτης θα επεκτείνει το δίκτυο στις άλλες συσκευές σας.

Πώς τοποθετώ τον διακόπτη στον τοίχο;

Ο διακόπτης συνοδεύεται από κιτ τοποθέτησης σε τοίχο. Στερεώστε τα παρεχόμενα στηρίγματα στο πίσω μέρος του διακόπτη και, στη συνέχεια, βιδώστε τα στον τοίχο χρησιμοποιώντας κατάλληλους οπλόπαγες για τον τύπο του τοίχου σας. Βεβαιωθείτε ότι ο διακόπτης είναι οριζόντιος και σταθερός. Η τοποθέτηση σε τοίχο συνιστάται για εξοικονόμηση χώρου.

Ποια είναι η κατανάλωση ρεύματος του διακόπτη;

Η μέγιστη κατανάλωση είναι περίπου 4,5 watt. Αυτό τον καθιστά πολύ ενεργειακά αποδοτικό, λειτουργώντας 24 ώρες το 24ωρο χωρίς υψηλό κόστος. Εξοπλίζεται επίσης με λειτουργία εξοικονόμησης ενέργειας που μειώνει την κατανάλωση ανάλογα με την κίνηση του δικτύου.

Υποστηρίζει ο διακόπτης PoE (Power over Ethernet);

Όχι, ο TP-Link TL-SF1016DS δεν υποστηρίζει PoE. Απαιτεί τροφοδοσία ρεύματος μέσω του παρεχόμενου μετασχηματιστή. Εάν χρειάζεται να τροφοδοτήσετε συσκευές μέσω καλωδίου Ethernet, επιλέξτε έναν αποκλειστικό διακόπτη PoE.

Πώς επαναφέρω τον διακόπτη;

Αυτός ο διακόπτης είναι μη διαχειριζόμενο μοντέλο, επομένως δεν έχει λειτουργία επαναφοράς. Απλά αποσυνδέστε τον από την τροφοδοσία για λίγα δευτερόλεπτα και στη συνέχεια συνδέστε τον ξανά για επανεκκίνηση. Οι προεπιλεγμένες ρυθμίσεις του είναι αυτόματες.

Ζεσταίνεται ο διακόπτης κατά τη λειτουργία;

Το μεταλλικό περίβλημα διαχέει καλά τη θερμότητα. Μπορεί να ζεσταθεί, αλλά αυτό είναι φυσιολογικό. Ο διακόπτης έχει σχεδιαστεί για λειτουργία χωρίς ανεμιστήρα (fanless), είναι επομένως αθόρυβος. Αποφύγετε να τον τοποθετείτε σε κλειστό χώρο ή κοντά σε πηγή θερμότητας.

Πού μπορώ να βρω το πλήρες εγχειρίδιο χρήσης;

Το εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη στην ιστοσελίδα του notice-facile.com ή στην επίσημη ιστοσελίδα της TP-Link. Μπορείτε επίσης να χρησιμοποιήσετε τον βοηθό τεχνητής νοημοσύνης του notice-facile για βοήθεια σε συγκεκριμένα σημεία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TL-SF1016DS TP-LINK

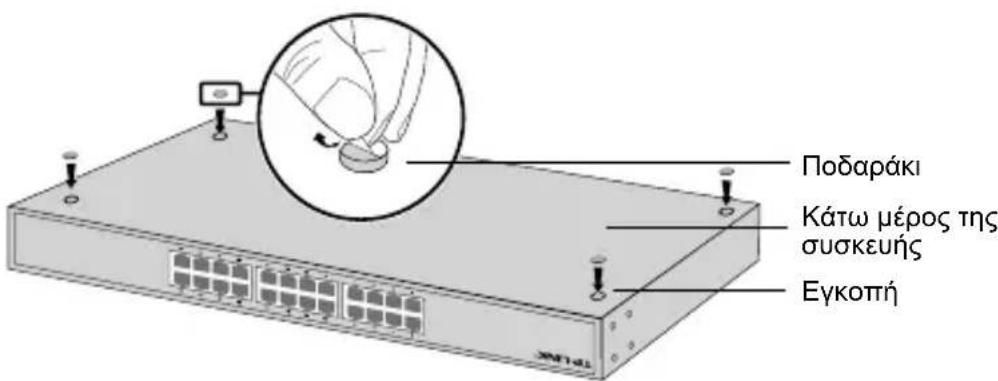

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

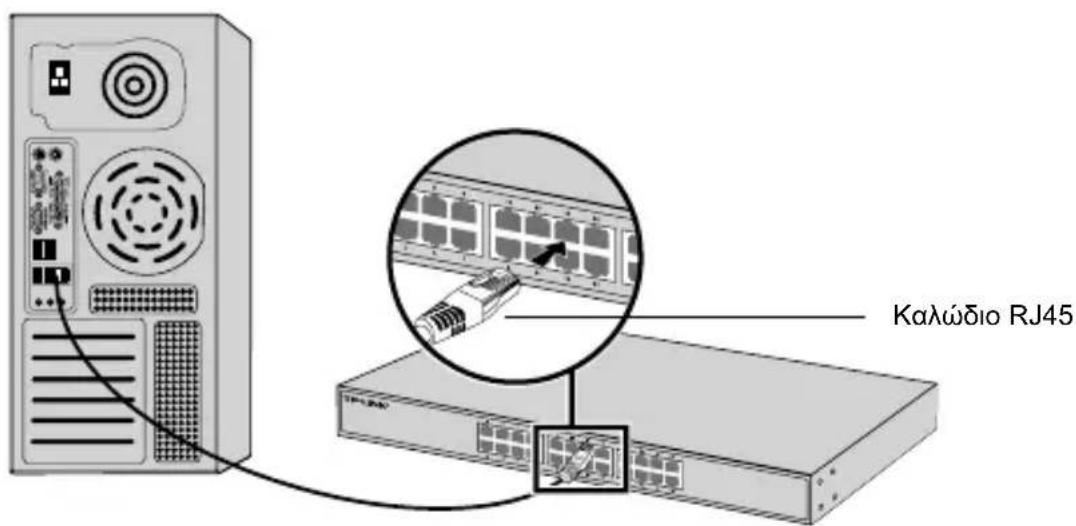

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

- Ενεργοποιήστε

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
