TL-SF1016DS - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Marque	TP-Link
Modèle	TL-SF1016DS
Type de produit	Commutateur réseau non géré (Switch)
Nombre de ports	16 ports RJ45 10/100 Mbps
Débit	10/100 Mbps (détection automatique)
Méthode de commutation	Store-and-forward
Capacité de commutation	3,2 Gbit/s
Table d'adresses MAC	8K
Tampon mémoire	2,4 Mbits
Alimentation	Adaptateur secteur externe 9V DC / 0,6A
Consommation électrique	4,5 W maximum
Dimensions (L x P x H)	175 x 105 x 28 mm
Poids	1,2 kg
Matériau du boîtier	Métal
Montage	Desktop ou mural (kit inclus)
Ventilation	Sans ventilateur (silencieux)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Fonctions principales	Auto-MDI/MDIX, contrôle de flux IEEE 802.3x, QoS basée sur les ports (IEEE 802.1p)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Utiliser uniquement en intérieur. Ne pas exposer à l'humidité ou à des sources de chaleur. Débrancher l'adaptateur en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente en cas de panne.
Informations générales	Garantie 2 ans (selon revendeur). Compatible avec tous les équipements réseau.

FOIRE AUX QUESTIONS - TL-SF1016DS TP-LINK

Comment brancher le switch TP-Link TL-SF1016DS ?

Branchez l'adaptateur secteur sur le switch et sur une prise électrique. Connectez vos appareils (ordinateurs, box, etc.) aux ports RJ45 à l'aide de câbles Ethernet. Le switch détecte automatiquement le débit (10/100 Mbps) et le type de câble (droit ou croisé) grâce à la fonction Auto-MDI/MDIX.

Que faire si les voyants LED ne s'allument pas après branchement ?

Vérifiez que l'adaptateur secteur est bien branché et que le switch est sous tension. Assurez-vous que les câbles Ethernet sont correctement enfoncés dans les ports. Testez avec un autre câble ou un autre appareil. Si aucun voyant ne s'allume, l'adaptateur ou le switch pourrait être défectueux.

Puis-je utiliser des câbles Cat6 avec ce switch ?

Oui, le switch est compatible avec les câbles Cat5, Cat5e, Cat6 et supérieurs. Cependant, le débit maximal est limité à 100 Mbps par port, donc un câble Cat6 n'apportera pas de vitesse supplémentaire, mais il garantit une meilleure fiabilité et une réduction des interférences.

Le switch est-il compatible avec ma box internet (Livebox, Freebox, etc.) ?

Oui, le TP-Link TL-SF1016DS fonctionne avec tous les routeurs et box internet. Il suffit de relier un port du switch à un port Ethernet libre de votre box. Le switch étendra alors le réseau à vos autres appareils.

Comment monter le switch au mur ?

Le switch est livré avec un kit de montage mural. Fixez les supports fournis au dos du switch, puis vissez-les au mur à l'aide de chevilles adaptées à votre type de mur. Assurez-vous que le switch est bien horizontal et stable. Le montage mural est recommandé pour un gain de place.

Quelle est la consommation électrique du switch ?

La consommation maximale est d'environ 4,5 watts. Cela le rend très économe en énergie, fonctionnant 24h/24 sans coût élevé. Il est également équipé d'une fonction d'économie d'énergie qui réduit la consommation selon le trafic réseau.

Est-ce que le switch supporte le PoE (Power over Ethernet) ?

Non, le TP-Link TL-SF1016DS ne supporte pas le PoE. Il nécessite une alimentation secteur via l'adaptateur fourni. Si vous avez besoin d'alimenter des appareils par câble Ethernet, choisissez un switch PoE dédié.

Comment réinitialiser le switch ?

Ce switch est un modèle non géré, il n'a donc pas de fonction de réinitialisation. Il suffit de le débrancher de l'alimentation pendant quelques secondes puis de le rebrancher pour le redémarrer. Ses réglages par défaut sont automatiques.

Le switch chauffe-t-il en fonctionnement ?

Le boîtier métallique dissipe bien la chaleur. Il peut devenir tiède, mais cela est normal. Le switch est conçu pour fonctionner sans ventilateur (fanless), il est donc silencieux. Évitez de le placer dans un espace confiné ou près d'une source de chaleur.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur le site de notice-facile.com ou sur le site officiel de TP-Link. Vous pouvez également utiliser l'assistant IA de notice-facile pour obtenir de l'aide sur des points spécifiques.

MODE D'EMPLOI TL-SF1016DS TP-LINK

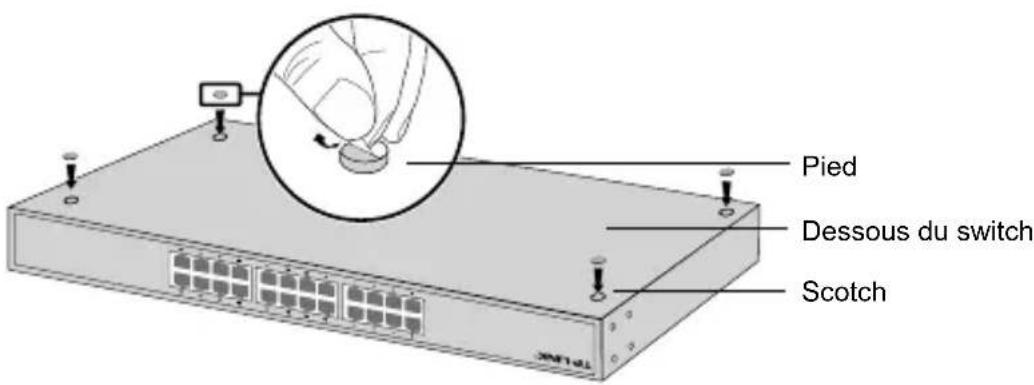

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
