Marca	TP-Link
Modelo	TL-SF1016DS
Tipo de produto	Switch de rede não gerenciado (Switch)
Número de portas	16 portas RJ45 10/100 Mbps
Velocidade	10/100 Mbps (detecção automática)
Método de comutação	Store-and-forward
Capacidade de comutação	3,2 Gbit/s
Tabela de endereços MAC	8K
Buffer de memória	2,4 Mbits
Alimentação	Adaptador de energia externo 9V DC / 0,6A
Consumo elétrico	4,5 W máximo
Dimensões (L x P x A)	175 x 105 x 28 mm
Peso	1,2 kg
Material do gabinete	Metal
Montagem	Desktop ou parede (kit incluso)
Ventilação	Sem ventilador (silencioso)
Temperatura de operação	0°C a 40°C
Umidade de operação	10% a 90% (sem condensação)
Funções principais	Auto-MDI/MDIX, controle de fluxo IEEE 802.3x, QoS baseada em portas (IEEE 802.1p)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos químicos.
Segurança	Usar apenas em ambientes internos. Não expor à umidade ou fontes de calor. Desconectar o adaptador em caso de tempestade.
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário. Contatar o serviço de assistência em caso de falha.
Informações gerais	Garantia de 2 anos (segundo revendedor). Compatível com todos os equipamentos de rede.

Perguntas frequentes - TL-SF1016DS TP-LINK

Como conectar o switch TP-Link TL-SF1016DS?

Conecte o adaptador de energia ao switch e a uma tomada elétrica. Conecte seus dispositivos (computadores, modem, etc.) às portas RJ45 usando cabos Ethernet. O switch detecta automaticamente a velocidade (10/100 Mbps) e o tipo de cabo (reto ou cruzado) graças à função Auto-MDI/MDIX.

O que fazer se os LEDs não acenderem após a conexão?

Verifique se o adaptador de energia está conectado corretamente e se o switch está ligado. Certifique-se de que os cabos Ethernet estão firmemente inseridos nas portas. Teste com outro cabo ou dispositivo. Se nenhum LED acender, o adaptador ou o switch pode estar com defeito.

Posso usar cabos Cat6 com este switch?

Sim, o switch é compatível com cabos Cat5, Cat5e, Cat6 e superiores. No entanto, a velocidade máxima é limitada a 100 Mbps por porta, portanto um cabo Cat6 não trará velocidade adicional, mas garante maior confiabilidade e redução de interferências.

O switch é compatível com meu modem (Livebox, Freebox, etc.)?

Sim, o TP-Link TL-SF1016DS funciona com todos os roteadores e modems. Basta conectar uma porta do switch a uma porta Ethernet livre do seu modem. O switch irá estender a rede para seus outros dispositivos.

Como montar o switch na parede?

O switch vem com um kit de montagem na parede. Fixe os suportes fornecidos na parte traseira do switch e depois parafuse-os na parede usando buchas adequadas ao seu tipo de parede. Certifique-se de que o switch está nivelado e estável. A montagem na parede é recomendada para economizar espaço.

Qual é o consumo elétrico do switch?

O consumo máximo é de aproximadamente 4,5 watts. Isso o torna muito econômico, operando 24 horas por dia sem custos elevados. Ele também possui uma função de economia de energia que reduz o consumo de acordo com o tráfego da rede.

O switch suporta PoE (Power over Ethernet)?

Não, o TP-Link TL-SF1016DS não suporta PoE. Ele requer alimentação elétrica através do adaptador fornecido. Se você precisar alimentar dispositivos via cabo Ethernet, escolha um switch PoE dedicado.

Como reiniciar o switch?

Este switch é um modelo não gerenciado, portanto não possui função de redefinição. Basta desconectá-lo da energia por alguns segundos e reconectá-lo para reiniciar. Suas configurações padrão são automáticas.

O switch aquece durante o funcionamento?

O gabinete metálico dissipa bem o calor. Pode ficar morno, mas isso é normal. O switch foi projetado para operar sem ventilador (fanless), portanto é silencioso. Evite colocá-lo em um espaço confinado ou próximo a uma fonte de calor.

Onde posso encontrar o manual completo de instruções?

O manual está disponível para download gratuito no site notice-facile.com ou no site oficial da TP-Link. Você também pode usar o assistente de IA do notice-facile para obter ajuda em pontos específicos.

MANUAL DE UTILIZADOR TL-SF1016DS TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

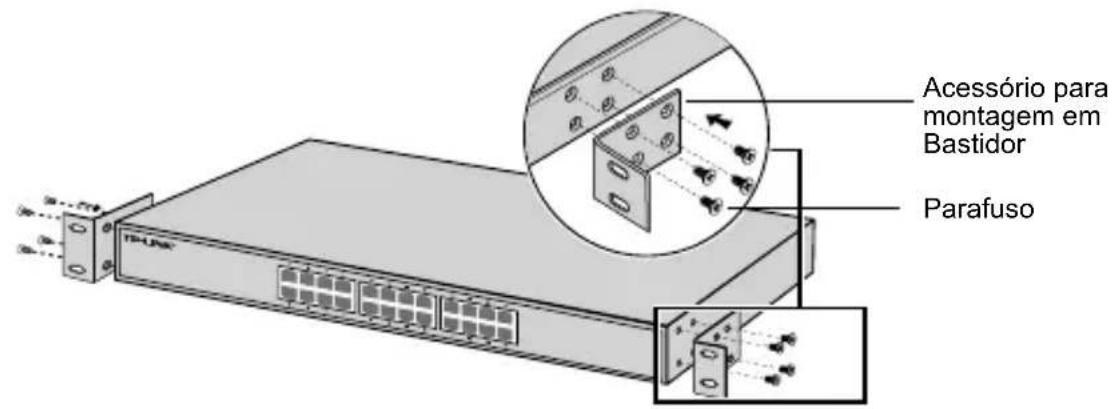

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
