Merkki	TP-Link
Malli	TL-SF1016DS
Tuotetyyppi	Hallitsematon verkkokytkin (Switch)
Porttien lukumäärä	16 porttia RJ45 10/100 Mbps
Nopeus	10/100 Mbps (automaattinen tunnistus)
Vaihtomenetelmä	Store-and-forward
Vaihtokapasiteetti	3,2 Gbit/s
MAC-osoitetaulu	8K
Muistipuskuri	2,4 Mbits
Virtalähde	Ulkoinen verkkolaite 9V DC / 0,6A
Virrankulutus	4,5 W enintään
Mitat (P x L x K)	175 x 105 x 28 mm
Paino	1,2 kg
Kotelomateriaali	Metalli
Asennus	Pöytä- tai seinäasennus (teline mukana)
Tuuletus	Ilman tuuletinta (hiljainen)
Käyttölämpötila	0°C - 40°C
Käyttökosteus	10% - 90% (ilman kondensaatiota)
Tärkeimmät toiminnot	Auto-MDI/MDIX, IEEE 802.3x -vuonohjaus, porttipohjainen QoS (IEEE 802.1p)
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuus	Käytä vain sisätiloissa. Älä altista kosteudelle tai lämmönlähteille. Irrota verkkolaite ukkosella.
Varaosat ja korjattavuus	Käyttäjä ei voi korjata mitään osia. Ota yhteyttä huoltopalveluun vian sattuessa.
Yleiset tiedot	2 vuoden takuu (myyjän mukaan). Yhteensopiva kaikkien verkkolaitteiden kanssa.

Usein kysytyt kysymykset - TL-SF1016DS TP-LINK

Kuinka liittää TP-Link TL-SF1016DS -kytkin?

Liitä verkkolaite kytkimeen ja pistorasiaan. Yhdistä laitteesi (tietokoneet, modeemit jne.) RJ45-portteihin Ethernet-kaapeleilla. Kytkin tunnistaa automaattisesti nopeuden (10/100 Mbps) ja kaapelityypin (suora tai ristikytkentä) Auto-MDI/MDIX-toiminnon avulla.

Mitä tehdä, jos LED-valot eivät syty kytkennän jälkeen?

Tarkista, että verkkolaite on kunnolla kytketty ja kytkin on jännitteellinen. Varmista, että Ethernet-kaapelit on työnnetty kunnolla portteihin. Kokeile toisella kaapelilla tai laitteella. Jos mikään valo ei syty, verkkolaite tai kytkin saattaa olla viallinen.

Voinko käyttää Cat6-kaapeleita tämän kytkimen kanssa?

Kyllä, kytkin on yhteensopiva Cat5, Cat5e, Cat6 ja sitä uudempien kaapeleiden kanssa. Suurin nopeus on kuitenkin rajoitettu 100 Mbps:iin porttia kohden, joten Cat6-kaapeli ei tuo lisänopeutta, mutta se takaa paremman luotettavuuden ja vähentää häiriöitä.

Onko kytkin yhteensopiva internet-modeemini (Livebox, Freebox jne.) kanssa?

Kyllä, TP-Link TL-SF1016DS toimii kaikkien reitittimien ja internet-modeemien kanssa. Riittää, kun yhdistät yhden kytkimen portin modeemisi vapaaseen Ethernet-porttiin. Kytkin laajentaa verkon muihin laitteisiisi.

Kuinka asentaa kytkin seinälle?

Kytkin toimitetaan seinäasennussarjan kanssa. Kiinnitä mukana tulevat kannattimet kytkimen takaosaan ja ruuvaa ne seinään sopivilla tulppilla seinätyypin mukaan. Varmista, että kytkin on vaakasuorassa ja vakaa. Seinäasennus on suositeltavaa tilan säästämiseksi.

Mikä on kytkimen virrankulutus?

Suurin virrankulutus on noin 4,5 wattia. Tämä tekee siitä erittäin energiatehokkaan, toimien 24/7 ilman suuria kustannuksia. Siinä on myös energiansäästötoiminto, joka vähentää kulutusta verkkoliikenteen mukaan.

Tukeeko kytkin PoE:tä (Power over Ethernet)?

Ei, TP-Link TL-SF1016DS ei tue PoE:tä. Se tarvitsee verkkovirtalähteen mukana tulevalla verkkolaitteella. Jos tarvitset laitteiden virransyöttöä Ethernet-kaapelin kautta, valitse erillinen PoE-kytkin.

Kuinka palauttaa kytkin tehdasasetuksille?

Tämä kytkin on hallitsematon malli, joten siinä ei ole tehdasasetusten palautustoimintoa. Riittää, kun irrotat sen virtalähteestä muutamaksi sekunniksi ja kytket sen takaisin uudelleenkäynnistystä varten. Sen oletusasetukset ovat automaattiset.

Kuumeneko kytkin käytössä?

Metallikotelo haihduttaa lämpöä hyvin. Se saattaa lämmetä, mutta se on normaalia. Kytkin on suunniteltu toimimaan ilman tuuletinta (fanless), joten se on äänetön. Vältä sijoittamasta sitä ahtaaseen tilaan tai lämmönlähteen lähelle.

Mistä löydän täydellisen käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi notice-facile.com-sivustolta tai TP-Linkin viralliselta sivustolta. Voit myös käyttää notice-facilen tekoälyavustajaa saadaksesi apua tiettyihin kohtiin.

KÄYTTÖOHJE TL-SF1016DS TP-LINK

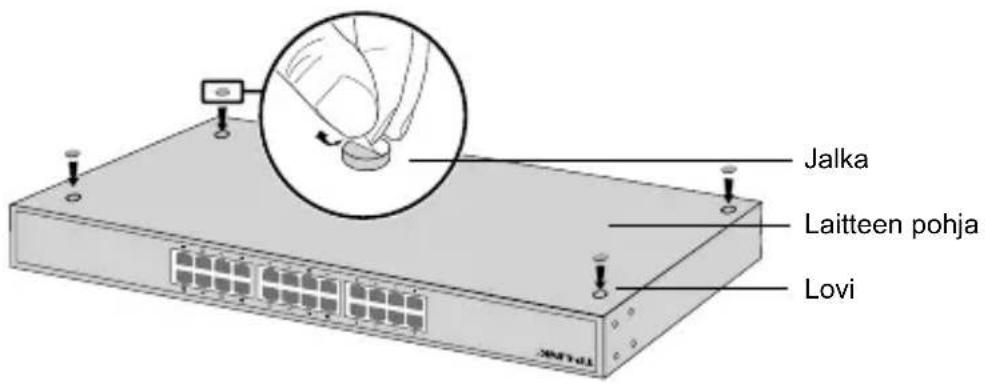

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- Virta päällä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
