Marke	TP-Link
Modell	TL-SF1016DS
Produkttyp	Nicht verwalteter Netzwerk-Switch (Switch)
Anzahl der Ports	16 RJ45-Ports 10/100 Mbit/s
Datenrate	10/100 Mbit/s (automatische Erkennung)
Switch-Methode	Store-and-Forward
Switch-Kapazität	3,2 Gbit/s
MAC-Adresstabelle	8K
Speicherpuffer	2,4 Mbit
Stromversorgung	Externes Netzteil 9 V DC / 0,6 A
Stromverbrauch	max. 4,5 W
Abmessungen (L x B x H)	175 x 105 x 28 mm
Gewicht	1,2 kg
Gehäusematerial	Metall
Montage	Desktop oder Wandmontage (Kit enthalten)
Lüftung	Lüfterlos (geräuschlos)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Hauptfunktionen	Auto-MDI/MDIX, Flusskontrolle IEEE 802.3x, portbasiertes QoS (IEEE 802.1p)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nur in Innenräumen verwenden. Nicht Feuchtigkeit oder Wärmequellen aussetzen. Bei Gewitter das Netzteil abziehen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Defekt den Kundendienst kontaktieren.
Allgemeine Informationen	2 Jahre Garantie (je nach Händler). Kompatibel mit allen Netzwerkgeräten.

Häufig gestellte Fragen - TL-SF1016DS TP-LINK

Wie schließe ich den Switch TP-Link TL-SF1016DS an?

Schließen Sie das Netzteil an den Switch und an eine Steckdose an. Verbinden Sie Ihre Geräte (Computer, Router usw.) mit Ethernet-Kabeln mit den RJ45-Ports. Der Switch erkennt automatisch die Datenrate (10/100 Mbit/s) und den Kabeltyp (gerade oder gekreuzt) dank der Auto-MDI/MDIX-Funktion.

Was tun, wenn die LED-Anzeigen nach dem Anschließen nicht leuchten?

Überprüfen Sie, ob das Netzteil angeschlossen ist und der Switch mit Strom versorgt wird. Stellen Sie sicher, dass die Ethernet-Kabel richtig in den Ports sitzen. Testen Sie mit einem anderen Kabel oder einem anderen Gerät. Wenn keine LED leuchtet, könnte das Netzteil oder der Switch defekt sein.

Kann ich Cat6-Kabel mit diesem Switch verwenden?

Ja, der Switch ist mit Cat5-, Cat5e-, Cat6- und höheren Kabeln kompatibel. Die maximale Datenrate pro Port ist jedoch auf 100 Mbit/s begrenzt, daher bringt ein Cat6-Kabel keine zusätzliche Geschwindigkeit, aber es gewährleistet eine höhere Zuverlässigkeit und weniger Störungen.

Ist der Switch mit meinem Internet-Router (Livebox, Freebox usw.) kompatibel?

Ja, der TP-Link TL-SF1016DS funktioniert mit allen Routern und Internet-Boxen. Verbinden Sie einfach einen Port des Switches mit einem freien Ethernet-Port Ihrer Box. Der Switch erweitert dann das Netzwerk auf Ihre anderen Geräte.

Wie montiere ich den Switch an der Wand?

Der Switch wird mit einem Wandmontage-Kit geliefert. Befestigen Sie die mitgelieferten Halterungen an der Rückseite des Switches und schrauben Sie sie mit geeigneten Dübeln für Ihre Wand an der Wand fest. Stellen Sie sicher, dass der Switch waagerecht und stabil ist. Die Wandmontage wird zur Platzersparnis empfohlen.

Wie hoch ist der Stromverbrauch des Switches?

Der maximale Verbrauch liegt bei etwa 4,5 Watt. Das macht ihn sehr energieeffizient, er läuft 24 Stunden am Tag ohne hohe Kosten. Er verfügt außerdem über eine Energiesparfunktion, die den Verbrauch je nach Netzwerkverkehr reduziert.

Unterstützt der Switch PoE (Power over Ethernet)?

Nein, der TP-Link TL-SF1016DS unterstützt kein PoE. Er benötigt eine Netzstromversorgung über das mitgelieferte Netzteil. Wenn Sie Geräte über Ethernet-Kabel mit Strom versorgen müssen, wählen Sie einen dedizierten PoE-Switch.

Wie setze ich den Switch zurück?

Dieser Switch ist ein nicht verwaltetes Modell, hat daher keine Reset-Funktion. Trennen Sie ihn einfach für einige Sekunden vom Netz und schließen Sie ihn dann wieder an, um ihn neu zu starten. Seine Standardeinstellungen sind automatisch.

Wird der Switch im Betrieb heiß?

Das Metallgehäuse leitet die Wärme gut ab. Es kann warm werden, aber das ist normal. Der Switch ist für den lüfterlosen Betrieb (fanless) ausgelegt, daher ist er geräuschlos. Vermeiden Sie es, ihn in einem engen Raum oder in der Nähe einer Wärmequelle zu platzieren.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung kann kostenlos auf der Website von notice-facile.com oder auf der offiziellen TP-Link-Website heruntergeladen werden. Sie können auch den KI-Assistenten von notice-facile nutzen, um Hilfe zu bestimmten Punkten zu erhalten.

BEDIENUNGSANLEITUNG TL-SF1016DS TP-LINK

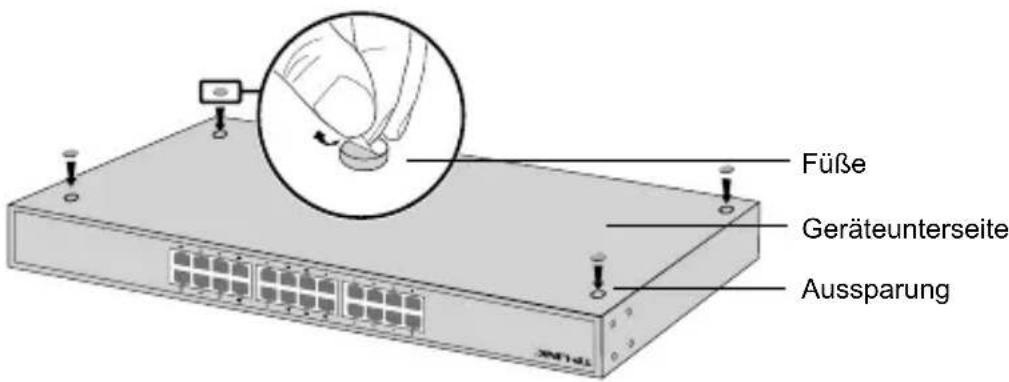

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

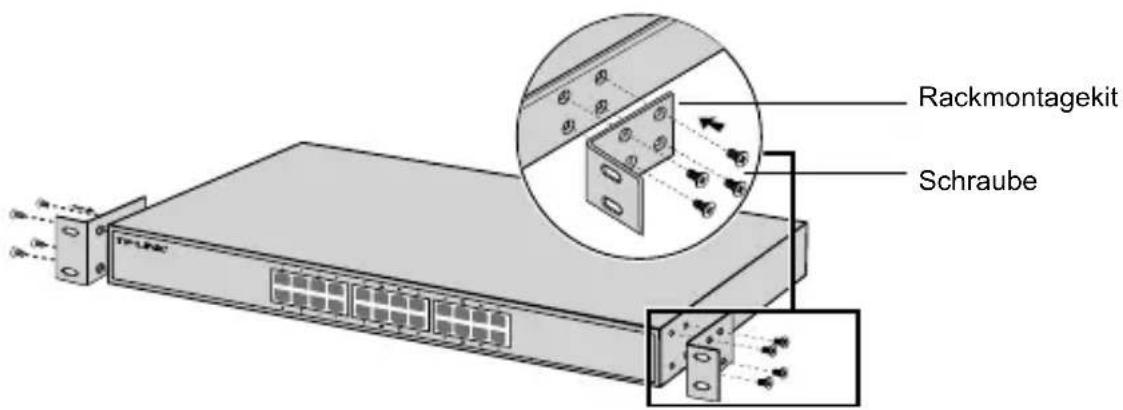

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
