Marca	TP-Link
Modelo	TL-SF1016DS
Tipo de producto	Conmutador de red no gestionado (Switch)
Número de puertos	16 puertos RJ45 10/100 Mbps
Velocidad	10/100 Mbps (detección automática)
Método de conmutación	Store-and-forward
Capacidad de conmutación	3,2 Gbps
Tabla de direcciones MAC	8K
Búfer de memoria	2,4 Mb
Alimentación	Adaptador de corriente externo 9V DC / 0,6A
Consumo eléctrico	4,5 W máximo
Dimensiones (L x A x H)	175 x 105 x 28 mm
Peso	1,2 kg
Material de la carcasa	Metal
Montaje	Sobremesa o mural (kit incluido)
Ventilación	Sin ventilador (silencioso)
Temperatura de funcionamiento	0°C a 40°C
Humedad de funcionamiento	10% a 90% (sin condensación)
Funciones principales	Auto-MDI/MDIX, control de flujo IEEE 802.3x, QoS basada en puertos (IEEE 802.1p)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	Usar solo en interiores. No exponer a la humedad o fuentes de calor. Desconectar el adaptador en caso de tormenta.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. Contactar al servicio postventa en caso de avería.
Información general	Garantía 2 años (según vendedor). Compatible con todos los equipos de red.

Preguntas frecuentes - TL-SF1016DS TP-LINK

¿Cómo conectar el switch TP-Link TL-SF1016DS?

Conecte el adaptador de corriente al switch y a una toma eléctrica. Conecte sus dispositivos (ordenadores, router, etc.) a los puertos RJ45 usando cables Ethernet. El switch detecta automáticamente la velocidad (10/100 Mbps) y el tipo de cable (directo o cruzado) gracias a la función Auto-MDI/MDIX.

¿Qué hacer si los LED no se encienden después de conectar?

Verifique que el adaptador de corriente esté bien conectado y que el switch esté encendido. Asegúrese de que los cables Ethernet estén bien insertados en los puertos. Pruebe con otro cable u otro dispositivo. Si ningún LED se enciende, el adaptador o el switch podrían estar defectuosos.

¿Puedo usar cables Cat6 con este switch?

Sí, el switch es compatible con cables Cat5, Cat5e, Cat6 y superiores. Sin embargo, la velocidad máxima está limitada a 100 Mbps por puerto, por lo que un cable Cat6 no proporcionará velocidad adicional, pero garantiza una mejor fiabilidad y reducción de interferencias.

¿El switch es compatible con mi router (Livebox, Freebox, etc.)?

Sí, el TP-Link TL-SF1016DS funciona con todos los routers y cajas de internet. Simplemente conecte un puerto del switch a un puerto Ethernet libre de su router. El switch extenderá entonces la red a sus otros dispositivos.

¿Cómo montar el switch en la pared?

El switch viene con un kit de montaje mural. Fije los soportes incluidos en la parte posterior del switch, luego atorníllelos a la pared usando tacos adecuados para su tipo de pared. Asegúrese de que el switch esté bien horizontal y estable. El montaje mural se recomienda para ahorrar espacio.

¿Cuál es el consumo eléctrico del switch?

El consumo máximo es de aproximadamente 4,5 vatios. Esto lo hace muy eficiente energéticamente, funcionando 24/7 sin un costo elevado. También cuenta con una función de ahorro de energía que reduce el consumo según el tráfico de red.

¿El switch soporta PoE (Power over Ethernet)?

No, el TP-Link TL-SF1016DS no soporta PoE. Requiere alimentación de red a través del adaptador incluido. Si necesita alimentar dispositivos por cable Ethernet, elija un switch PoE dedicado.

¿Cómo restablecer el switch?

Este switch es un modelo no gestionado, por lo que no tiene función de restablecimiento. Simplemente desconéctelo de la alimentación durante unos segundos y vuelva a conectarlo para reiniciarlo. Su configuración predeterminada es automática.

¿El switch se calienta durante el funcionamiento?

La carcasa metálica disipa bien el calor. Puede calentarse ligeramente, pero es normal. El switch está diseñado para funcionar sin ventilador (sin ventilador), por lo que es silencioso. Evite colocarlo en un espacio cerrado o cerca de una fuente de calor.

¿Dónde puedo encontrar el manual de usuario completo?

El manual está disponible para descarga gratuita en el sitio de notice-facile.com o en el sitio oficial de TP-Link. También puede usar el asistente de IA de notice-facile para obtener ayuda sobre puntos específicos.

MANUAL DE USUARIO TL-SF1016DS TP-LINK

- Instalación de Escritorio

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.

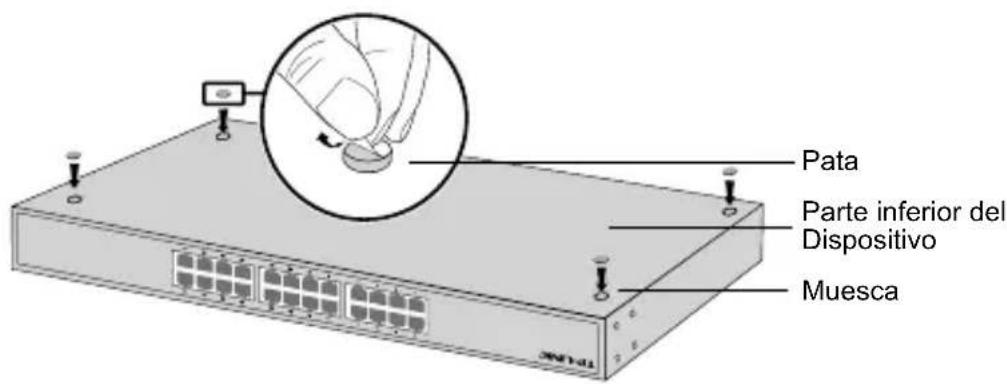

3. Gire el dispositivo y coloque las patas de goma suministradas en las zonas hundidas de la parte inferior de cada esquina del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

Conecte el conector hembra del cable de alimentación proporcionado dentro del enchufe del dispositivo, y el conector macho en un enchufe de corriente.

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilice este producto cerca del agua.

Garantía limitada para productos de TP-LINK

Sólo para productos que porten la marca TP-LINK.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
