ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-73096 Yato

GR AMΠΕΡΟΜΕΤΡΟ ΠΟΛΛΩΝ ΧΡΗΣΕΩΝ

YT-73096

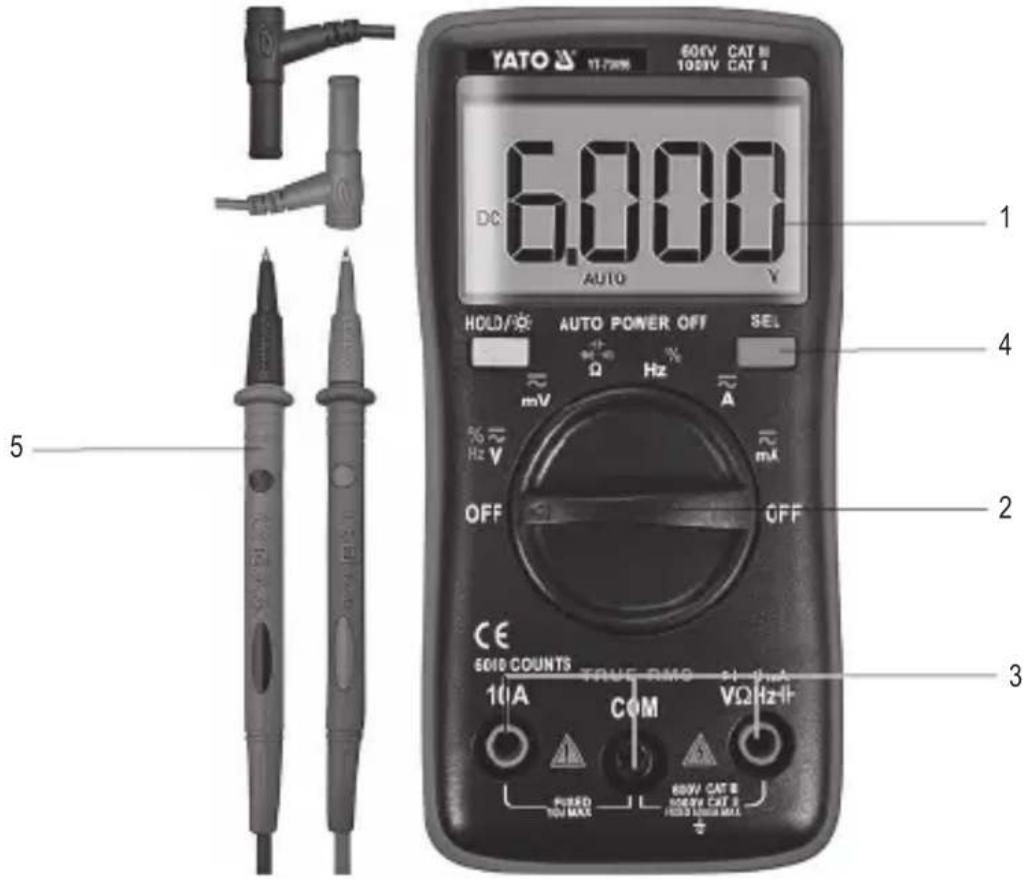

YATO 17-20W 60kV CAT M 100kV CAT I DC 6.000 AUTO V HOLD/Ω AUTO POWER OFF SEL mV Ω Hz Ω % ≈ Hz V mA OFF OFF CE 600# COUNTS TRUE RMO 11-14mA 10A COM VΩ Hz-I+ PUBO TOM MAX 600V CAT B 100kV CAT S PUBO TOM MAX

PL

1. περίβλημα
2. χειρολαβή
3. οδηγός
4. ενεργοποίηση δικτύου
5. κλειδί περικοχλίου

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

PL

CHARAKTERYSTYKA PRZYRZĄDU

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΟΡΓΑΝΟΥ

Το πολύμετρο είναι μια ψηφιακή συσκευή μέτρησης σχεδιασμένη για μετρήσεις διαφόρων ηλεκτρικών μεγεθών.

Πριν αρχίσετε να εργάζεστε με το μετρητή, πρέπει να διαβάσετε τις οδηγίες χρήσης και να τις φυλάξετε.

Ο μετρητής διαθέτει πλαστικό περίβλημα, οθόνη υγρών κρυστάλλων, διακόπτη περιοχής μέτρησης. Οι υποδοχές μέτρησης και η υποδοχή δοκιμής των τρανζίστορ είναι εγκαταστημένες στο περίβλημα. Ο μετρητής είναι εφοδιασμένος με καλώδια μέτρησης που έχουν τερματιστεί με βύσματα και με βάση για τη δοκιμή τρανζίστορ και μικρών ηλεκτρονικών εξαρτημάτων. Ο μετρητής πωλείται χωρίς μπαταρία.

ΠΡΟΣΟΧΗ! Ο προσφερόμενος μετρητής δεν είναι μέσο μέτρησης κατά την έννοια του νόμου «Περί μετρήσεων»

TEXNIKA ΣΤΟΙΧΕΙΑ

Οθόνη: LCD 4 ψηφία - μέγιστο εμφανιζόμενο αποτέλεσμα: 6000

Συχνότητα δειγματοληψίας: 3 φορές ανά δευτερόλεπτο

Σήμανση υπερφόρτωσης: εμφανίζεται το σύμβολο «OL»

Σήμανση πολικότητας: εμφανίζεται το σύμβολο «-» πριν από το αποτέλεσμα της μέτρησης

Μπαταρία: 2 x AAA· 3V

Θερμοκρασία λειτουργίας: 0 ÷ 40 βαθμούς C, σε σχετική υγρασία <75%

Θερμοκρασία αποθήκευσης: -10 βαθμών C ÷ +50 βαθμούς C, σε σχετική υγρασία <80%

Εξωτερικές διαστάσεις: 130 x 65 x 32 mm

Βάρος (χωρίς μπαταρία): 114 g

ΠΡΟΣΟΧΗ! Απαγορεύεται η μέτρηση ηλεκτρικών τιμών που υπερβαίνουν τη μέγιστη περιοχή μέτρησης του μετρητή.

Συνεχής τάση ( R_IN = 10 MΩ)
Περιοχή Ανάλυση Ακρίβεια
60 mV 0,01 mV		± (0,5% + 3)
600 mV 0,1 mV
6 V 0,001 V
60 V 0,01 V
600 V 0,1 mV
1000 V 1 V

Εναλλασσόμενη τάση ( R_IN = 10 MΩ, @600mV > 60MΩ, f_IN = 40 Hz - 1 kHz)
Περιοχή Ανάλυση Ακρίβεια
60 mV 0,01 mV		± (1,0% + 3)
600 mV 0,1 mV
6 V 0,001 V
60 V 0,01 V
600 V 0,1 mV
750 V 1 V

GR

Συνεχές ρεύμα Εναλλασσόμενο ρεύμα (fIN=40 Hz - 1 kHz)
Περιοχή Ανάλυση Ακρίβεια Περιοχή Ανάλυση			Ακρίβεια
60 mA 0,01 mA		±(1,2% + 3)	60 mA 0,01 mA		±(1,5% + 3)
600 mA 0,1 mA	600 mA 0,1 mA
6 A 0,001 A 6 A 0,001 A
10 A 0,01 A	10 A 0,01 A

Αντίσταση
Περιοχή Ανάλυση Ακρίβεια
600 Ω	0,1 Ω	±(0,5% + 3)
6 kΩ	0,001 kΩ
60 kΩ	0,01 kΩ
600 kΩ	0,1 kΩ
6 MΩ	0,001 MΩ
60 MΩ	0,01 MΩ	±(1,5% + 3)

Χωρητικότητα			Συχνότητα
Περιοχή	Ανάλυση	Ακρίβεια	Περιοχή	Ακρίβεια
9,999 nF	0,001 nF	±(5,0% + 20)	0 – 9,999 MHz	±(0,1% + 2)
99,99 nF	0,01 nF	±(2,0% + 5)
999,9 nF	0,1 nF
9,999 μF	0,001 μF
99,99 μF	0,01 μF
999,9 μF	0,1 μF
9,999 mF 0,001 mF ±(5,0% + 5)

Συντελεστής πλήρωσης
Περιοχή Ανάλυση Ακρίβεια
1% ÷ 99%	0,1% ±(0,1% + 2)

Ακρίβεια: ± % ένδειξης + βάρος του λιγότερο σημαντικού ψηφίου

ΛΕΙΤΟΥΡΓΙΑ ΠΟΛΥΜΕΤΡΟΥ

ΠΡΟΣΟΧΗ! Για να προστατευτείτε από τον κίνδυνο ηλεκτροπληξίας, πριν ανοίξετε το περίβλημα της συσκευής, αποσυνδέστε τα καλώδια μέτρησης και σβήστε τον μετρητή.

Οδηγίες ασφάλειας

Μην λειτουργείτε το μετρητή σε ατμόσφαιρα με υπερβολική υγρασία, τοξικούς ή εύφλεκτους ατμούς σε εκρηκτική ατμόσφαιρα. Πριν από κάθε χρήση, ελέγξε την κατάσταση του μετρητή και των καλωδίων μέτρησης, αν παρατηρήσετε τυχόν βλάβες, μην προχωρήσετε στην εργασία. Τα ελαττωματικά καλώδια πρέπει να αντικαθίστανται από καινούργια χωρίς ελαττώματα. Σε περίπτωση αμφιβολίας, επικοινωνήστε με τον κατασκευαστή. Κατά τη μέτρηση, κρατήστε τα καλώδια μέτρησης, άκρες μέτρησης μόνο πίσω από το μονωμένο τμήμα. Μην αγγίζετε με τα δάχτυλά σας τα σημεία μέτρησης ή τις αχρησιμοποίητες υποδοχές μετρητή. Πριν αλλάξετε το μετρούμενο μέγεθος, αποσυνδέστε τα καλώδια μέτρησης. Ποτέ μην ξεκινάτε εργασίες συντήρησης χωρίς να βεβαιωθείτε ότι τα καλώδια μέτρησης έχουν αποσυνδεθεί από το μετρητή και ότι ο μετρητής έχει απενεργοποιηθεί.

GR

Αντικατάσταση μπαταριών

Το πολύμετρο απαιτεί τροφοδοσία από μπαταρίες, η ποσότητα και ο τύπος των οποίων αναφέρεται στα τεχνικά δεδομένα. Συνιστάται η χρήση αλκαλικών μπαταριών. Για να τοποθετήσετε τις μπαταρίες, ανοίξτε το περίβλημα του οργάνου ή το καπάκι της θήκης μπαταριών που βρίσκεται στην κάτω πλευρά του μετρητή. Πριν αποκτήσετε πρόσβαση στη θήκη μπαταριών, ίσως χρειαστεί να σύρετε το προστατευτικό του περιβλήματος του μετρητή. Συνδέστε τις μπαταρίες σύμφωνα με την επισήμανση των ακροδεκτών, κλείστε το περίβλημα ή το καπάκι της θήκης μπαταριών. Αν εμφανιστεί το σύμβολο της μπαταρίας, σημαίνει ότι οι μπαταρίες πρέπει να αντικατασταθούν με νέες. Έχοντας υπόψη την ακρίβεια των μετρήσεων, συνιστάται η αντικατάσταση των μπαταριών το συντομότερο δυνατόν, αφού εμφανιστεί το σύμβολο της μπαταρίας.

Αντικατάσταση ασφάλειας

Το όργανο είναι εξοπλισμένο με ασφάλειες ταχείας τήξης. Σε περίπτωση ζημιάς, αντικαταστήστε την ασφάλεια με μια άλλη με πανομοιότυπες ηλεκτρικές παραμέτρους. Για να το κάνετε αυτό, ανοίξτε το περίβλημα του μετρητή, ακολουθήστε τη διαδικασία για την αντικατάσταση των μπαταριών και αντικαταστήστε την ασφάλεια με μια νέα, τηρώντας τις προφυλάξεις ασφαλείας.

Ενεργοποίηση και απενεργοποίηση του μετρητή

Η ρύθμιση του διακόπτη μέτρησης στη θέση OFF θα σβήσει τον μετρητή. Οι άλλες θέσεις του διακόπτη τον ενεργοποιούν και σας επιτρέπουν να επιλέξετε το μέγεθος μέτρησης και την περιοχή του. Ο μετρητής έχει τη λειτουργία του αυτόματου τερματισμού σε περίπτωση αδράνειας εκ μέρους του χρήστη. Μετά από περίπου 15 λεπτά αδράνειας, ο μετρητής θα απενεργοποιηθεί αυτόματα. Αυτό θα μειώσει την κατανάλωση των μπαταριών. Περίπου ένα λεπτό πριν από την απενεργοποίηση, ο χρήστης θα ειδοποιηθεί με ακουστικό σήμα.

Κουμπί «SEL/HOLD»

Το κουμπί χρησιμοποιείται για τη χειροκίνητη επιλογή της μετρούμενης τιμής για τις ρυθμίσεις που περιγράφονται από περισσότερα από ένα σύμβολα μέτρησης. Αν πατηθεί και κρατηθεί πατημένο για περίπου 2 δευτερόλεπτα, το κουμπί θα διατηρήσει την τρέχουσα τιμή που εμφανίζεται στην οθόνη. Σε αυτή την περίπτωση, εμφανίζεται στην οθόνη το σύμβολο HOLD.

Πλήκτρο RANGE/\*

Το κουμπί χρησιμοποιείται για να αλλάξει χειροκίνητα το εύρος μέτρησης του δεδομένου μεγέθους. Αφού το πατήσετε, το σύμβολο AUTO εξαφανίζεται από την οθόνη. Τα επόμενα πατήματα του κουμπιού εναλλάσσουν το εύρος σύμφωνα με τη σειρά που δίνεται στον πίνακα.

Για έξοδο από τη χειροκίνητη επιλογή εύρους, μετακινήστε τον επιλογέα σε διαφορετικό πεδίο και στη συνέχεια επιστρέψτε στον προηγούμενο. Με το πάτημα του κουμπιού για περίπου 2 δευτερόλεπτα ενεργοποιείται ο οπίσθιος φωτισμός της οθόνης. Πατώντας και κρατώντας πατημένο το κουμπί ξανά για περίπου 2 δευτερόλεπτα απενεργοποιείτε τον οπίσθιο φωτισμό.

Σύνδεση των καλωδίων δοκιμής

Εάν τα βύσματα καλωδίων είναι εξοπλισμένα με προστατευτικά, τα τελευταία πρέπει να αφαιρεθούν πριν συνδέσετε τα καλώδια με τις υποδοχές. Συνδέστε τα καλώδια σύμφωνα με τις οδηγίες που περιέχονται στις οδηγίες. Στη συνέχεια, αφαιρέστε τα προστατευτικά του μέρους μέτρησης (εάν υπάρχουν) και πραγματοποιήστε μετρήσεις.

Ενσωματωμένος βομβητής

Ο μετρητής διαθέτει ενσωματωμένο βομβητή που εκπέμπει ένα σύντομο ηχητικό σήμα κάθε φορά που μετακινείται ο επιλογέας ή πατιέται το πλήκτρο για να επιβεβαιωθεί η επιτυχία του πατήματος. Ο βομβητής θα εκπέμψει αρκετά ηχητικά σήματα ένα λεπτό πριν από την αυτόματη απενεργοποίηση του μετρητή και ένα μακρύ ηχητικό σήμα λίγο πριν από την αυτόματη απενεργοποίησή του. Ο μετρητής σβήνει αυτόματα 15 λεπτά μετά το πάτημα του τελευταίου κουμπιού ή την αλλαγή της θέσης του επιλογέα.

ΠΡΑΓΜΑΤΟΠΟΙΗΣΗ ΜΕΤΡΗΣΕΩΝ

Ανάλογα με την τρέχουσα θέση του διακόπτη περιοχής μετρήσεων, στην οθόνη εμφανίζονται

GR

τέσσερα ψηφία. Όταν είναι απαραίτητο να αλλάξετε την μπαταρία, το πολυμέτρο σας ενημερώνει για αυτό, εμφανίζοντας το σύμβολο της μπαταρίας στην οθόνη. Στην περίπτωση που στην οθόνη εμφανίζεται η ένδειξη «-» πριν από τη μετρούμενη τιμή, σημαίνει ότι η τιμή μέτρησης έχει αντίστροφη πολικότητα σε σχέση με τη σύνδεση του μετρητή. Στην περίπτωση που στην οθόνη εμφανίζεται μόνο το σύμβολο υπερφόρτωσης, αυτό σημαίνει την υπέρβαση της περιοχής μέτρησης, οπότε η περιοχή μέτρησης θα πρέπει να αλλάξει σε υψηλότερη.

Στην περίπτωση μετρήσεων άγνωστης τιμής, ρυθμίστε το μετρητή στη λειτουργία «AUTO», επιτρέποντάς του να προσδιορίσει την καλύτερη περιοχή μέτρησης. Εάν ο επιλογέας έχει ρυθμιστεί για τη μέτρηση του ρεύματος ή της εναλλασσόμενης τάσης, ο μετρητής θα ξεκινήσει τη μέτρηση στη λειτουργία True RMS. Αυτό σημαίνει ότι μετράται η RMS της ημι- τονοειδής κυματομορφής. Εάν μετράται μη ημιτονοειδής κυματομορφή, θα δοθεί η πραγματική τιμή της κυματομορφής αυτής. Να προσέχετε ιδιαίτερα όταν μετράτε την υψηλότερη περιοχή τάσης για να αποφύγετε ηλεκτροπληξία.

ΠΡΟΣΟΧΗ! Μην επιτρέπετε η περιοχή μέτρησης του μετρητή να είναι μικρότερη από τη μετρούμενη τιμή. Αυτό μπορεί να οδηγήσει σε καταστροφή του μετρητή και να προκαλέσει ηλεκτροπληξία.

Η σωστή σύνδεση των καλωδίων είναι:

Κόκκινο καλώδιο στην υποδοχή με σήμανση ΖΩmΑμΑ ή Α mA

Μαύρο καλώδιο στην υποδοχή μεσήμανση ΡΟΜ

Προκειμένου να επιτευχθεί η υψηλότερη δυνατή ακρίβεια μέτρησης, πρέπει να εξασφαλιστούν οι βέλτιστες συνθήκες μέτρησης. Θερμοκρασία περιβάλλοντος στην περιοχή από 18 βαθμούς Εέως 28 βαθμούς Κ και σχετική υγρασία < 75 %

Παράδειγμα καθορισμού της ακρίβειας

Ακρίβεια: ± (% ένδειξης + βάρος του λιγότερο σημαντικού ψηφίου)

Μέτρηση της σταθερής τάσης: 1,396 V

Ακρίβεια: ±(0,8% + 5)

Υπολογισμός σφάλματος: 1,396 x 0,8% + 5 x 0,001 = 0,011168 + 0,005 = 0,016168

Αποτέλεσμα μέτρησης: 1,396 V ± 0,016 V

Μέτρηση τάσης

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανση ΖΩΗz και COM. Χρησιμοποιήστε τον διακόπτη εύρους τιμών για να ρυθμίσετε τη θέση μέτρησης τάσης DC ή AC. Συνδέστε τα καλώδια μέτρησης παράλληλα με το ηλεκτρικό κύκλωμα και διαβάστε το αποτέλεσμα της μέτρησης τάσης. Ποτέ μην μετράτε τάση υψηλότερη από τη μέγιστη περιοχή μέτρησης. Αυτό μπορεί να οδηγήσει σε καταστροφή του μετρητή και να προκαλέσει ηλεκτροπληξία.

Μέτρηση έντασης ρεύματος

Ανάλογα με την αναμενόμενη τιμή του μετρούμενου ρεύματος, συνδέστε τα καλώδια μέτρησης στην υποδοχή ΖΩHz και COM ή στην υποδοχή Α mA και COM. Επιλέξτε την κατάλληλη περιοχή μέτρησης με το κουμπί. Η μέγιστη ένταση του μετρούμενου ρεύματος στην υποδοχή ΖΩHz μπορεί να είναι 999,9 μΑ για μετρήσεις ρεύματος υψηλότερες από 999,9 μΑ, συνδέστε το καλώδιο στην υποδοχή Α mA. Η μέγιστη ένταση του μετρούμενου ρεύματος στην υποδοχή Α mA μπορεί να είναι 9,999 Α, αλλά ο χρόνος μέτρησης των ρευμάτων υψηλότερων από 2 Α δεν πρέπει να υπερβαίνει τα 15 δευτερόλεπτα, μετά από τα οποία πρέπει να εφαρμόζεται διάλειμμα τουλάχιστον 15 λεπτά πριν από την επόμενη μέτρηση. Η υποδοχή ΖΩHz μπορεί να φορτωθεί με μέγιστο ρεύμα 999,9 μΑ χωρίς χρονικό περιορισμό. Απαγορεύεται η υπέρβαση των μέγιστων τιμών ρευμάτων και τάσεων για μια συγκεκριμένη υποδοχή. Τα καλώδια μέτρησης θα πρέπει να συνδέονται σειριακά με το δοκιμασμένο ηλεκτρικό κύκλωμα, πρέπει να επιλέξετε τον τύπο ρεύματος που πρόκειται να μετρηθεί με τον επιλογέα και να διαβάσετε το αποτέλεσμα της μέτρησης. Ο μετρητής θα επιλέξει αυτόματα το σωστό εύρος μέτρησης, το οποίο μπορεί να αλλάξει αν είναι απαραίτητο με το πάτημα του κουμπιού «RANGE».

Προσοχή! Μην υπερβαίνετε τα 36'V DC ή τα 25 V AC για τις μετρήσεις ρεύματος.

GR

Μέτρηση αντίστασης

Συνδέστε τα καλώδία μέτρησης με τις υποδοχές με σήμανση ΖΩHz και COM , τοποθετήστε τον επιλογέα στη θέση μέτρησης αντίστασης – με το σύμβολο «Ω». Με το κουμπί «SEL» επιλέξτε τη μέτρηση αντίστασης, εμφανίζεται το σύμβολο «Ω». Συνδέστε τις άκρες μέτρησης με τους ακροδέκτες του μετρημένου στοιχείου και διαβάστε το αποτέλεσμα της μέτρησης. Για ακριβέστερα αποτελέσματα μέτρησης, αλλάξτε την περιοχή μέτρησης, εάν είναι απαραίτητο. Απαγορεύεται απολύτως η μέτρηση αντίστασης στοιχείων μέσω των οποίων ρέει ηλεκτρικό ρεύμα. Για μετρήσεις αντίστασης με τιμή υψηλότερη του 1ΜΩ, η μέτρηση μπορεί να διαρκέσει μερικά δευτερόλεπτα πριν σταθεροποιηθεί το αποτέλεσμα, είναι μια κανονική αντίδραση κατά τη μέτρηση μεγάλων αντιστάσεων.

Πριν από την σύνδεση των άκρων μέτρησης με το μετρημένο στοιχείο, στην οθόνη υπάρχει το σύμβολο υπερφόρτωσης.

Μέτρηση χωρητικότητας

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανση ΖΩΗz και ΟΟΜ, τοποθετήστε τον επιλογέα στη θέση μέτρησης χωρητικότητας. Βεβαιωθείτε ότι ο πυκνωτής έχει αποφορτιστεί πριν από τη μέτρηση. Μην μετράτε ποτέ τη χωρητικότητα ενός φορτισμένου πυκνωτή, αυτό μπορεί να προκαλέσει βλάβη στο μετρητή και ηλεκτροπληξία. Για τη μέτρηση πυκνωτών υψηλής χωρητικότητας, η μέτρηση μπορεί να διαρκέσει περίπου 30 δευτερόλεπτα για να σταθεροποιηθεί το αποτέλεσμα.

Στην περίπτωση της μέτρησης μικρών όγκων, για ακριβέστερο αποτέλεσμα, θα πρέπει να αφαι- ρείται η χωρητικότητα του μετρητή και των καλωδίων μέτρησης.

Δοκιμή διόδων

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανση IMPUT και COM, τοποθετήστε τον επιλογέα στο σύμβολο της διόδου. Οι ακροδέκτες μέτρησης εφαρμόζονται στις απαγωγές διόδου προς την κατεύθυνση της αγωγιμότητας και προς την αντίθετη κατεύθυνση. Εάν η δίοδος είναι σε κατάσταση λειτουργίας, με τη δίοδο συνδεδεμένη στην κατεύθυνση διέλευσης, θα διαβάσουμε την πτώση τάσης σε αυτήν τη δίοδο εκφρασμένη σε mV. Εάν συνδεθεί στη κατεύθυνση αποκοπής, θα εμφανιστεί στην οθόνη ένα σύμβολο υπερφόρτωσης. Οι δίοδοι LED που λειτουργούν χαρακτηρίζονται από χαμηλή αντίσταση προς την κατεύθυνση διέλευσης και υψηλή αντίσταση προς την κατεύθυνση αποκοπής. Απαγορεύεται απολύτως η δοκιμή των διόδων μέσω των οποίων ρέει ηλεκτρικό ρεύμα.

Δοκιμή αγωγιμότητας

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανση VΩHz και COM. Ρυθμίστε τον επι- λογέα στο σύμβολο του βομβητή. Όταν χρησιμοποιείτε το μετρητή για τη μέτρηση της αγωγιμό- τητας, ο ενσωματωμένος βομβητής θα εκπέμψει ένα ηχητικό σήμα κάθε φορά που η μετρηθείσα αντίσταση πέσει κάτω από 50 Ω. Στην περιοχή από 50 Ω έως 100 Ω, μπορεί επίσης να ακουστεί ο βομβητής. Απαγορεύεται απολύτως η δοκιμή της αγωγιμότητας στα κυκλώματα μέσω των οποίων ρέει ηλεκτρικό ρεύμα.

Μέτρηση συχνότητας

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανση ΖΩHz και COM. Χρησιμοποιήστε το κουμπί FUNC για να επιλέξετε τη μέτρηση συχνότητας, στην οθόνη εμφανίζεται το σύμβολο «Hz». Διαβάστε το αποτέλεσμα μέτρησης στην οθόνη.

Μέτρηση του συντελεστή πλήρωσης

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανση VΩHz και COM. Ρυθμίστε τον επιλογέα του μετρητή στη θέση «%». Επιλέξτε τη μέτρηση του συντελεστή πλήρωσης με το κουμπί «SEL», στην οθόνη εμφανίζεται το σύμβολο «%». Διαβάστε το αποτέλεσμα μέτρησης στην οθόνη.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΥΛΑΞΗ

Σκουπίστε το μετρητή με ένα μαλακό πανί. Αφαιρέστε μεγαλύτερη βρωμιά με ένα ελαφρώς βρεγμένο πανί. Μην βυθίζετε το μετρητή σε νερό ή άλλο υγρό. Μη χρησιμοποιείτε διαλύτες, λειαντικά ή καυστικά μέσα για καθαρισμό. Να προσέχετε οι επαφές του μετρητή και των καλωδίων ελέγχου

GR

να είναι καθαρές. Καθαρίστε τις επαφές των καλωδίων μέτρησης με ένα πανί ελαφρά ποτισμένο με ισοπροπυλική αλκοόλη. Για να καθαρίσετε τις επαφές του μετρητή, πρέπει να απενεργοποιηθεί ο μετρητής και να αφαιρεθεί η μπαταρία. Γυρίστε το μετρητή και ανακινήστε το απαλά, ώστε να οι μεγαλύτερες ακαθαρσίες να φύγουν από τις συνδέσεις του μετρητή. Βουτήξτε ελαφρά το βαμβάκι με μπατονέτα σε ισοπροπυλική αλκοόλη και καθαρίστε με αυτό κάθε επαφή. Περιμένετε να εξατμιστεί το αλκοόλ και, στη συνέχεια, τοποθετήστε την μπαταρία. Ο μετρητής θα πρέπει να φυλάσσεται σε ξηρό μέρος στη συσκευασία της μονάδας που παρέχεται.
