Τύπος προϊόντος	Ψηφιακό πολύμετρο με σφιγκτήρα
Μάρκα	Yato
Μοντέλο	YT-73092
Οθόνη	Οθόνη LCD 3 5/6 ψηφίων, μέγ. 5999
Συχνότητα δειγματοληψίας	2,5 έως 3 φορές ανά δευτερόλεπτο
Άνοιγμα σφιγκτήρα	26 mm
Μέγιστη διάμετρος καλωδίου	18 mm
Εύρη συνεχούς τάσης	600 mV, 6 V, 60 V, 600 V
Εύρη εναλλασσόμενης τάσης	6 V, 60 V, 600 V (40-1000 Hz)
Εύρη εναλλασσόμενου ρεύματος (σφιγκτήρας)	6 A, 60 A, 600 A (50-60 Hz)
Εύρη αντίστασης	600 Ω, 6 kΩ, 60 kΩ, 600 kΩ, 6 MΩ, 60 MΩ
Δοκιμή συνέχειας	Ναι (κατώφλι < 60 Ω)
Δοκιμή διόδου	Ναι
Ανίχνευση NCV	Ναι (εναλλασσόμενη τάση > 90 V)
Λειτουργία χαμηλής αντίστασης (LoZ)	Ναι
Ενσωματωμένος φακός	Ναι
Τροφοδοσία	2 μπαταρίες AAA 1,5 V
Διαστάσεις	191 x 70 x 31 mm
Βάρος (χωρίς μπαταρίες)	190 g
Θερμοκρασία λειτουργίας	0 έως 40 °C, ΣΥ < 75%
Θερμοκρασία αποθήκευσης	-10 έως +50 °C, ΣΥ < 85%
Αυτόματη απενεργοποίηση	Μετά από 15 λεπτά αδράνειας
Προστασία από υπερφόρτωση	600 V DC/AC rms
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό πανί· για τις επαφές, χρησιμοποιήστε μια μπατονέτα εμποτισμένη με ισοπροπυλική αλκοόλη
Ασφάλεια	Μη χρησιμοποιείτε σε υγρή ή εκρηκτική ατμόσφαιρα· αποσυνδέστε τα καλώδια πριν από το άνοιγμα· μην υπερβαίνετε τα μέγιστα όρια
Ανταλλακτικά	Αντικαταστάσιμα καλώδια μέτρησης (κόκκινο και μαύρο)

Συχνές ερωτήσεις - YT-73092 Yato

Πώς να αντικαταστήσετε τις μπαταρίες του Yato YT-73092;

Σβήστε τη συσκευή και αποσυνδέστε τα καλώδια μέτρησης. Ανοίξτε το διαμέρισμα μπαταριών που βρίσκεται κάτω από τη συσκευή. Τοποθετήστε δύο μπαταρίες AAA των 1,5 V τηρώντας την πολικότητα. Κλείστε το καπάκι. Αν εμφανιστεί το σύμβολο μπαταρίας στην οθόνη, αντικαταστήστε τις μπαταρίες το συντομότερο δυνατό.

Τι να κάνετε αν η οθόνη εμφανίζει 'OL';

Το σύμβολο 'OL' (Υπερφόρτωση) υποδεικνύει ότι η μετρούμενη τιμή υπερβαίνει την επιλεγμένη περιοχή. Ρυθμίστε τον διακόπτη σε υψηλότερη περιοχή. Αν η υπερφόρτωση συνεχίζεται, η μέτρηση μπορεί να είναι εκτός των δυνατοτήτων της συσκευής (προστασία 600 V). Μη μετράτε ποτέ τάση μεγαλύτερη από 600 V.

Ποια είναι η σημασία του συμβόλου μπαταρίας στην οθόνη;

Το σύμβολο μπαταρίας υποδεικνύει ότι οι μπαταρίες είναι αδύναμες και πρέπει να αντικατασταθούν για να διασφαλιστεί η ακρίβεια των μετρήσεων. Αντικαταστήστε τις με δύο νέες μπαταρίες AAA το συντομότερο δυνατό.

Πώς να μετρήσετε εναλλασσόμενο ρεύμα με τον σφιγκτήρα;

Ρυθμίστε τον επιλογέα σε μια περιοχή εναλλασσόμενου ρεύματος (6A, 60A ή 600A). Ανοίξτε τον σφιγκτήρα πιέζοντας τον μοχλό και τοποθετήστε έναν μόνο αγωγό στο κέντρο των σιαγόνων. Κλείστε τον σφιγκτήρα. Διαβάστε την τιμή στην οθόνη. Βεβαιωθείτε ότι το καλώδιο είναι κεντραρισμένο για βέλτιστη ακρίβεια.

Πώς να χρησιμοποιήσετε τη λειτουργία ανίχνευσης NCV;

Τοποθετήστε τον επιλογέα στη θέση NCV (σύμβολο EF). Πλησιάστε τον αισθητήρα που βρίσκεται στην κορυφή της σταθερής σιαγόνας στο καλώδιο προς δοκιμή. Παρουσία εναλλασσόμενης τάσης άνω των 90 V, η οθόνη εμφανίζει γραμμές και ακούγεται ηχητικό σήμα. Όσο ισχυρότερο είναι το πεδίο, τόσο πιο έντονες είναι οι ενδείξεις.

Πώς να δοκιμάσετε μια δίοδο με αυτό το πολύμετρο;

Συνδέστε τα καλώδια: κόκκινο στην INPUT, μαύρο στην COM. Ρυθμίστε τον επιλογέα στη θέση Ω, στη συνέχεια πατήστε SEL μέχρι να εμφανιστεί το σύμβολο διόδου και V. Συνδέστε τις ακίδες δοκιμής στους ακροδέκτες της διόδου. Η οθόνη εμφανίζει την τάση κατωφλίου ή 'OL' σε αντίστροφη πόλωση.

Τι να κάνετε αν το πολύμετρο δεν ανάβει;

Ελέγξτε ότι οι μπαταρίες είναι σωστά τοποθετημένες και σε καλή κατάσταση. Αν οι μπαταρίες είναι καινούριες και η συσκευή εξακολουθεί να μην ανάβει, ανοίξτε το διαμέρισμα για να ελέγξετε τις επαφές. Βεβαιωθείτε ότι ο επιλογέας δεν είναι στη θέση OFF. Αν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς να καθαρίσετε το πολύμετρο;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να σκουπίσετε το περίβλημα. Για βρώμικες επαφές, σβήστε τη συσκευή και αφαιρέστε τις μπαταρίες. Χρησιμοποιήστε μια μπατονέτα ελαφρώς εμποτισμένη με ισοπροπυλική αλκοόλη για να καθαρίσετε κάθε επαφή. Αφήστε να στεγνώσει πριν τοποθετήσετε ξανά τις μπαταρίες. Μην βυθίζετε ποτέ τη συσκευή σε υγρό.

Γιατί η μέτρηση αντίστασης είναι ασταθής;

Για μετρήσεις υψηλής αντίστασης, είναι φυσιολογικό η οθόνη να χρειάζεται μερικά δευτερόλεπτα για να σταθεροποιηθεί. Βεβαιωθείτε ότι το κύκλωμα δεν είναι υπό τάση. Αν η τιμή κυμαίνεται, ελέγξτε ότι οι ακίδες δοκιμής είναι σε καλή επαφή και ότι τα καλώδια δεν είναι κατεστραμμένα. Βραχυκυκλώστε τις ακίδες για να ελέγξετε την αναφορά μηδέν.

Ποιες προφυλάξεις ασφαλείας πρέπει να λαμβάνονται;

Μη χρησιμοποιείτε τη συσκευή σε υγρή ή εκρηκτική ατμόσφαιρα. Ελέγξτε την κατάσταση των καλωδίων πριν από κάθε χρήση. Κρατήστε τις ακίδες από τα μονωμένα μέρη. Αποσυνδέστε τα καλώδια πριν αλλάξετε λειτουργία ή ανοίξετε το περίβλημα. Μην μετράτε ποτέ τάση ή ρεύμα που υπερβαίνει τη μέγιστη αναγραφόμενη περιοχή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-73092 Yato

GR AMΠΕΡΟΜΕΤΡΟ ΠΟΛΛΩΝ ΧΡΗΣΕΩΝ

YT-73092

PL

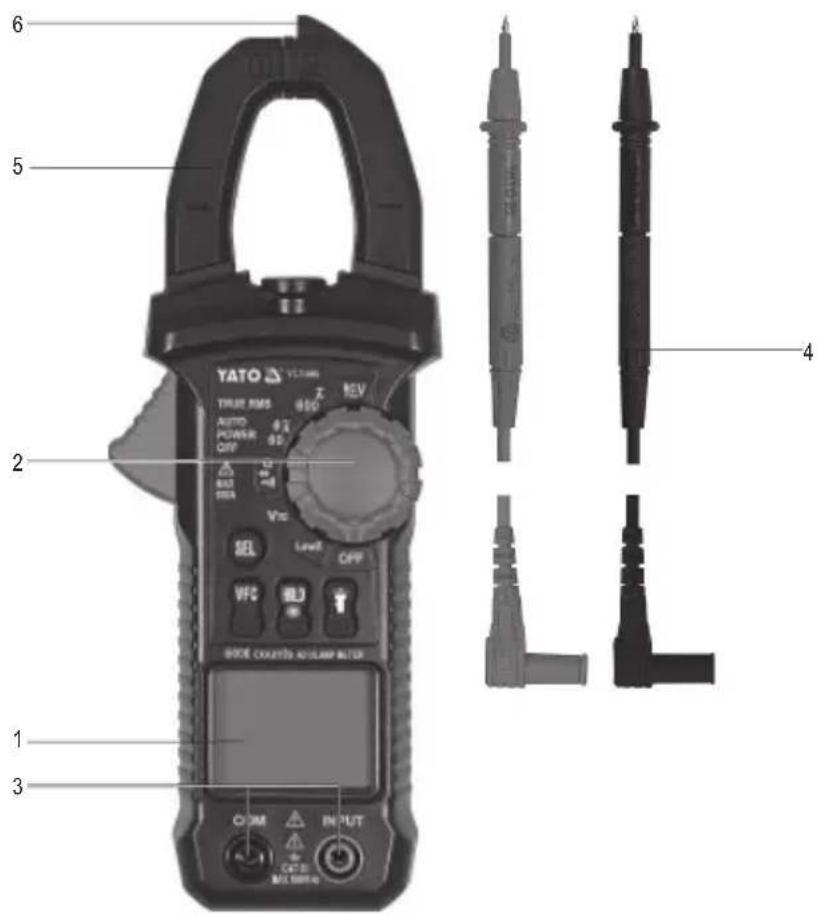

1. οθόνη LCD
2. διακόπτης εναλλαγής μέτρησης
3. υποδοχή μέτρησης
4. καλώδια μέτρησης
5. πένσα μέτρησης
   6.αισθητήρας NCV

PL EN	DE RU UA LT LV	CZ SK HU RO ES	FR IT NL GR
V=	Napięcie staleDC voltageGleichspannungПостоянное напряжениеПостійна напругаNuolatinė įtampa	LīdzspriegumsStejnosměrné napětíJednosmerné napätieEgyenfeszültségTensiune c.c.Tensión continua	Tension continueTensione continuaGelijkspanningΣυνεχής τάσης
V~	Napięcie przemienneAC voltageWechselspannungПеременное напряжениеЗмінна напругаKintamoji įtampa	MainspriegumsStrídavé napětíStriedavé napätieVáltakozó feszültségTensiune a.c.Tensión alterna	Tension alternativeTensione alternataWisselspanningEvalλασσόμενη τάση
A~	Prąd przemiennyAlternating currentWechselstromПеременный токЗмінний струмKintamoji srovė	MainstrāvaStrídavý proudStriedavý prúdVáltakozó áramCurrent alternativCorriente alterna	Courant alternatifCorrente alternataWisselstroomEvalλασσόμενο ρεύμα
Ω	RezystancjaResistanceElektrischer WiderstandСопротивлениеOnipRezistencija	PretestībaRezistanceOdporEllenállásRezistenṭaResistencia	RésistanceResistenzaWeerstandAvrístαση
Δ	Test diodDiode testDiodentestТест диодовТест діодівDiodų testas	Gaismas diožu testsTest diodTest diódDióda vizsgálatTestarea diodelorPrueba de leds	Test des diodesTest dei diodiDiodetestΔokium διόδων
●	Test przewodzeniaConduction testLeitungstestТест проводимостиТест провідностіLaidumo testas	Vadītspējas testsTest vedení prouduTest vodivostiSzakadásvizsgálatTest conductiePrueba de conducción	Test de continuitéTest di conduttivitàGeleidingstestΔokium αγωγιμότητας

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκτη απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επιναχρησιμποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης, χρησιμποιημένου εξοπλισμού. Για περιοσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

PL

CHARAKTERYSTYKA PRZYRZĄDU

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΟΡΓΑΝΟΥ

Η τοιμπίδα μέτρησης είναι μια ψηφιακή συσκευή μέτρησης σχεδιασμένη για μετρήσεις διαφόρων ηλεκτρικών μεγεθών. Σε περίπτωση ορισμένων μεγεθών μέτρησης, ο μετρητής είναι σε θέση μόνος του να επιλέξει την περιοχή μέτρησης ανάλογα με το αποτέλεσμα της μέτρησης. Ο μετρητής έχει εξοπλιστεί με τοιμπίδα μέτρησης που επιτρέπει τημέτρηση της έντασης του εναλλασσόμενου ρεύματος σε μόνο καλώδιο με τη μέθοδο επαγωγής.

Πριν αρχίσετε να εργάζεστε με το μετρητή, πρέπει να διαβάσετε τις οδηγίες χρήσης και να τις φυλάξετε.

Ο μετρητής διαθέτει πλαστικό περίβλημα, οθόνη υγρών κρυστάλλων, διακόπτη περιοχής μέτρησης. Οι υποδοχές μέτρησης βρίσκονται στο περίβλημα. Ο μετρητής είναι εφοδιασμένος με καλώδια μέτρησης που έχουν τερματιστεί με βύσματα. Ο μετρητής πωλείται χωρίς μπαταρία.

ΠΡΟΣΟΧΗ! Ο προσφερόμενος μετρητής δεν είναι μέσο μέτρησης κατά την έννοια του νόμου «Περί μετρήσεων»

TEXNIKA ΣΤΟΙΧΕΙΑ

Οθόνη: LCD 3 5/6 ψηφία - μέγιστο εμφανιζόμενο αποτέλεσμα: 5999

Συχνότητα δειγματοληψίας: 2,5 - 3 φορές ανά δευτερόλεπτο

Σήμανση υπερφόρτωσης: Εμφανίζεται το σύμβολο «ΟL»

Σήμανση πολικότητας: εμφανίζεται το σύμβολο «-» πριν από το αποτέλεσμα της μέτρησης

Μέγιστο άνοιγμα τσιμπίδας: 26 mm

Μέγιστη διάμετρος του καλωδίου προς μέτρηση με την τσιμπίδα μέτρησης: 18 mm

Μπαταρία: 2 x AAA; 2 x 1,5 V

Θερμοκρασία λειτουργίας: 0 ÷ 40 βαθμούς C, σε σχετική υγρασία <75%

Θερμοκρασία κατά την οποία θα διατηρηθεί η δηλούμενη ακρίβεια: 18 ÷ 28 βαθμούς C, σε σχετική υγρασία <75%

Θερμοκρασία αποθήκευσης: -10 βαθμούς C ÷ +50 βαθμούς C, σε σχετική υγρασία <85%

Εξωτερικές διαστάσεις: 191 x 70 x 31 mm

Βάρος (χωρίς μπαταρία): 190 g

ΠΡΟΣΟΧΗ! Απαγορεύεται η μέτρηση ηλεκτρικών τιμών που υπερβαίνουν τη μέγιστη περιοχή μέτρησης του μετρητή.

Σταθερή τάση Εναλλασσόμενη τάση
R_IN = 10 M R			_IN = 10 M; f_IN = 40 ÷ 1000 Hz
Περιοχή Ανάλυση Ακρίβεια Περιοχή Ανάλυση Ακρίβεια
600 mV 0,1 mV		±(0,8% + 2)	6 V 0,001	V	±(1% + 10)
6 V 0,001	V 60 V 0,01 V
60 V 0,01	V		600 V 0,1	V
600 V 0,1	V
Προστασία υπερφόρτωσης: 600 V d.c. ή 600 V a.c. Rms			Προστασία υπερφόρτωσης: 600 V d.c. ή 600 V a.c. Rms

Σταθερή και εναλλασσόμενη τάση σε λειτουργία χαμηλής αντίστασης
R_IN = 1 M; f_IN = 40 + 1000 Hz
Περιοχή	Ανάλυση	Ακρίβεια
600 V	0,1 V	± (0,8% + 2)
Προστασία υπερφόρτωσης: 600 V d.c. ή 600 V a.c. Rms

Εναλλασσόμενο ρεύμα με τη βοήθεια τσιμπίδας			Αντίσταση
f_IN = 50 ÷ 60 Hz			Περιοχή	Ανάλυση	Ακρίβεια
Περιοχή	Ανάλυση	Ακρίβεια	600 Ω	0,1 Ω	±(1,2% + 2)
6 A	0,001 A	≤ 0,5 A: ±(3,5% + 20)	6 kΩ	0,001 kΩ
		±(3,0% + 10)	60 kΩ	0,01 kΩ
60 A	0,01 A	≤ 5 A: ±(3,0% + 10)	600 kΩ	0,1 kΩ
		±(2,5% + 10)	6 MΩ	0,001 MΩ
600 A	0,1 A	±(2,5% + 10)	60 MΩ	0,01 MΩ	±(1,2% + 2)
			Προστασία υπερφόρτωσης: 600 V d.c. ή 600 V a.c. Rms

Ακρίβεια: ± (% ένδειξης + βάρος του λιγότερο σημαντικού ψηφίου)

ΛΕΙΤΟΥΡΓΙΑ ΠΟΛΥΜΕΤΡΟΥ

ΠΡΟΣΟΧΗ! Για να προστατευτείτε από τον κίνδυνο ηλεκτροπληξίας, πριν ανοίξετε το περίβλημα της συσκευής, αποσυνδέστε τα καλώδια μέτρησης και σβήστε τον μετρητή.

Οδηγίες ασφάλειας

Μην λειτουργείτε το μετρητή σε ατμόσφαιρα με υπερβολική υγρασία, τοξικούς ή εύφλεκτους ατμούς σε εκρηκτική ατμόσφαιρα. Πριν από κάθε χρήση, ελέγξτε την κατάσταση του μετρητή και των καλωδίων μέτρησης, αν παρατηρήσετε τυχόν βλάβες, μην προχωρήσετε στην εργασία. Τα ελαττωματικά καλώδια πρέπει να αντικαθίστανται από

GR

καινούργια χωρίς ελαττώματα. Σε περίπτωση αμφιβολίας, επικοινωνήστε με τον κατασκευαστή. Κατά τη μέτρηση, κρατήστε τα καλώδια μέτρησης, άκρες μέτρησης μόνο πίσω από το μονωμένο τμήμα. Μην αγγίζετε με τα δάχτυλά σας τα σημεία μέτρησης ή τις αχρησιμοποίητες υποδοχές μετρητή. Πριν αλλάξετε το μετρούμενο μέγεθος, αποσυνδέστε τα καλώδια μέτρησης. Ποτέ μην ξεκινάτε εργασίες συντήρησης χωρίς να βεβαιωθείτε ότι τα καλώδια μέτρησης έχουν αποσυνδεθεί από το μετρητή και ότι ο μετρητής έχει απενεργοποιηθεί.

Αντικατάσταση μπαταριών

Το πολύμετρο απαιτεί τροφοδοσία από μπαταρίες, η ποσότητα και ο τύπος των οποίων αναφέρεται στα τεχνικά δεδομένα. Συνιστάται η χρήση αλκαλικών μπαταριών. Για να τοποθετήσετε τις μπαταρίες, ανοίξτε το περίβλημα του οργάνου ή το καπάκι της θήκης μπαταριών που βρίσκεται στην κάτω πλευρά του μετρητή. Πριν αποκτήσετε πρόσβαση στη θήκη μπαταριών, ίσως χρειαστεί να σύρετε το προστατευτικό του περιβλήματος του μετρητή. Συνδέστε τις μπαταρίες σύμφωνα με την επισήμανση των ακροδεκτών, κλείστε το περίβλημα ή το καπάκι της θήκης μπαταριών. Αν εμφανιστεί το σύμβολο της μπαταρίας, σημαίνει ότι οι μπαταρίες πρέπει να αντικατασταθούν με νέες. Έχοντας υπόψη την ακρίβεια των μετρήσεων, συνιστάται η αντικατάσταση των μπαταριών το συντομότερο δυνατόν, αφού εμφανιστεί το σύμβολο της μπαταρίας.

Ενεργοποίηση και απενεργοποίηση του μετρητή

Η ρύθμιση του διακόπτη μέτρησης στη θέση ΌFF θα αβήσει τον μετρητή. Οι άλλες θέσεις του διακόπτη τον ενεργοποιούν και σας επιτρέπουν να επιλέξετε το μέγεθος μέτρησης και την περιοχή του. Ο μετρητής έχει τη λειτουργία του αυτόματου τερματιομού σε περίπτωση αδράνειας εκ μέρους του χρήστη, μετά από περίπτου 15 λεπτά από την τελευταία αντίδραση του χρήστη, ο μετρητής θα απενεργοποιηθεί. Αυτό θα μειώσει την κατανάλωση των μπαταριών.

Σύνδεση των καλωδίων δοκιμής

Εάν τα βύσματα καλωδίων είναι εξοπλισμένα με προστατευτικά, τα τελευταία πρέπει να αφαιρεθούν πριν συνδέσετε τα καλώδια με τις υποδοχές. Συνδέστε τα καλώδια σύμφωνα με τις οδηγίες που περιέχονται στις οδηγίες. Στη συνέχεια, αφαιρέστε τα προστατευτικά του μέρους μέτρησης (εάν υπάρχουν) και πραγματοποίηστε μετρήσεις.

Κουμπί με σύμβολο φακού

Με το πάτημα αυτού του κουμπιού θα ενεργοποιηθεί ένας μικρός φακός τοποθετημένος στην μπροστινή όψη του μετρητή. Πιέζοντας ξανά το κουμπί, απενεργοποιείτε τον φακός.

Κουμπί VFC

Στην περίπτωση μέτρησης εναλλασσόμενης τάσης ή εναλλασσόμενου ρεύματος, με το πάτημα του κουμπιού, ο μετρητής θα μετάβει σε λειτουργία μέτρησης τάσης ή ρεύματος με μεταβλητή συχνότητα - V.F.C.

Κουμπί SEL

Πατώντας το κουμπί, μπορείτε να επιλέξετε το μετρούμενο μέγεθος στην περίπτωση των ρυθμίσεων του κύριου διακόπτη που περιγράφονται σε διάφορα μεγέθη.

ΠΡΑΓΜΑΤΟΠΟΙΗΣΗ ΜΕΤΡΗΣΕΩΝ

Ανάλογα με την τρέχουσα θέση του διακόπτη περιοχής μετρήσεων, στην οθόνη εμφανίζονται τέσσερα ψηφία. Όταν είναι απαραίτητο να αλλάξετε την μπαταρία, το πολυμέτρο σας ενημερώνει για αυτό, εμφανίζοντας το σύμβολο της μπαταρίας στην οθόνη. Στην περίπτωση που στην οθόνη εμφανίζεται η ένδειξη «-» πριν από τη μετρούμενη τιμή, σημαίνει ότι η τιμή μέτρησης έχει αντίστροφη πολικότητα σε σχέση με τη σύνδεση του μετρητή. Στην περίπτωση που στην οθόνη εμφανίζεταιμόνο το σύμβολο υπερφόρτωσης, αυτό σημαίνει την υπέρβαση της περιοχής μέτρησης, οπότε η περιοχή μέτρησης θα πρέπει να αλλάξει σε υψηλότερη.

Εάν η τιμή του μετρούμενου μεγέθους δεν είναι γνωστή, πρέπει να επιλέξετε την υψηλότερη περιοχή μέτρησης και να μειωθεί μετά την ανάγνωση της τιμής μέτρησης. Η μέτρηση μικρών μεγεθών σε περιοχή μεγάλων μεγεθών επιβαρύνεται με το μεγαλύτερο σφάλμα μέτρησης. Να προσέχετε ιδιαίτερα όταν μετράτε την υψηλότερη περιοχή τάσης για να αποφύγετε ηλεκτροπληξία.

ΠΡΟΣΟΧΗ! Μην επιτρέπετε η περιοχή μέτρησης του μετρητή να είναι μικρότερη από τη μετρούμενη τιμή. Αυτό μπορεί να οδηγήσει σε καταστροφή του μετρητή και να προκαλέσει ηλεκτροπληξία.

Η σωστή σύνδεση των καλωδίων είναι:

Κόκκινο καλώδιο στην υποδοχή με σήμανση ΡΟΜ

Μαύρο καλώδιο στην υποδοχή με σήμανση ΡΟΜ

Προκειμένου να επιτευχθεί η υψηλότερη δυνατή ακρίβεια μέτρησης, πρέπει να εξασφαλιστούν οι βέλτιστες συνθήκες μέτρησης. Η περιοχή θερμοκρασίας και υγρασίας δίνεται στον κατάλογο τεχνικών δεδομένων.

Παράδειγμα καθορισμού της ακρίβειας

Ακρίβεια: ± (% ένδειξης + βάρος του λιγότερο σημαντικού ψηφίου)

Μέτρηση της σταθερής τάσης: 1,396 V

Ακρίβεια: ±(0,8% + 5)

Υπολογισμός σφάλματος: 1,396 x 0,8% + 5 x 0,001 = 0,011168 + 0,005 = 0,016168

Αποτέλεσμα μέτρησης: 1,396 V ± 0,016 V

Μέτρηση τάσης

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανοη INPUT και COM. Τοποθετήστε τον κύριο διακόπτη στη θέση μέτρησης τάσης. Επιλέξτε το χαρακτήρα της προς μέτρηση τάσης με το κουμπί SEL. Συνδέστε τα καλώδια μέτρησης παράλληλα με το ηλεκτρικό κύκλωμα και διαβάστε το αποτέλεσμα της μέτρησης τάσης. Ποτέ μην μετράτε τάση υψηλότερη από τη μέγιστη περιοχή μέτρησης. Αυτό μπορεί να οδηγήσει σε καταστροφή του μετρητή και να προκαλέσει ηλεκτροπληξία. Μετά την επιλογή της χαμηλότερης περιοχής μέτρησης και όταν δεν είναι συνδεδεμένα τα

GR

καλώδια μέτρησης, στην οθόνη μπορεί να εμφανίζεται η μεταβαλλόμενη τιμή της μέτρησης. Αυτό είναι ένα φυσιολογικό φαινόμενο για την εξάλειψή του, αρκεί να κάνετε επαφή των άκρων των καλωδίων μέτρησης.

Μέτρηση έντασης εναλλασσόμενου ρεύματος με χρήση τσιμπίδας

Επιλέξτε την κατάλληλη περιοχή μέτρησης μὲ τον επιλογέα. Ανοίξτε την τσιμπίδα μέτρησης πιέζοντας το μοχλό. Τοποθετήστε μέσα στη τσιμπίδα ένα μόνο καλώδιο μέσω του οποίου το ρεύμα εναλλασσόμενου ρεύματος ρέει και κλείστε την. Βεβαιωθείτε ότι οι σιαγόνες της τσιμπίδας βρίσκονται σε στενή επαφή. Για την πιο ακριβή μέτρηση, βεβαιωθείτε ότι το καλώδιο βρίσκεται στο κεντρικό σημείο ανάμεσα στην τσιμπίδα. Αυτό διευκολύνεται από δείκτες χαραγμένους στις σιαγόνες της τσιμπίδας. Το σφάλμα που προκαλείται από την μην κεντρική τοποθέτηση του καλωδίου είναι 2,5% της μετρούμενης τιμής, αλλά μπορεί να αποφευχθεί μὲ την τοποθέτηση του καλωδίου στο κέντρο μέσα στις σιαγόνες. Διαβάστε το αποτέλεσμα μέτρησης. Μην αγγίζετε εκτεθειμένες αγώγιμες επιφάνειες κατά τη διάρκεια της μέτρησης. Αυτό μπορείνα προκαλέσει ηλεκτροπληξία!

Λειτουργία μέτρησης τάσης με χαμηλή αντίσταση εισόδου

Ο μετρητής σας επιτρέπει να μετρήσετε την τάση σε χαμηλή αντίσταση εισόδου, αυτό σας επιτρέπει να εξαλείψετε τις παρεμβολές που σχετίζονται με την παραμένουσα τάση. Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανοη INPUT και COM , τοποθετήστε τον επιλογέα στη θέση με την ένδειξη LowZ. Ποτέ μην μετράτε τάση υψηλότερη από τη μέγιστη περιοχή μέτρησης. Αυτό μπορεί να οδηγήσει σε καταστροφή του μετρητή και να προκαλέσει ηλεκτροπληξία.

Μέτρηση αντίστασης

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανση INPUT και COM , τοποθετήστε τον επιλογέα στη θέση με την ένδείξη Ω. Πιέστε SEL για να επιλέξετε τη μέτρηση αντίστασης - ενδείξεις AUTO και Ω. Συνδέστε τις άκρες μέτρησης με τους ακροδέκτες του μετρημένου στοιχείου και διαβάστε το αποτέλεσμα της μέτρησης. Για ακριβέστερα αποτελέσματα μέτρησης, αλλάξτε την περιοχή μέτρησης, εάν είναι απαραίτητο. Απαγορεύεται απολύπως η μέτρηση αντίστασης στοιχείων μέσω των σποίων ρέει ηλεκτρικό ρεύμα. Για μετρήσεις αντίστασης με υψηλή τιμή η μέτρηση μπορεί να διαρκέσει μερικά δευτερόλεπτα πριν σταθεροποιηθεί το αποτέλεσμα, είναι μια κανονική αντίδραση κατά τη μέτρηση μεγάλων αντιστάσεων. Πριν από την σύνδεση των άκρων μέτρησης με το μετρημένο στοιχείο, στην οθόνη υπάρχει το σύμβολο υπερφόρτωσης.

Δοκιμή αγωγιμότητας

Συνδέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανοη INPUT και COM , τοποθετήστε τον επιλογέα στη θέση με την ένδείξη Ω. Με το κουμπί SEL επιλέξτε τη δοκιμή αγωγιμότητας - ενδείξεις «σύμβολο του βομβητή» και Ω. Τοποθετήστε τις άκρες μέτρησης στο σημείο μέτρησης. Ο ενσωματωμένος βομβητής θα εκπέμψει ένα ηχητικό σήμα κάθε φορά που η μετρηθείσα αντίσταση πέσει κάτω από 60 Ω. Στην περιοχή από 60 Ω έως 120Ω, μπορεί επίσης να ακουστεί ο βομβητής. Απαγορεύεται απολύτως η δοκιμή της αγωγιμότητας στα κυκλώματα μέσω των οποίων ρέει ηλεκτρικό ρεύμα.

Δοκιμή διόδων

Συνόέστε τα καλώδια μέτρησης με τις υποδοχές με σήμανση INPUT και COM , τοποθετήστε τον επιλογέα στη θέση με την ένδείξη Ω. Επιλέξτε τη δοκιμή αγωγιμότητας χρησιμοποιώντας το κουμπί SEL - ενδείξεις «δίοδοι» και «V». Τοποθετήστε τα καλώδια μέτρησης στο τερματικά της διόδου. Στην οθόνη εμφανίζεται η τιμή της τάσης αγωγιμότητας ή το σύμβολο «OL» εάν η δίοδος δοκιμάζεται προς την αντίστροφη κατεύθυνση. Απαγορεύεται απολύτως η δοκιμή των διόδων μέσω των οποίων ρέει ηλεκτρικό ρεύμα.

Ανέπαφη ανίχνευση εναλλασσόμενης τάσης

Ο μετρητής κατέχει έναν αισθητήρα ο οποίος είναι σε θέση να ανιχνεύει ένα ηλεκτρομαγνητικό πεδίο που παράγεται από την εναλλασσόμενη τάση που είναι υψηλότερη από 90 V. Τοποθετήστε τον επιλογέα στη θέση NCV, αυτό θα επιβεβαιωθεί από ορατό σύμβολο «EF». Πλησιάστε τον αισθητήρα που βρίσκεται στην κορυφή της σταθερής μετρητικής σιαγόνας στον σημείο που θα ελεγχθεί για την παρουσία του ηλεκτρομαγνητικούπεδίου. Καθώς αυξάνεται η ένταση του ανιχνευμένου πεδίου, στην οθόνη θα είναι ορατές γραμμές. Όσο περισσότερες γραμμές, τόσο υψηλότερη είναι η ένταση, θα εκπέμπεται επίσης ο παλλόμενος ήχος και θα ανάψει ο οπίσθιος φωτισμός της οθόνης. Όσο υψηλότερη είναι η συχνότητα παλμών, τόσο μεγαλύτερη είναι η ένταση του εκπεμπόμενου ηλεκτρομαγνητικού πεδίου. Αυτή η μέτρηση μπορεί να χρησιμοποιηθεί, για παράδειγμα, για την ανίχνευση κρυφών καλωδίων της εναλλασσόμενης τάσης. Όστόσο, πρέπει να θυμόμαστε ότι η μέτρηση αυτή επηρεάζεται από πολλούς εξωτερικούς παράγοντες και μπορεί να διαταραχθεί από εξωτερικά ηλεκτρομαγνητικά πεδία. Μην βασίζεστε μόνο σε αυτή τη μέθοδο ανίχνευσης ζωντανών καλωδίων.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΥΛΑΞΗ

Σκουπίστε το μετρητή με ένα μαλακό πανί. Αφαιρέστε μεγαλύτερη βρωμιά με ένα ελαφρώς βρεγμένο πανί. Μην βυθίζετε το μετρητή σε νερό ή άλλο υγρό. Μη χρησιμοποιείτε διαλύτες, λειαντικά ή καυστικά μέσα για καθαρισμό. Να προσέχετε οι επαφές του μετρητή και των καλωδίων ελέγχου να είναι καθαρές. Καθαρίστε τις επαφές των καλωδίων μέτρησης με ένα πανί ελαφρά ποπισμένο με ισοπροπυλική αλκοόλη. Για να καθαρίσετε τις επαφές του μετρητή, πρέπει να απενεργοποιηθεί ο μετρητής και να αφαιρεθεί η μπαταρία. Γυρίστε το μετρητή και ανακινήστε το απαλά, ώστε να οι μεγαλύτερες ακαθαρσίες να φύγουν από τις συνδέσεις του μετρητή. Βουτήξτε ελαφρά το βαμβάκι με μπατονέτα σε ισοπροπυλική αλκοόλη και καθαρίστε με αυτό κάθε επαφή. Περιμένετε να εξατμιστεί το αλκοόλ και, στη συνέχεια, τοποθετήστε την μπαταρία. Ο μετρητής θα πρέπει να φυλάσσεται σε ξηρό μέρος στη συσκευασία της μονάδας που παρέχεται.
