ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 04-628 NEO tools

ΕΛΛΑΔΑ (GR) ΜΕΤΑΦΡΑΣΗ ΤΩΝ ΑΡΧΙΚΩΝ ΟΔΗΓΩΝ....53

ΕΛΛΑΔΑ (GR) ΜΕΤΑΦΡΑΣΗ ΤΩΝ ΑΡΧΙΚΩΝ ΟΔΗΓΓΩΝ Ηλεκτρικό χλοοκοπτικό δίκτυο 04-628

ΣΗΜΕΙΩΣΗ: ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ ΚΑΙ ΦΥΛΑΞΕΤΕ ΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

ΕΙΔΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΓΑΣ

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕ'ΙΑΣ ΓΙΑ ΤΗ ΧΡ'ΗΣΗ ΤΩΝ ΧΛΟΟΚΟΠΤΙΚΩΝ ΜΗΧΑΝΩΝ

Ασφάλεια κατά τη χρήση των χλοοκοπτικών μηχανών δικτύου στην πράξη

Οδηγίες

• Διαβάστε προσεκτικά τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και τη σωστή χρήση της μονάδας.
  • Ποτέ μην επιτρέπετε σε παιδία ή σε άτομα που δεν είναι εξοικειωμένα με τις οδηγίες λειτουργίας της συσκευής να τη χειρίζονται. Οι εθνικοί κανονισμοί ενδέχεται να καθορίζουν την ακριβή ηλικία του χειριστή.
• Ποτέ μην κουρεύετε όταν βρίσκονται κοντά σας άλλα άτομα, ιδίως παιδιά ή κατοικίδια ζώα.
  •Na θυμάστε ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για τα ατυχήματα ή τους κινδύνους που προκύπτουν για άλλους ανθρώπους ή το περιβάλλον.

ΠΡΟΕΤΟΙΜΑΣΙΑ

•Форάτε πάντα ανθεκτικά υποδήματα και μακριά παντελόνια όταν κουρεύετε. Μην χειρίζεστε το μηχάνημα με γυμνά πόδια ή με ανοιχτά σανδάλια. Αποφεύγετε τα κατεστραμμένα ρούχα που είναι πολύ φαρδιά ή που έχουν κρεμαστές τιράντες ή κορδέλες.
•Ελέγξτε προσεκτικά τον χώρο όπου θα λειτουργήσει η μονάδα και απομακρύνετε όλα τα αντικείμενα που θα μπορούσαν να εισέλθουν στη μονάδα.

•Ελέγχετε πάντα τα μαχαίρια, τις βίδες και τον εξοπλισμό συναρμολόγησης μαχαιριών για φθορά ή ζημιά πριν από τη χρήση. Αντικαταστήστε τα φθαρμένα ή κατεστραμμένα εξαρτήματα στα συγκροτήματα για να διατηρήσετε την ισορροπία. Αντικαταστήστε τις κατεστραμμένες ή δυσανάγνωστες πλάκες.
- Ελέγξτε το καλώδιο τροφοδοσίας και το καλώδιο επέκτασης για ζημιές ή φθορά πριν από τη χρήση. Εάν το καλώδιο έχει υποστεί ζημιά κατά τη χρήση, αποσυγδέστε το από την απευθείας παροχή ρεύματος.
ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΟ ΚΑΛΩΔΙΟ ΠΡΙΝ ΑΠΟΣΥΝΔΕΣΕΤΕ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ. Μην χρησιμοπαιείτε τη συσκευή εάν το καλώδιο έχει υποστεί ζημιά ή έχει καταστραφεί.

ΧΡΗΣΙΜΟΠΟΙΗΣΗ

- Οστά μόνο στο φως της ημέρας ή με καλό τεχνητό φωτισμό.

- Αποφύγετε το κούρεμα βρεγμένου χόρτου.

-Βεβαιωθείτε πάντα ότι τα πόδια σας σε μια κλίση στέκονται σταθερά.

- Έλα, μην τρέχεις ποτέ.

- Κουρέψτε κατά μήκος της πλαγιάς, ποτέ προς τα πάνω ή προς τα κάτω.

- Na είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε κατεύθυνση σε μια πλαγιά.

-Μην κουρεύετε σε υπερβολικά επικλινείς πλαγιές.

- Δώστε ιδιαίτερη προσοχή όταν κάνετε όπισθεν ή τραβάτε τη μονάδα προς το μέρος σας.

•Απενεργοποιήστε την κίνηση του κοπτικού στοιχείου, εάν η μονάδα πρέπει να γέρνει κατά τη μετακίνησή της σε επιφάνειες εκτός από γρασίδι και κατά τη μεταφορά της προς και από την περιοχή κοπής.

•Μην χρησιμοποιείτε τη συσκευή με κατεστραμμένα καλύμματα ή περιβλήματα ή χωρίς διάταξη ασφαλείας, π.χ. τα κλειστά καλύμματα χόρτου ή/και τους κάδους.

•Βάλτε τον κινητήρα προσεκτικά σε λειτουργία σύμφωνα με τις οδηγίες, φροντίζοντας τα πόδια να βρίσκονται μακριά από το στοιχείο κοπής.

•Μην γέρνετε το μηχάνημα κατά την εκκίνηση του κινητήρα, εκτός αν χρειάζεται να γείρετε το μηχάνημα κατά την εκκίνηση. Σε αυτή την περίπτωση, μην γέρνετε περισσότερο από όσο χρειάζεται και σηκώστε μόνο το μέρος που βρίσκεται μακριά από τον χειριστή.

- Μην θέτετε σε λειτουργία τη συσκευή ενώ στέκεστε μπροστά από το άνοιγμα εκκένωσης.

•Μην κρατάτε τα χέρια και τα πόδια σας κοντά σε περιστρεφόμενα μέρη. Βεβαιωθείτε ότι η θύρα εκτόξευσης δεν είναι φραγμένη ανά πάσα στιγμή.

-Μην μεταφέρετε τη συσκευή με τον κινητήρα σε λειτουργία.

- Σταματήστε τη συσκευή και βγάλτε το φις από την πρίζα. Βεβαιωθείτε ότι όλα τα κινούμενα μέρη δεν βρίσκονται σε κίνηση

- κάθε φορά που απομακρύνεστε από τη συσκευή,

- πριν καθαρίσετε ή πιέσετε την έξοδο,

- πριν από τον έλεγχο, τον καθαρισμό ή την επισκευή της συσκευής,

- μετά από χτύπημα από ξένο αντικείμενο. Ελέγξτε τη συσκευή για ζημιές και, εάν είναι απαραίτητο, πραγματοποιήστε επισκευές πριν από την επανεκκίνηση και τη λειτουργία της συσκευής εάν αρχίσει να δονείται υπερβολικά (ελέγξτε αμέσως)

- ελέγξτε για ζημιές,

- va antikataotήσετε ή va επισκευάσετε οποιοδήποτε κατεστραμμένο εξάρτημα,

- Ελέγξτε και σφίξτε τα χαλαρά μέρη.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

• Αποσυνδέστε την παροχή ρεύματος από την πρίζα και περιμένετε να σταματήσουν να περιστρέφονται οι λεπίδες πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης ή επισκευής.
  •Διατηρείτε όλα τα παξιμάδια, τα μπουλόνια και τις βίδες σε καλή κατάσταση για να είστε σίγουροι ότι η μονάδα θα λειπουργεί με ασφάλεια.
• Ελέγχετε συχνά το δοχείο χόρτου για φθορά ή ζημιά.
• Να είστε προσεκτικοί με μηχανήματα με πολλές λεπίδες, καθώς η περιστροφή ενός κοπτικού στοιχείου μπορεί να προκαλέσει την περιστροφή άλλων λεπίδων.
  •Na είστε προσεκτικοί κατά τη ρύθμιση της συσκευής, ώστε να αποφύγετε να μπουν τα δάχτυλά σας ανάμεσα στις κινούμενες λεπίδες και τα σταθερά μέρη της συσκευής.
• Αφήνετε πάντα τη μονάδα να κρυώσει πριν από την επόμενη εκκίνηση.
  •Na είστε προσεκτικοί όταν χειρίζεστε τα μαχαίρια, ακόμη και αν η μονάδα κίνησης είναι απενεργοποιημένη, καθώς τα μαχαίρια μπορεί να εξακολουθούν να περιστρέφονται.
• Αντικαταστήστε, για λόγους ασφαλείας, τα φθαρμένα ή κατεστραμμένα εξαρτήματα. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και εξοπλισμό.

ΣΥΣΤΑΣΕΙΣ ΓΙΑ ΕΞΟΠΛΙΣΜΟ ΚΑΤΗΓΟΡΓΙΑΣ ΙΙ

Η μονάδα πρέπει να τροφοδοτείται από μια συσκευή προστασίας από ρεύμα κατάλοιπου (RCD) με ρεύμα ενεργοποίησης το πολύ 30 mA.

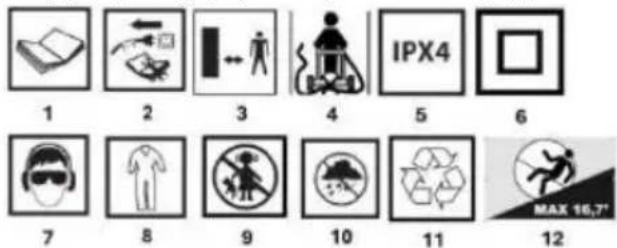

Επεξήγηση των χρησιμοποιούμενων εικονογραμμάτων

1 2 3 4 IPX4 5 6 7 8 9 10 11 MAX 96.72 12

1. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε τις οδηγίες λειτουργίας

2. Κρατήστε τους παρευρισκόμενους σε κατάλληλη απόσταση

3. προσέξτε τις αιχμηρές άκρες των μαχαιριών. Τα μαχαίρια

περιστρέφονται όταν ο κινητήρας είναι απενεργοποιημένος - Τραβήξτε το φις από την πρίζα πριν από τη συντήρηση ή αν το καλώδιο ρεύματος έχει υποστεί ζημιά

1. Κρατήστε το εύκαμπτο καλώδιο τροφοδοσίας μακριά από το στοιχείο κοπής.

Κατηγορία προστασίας IPX4

1. Δεύτερη κατηγορία προστασίας

2. να χρησιμοποιείτε εξοπλισμό ατομικής προστασίας (γυαλιά ασφαλείας, ωτοασπίδες)

3. χρήση προστατευτικού ρουχισμού

4. va κρατάτε τα παιδιά μακριά από το εργαλείο

5. Προστατεύστε τη συσκευή από την υγρασία

6. ανακύκλωση

7. Μέγιστη κλίση για εργασία

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΕΦΑΡΜΟΓΗ

Το ηλεκτρικό χλοοκοπτικό μηχάνημα είναι μονωμένο μηχάνημα κατηγορίας II. Κινείται από μονοφασικό μοτέρ εναλλασσόμενου ρεύματος. Η χλοοκοπτική μηχανή έχει σχεδιαστεί για το κούρεμα του γκαζόν στον κήπο του στιπιού. Χρησιμοποιείτε μόνο εξαρτήματα κατάλληλα για αυτό το μηχάνημα και ακολουθήστε τις οδηγίες του εγχειριδίου λειτουργίας. Το γρασίδι πρέπει να κουρεύεται σε ομοιόμορφες λωρίδες. Η χλοοκοπτική μηχανή μπορεί να σπρώχνεται ή να τραβιέται. Η χλοοκοπτική μηχανή προορίζεται μόνο για ερασιτεχνική χρήση.

Μην κάνετε κακή χρήση της συσκευής.

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΕΛΥΔΩΝ

Η αρίθμηση που ακολουθεί αναφέρεται στα εξαρτήματα της μονάδας που απεικονίζονται στις γραφικές σελίδες του παρόντος εγχειριδίου.

1. Steering wheel

2.Switch μοχλός

1. Safety kouμπ

2. Upper κουμπί στερέωσης οδηγού

5.Power kalώδιο

1. Top odnyós

7.Grass λαβή δεξαμενής

8.Κάτω οδηγός

9.Grass δοχείο

1. Bottom odnyóς στερέωσης κουμπί

11.Πίσω τροχοί

12.Μπροστινοί τροχοί

13.Καπάκι του δείκτη πλήρωσης κάδου.

14.Υποδοχή καλωδίου

15.Κάλυμμα εξόδου γκαζόν

16.Μοχλός ρύθμισης ύψους κοπής

17.Λαβή μεταφοράς

18.Blade

19.Επίπεδο ύψους κοπής

* Ενδέχεται να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος.

ΠΡΟΕΤΟΙΜΑΣΓΙΑ ΓΙΑ ΕΡΓΑΣΓΙΑ

Εγκατάσταση του οδηγού

Τοποθετήστε τον κάτω οδηγό

•Σηκώστε την κάτω ολίσθηση (8) στην επιθυμητή θέση και, στη συνέχεια, ασφαλίστε την στη θέση της με το κουμπί στερέωσης της ολίσθησης (10).

- Απελευθερώστε το κουμπί ασφάλισης (10) και περιστρέψτε τον κάτω οδηγό (8) στη σωστή θέση και, στη συνέχεια, ασφαλίστε το κουμπί για να ασφαλίσετε την κάτω λαβή στη θέση της. Συναρμολογήστε τον άνω οδηγό (6) στον κάτω οδηγό (8) χρησιμοποιώντας το κουμπί και τη ροδέλα ασφάλισης του οδηγού

Εγκατάσταση εμπορευματοκιβωτίων χόρτου

•Τοποθετήστε το επάνω μέρος του δοχείου (9) σε μια επίπεδη επιφάνεια, εισάγετε τις γλωττίδες της λαβής στις οπές και, στη συνέχεια,

πιέστε τη λαβή προς τα κάτω για να ασφαλίσει στη θέση της.

• Για να τοποθετήσετε τη χοάνη χόρτου στο χλοοκοπτικό, ανασηκώστε το προστατευτικό απόρριψης χόρτου (15) από το χλοοκοπτικό και τοποθετήσε τη χοάνη χόρτου στις γλωττίδες που βρίσκονται στο μεταλλικό σφιγκτήρα στο χλοοκοπτικό.

Σύνδεση της παροχής ρεύματος

Η τάση του δικτύου πρέπει να είναι η αναγραφόμενη στην πινακίδα τύπου (230V-240V 50Hz). Η προστασία ρεύματος δικτύου πρέπει να είναι τουλάχιστον 10A.

- Ασφαλίστε το καλώδιο τροφοδοσίας (5) του χλοοκοπτικού μηχανήματος.

- Τοποθετήστε το βύσμα της χλοοκοπτικής μηχανής στην υποδοχή σύνδεσης του καλωδίου προέκτασης. Ασφαλίστε το καλώδιο προέκτασης για να μην πέσει και αποσυνδεθεί.

ΛΕΙΤΟΥΡΓΙΑ / ΡΥΘΜ'ΙΣΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

•Μην θέτετε σε λειτουργία τη συσκευή μέχρι να συναρμολογηθεί πλήρως. Ελέγχετε πάντα το καλώδιο προέκτασης για σημάδια ζημιάς πριν ενεργοποιήσετε τη συσκευή- χρησιμοποιείτε μόνο ένα καλώδιο προέκτασης που δεν έχει υποστεί ζημιά.

Προσοχή: Ένα κατεστραμμένο καλώδιο προέκτασης μπορεί να είναι πολύ επικίνδυνο! Δημιουργεί κίνδυνο για τη ζωή και την υγεία του χρήστη

- Όταν προσπαθείτε να λειτουργήσετε το χλοοκοπτικό σε ψηλό γρασίδι, ο κινητήρας μπορεί να υπερθερμανθεί και να υποστεί βλάβη.

Ενεργοποίηση της χλοοκοπτικής μηχανής:

•Για να εκκινήσετε το χλοοκοπτικό, πατήστε και κρατήστε πατημένο το κουμπί ασφαλείας (3) τραβήξτε το μοχλό του διακόπτη (2). προς το τιμόνι (1). Αφού ακολουθήσετε τα βήματα με τη σειρά που παρουσιάστηκαν προηγουμένως, το χλοοκοπτικό θα ξεκινήσει.

•Για να απενεργοποιήσετε το χλοοκοπτικό, αφήστε το μοχλό του διακόπτη (2).

Σημείωση: Δεν χρειάζεται να πατήσετε ή να κρατήσετε πατημένο το κουμπί ασφαλείας (3) μόλις η μονάδα εκκινήσει.

Ρύθμιση ύψους κουρέματος

Προειδοποίηση! Απενεργοποιήστε το χλοοκοπτικό απελευθερώνοντας το μοχλό του διακόπτη και περιμένετε να σταματήσει ο κινητήρας και η λεπίδα πριν ρυθμίσετε το ύψος κοπής, οι λεπίδες συνεχίζουν να περιστρέφονται για μερικά δευτερόλεπτα μετά την απενεργοποίηση του μηχανήματος, μια περιστρεφόμενη λεπίδα μπορεί να προκαλέσει τραυματισμό.

Για το πρώτο κούρεμα της σεζόν ή μετά από μεγάλο χρονικό διάστημα από το τελευταίο κούρεμα, επιλέξτε τη ρύθμιση υψηλής κοπής πιέζοντας το μοχλό (16).

Συμβουλές: Για μακρύ γρασίδι, ξεκινήστε το κούρεμα με την υψηλότερη ρύθμιση και στη συνέχεια μειώστε σταδιακά το ύψος κοπής.

Πότε και πώς να στήνετε και να κατεβάζετε μια λεκάνη συλλογής χόρτου

Πριν θέσετε σε λειτουργία το χλοοκοπτικό μηχάνημα, τοποθετήστε τη θήκη χόρτου (9), λεπτομέρειες για την τοποθέτηση της θήκη χόρτου παραπάνω. Όταν το χλοοκοπτικό λειτουργεί, ένα φύσημα αέρα από την περιστρεφόμενη λεπίδα ωθεί προς τα έξω το πτερύγιο ένδειξης χόρτου (13). Όταν ο συλλέκτης χόρτου είναι γεμάτος, το πτερύγιο ένδειξης θα ακουμπάει επίπεδη

Αποσύνδεση δοχείου χόρτου

Σημείωση: Αδειάστε τη δεξαμενή (9) όταν είναι γεμάτη για να αποφύγετε το μπλοκάρισμα της εξόδου και την άσκοτην υπερφόρτωση του κινητήρα. Αποσυνδέστε τη χοάνη χόρτου εκτελώντας τα ακόλουθα βήματα:

- Ανασηκώστε την πίσω προστασία εξόδου χόρτου που βρίσκεται πάνω από το δοχείο χόρτου (15).

- Σηκώστε τη χοάνη χόρτου (9) προς τα πάνω για να την αποσυνδέσετε από το σώμα του χλοοκοπτικού.

•Χαμηλώστε την πίσω προστασία εξόδου χόρτου (15) προς τα κάτω.

Σημείωση: Κατά το κούρεμα, τοποθετήστε με ασφάλεια το καλώδιο προέκτασης στο πεζοδρόμιο, στο μονοπάτι ή σε περιοχές που έχουν ήδη κουρευτεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Οταν ο κινητήρας σβήσει, η λεπίδα (18) συνεχίζει να περιστρέφεται για μερικά δευτερόλεπτα, γι' αυτό μην αγγίζετε την κάτω πλευρά του χλοοκοπτικού μέχρι να σταματήσει η λεπίδα!

Προειδοποίηση! Κατά το κούρεμα, μην αφήνετε τον κινητήρα να λειτουργεί υπό υπερφόρτωση. Όταν συμβεί υπερφόρτωση του κινητήρα, η ταχύτητα του κινητήρα επιβραδύνεται και θα ακούσετε μια αλλαγή στον ήχο του κινητήρα, όταν συμβεί αυτό, σταματήστε το κούρεμα, αφήστε το μοχλό του διακόπτη και αυξήστε το ύψος κοπής. Η αποτυχία αυτή μπορεί να προκαλέσει ζημιά στο μηχάνημα.

Επιλέξτε το ύψος κοπής που είναι κατάλληλο για το επιθυμητό ύψος χόρτου. Εάν είναι απαραίτητο, κουρέψτε σε πολλά περάσματα, έτσι ώστε το μέγιστο ύψος κοπής χόρτου σε ένα πέρασμα να είναι 4 cm.

Όταν κουρεύετε, βεβαιωθείτε ότι αποφεύγετε περιοχές που θα μπορούσαν να εμποδίσουν την ελεύθερη κίνηση του καλωδίου προέκτασης.

Λεπίδα

Αποσυνδέετε πάντα το χλοοκοπτικό από την παροχή ρεύματος πριν ελέγξετε τη λεπίδα (18) με οποιονδήποτε τρόπο. Όταν ο κινητήρας σταματήσει, να θυμάστε ότι η λεπίδα (18) θα συνεχίσει να λειτουργεί για λίγα δευτερόλεπτα πριν σταματήσει. Ποτέ μην επιχειρήσετε να σταματήσετε τη λεπίδα (18). Ελέγχετε σε τακτά χρονικά διαστήματα ότι η λεπίδα είναι σωστά τοποθετημένη, ότι βρίσκεται σε καλή κατάσταση και ότι είναι καλά ακονισμένη. Αντικαταστήσε την εάν είναι απαραίτητο.

Εάν η περιστρεφόμενη λεπίδα (18) προσκρούσει σε οποιοδήποτε αντικείμενο, σταματήστε το χλοοκοπτικό και περιμένετε μέχρι η λεπίδα να σταματήσει εντελώς. Στη συνέχεια, ελέγξτε την κατάσταση της λεπίδας (18) και της υποδοχής της λεπίδας. Αντικαταστήστε αμέσως τη λεπίδα (18) εάν έχει υποστεί ζημιά.

ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Προειδοποίηση! Σταματήστε το χλοοκοπτικό και αφαιρέστε το φις (5) από την παροχή ρεύματος πριν αφαιρέσετε τη θήκη χόρτου (9).

Τραβάτε πάντοτε το φις από το φις πριν από οποιαδήποτε εργασία συντήρησης ή καθαρισμού!

Σημείωση: Για να εξασφαλίσετε μακροχρόνια και αξιόπιστη λειτουργία, εκτελείτε τακτικά την ακόλουθη συντήρηση:

• Ελέγξτε για εμφανή ελαπώματα, όπως χαλαρή, μετατοπισμένη ή κατεστραμμένη λεπίδα, χαλαρά εξαρτήματα και φθαρμένα ή κατεστραμμένα εξαρτήματα του χλοοκοπτικού μηχανήματος.
• Ελέγξτε ότι τα καλύμματα και τα προστατευτικά είναι άθικτα και σωστά στερεωμένα στο χλοοκοπτικό.
• Πραγματοποιήστε την απαραίτητη συντήρηση/επιθεώρηση ή επισκευή πριν από τη λειτουργία του χλοοκοπτικού μηχανήματος.

Προειδοποίηση: Θυμηθείτε να αναζητήσετε επαγγελματική εξουσιοδοτημένη υπηρεσία όταν αντικαθιστάτε τη λεπίδα.

Προειδοποίηση: Ποτέ μην εκτελείτε εργασίες συναρμολόγησης ή ρύθμισης με την παροχή ρεύματος συνδεδεμένη στο χλοοκοπτικό. Βεβαιώνεστε πάντα ότι το κουμπί τροφοδοσίας βρίσκεται στη θέση απενεργοποίησης και ότι το βύσμα τροφοδοσίας έχει αποσυνδεθεί από το καλώδιο προέκτασης.

Καθαρισμός:

•Μην ψεκάζετε τη συσκευή με νερό. Η εισροή νερού μπορεί να προκαλέσει ζημιά σε εξαρτήματα όπως ο διακόπτης/το βύσμα και ο ηλεκτροκινητήρας.
- Καθαρίστε τη μονάδα με πανί, βούρτσα χειρός κ.λπ.

Απαιτείται διαβούλευση με την Υπηρεσία:

Εάν το χλοοκοπτικό χτυπήσει σε κάποιο αντικείμενο.
Εάν ο κινητήρας σταματήσει ξαφνικά
Εάν η λεπίδα είναι λυγισμένη (μην ευθυγραμμίσετε!)
Εάν ο άξονας του κινητήρα είναι λυγισμένος (μην ευθυγραμμίσετε!)

Συνιστάται η αντικατάσταση της λεπίδας του χλοοκοπτικού (18) στο τέλος της περιόδου κοπής. Να αντικαθιστάτε πάντα τη λεπίδα του χλοοκοπτικού σε εξουσιοδοτημένο κέντρο σέρβις (απαιτείται μέτρηση ζυγοστάθμισης της λεπίδας).

Μια μη ισορροπημένη λεπίδα (18) προκαλεί βίαιους κραδασμούς του χλοοκοπτικού και κίνδυνο ατυχήματος!

Έλεγχος του κιβωτίου συλλογής χόρτου και τυχόν κατεστραμμένων εξαρτημάτων

Ελέγχετε τη δεξαμενή χόρτου για σημάδια φθοράς σε πιο συχνά διαστήματα.

Αντικαταστήστε τυχόν φθαρμένα ή κατεστραμμένα εξαρτήματα.

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά για τη συντήρηση.

Το εξάρτημα που εκτίθεται στη μεγαλύτερη φθορά είναι η λεπίδα. Ελέγχετε την κατάσταση της λεπίδας και της υποδοχής της σε τακτά χρονικά διαστήματα. Όταν η λεπίδα έχει φθαρεί, αντικαταστήστε την. Εάν υπάρχει υπερβολικός κραδασμός του χλοοκοπτικού μηχανήματος, αυτό αποτελεί ένδειξη ότι η λεπίδα δεν είναι σωστά ζυγοσταθμισμένη ή παραμορφωμένη λόγω πρόσκρουσης. Σε αυτή την περίπτωση, αντικαταστήστε τη λεπίδα.

Αποθήκευση της χλοοκοπτικής μηχανής:

• Αποσυνδέστε το καλώδιο τροφοδοσίας (5).
• Αφήστε τον κινητήρα να κρυώσει για περίπου 30 λεπτά.

• Ελέγξτε, επισκευάστε ή αντικαταστήστε οποιοδήποτε καλώδιο ρεύματος παρουσιάζει σημάδια φθοράς ή ζημιάς.
• Σφίξτε ή αντικαταστήστε τα φθαρμένα, χαλαρά ή κατεστραμμένα εξαρτήματα και καθαρίστε τα σχολαστικά.
• Καθαρίστε σχολαστικά το εξωτερικό της μονάδας με μια μαλακή βούρτσα και ένα πανί. Μην χρησιμοποιείτε νερό, διαλύτες ή γυαλιστικά. Απομακρύνετε όλα τα χόρτα και τη βρωμιά, ειδικά από τους αεραγωγούς.
• Γυρίστε τη μονάδα στο πλάι και καθαρίστε τη λεπίδα και το προστατευτικό της. Εάν υπάρχουν χόρτα πάνω ή γύρω από τη λεπίδα, αφαιρέστε τα με ένα ξύλινο ή πλαστικό εργαλείο για να προστατέψετε τη λεπίδα.
• Για να προστατέψετε το χλοοκοπτικό από τη σκουριά, σκουπίστε όλα τα εκτεθειμένα μεταλλικά μέρη με ένα πανί εμποτισμένο με λάδι ή ψεκάστε με ελαφρύ γράσο.
• Φυλάξτε το χλοοκοπτικό και το καλώδιο προέκτασης σε κλειστό και στεγνό μέρος μακριά από παιδιά για να αποφύγετε μη εξουσιοδοτημένη χρήση ή ζημιά.
  • Καλύψτε χαλαρά με μουσαμά για επιπλέον προστασία.
• Σε περίπτωση μεταφοράς, θυμηθείτε να ασφαλίσετε τη μονάδα σωστά στο όχημα.
• Για να μειώσετε τον αποθηκευτικό χώρο του χλοοκοπτικού, η επάνω λαβή μπορεί να αναδιπλωθεί προς τα κάτω.

Σημείωση: Μην πιέζετε προς τα κάτω το ηλεκτρικό καλώδιο (5) όταν διπλώνετε τη λαβή. Βεβαιωθείτε ότι δεν κολλάει ή δεν μπλέκεται όταν διπλώνετε ή ξεδιπλώνετε την επάνω λαβή.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πάντα να τραβάτε το φις από το ρεύμα και να περιμένετε να σταματήσει η λεπίδα πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης ή καθαρισμού.

Σύμπτωμα	Πιθανό πρόβλημα	Λύση
Η συσκευή δεν λειτουργεί	Απενεργοποίηση	Ενεργοποιήστε την παροχή ρεύματος
	Ελαττωματική πρίζα ρεύματος	Χρησιμοποιήστε μια λειτουργική πρίζα
	Ελαττωματικό καλώδιο επέκτασης	Ελέγξτε, αντικαταστήστε αν έχει υποστεί ζημιά.
	Πολύ ψηλό γρασίδι	Αύξηση του ύψους κοπής
	Έχει ενεργοποιηθεί η προστασία ασφαλείας/υπερφόρτω σης	Αφήστε το να κρυώσει για λίγα λεπτά και αυξήστε το ύψος κοπής.Μην ενεργοποιείτε το μοχλό του διακόπτη αυτή τη στιγμή, καθώς αυτό θα αυξήσει το χρόνο επαναφοράς του προστατευτικού ασφαλείας
Το χλοοκοπτικό λειτουργεί περιοδικά	Ελαττωματικό καλώδιο επέκτασης	Ελέγξτε, αντικαταστήστε εάν έχει υποστεί ζημιά
	Το δοχείο χόρτου είναι γεμάτο.	Αδειάστε το δοχείο χόρτου.
	Η εσωτερική καλωδίωση του χλοοκοπτικού έχει υποστεί ζημιά	Επικοινωνήστε με την υπηρεσία
Το χλοοκοπτικό δεν λειτουργεί σωστά	Πολύ χαμηλό ύψος κοπής	Αύξηση του ύψους κοπής
	Η λεπίδα κοπής τραντάζει το γρασίδι ή αποτυγχάνει να κόψει	Αντικαταστήστε τη λεπίδα
	Η κάτω πλευρά του μηχανήματος έχει φρακάρει έντονα	Καθαρίστε τη συσκευή
	Λεπίδα τοποθετημένη ανάποδα	Στερεώστε τη λεπίδα στη σωστή θέση
Η λεπίδα κοπής δεν περιστρέφεται	Μπλοκαρισμένη λεπίδα κοπής	Σοβαρή βλάβη - συνιστάται επικοινωνία με την υπηρεσία
	Παξιμάδι/βίδα λεπίδας χαλαρό.	Σφίξτε το παξιμάδι/βίδα της λεπίδας
Υπερβολικοί κραδασμοί/θόρ υβος	Παξιμάδι/βίδα λεπίδας χαλαρό	Σφίξτε το παξιμάδι/βίδα της λεπίδας
	Ελαττωματική λεπίδα κοπής	Αντικαταστήστε τη λεπίδα

TEXNIK'ΕΣ ΠΡΟΔΙΑΓΡΑΦ'ΕΣ

ΔΕΔΟΜΕΝΑ ΑΞΙΟΛΟΓΗΣΗΣ

Ηλεκτρικό χλοοκοπτικό 04-628
Παράμετρος	Αξία
Τάση τροφοδοσίας	230-240 V a.c.
Συχνότητα τροφοδοσίας	50 Hz
Όνομαστική ισχύς	1600 W
Ταχύτητα ατράκτου χωρίς φορτίο	3200 /min
Βαθμός προστασίας	IPX4
Διάμετρος κουρέματος	380 mm
Εύρος ύψους κοπής	25-75 mm
Αριθμός θέσεων ύψους κοπής	6
Ικανότητα συλλογής χόρτων	45 l
Κατηγορία προστασίας	II
Μάζα	12,6 kg
Έτος παραγωγής	2024
04-628 υποδεικνύει τόσο τον τύπο όσο και την ονομασία του μηχανήματος.

ΔΕΔΟΜ'ΕΝΑ ΘΟΡ'ΥΒΟΥ ΚΑΙ ΔΟΝ'ΗΣΕΩΝ

Επίπεδο ηχητικής πίεσης	Lp_A = 81,6 dB(A) K=3 dB(A)
Επίπεδο ηχητικής ισχύος	Lw_A = 93,7 dB(A) K=3 dB(A)
Τιμές επιτάχυνσης κραδασμών	a_h = 1,22 m/s^2 K=1,5 m/s^2

Πληροφορίες για το θόρυβο και τους κραδασμούς

Η στάθμη εκπομπής θορύβου του εξοπλισμού περιγράφεται από: τη στάθμη εκπεμπόμενης ηχητικής πίεσης Lρα και τη στάθμη ηχητικής ισχύος Lwα (όπου Κ δηλώνει την αβεβαιότητα μέτρησης). Οι δονήσεις που εκπέμπονται από τον εξοπλισμό περιγράφονται από την τιμή επιτάχυνσης των δονήσεων aₕ (όπου Κ η αβεβαιότητα μέτρησης).

Η στάθμη ηχητικής πίεσης Lp A , η στάθμη ηχητικής ισχύος Lw A και η τιμή επιτάχυνσης κραδασμών α h που αναφέρονται στις παρούσες οδηγίες έχουν μετρηθεί σύμφωνα με το πρότυπο EN 60335-2-77. Το επίπεδο δόνησης α h που δίνεται μπορεί να χρησιμοποιηθεί για τη σύγκριση του εξοπλισμού και για την προκαταρκτική εκτίμηση της έκθεσης σε δονήσεις.

Το αναφερόμενο επίπεδο κραδασμών είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της μονάδας. Εάν η μονάδα χρησιμοποιηθεί για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, το επίπεδο κραδασμών ενδέχεται να αλλάξει. Ένα υψηλότερο επίπεδο κραδασμών θα επηρεαστεί από ανεπαρκή ή πολύ σπάνια συντήρηση της μονάδας. Οι παραπάνω λόγοι ενδέχεται να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς κατά τη διάρκεια ολόκληρης της περιόδου εργασίας.

Για να εκτιμηθεί με ακρίβεια η έκθεση σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι κατά τις οποίες η μονάδα είναι απενεργοποιημένη ή όταν είναι ενεργοποιημένη αλλά δεν χρησιμοποιείται για εργασία. Όταν όλοι οι παράγοντες εκτιμώνται με ακρίβεια, η συνολική έκθεση σε δονήσεις μπορεί να είναι σημαντικά χαμηλότερη.

Για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως η κυκλική συντήρηση του μηχανήματος και των εργαλείων εργασίας, η εξασφάλιση επαρκούς θερμοκρασίας για τα χέρια και η σωστή οργάνωση της εργασίας.

ΠΡΟΣΤΑΣΓΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζὶ με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Επικοινωνήστε με τον αντιπρόσωπο του προϊόντος σας ή την τοτική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν ουσίες που δεν είναι φιλικές προς το περιβάλλον. Ο εξοπλισμός που δεν ανακυκλώνεται αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπινη υγεία.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (εφεξής: "GTX Poland ") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περεχομένου του παρόντος εγχειρίδου (εφεξής "Εγχειρίδο"), συμπεριλαμβανομένων μεταξύ άλλων. Όλα τα πνευματικά δικαιώματα επί του περεχομένου του παρόντος εγχειρίδου (εφεξής: "Εγχειρίδο"), συμπεριλαμβανομένων μεταξύ άλλων του κεμένου, των φωτογραφιών, των διαγραμμάτων, των σχεδίων, καθώς και της σύνθεσής του, ανήκουν αποκλειστικά στην GTX Poland και υπόκεινται σε νομική προστασία σύμφωνα με τον νόμο της 4ης Εφερουραίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (δηλ. Εφημερίδα της Κυβερνήσεως 2006 αριθ. 90, σημείο 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίεωση, τροποποίηση για εμποτρικούς σκοπούς ολόκληρου του εγχειρίδου καθώς και των επιμέρους σταχείων του χωρής τη γραπτή συγκατάθεση της GTX Poland απαγορεύεται αυστηρά και μπορεί να επιφέρει αστικές και ποινικές ευθύνες.

Δήλωση συμμόρφωσης ΕΚ

Κατασκευαστής: Sp. z o.o. Sp.k,

2/4 Pograniczna Street 02-285 Βαρσοβία

Προϊόν:

Μοντέλο: 04-628

Εμπορική ονομασία: NEO TOOLS

Σειριακός αριθμός: 00001 ÷ 99999

Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλου έγγραφα:

Οδηγία 2006/42/ΕΚ για τα μηχανήματα

Οδηγία ηλεκτρομαγνηπικής συμβατότητας 2014/30/ΕΕ

Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ

Οδηγία 2000/14/ΕΚ για τις εκπομπές θορύβου, όπως τροποποιήθηκε από την 2005/88/ΕΚ

Εγγυημένη στάθμη ηχητικής ισχύος LWA= 96 dB(A)

Μετρούμενη στάθμη ηχητικής ισχύος LWA= 94 dB(A) K=2 dB(A)

Και πληροί τις απαιτήσεις των προτύπων:

EN 62841-1:2015+AC:2015+A11:2022- EN IEC 62841-4-3:2021+A11:2021

EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-

2:2019+A1:2021, EN IEC 61000-3-11: 2019, EN 61000-3-

3:2013+A1:2019+A2:2021

EN IEC 63000:2018

Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων.

Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο:

Υπογράφεται εξ ονόματος:

Υπεύθυνος τεχνικής τεκμηρίωσης GTX Πολωνία

Βαρσοβία, 2024-07-04

ESPAÑA (ES)
