ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WB 11-125 Quick METABO

Πρωτότυπο οδηγιών χρήσης

Αξιότιμε πελάτη,

σας εὐχαριστούμε για την εμπιστοσύνη που μας δείξατε κατά την αγορά του καινούργιου σας ηλεκτρικού εργαλείου της Metabo. Κάθε ηλεκτρικό εργαλείο της Metabo δοκιμάζεται προσεκτικά και υπάγεται στους αυστηρούς ποιοτικούς ελέγχους της Metabo, για τη διασφάλιση της ποιότητας. Η διάρκεια ζωής ενός ηλεκτρικού εργαλείου εξαρτάται, πάντως, σε μεγάλο βαθμό από εσὰς τους ἰδιους. Προσέξτε παρακαλώ τις προκείμενες οδηγίες χρήσης καθώς και τα συνημμένα έγγραφα. Με όσο μεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικό σας εργαλείο της Metabo, τόσο μεγαλύτερο θα είναι και το διάστημα που θα σας προσφέρει αξιόπιστα τις υπηρεσίες του.

Περιεχόμενα

1 Δήλωση πιστότητας
2 Χρήση σύμφωνα με το σκοπό προορισμού
3 Γενικές υποδείξεις ασφαλείας
4 Ειδικές υποδείξεις ασφαλείας
5 Επισκόπηση
6 Ιδιαίτερες ιδιότητες του προϊόντος
7 Θέση σε λειτουργία
8 Τοποθέτηση του δίσκου τροχίσματος
9 Χρήση
10 Καθαρισμός
11 Άρση βλαβών
12 Εξαρτήματα
13 Επισκευή
14 Προστασία περιβάλλοντος
15 Τεχνικά στοιχεία

1 Δήλωση πιστότητας

Δηλώνουμε με ιδία ευθύνη, ότι το προϊόν αυτό αντιστοιχεί στις προδιαγραφές και στις οδηγίες που αναφέρονται στη σελίδα 2.

2 Χρήση σύμφωνα με το σκοπό προορισμού

Τα εργαλεία με γνήσια εξαρτήματα Metabo είναι κατάλληλα για εργασίες τροχίσματος και κοπής σε μέταλλο, σκυρόδεμα (μπετόν), πέτρα και παρόμοια υλικά χωρίς χρήση νερου. Τα εργαλεία είναι εξοπλισμένα με έναν ειδικό άξονα. Γι' αυτό το λόγο επιτρέπεται να χρησιμοποιείται μόνο το παξιμάδι σύσφιγξης "Quick-Stop" της Metabo, που παραδίδεται μαζί με το εργαλείο

Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση του εργαλείου την αποκλειστική ευθύνη φέρει ο χρήστης.

Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνωρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις ασφαλείας.

3 Γενικές υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις

οδηγίες. Η μη τήρηση των παρακάτω υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε με προσοχή και πλήρως τις συνημμένες υποδείξεις ασφαλείας καθώς και τις οδηγίες χρήσης. Φυλάξτε όλα τα συνημμένα έγγραφα και παραχωρήστε σε άλλους το ηλεκτρικό εργαλείο σας μόνο μαζί με αυτά τα έγγραφα.

4 Ειδικές υποδείξεις ασφαλείας

4.1 Κοινές υποδείξεις ασφαλείας για τις εργασίες τροχίσματος και κοπής:

a) Autó to ηλεκτρικό εργαλείο μπορεί να χρησιμοποιηθεί ως λειαντήρας και εργαλείο τροχού κοπης. Προσέξτε όλες τις υποδείξεις ασφαλείας, οδηγίες, παραστάσεις και στοιχεία, που λαμβάνετε μαζί με το εργαλείο. Σε περίπτωση που δεν τηρήσετε τις ακόλουθες υποδείξεις, μπορούν να προκληθούν ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

β) Αυτό το ηλεκτρικό εργαλείο είναι ακατάλληλο για λείανση με γυαλόχαρτο, εργασίες με συρματόβουρτσες και στίλβωση. Οι χρήσεις, για τις οποίες δεν προβλέπεται το ηλεκτρικό εργαλείο, μπορούν να προκαλέσουν επικίνδυνες καταστάσεις και τραυματισμούς.

γ) Μη χρησιμοποιείτε κανένα εξάρτημα, το οποίο δεν προβλέπεται και δε συνίσταται από τον κατασκευαστή ειδικά για αυτό το

ηλεκτρικό εργαλείο. Μόνο το γεγονός ότι μπορείτε να στερεώσετε το εξάρτημα στο ηλεκτρικό εργαλείο, δεν εξασφαλίζει καμία ασφαλή χρήση.

δ) Ο επιτρεπτός αριθμός στροφών του εργαλείου/εξαρτήματος πρέπει να είναι ίσος ή μεγαλύτερος από το μέγιστο αριθμό στροφών που αναφέρεται στο ηλεκτρικό εργαλείο. Τα εξαρτήματα, που περιστρέφογται γρηγορότερα από το επιτρεπόμενο, μπορούν να καταστραφούν.

ε) Η εξωτερική διάμετρος και το πάχος του εργαλείου/εξαρτήματος πρέπει να αντιστοιχούν με τα στοιχεία διαστάσεων του ηλεκτρικού σας εργαλείου. Τα λάθος διαστασιολογημένα εξαρτήματα δεν μπορούν να θωρακιστούν ή να ελεγχθούν επαρκώς.

ζ) Οι δίσκοι τροχίσματος ή τα άλλα εξαρτήματα πρέπει να ταιριαζουν ακριβώς στον άξονα λείανσης του ηλεκτρικού σας εργαλείου. Τα εξαρτήματα που δεν ταιριάζουν ακριβώς στον άξονα λείανσης του ηλεκτρικού εργαλείου, περιστρέφονται ανώμαλα, δημιουργούν ισχυρούς κραδασμούς και μπορούν να οδηγήσουν στην απώλεια του ελέγχου.

η) Μη χρησιμοποιείτε κανένα χαλασμένο εξάρτημα. Ελέγχετε πριν από κάθε χρήση τα εξαρτήματα, όπως τους δίσκους λείανσης για τυχόν σπασίματα και ρωγμές. Όταν το ηλεκτρικό εργαλείο ή το εξάρτημα πέσει κάτω, ελέγξετε, εάν έχει υποστεί ζημιά ή χρησιμοποιήστε ένα άψογο εξάρτημα. Όταν ελέγξετε και τοποθετήσετε το εξάρτημα και τα πλησίον ευρισκόμενα άτομα βρίσκονται εκτός του επιπέδου του περιστρεφόμενου εξαρτήματος, αφήστε το εργαλείο να λειτουργήσει για ένα λεππό με το μέγιστο αριθμό στροφών. Τα χαλασμένα εξαρτήματα σπάζουν συνήθως σε αυτό το χρόνο δοκιμής.

θ) Φοράτε τον προσωπικό εξοπλισμό προστασίας. Χρησιμοποιείτε, ανάλογα με τη χρήση πλήρης μάσκα προσώπου, προστασία των ματιών ή προστατευτικά γυαλία. Στο βαθμό που είναι σκόπιμο, χρησιμοποιείτε μάσκα προστασίας από τη σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, που συγκρατεί μακριά σας τα μικρά σωματίδια λείανσης και υλικού. Τα μάτια πρέπει να προστατεύονται από τα εκτοξευόμενα ολόγυρα ξένα σώματα, που δημιουργούνται στις διάφορες εφαρμογές. Η μάσκα προστασίας από τη σκόνη ή η μάσκα προστασίας αναπνοής πρέπει να φιλτράρουν τη σκόνη που δημιουργείται κατά την εργασία. Όταν είστε εκτεθειμένοι για μεγαλύτερο χρονικό διάστημα σε δυνατό θόρυβο, μπορείτε να χάσετε την ακοή σας.

1) Προσέξτε να παραμένουν τα άλλα άτομα σε ασφαλή απόσταση από την περιοχή της εργασίας σας. Κάθε άτομο που περνά στην

περιοχή εργασίας, πρέπει να φέρει προσωπικό εξοπλισμό προστασίας. Τμήματα του επεξεργαζόμενου κομματιού ή σπασμένα εξαρτήματα μπορούν να εκοφενδονιστούν και να προκαλέσουν τραυματισμούς σε άτομα που βρίσκονται εκτός της άμεσης θέσης εργασίας.

κ) Όταν εκτελείτε εργασίες, στις οποίες το ηλεκτρικό εργαλείο μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο, κρατάτε το εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής. Η επαφή μ' έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

λ) Κρατάτε το καλώδιο σύνδεσης στο ρεύμα μακριά από τα περιστρεφόμενα εργαλεία/ εξαρτήματα. Όταν χάσετε τον έλεγχο του εργαλείου, μπορεί το καλώδιο του ρεύματος να κοπεί ή να μαγκωθεί και το χέρι ή ο βραχίονάς σας να περάσει στην επικίνδυνη περιοχή του περιστρεφόμενου εργαλείου/ εξαρτήματος.

μ) Μην εναποθέτετε το ηλεκτρικό εργαλείο ποτέ, προτού ακινητοποιηθεί εντελώς το εργαλείο/εξάρτημα. Το περιστρεφόμενο εργαλείο/εξάρτημα μπορεί να έρθει σε επαφή με την επιφάνεια εναπόθεσης και να χάσετε έτσι τον έλεγχο του ηλεκτρικού σας εργαλείου.

v) Μην αφήσετε ποτέ το ηλεκτρικό εργαλείο να λειτουργεί, κατά τη διάρκεια που το μεταφέρετε. Τα ρούχα σας μπορούν κατά λάθος να έρθουν σε επαφή με το περιστρεφόμενο εργαλείο/εξάρτημα, να μαγκωθούν και το εργαλείο/εξάρτημα να σας τρυπήσει.

ξ) Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού σας εργαλείου. Ο ανεμιστήρας του κινητήρα τραβὰ σκόνη μέσα στο περίβλημα και μια μεγάλη συγκέντρωση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικους κινδύνους.

ο) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορούν να αναφλέξουν αυτά τα υλικά.

π) Μη χρησιμοποιείτε κανένα εξάρτημα, που απαιτεί υγρο ψυκτικό μέσο. Η χρήση νερού ή άλλων υγρών ψυκτικών μέσων μπορεί να οδηγήσει σε ηλεκτροπληξία.

4.2 Ανάκρουση και αντίστοιχες υποδείξεις ασφαλείας:

Η ανάκρουση είναι η ξαφνική αντίδραση λόγω μαγκώματος ή εμπλοκής του περιστρεφόμενου εργαλείου/εξαρτήματος, όπως του δίσκου τροχίσματος κτλ.. Το μάγκωμα ή η εμπλοκή οδηγούν σε μια ξαφνική ακινητοποίηση του περιστρεφόμενου

εργαλείου/εξαρτήματος. Έτσι ένα ανεξέλεγκτο ηλεκτρικό εργαλείο κινείται ενάντια στην κατεύθυνοη περιστροφής του εργαλείου/εξαρτήματος στο σημείο εμπλοκής.

Όταν π.χ. ένας δίσκος τροχίσματος μαγκωθεί ή μπλοκάρει στο επεξεργαζόμενο κομμάτι, μπορεί η ακμή του δίσκου τροχίσματος να βυθιστεί στο επεξεργαζόμενο κομμάτι, να μαγκωθεί και έτοι να σπάσει ο δίσκος τροχίσματος ή να προκαλέσει μια ανάκρουση. Ο δίσκος τροχίσματος κινείται μετά προς το χειριστή ή απομακρύνεται από αυτόν, ανάλογα με τη φορὰ περιστροφής του δίσκου στο σημείο εμπλοκής. Σε αυτή την περίπτωση μπορούν οι δίσκοι τροχίσματος ακόμα και να σπάσουν.

Μια ανάκρουση (κλότσημα) είναι η συνέπεια μιας εσφαλμένης χρήσης του ηλεκτρικού εργαλείου. Μπορεί να αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια.

a) Κρατάτε το ηλεκτρικό εργαλείο σταθερά και φέρτε το σώμα και τα χέρια σας σε μια θέση, στην οποία μπορείτε να αντιμετωπίσετε τις δυνάμεις ανάδρασης. Χρησιμοποιείτε πάντοτε την πρόσθετη λαβή, εάν υπάρχει, για να έχετε το μέγιστο δυνατό έλεγχο πάνω στις δυνάμεις ανάδρασης ή στη ροπή αντίδρασης κατά την επιτάχυνση. Ο χειριστής μπορεί με τα κατάλληλα μέτρα προφύλαξης να ελέγξει τις δυνάμεις ανάκρουσης και αντίδρασης.
β) Μη θέσετε το χέρι σας ποτέ κοντά στα περιστρεφόμενα εξαρτήματα. Το εργαλείο/ εξάρτημα μπορεί κατά την ανάκρουση να περάσει πάνω από το χέρι σας.
γ) Αποφεύγετε με το σώμα σας την περιοχή, στην οποία το ηλεκτρικό εργαλείο θα κινηθεί σε περίπτωση μιας ανάκρουσης. Η ανάκρουση μετακινεί το ηλεκτρικό εργαλείο αντίθετα στην κατεύθυνση της κίνησης του δίσκου τροχίσματος στο σημείο εμπλοκής.
δ) Να εργάζεστε ιδιαίτερα προσεκτικά στην περιοχή γωνιών, κοφτερών ακμών κτλ.. Εμποδίζετε, την απώθηση του εξαρτήματος από το επεξεργαζόμενο κομμάτι και το μάγκωμα. Το περιστρεφόμενο εργαλείο/ εξάρτημα έχει την τάση να μαγκώνει στις γωνίες, στις κοφτερές ακμές ή όταν απωθείται. Αυτό προκαλεί την απώλεια του ελέγχου ή την ανάκρουση.
ε) Μη χρησιμοποιείτε κανέναν αλυσιδωτό ή οδοντωτό πριονόδισκο. Τέτοια εξαρτήματα προκαλούν τακτικά μια ανάκρουση ή την απώλεια του ελέγχου του ηλεκτρικού εργαλείου.

4.3 Ιδιαίτερες υποδείξεις ασφαλείας για τις εργασίες τροχίσματος και κοπής:

a) Χρησιμοποιείτε αποκλειστικά τους δίσκους τροχίσματος που είναι εγκεκριμένοι για το ηλεκτρικό σας εργαλείο και τον προβλεπόμενο για αυτούς τους δίσκους τροχίσματος προφυλακτήρα. Οι δίσκοι τροχίσματος, που δεν προβλέπονται για το ηλεκτρικό εργαλείο, δεν μπορούν να καλυφθούν επαρκώς και είναι ανασφαλείς.

β) Ο προφυλακτήρας πρέπει να είναι σίγουρα τοποθετημένος στο ηλεκτρικό εργαλείο και να είναι ρυθμισμένος έτσι, ώστε να επιτυγχάνεται η μέγιστη δυνατή ασφάλεια, δηλ. να φαίνεται ανοιχτό προς το χειριστή το ελάχιστο δυνατό μέρος του δίσκου τροχίσματος. Ο προφυλακτήρας πρέπει να προστατεύει το χειριστή από τα θραύσματα και από αθέλητη επαφή με το δίσκο τροχίσματος.

γ) Οι δίσκοι τροχίσματος επιτρέπεται να χρησιμοποιηθουν μόνο για τις συνιστούμενες δυνατότητες χρήσης. Π.χ.: Μην τροχίζετε ποτέ με την πλαϊνή επιφάνεια ενός δίσκου κοπής. Οι δίσκοι κοπής προορίζονται για την αφαίρεση του υλικού με την ακμή του δίσκου. Με την πλάγια εφαρμογή δύναμης μπορούν αυτοί οι δίσκοι να σπασουν.

δ) Χρησιμοποιείτε πάντοτε άψογες φλάντζες σύσφιξης στο σωστό μέγεθος και στη σωστή μορφή για το δίσκο τροχίσματος που επιλέξατε. Οι κατάλληλες φλάντζες στηρίζουν το δίσκο τροχίσματος και μειώνουν έτσι τον κίνδυνο μιας θραύσης του δίσκου τροχίσματος. Οι φλάντζες για τους δίσκους κοπής μπορούν να διαφέρουν από τις φλάντζες για τους άλλους δίσκους τροχίσματος/λείανσης.

ε) Μη χρησιμοποιείτε κανένα φθαρμένο δίσκο τροχίσματος από μεγαλύτερα ηλεκτρικά εργαλεία. Οι δίσκοι τροχίσματος για τα μεγαλύτερα ηλεκτρικά εργαλεία δεν είναι κατασκευασμένοι για τους υψηλότερους αριθμούς στροφών των μικρότερων ηλεκτρικών εργαλείων και μπορούν να σπάσουν.

4.4 Περαιτέρω ιδιαίτερες υποδείξεις ασφαλείας για την εργασία με τον τροχό κοπής:

a) Αποφεύγετε το μπλοκάρισμα του δίσκου κοπής ή την πολύ υψηλή δύναμη πίεσης. Μην εκτελείτε κανένα υπερβολικά βαθύ κόψιμο. Μια υπερφόρτωση του δίσκου κοπής αυξάνει την καταπόνηση και την τάση για μάγκωμα ή μπλοκάρισμα και έτσι τη δυνατότητα μιας ανάκρουσης ή της θραύσης του δίσκου κοπής.
β) Αποφεύγετε την περιοχή μπροστά και πίσω από τον περιστρεφόμενο δίσκο κοπής. Όταν κινείτε το δίσκο κοπής στο επεξεργαζόμενο

κομάτι, απομακρύνοντάς τον από το σώμα σας, μπορεί σε περίπτωση μιας ανάκρουσης να τιναχτεί το ηλεκτρικό εργαλείο μαζί με τον περιστρεφόμενο δίσκο απευθείας πάνω σας.

γ) Σε περίπτωση που μαγκώσει ο δίσκος κοπής ή διακόψετε την εργασία, απενεργοποιηστε το εργαλείο και κρατήστε το ήρεμα, ώσπου να σταματήσει ο δίσκος. Μην προσπαθήσετε ποτέ, να τραβήξετε τον περιστρεφόμενο ακόμα δίσκο από την τομή, διαφορετικά μπορεί να προκύψει μια ανάκρουση. Εξακριβώστε και αποκαταστήστε την αιτία για το μάγκωμα.
δ) Μην ενεργοποιήσετε το ηλεκτρικό εργαλείο ξανά, ὁσο βρίσκεται στο επεξεργαζόμενο κομμάτι. Αφήστε το δίσκο κοπης να φθάσει πρώτα τον πλήρη αριθμό στροφών, προτού συνεχίσετε προσεκτικά το κόψιμο. Σε διαφορετική περίπτωση μπορεί να μαγκώσει ο δίσκος, να πεταχτεί έξω από το επεξεργαζόμενο κομμάτι ή να προκαλέσει μια ανάκρουση.
ε) Στηρίζετε τις πλάκες ή τα μεγάλα επεξεργαζόμενα κομμάτια, για να μειώσετε τον κίνδυνο μιας ανάκρουσης από τυχόν μάγκωμα του δίσκου κοπής. Τα μεγάλα επεξεργαζόμενα κομμάτια μπορούν να λυγίσουν κάτω από το ίδιο τους το βάρος. Το επεξεργαζόμενο κομμάτι πρέπει να στηρίζεται και στις δύο πλευρές του δίσκου, και μάλιστα τόσο κοντά στην τομή όσο και στην άκρη.
ζ) Προσέχετε ιδιαίτερα στο "κόψιμο θηλάκων" σε υπάρχοντες τοίχους ή σε άλλες μη εμφανείς περιοχές.Ο βυθιζόμενος δίσκος κοπής μπορεί κατά το κόψιμο σε σωλήνες αερίου ή σωλήνες νερού, ηλεκτρικούς αγωγούς ή σε άλλα αντικείμενα να προκαλέσει μια ανάκρουση.

Το εργαλείο διαθέτει μια διάταξη γρήγορης ακινητοποίησης. Για αυτό το λόγο το εργαλείο είναι εξοπλισμένο με έναν ειδικό άξονα λείανσης και ένα ειδικό παξιμάδι σύσφιγξης "Quick-Stop" της Metabo. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΑΠΟΚΛΕΙΣΤΙΚΑ ΤΟ ΓΝΗΣΙΟ ΠΑΞΙΜΑΔΙ ΣΕΣΦΙΓΞΗ "QUICK-STOP" ΤΗ ΜΕΤΑΒΟ, ΠΟΥ ΜΠΟΡΕΙΤΕ ΝΑ ΤΟ ΑΝΑΓΝΩΡΙΣΕΤΕ ΑΠΑ ΤΗΝ ΕΠΙΓΡΑΦΗ "ΜΕΤΑΒΟ QUICK-STOP". Τα άλλα μέσα σύσφιγξης ή τα εξαρτήματα με σπείρωμα δεν μπορούν να συναρμολογηθούν και δεν επιτρέπονται, για την αποφυγή κινδύνων και τραυματισμών, καθώς και ζημιάς του άξονα λείανσης. Επιτρέπεται να τοποθετηθούν αποκλειστικά και μόνο τα εξαρτήματα που αναφέρονται στο κεφάλαιο 12.

Χρησιμοποιείτε ελαστικά ενδιάμεσα στρώματα, όταν παραδίδονται μαζί με το υλικό λείανσης και όταν απαιτούνται.

Προσέξτε τα στοιχεία του κατασκευαστή του εργαλείου ή του εξαρτήματος! Προστατεύετε τους δίσκους από λίπος και κτύπημα!

Οι δίσκοι λείανσης πρέπει να φυλάγονται και να χρησιμοποιούνται προσεκτικά, σύμφωνα με τις υποδείξεις του κατασκευαστή.

Μη χρησιμοποιείτε ποτέ δίσκους κοπής για ξεχόνδρισμα! Οι δίσκοι κοπής δεν επιτρέπεται να εκτεθούν σε καμία πλευρική πίεση.

Το επεξεργαζόμενο κομμάτι πρέπει να ακουμπά σταθερά και να είναι ασφαλισμένο, π.χ. με τη βοήθεια σφιγκτήρων. Τα μεγάλα επεξεργαζόμενα κομμάτια πρέπει να υποστηρίζονται επαρκώς.

Εξαρτήματα με σπείρωμα δεν επιτρέπεται να χρησιμοποιηθούν.

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που

χαρακτηρίζονται με αυτό το σύμβολο!

Φοράτε πάντοτε προστατευτικά γυαλιά.

Κατά την επεξεργασία, ιδιαίτερα των μετάλλων, μπορεί να μαζευτεί αγώγιμη σκόνη στο εσωτερικό του εργαλείου. Έτσι μπορεί να προκύψει μεταφορά ηλεκτρικής ενέργειας πάνω στο περίβλημα του εργαλείου. Αυτό μπορεί να γίνει αιτία για έναν προσωρινό κίνδυνο ηλεκτροπληξίας. Γι' αυτό είναι απαραίτητο, με το εργαλείο σε λειτουργία, το τακτικό, συχνό και προσεκτικό ξεφύσημα του εργαλείου με πεπιεσμένο αέρα μέσα από τις πίσω σχισμές αερισμού. Σε αυτή την περίπτωση πρέπει να κρατάτε το εργαλείο σταθερά.

Συνίσταται η χρήση μιας σταθερής εγκατάστασης αναρρόφησης και η εγκατάσταση πιο μπροστά ενός διακόπτη ασφαλείας εσφαλμένου ρεύματος (FI). Σε περίπτωση απενεργοποίησης του γωνιακού τροχού μέσω του διακόπτη ασφαλείας εσφαλμένου ρεύματος (FI) πρέπει το εργαλείο να ελεγχθεί και να καθαριστεί. Για τον καθαρισμό του κινητήρα βλέπε στο κεφάλαιο 10 Καθαρισμός.

Οι σκόνες από υλικά, όπως μπογιά που περιέχει μόλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκόμενα άτομα.

Ορισμένες σκόνες, όπως σκόνη δρυός ή οξιάς ισχύουν ως καρκινογόνες, ιδιαίτερα σε συνδυασμό με πρόσθετα υλικά επεξεργασίας ξύλου (χρωμικό υλικό, υλικό προστασίας

ξύλου). Η επεξεργασία υλικού που περιέχει αμίαντο επιτρέπεται να γίνεται μόνο από ειδικευμένα άτομα.

• Χρησιμοποιείτε κατά το δυνατό μια διάταξη αναρρόφησης της σκόνης.
• Φροντίζετε για καλό αερισμό της θέσης εργασίας.
• Συνίσταται, η χρήση μιας μάσκας προστασίας της αναπνοής με κατηγορία φίλτρου Ρ2. Προσέξτε τις ισχύουσες στη χώρα σας προδιαγραφές για τα επεξεργαζόμενα υλικά.

Δεν επιτρέπεται να γίνεται επεξεργασία υλικών, που επεξεργαζόμενα δημιουργούν επικίνδυνες για την υγεία σκόνες ή ατμούς (π.χ. αμίαντος).

Φροντίστε, να είναι ελεύθερα τα ανοίγματα αερισμού, κατά τις εργασίες κάτω από συνθήκες δημιουργίας σκόνης. Σε περίπτωση που θα ήταν απαραίτητη η απομάκρυνση της σκόνης, αποσυνδέστε πρώτα το ηλεκτρικό εργαλείο από το δίκτυο του ρεύματος (χρησιμοποιήστε μη μεταλλικά αντικείμενα) και αποφύγετε τη βλάβη των εσωτερικών εξαρτημάτων.

Δεν επιτρέπεται να χρησιμοποιούνται τα χαλασμένα ή παραμορφωμένα εξαρτήματα καθώς και τα εξαρτήματα που παρουσιάζουν κραδασμούς.

Αποφύγετε τις ζημιές στους σωλήνες αερίου ή στους σωλήνες παροχής νερού, στους ηλεκτρικούς αγωγούς και στους φέροντες τοίχους (στατική).

Σε περίπτωση χρήσης του εργαλείου στην ύπαιθρο: Εγκαταστήστε πιο μπροστά ένα διακόπτη ασφαλείας εσφαλμένου ρεύματος (FI) με μεγιστο ρεύμα ενεργοποίησης (30 mA)!

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού ή συντήρηση τραβήξτε το φις από την πρίζα.

Συμπλέκτης ασφαλείας Metabo S-automatic. Σε περίπτωση ενεργοποίησης του συμπλέκτη ασφαλείας απενεργοποιήστε αμέσως το εργαλείο!

Μια χαλασμένη ή ραγισμένη πρόσθετη λαβή πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το εργαλείο με ελαττωματική λαβή.

'Ενας χαλασμένος ή ραγισμένος προφυλακτήρας πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το εργαλείο με ελαττωματικό προφυλακτήρα.

Το εργαλείο διαθέτει μια διάταξη “γρήγορης ακινητοποίησης”. Αναθέστε την επισκευή του εργαλείου, όταν αυξηθεί σημαντικά ο χρόνος ακινητοποίησης.

Αυτό το ηλεκτρικό εργαλείο είναι ακατάλληλο για λείανση με γυαλόχαρτο, εργασίες με συρματόβουρτσες και στίλβωση. Το δικαίωμα εγγύησης χάνεται σε περίπτωση μη

ενδεδειγμένης χρήσης! Ο κινητήρας μπορεί κατά τη στίλβωση να υπερθερμανθεί και το ηλεκτρικό εργαλείο μπορεί να υποστεί ζημιά. Για τις εργασίες στίλβωσης συνιστούμε το γωνιακό μας στίλβωτήρα.

5 Ε πι σ κ ὁ π η σ η

Βλέπε σελίδα 3 (παρακαλώ ξεδιπλώστε).

1 Παξιμάδι σύσφιγξης “Quick-Stop”
2 A ξ o v a ζ
3 Φλάντζα στήριξης συστήματος αυτοεξισορρόπησης (μη αποσπώμενη)*
4 Κουμπί κλειδώματος του άξονα
5 Συρόμενος διακόπτης για ενεργοποίηση/ απενεργοποίηση
6 Ηλεκτρονική ενδεικτική λυχνία*
7 Πρόσθετη λαβή / πρόσθετη λαβή με απόσβεση κραδασμών *
8 Προφυλακτήρας
9 Φλάντζα στήριξης*
10 Μοχλός για τη στερέωση του προφυλακτήρα

* Ανάλογα του εξοπλισμού/δε συμπεριλαμβάνεται στα υλικά παράδοσης

6 Ιδιαίτερες ιδιότητες του προϊόντος

• WBA..., WEBA...: Ενσωματωμένο σύστημα αυτοεξισορρόπησης για ελάχιστους κραδασμούς στο εργαλείο
• Ισχυρός γωνιακός τροχός με έξτρα υψηλή ψυκτική ισχύ για γρήγορη πρόοδο της εργασίας ακόμα και σε σκληρές συνθήκες εργασίας
• Γρήγορη ακινητοποίηση του δίσκου τροχίσματος μετά την απενεργοποίηση μέσα σε 3 δευτερόλεπτα
• Στιβαρός, μεγάλης διάρκειας ζωής κινητήρας Marathon της Metabo
• Τεχνολογία προστασίας από τη σκόνη της Metabo για εξαιρετικά μεγάλη διάρκεια ζωής του εργαλείου
• Εργονομικός σχεδιασμός του περιβλήματος με χαρακτηριστικές αυλακώσεις για άνετη συγκράτηση κατά το κόψιμο και το ξεχόνδρισμα
• Συμπλέκτης ασφαλείας Metabo S-automatic
  • Ταχεία αλλαγή εξαρτήματος"Quick" της Metabo

7 Θέση σε λειτουργία

Πριν τη θέση σε λειτουργία ελέγξτε, αν η τάση και η συχνότητα που αναφέρονται πινακίδα τύπου ταυτίζονται με τα κεία του ηλεκτρικού σας δικτύου.

7.1 Τοποθέτηση της πρόσθετης λαβής

Να εργάζεστε μόνο με τοποθετημένη την πρόσθετη λαβή (7)! Βιδώστε την

πρόσθετη λαβή σταθερά στην αριστερή ή δεξιά πλευρά του εργαλείου.

7.2 Τοποθέτηση του προφυλακτήρα

(για εργασίες με δίσκους τροχίσματος)

Για τις εργασίες με δίσκους ξεχονδρίσματος για λόγους ασφαλείας ει να χρησιμοποιηθεί ο προφυλακτήρας (8).

Για τις εργασίες με δίσκους κοπής για λόγους ασφαλείας πρέπει να

χρησιμοποιηθεί ο ειδικός προφυλακτήρας δίσκων κοπής (βλέπε στο κεφάλαιο 12 Εξαρτήματα).

Βλέπε την εικόνα, σελίδα 3.

• Πατήστε το μοχλό (10) και κρατήστε τον πατημένο. Τοποθετήστε τον προφυλακτήρα (8) στη θέση που φαίνεται.
• Αφήστε το μοχλό ελεύθερο και γυρίστε τον προφυλακτήρα, ώσπου να ασφαλιστεί ο μοχλός.
• Πιέστε το μοχλό και γυρίστε τον προφυλακτήρα έτσι, ώστε η κλειστή περιοχή να δείχνει προς το χρήστη.
• Ελέγξτε την καλή προσαρμογή: Ο μοχλός πρέπει να είναι ασφαλισμένος και ο προφυλακτήρας δεν επιτρέπεται να μπορεί να περιστραφεί.

8 Τοποθέτηση του δίσκου τροχίσματος

Το εργαλείο διαθέτει μια διάταξη γρήγορης ακινητοποίησης. Για αυτό το

λόγο το εργαλείο είναι εξοπλισμένο με έναν ειδικό άξονα λείανσης και ένα ειδικό παξιμάδι σύσφιγξης "Quick-Stop" της Metabo. ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΓΙΑ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΑΠΟΚΛΕΙΣΤΙΚΑ ΤΟ ΓΝΗΣΙΟ ΠΑΞΙΜΑΔΙ ΣΕΣΦΙΓΞΗ "QUICK-STOP" ΤΗ ΜΕΤΑΒΟ, ΠΟΥ ΜΠΟΡΕΙΤΕ ΝΑ ΤΟ ΑΝΑΓΝΩΡΙΣΕΤΕ ΑΠΑ ΤΗΝ ΕΠΙΓΡΑΦΗ "ΜΕΤΑΒΟ QUICK-STOP". Τα άλλα μέσα σύσφιγξης ή τα εξαρτήματα με σπείρωμα δεν μπορούν να συναρμολογηθούν και δεν επιτρέπονται, για την αποφυγή κινδύνων και τραυματισμών, καθώς και ζημιάς του άξονα λείανσης.

Επιτρέπεται να τοποθετηθούν αποκλειστικά και μόνο τα εξαρτήματα που αναφέρονται στο κεφάλαιο 12.

Πριν από όλες τις εργασίες αλλαγής εξοπλισμού: Τραβήξτε το φις από την του ρεύματος. Το εργαλείο πρέπει να απενεργοποιημένο και ο άξονας τος.

Για τις εργασίες με δίσκους κοπής για λόγους ασφαλείας χρησιμοποιείτε τον ουλακτήρα δίσκων κοπής (βλέπε στο λαιο 12 Εξαρτήματα).

8.1 Κλείδωμα του άξονα

- Πιέστε το κουμπί κλειδώματος του άξονα (4) και γυρίστε τον άξονα (2) με το χέρι, ώσπου να αντιληφθείτε την ασφάλιση του κουμπιού κλειδώματος του άξονα.

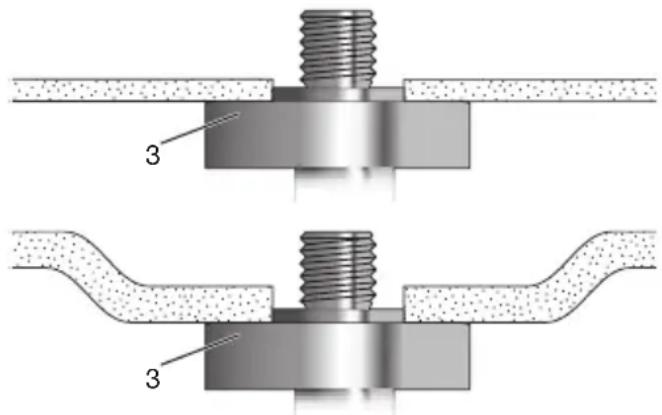

8.2 Τοποθέτηση του δίσκου τροχίσματος WBA..., WEBA...:

Η φλάντζα στήριξης του συστήματος αυτοεξισορρόπησης (3) είναι σταθερά θετημένη στον άξονα. Δεν είναι αίτητη, όπως συνήθως και στους άλλους ακους λειαντήρες, μια αποσπώμενη τζα στήριξης.

Οι επιφάνειες επαφής της φλάντζας στήριξης του συστήματος

αυτοεξισορρόπησης (3), του δίσκου τροχίσματος και του παξιμαδιού σύσφιγξης “Quick-Stop” (1) πρέπει να είναι καθαρές. Ενδεχομένως καθαρίστε τις.

- Τοποθετήστε το δίσκο τροχίσματος πάνω στη φλάντζα στήριξης του συστήματος αυτοεξισορρόπησης (3) (βλέπε τις εικόνες επάνω). Ο δίσκος τροχίσματος πρέπει να ακουμπά ομοιόμορφα πάνω στη φλάντζα στήριξης του συστήματος αυτοεξισορρόπησης. Η μεταλλική φλάντζα των δίσκων κοπής πρέπει να ακουμπά πάνω στη φλάντζα στήριξης του συστήματος αυτοεξισορρόπησης.

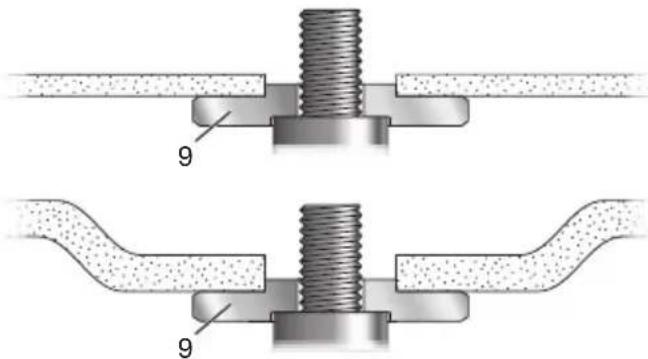

WB 11-125 Quick, WB 11-150 Quick:

9 9

• Τοποθετήστε τη φλάντζα στήριξης (9) πάνω στον άξονα (βλέπε τις εικόνες επάνω). Είναι σωστά τοποθετημένη, όταν δεν μπορεί να περιστραφεί πάνω στον άξονα.
• Τοποθετήστε το δίσκο τροχίσματος πάνω στη φλάντζα στήριξης (9) (βλέπε τις εικόνες επάνω).
  Ο δίσκος τροχίσματος πρέπει να ακουμπά ομοιόμορφα πάνω στη φλάντζα στήριξης. Η μεταλλική φλάντζα των δίσκων κοπής πρέπει να ακουμπα πάνω στη φλάντζα στήριξης.

8.3 Σφίξιμο/λύσιμο του παξιμαδιού σύσφιγξης “Quick-Stop”

Σφίξιμο του παξιμαδιού σύσφιγξης "Quick-Stop" (1):

Δεν επιτρέπεται να χρησιμοποιούνται εξαρτήματα, τα οποία στην περιοχή σύσφιγξης είναι πιο χοντρά από 8 mm!

Ta εργαλεία είναι εξοπλισμένα με έναν ειδικό άξονα. Γι' αυτό το λόγο επιτρέπεται να χρησιμοποιείται μόνο το παξιμάδι σύσφιγξης "Quick-Stop" της Metabo, που παραδίδεται μαζί με το εργαλείο

• Κλείδωμα του άξονα (βλέπε στο κεφάλαιο 8.1).
• Τοποθετήστε το παξιμάδι σύσφιγξης "Quick-Stop" (1) πάνω στον άξονα έτσι (2), ώστε οι 2 προεξοχές να πιάνουν στα 2 αυλάκια του άξονα. Βλέπε την εικόνα, σελίδα 3.
• Σφίξτε το παξιμάδι σύσφιγξης “Quick-Stop” με το χέρι προς τη φορά των δεικτών του ρολογιού.
• Σφίξτε το παξιμάδι σύσφιγξης “Quick-Stop”, περιστρέφοντας δυνατά το δίσκο τροχίσματος προς τη φορά των δεικτών του ρολογιού.

Λύσιμο του παξιμαδιού σύσφιγξης "Quick-Stop" (1) I:

Μόνο όταν το παξιμάδι σύσφιγξης "Quick-Stop" (1) είναι τοποθετημένο, επιτρέπεται να σταματήσει ο άξονας με το κουμπί κλειδώματος του άξονα (4)!

- Μετά την απενεργοποίηση το εργαλείο συνεχίζει να περιστρέφεται.

- Λίγο πριν την ακινητοποίηση του δίσκου τροχίσματος πιέστε μέσα το κουμπί κλειδώματος του άξονα (4). Το παξιμάδι σύσφιγξης “Quick-Stop” (1) λύνετα.

9 X ρ ἡ σ η

Υπόδειξη: Για τις εργασίες στίλβωσης συνιστούμε το γωνιακό μας στιλβωτήρα.

9.1 Ενεργοποίηση/Απενεργοποίηση

Οδηγείτε το εργαλείο πάντοτε με τα δύο χέρια.

⚠️ Πρώτα ενεργοποιείτε το εργαλείο και μετά φέρετε το εργαλείο/εξάρτημα στο επεξεργαζόμενο κομμάτι.

Αποφεύγετε, να αναρροφά το εργαλείο πρόσθετη σκόνη και γρέζια. Κατά την ενεργοποίηση και απενεργοποίηση κρατάτε το εργαλείο μακριά από τη συγκεντρωμένη σκόνη. Εναποθέτετε το εργαλείο μετά την απενεργοποίηση, αφού πρώτα ακινητοποιηθεί ο κινητήρας.

Αποφεύγετε το ακούσιο ξεκίνημα: Απενεργοποιείτε πάντοτε το εργαλείο, όταν απομακρύνετε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος.

Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι' αυτό να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι.

Συρόμενος διακόπτης:

Ενεργοποίηση: Σπρώξτε το συρόμενο διακόπτη (5) προς τα εμπρός. Για τη συνεχή λειτουργία ανατρέψτε τον προς τα κάτω, ώσπου να ασφαλίσει.

Απενεργοποίηση: Πατήστε την πίσω άκρη του συρόμενου διακόπτη. (5) και αφήστε τον ελεύθερο.

9.2 Υποδείξεις εργασίας

Τρόχισμα: Πιέζετε το εργαλείο ελαφρά και κινείτε το πάνω στην επιφάνεια πέρα-δώθε, για να μη ζεσταθεί πολύ η επιφάνεια του επεξεργαζόμενου κομματιού. Τρόχισμα ξεχονδρίσματος: Για ένα καλό

αποτέλεσμα εργασίας πρέπει να εργάζεστε με μια γωνία κλίσης από 30° - 40°.

Εργασία με τον τροχό κοπής:

Στην εργασία με τον τροχό κοπής πρέπει να εργάζεστε πάντοτε αντίρροπα (βλέπε εικόνα).

Διαφορετικά υπάρχει ο κίνδυνος, να πεταχτεί το εργαλείο

ανεξέλεγκτα έξω από την τομή. Να εργάζεστε με μέτρια προώθηση, αντίστοιχη στο επεξεργαζόμενο υλικό. Κανένα μάγκωμα, καμία πίεση, καμία ταλάντωση.

10 Καθαρισμός

Καθαρισμός του κινητήρα: Ξεφυσάτε το εργαλείο τακτικά, συχνα και προσεκτικά με πεπιεσμένο αέρα μέσα από τις πίσω σχισμές αερισμού. Σε αυτή την περίπτωση πρέπει να κρατάτε το εργαλείο σταθερά.

11 Άρση βλαβών

WBA..., WEBA...:

Η ηλεκτρονική ενδεικτική λυχνία (6) αναβει και ο αριθμός των στροφών με φορτίο μειώνεται. Η θερμοκρασία της

περιέλιξης είναι πολύ υψηλή! Αφήστε το εργαλείο να λειτουργήσει στο ρελαντί (χωρίς φορτίο), ώσπου να σβήσει η ηλεκτρονική ενδεικτική λυχνία.

WBA..., WEBA...:

Η ηλεκτρονική ενδεικτική λυχνία (6) αναβοσβήνει και το εργαλείο δε

λειτουργεί. Η προστασία από αθέλητη

επανεκκίνηση έχει ενεργοποιηθεί. Εάν το φις (ρευματολήπτης) τοποθετηθεί στην πρίζα με ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δε λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία.

12 Εξαρτήματα

Χρησιμοποιείστε αποκλειστικά γνήσια εξαρτήματα της Metabo.

Εάν χρειάζεστε εξαρτήματα, απευθυνθείτε παρακαλώ στον προμηθευτή σας.

Για την επιλογή των σωστών εξαρτημάτων αναφέρετε παρακαλώ στον προμηθευτή σας τον ακριβή τύπο του ηλεκτρικού σας εργαλείου.

Βλέπε σελίδα 4.

Α Δίσκος ξεχονδρίσματος (Χρήση μόνο με τοποθετημένο τον προφυλακτήρα)
Β Προφυλακτήρας δίσκου κοπής
C Δίσκος κοπής (Χρήση μόνο με τοποθετημένο τον προφυλακτήρα δίσκου κοπής)
D Διαμαντόδισκοι κοπής (Χρήση μόνο με τοποθετημένο τον προφυλακτήρα δίσκου κοπής)
Ε Προφυλακτήρας τροχού κοπής με πέλμα οδήγησης (Τοποθέτηση πάνω στο εργαλείο και στερέωση με τη βίδα) (Με στόμιο για την αναρρόφηση της σκόνης της πέτρας που δημιουργείται κατά το κόψιμο των πέτρινων πλακών με μια κατάλληλη συσκευή αναρρόφησης)
F Παξιμάδι σύσφιγξης “Quick-Stop” (1)

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο.

13 Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνον από τροτεχνίτες!

Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε παρακαλώ στην αντίστοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθιυνση www.metabo.com.

14 Προστασία περιβάλλοντος

Η δημιουργούμενη σκόνη λείανσης μπορεί να περιέχει βλαβερές ουσίες: Μην αποσύρετε τη σκόνη με τα οικιακά απορρίμματα, αλλά σωστά, παραδίδοντας τη σκόνη σε μια θέση συγκέντρωσης ειδικών απορριμμάτων.

Οι συσκευασίες της Metabo είναι 100% ανακυκλώσιμες. Τα άχρηστα ηλεκτρικά εργαλεία και εξαρτήματα περιέχουν μεγάλες ποσότητες πολύτιμων πρώτων υλών και συνθετικών υλικών, που μπορούν να υποβληθούν επίσης σε ανακυκλωση.

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Αυτέσ οι οδηγίεσ χρήσησ είναι τυπωμένεσ σε χαρτί που δεν έχει επεξεργαστεί με χλώριο.

15 Τεχνικά στοιχεία

Διευκρινίσειο στα στοιχεία στη σελίδα 2.

Διατηρούμε το δικαίωμα για αλλαγέσ, που εξυπηρετούν την τεχνική πρόοδο.

$$ \begin{array}{l} D _ {\max} = \begin{array}{c} M \dot {e} \gamma i o t \eta \delta i \dot {a} \mu e t r o o \tau w v \delta i o k w v \ \text { t p o x } i \sigma m a t o o \end{array} \ \begin{array}{l l} \mathrm{t} _ {\max, 1} & = \text {Méyioto επιτρεπτό πάχοσ του} \ & \text {εργαλείου/εξαρτήματοσ στην} \ & \text {περιοχή σύσφιξησ σε περίπτωση} \ & \text {χρήσησ παξιμαδιού σύσφιγξησ} \ & \text {"Quick - Stop"} (1) \end{array} \ t _ {\max, 2} \quad = M \dot {e} \gamma i o t o \varepsilon p i t r e p t \dot {o} \pi \dot {a} x o o t o u \varepsilon p y a l e i o u / \varepsilon \xi a p t \dot {\eta} m a t o o \ \end{array} $$

$$ M = \Sigma \pi \varepsilon \dot {\iota} \rho \omega \mu a \tau o u \dot {a} \xi o v a $$

$$ I = M \dot {\eta} k o \sigma \tau o u \dot {a} \xi o v a \lambda \varepsilon i a v \sigma \eta \sigma $$

$$ n = A \rho i \theta \mu \dot {\sigma} \sigma \tau p o \phi \dot {w} v \chi \omega p i \sigma \phi o r t i o (\mu \dot {\varepsilon} \gamma i \sigma t o \sigma a \rho i \theta \mu \dot {\sigma} \sigma \tau p o \phi \dot {w} v) $$

$$ P _ {1} = \text { O v o m a s t i k } \dot {\eta} \text { i o x } \dot {\upsilon} \sigma $$

$$ P _ {2} = A \text { p o d i } \delta \dot {\partial} \mu \varepsilon v \eta \text { i } \sigma x \dot {u} \sigma $$

$$ m = \text { Băpo } \sigma \chi \omega \rho \acute {\iota} \sigma \kappa \lambda \dot {\omega} \delta \iota o _ {\text { σύνδεσησ στο ρεύμα }} $$

Συνολική τιμή κραδασμών (ανισματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:

$$ \begin{array}{l} a _ {h, S G, 1} \quad = T i \mu \dot {\eta} \varepsilon k \pi o \mu \pi \dot {\eta} \sigma k r a \delta a \sigma \mu \dot {\omega} v \ (\lambda \varepsilon i a v \sigma n \varepsilon \pi i \phi a v \varepsilon i \dot {\omega} v, t i \mu \dot {\eta} \ \mu \dot {\varepsilon} t r \eta \sigma \eta \sigma) \end{array} $$

$$ \begin{array}{l l} \mathrm{a} _ {\mathrm{h}, \mathrm{SG}, 2} & = \text {Tium} \varepsilon \kappa \text {Kpoumn} \sigma \text {Kpaδασμων} \ & (\lambda \varepsilon \text {iavon} \varepsilon \pi \text {φavειων,} \sigma \text {toixεia} \ & \text {katá EN 60745}) \end{array} $$

$$ K _ {h, S G} = A v a \sigma \phi \dot {a} \lambda \varepsilon i a (\tau a \lambda \dot {a} v \tau w o n) $$

Η στάθμη ταλαντώσεων που αναφέρεται σε αυτέσ τισ υποδείξεισ έχει μετρηθεί σύμφωνα με μια τυποποιημένη στο πρότυπο EN 60745 μέθοδο μέτρησησ και μπορεί να χρησιμοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων μεταξύ τουσ. Η μέθοδοσ είναι επίσησ κατάλληλη για μια προσωρινή εκτίμηση του φόρτου των ταλαντώσεων.

Η αναφερόμενη στάθμη ταλαντώσεων εκπροσωπεί τιο κύριεσ εφαρμογέσ του ηλεκτρικού εργαλείου. Όταν όμωσ το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλεσ εφαρμογέσ, με αποκλίνοντα εξαρτήματα εργασίασ ή με ανεπαρκή συντήρηση, μπορεί να αποκλίνει η στάθμη των ταλαντώσεων. Αυτό μπορεί να αυξήσει σημαντικά το φόρτο των ταλαντώσεων για όλο το χρονικό διάστημα τησ εργασίασ.

Για μια ακριβή εκτίμηση του φόρτου των ταλαντώσεων θα πρέπει να ληφθούν υπόψη επίσησ και οι χρόνοι, στουσ οποίουσ το εργαλείο είναι απενεργοποιημένο ή

λειτουργεί, αλλά δεν είναι στην πραγματικότητα σε χρήση. Αυτό μπορεί να μειώσει σημαντικά το φόρτο των ταλαντώσεων για όλο το χρονικό διάστημα τησ εργασίασ.

Καθορίστε πρόσθετα μέτρα ασφαλείασ για την προστασία του χειριστή από την επίδράση των ταλαντώσεων, όπωσ για παράδειγμα:

Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων εργασίασ, διατήρηση των χεριών ζεστών, οργάνωση τησ πορείασ των εργασιών.

Τυπικέσ ηχητικέσ στάθμεσ Α:

$$ L _ {p A} = \Sigma \text { τάθμη ηχητικήσ πίεσησ } $$

$$ L _ {W A} = \Sigma \text {ta} \mu \eta \eta x \eta t i k \dot {\eta} \sigma \text {ioxuo} $$

$$ K _ {p A / W A} = \text { Avao } \phi \dot {a} \lambda \varepsilon i a (\eta x \eta \tau i k \dot {\eta} \sigma t \dot {a} \theta \mu \eta) $$

Κατά την εργασία μπορεί να υπάρξει υπέρβαση τησ στάθμησ θορύβου των 80 dB(A).

Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!

Οι τιμέσ μετρήθηκαν σύμφωνα με το πρότυπο EN 60745.

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχέσ (σύμφωνα με τισ εκάστοτε ισχύουσεσ τεχνικέσ προδιαγραφέσ).
