INSTRUKCJA OBSŁUGI WB 11-125 Quick METABO

Instrukcją oryginalną

Szanowni Państwo,

Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo. Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych dokumentach. Im większa jest staranność obsługi elektronarzędzia firmy Metabo, tym dłużej będzie ono niezawodnie spełniało swoje zadania.

Spis treści

1 Oświadczenie zgodności
2 Użycie zgodne z przeznaczeniem
3 Ogólne wskazówki dotyczące bezpiecznego użytkowania
4 Specjalne wskazówki dotyczące bezpiecznego użytkowania
5 Pr z e g l a d
6 Szczególne cechy produktu
7 Uruchomienie
8 Mocowanie tarczy szlifierskiej
9 Użytkowanie
10 Czyszczenie
11 Usuwanie zakłóceń
12 Akcesoria
13 Naprawy
14 Ochrona środowiska
15 Dane techniczne

1 Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że ten produkt spełnia normy i wytyczne podane na stronie 2.

2 Użycie zgodne z przeznaczeniem

Urządzenia z oryginalnym wyposażeniem firmy Metabo nadają się do szlifowania i przecinania ściernicą metalu, betonu, kamienia i temu podobnym materiałów bez stosowania wody. Urządzenia wyposażone są w specjalne wrzeciono. Z tego względu wolno stosować tylko dostarczoną wraz z urządzeniem nakrętkę „Quick-Stop“ firmy Metabo.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Należy przestrzegać zatwierdzonych przepisów zapobiegania wypadkom i dołączonych wskazówek dotyczących bezpiecznego użytkowania.

3 Ogólne przepisy bezpieczeństwa

OSTRZEŻENIE – W celu zmniejszenia ryzyka odniesienia obrażeń należy przeczytać instrukcję eksploatacji.

OSTRZEŻENIE Należy przeczytać wszystkie zalecenia bezpieczeństwa i

instrukcje. Nieprzestrzeganie następujących zaleceń bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wszystkie zalecenia bezpieczeństwa i instrukcje należy zachować na przyszłość.

Przed użyciem elektronarzędzia uważnie przeczytać wszystkie załączone wskazówki bhp oraz instrukcję obsługi. Należy zachować te dokumenty i udostępniać elektronarzędzie wyłącznie z kompletną dokumentacją.

4 Specjalne wskazówki dotyczące bezpiecznego użytkowania

4.1 Ogólne wskazówki bezpieczeństwa dotyczące szlifowania i cięcia ściernicą:

a) Opisywane elektronarzędzie należy stosować jako szlifierkę i szlifierkę-przecinarkę. Należy przestrzegać wszystkich wskazówek bezpieczeństwa, instrukcji, ilustracji i danych, które zostały przekazane wraz z urządzeniem. W przypadku nieprzestrzegania następujących instrukcji może dojść do porażenia elektrycznego, pożaru i/lub ciężkich uszkodzeń ciała.

b) Opisywane elektronarzędzie nie nadaje się do szlifowania papierem ściernym, pracy ze szczotkami drucianymi, ani do polerowania. Zastosowania, do których elektronarzędzie nie jest przewidziane, mogą spowodować zagrożenia i obrażenia ciała.

c) Nie wolno stosować żadnych akcesoriów, które przez producenta nie zostały przewidziane i nie zostały polecone specjalnie

do opisywanego elektronarzędzia. Sama możliwość zamocowania elementu wyposażenia do elektronarzędzia nie zapewnia jego bezpiecznego używania.

d) Dopuszczalna prędkość obrotowa narzędzia mocowanego musi być co najmniej tak duża, jak podana na elektronarzędziu największa prędkość obrotowa. Element wyposażenia, który obraca się szybciej niż jest to dopuszczalne, może ulec zniszczeniu.
e) Średnica zewnętrzna i grubość narzędzia mocowanego muszą odpowiadać wymiarom podanym dla danego elektronarządzia.

Nieprawidłowo zwymiarowane narzędzia mocowane mogą być niewystarczająco osłonięte lub kontrolowane.

f) Tarcze szlifierskie lub inne wyposażenie muszą być dokładnie dopasowane do wrzeciona szlifierskiego elektronarzędzia. Narzędzia mocowane, które nie są dokładnie dopasowane do wrzeciona szlifierskiego elektronarzędzia, obracają się niejednostajnie, za bardzo wibrują i mogą doprowadzić do utraty kontroli.
9) Nie wolno stosować żadnych uszkodzonych narzędzi mocowanych. Przed każdym użyciem należy kontrolować narzędzia mocowane, takie jak tarcze szlifierskie pod względem odprysków i pęknięć. Jeśli elektronarzędzie lub narzędzie mocowane upadnie, należy sprawdzić, czy jest nie uszkodzone, lub użyć nieuszkodzonego narzędzia mocowanego. Po sprawdzeniu i zamocowaniu narzędzia, należy ustawić się samemu i poprosić osoby znajdujące się w pobliżu o pozostanie poza płaszczyzną obrotową narzędzia oraz uruchomić mocowane narzędzie z najwyższą prędkością obrotową przez jedną minutę. Uszkodzone narzędzia mocowane najczęściej pękają w czasie przeprowadzania tego testu.
h) Należy nosić osobiste wyposażenie ochronne. W zależności od zastosowania należy nosić pełną osłonę twarzy, ochronę oczu lub okulary ochronne. Jeśli jest to stosowne, należy nosić maskę przeciwpyłową, ochronę słuchu, rękawice ochronne lub specjalny fartuch, który zatrzymuje małe cząstki materiału szlifierskiego i szlifowanego. Oczy powinny być chronione przed ciałami obcymi wyrzucanymi przy różnych zastosowaniach. Maska przeciwpyłowa i ochrona dróg oddechowych muszą filtrować pył powstający przy danym zastosowaniu. W przypadku długotrwałego narażenia na hałas można utracić słuch.
i) W stosunku do innych osób należy zwracać uwagę na to, aby zachowały bezpieczną odległość od strefy roboczej. Każda osoba, która wchodzi do strefy roboczej, musi nosić osobiste wyposażenie zabezpieczające.

Odłamki narzędzia lub pęknięte narzędzia mocowane mogą zostać wyrzucone i spowodować obrażenia poza bezpośrednią strefą roboczą.

j) W przypadku wykonywania prac, przy których narzędzie mocowane może natrafić na ukryte przewody elektryczne lub własny przewód zasilający, urządzenie należy trzymać jedynie za zaizolowane powierzchnie gumowe. Zetknięcie z przewodem przewodzącym prąd może spowodować wystąpienie napięcia również na metalowych częściach urządzenia i doprowadzić do porażenia elektrycznego.
k) Przewód zasilający należy utrzymywać z dala od obracających się narzędzi mocowanych. W przypadku utraty kontroli nad urządzeniem, przewód zasilający może zostać przecięty lub pochwycony powodując wkręcenie ręki lub ramienia użytkownika w obracające się narzędzie mocowane.
I) W żadnym wypadku nie wolno odkładać elektronarzędzia, zanim narzędzie mocowane całkowicie się nie zatrzyma. Obracające się narzędzie mocowane może zetknąć się z powierzchnią, na którą elektronarzędzie zostało odłożone, co może spowodować utratę kontroli nad elektronarzędziem.
m) Nie wolno przenosić pracującego elektronarzędzia. Na skutek przypadkowego zetknięcia ubranie użytkownika może zostać pochwycone przez narzędzie mocowane i narzędzie mocowane może wwiercić się w jego ciało.
n) W regularnych odstępach czasu należy czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia związane z prądem elektrycznym.
o) Elektronarzędzia nie należy stosować w pobliżu materiałów palnych. Iskry mogą spowodować zapłon tych materiałów.
p) Nie wolno stosować żadnych narzędzi mocowanych, które wymagają płynnych środków chłodzących. Stosowanie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem elektrycznym.

4.2 Odbicie i odpowiednie wskazówki bezpieczeństwa:

Odbicie jest to nagła reakcja urządzenia w wyniku zahaczenia lub zablokowania obrotowego narzędzia mocowanego, takiego jak tarcza szlifierska itp. Zahaczenie lub zablokowanie prowadzi do nagłego zatrzymania obracającego się narzędzia mocowanego. Przez to niekontrolowane elektronarzędzie zostaje przyspieszone przeciwnie do kierunku obrotu narzędzia mocowanego w miejscu zablokowania.

Jeśli np. tarcza szlifierska ulegnie zahaczeniu lub zablokowaniu w obrabianym materiale, krawędź tarczy szlifierskiej, która zagłębia się w obrabianym elemencie, może zostać pochwycona co może doprowadzić do pęknięcia tarczy lub spowodować odbicie. Wtedy tarcza szlifierska porusza się w kierunku użytkownika lub stronę przeciwną, w zależności od kierunku obrotu tarczy w miejscu zablokowania. Przy tym może dochodzić również do pękania tarcz szlifierskich.

Odbicie jest to następstwo nieprawidłowego lub błędnego użycia elektronarzędzia. Odbiciu można zapobiegać poprzez zastosowanie odpowiednich środków zabezpieczających, zgodnie z poniższym opisem.

a) Elektronarzędzie należy trzymać mocno i ustawić ciało oraz ramiona w pozycji, w której można zrównoważyć siły odbicia. Zawsze należy stosować uchwyt dodatkowy, jeśli jest dostępny, aby mieć możliwie największą kontrolę nad siłami występującymi podczas odbicia lub momentami reakcyjnymi podczas uruchamiania urządzenia. Operator poprzez odpowiednie środki ostrożności może opanować siły występujące przy odbiciu i siły reakcji.

b) W żadnym wypadku nie wolno zbliżać ręki do obracających się narzędzi mocowanych. Przy odbiciu narzędzie mocowane może poruszać się w kierunku ręki.

c) Należy unikać obecności własnego ciała w strefie, do której elektronarzędzie przemieszcza się po wystąpieniu odbicia. Odbicie kieruje elektronarzędzie w stronę przeciwną do ruchu tarczy szlifierskiej w miejscu zablokowania.

d) Szczególną ostrożność należy zachować podczas pracy w strefie narożników, ostrych krawędzi itp. Należy unikać sytuacji, w których narzędzia mocowane odskakują od elementu obrabianego i ulegają zakleszczeniu. Obrotowe narzędzie mocowane przy obróbce narożników i ostrych krawędzi lub w przypadku odbicia ma tendencję do zakleszczania się. Powoduje to utratę kontroli nad urządzeniem lub odbicie.

e) Nie wolno stosować żadnych tarcz łańcuchowych ani ząbkowanych pił tarczowych. Takie narzędzia mocowane często powodują odbicie lub utratę kontroli na elektronarzędziem.

4.3 Specjalne wskazówki bezpieczeństwa dotyczące szlifowania i cięcia ściernicą:

a) Należy stosować wyłącznie ściernice dopuszczone dla danego elektronarzędzia i osłonę przewidzianą dla tej ściernicy. Ściernice, które nie są przewidziane dla danego elektronarzędzia, mogą być niewystarczająco osłonięte i stanowić zagrożenie.

b) Ośłona musi być bezpiecznie zamocowana na elektronarzędziu i ustawiona w taki sposób, aby zapewniony był najwyższy stopień bezpieczeństwa, tzn. w stronę użytkownika skierowana jest możliwe najmniejsza część ściernicy. Ośłona powinna chronić użytkownika przed odłamkami i przypadkowym zetknięciem ze ściernicą.
c) Ściernice mogą być używane tylko do zalecanych zastosowań. Np.: nigdy nie wolno szlifować powierzchnią boczną ściernicy tnącej. Ściernice tnące przeznaczone są do usuwania materiału za pomocą krawędzi tarczy. Boczne oddziaływanie siłą na tę ściernicę może spowodować jej złamanie.
d) Zawsze należy stosować nieuszkodzone kołnierze mocujące o prawidłowej wielkości i kształcie do wybranej tarczy szlifierskiej. Odpowiednie kołnierze podpierają tarczę szlifierską i zmniejszają niebezpieczeństwo pęknięcia tarczy szlifierskiej. Kołnierze do ściernic tnących mogą się różnić od kołnierzy do innych tarcz szlifierskich.
e) Nie wolno stosować żadnych używanych tarcz szlifierskich od większych elektronarzędzi. Tarcze szlifierskie do dużych elektronarzędzi nie są zaprojektowane do większych prędkości obrotowych małych elektronarzędzi i mogą pękać.

4.4 Dodatkowe specjalne wskazówki bezpieczeństwa dotyczące cięcia ściernicą:

a) Należy unikać blokowania ściernicy tnącej lub zbyt dużego nacisku. Nie należy wykonywać nadmiernie głębokich cięć. Przeciążenie ściernicy tnącej zwiększa jej napreżenia i podatność na ukosowanie lub blokowanie, a tym samym możliwość odbicia lub pęknięcia ściernicy.
b) Należy unikać strefy przed i za obracającą się ściernicą tnącą. W przypadku przemieszczania ściernicy tnącej w obrabianym elemencie od siebie, w przypadku odbicia elektronarzędzie z obracającą się tarczą zostaje wyrzucone bezpośrednio w kierunku użytkownika.
c) W przypadku zakleszczenia ściernicy tnącej lub przerwania pracy, należy wyłączyć urządzenie i przytrzymać je, aż tarcza całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wyciągać obracającej się jeszcze ściernicy tnącej z linii cięcia, gdyż wtedy może dojść do odbicia. Ustalić i usunąć przyczynę zakleszczenia.
d) Nie włączać elektronarzędzia, dopóki znajduje się ono w obrabianym elemencie. Przed ostrożnym kontynuowaniem cięcia należy poczekać, aż ściernica tnąca osiągnie pełną prędkość obrotową. W przeciwnym

wypadku tarcza może ulec zahaczeniu, wyskoczyć z obrabianego elementu lub spowodować odbicie.

e) Płyty lub większe elementy obrabiane należy podpierać, aby uniknąć ryzyka odbicia spowodowanego zakleszczeniem ściernicy. Duże elementy obrabiane mogą wyginać się pod swoim własnym ciężarem. Element obrabiany musi być podparty po obu stronach tarczy, i to zarówno w pobliżu linii cięcia jak i przy krawędzi.

f) Szczególną ostrożność należy zachować przy "wcięciach" w istniejące ściany lub inne nieprzewidziane obszary. Zagłębiająca się ściernica tnąca przy przecięciu przewodów gazowych lub wodociągowych, przewodów elektrycznych lub innych obiektów może spowodować odbicie.

Urządzenie wyposażone jest w układ szybkiego zatrzymania. Z tego powodu maszyna wyposażona jest w specjalne wrzeciono i specjalną nakrętkę mocującą "Quick-Stop". DO MOCOWANIA NARŻĘDZI ROBOCZYCH NALEŻY STOSOWAĆ WYŁĄCŻNIE ORYGINALNE NAKRĘTKI MOCUJĄCE"QUICK-STOP" METABO, ROZPOŻNAWALNE PO NAPISIE "METABO QUICK-STOP". Inne elementy mocujące lub narzędzia robocze z mocowaniem gwintowym nie dadzą się zamontować i są niedozwolone, w celu wyeliminowania zagrożeń i obrażeń ciała, oraz uszkodzeń wrzeciona. Wolno stosować wyłącznie akcesoria wymienione w rozdziale 12.

Należy stosować elastyczne podkładki, jeśli są one dostarczone wraz z materiałami szlifierskimi i jeśli są one wymagane.

Należy przestrzegać danych dostarczonych przez producenta narzędzia lub akcesoriów! Tarcze należy chronić przed smarem i uderzeniami!

Arkusze szlifierskie muszą być przechowywane i stosowane zgodnie z zaleceniami producenta.

W żadnym wypadku nie wolno stosować ściernic tnących do szlifowania zdzierającego! Ściernice tnące nie mogą być poddawane naciskom bocznym.

Obrabiany element musi mocno przylegać i być zabezpieczony przed przesunięciem, np. za pomocą urządzeń mocujących. Duże elementy obrabiane muszą być odpowiednio podparte.

Nie wolno stosować narzędzi mocowanych z wkładką gwintowaną.

Należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem. Służą one bezpieczeństwu osób obsługujących jak i bezpieczeństwu

użytkowanego urządzenia!

Zawsze należy nosić okulary ochronne.

Przy obróbce, zwłaszcza metali, we wnętrzu urządzenia może odkładać się pył przewodzący. Może spowodować to przewodzenie energii elektrycznej na obudowę urządzenia. Może to powodować chwilowe zagrożenie porażeniem elektrycznym. Z tego względu przy pracującym urządzeniu należy regularnie, często i dokładnie przedmuchiwać urządzenie sprężonym powietrzem przez tylną szczelinę wentylacyjną. W tym czasie urządzenie należy trzymać w sposób zapewniający bezpieczeństwo.

Zalecane jest stosowanie stacjonarnej instalacji odsysającej i wyposażenie instalacji elektrycznej w różnicowy wyłącznik ochronny (FI). Przy wyłączaniu szlifierki kątowej przez różnicowy wyłącznik ochronny trzeba sprawdzić i oczyścić urządzenie. Czyszczenie silnika patrz rozdział 10 Ćzyszczenie.

Pyły z takich materiałów jak powłoki malarskie zawierające ołów, niektóre gatunki drewna, minerały i metale mogą być szkodliwe dla zdrowia. Dotykanie lub wdychanie takich pyłów może wywołać reakcje alergiczne i/lub choroby układu oddechowego użytkownika lub osób znajdujących się w pobliżu.

Niektóre rodzaje pytów jak pył dębowy czy buczynowy uważane są za rakotwórcze, zwłaszcza w połączeniu z dodatkowymi substancjami do używanymi przy obróbce drewna (chromian, środki ochronne do drewna). Materiały zawierające azbest mogą być obrabiane wyłącznie przez specjalistów.

• W miarę możliwości należy używać urządzeń do odsysania pyłów.
• Należy zadbać o dobrą wentylację w miejscu pracy.
• Zaleca się używanie maski przeciwpyłowej z filtrem klasy P2.
  Należy przestrzegać obowiązujących w danym kraju przepisów dla obrabianych materiałów.

Nie wolno ciąć materiałów, przy których powstają niebezpieczne dla zdrowia pyły lub opary (np. azbest).

Należy zadbać o to, by przy pracy w warunkach zapylenia otwory wentylacyjne nie były przysłonięte. Jeśli zachodzi potrzeba usunięcia pyłu należy najpierw odłączyć urządzenie elektryczne od sieci zasilającej (używać przedmioty niemetalowe) i unikać uszkodzenia elementów wewnętrznych.

Nie wolno używać uszkodzonych, nieokrągłych względnie wibrujących narzędzi.

Należy unikać uszkodzenia przewodów gazowych lub wodociągowych, przewodów elektrycznych i ścian nośnych (statyka).

W przypadku użycia urządzenia pod gołym niebem: zainstalować różnicowy wyłącznik ochronny o maks. prądzie wyzwalającym (30 mA)!

Przed przystąpieniem do wprowadzania jakichkolwiek ustawień, przezbrajania lub konserwacji należy wyciągnąć wtyczkę z gniazda wtykowego.

Sprzęgło zabezpieczające S-automatic firmy Metabo. W przypadku zadziałania sprzęgła zabezpieczającego należy natychmiast wyłączyć urządzenie!

Uszkodzony lub popękany uchwyt dodatkowy należy wymienić. Nie wolno używać urządzenia z uszkodzonym uchwytem dodatkowym.

Uszkodzoną lub popękaną osłonę należy wymienić. Nie wolno używać urządzenia z uszkodzoną osłoną.

Urządzenie wyposażone jest w układ „szybkiego zatrzymania“. Jeśli czas hamowania ulegnie wyraźnemu wydłużeniu, urządzenie należy przekazać do naprawy.

Opisywane elektronarzędzie nie jest przeznaczone do szlifowania papierem ściernym, pracy ze szczotkami drucianymi, ani do polerowania. Prawo do gwarancji wygasa w przypadku użycia niezgodnego z przeznaczeniem! Przy polerowaniu silnik może ulec przegrzaniu i elektronarzędzie może ulec uszkodzeniu. Do prac polerskich zalecane jest stosowanie polerki kątowej naszej firmy.

5 Pr z e g l a d

Patrz strona 3 (proszę rozłożyć).

1 Nakrętka mocująca "Quick-Stop"

2 Wr zeciono

3 Kołnierz wsporczy układu automatycznego wyważania (nie zdejmowany) *

4 Przycisk zabezpieczający wrzeciono

5 Przełącznik suwakowy do włączania/wyłączania

6 Elektroniczny wskaźnik sygnału *

7 Uchwyt dodatkowy / Uchwyt dodatkowy z tłumieniem wibracji *

8 O s ł o n a

9 Kołnierz wsporczy *

10 Dźwignia do mocowania osłony

* w zależności od wyposażenia/nie objęte zakresem dostawy

6 Szczególne cechy produktu

- WBA..., WEBA...: Wbudowany układ automatycznego wyważania zapewniający minimalne wibracje maszyny

• Dużej mocy szlifierka kątowa z bardzo dużą wydajnością chłodzenia zapewniająca szybki postęp pracy nawet w najtrudniejszych warunkach użytkowania
• Szybkie zatrzymanie tarczy szlifierskiej po wyłączeniu urządzenia w ciągu 3 sekund
• Wytrzymały, trwały silnik Marathon firmy Metabo
• Technologia ochrony przed pyłem firmy Metabo zapewniająca bardzo długi okres użytkowania urządzenia
• Ergonomiczny kształt obudowy z wyraźnymi przewężeniami umożliwiającymi wygodne trzymanie przy cięciu i zdzieraniu
• Sprzęgło zabezpieczające S-automatic firmy Metabo.
• Szybka wymiana narzędzi "Quick" firmy Metabo

7 U r u c h o m i e n

Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy.

7.1 Mocowanie uchwytu dodatkowego

Pracę należy wykonywać wyłącznie z zamocowanym uchwytem dodatkowym (7)!

Przykręcić uchwyt dodatkowy po lewej lub prawej stronie urządzenia.

7.2 Mocowanie osłony

(do pracy z tarczami szlifierskimi)

Do prac z tarczami zdzierającymi ze względów bezpieczeństwa trzeba stosować ę (8).

Do prac ze ściernicami tnącymi ze względów bezpieczeństwa trzeba stosować specjalnąę do cięcia ściernicowego (patrz rozdział 12 soria).

Patrz rysunek, strona 3.

• Nacisnąć dźwignię (10) i przytrzymać. Nasadzić osłonę (8) w pokazanej pozycji.
• Zwolnić dźwignię i przekręcić osłonę aż dźwignia zatrzaśnie się.
• Nacisnąć dźwignię i przekręcić osłonę w taki sposób, aby zamknięta strefa skierowana była do użytkownika.
• Sprawdzić bezpieczeństwo zamocowania: Dźwignia musi być zatrzaśnięta i osłona nie może się przekręcać.

8 Mocowanie tarczy szlifierskiej

Urządzenie wyposażone jest w układ szybkiego zatrzymania. Z tego powodu maszyna wyposażona jest w specjalne wrzeciono i specjalną nakrętkę mocującą "Quick-Stop". DO MOCOWANIA NARZĘDZI ROBOCZYCH NALEŻY STOSOWAĆ WYŁĄCŹNIE ORYGINALNE NAKRĘTKI MOCUJĄCE"QUICK-STOP" METABO, ROZPOŻNAWALNE PO NAPISIE "METABO QUICK-STOP". Inne elementy mocujące lub narzędzia robocze z mocowaniem gwintowym nie dadzą się zamontować i są niedozwolone, w celu wyeliminowania zagrożeń i obrażeń ciała, oraz uszkodzeń wrzeciona. Wolno stosować wyłącznie akcesoria wymienione w rozdziale 12.

Przed każdym przystąpieniem do przezbrajania: wyciągać wtyczkę przewodu zasilającego z gniazda wtykowego. Urządzenie musi być wyłączone i wrzeciono musi być nieruchomości.

Do prac ze ściernicami tnącymi ze względów bezpieczeństwa należy stosować osłonę do przecinania ściernicowego (patrz rozdział 12 Akcesoria).

8.1 Blokowanie wrzeciona

- Nacisnąć przycisk blokujący wrzeciono (4) i przekręcić wrzeciono (2) ręką do momentu, aż przycisk blokujący wrzeciono odczuwalnie zatrzaśnie się.

8.2 Nakładanie tarczy szlifierskiej

WBA..., WEBA...:

Kołnierz wsporczy układu automatycznego wyważania (3) przymocowany jest na stałe do wrzeciona. Nie jest konieczny tak, jak to ma miejsce w przypadku innych szlifierek kątowych, zdejmowany kołnierz wsporczy.

Powierzchnie stykowe kołnierza współczego układu automatycznego wyważania (3), tarcza szlifierska oraz nakrętka mocująca „Quick-

Stop" (1) muszą być czyste. W razie potrzeby należy je wyczyścić.

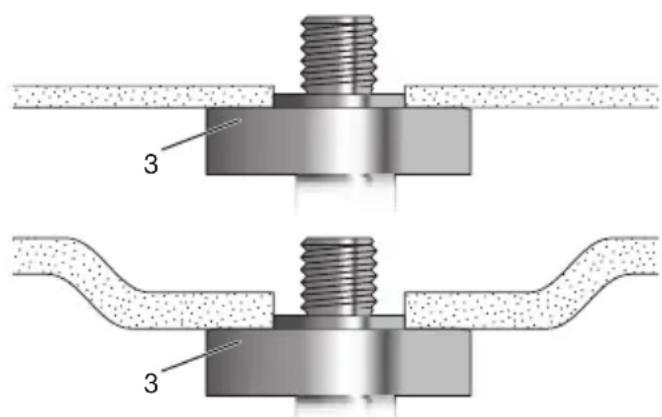

- Nałożyć tarczę szlifierską na kołnierz wsporczy układu automatycznego wyważania (3) (patrz ilustracje wyżej). Tarcza szlifierska musi równomiernie przylegać do kołnierza wsporczego układu automatycznego wyważania. Kołnierz blaszany ściernic tnących musi przylegać do kołnierza wsporczego układu automatycznego wyważania.

WB 11-125 Quick, WB 11-150 Quick:

9 9

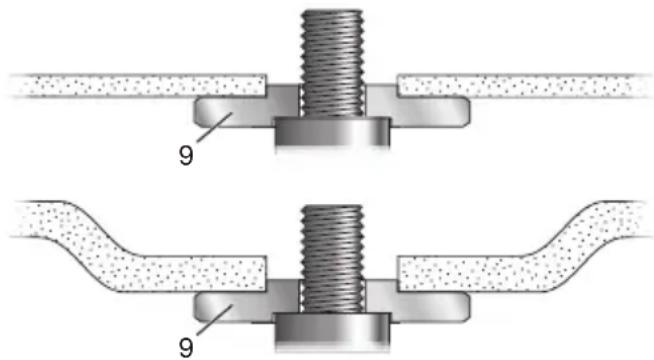

- Nałożyć kołnierz wsporczy (9) na wrzeciono (patrz ilustracje wyżej). Jest on prawidło zamontowany, gdy nie można go obracać na wrzecionie.

- N a ło żyć tarczę szlifierską na kołnierz wsporczy (9) (patrz ilustracje wyżej). Tarcza szlifierska musi równomiernie przylegać do kołnierza wsporczego. Kołnierz blaszany ściernic tnących musi przylegać do kołnierza wsporczego.

8.3 Mocowanie / odkręcanie nakrętki mocującej „Quick-Stop“

Mocowanie nakrętki mocującej „Quick-Stop“ (1) :

Nie wolno stosować narzędzi mocowanych, które w strefie mocowania są grubsze niż 8 mm!

Urządzenia wyposażone są w specjalne wrzeciono. Z tego względu wolno stosować tylko dostarczoną wraz z urządzeniem nakrętkę „Quick-Stop“ firmy Metabo.

• Blokowanie wrzeciona (patrz rozdział 8.1).
• Nałożyć nakrętkę mocującą „Quick-Stop“ (1) na wrzeciono (2) w taki sposób, aby 2 noski weszły w 2 rowki wrzeciona. Patrz rysunek, strona 3.
• Przykręcić nakrętkę mocującą „Quick-Stop“ ręcznie w kierunku ruchu wskazówek zegara.
• Dokręcić nakrętkę mocującą „Quick-Stop“ poprzez mocne przekręcenie tarczy szlifierskiej w kierunku ruchu wskazówek zegara.

Odkręcanie nakrętki mocującej „Quick-Stop“ (1) :

Tylko wtedy, gdy przymocowana jest nakrętka mocująca „Quick-Stop“ (1),

wrzeciono może zostać przytrzymane przyciskiem blokującym wrzeciono (4)!

• Po wyłączeniu urządzenie zatrzymuje się z opóźnieniem.
• Na krótko przed zatrzymaniem tarczy szlifierskiej nacisnąć przycisk blokujący wrzeciono (4). Nakrętka mocująca „Quick-Stop“ (1) odkręca się.

9 Użytytkowan

Zalecenie: Do prac polerskich zalecane jest stosowanie polerki kątowej naszej firmy.

9.1 Włączanie i wyłączanie

Urządzenie należy prowadzić zawsze obiema rękami.

Najpierw włączyć urządzenie, a dopiero potem dosunąć narzędzie mocowane do pianego elementu.

Należy unikać, aby urządzenie zasysało dodatkowy pył i wióry. Urządzenie należy zać i wyłączać z dala od nagromadzonego Po wyłączeniu urządzenie wolno odkładaćero po całkowitym zatrzymaniu silnika.

Należy unikać niezamierzonego uruchomienia: urządzenie należy zawsze zvać, gdy wtyczka jest wyciągana z gniazda powego lub w przypadku przerwy w dopływie u.

Przy włączeniu ciągłym urządzenie pracuje w dalszym ciągu, nawet jeśli zostanie wyrwane. Z tego względu urządzenie należy zawsze nać obiema rękami za przewidziane do tego yty, przyjąć bezpieczną pozycję i pracować upieniu.

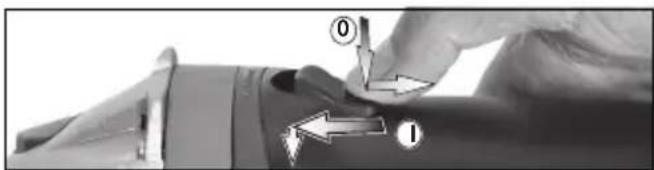

Przełącznik suwakowy:

Włączanie: przesunąć przełącznik suwakowy (5) w przód. W celu włączenia urządzenia w tryb ciągły nacisnąć następnie przełącznik w dół, tak aby się zablokował.

Wyłączanie: nacisnąć na tylny koniec przełącznika suwakowego (5).

9.2 Wskazówki dotyczące pracy urządzenia

Szlifowanie:

Urządzenie należy dociskach umiarkowanie i poruszać po powierzchni tam i z powrotem, aby powierzchnia obrabianego elementu nie stała się zbyt gorąca.

Szlifowanie zdzierające: Dla uzyskania dobrego wyniku pracy należy pracować pod kątem 30° - 40°.

Przecinanie ściernica:

Przy przecinaniu ściernicą zawsze należy pracować przeciwbieżnie (patrz ilustracja). W przeciwnym wypadku zachodzi niebezpieczeństwo, że urządzenie w

sposób niekontrolowany wyskoczy z linii cięcia. Należy pracować z umiarkowanym przesuwem, który jest dopasowany do obrabianego materiału. Urządzenia nie wolno ustawiać skosem, naciskać, ani kołysać.

10 Czyszczenie

Czyszczenie silnika: Urządzenie należy regularnie, często i dokładnie przedmuchiwac sprężonym powietrzem przez tylne szczeliny wentylacyjne. W tym czasie urządzenie należy trzymać w sposób zapewniający bezpieczeństwo.

11 Usuwanie usterek

WBA..., WEBA...:

Elektroniczny wskaźnik sygnałowy (6) świeci się i prędkość obrotowa pod obciążeniem zmniejsza się. Temperatu

uzwojenia jest zbyt wysoka! Pozostawić urządzenie do pracy na biegu luzem do momentu, aż elektroniczny wskaźnik sygnałowy zgaśnie.

WBA..., WEBA...:

Elektroniczny wskaźnik sygnałowy (6) miga i urządzenie nie pracuje. Zadziałało zabezpieczenie przed ponownym

uruchomieniem. W przypadku wsunięcia wtyczki przewodu zasilającego do gniazda przy włączonym urządzeniu lub przy ponownym dopływie prądu po przerwie w zasilaniu, urządzenie nie zostaje uruchomione. Wyłączyć urządzenie i ponownie włączyć.

12 Akcesoria

Stosować wyłącznie oryginalne akcesoria Metabo.

Jeśli potrzebne są akcesoria dodatkowe, należy udać się do sklepu, w którym elektronarzędzie zostało nabyte.

By umożliwiać wybór poprawnych akcesoriów należy podać sprzedawcy dokładny rodzaj elektronarzędzia.

Patrz strona 4.

A Tarcza zdzierająca (stosować tylko z zamocowaną osłoną)
B Ośłona do przecinania ściernica.
C Ściernica tnąca (stosować tylko z zamocowaną osłoną do przecinania ściernicą)
D Diamentowa ściernica tnąca (stosować tylko z zamocowaną osłoną do przecinania ściernicą)
E Ośłona do przecinania ściernicą z suwadłem prowadnicowym (nałożyć na urządzenie i przymocować śrubą.) (Z króćcem do odsysania pyłu kamiennego powstającego przy przecinaniu płyt kamiennych za pomocą odpowiedniego odkurzacza.)

F Nakrętka mocująca "Quick-Stop" (1)

Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny.

13 Naprawy

Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca!

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod adresem www.metabo.com.

14 Ochrona środowiska

Pył ze szlifowania może zawierać substancje szkodliwe: Nie należy wyrzucać go wraz z odpadami domowymi, ale usuwać prawidłowo w punkcie gromadzenia odpadów specjalnych.

Opakowania narzędzi Metabo w 100% podlegają procesowi recyklingu. Zużyte elektronarzędzia i osprzęt zawierają dużą ilość cennych surowców i tworzyw sztucznych, które też mogą zostać poddane procesowi recyklingu.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno wyrzucać do zwykłych odpadów

domowych! Zgodnie z wytyczną europejską 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie

państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

15 Dane techniczne

Wyjaśnienia do danych na stronie 2. Zastrzega się wprowadzanie zmian zgodnych z postępem technicznym.

D_max = Maksymalna średnica tarczy szlifierskiej

t_max,1 = Maks. dopuszczalna grubość narzędzia mocowanego w zakresie mocowania za pomocą nakrętki mocującej „Quick-Stop“ (1)

t_max,2 = Maks. dopuszczalna grubość narzędzia mocowanego

M = G w i r

I = Długość wrzeciona szlifierskiego

n = Prędkość obrotowa na biegu jałowym (największa prędkość obrotowa)

P_1 = Nominalnypobórmocy

P_2 = Moc wyjściowa

m = Ciężar bez przewodu zasilającego

Całkowita wartość wibracji (suma wektorowa w trzech kierunkach) ustalona według normy EN 60745:

a_h, SG,1 = wartość emisji drgań (szlifowanie powierzchni, wartość pomiarowa)

a_h, SG,2 = wartość emisji drgań (szlifowanie powierzchni, dane według EN 60745)

K_n, SG = Nieoznaczoność (wibracja)

Podany w tych instrukcjach poziom drgań zmierzony został zgodnie z metodą pomiaru ustaloną w normie EN 60745 i może zostać wykorzystany przy porównywaniu elektronarzędzi. Nadaje się również do tymczasowego oszacowania obciążenia przez drgania.

Podany poziom drgań określony został dla głównych zastosowań elektronarzędzia. Jeśli jednak elektronarzędzie użyte zostanie do innych zastosowań, z wykorzystaniem innych wierteł lub będzie użytkowane bez należytej konserwacji, wówczas poziom drgań może się różnić od podanego. Może to znacznie zwiększyć obciążenie drganiami na przestrzeni całego czasu pracy.

W celu dokładnego oszacowania obciążenia drganiami należy uwzględnić również ten czas, w którym urządzenie jest wyłączone albo wprawdzie pracuje, ale nie jest faktyczne wykorzystywane.

Może to znacznie zmniejszyć obciążenie drganiami na przestrzeni całego czasu pracy.

Należy podjąć dodatkowe czynności zabezpieczające użytkownika przed skutkiem drgań jak na przykład: konserwacja elektronarzędzia i wiertel, rozgrzewka rąk, właściwa organizacja przebiegu pracy.

Typowe mierzone poziomy hałasu wg Lw:

L_pA = Ciśnienie akustyczne

L_WA = Poziom hałasu

K_pA/WA = Nieoznaczoność (poziom hałasu)

Podczas pracy poziom hałasu może przekroczyć wartość 80 dB(A).

Nosić nauszniki ochronne!

Wartości pomiarów ustalone w oparciu o EN 60745.

Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).
