GEBRUIKSAANWIJZING WB 11-125 Quick METABO

Oorspronkelijke gebruiksaanwijzing

Geachte klant,

hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuwe elektrische gereedschap van Metabo. Elektrisch gereedschap van Metabo wordt zorgvuldig getest en moet beant- woorden aan de strenge kwaliteitsnormen en controles van Metabo. De levensduur van elektrisch gereedschap hangt echter in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u het elektrisch gereedschap van Metabo behandelt, des te langer zal het betrouwbaar blijven functioneren.

Inhoud

1 Conformiteitsverklaring
2 Gebruik volgens de voorschriften
3 Algemene veiligheidsvoorschriften
4 Speciale veiligheidsvoorschriften
5 Overzicht
6 Bijzondere productkenmerken
7 Inbedrijfstelling
8 Schuurschijf aanbrengen
9 Ge br u i k
10 Reiniging
11 Storingen verhelpen
12 Accessoires
13 Reparatie
14 Milieubescherming
15 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording, dat dit product voldoet aan de op pagina 2 genoemde normen en richtlijnen.

2 Gebruik volgens de voorschriften

De machines zijn met originele Metabo-accessoires geschikt voor het schuren en doorslijpen van metaal, beton, steen en gelijksoortige materialen zonder gebruik van water.

De machines zijn uitgerust met een speciale spindel. Daarom mag alleen de met de machine meegeleverde Metabo „Quick-Stop“-spanmoer worden gebruikt.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd.

3 Algemene veiligheidsvoorschriften

WAARSCHUWING – Lees ter vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees voor het in gebruik nemen van de machine de gebruiksaanwijzing en de bijgevoegde veiligheidsvoorschriften aandachtig en volledig door. Bewaar zorgvuldig alle documenten die bij de machine horen en geef de machine alleen samen met deze documenten door.

4 Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijke veiligheidsinstructies voor het schuren en doorslijpen:

a) Dit elektrisch gereedschap dient als schuurmachine en doorslijpmachine te worden gebruikt. Let op alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij uw apparaat ontvangt. Neemt u de volgende aanwijzingen niet in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
b) Dit elektrische gereedschap is niet geschikt voor het schuren met zandpapier, het werken met draadborstels en het polijsten. Toepas-singen waarvoor het elektrische gereedschap niet bestemd is, kunnen leiden tot gevaarlijke situaties en lichamelijk letsel.
c) Gebruik geen accessoires die door de fabrikant niet speciaal voor dit elektrische gereedschap bestemd en aanbevolen zijn. Wanneer u de accessoires aan uw elektrisch gereedschap

kunt bevestigen, garandeert dit nog geen veilig gebruik.

d) Het toelaatbare toerental van het inzetge-reedschap dient minstens zo hoog te zijn als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan toelaatbaar kunnen vernield worden.
e) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan niet voldoende worden afgeschermd of gecontroleerd.
f) Schuurschijven of andere accessoires dienen exact op de schuurspindel van uw elektrische gereedschap te passen. Inzetgereedschap dat niet precies op de schuurspindel van uw elektrische gereedschap past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van controle.
9) Gebruik geen beschadigd inzetgereedschap. Controleer het inzetgereedschap, zoals schuur-schijven, voor gebruik altijd op afsplinteringen en scheuren. Wanneer het elektrisch gereedschap of het inzetgereedschap valt, controleer dan of het beschadigd is, of ga over op onbeschadigd inzetgereedschap. Wanneer u het inzetgereedschap heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten het bereik van het roterende inzetgereedschap blijven en laat het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breekt beschadigd inzetgereedschap meestal.
h) Draag een persoonlijke veiligheidsuitrusting. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Zo nodig draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciaal schort, die u bescherming bieden tegen kleine slijp- en materiaaldeeltjes. Uw ogen dienen tegen rondvliegende vreemde voorwerpen, die bij verschillende toepassingen ontstaan, beschermd te worden. Stof- of zuurstofmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneer u lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.
i) Let erop dat andere personen zich op een veilige afstand van uw werkgebied bevinden. Iedereen die het werkgebied betreedt, dient een persoonlijke veiligheidsbescherming te dragen. Gebroken inzetgereedschap of brokstukken van het werkstuk kunnen wegvliegen en letsel buiten het directe werkgebied veroorzaken.
j) Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap

verborgen stroomleidingen of het eigen netsnoer kan raken. Door contact met een spanningvoerende geleider kunnen ook metalen apparaatonderdelen onder spanning worden gezet zetten en een elektrische schok teweeg worden gebracht.

k) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegrepen en kan uw hand of uw arm in het draaiende inzetgereedschap komen.
1) Leg het elektrische gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het steunvlak, waardoor u mogelijk de controle over het elektrische gereedschap verliest.
m) Laat het elektrische gereedschap niet draaien wanneer u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilatiesleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing en een sterke opeenhoping van metaalstof kan elektrische gevaren veroorzaken.
o) Gebruik het elektrische gereedschap niet in de buurt van brandbaar materiaal. Door vonken kunnen deze materialen vlam vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op terugslagen en andere gevaarlijke situaties:

Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of blokkeert, zoals een schuurschijf, enz. Indien het draaiende inzetgereedschap blokkeert of blijft haken, wordt het onmiddellijk stopgezet. Hierdoor wordt ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap in op de plaats van de blokkering versneld.

Wanneer er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalt in het werkstuk, vastraken, met het uitbreken van de schuurschijf of een terugslag als mogelijk gevolg. De schuurschijf beweegt zich dan naar of vanaf de bediener, afhankelijk van de draairichting van de schijf bij de plaats van de blokkering. Hierbij kunnen schuurschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap. Deze kan

worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hierna beschreven.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden, altijd de extra greep om tijdens de startfase een zo groot mogelijke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom niet met uw lichaam binnen het gebied waarin het elektrische gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrische gereedschap tegen de bewegingsrichting van de schuurschijf in op de plaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap niet van het werkstuk terugspringt en beklemd raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of ingeval het terugspringt beklemd te raken. Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrische gereedschap.

4.3 Speciale veiligheidsinstructies voor het schuren en doorslijpen:

a) Gebruik uitsluitend schuurmiddelen die voor uw elektrische gereedschap zijn goedgekeurd en de hiervoor geschikte beschermkap. Schuurmiddelen die niet geschikt zijn voor het elektrische gereedschap kunnen niet voldoende worden afgeschermd en zijn onveilig.
b) De beschermkap dient veilig op het elektrische gereedschap te worden aangebracht en zo ingesteld te zijn dat er sprake is van een maximale mate van veiligheid. Dit houdt in dat het kleinst mogelijke deel van het schuurmiddel open naar de bediener wijst. De beschermkap moet de bediener beschermen tegen brokstukken en toevallig contact met het schuurmiddel.
c) De schuurmiddelen mogen alleen worden gebruikt voor de aanbevolen toepassingsmogelijkheden. Bijv.: Slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze schuurmiddelen kan de schijf breken.

d) Gebruik altijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de door u gekozen schuurschijf. Geschikte flenzen steunen de schuurschijf en gaan zo het risico tegen dat deze breekt. Flenzen voor doorslijpschijven kunnen zich onderscheiden van de flenzen voor andere schuurschijven.
e) Gebruik geen versleten schuurschijven van groter elektrisch gereedschap. Schuurschijven voor groter elektrisch gereedschap zijn niet geschikt voor de hogere toerentallen van kleiner elektrisch gereedschap en kunnen breken.

4.4 Meer speciale veiligheidsinstructies voor het doorslijpen:

a) Voorkom een te hoge aandrukkeracht of een blokkering van de doorslijpschijf. Voer geen overmatig diepe snedes uit. Bij een overbelasting van de doorslijpschijf wordt ook de neiging tot schuin wegdraaien of blokkeren en daarmee de kans op een terugslag of breuk van het schuurmiddel verhoogd.
b) Mijd het gebied voor en achter de roterende doorslijpschijf. Wanneer u de doorslijpschijf in het werkstuk van u af beweegt, kan ingeval van een terugslag het elektrisch gereedschap met de draaiende schijf direct naar u toe worden geslingerd.
c) Indien de doorslijpschijf beklemd raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel de oorzaak van het beklemd raken vast en hef deze op.
d) Schakel het elektrische gereedschap zolang het zich niet in het werkstuk bevindt nooit opnieuw in. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven haken, uit het werkstuk springen of een terugslag veroorzaken.
e) Zorg voor een ondersteuning van platen of grote werkstukken om het risico van een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen doorbuigen onder hun eigen gewicht. Het werkstuk dient aan beide kanten van de schijf, en zowel bij de doorslijpsnede als aan de rand, ondersteund te worden.
f) U dient bijzonder voorzichtig te zijn bij "invalsnedes" in bestaande wanden of andere gebieden die niet ingezien kunnen worden. De invallende doorslijpschijf kan bij het snijden in gas-of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

De machine heeft een snelstop. Om deze reden is de machine uitgerust met een speciale schuurspindel en een Metabo "Quick-Stop"-spanmoer. GEBRUIK VOOR HET AANBRENGEN VAN HET GEREEDSCHAP UITS-LUITEND DE ORIGINELE METABO "QUICK-STOP"-SPANMOER, DIE TE HERKENNEN IS AAN HET OPSCHRIFT "METABO QUICK-STOP".

Ander gereedschap dat voorzien is van spanmiddelen of schroefdraden kan niet worden gemonteerd en is niet toegestaan, ter voorkoming van risico's, letsel en beschadigingen aan de schuurspindel. Er mag uitsluitend gebruik worden gemaakt van de in hoofdstuk 12 genoemde accessoires.

Maak gebruik van elastische tussenlagen wanneer deze bij het schuurmateriaal ter beschikking gesteld worden en vereist zijn.

Neem de opgaven van de fabrikant van het gereedschap of de accessoires in acht! Zorg ervoor dat de schijven beschermd zijn tegen vet en stoten!

Schuurschijven dienen zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Doorslijpschijven mogen nooit worden gebruikt voor het grofslijpen! Doorslijpschijven mogen niet onderhevig zijn aan zijwaartse druk.

Het werkstuk dient stevig te liggen en beveiligd te zijn tegen wegglijden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

Er mag geen inzetgereedschap met schroefdraadinzet worden gebruikt,.

Let voor uw veiligheid en die van de machine op de met dit symbool aangegeven passages!

Draag altijd een veiligheidsbril.

Bij de bewerking, met name van metaal, kan zich geleidende stof in de machine afzetten. Hierdoor kan elektrische energie overgaan op de machinebehuizing. Dit kan tijdelijk het risico van een elektrische schok met zich meebrengen. Daarom is het noodzakelijk om de machine tijdens het draaien zeer regelmatig en grondig door de achterste ventilatiesleuven uit te blazen met perslucht. Hierbij moet de machine worden geborgd.

Het wordt aanbevolen om een stationaire afzuiginrichting in te zetten en een lekstroomschakelaar (FI) voor te schakelen. Indien de haakse slijper door de FI-veiligheidsschakelaar is uitgeschakeld moet de machine gecontroleerd en gereinigd worden. Motorreiniging zie hoofdstuk 10 Reini-ging.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

• Maak zo mogelijk gebruik van stofafzuiging.
• Zorg voor een goede ventilatie van de werkplaats.
• Het wordt aanbevolen om een stofmasker met filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing zijn.

Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).

Zorg ervoor dat bij het werken onder stoffige omstandigheden de ventilatieopeningen vrij zijn. Mocht dit nodig zijn om het stof te verwijderen, ontkoppel dan eerst het elektrisch gereedschap van het elektriciteitsnet (gebruik niet-metalen voorwerpen) en voorkom beschadiging van inwendige delen.

Beschadigde, onronde resp. vibrerende gereedschappen mogen niet gebruikt worden.

Schade aan gas- of waterleidingen, elektrische geleiders en dragende wanden (statica) voorkomen.

Bij gebruik van de machine buiten: FI-veiligheids-schakelaar met max. afschakelstroom (30 mA) voorschakelen!

De stekker altijd uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Metabo S-automatic veiligheidskoppeling. Ingeval van activering van de veiligheidskoppeling de machine onmiddellijk uitschakelen!

Een beschadigde of gebarsten extra greep dient te worden vervangen. Indien de extra greep defect is de machine niet gebruiken.

Een beschadigde of gebarsten beschermkap dient te worden vervangen. Indien de beschermkap defect is de machine niet gebruiken.

De machine beschikt over een „snelstop“. Laat de machine repareren wanneer de afremtijd duidelijk langer wordt.

Dit elektrisch gereedschap is niet bestemd voor het schuren van zandpapier, het werken met draadborstels en het polijsten. De garantie vervalt bij gebruik dat niet volgens de voorschriften

plaatsvindt! De motor kan tijdens het polijsten oververhit en het elektrisch gereedschap beschadigd raken. Voor polijstwerkzaamheden bevelen wij onze haakse polijstmachine aan.

5 O ver z i c h t

Zie pagina 3 (uitklappen a.u.b.).

1 "Quick-Stop"-spanmoer
2 Spindel
3 Autobalancer-steunflens (niet afneembaar) *
4 Spindelvastzetknop
5 Schakelschuif voor het in-/uitschakelen
6 Elektronische signaalindicatie *
7 Extra greep / extra greep met trillings-demping *
8 Beschermkap
9 Steunflens *
10 Hendel voor de bevestiging van de beschermkap

* afhankelijk van de uitrusting/niet in de leveringsomvang

6 Bijzonder productkenmerken

• WBA..., WEBA...: Geïntegreerde autobalancer voor de geringste trillingen van de machine
• Krachtige haakse slijper met extra hoog koelvermogen voor een snelle voortgang van het werk zelfs onder de zwaarste omstandigheden
• Snelstop van de schuurschijf na uitschakeling binnen 3 seconden
• Robuuste, duurzame Metabo maratonmotor
• Metabo stofbeschermingstechnologie voor een extreem lange levensduur van de machine
• Ergonomisch ontwerp van de behuizing met markante versmallingen voor een goede houvast bij het schuren en grofslijpen
• Metabo S-automatic veiligheidskoppeling
• Metabo "quick"-gereedschapsnelwissel

7 Inbedrijfstelling

Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning.

7.1 Extra greep aanbrengen

Alleen werken wanneer de extra greep (7) is aangebracht! De extra greep stevig

inschroeven aan de linker- of rechterkant van de machine.

7.2 Beschermkap aanbrengen

(voor het werken met schuurschijven)

Voor grofslijpwerkzaamheden dient uit veiligheidsoverwegingen de beschermkap (8) te en gebruikt.

Voor werkzaamheden met doorslijpschijven dient uit veiligheidsoverwegingen de speciale beschermkap voor het doorslijpen (zie hoofdstuk 12 Accessoires) te worden gebruikt.

Zie afbeelding, pagina 3.

• De hendel (10) indrukken en ingedrukt houden. de beschermkap (8) aanbrengen in de weergegeven positie.
• De hendel loslaten en aan de beschermkap draaien tot de hendel inklikt.
• De hendel indrukken en aan de beschermkap draaien tot het gesloten deel naar de gebruiker wijst.
• Controleer of de hendel goed bevestigd is: Hij dient vergrendeld te zijn en er mag niet aan de beschermkap kunnen worden gedraaid.

8 Schuurschijf aanbrengen

De machine heeft een snelstop. Om deze reden is de machine uitgerust met een

speciale schuurspindel en een Metabo "Quick-Stop"-spanmoer. GEBRUIK VOOR HET AANBRENGEN VAN HET GEREEDSCHAP UITS-LUITEND DE ORIGINELE METABO "QUICK-STOP"-SPANMOER, DIE TE HERKENNEN IS AAN HET OPSCHRIFT "METABO QUICK-STOP".

Ander gereedschap dat voorzien is van spanmiddelen of schroefdraden kan niet worden gemonteerd en is niet toegestaan, ter voorkoming van risico's, letsel en beschadigingen aan de schuurspindel. Er mag uitsluitend gebruik worden gemaakt van de in hoofdstuk 12 genoemde accessoires.

Voor alle ombouwwerkzaamheden: de netstekker uit het stopcontact halen. De ine moet uitgeschakeld zijn en de spindel aan.

Voor het werken met doorslijpschijven uit veiligheidsoverwegingen de beschermkap van de doorslijpschijf (zie hoofdstuk 12 Accessoires) gebruiken.

8.1 Spindel vastzetten

- De spindelvastzetknop (4) indrukken en de spindel (2) met de hand draaien tot de spindelvastzetknop hoorbaar inklikt.

8.2 De schuurschijf erop plaatsen

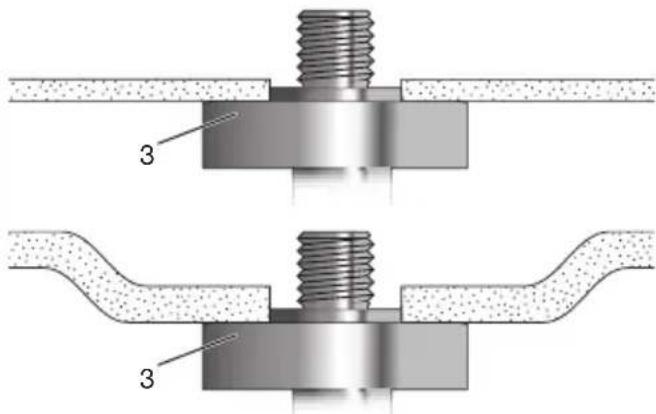

WBA..., WEBA...:

De autobalancer-steunflens (3) wordt stevig op de spil aangebracht. Een afneembare steunflens is, zoals bij andere haakse slijpers gebruikelijk, niet vereist.

De steunvlakken van autobalancer-steunflens (3), schuurschijf en „Quick-Stop“-spanmoer (1) dienen schoon te zijn. Indien nodig reinigen..

- De schuurschijf op de autobalancer-steunflens (3) plaatsen (zie de afbeeldingen hierboven). De schuurschijf dient gelijkmatig op de autobalancer-steunflens te liggen. De plaatflens van de doorslijpschijven dient op de autobalancer-steunflens te liggen.

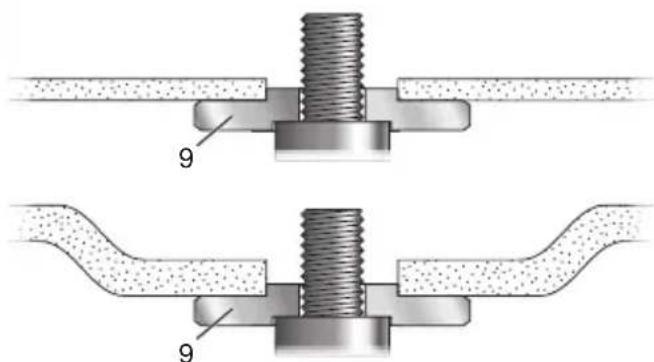

WB 11-125 Quick, WB 11-150 Quick:

9 9

- De steunflens (9) op de spindel plaatsen (zie de afbeeldingen hierboven). Hij is op de juiste wijze op de spindel aangebracht als hij zich op de spindel niet laat draaien.

- De schuurschijf op de steunflens (9) plaatsen (zie de afbeeldingen hierboven). De schuurschijf dient gelijkmatig op de steunflens te liggen. De plaatflens van de doorslijpschijven dient op de steunflens te liggen.

8.3 „Quick-Stop“-spanmoer bevestigen/losmaken

„Quick-Stop“-spanmoer (1) bevestigen:

Er mag geen inzetgereedschap worden gebruikt dat in spangebied dikker 3 mm is!

De machines zijn uitgerust met een speciale spindel. Daarom mag alleen de met de mine meegeleverde Metabo „Quick-Stop“-moer worden gebruikt.

• Spindel vastzetten (zie hoofdstuk 8.1).
• De „Quick-Stop“-spanmoer (1) zo op de spindel (2) zetten dat de 2 neuzen in de 2 groeven van de spindel grijpen. Zie afbeelding, pagina 3.
• De „Quick-Stop“-spanmoer met de hand met de wijzers van de klok mee vastzetten.
• Door tegen de wijzers van de klok in krachtig aan de schuurschijf te draaien de „Quick-Stop“-spanmoer vastzetten.

„Quick-Stop“-spanmoer (1) bsmaken:

Alleen wanneer de „Quick-Stop“-spanmoer (1) is aangebracht, mag de spindel met de astzetknop (4) worden stilgezet!

Na het uitschakelen loopt de machine na.

- Kort voordat de schuurschijf stil komt te staan de spilvastzetknop (4) indrukken. De „Quick-Stop“-spanmoer (1) komt los.

9 Ge b r u i k

Aanwijzing: Voor polijstwerkzaamheden bevelen wij onze haakse polijstmachine aan.

9.1 In-/uitschakelen

De machine altijd met beide handen geleiden!

Eerst inschakelen, dan het inzetgereedschap naar het werkstuk brengen.

Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij

het in- en uitschakelen moet erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine bevindt. De machine na het uitschakelen pas wegzetten wanneer de motor tot stilstand is gekomen.

Voorkom onverhoeds aanlopen: De machine altijd uitschakelen wanneer de stekker uit het contact wordt gehaald of wanneer zich een monderbreking heeft voorgedaan.

Bij langdurige inschakeling loopt de machine verder wanneer deze uit de hand gerukt. Daarom de machine altijd met beide en aan de hiervoor bestemde handgrepen ouden, ervoor zorgen dat u stevig staat en ncentreerd werken.

Schakelschuif:

Inschakelen: schakelschuif (5) naar voren schuiven. Voor een langdurige inschakeling vervolgens naar beneden klappen tot hij inklikt.

Uitschakelen: op het achterste uiteinde van de schakelschuif (5)drukken en loslaten.

9.2 Tips voor het werk

Schuren:

De machine matig aandrukken en over het oppervlak heen- en weer bewegen, zodat het werkstukoppervlak niet te heet wordt. Grofslijpen: Voor een goed arbeidsresultaat dient u te werken met een invalshoek van 30° - 40°.

Doorslijpen:

Bij het doorslijpen altijd in tegenge- stelde richting (zie afbeelding) werken. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werken met een

matige, aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, niet drukken, niet trillen.

10 Reiniging

Reiniging van de motor: De machine zeer regelmatig en grondig door de achterste ventilatiesleuven uitblazen met perslucht. Hierbij moet de machine worden geborgd.

11 Storingen verhelpen

WBA..., WEBA...:

De elektronische signaalindicatie (6) licht op en het belastingstoerental neemt af.

De wikkelingstemperatuur is te hoog! De machine met het nullasttoerental laten lopen tot de elektronische signaalindicatie uitgaat.

WBA..., WEBA...:

De elektronische signaalindicatie (6) knippert en de machine loopt niet. De herstartbeveiliging is geactiveerd. Wordt de

netstekker in het stopcontact gestoken wanneer de machine ingeschakeld is, of is de stroomtoevoer na een onderbreking weer hersteld, dan loopt de machine niet aan. De machine uit- en weer inschakelen.

12 Accessoires

Gebruik uitsluitend originele Metabo accessoires.

Als u accessoires wilt aanschaffen, doet u dat dan bij uw leverancier.

Geef het type van uw machine door aan uw leverancier om de juiste accessoires te krijgen.

Zie bladzijde 4.

A Grofslijpschijf (alleen gebruiken wanneer de beschermkap is aangebracht)
B Beschermkap voor doorslijpschijf.
C Doorslijpschijf (alleen gebruiken wanneer de beschermkap voor de doorslijpschijf is aangebracht)
D Diamant-doorslijpschijf (alleen gebruiken wanneer de beschermkap voor de doorslijpschijf is aangebracht)
E Beschermkap voor doorslijpschijf met geleidegroeven (op de machine plaatsen en bevestigen met schroef.) (Met aansluitstuk voor het afzuigen van het steenstof dat bij het doorslijpen van steenplaten met een geschikt afzuigapparaat ontstaat.)
F "Quick-Stop"-spanmoer (1)

Compleet accessoireprogramma zie www.metabo.com of hoofdcatalogus.

13 Reparatie

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman en uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kunt u downloaden via www.metabo.com.

14 Milieubescherming

Het ontstane schuurstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier naar een depot voor gevaarlijke afvalstoffen afvoeren.

Metabo verpakkingen zijn 100% recycleerbaar. Afgedankte elektronische machines en toebehoren bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycled kunnen worden.

Alleen voor EU-landen: Geef uw elektroge-reedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Toelichting bij de gegevens op pagina 2. Wijzigingen in verband met technische ontwikkelingen voorbehouden.

$$ \begin{array}{l} D _ {\max} = \text { maximale slijpschijfdiameter } \ \begin{array}{r l} t _ {\max, 1} ^ {\text { max }} & = \text { max. toelaatbare dikte van het } \ & \text { inzetgereedschap in het spangebied } \ & \text { bij gebruik van de „Quick - Stop“ - } \ & \text { spanmoer (1) } \end{array} \ \begin{array}{r l} {t _ {\max, 2}} & {= \text { max. toelaatbare dikte van het }} \ & {\text { inzetgereedschap }} \end{array} \ \end{array} $$

$$ M = \text { spindelschroefdraad } $$

$$ I = \text { lengte van de schuurspindel } $$

$$ n = \text { onbelast toerental (hoogste toerental) } $$

$$ P _ {1} \quad = \text { n o m i n a a l v e r m o g e n } $$

$$ P _ {2} = \text { afgegeven vermogen } $$

$$ \bar {m} = \text { gewicht zonder netsnoer } $$

Totale trillingswaarde (vectorsom van drie richtingen) bepaald volgens EN 60745:

$$ \begin{array}{l} \begin{array}{r l} {a _ {h, \mathrm{SG}, 1}} & {= \mathrm{trillingsemissiewaarde~(opperv-}} \ & {\mathrm{laktes~schuren,~meetwaarde)}} \end{array} \ \begin{array}{r l} {a _ {\mathrm{h}, \mathrm{SG}, 2}} & {= \text { trillingsemissiewaarde (opperv- }} \ & {\text { laktes schuren, opgave conform }} \ & {\text { EN 60745) }} \end{array} \ K _ {h, S G} = \text { onzekerheid (trilling) } \ \end{array} $$

Het trillingsniveau dat in deze aanwijzingen wordt aangegeven is gemeten in overeenstemming met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau geldt voor de belangrijkste toepassingen van het elektrisch gereedschap. Wanneer het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, met afwijkend inzetgereedschap of onvoldoende onderhoud, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verhoogd.

Voor een precieze beoordeling van de trillingsbelasting dienen ook de tijden in aanmerking te worden genomen waarin het apparaat uitgeschakeld is of weliswaar loopt, maar niet in gebruik is. Hierdoor kan de trillingsbelasting voor de hele werkruimte aanmerkelijk worden verlaagd.

Stel extra veiligheidsmaatregelen vast voor de beveiliging van de gebruiker tegen het effect van trillingen, zoals bijvoorbeeld: onderhoud van

elektrisch en inzetgereedschap, het warmhouden van de handen en de organisatie van arbeidsprocessen.

Karakteristiek A-gekwalificeerd geluidsniveau:

L_pA	= geluidsdrukniveau
L_WA	= geluidsvermogensniveau
K_pA/WA	= onzekerheid (geluidsniveau)

Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag oorbeschermers!

Meetgegevens volgens de norm EN 60745.

De vermelde technische gegevens zijn tolerantie-waarden (overeenkomstig de toepasselijke norm).
