HASZNÁLATI ÚTMUTATÓ WB 11-125 Quick METABO

Eredeti üzemeltetési útmutató

Tisztelt Vásárlónk!

Köszönjük, hogy megtisztelt bennünket bizalmával és a Metabo elektromos kéziszerszámát választotta. Minden egyes elektromos kéziszerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá, ennek során meg kell felelniük a Metabo minőségbiztosítási részlege által kidolgozott szigorú minőségi követelményeknek. Az elektromos kéziszerszámának élettartama nagy mértékben függ attól, hogy milyen gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Minél gondosabban bánik a Metabo elektromos kéziszerszámával, annál hosszabb ideig fogja az megbízhatóan szolgálni Önt.

Tartalom

1 Megfelelőségi nyilatkozat
2 Rendeltetésszerű használat
3 Általános biztonsági szabályok
4 Különleges biztonsági szabályok
5 Attekintés
6 Különleges termékjellemzők
7 Územbe helyezés
8 Csiszolótárcsa felhelyezése
9 Használat
10 Tisztítás
11 Hibaelhárítás
12 Tartozékok
13 Javítás
14 Környezetvédelem
15 Müszaki adatok

1 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 2. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

2 Rendeltetésszerű használat

A gépek eredeti Metabo alkatrészek használata esetén alkalmasak fémek, beton, közet és más hasonló anyagok csiszolására és darabolására víz felhasználása nélkül.

A gépek speciális orsóval vannak felszerelve. Ezért csak a géppel együtt szállított Metabo „Quick-Stop“- szorítóanyát szabad használni.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3 Biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A

biztonsági utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg valamennyi biztonsági utasítást és előírást a jövőben.

Az elektromos kéziszerszám használata előtt olvassa el alaposan és teljeskörűen a csatolt biztonságtechnikai útmutatót és a használati utasítást. Órizze meg a mellékelt műszaki leírásokat és csak ezekkel együtt adja tovább másnak az elektromos kéziszerszámot.

4 Különleges biztonsági szabályok

4.1 Csiszolásra és darabolásra vonatkozó közös biztonsági tudnivalók:

a) Ez az elektromos kéziszerszám csiszoló- és darabológépként használható. Vegyen figyelembe minden olyan biztonsági tudnivalót, utasítást, ábrát és adatot, melyet a géppel együtt kapott. Ha nem tartja be az alábbi utasításokat, fennáll az áramütés, tűz és/vagy súlyos sérülés veszélye.
b) Ez az elektromos kéziszerszám nem alkalmas csiszolópapírral történő csiszolásra, drótkefével történő munkavégzésre és polírozásra. Ha a tervezett alkalmazásoktól eltérő célra használja az elektromos kéziszerszámot, az veszélyes helyzeteket teremthet, és sérülést okozhat.
c) Ne használjon olyan tartozékot, melyet a gyártó nem speciálisan ehhez az elektromos kéziszerszámhoz fejlesztett ki, ill. amelynek a használatát nem ajánlja kifejezetten.

Onmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelhető, még

nem garantálja annak biztonságos használhatóságát.

d) Az alkalmazott szerszámra megengedett fordulatszámnak legalább az elektromos kéziszerszámon megadott maximális fordulatszám értékét el kell érnie. Tönkremehet az a tartozék, mely a megengedettnél gyorsabban forog.
e) Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos kéziszerszámra előírt méretadatoknak. A helytelenül méretezett szerszámot nem lehet kellően árnyékolni vagy ellenőrizni.
f) A csiszolótárcsáknak vagy más tartozékoknak pontosan illeszkedniük kell az elektromos kéziszerszám csiszolótengelyére Ha a szerszám nem illeszkedik pontosan az elektromos kéziszerszám csiszolótengelyére, egyenetlen lesz a forgása, erőteljesen megnövekedhet a rezgése, és a kezelő elveszítheti uralmát a gép fölött.
g) Ne használja sérült betétszerszámmal a berendezést. A betétszerszám, pl. csiszolótárcsa minden használatba vétele előtt ellenőrizze, hogy nem pattogzottak-e le róla szilánkok, és nincsenek-e rajta repedések. Ha az elektromos kéziszerszám vagy a felszerelt betétszerszám leesik, ellenőrizze, hogy nem sérült-e meg, szükség esetén cserélje ki a sérült betétszerszámot. Ha ellenőrizte és felszerelte a betétszerszámot a készülékre, győződjön meg arról, hogy sem Ön, sem a környéken levő más személy ne legyen a forgó betétszerszám síkjában, majd egy percre kapcsolja maximális fordulatszámra a készüléket. A sérült betétszerszám általában már ezalatt a tesztidőszak alatt eltörik.
h) Viseljen személyes védőfelszerelést. Az alkalmazástól függően használjon teljes arcvédő maszkot, szemvédő maszkot vagy védőszemüveget. Amennyiben szükséges, viseljen porvédő maszkot, hallásvédő eszközt, védőkesztyűt vagy speciális védőkötényt, melyek védenek a munkadarabról vagy a csiszolóeszközről lepattanó részecskéktől. A szemet védeni kell a különböző alkalmazások során lepattanó, és a levegőben szálló részecskék ellen. A por- vagy légzésvédő maszknak ki kell szürnie az alkalmazás során keletkező port. Ha valaki hosszú időn keresztül erős zajhatásnak van kitéve, károsodhat a hallása.
i) Ügyeljen rá, hogy kívülálló személyek kellő távolságra legyenek a berendezés munkakörnyezetétől. A munkaterületre belépő személyek minden esetben viseljenek személyes védőfelszerelést. A munkadarabról vagy a törött szerszámról lepattogzó szilánkok messzire repülhetnek, így a munkaterület

közvetlen környezetén kívül okozhatnak sérüléseket.

j) A gépet csak a szigetelt markolatnál fogva tartsa, ha fennáll a veszélye, hogy a szerszám munka közben rejtett villamos vezetékbe vagy készülék saját elektromos vezetékébe vághat. A feszültség alatt álló vezetékkel való találkozás által a gép fémes alkatrészei is feszültség alá kerülnek és ez áramütéshez vezethet.
k) Tartsa távol a hálózati csatlakozókábelt a forgó alkatrészektől. Ha elveszíti az ellenőrzést a készülék fölött, a hálózati kábel elszakadhat vagy beakadhat, és kezét vagy karját elkaphatják a forgó alkatrészek.
I) Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, miáltal elveszítheti az ellenőrzést az elektromos kéziszerszám fölött.
m) Ne működtesse az elektromos kéziszerszámot szállítás közben. A ruháját elkaphatja a forgó betétszerszám, mely a rántás következtében az Ön testébe fúródhat.
n) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor szellőzése beszívhatja a port a házba, és a nagy mennyiségben felgyülemlett fémpor elektromos veszélyeket okozhat.
o) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A pattogó szikráktól ezek az anyagok meggyulladhatnak.
p) Ne használjon olyan betétszerszámot, melynek a hűtéséhez folyadékra van szükség. Víz vagy más folyékony hűtőanyag használata esetén fennáll az elektromos áramütés veszélye.

4.2 Visszacsapódás és a megfelelő biztonsági tudnivalók:

A visszacsapódás a forgó betétszerszám, pl. csiszolókorong, stb. beakadása vagy blokkolása következtében jelentkező hirtelen reakció. A beakadás vagy blokkolás a forgó betétszerszám hirtelen leállásához vezet. A kezelő ekkor elveszítheti az ellenőrzést az elektromos kéziszerszám fölött, mely a betétszerszám forgásirányával ellentétes irányban a blokkolás helye felé csapódhat.

Ha pl. a csiszolótárcsa beakad a munkadarabba és leblokkol, a csiszolótárcsának a munkadarabba merülő pereme beakadhat, aminek következtében kitörhet egy darab a csiszolótárcsából, vagy visszacsapódást okozhat. A csiszolótárcsa ekkor a kezelő felé vagy ezzel ellentétes irányban mozdul el, attól függően, hogy milyen a tárcsa forgásiránya a blokkolási ponton.. Ennek hatására akár el is törhet a csiszolótárcsa.

A visszacsapódás az elektromos szerszám nem megfelelő ill. hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával ennek előfordulása elkerülhető.

a) Fogja szorosan az elektromos kéziszerszámot, teste és karja pedig olyan helyzetben legyen, hogy fel tudja fogni a visszacsapódásból eredő erőket. Mindig használja a pótfogantyút, ha az rendelkezésre áll, hogy felfutáskor a lehető legnagyobb ellenőrzést gyakorolhassa a visszacsapódásból eredő erők vagy a reakciónyomatékok fölött. A kezelő megfelelő óvintézkedések megtételével uralma alatt tarthatja a visszacsapódásból eredő és a reakcióerőket.

b) Ne nyúljon kezével a forgó betétszerszámok közelébe. A betétszerszám visszacsapódáskor a kezébe vágódhat.

c) Ügyeljen rá, hogy ne olyan helyen álljon, amerre az elektromos kéziszerszám visszacsapódáskor elmozdulhat. A visszacsapódás azzal ellentétes irányban mozdítja el az elektromos kéziszerszámot, mint amerre a blokkolás helyén a csiszolótárcsa mozog.

d) Különösen óvatosan használja a szerszámot a sarkokban, éles peremek környékén stb. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, és beszoruljon. A forgó betétszerszám a sarkokban, éles peremek közelében vagy visszapattanáskor hajlamos a beszorulásra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz vezethet.

e) Ne használjon láncfűrészt vagy fogazott fűrészlapot. Az ilyen betétszerszámok gyakran vezetnek visszacsapódáshoz vagy ahhoz, hogy a kezelő elveszítse ellenőrzését az elektromos kéziszerszám fölött.

4.3 Csiszolásra és darabolásra vonatkozó különleges biztonsági tudnivalók:

a) Kizárólag az elektromos kéziszerszámhoz engedélyezett csiszolószerszámot és az ennek megfelelő védőburkolatot használja. A nem az elektromos kéziszerszámhoz készült csiszolószerszámok nem árnyékolhatók kellően, és működésük bizonytalan.

b) A védőburkolat biztonságosan legyen felszerelve az elektromos kéziszerszármára, és úgy legyen beállítva, hogy maximális biztonságot szolgáltasson, azaz a csiszolószerszámnak a lehető legkisebb része legyen szabadon és veszélyeztesse ily módon a kezelőt. A védőburkolat feladata, hogy védje a kezelőt a szilánkoktól és attól, hogy véletlenül érintkezésbe kerüljön a csiszolószerszámmal.

c) A csiszolószerszámok csak az ajánlott alkalmazási területeken használhatók. Pl.: Ne végezzen csiszolást a darabolótárcsa oldalfelületével. A darabolótárcsa

rendeltetésszerű használatakor a tárcsa peremét használja anyaglehordásra. A csiszolótest a ráható oldalirányú erő következtében eltörhet.

d) Mindig sértetlen, megfelelő méretű és alakú szorítókarimát használjon az Ön által kiválasztott csiszolótárcsához. A megfelelő karima megtámasztja a csiszolótárcsát, és így csökkenti annak a veszélyét, hogy a csiszolótárcsa eltörjön. A darabolótárcsához használt karima jól megkülönböztethető a más csiszolótárcsákhoz használt karimáktól.

e) Ne használja a berendezéshez nagyobb elektromos kéziszerszámok elkoptatott csiszolótárcsáit. A nagyobb elektromos kéziszerszámokhoz készült csiszolótárcsák nem a kisebb elektromos kéziszerszámok magasabb fordulatszámára készülnek, és ezért könnyen eltörhetnek.

4.4 További különleges biztonsági tudnivalók a darabolásra vonatkozóan:

a) Kerülje a darabolótárcsa blokkolódását és a túl nagy leszorító nyomást. Ne készítsen túlságosan mély vágásokat. A darabolótárcsa túlterhelése növeli annak igénybevételét és hajlamosságát a megakadásra vagy blokkolásra, és ezzel növeli a visszacsapódás vagy a csiszolótest törésének veszélyét.

b) Óvakodjon a forgó darabolótárcsa előtti és utáni területektől. Ha a darabolótárcsát a munkadarabban Öntől távolodó irányban mozgatja, a visszacsapódás éppen Ön felé repítheti az elektromos kéziszerszámba befogott, forgó tárcsát.

c) Ha megszakítja a munkavégzést, vagy beszorul a darabolótárcsa, kapcsolja ki a készüléket, és tartsa nyugodtan, mig teljesen meg nem áll a tárcsa. Soha ne próbálja a még forgó darabolótárcsát kihúzni a vágatból, mert annak azonnali visszacsapódás lehet a következménye. Állapítsa meg a beszorulás okát, majd háritsa el azt.

d) Ne kapcsolja vissza az elektromos kéziszerszámot, amíg a betétszerszám még a munkadarabban van. Várja meg, míg a darabolótárcsa eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. Ellenkező esetben a tárcsa megakadhat, és kiugorhat a munkadarabból, vagy visszacsapódást okozhat.

e) A lemezeket vagy nagyobb munkadarabokat támassza alá, mert ezzel csökkenthető a visszacsapódás kockázata, ha beszorul a darabolótárcsa. A nagyobb munkadarabok a saját súlyuk hatására behajolhatnak. A munkadarabot a tárcsa mindkét oldalán alá kell támasztani, mégpedig a vágás közelében és a pereménél is.

f) Különösen legyen óvatos a meglevő falakba készülő vágások esetén vagy. más be nem látható területeken. A bemerülő darabolótárcsa

gáz- vagy vízvezetékbe, elektromos kábelbe vagy más objektumba történő bevágás esetén visszacsapódást okozhat.

A gép gyorsleállítóval van felszerelve. A gépet ezért fel kell szerelni egy speciális csiszolótengellyel és egy speciális Metabo "Quick-Stop" szorítóanyával. A BETÉTSZERSZÁM FELHELYEZÉSÉHEZ KIZÁRÓLAG EREDETI METABO "QUICK-STOP" SZORÍTÓANYÁT HASZNÁLJON, AMELYEN SZEREPEL A "METABO QUICK-STOP" FELIRAT. Más rögzítő elem vagy eltérő menetű betétszerszám nem szerelhető fel, ilyenek használata nem megengedett a személyi sérülésveszély és a csiszolótengely meghibásodásának elkerülése érdekében. Kizárólag a 12. fejezetben felsorolt tartozékok szerelhetők fel.

Használjon rugalmas alátétet, ha mellékeltek olyat a csiszolóeszközhöz, és ha annak használata előírás.

Vegye figyelembe a szerszám vagy tartozék gyártója által közölt adatokat! Védje a tárcsát a zsírtól és az ütésektől!

A csiszolótárcsákat a gyártó útmutatásai szerint gondosan kell tárolni és kezelni.

Soha ne használja a daraboló-csiszolótárcsát nagyoló csiszolásra! A daraboló-csiszolótárcsát nem szabad oldalirányú nyomásnak kitenni.

A szerszám fixen feküdjön fel, és legyen biztosítva elcsúszás ellen, pl. befogó szerkezet segítségével. A nagy munkadarabokat megfelelően alá kell támasztani.

Menetes betétszerszámot nem szabad használni.

Saját testi épsége és a szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Mindig viseljen védőszemüveget.

Munka közben, különösen fémek megmunkálásakor, elektromosan vezető por rakódhat le a gép belsejében. Ez lehetővé teheti elektromos energia átvezetését a gép házára. Ez ideiglenesen elektromos áramütés veszélyéhez vezethet. Ezért szükséges, hogy a gép működése közben, rendszeresen, gyakran és alaposan kifúvassák a gépet sürített levegővel, a hátsó szellőzőnyíláson át. Eközben a gépet biztonságosan kell tartani.

A munkavégzés során ajánlatos folyamatos üzemű elszívó berendezést használni, és elékapcsolni egy hibaáram-védőkapcsolót (FI). Ha az FI-védőkapcsoló lekapcsolja a sarokcsiszolót, akkor el kell végezni a gép ellenőrzését és tisztítását. A motor tisztítását lásd a 10 Tisztítás c- fejezetben.

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Azbesztartalmú anyagokat csak szakembereknek szabad megmunkálniuk.

• Alkalmazzon lehetőleg porelszívást.
• Gondoskodjon a munkahely jó szellőzéséről.
• Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot.

Vegye figyelembę a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat.

Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gözök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmunkálni.

Gondoskodjon arról, hogy munka közben poros körülmények között a gép szellőző nyílásai szabadok legyenek. Ha szükségessé válna a por eltávolítása, először húzza ki az elektromos szerszámot villamos hálózatból (ehhez ne használjon fém tárgyat) és kerülje el a belső részek sérülését.

Sérült, nem kerek ill. beremegő szerszámot nem szabad használni.

Ügyeljen rá, hogy ne sérüljenek meg a gáz- vagy vízcsövek, elektromos vezetékek és a főfalak (statika).

Ha a szabadban használja a gépet: kapcsoljon elé max. kioldási árammal (30 mA) rendelkező FI-védőkapcsolót!

Húzza ki a dugót a dugaszoló aljzatból, mielőtt bármiféle beállítást, átalakítást, karbantartást vagy tisztítást végezne.

Metabo S-automatic biztonsági tengelykapcsoló. A biztonsági tengelykapcsoló kapcsolásakor azonnal kapcsolja ki a gépet!

A sérült vagy megrepedt kiegészítő fogantyút ki kell cserélni. Ne üzemeltesse a gépet meghibásodott kiegészítő fogantyúval.

A sérült vagy repedt védőburkolatot ki kell cserélni. Ne üzemeltesse a gépet meghibásodott védőburkolattal.

A gép fel van szerelve "gyorsleállítóval". Ha a lefékezési idő jelentősen megnőtt, javíttassa meg a gépet.

Ez az elektromos kéziszerszám nem alkalmas csiszolópapírral történő csiszolásra, drótkefével történő munkavégzésre és polírozásra. Nem rendeltetésszerű használat esetén a garanciaigény érvényét veszíti! A motor polírozáskor

túlmelegedhet, és az elektromos kéziszerszám megsérülhet. Polírozási munkákhoz az általunk forgalmazott sarokpolírozó használatát javasoljuk.

5 Áttekintés

Lásd a 3. oldalt (kérjük, hajtsa ki).

1 "Quick-Stop" szorítóanya
2 T e n g e l y
3 Automatikus kiegyensúlyozó tartókarima (nem levehető) *
4 Tengelyreteszelő gomb
5 Tolókapcsoló a készülék be- és kikapcsolására
6 Elektronikus jel-kijelző *
7 Kiegészítő fogantyú / kiegészítő fogantyú rezgéscsillapítóval *
8 V é d õ b u r a
9 Tartókarima *
10 A védőburkolat rögzítésére szolgáló kar

* felszereltségtől függő/nem része a szállítási terjedelemnek

6 Különleges termékjellemzők

• WBA..., WEBA...: Beépített automatikus kiegyensúlyozó a gép vibrációjának maximális csökkentése érdekében
• Nagy teljesítőképességű sarokcsiszoló különösen nagy hűtőteljesítménnyel a gyors kivitelezés érdekében, kemény alkalmazási feltételek között is
• A csiszolótárcsa gyors leállítása a kikapcsolást követő 3 másodpercen belül
• Robusztus, hosszú élettartamú Metabo Marathon motor
• Metabo porvédő technológia különösen hosszú élettartamú gépekhez
• Ergonómiai külső kölcsönzése a háznak markáns szűkítésekkel annak érdekében, hogy a készülék kényelmesen tartható legyen daraboláskor és nagyoláskor
• Metabo S-automatic biztonsági tengelykapcsoló
  • Gyorsan cserélhető Metabo "Quick" szerszám

7 Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

7.1 Kiegészítő fogantyú felszerelése

Csak kiegészítő fogantyú felszerelése mellett (7) használja a gépet! Fixen szerelje fel a szítő fogantyút a gép bal vagy jobb oldalára.

7.2 Védőburkolat felhelyezése

(csiszolótárcsával történő munkavégzéshez)

Nagyolótárcsával történő munkavégzéskor biztonsági okokból használjon (8) purkolatot.

Darabolótárcsával történő munkavégzéskor biztonsági okokból használjon a poláshoz szükséges speciális védőburkolatot a 12 Tartozékok c. fejezetet.

Lásd az ábrát a 3. oldalon

• Nyomja be a (10) jelü kart, és tartsa benyomva. Helyezze fel a védőburkolatot (8) az ábrán látható helyzetben.
• Engedje el a kart, és forgassa el a védőburkolatot, míg nem reteszelődik a kar.
• Nyomja be a kart, és forgassa el a védőburkolatot úgy, hogy a zárt része legyen a felhasználó felé.
• Ellenőrizze a biztonságos illeszkedést: A kar legyen reteszelődve, és a védőburkolat ne legyen elforgatható.

8 A csiszolótárcsa felhelyezése

Minden átállítás előtt: húzza ki a hálózati csatlakozót a dugaszoló aljzatból. A gépnek csolt állapotban, a tengelynek pedig álló etben kell lennie.

Darabolótárcsával történő munkavégzéskor biztonsági okokból használjon a poláshoz szükséges speciális védőburkolatot a 12 Tartozékok c. fejezetet.

8.1 Tengely reteszelése

- Nyomja be a tengelyt reteszelő gombot (4), és kézzel forgassa el a tengelyt (2), míg a tengelyt reteszelő gomb érezhetően nem reteszelődik.

8.2 Csiszolótárcsa felhelyezése

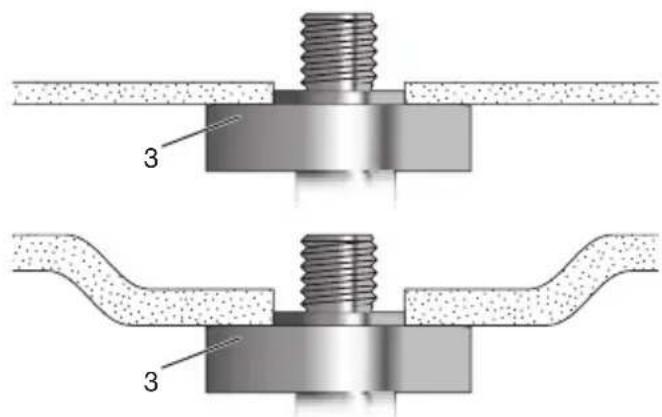

WBA..., WEBA...:

Az automatikus kiegyensúlyozó tartókarima (3) fixen fel van szerelve a tengelyre. A többi sarokcsiszolóhoz hasonlóan itt sincs szükség levehető tartókarimára.

Az automatikus kiegyensúlyozó tartókarima (3), a csiszolótárcsa és a „quick-stop“-szorítóanya felfekvőfelületének (1) mindig tisztának kell lennie. Szükség esetén tisztítsa meg.

- Helyezze a csiszolótárcsát az automatikus kiegyensúlyozó tartókarimára (3) (lásd a felső ábrákat). A csiszolótárcsa egyenletesen feküdjön fel az automatikus kiegyensúlyozó tartókarimára. A daraboló-csiszolótárcsa lemezpereme feküdjön fel az automatikus kiegyensúlyozó tartókarimára.

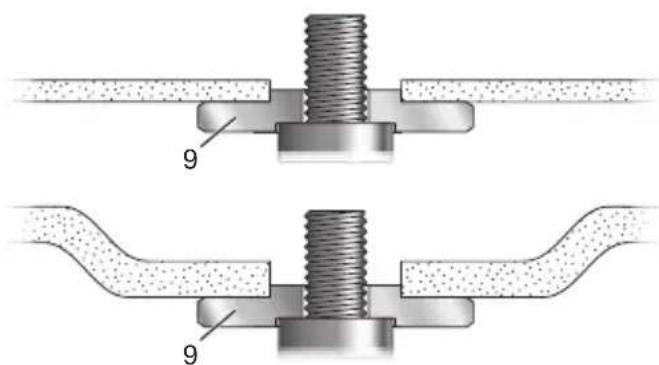

WB 11-125 Quick, WB 11-150 Quick:

9 9

• Helyezze a tartókarimát (9) a tengelyre (lásd a felső ábrákat). Addig nincs felhelyezve, míg nem forgatható el a tengelyen.
• Helyezze a csiszolótárcsát a tartókarimára (9) (lásd a felső ábrákat).

A csiszolótárcsa egyenletesen feküdjön fel a tartókarimára. A daraboló-csiszolótárcsa lemezpereme feküdjön fel a tartókarimára.

8.3 A „Quick-Stop“ szorítóanya rögzítése/ oldása

A „Quick-Stop“ szorítóanya (1) rögzítése:

A befogási tartományban 8 mm-nél vastagabb kéziszerszámokat nem szabad használni!
A gépek speciális tengellyel vannak felszerelve. Ezért csak a géppel együtt szállított Metabo „Quick-Stop“- szorítóanyát szabad használni.

• Tengely reteszelése (lásd a 8.1fejezetet).
• Helyezze fel a „Quick-Stop“-szorítóanyát (1) úgy a tengelyre, (2) hogy a 2 pecek beakaszkodjon a tengelyen levő 2 horonyba. Lásd az ábrát a 3. oldalon
• Kézzel húzza rá a „Quick-Stop“ szorítóanyát az óramutató járásával megegyező irányban.
• Forgassa el erőteljesen a csiszolótárcsát az óramutató járásával megegyező irányban, ezáltal ráhúzza a „Quick-Stop“szorítóanyát.

A „Quick-Stop“ szorítóanya (1) oldása:

Csak ha felrakta a „Quick-Stop“ szorítóanyát, (1) akkor szabad megállítani a tengelyt a tengelyreteszelő gomb (4) segítségével!

• A kikapcsolást követően a gépnek van bizonyos kifutási ideje.
• Kicsivel a csiszolótárcsa leállása előtt nyomja be a tengelyreteszelő gombot (4). A „Quick-Stop“ szorítóanya (1) oldódik.

9 Használat

Megjegyzés: Polírozási munkákhoz az általunk forgalmazott sarokpolírozó használatát javasoljuk.

9.1 Be-/kikapcsolás

A gépet mindig két kézzel fogja.
Először kapcsolja be, majd helyezze a betétszerszámot a munkadarabra.
Kerülje el, hogy a gép további port és forgácsot szívjon be. Be- és kikapcsoláskor tartsa távol a gépet a lerakódott portól. A gépet kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt.
Kerülje el a véletlenszerű indítást: mindig kapcsolja ki a gépet, ha a csatlakozódugót kihúzza a csatlakozóaljzatból, vagy ha áramszünet lép fel.
Folyamatos működésnél a berendezés akkor is tovább forog, ha az a kezéből már kicsavarodott. Ezért a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

Tolókapcsoló:

Bekapcsolás: a tolókapcsolót (5) tolja előre. A tartós bekapcsoláshoz ezután nyomja le mindaddig, amíg az bekattan.

Kikapcsolás: a tolókapcsoló (5) hátsó végét nyomja le és engedje el.

9.2 Munkavégzésre vonatkozó utasítás

Csiszolás:

Közepes erővel nyomja rá a gépet, és mozgassa ide-oda a felületen, hogy a munkadarab felülete ne forrósodjon fel túlságosan.

Nagyoló csiszolás: A jó munkaeredmény érdekében 30° - 40° állásszög mellett végezze a munkát.

Darabolás:

Daraboláskor mindig ellenirányban (lásd az ábrát) végezze a munkát. Ellenkező esetben feláll a veszélye annak, hogy a gép ellenőrizetlenül kiugrik a vágásból. Közepes, a

megmunkálandó anyagnak megfelelően választott előtolással dolgozzon. Ne akadjon be a szerszám, ne nyomja rá, ne rángassa.

10 Tisztítás

Motortisztítás: Rendszeresen, gyakran és alaposan fúvassa ki a gépet sürített levegővel, a hátsó szellőzőnyílásokon át. Eközben a gépet biztonságosan kell tartani.

11 Hibaelhárítás

WBA..., WEBA...:

Az elektronikus jel-kijelző (6) világít, és csökken a terhelési fordulatszám. Á tekercshömérséklet túl magas! Járassa a gépet üresjáratban, amíg az elektronika jel-kijelző el nem alszik.

WBA..., WEBA...:

Az elektronikus jel-kijelző (6) villog, és a gép nem működik. Megszólalt az véletlen bekapcsolás elleni védelem. Amennyiben a csatlakozódugót bekapcsolt gépnél dugják be, vagy az áramellátás előzetes megszakítás után ismét rendelkezésre áll, a gép nem indul el. Kapcsolja ki, majd újra be a készüléket.

12 Tartozékok

Csak eredeti Metabo tartozékokat használjon.

Ha valamilyen tartozékra van szüksége, forduljon a kereskedőjéhez.

A megfelelő tartozék kiválasztásához adja meg a kereskedőnek a szerszám pontos típusát.

Lásd a 4. oldalt.

A Nagyolótárcsa (csak felszerelt védőburkolattal szabad használni)

B Védőburkolat daraboláshoz.

C Darabolótárcsa (csak a daraboláshoz való védőburkolat felszerelése után használja)

D Gyémánt daraboló tárcsa (daraboláshoz való védőburkolat felszerelése után használja)

E Darabolótárcsa-védőburkolat vezetőszánnal (Helyezze fel a gépre, és csavarral rögzítse.) (A kölapok vágásakor keletkező köpor elszívására szolgáló csonkkal és megfelelő porszívó készülékkel.)

F "Quick-Stop" szorítóanya (1)

A teljes tartozékprogramhoz lásd: www.metabo.com vagy a főkatalógust.

13 Javítás

Elektromos kéziszerszámot csak villamos szakember javíthat!

A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a www.metabo.com oldalról.

14 Környezetvédelem

A csiszoláskor keletkező por káros anyagokat tartalmazhat: Ne kezelje háztartási hulladékként, hanem szállítsa veszélyes hulladékot gyűjtő lerakóhelyre.

A Metabo szerszámok csomagolása 100%-ban újra hasznosítható anyagokból készül. A leselejtezett elektromos kéziszerszámok és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újra hasznosíthatók.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszá-

mokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

Ez a használati utasítás klórmentesen fehérített papírra lett nyomtatva.

15 Müszaki adatok

Az adatok magyarázata a 2. oldalon. A műszaki haladást szolgáló módosítások joga fenntartva.

D_max = csiszolókorong maximális átmérője t_max,1 = a betétszerszám max. megengedett vastagsága a befogási tartományban „Quick-Stop“ szoritóanya használata esetén. (1) t_max,2 = betétszerszám max. megengedett vastagsága M = Tengelymenet I = Csiszolótengely hosszúsága n = Üresjárati fordulatszám (legnagyobb fordulatszám) P_1 = névleges felvett teljesítmény P_2 = leadott teljesítmény m = súly elektromos csatlakozókábel nélkül

Eredő rezgés (a három különböző irányú rezgés vektoriális összegének) meghatározása az EN 60745 szerint:

a_h,SG,1 = Rezgéskibocsátási érték (felületek csiszolása, mérésérték) a_h,SG,2 = Rezgéskibocsátási érték (felületek csiszolása, megadása az EN 60745 szerint) K_h,SG = bizonytalanság (rezgés)

Az ezen utasításokban megadott rezgésszintet az EN 60745 szabványban rögzített mérési eljárásnak megfelelően mérték, és felhasználható az elektromos szerszámok egymással való összehasonlítására. Alkalmas a vibrációs terhelés előzetes becslésére is.

A megadott rezgésszint az elektromos szerszám legfontosabb alkalmazásait reprezentálja. Ha azonban az elektromos szerszámot más alkalmazásokra, eltérő szerszámokkal vagy nem elegendő karbantartási háttérrel használják, akkor a vibrációs szint ettől eltérhet. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

A vibrációs terhelés pontos becsléséhez azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

Vezessen be kiegészítő biztonsági intézkedéseket a rezgések hatása ellen a kezelő védelme

érdekében, mint pl. az elektromos szerszám és az alkalmazott szerszámok karbantartása, a kezek melegen tartása, a munkafolyamatok szervezése.

Jellemző A-osztályú zajszint:

L_pA = h a n g n y o m á s s z i n t L_WA = hangteljesítményszint K_pA/WA = bizonytalanság (hangnyomásérték)

Munka közben a zajszint a 80 dB(A)-t túllépheti.

Hordjon zajtompító fülvédőt!

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően).
