KÄYTTÖOHJE WB 11-125 Quick METABO

Alkuperäinen käyttöopas

Arvoisa asiakas,

kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo-sähkötyökalun. Jokaista Metabo-sähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo-laatuvarmistuksen tarkastukset. Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo-sähkötyökalua, sitä pidempään voit sitä käyttää.

Sisältö

1 Vaatimustenmukaisuusvakuutus
2 Määräystenmukainen käyttö
3 Yleiset turvallisuusohjeet
4 Erityiset turvallisuusohjeet
5 Yleiskuva
6 Tuotteen erityisominaisuudet
7 Käyttöönotto
8 Hiomalaikan kiinnitys
9 Käyttö
10 Puhdistus
11 Häiriöiden poisto
12 Lisätarvikkeet
13 Korjaus
14 Ympäristönsuojelu
15 Tekniset tiedot

1 Vaatimusten- mukaisuusvakuutus

Vakuutamme vastaavamme siitä, että tämä tuote on sivulla 2 mainittujen standardien ja määräysten mukainen.

2 Määräystenmukainen käyttö

Koneet sopivat alkuperäisillä Metabo-lisätarvikkeilla metallin, betonin ja muiden vastaavien aineiden hiontaan ja katkaisuun ilman veden käyttöä.

Koneet on varustettu erikoiskaralla. Siksi siinä saa käyttää vain koneen mukana toimitettua Metabon "Quick-Stop"-kiristysmutteria.

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisesti hyväksyttyjä tapaturmantorjunta-määräyksiä ja oheisia turvallisuusohjeita täytyy noudattaa.

3 Yleiset turvallisuusohjeet

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä mukana olevat turvallisuusohjeet ja käyttöohjeet huolellisesti ja kokonaan läpi. Säilytä liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4 Erityiset turvallisuusohjeet

4.1 Yhteiset turvallisuusohjeet hiontaan ja katkaisuun:

a) Tämä sähkötyökalu on tarkoitettu käytettäväksi hiontaan ja katkaisuun. Noudata kaikkia turvallisuusohjeita, käyttöohjeita, kuvauksia ja tietoja, jotka saat tämän laitteen mukana. Seuraavien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.
b) Tämä sähkötyökalu ei sovellu hiekkapaperihiontaan, teräsharjaukseen eikä kiillotukseen. Käyttösovellukset, joihin tämä sähkötyökalu ei ole tarkoitettu, voivat aiheuttaa vaaraa ja vammoja.

c) Älä käytä sellaisia lisätarvikkeita, joita valmistaja ei ole nimenomaan tarkoittanut ja suositellut tälle sähkötyökalulle. Vain se että pystyt kiinnittämään lisätarvikkeen sähkötyöka-luun ei ole tae siitä, että sitä olisi turvallista käyttää.

d) Käyttötarvikkeen sallitun kierrosluvun täytyy olla vähintään niin suuri kuin sähkötyökalussa ilmoitettu huippukierrosluku. Lisätarvikkeet, jotka pyörivät sallittua nopeammin, voivat rikkoutua.

e) Käyttötarvikkeen ulkohalkaisijan ja vahvuuden täytyy vastata sähkötyökalun mittatietoja. Väärän kokoisia käyttötarvikkeita ei voida suojata tai valvoa riittävän hyvin.

f) Hiomalaikkojen tai muiden lisätarvikkeiden täytyy sopia tarkalleen sähkötyökalun hiomakaralle. Käyttötarvikkeet, jotka eivät sovi tarkalleen sähkötyökalun hiomakaralle, pyörivät epäta-saisesti, tärisevät erittäin voimakkaasti ja voivat aiheuttaa koneen hallinnan menetyksen.

g) Älä käytä vaurioituneita käyttötarvikkeita. Tarkasta käyttötarvikkeet ennen jokaista käyttökertaa, esim. hioma-laikat säröjen ja halkeamien varalta. Jos sähkötyökalu tai käyttötarvike pääsee putoamaan lattialle, tarkasta se vaurioiden varalta tai vaihda tilalle vaurioitumaton käyttötarvike. Kun olet tarkastanut käyttötarvikkeen ja asentanut sen paikalleen, mene yhdessä muiden paikalla olevien ihmisten kanssa riittävän kauas pyörivästä käyttötarvikkeesta ja anna laitteen pyöriä yhden minuutin ajan maksimikierrosluvulla. Vaurioituneet käyttötarvikkeet hajoavat tavallisesti tämän testausajan kuluessa.
h) Käytä henkilökohtaisia suojavarusteita. Käytä sovelluksen mukaan kasvonsuojainta, silmiensuojainta tai suojalaseja. Käytä käyttökohteen mukaan hengityssuojainta, kuulonsuojaimia, suojakäsineitä tai erikoissuo- jaessua, joka suojaa hienojakoiselta hiontapö- lyltä ja materiaalihiukkasilta. Silmät tulee suojata ympäriinsä sinkoutuvilta epäpuhtauksilta, joita syntyy eri käyttösovelluksissa. Pöly- tai hengitys- suojainmaskien täytyy suodattaa käytön yhtey- dessä syntyvä pöly. Voit saada kuulovammoja, jos olet pitkään voimakkaan melun alaisena.
i) Huolehdi siitä, että sivulliset pysyvät turvallisella etäisyydellä työpisteestä. Jokaisen työpisteseen tulevan täytyy käyttää henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta käyttötarvikkeesta murtuneet palat voivat sinkoutua ympäriinsä ja aiheuttaa vammoja myös varsinaisen työpisteen ulkopuolella.
j) Pidä laitteesta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia. Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.
k) Pidä verkkokaapeli etäällä pyörivistä käyttö-tarvikkeista. Jos menetät laitteen hallinnan, verk-kokaapeli voi katketa tai tarttua käyttötarvikkee-seen, jolloin kätesi tai käsivartesi ovat vaarassa joutua kosketuksiin pyörivän käyttövälineen kanssa.
l) Älä missään tapauksessa laita sähkötyökalua syrjään ennen kuin sähkötyökalu on pysähtynyt täydellisesti. Pyörivä käyttötarvike voi koskettaa säilytysalustaan, jolloin olet vaarassa menettää sähkötyökalun hallinnan.
m) Älä pidä sähkötyökalua käynnissä, kun kannat sitä. Vaatteesi voivat tahattoman kosketuksen yhteydessä takertua pyörivään käyttötarvikkeeseen, jolloin käyttötarvike voi vahingoittaa kehoasi.
n) Puhdista sähkötyökalun tuuletusraot säännöllisesti. Moottorin tuuletin imee pölyä rungon

sisään, ja suurien metallipölymäärien kertyminen voi aiheuttaa sähköön liittyviä vaaroja.

o) Älä käytä sähkötyökalua palonarkojen materiaalien läheisyydessä. Kipinät voivat sytyttää tällaiset materiaalit palamaan.

p) Älä käytä sellaisia käyttötarvikkeita, jotka vaativat nestemäisen jähdytysaineen käyttöä. Veden tai muiden nestemäisten jähdytysaineiden käyttö voi aiheuttaa sähköiskun.

4.2 Takaisku ja vastaavat turvallisuusohjeet:

Takaisku on odottamaton reaktio, joka syntyy pyörivän käyttötarvikkeen, esimerkiksi hioma- laikan tms. tarttuessa kiinni tai jumiutuessa. Kiinnitarttuminen tai jumiutuminen saa pyörivän käyttö- tarvikkeen pysähtymään äkisti. Tämä saa sähkötyökalun tempaisemaan jumiutumiskoh- dassa hallitsemattomasti käyttötarvikkeen pyörin- täsuuntaa vastaan.

Jos esim. hiomalaikka jumiutuu työkappaleeseen, silloin hiomalaikan reuna voi kaivautua työkappaleseen, jäädä siihen kiinni ja aiheuttaa siten hiomalaikan hallinnan menetyksen tai takaiskun. Hiomalaikan liike on tällöin käyttäjän suuntaan tai hänestä poispäin, riippuen laikan pyörintäsuunnasta jumiutumiskohdassa. Tässä yhteydessä hiomalaikat voivat myös murtua.

Takaisku on seuraus sähkölaitteen epäasianmukaisesta tai virheellisestä käytöstä. Se voidaan estää asianmukaisilla varotoimenpiteillä, kuten seuraavana on kuvattu.

a) Pidä sähkötyökalusta tukevasti kiinni ja pidä kehosi ja käsivartesi sellaisessa asennossa, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käytä aina lisäkahvaa, mikäli sellainen kuuluu varustukseen, jotta pystyt hallitsemaan mahdollisimman hyvin takaiskuvoimia tai nopeuden kiihtyessä syntyviä reaktiomomentteja. Käyttäjä voi hallita takaisku- ja reaktiovoimia, kun hän noudattaa asianmukaisia varotoimenpiteitä.
b) Älä missään tapauksessa vie kättäsi pyöri- vien käyttötarvikkeiden lähelle. Käyttötarvike voi muuten takaiskun tapahtuessa koskettaa kättäsi.
c) Vältä pitämästä kehoa sillä alueella, johon sähkötyökalu tempautuu takaiskun tapahtuessa. Takaisku pakottaa sähkötyökalun tempautumaan jumiutumiskohdassa hiomalaikan pyörintäsuuntaa vastaan.
d) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käyttötarvikkeen hallitsematon kimmahitaminen ja jumiutuminen. Pyörivä käyttötarvike jumiutuu herkästi kulmissa, terävissä reunoissa tai kun se kimmahtaa hallitsemattomasti. Tämä aiheuttaa hallinnan menettämisen tai takaiskun.

e) Älä käytä ketju- tai hammastettua sahanterää. Tällaiset käyttötarvikkeet aiheuttavat herkästi takaiskun tai sähkötyökalun hallinnan menettämisen.

4.3 Erityiset turvallisuusohjeet hiontaan ja katkaisuun:

a) Käytä yksinomaan kyseiselle sähkötyökalulle hyväksyttyä hiomatarviketta ja tälle hiomatarvikkeelle tarkoitettua suojusta.

Hiomatarvikkeita, joita ei ole hyväksytty kyseiselle sähkötyökalulle, ei voida suojata riittävän hyvin ja siksi ne ovat epäturvallisia.

b) Suojuksen täytyy olla kunnolla kiinni sähkötyökalussa ja säädetty niin, että se tarjoaa mahdollisimman hyvän suojan, ts. mahdollisimman pieni osa hiomatarvikkeesta osoittaa avonaisena käyttäjän suuntaan.

Suojuksen tarkoitus on suojata käyttäjää irtoavilta paloilta ja tahattomalta hiomatarvikkeen kosketta-miselta.

c) Hiomatarvikkeita saa käyttää vain suositel-tuihin tarkoituksiin. Älä esimerkiksi missään tapauksessa hio katkaisulaikan sivupinnan kanssa. Katkaisulaikat on tarkoitettu materiaalin hiontaan laikan reunan kanssa. Sivulta kohdistuva voima tällaiselle hiomatarvikkeelle voi rikkoa sen.

d) Käytä aina kunnossa olevaa oikean kokoista ja muotoista kiristyslaippaa valitun hiomalaikan kanssa. Soveltuvat laipat tukevat hiomalaikkaa ja vähentävät siten hiomalaikan rikkoutumisvaaraa. Katkaisulaikkojen laipat voivat erota muiden hiomatarvikkeiden laipoista.

e) Älä käytä suuremmista sähkötyökaluista peräisin olevia kuluneita hiomalaikkoja.

Suurempien sähkötyökalujen hiomalaikkoja ei ole suunniteltu kestämään pienemmissä sähkötyökaluissa käytettäviä suurempia kierroslukuja ja ne voivat sen vuoksi rikkoutua.

4.4 Erityiset lisäturvallisuusohjeet katkaisuhiontaan:

a) Vältä katkaisulaikan jumiutumista ja liian kovaa painamista. Älä leikkaa liian syvältä. Katkaisulaikan ylikuormittaminen saa sen kallistumaan tai jumiutumaan herkemmin ja siten lisää takaiskun tai hiomatarvikkeen rikkoutumisen vaaraa.

b) Vältä olemasta pyörivän katkaisulaikan edessä tai takana olevalla alueella. Jos liikutat katkaisulaikkaa työkappaleella itsestäsi poispäin, tällöin sähkötyökalu voi takaiskutapauksessa iskeytyä pyörivän laikan kanssa suoraan sinua kohti.

c) Jos katkaisulaikka jumiutuu tai keskeytät työn, kytke laite pois päältä ja pidä sitä rauhal- lisesti paikallaan, kunnes laikka pysähtyy täydellisesti. Älä missään tapauksessa yritä

vetää pyörivää katkaisulaikkaa leikkuu-urasta, koska siitä voi aiheutua takaisku. Selvitä jumiutumisen syy ja hoida se pois päiväjärjestyksestä.

d) Älä kytke sähkötyökalua uudelleen päälle, jos se on vielä työkappaleessa. Anna katkaisu-laikan saavuttaa ensin maksimikierroslukunsa, ennen kuin ryhdyt taas jatkamaan varovasti leikkuuta. Muuten laikka voi tarttua kiinni, kimmahtaa työkappaleelta tai aiheuttaa takaiskun.
e) Tue levyt ja suuret työkappaleet, jotta saat pienennettyä katkaisulaikan mahdollisen jumiutumisen aiheuttamaa takaiskun vaaraa. Suuret työkappaleet voivat taipua oman painonsa vaikutuksesta. Työkappale täytyy tukea laikan molemmilta puolilta ja niin, että tuenta on tehty sekä katkaisu-uran läheltä että myös reunasta.
f) Ole erityisen varovainen leikatessasi "onkaloita" valmiina oleviin seiniiin tai muihin sellaisiin kohtiin, joihin ei voi nähdä. Seinään uppoava katkaisulaikka voi aiheuttaa takaiskun osuessaan leikkuun yhteydessä kaasu- tai vesijohtoihin, sähköjohtoihin tai muihin esineisiin.

Koneessa on pikapysäytys. Siitä syystä kone on varustettu erityisellä hiomakaralla ja erityisellä Metabo "Quick-Stop"-kiinnitysmutterilla. KÄYTÄ KÄYTTÖTARVIKKEIDEN KIINNITTÄ-MISEEN YKSINOMAAN ALKUPERÄISTÄ METABO "QUICK-STOP"-KIINNITYSMUTTERIA, JONKA TUNNISTAA TEKSTIMERKINNÄSTÄ "METABO QUICK-STOP". Toisenlaisia kiinnitysvälineitä tai kierteitettyjä käyttötarvikkeita ei ole mahdollista asentaa ja niiden käyttö on kiellettyä, koska ne aiheuttavat onnettomuusvaaran ja voivat vaurioittaa hiomakaraa. Vain sellaisten lisätarvikkeiden kiinnitys on sallittua, jotka on mainittu luvussa 12.

Käytä elastisia välikkeitä, jos ne ovat hiomatarvikkeen mukana ja niitä vaaditaan käytettäväksi.

Noudata työkalun ja lisätarvikkeen valmistajan antamia ohjeita! Suojaa laikat rasvalta ja iskuilta!

Hiomalaikkoja täytyy säilyttää ja käsitellä huolellisesti valmistajan ohjeiden mukaisesti.

Älä missään tapauksessa käytä katkaisulaikkoja rouhintahiontaan! Katkaisulaikkoihin ei saa kohdistaa sivuttaista painorasitusta.

Työkappaleen tulee olla tukevasti paikallaan ja olla varmistettu poisluiskahtamisen estämiseksi, esim. puristimilla. Isot työkappaleet täytyy tukea riittävän hyvin.

Kierrekiinnityksellä varustettuja käyttötarvikkeita ei saa käyttää.

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

Käytä aina suojalaseja.

Työn yhteydessä, etenkin metalleja työstettäessä, koneen sisälle saattaa kertyä sähköä johtavaa

pölyä. Sen seurauksena koneen runkoon saattaa päästä johtumaan sähkövirtaa. Tämä saattaa aiheuttaa sähköiskun vaaran. On erittäin tärkeää, että koneen sisäosa puhdistetaan säännöllisin välein puhaltamalla paineilmaa taempien tuuletusrakojen kautta koneen käydessä. Tätä tehtäessä koneesta on pidettävä kunnolla kiinni.

Suosittelemme käyttämään kiinteästi asennettua imuria ja kytkemään eteen vikavirtasuojakytkimen (FI). Jos FI-suojakytkin katkaisee kulmahiomakoneen toiminnan, tarkasta kone ja puhdista tarvittaessa. Moottorin puhdistus ks. luku 10 Puhdistus.

Tietyistä materiaaleista, kuten lyijypitoinen maali-pinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai sisäänhengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä.

Tiettyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisääaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset.

• Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria.
• Huolehdi työpisteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta.
  Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä.

Aineita, joita työstettäessä muodostuu terveydelle vaarallista pölyä tai höyryä (esim. asbesti), ei saa työstää.

Huolehdi siitä, että pölyisissä oloissa työskenneltäessä tuuletusaukot ovat vapaana. Jos pölyn poistaminen on välttämätöntä, irrota sähkötyökalu ensin sähkövirtaverkosta (käytä epämetallisia tarvikkeita) ja vältä sisäosien vahingoittamista.

Vahingoittuneita, epäpyöreitä tai täriseviä työkaluja/tarvikkeita ei saa käyttää.

Vältä aiheuttamista vaurioita kaasu- tai vesiputkiin, sähköjohtoihin ja kantaviin seiniiin (statiikka).

Kun käytät konetta ulkona: Kytke eteen FI-suojakytkin, jonka laukaisuvirta on enintään 30 mA!

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden tai huoltotöiden suorittamista.

Metabo S-automatic -varmuuskytkin. Jos varmuuskytkin menee päälle, sammuta kone hetil!

Vaurioitunut tai halkeillut lisäkahva on vaihdettava uuteen. Älä käytä konetta, jonka lisäkahva on rikki.

Vaurioitunut tai halkeillut suojus on vaihdettava uuteen. Älä käytä konetta, jonka suojus on rikki.

Kone on varustettu "pikapysäytyksellä". Vie kone korjattavaksi, kun pysähtymisaika on huomattavasti pidentynyt.

Tämä sähkötyökalu ei sovellu hiekkapaperihiontaan, teräsharjaukseen eikä kiillotukseen.

Takuu raukeaa, jos konetta käytetään määräystenvastaisesti! Kiillotettaessa moottori voi ylikuumentua ja sähkötyökalu voi vaurioitua. Kiillotustöihin suosittelemme valmistamaamme kulmakiillotuskonetta.

5 Yleiskuva

Katso sivu 3 (käännä ulos).

1 "Quick-Stop"-kiristysmutteri
2 Kara
3 Autobalancer-tukilaippa (ei ole mahdollista irrottaa) *
4 Karan lukitusnuppi
5 Työntökytkin päälle-/poiskytkentään
6 Elektroniikan signaalinäyttö *
7 Lisäkahva / tärinänvaimennuksella varustettu lisäkahva *
8 Suojus
9 Tukilaippa *
10 Suojuksen kiinnitysvipu

* riippuu varustuksesta / ei kuulu toimituslaajuuteen

6 Tuotteen erityisominaisuudet

• WBA..., WEBA...: Integroitu Autobalancer, joka minimoi koneen tärinän
• Tehokas kulmahiomakone, joka on varustettu erityisen voimakkaalla jäähdytyksellä nopea työskentelyn takaamiseksi raskaimmissakin käyttöolosuhteissa
• Hiomalaikan pikapysäytys 3 sekunnin sisällä poiskytkennästä
• Kestävä, pitkäikäinen Metabo Marathon - moottori
• Erityisen pitkän käyttöiän koneelle takaava Metabo-pölysuojaustekniikka
• Ergonominen rungon muotoilu erityisillä kavennuksilla mukavaan kiinnipitämiseen katkaisu- ja rouhintatöissä
• Metabo S-automatic -varmuuskytkin
• Metabo "Quick" -käyttötarvikkeen pikavaihto

7 Käyttöönotto

Ennen käyttöönottoa on verrattava, vastaako konekilvessä ilmoitettu verkkojännite ja

verkkotaajuus paikallisen sähköverkon arvoja.

7.1 Lisäkahvan kiinnitys

Työskentele vain silloin, kun lisäkahva (7) on paikallaan! Ruuvaa lisäkahva paikalleen

koneen vasemmalle tai oikealle sivulle.

7.2 Suojuksen kiinnitys

(hiomalaikkojen kanssa tehtäviin töihin)

Rouhintalaikkojen kanssa tehtävissä töissä täytyy turvallisuussyistä käyttää suojusta (8).

Katkaisulaikkojen kanssa tehtävissä töissä täytyy turvallisuussyistä käyttää erityistä

katkaisulaikkasuojusta (ks. luku 12 Lisätarvikkeet).

Katso kuva sivulla 3.

• Paina vipua (10) ja pidä se painettuna. Aseta suojus (8) näytetyssä asennossa paikalleen.
• Päästä vivusta irti ja käännä suojusta, kunnes vipu lukittuu.
• Paina vipua ja käännä suojusta niin, että suljettu alue osoittaa käyttäjää kohti.
• Tarkasta pitävä kiinnitys: Vivun täytyy olla lukittunut paikalleen ja suojus ei saa enää kääntyä.

8 Hiomalaikan kiinnitys

Koneessa on pikapysäytys. Siitä syystä kone on varustettu erityisellä hiomakaralla ja erity-

isellä Metabo "Quick-Stop"-kiinnitysmutterilla. KÄYTÄ KÄYTTÖTARVIKKEIDEN KIINNITTÄMI-SEEN YKSINOMAAN ALKUPERÄISTÄ METABO "QUICK-STOP"-KIINNITYSMUTTERIA, JONKA TUNNISTAA TEKSTIMERKINNÄSTÄ "METABO QUICK-STOP". Toisenlaisia kiinnitysvälineitä tai kierteitettyjä käyttötarvikkeita ei ole mahdollista asentaa ja niiden käyttö on kiellettyä, koska ne aiheuttavat onnettomuusvaaran ja voivat vaurioittaa hiomakaraa. Vain sellaisten lisätarvikkeiden kiinnitys on sallittua, jotka on mainittu luvussa 12.

Ennen kaikkia tarvikkeiden vaihtotöitä: Vedä verkkopistoke irti pistorasiasta. Koneen

on oltava pois päältä ja karan täytyy olla täysin pysähtynyt.

Käytä katkaisulaikkojen kanssa tehtävissä töissä turvallisuussyistä

katkaisulaikkasuojusta (ks. luku 12 Lisätarvikkeet).

8.1 Karan lukitus

- Paina karan lukitusnuppi (4) sisään ja käännä karaa (2) kädellä, kunnes karan lukitusnuppi lukittuu tuntuvasti paikalleen.

8.2 Hiomalaikan asennus

WBA..., WEBA...:

Autobalancer-tukilaippa (3) on kiinnitetty kiinteästi karaan. Siinä ei tarvita, toisin kuin sa kulmahiomakoneissa on tavallista, ttavaa tukilaippaa.

Autobalancer-tukilaipan (3) vastinpintojen, hiomalaikan ja "Quick-Stop"-kiristysmutterin

(1) täytyy olla puhtaita. Puhdista tarvittaessa.

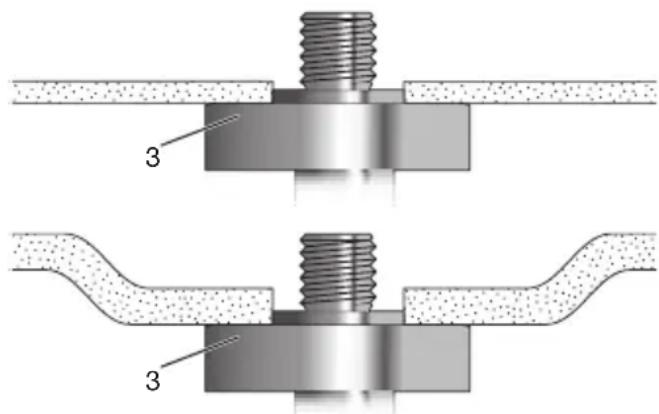

- Aseta hiomalaikka Autobalancer-tukilaipalle (3) (katso ylhäällä olevat kuvat). Hiomalaikan täytyy olla tasaisesti Autobalancertukilaipalla. Katkaisulaikan peltilaipan täytyy olla Autobalancer-tukilaipalla.

WB 11-125 Quick, WB 11-150 Quick:

9 9

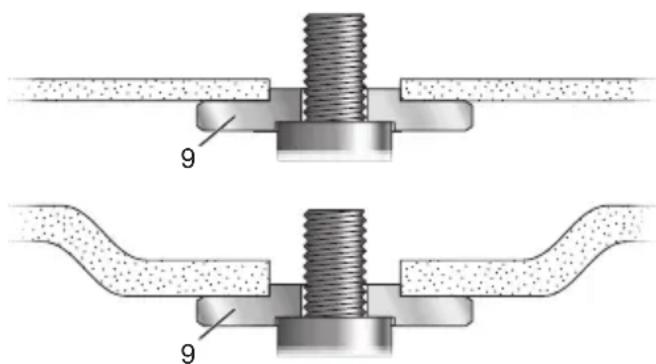

• Aseta tukilaippa (9) karalle (ks. yllä olevat kuvat). Se on oikein paikallaan, kun sitä ei voi enää pyörittää karan päällä.
• Aseta hiomalaikka tukilaipalle (9) (ks. yllä olevat kuvat).

Hiomalaikan täytyy olla tasaisesti tukilaipalla. Katkaisulaikan peltilaipan täytyy olla tukilaipalla.

8.3 "Quick-Stop"-kiristysmutterin kiinnitys/avaus

"Quick-Stop"-kiristysmutterin (1) kiinnitys:

Kiinnityskohdaltaan on yli 8 mm vahvuisia käyttötarvikkeita ei saa käyttää!

Koneet on varustettu erikoiskaralla. Siksi siinä saa käyttää vain koneen mukana toimitettua Metabon "Quick-Stop"-kiristysmutteria.

• Lukitse kara (ks. luku 8.1).
• Aseta "Quick-Stop"-kiristysmutteri (1) karalle (2) niin, että sen kaksi nokkaa tarttuvat karan kahteen loveen. Katso kuva sivulla 3.
• Kiristä "Quick-Stop"-kiristysmutteri käsin myötäpäivään.
• K i r i "SQuäck-Stop" -kiristysmutteri kääntämällä hiomalaikkaa voimakkaasti myötäpäivään.

"Quick-Stop"-kiristysmutterin (1) avaus:

Vain silloin, kun "Quick-Stop"-kiristysmutteri (1) on kiinnitetty paikalleen, karan saa yttää karan lukitusnupilla (4)!

• Poiskytkennän jälkeen kone pyörii jonkin aikaa edelleen.
• Paina hieman ennen hiomalaikan pysähtymistä karan lukitusnuppi (4) sisään. "Quick-Stop"-kiristysmutteri (1) avautuu.

9 Käyttö

Ohje: Kiillotustöihin suosittelemme valmistamaamme kulmakiillotuskonetta.

9.1 Päälle-/poiskytkeminen

Ohjaa konetta aina molemmin käsin.

Kytke kone ensin päälle ja vie vasta sitten käyttötarvike työkappaleelle.

Vältä tilanteita, joissa kone saattaisi imeä sisäänsä pölyä ja lastuja. Pidä kone etäällä kertyneestä pölystä, kun kytket sen päälle tai pois. Kun kytket koneen pois päältä, laske kone kädestäsi vasta sitten, kun koneen moottori on täysin pysähtynyt.

Estä tahaton käynnistyminen: Kytke kone aina pois päältä, jos vedät pistokkeen irti rasiasta tai jos sähköt ovat katkenneet.

Jatkuvassa kytkennässä kone jatkaa käyntiään, vaikka se irtoaisi otteesta. Pidä sen vuoksi aina molemmin käsin kiinni koneen asiaankuuluvista kahvoista, seiso tukevassa asennossa ja työskentele keskittyneesti.

Työntökytkin:

Päällekytkentä: Työnnä työntökytkintä (5) eteenpäin. Paina sitten jatkuvaa käyttöä varten alas, niin että se lukkiutuu paikalleen.

Poiskytkentä: Paina työntökytkimen (5) takaosaa ja päästä kytkimestä irti.

9.2 Työohjeita

Hionta:

Paina konetta kevyesti ja liikuta sitä pinnalla edestakaisin, jotta työkappaleen pinta ei kuumene liikaa.

Rouhintahionta: Hyvän työtuloksen saavuttamiseksi työskentele 30° - 40° asetuskulmalla.

Katkaisuhionta:

Työskentele katkaisuhionnassa aina vastasuuntaan (ks. kuva). Muuten kone voi kimmahtaa hallitsemattomasti pois leikkuu-urasta. Työskentele rauhallisella, työstettävälle

materiaalille sopivalla etenemisvauhdilla. Älä kallista, paina tai heiluta konetta.

10 Puhdistus

Moottorin puhdistus: Puhdista kone huolellisesti, usein ja säännöllisin välein puhaltamalla paineilmalla taempien tuuletusrakojen läpi. Tätä tehtäessä koneesta on pidettävä kunnolla kiinni.

11 Häiriöiden poisto

WBA..., WEBA...:

Elektroniikan signaalinäyttö (6) palaa ja kuormituskierrosluku alenee. Käämilämpötila on liian korkea! Anna koneen käydä kuormituksetta, kunnes elektroniikan signaalinäyttö sammuu.

WBA..., WEBA...:

Elektroniikan signaalinäyttö (6) vilkkuu ja kone ei käy. Uudelleenkäynnistyssuoja on lauennut toimintaan. Kun päällekytketyn koneen verkkopistoke kytketään virtalähteeseen tai sähköt palaavat sähkökatkoksen jälkeen, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen jälleen päälle.

12 Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabolisätarvikkeita.

Mikäli tarvitset lisätarvikkeita, käänny jälleenmyyjäsi puoleen.

Ilmoita jälleenmyyjälle oikeiden lisätarvikkeiden löytämiseksi sähkötyökalun tarkat tiedot.

Katso sivu 4.

A Rouhintalaikka (käytä vain silloin, kun suojus on paikallaan)
B Katkaisulaikkasuojus.
C Katkaisulaikka (käytä vain silloin, kun katkaisulaikkasuojus on paikallaan)
D Timanttinen katkaisulaikka (käytä vain silloin, kun katkaisulaikkasuojus on paikallaan)
E Katkaisulaikkasuojus ohjauskelkalla (aseta koneeseen ja kiinnitä ruuvilla) (varustettu istukalla, johon voidaan liittää sopiva imuri poistamaan kivilevyjen katkaisussa syntyvää kivipölyä)
F "Quick-Stop"-kiristysmutteri (1)

Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai pääluettelo.

13 Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan attilaiset!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

14 Ympäristönsuojelu

Syntyvä hiomapöly voi sisältää haitallisia aineita: Älä hävitä talousjätteen mukana, vaan toimita asianmukaisesti ongelmajätteiden keräyspistee-seen.

Metabo-pakkaukset ovat 100 %:sti kierrätyskelpoisia. Loppuun käytetyt sähkötyökalut ja tarvikkeet sisältävät paljon arvokkaita raakaaineita ja muoveja, jotka voidaan niinikään ohjata kierrätysprosessiin.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! Käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY mukaisesti käytöstä poistetut sähkötyökalut täytyy kerätä erikseen

talteen ja viedä ympäristöä säästävään kierrätykseen.

Tämä käyttöopas on painettu ilman klooria valkaistulle paperille.

15 Tekniset tiedot

Selitykset sivun 2 tietoihin. Pidämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

$$ \begin{array}{l} D _ {\max} = \text { hiomalaikan maksimihalkaisija } \ \begin{array}{r l} t _ {\max, 1} & = \text { käyttötarvikkeen suurin sallittu } \ & \text { vahvuus kiinnityskohdassa, } \ & \text { kun käytetään "Quick - Stop"- } \ & \text { kiristys - mutteria (1) } \end{array} \ \begin{array}{r l} t _ {\max, 2} & = \text { k\"{a } ytt\"{o} tarvikkeen suurin sallittu} \ & \text { vahvuus } \end{array} \ \end{array} $$

$$ M = \text { k a r a k i e r r e } $$

$$ I = \text { hiomakaran pituus } $$

$$ \begin{array}{c} \text {n = kierrosluku kuormittamatta} \ (\text {huippukierrosluku}) \end{array} $$

$$ P _ {1} = \text { nimellisottoteho } $$

$$ P _ {2} ^ {\prime} = \text { a n t o t e h o } $$

$$ \bar {m} = \text { paino ilman verkkojohtoa } $$

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

$$ \begin{array}{l} \begin{array}{r l} a _ {h, S G, 1} & = \text { värähtelyn säteilyarvo } \ & \text {(pintahionta, mittausarvo)} \end{array} \ \begin{array}{r l} {a _ {h, S G, 2}} & {= \text { värähtelyn säteilyarvo (pintahionta, }} \ & {\text { tiedot EN 60745 mukaan) }} \end{array} \ K _ {h, S G} = \text { epävarmuus (värähtely) } \ \end{array} $$

Tässä ohjekirjassa ilmoitettu värähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös väräh- telykuormituksen alustavaan arviointiin.

Ilmoitettu värähtelytaso edustaa sähkötyökalun pääasiallisia käyttösovelluksia. Värähtelytaso voi kuitenkin poiketa tästä, jos sähkötyökalua käytetään muihin sovelluksiin, toisenlaisilla käyttöterillä tai sen huoltotoimenpiteitä laiminlyödään. Tämä voi nostaa värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Värähtelykuormituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois päältä tai on kylläkin toiminnassa, mutta ilman todellista työkäyttöä. Tämä voi vähentää värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Määritä vaadittavat lisävarotoimenpiteet käyttäjän suojaamiseksi värähtelyjen haittavaikutuksilta, esimerkiksi: Sähkötyökalun ja käyttöterien huolto, käsien pitäminen lämpiminä, työtoimenpiteiden organisointi.

Tyypillinen A-painotettu äänitaso:

$$ L _ {p A} = \text { a a n e n p a i n e t a s o } $$

$$ L _ {W A} = \text {änen tehotaso} $$

$$ K _ {p A / W A} = e p \ddot {a} v a r m u u s (\ddot {a} \ddot {a} n i t a s o) $$

Käytössä melutaso voi ylittää 80 dB(A).

Käytä kuulonsuojaimia!

Mittausarvot ilmoitettu EN 60745 mukaan.

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
