BRUKSANVISNING WB 11-125 Quick METABO

Original bruksanvisning

Kjære kunde

Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål.

Innhold

1 Samsvarserklæring
2 Hensiktsmessig bruk
3 Generelle sikkerhetshenvisninger
4 Spesielle sikkerhetshenvisninger
5 Oversikt
6 Spesielle produktegenskaper
7 Før bruk
8 Montering av slipeskiven
9 Bruk
10 Rengjøring
11 Utbedring av feil
12 Tilbehør
13 Reparasjon
14 Miljøvern
15 Tekniske spesifikasjoner

1 Samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med standardene og standarddokumentene som er oppført på side 2.

2 Hensiktsmessig bruk

Med originalt Metabo-tilbehør egner maskinene seg til sliping og kapping av metall, betong, stein og lignende materialer uten bruk av vann.

Maskinene er utstyrt med en spesiell spindel.

Derfor skal det kun brukes Metabo "Quick-Stop"-strammemutter som følger med maskinen.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelle, gjeldende arbeidsmiljøforskrifter samt vedlagte sikkerhetsanvisninger må overholdes.

3 Generelle sikkerhetsinformasjoner

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye og helt gjennom vedlagte sikkerhetsforskrifter og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre.

4.1 Sikkerhetsinformasjon som gjelder både for sliping og kapping:

a) Dette elektroverktøyet skal brukes som slipe- og kappemaskin. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboler og data som følger med apparatet.
Dersom du ikke følger anvisningene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.
b) Dette elektroverktøyet egner seg ikke til sliping med sandpapir, arbeid med stålbørster og polering. Annen bruk enn den elektroverktøyet er laget for, kan føre til farlige situasjoner og skader.
c) Bruk ikke tilbehør som ikke er laget av produsenten og anbefalt spesielt for dette elektroverktøyet. Det at du kan feste tilbehør på elektroverktøyet, garanterer ikke at tilbehøret er trygt å bruke.
d) Tillatt turtall på innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker.
e) Ytre diameter og tykkelse på innsatsverktøyet må stemme med målene på elektroverktøyet. Innsatsverktøy med gale mål kan ikke skjermes eller kontrolleres i tilstrekkelig grad.
f) Slipeskiver og annet tilbehør må passe nøyaktig til slipespindelen på elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig til slipe-spindelen, går ujevnt rundt, vibrerer svært sterkt

og kan føre til at du mister kontrollen over apparatet

g) Ikke bruk innsatsverktøy som har skader. Kontroller alltid om innsatsverktøy som slipe-skiver og lignende har sprekker og andre skader før bruk. Dersom elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det har tatt skade. Bruk et innsatsverktøy uten skader. Når du har kontrollert og satt i innsatsverktøyet, lar du apparatet gå i ett minutt med maksimalt turtall. Sørg for at personer i nærheten holder seg borte fra nivået innsatsverktøyet roterer i. Innsatsverktøy med skader vil normalt brekke i denne testtiden.
h) Bruk personlig verneutstyr. Etter behov må du bruke heldekkende ansiktsvern, øyebeskyttelse eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot fine slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Støv- eller åndedrettsmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap.
i) Se til at andre personer holder trygg avstand til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verneutstyr. Deler av emnet eller innsatsverktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet.
j) Apparatet må bare holdes i de isolerte gripeflatene når du utfører arbeid der innsatsverktøyet kan komme til å treffe skjulte strømledninger eller apparatets egen nett-kabel. Kontakt med spenningsførende ledning kan sette metalldeler i apparatet under spenning og føre til elektrisk støt.
k) Hold nettkabelen borte fra innsatsverktøy som roterer. Dersom du mister kontrollen over apparatet, kan nettkabelen kuttes eller sette seg fast, og din egen hånd eller arm kan komme i kontakt med roterende innsatsverktøy.
I) Legg aldri fra deg elektroverktøyet før innsatsverktøyet har stanset helt opp. Et innsatsverktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over elektroverktøyet.
m) Ikke la elektroverktøyet gå mens du bærer det. Dersom klærne dine skulle komme i kontakt med et innsatsverktøy som roterer, kan de sette seg fast og innsatsverktøyet kan bore seg inn i kroppen din.
n) Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan føre til elektriske risikosituasjoner.

o) Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Slike materialer kan antennes av gnister.
p) Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt.

4.2 Rekyl og sikkerhetsinformasjon:

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slideskiver osv. Fastklemming eller blokkering fører til brå stopp av det roterende innsatsverktøyet. Elektroverktøyet går da raskt og ukontrollert mot innsatsverktøyets dreieretning på blokkeringsstedet.

Dersom f.eks. en slipeskive fester seg eler blokkeres i emnet, kan kanten på slipeskiven som går inn i emnet, bli sittende fast. Da kan slipeskiven løsne eller det kan oppstå rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra ham, alt etter hvilken rotasjonsretning slipeskiven har på blokkeringsstedet. Slipeskiven kan også komme til å brekke.

Rekyl er følgen av feil eller ukyndig bruk av elektroverktøyet. Rekyl kan forhindres hvis du følger slike egnede forsiktighetstiltak som beskrevet nedenfor.

a) Hold elektroverktøyet godt fast og still kroppen og armene i en posisjon som gjør at du kan ta opp rekylkreftene. Bruk alltid støttehåndtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høyt turtall. Ved å følge egnede sikkerhets-tiltak kan brukeren ha kontroll over rekyl- og reaksjonskreftene.
b) Ikke plasser hendene i nærheten av innsatsverktøy som roterer. Innsatsverktøyet kan bevege seg over hånden ved rekyl.
c) Unngå å plassere kroppen i det området der elektroverktøyet vil bevege seg ved rekyl. Rekyl driver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet
d) Arbeid særlig forsiktig på områder med hjørner, skarpe kanter osv. Unngå at innsatsverktøyet blir kastet tilbake fra emnet eller setter seg fast. Det roterende innsatsverktøyet har en tendens til å sette seg fast i hjørner, på skarpe kanter og når det kastes tilbake. Det fører til tap av kontroll eller rekyl.
e) Ikke bruk sagblad med kjede eller tenner. Slikt innsatsverktøy fører ofte til rekyl eller tap av kontrollen over elektroverktøyet.

4.3 Særlig sikkerhetsinformasjon som gjelder for sliping og kapping:

a) Bruk bare slipelegemer som er tillatt for ditt elektroverktøy, samt vernedeksel som er laget

for slipelegemene du bruker. Slipelegemer som ikke er laget for elektroverktøyet, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge i bruk.

b) Vernedekselet må være sikkert festet på elektroverktøyet. Det må være innstilt slik at det oppnås høyest mulig grad av sikkerhet, altså at minst mulig av slipelegemet er åpent mot brukeren. Vernedekselet skal beskytte brukeren mot løse deler og tilfeldig kontakt med slipelegemet.
c) Slipelegemene skal bare brukes i henhold til anbefalingene. F.eks.: Slip aldri med sideflaten på en kappeskive. Kappeskiver er laget for å fjerne materiale med kanten av skiven. Krefter som virker fra siden på slike slipelegemer, kan ødelegge dem.
d) Bruk alltid spennflenser med riktig størrelse og form til slipeskivene du benytter. En egnet flens støtter slipeskiven og reduserer faren for at slipeskiven skal brekke. Det kan være forskjell på flenser for kappeskiver og flenser for andre slipeskiver.
e) Ikke bruk slitte slipeskiver som er laget for større elektroverktøy. Slipeskiver for større elektroverktøy er ikke laget for de høye turtallene som mindre elektroverktøy har. Derfor kan de brekke.

4.4 Annen særlig sikkerhetsinformasjon i forbindelse med kapping:

a) Unngå at kappeskiven blir blokkert. Bruk ikke for mye makt. Ikke lag for dype kutt. Overbelastning av kappeskiven gjør at den har lettere for å sette seg fast eller blokkeres. Dermed økes faren for rekyl eller brudd på slipelegemet.
b) Hold avstand fra området foran og bak den roterende kappeskiven. Hvis du beveger kappeskiven fra deg på emnet, kan elektroverktøyet med den roterende skiven bli kastet rett på deg dersom det oppstår rekyl.
c) Slå av apparatet dersom kappeskiven setter seg fast eller när du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prøv aldri å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppstå rekyl. Finn ut av årsaken til fastklemmingen. Fjern feilårsaken.
d) Ikke slå på elektroverktøyet igjen mens det befinner seg i emnet. Vent til kappeskiven har oppnådd fullt turtall før du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i over- flaten, sprette ut av emnet eller det kan oppstå rekyl.
e) Fest plater eller større emner, slik at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store emner kan bøye seg på grunn av sin egen vekt. Emnet må støttes på

f) Vær særlig forsiktig når du lager "lommesnitt" i vegg eller andre steder uten innsyn. Kappeskiven kan føre til rekyl hvis den skjærer i gasseller vannrør, elektriske ledninger eller andre gjenstander.

! Apparatet har en hurtigstoppfunksjon. Derfor er maskinen utstyrt med en spesiell slipe-spindel og en spesiell Metabo "hurtigstopp"-spennmutter. BRUK BARE ORIGINALE METABO "HURTIGSTOPP"-SPENNMUTRE (MERKET MED "METABO QUICK-STOP") når innsatsverkøy skal monteres. Andre fastspenningsinnretninger eller gjengede innsatsverktøy kan ikke monteres og skal ikke brukes. Dette er for å unngå fare og personskader samt skader på slipespindelen. Det skal kun monteres tilbehør som er nevnt i kapittel 12.

Bruk elastiske mellomlag som leveres sammen med slipemidlene när det er påkrevet.

Følg angivelsene fra produsenten av verktøy og tilbehør! Beskytt skivene mot fett og støt!

Slipeskivene må oppbevares og håndteres nøyaktig etter produsentens anvisninger.

Bruk aldri kappeskiver til grovsliping. Kappeski-vene skal ikke utsettes for trykk fra siden.

Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp.

Innsatsverktøy med gjengeinnsats skal ikke brukes.

For din egen sikkerhet og for å beskytte elektroverktøyet, ta hensyn til tekst som er merket med dette symbolet!

Bruk alltid vernebriller.

Ved bearbeiding, især av metall, kan det samle seg elektrisk

ledende støv inni maskinen. Dermed kan det oppstå overledning av elektrisk energi til maskin-huset. Dette kan tidvis gi fare for elektrisk støt. Det er derfor nødvendig å blåse maskinen ren med trykkluft mens den er i gang, ofte og grundig, gjennom de bakre ventilasjonsåpningene. Samtidig må maskinen holdes forsvarlig fast.

Det anbefales å bruke et stasjonært avsugapparat og koble til en jordfeilbryter. Dersom jordfeilbryteren slår av vinkelsliperen, må maskinen bli kontrollert og rengjort. Rengjøring av motor, se kapittel 10 Rengjøring.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseska-

delig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luftveiene hos personer som oppholder seg i nærheten.

Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk.

• Om mulig må du bruke støvavsug.
• Sørg for at det er god ventilasjon på arbeidsplassen.
• Det anbefales å bruke åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

Materialer som avgir helsefarlig støv eller damper (f. eks. asbest) må ikke bearbeides.

Sørg for at lufteåpningene er fri ved arbeid i støvfylte omgivelser. Dersom det er nødvendig å fjerne støv, må du først koble elektroverktøyet fra strømnettet (bruk ikke-metalliske gjenstander) og unngå å skade innvendige deler.

Skadde eller vibrerende verktøy eller verktøy som ikke er runde, må ikke brukes.

Unngå å skade gass- eller vannrør, elektriske ledninger og bærende vegger (stabilitet).

Ved utendørs bruk av maskinen: Koble til jordfeilbryter med maks. utløserstrøm (30 mA)!

Trekk støpselet ut av stikkontakten før du foretar innstilling, verktøybytte eller vedlikehold av noe slag.

Metabo S-automatic sikkerhetskobling. Slå av apparatet øyeblikkelig hvis sikkerhetskoblingen slår inn.

Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak.

Vernedeksler med skader eller sprekker må skiftes ut. Ikke bruk maskiner med defekt vernedeksel.

Maskinen har "hurtigstopp". Send apparatet til reparasjon hvis bremsetiden forlenges merkbart.

Dette elektroverktøyet er ikke ment til sliping med sandpapir, arbeid med stålbørster og polering. Garantikrav bortfaller ved ikke forskriftsmessig bruk! Ved polering kan motoren bli overopphetet og elektroverktøyet kan gå i stykker. For poleringsarbeid anbefaler vi vår vinkelpoleringsmaskin.

5 O v e r s i k t

Se side 3 (vennligst brett ut).

1 "Quick-Stop"-strammemutter
2 Spindel
3 Autobalancer-støtteflens (ikke avtagbar) *

4 Spindellåsknapp
5 Skyvebryter for å slå av/på
6 Elektronikk-signal-display *
7 Støttehåndtak / støttehåndtak med vibrasjonsdemping *
8 Vernedeksel
9 Støtteflens *

10 Hendel til feste av vernedeksel

* avhengig av utstyr / ikke inkludert

• WBA..., WEBA...: Integrert autobalancer for minimal vibrasjon i maskinen
• Kraftig vinkelsliper med ekstra høy kjøleeffekt. Gir raskt arbeidstempo under tøffe forhold
• Hurtigstopp av slipeskiven innen 3 sekunder etter utkobling.
• Robust Metabo Marathon-motor med lang levetid
• Metabo støvbeskyttelsesteknologi gir maskinen ekstremt lang levetid
• Ergonomisk konstruksjon av maskinhuset, med kraftige spor som gir komfortabelt grep ved kapping og sliping
• Metabo S-automatic sikkerhetskobling
• Metabo "Quick" hurtigskifte av verktøy

7 Før bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer

overens med strømnettets spesifikasjoner.

7.1 Montering av støttehåndtaket

Arbeid kun med montert støttehåndtak (7)!

Skru støttehåndtaket godt fast på venstre nøyre side av maskinen.

7.2 Montering av vernedekselet

(for arbeid med slipeskiver)

Når det arbeides med slipeskiver, må verne- dekselet (8) brukes av sikkerhetsgrunner.

Når det arbeides med kappeskiver, må det spesielle kappskivevernedekselet

(se kapittel 12 Tilbehør) brukes.

- Trykk på hendelen (10) og hold den inne. Sett vernedekselet (8) i posisjonen som vist.

• Slipp hendelen og vri på vernedekselet til hendelen smekker på plass.
• Trykk inn hendelen og vri på vernedekselet slik at det skjermede området er vendt mot brukeren.
• Sjekk at dekselet sitter godt: Hendelen må være smekket på plass, og det må ikke være mulig å vri på vernedekselet.

8 Montering av slipeskiven

Før bytte av verktøy: Trekk støpselet ut av stikkontakten. Maskinen må være slått av og lelen må stå stille.

Når det arbeides med kappeskiver, må kappeskivevernedekselet (se kapittel 12 nør) brukes.

- Trykk inn spindellåsknappen (4) og drei på spindelen (2) med hånden til du merker at spindelen smekker på plass.

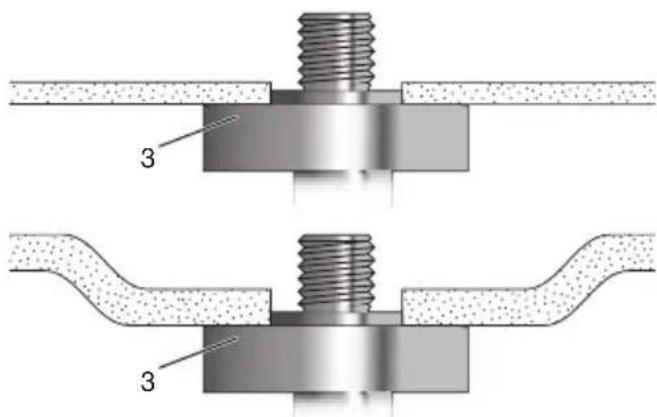

8.2 Påsetting av slipeskiven

WBA..., WEBA...:

Bæreflatene på autobalancer-støtteflensen (3), slipeskiven og "Quick-Stop"-strammeeren (1) må være rene. Rengjøres ved behov.

- Sett slideskiven på autobalancer-støtteflensen (3) (se bilder over). Slipeskiven må ligge jevnt på autobalancer-støtteflensen. Plateflensen på kappskiver må ligge på autobalancer-støtteflensen.

WB 11-125 Quick, WB 11-150 Quick:

8.3 Festing/løsning av "Quick-Stop"-strammemutteren

Festing av "Quick-Stop"-stramme-mutteren: (1)

Innsatsverktøy der festepunktet er tykkere enn 8 mm, skal ikke brukes!

Maskinene er utstyrt med en spesiell spindel. Derfor skal det kun brukes Metabo "Quick-

Stop"-strammemutteren som følger med maskinen.

• Lås spindelen (se kapittel 8.1).
• Sett "Quick-Stop"-strammemutteren (1) på spindelen (2) slik at de to ansatsene går inn i de to sporene på spindelen. Se bildet på side 3.
• Stram "Quick-Stop"-strammemutteren ved å dreie for hånd med klokken.
• S t r a"Quick-Stop"-strammemutteren ved å dreie slipeskiven kraftig med klokken.

Løsne: "Quick-Stop"-strammemutteren: (1)

Det er kun när "Quick-Stop"-strammemutteren (1) er på plass, at spindelen kan ses med spindellåsknappen (4)!

• Maskinen fortsetter å gå etter at den er slått av.
• Trykk inn spindellåsknappen (4) rett før slipeskiven står stille. "Quick-Stop"-strammemutteren (1) løsner.

9 B r u k

Merk: For poleringsarbeid anbefaler vi vår vinkel-poleringsmaskin.

9.1 Start og stopp

Før alltid maskinen med begge hender.

Slå maskinen på før du fører innsatsverktøyet mot emnet.

Unngå at maskinen suger inn ekstra støv og spon. Hold maskinen unna støvansamlinger när den slås på og av. Etter at maskinen er slått av, må du først legge den fra deg när motoren er stanset.

Unngå utilsiktet start av maskinen: Slå alltid av maskinen när støpselet blir trukket ut av kontakten eller ved strømbrudd.

Ved permanentkobling fortsetter maskinen å gå selv om den blir revet ut av hånden. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Skyvebryter:

Innkobling: Skyv skyvebryteren (5) forover. Vipp den nedover til den smekker på plass dersom du ønsker kontinuerlig innkobling.

Utkobling: Trykk på bakerte del av skyvebryteren (5) og slipp opp.

9.2 Arbeidstips

Sliping:

Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slik at overflaten på emnet ikke blir for varm.

Skrubbsliping: For å oppnå et godt resultat bør du arbeide med en vinkel på 30°-40°.

Kapping:

Under kapping må du alltid arbeide mot dreieretningen (se tegning). Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremførings-

hastighet som passer til materialet som skal bearbeides. Ikke tipp til siden, ikke trykk, ikke pendle.

10 Rengjøring

Rensing av motor: Maskinen må blåses ren med trykkluft regelmessig, hyppig og grundig gjennom de bakre ventilasjonsåpningene. Samtidig må maskinen holdes forsvarlig fast.

11 Utbedring av feil

WBA..., WEBA...:

Elektronikk-signal-displayet (6) lyser og belastningsturtallet avtar. Viklings-

temperaturen er for høy! La maskinen gå på tomgang inntil elektronikksignalidikatoren slukkes.

WBA..., WEBA...:

Elektronikk-signal-displayet (6) blinker og maskinen går ikke. Gjeninnkoblingsvernet har slått inn. Hvis nettstøpselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

12 Tilbehør

Bruk kun originalt Metabo-tilbehør.

Kontakt din forhandler hvis du trenger tilbehør.

For valg av riktig tilbehør, gi forhandleren nøyaktig informasjon om typen av ditt elektroverktøy.

Se side 4.

A Slipeskive (skal bare brukes sammen med montert vernedeksel)
B Kappeskivevernedeksel
C Kappeskive (skal bare brukes sammen med montert kappeskivevernedeksel)
D Diamantkappeskive (skal bare brukes sammen med montert kappeskiveverne- deksel)
E Kappeskivevernedeksel med føringssleide (settes på maskinen og festes med skruen.) (Med stuss til avsug av steinstøv som oppstår ved kapping av steinplater. Brukes sammen med egnet avsugapparat.)
F "Quick-Stop"-strammemutter (1)

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet.

13 Reparasjon

Slipestøvet som oppstår, kan inneholde skadelige stoffer: Skal ikke kastes i husholdningsavfallet, men leveres inn til godkjent oppsamlingsplass for spesialavfall.

Metabo-emballasje er 100 % egnet til gjenvinning. Utslitt elektroverktøy og tilbehør inneholder store mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.

Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Denne bruksanvisning er trykt på papir som er bleket uten klor.

15 Tekniske data

Forklaring til opplysningene på s. 2 . Med forbehold om endringer med sikte på teknisk forbedring.

D_maks. = Maks. slipeskivediameter t_max,1 = maksimalt tillatt tykkelse på innsatsverktøyet i festepunktet ved bruk av "Quick-Stop"-strammemutter (1) t_max,2 = maks. tillatt tykkelse på innsatsverktøyet

M = Spindelgjenger

I = Lengde på slipespindelen

n = Tomgangsturtall (høyeste turtall)

P_1 = Nominelt effektopptak

P_2 = Avgitt effekt

m = Vekt uten nettkabel

Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:

a_h, SG,1 = Svingningsemisjonsverdi (sliping av flater, måleverdi) a_h, SG,2 = Svingningsemisjonsverdi (sliping av overflater, angivelse iht. EN 60745) K_h,SG = Usikkerhet (vibrasjon)

Vibrasjonsnivået som er oppgitt i disse anvisningene er målt iht. normerte målemetoder i EN 60745 og kan brukes til sammenligning av forskjellige elektroverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelastningen.

Det oppgitte vibrasjonsnivået gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektroverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.

En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom.

Innfør ekstra sikkerhetstiltak som skal beskytte brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og

innsatsverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen.

L_pA = Lydtrykknivå L_WA = Lydeffektnivå K_pA/WA = Usikkerhet (lydnivå)

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Måleverdier iht. EN 60745.

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.

Original brugsanvisning

Kære kunde,

1 Konformitetserklæring

3 Autobalancer-støtteflange (kan ikke tages af) *

4 Spindellås

- Sæt slibeskiven på autobalancer-støtteflangen (3) (se illustrationerne ovenfor).

- Sæt slibeskiven på støtteflangen (9) (se illustration ovenfor).

Reservedelslister kan downloades på www.metabo.com.

14 Miljøbeskyttelse
