BRUGSANVISNING WB 11-125 Quick METABO

4 Spindellåsningsknapp

5 Skjutreglage PÅ/AV

4 Spesielle sikkerhetshenvisninger

Se bildet på side 3.

Autobalancer-støtteflensen (3) er godt festet på spindelen. Som på andre vinkelslipere er ke nødvendig med en avtagbar støtteflens.

Typiske A-veide lydnivåer:

mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj afprøves omhyggeligt og underligger de strenge kvalitetskontroller af Metabos kvalitetsstyringssystem. Et el-værktøjs levetid er dog i høj grad afhængig af Dem. Vær opmærksom på informationerne i denne betjeningsvejledning og i de medfølgende dokumenter. Jo mere omhyggeligt De behandler Deres Metabo el-værktøj, desto længere vil De nyde godt af det.

Indhold

1 Konformitetserklæring
2 Tiltænkt formål
3 Generelle sikkerhedsforskrifter
4 Særlige sikkerhedsforskrifter
5 Oversigt
6 Særlige produktegenskaber
7 Ibrugtagning
8 Montering af slibeskive
9 Anvendelse
10 Rengøring
11 Afhjælpning af fejl
12 Tilbehør
13 Reparation
14 Miljøbeskyttelse
15 Tekniske data

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med de på side 2 angivne normer og direktiver.

2 Tiltænkt formål

Maskinerne er med originalt Metabo-tilbehør egnet til slibning og skæring af metal, beton, sten og lignende materialer uden anvendelse af vand. Maskinerne er udstyret med en speciel spindel. Derfor må der kun anvendes Metabo "Quick-Stop"-spændemøtrik, som leveres sammen med maskinen.

Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål.

Almindeligt anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsforskrifter skal overholdes.

3 Generelle sikkerhedsforskrifter

ADVARSEL – Læs betjeningsvejledningen for at nedsætte risikoen for personskader.

ADVARSEL Læs alle sikkerhedsforskrifter og anvisninger. Hvis sikkerhedsforskrifterne og anvisningerne ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige person-skader.

Alle sikkerhedsforskrifter og anvisninger bør opbevares for senere brug.

Vedlagte sikkerhedsforskriffer og betjeningsvejledningen skal læses grundigt og komplet igennem, før el-værktøjet tages i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, hvis De engang giver el-værktøjet videre til andre personer.

4 Særlige sikkerhedsforskrifter

4.1 Fælles sikkerhedsanvisninger for slibning og skæring:

a) Dette el-værktøj kan anvendes som slibe- og skæremaskine. Vær opmærksom på alle sikkerhedsanvisninger, øvrige anvisninger, illustrationer og data, som De modtager sammen med apparatet. Hvis de følgende anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
b) Dette el-værktøj er ikke egnet til sandpapirslibning, arbejde med stålbørster og polering. Hvis el-værktøjet anvendes til formål, som det ikke er beregnet til, kan der opstå farer og personskader.
c) Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af producenten. At tilbehøret kan fastgøres på el-værktøjet, garanterer ikke for en sikker anvendelse.
d) Indsatsværktøjets tilladte hastighed skal være mindst lige så høj som den maksimale hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive beskadiget.
e) Indsatsværktøjets udvendige diameter og tykkelse skal stemme overens med målene på el-værktøjet. Forkert målte indsatsværktøjer kan ikke afskærmes eller kontrolleres tilstrækkeligt.
f) Slibeskiver eller andet tilbehør skal passe nøjagtigt til el-værktøjets slibespindel. Indsatsværktøjer, som ikke passer nøjagtigt til el-værk-

tøjets slibespindel, roterer ujævnt, vibrerer meget stærkt og kan medføre, at De mister kontrollen.

g) Brug ikke indsatsværktøj, som er beskadiget. Kontrollér før brug altid indsatsværktøjet f.eks. slibeskive for afsplintninger og revner. Hvis el-værktøjet eller indsatsværktøjet tabes, skal De kontrollere, om det er beskadiget eller anvende et indsatsværktøj, som ikke er beskadiget. Når indsatsværktøjet er kontrolleret og indsat, skal De sørge for, at De selv og andre personer, der befinder sig i nærheden, er uden for det område, hvor indsatsværktøjet roterer, og lade apparatet køre i et minut med maksimal hastighed. Beskadiget indsatsværktøj brækker for det meste i dette testtidsrum.
h) Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som beskytter mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod genstande, som flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Hvis De udsættes for kraftig støj i længere tid, kan De lide høretab.
i) Sørg for, at der er tilstrækkelig afstand mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brud-stykker af emnet eller brækkede indsatsværktøjer kan flyve væk og føre til personskader også uden for det direkte arbejdsområde.
j) Hold altid kun apparatet i de isolerede greb, når der udføres arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger eller apparatets eget kabel. Kontakt med en spændingsførende ledning kan også gøre apparatets metaldele spændingsførende og føre til elektrisk stød.
k) Hold netkablet væk fra roterende indsatsværktøj. Hvis De mister kontrollen over apparatet, kan netkablet blive skåret over eller ramt, og Deres hånd eller arm kan blive trukket ind i det roterende indsatsværktøj.
l) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved De kan miste kontrollen over el-værktøjet.
m) Lad ikke el-værktøjet køre, mens De bærer det. Deres tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj og indsatsværktøjet kan bore sig ind i Deres krop.
n) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorventilatoren trækker støv ind i apparatets hus og ved store mængder metalstøv kan der opstå elektriske farer.

o) Brug ikke el-værktøjet i nærheden af brandbare materialer. Gnister kan antænde disse materialer.
p) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

4.2 Tilbageslag og tilsvarende sikkerhedsanvisninger:

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører, at det roterende indsatsværktøj stopper pludseligt. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

Hvis f.eks. en slibeskive sidder fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, sætte sig fast, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig derefter hen imod eller væk fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. I denne forbindelse kan slibeskiver også brække.

Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.

a) Hold godt fast i el-værktøjet og sørg for at Deres krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brug altid det ekstra holdegreb, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne med egnede forsigtighedsforanstaltninger.
b) Sørg for at Deres hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over Deres hånd ved et tilbageslag.
c) Undgå at Deres krop befinder sig i det område, hvor el-værktøjet bevæger sig ved et tilbageslag. Tilbageslaget får el-værktøjet til at bevæge sig i den modsatte retning af slibeskivens bevægelse på blokeringsstedet.
d) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører et tilbage-slag eller at De mister kontrollen.
e) Brug ikke kædesavklinger eller tandede savklinger. Sådanne indsatsværktøjer fører hyppigt til tilbageslag eller at De mister kontrollen over el-værktøjet.

4.3 Særlige sikkerhedsanvisninger for slibning og skæring:

a) Brug kun slibemidler, der er godkendt til elværktøjet, og den beskyttelsesskærm, der er beregnet til disse slibemidler. Slibemidler, der ikke er beregnet til el-værktøjet, kan ikke afskærmes tilstrækkeligt og er usikre.
b) Beskyttelsesskærmen skal være monteret sikkert på el-værktøjet og være indstillet, således at en maksimal sikkerhed opnås, dvs. den mindst mulige del af slibemidlet skal pege hen mod brugeren. Beskyttelsesskærmen skal beskytte brugeren mod brudstykker og tilfældig kontakt med slibemidlet.
c) Slibemidler må kun anvendes til de anbefalede formål.F.eks.: Slib aldrig med sidefladen af en skæreskive. Skæreskiver er beregnet til materialeafslibning med kanten af skiven. Hvis disse slibemidler udsættes for kraftpåvirkning fra siden, kan de gå i stykker.
d) Brug altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og nedsætter således risikoen for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger til andre slibeskiver.
e) Brug ikke slidte slibeskiver, der passer til større el-værktøjer. Slibeskiver til større el-værktøjer er ikke konstrueret til de høje hastigheder i mindre el-værktøjer.

4.4 Yderligere særlige sikkerhedsanvisninger for skæring::

a) Undgå at skæreskiven blokerer samt et for højt modtryk. Udfør ikke meget dybe snit. Hvis skæreskiven overbelastes, øges skivens belastning og der er større tendens til, at skiven sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på slibemidlet.
b) Undgå området foran og bag den roterende skæreskive. Hvis De bevæger skæreskiven i emnet væk fra Dem selv, kan el-værktøjets roterende skive blive slynget direkte ind mod Dem ved et tilbageslag.
c) Hvis skæreskiven sidder fast eller arbejdet afbrydes, skal apparatet slukkes og holdes roligt, indtil skiven står stille. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Find og afhjælp årsagen til at skiven sætter sig fast.
d) Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Lad skæreskiven nå op på dens fulde hastighed, før De forsigtigt fortsætter snittet. Ellers kan skiven sætte sig fast, springe ud af emnet eller forårsage et tilbageslag.
e) Understøt plader eller store emner for at nedsætte risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store emner kan

bøje sig under deres egen vægt. Emnet skal støttes på begge sider af skiven, både i nærheden af skæresnittet og ved kanten.

f) Vær særlig forsigtig ved "lommesnit" i bestående vægge eller andre områder, hvor der ikke er direkte indblik. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas-eller vandledninger, elektriske ledninger eller andre genstande.

Maskinen er forsynet med hurtigstop. Af samme grund er maskinen med udstyret med en speciel slibespindel og en speciel Metabo-"Quick-Stop"-spændemøtrik. BRUG KUN DEN ORIGINALE METABO-"QUICK-STOP"-SPÆN-DEM∅TRIK TIL FASTSPÆNDING AF VÆRKT∅J. DEN KAN GENKENDES PÅ LOGOET "METABO QUICK-STOP". Andre værktøjer til opspænding eller gevindmontering kan heller monteres korrekt, og det er ikke tilladt at anvende dem for at undgå skader og kvæstelser, f.eks. beskadigelse af slibespindlen. Kun det tilbehør, der fremgår af afsnit 12, må anvendes.

Brug elastiske mellemlæg, hvis de følger med slibemidlet, og hvis det kræves.

Vær opmærksom på informationerne fra producenten af værktøjet eller tilbehøret! Beskyt skiverne mod fedt og stød!

Slibeskiverne skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger.

Brug aldrig skæreskiver til skrubslibning! Skæreskiver må ikke udsættes for tryk fra siden.

Emnet skal ligge fast og være sikret mod at kunne skride, f.eks. ved hjælp af spændeanordninger. Større emner skal støttes i tilstrækkeligt omfang.

Indsatsværktøj med gevindindsats må ikke anvendes.

Vær opmærksom på de tekststeder i betjeningsvejledningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed!

Brug altid beskyttelsesbriller.

Under bearbejdningen af især metal kan ledende støv sætte sig inde i maskinen. Det kan bevirke,

at der overføres elektrisk energi til maskinen. Hermed kan der opstå midlertidig fare for elektrisk stød. Derfor er det nødvendigt regelmæssigt, ofte og grundigt at udblæse den kørende maskine med trykluft gennem de bageste ventilationsåbninger. Under udblæsningen skal der holdes godt fat i maskinen.

Det anbefales at anvende et stationært udsugningsanlæg og forkoble en fejlstrømsafbryder (FI).

Hvis vinkelsliberen slukkes på grund af FI-afbryderen, skal maskinen kontrolleres og rengøres. Motorrengøring se kapitel 10 Rengøring.

Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden.

Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug så vidt muligt støvudsugning.
• Sørg for god ventilation på arbejdspladsen.
• Det anbefales at bruge et åndedrætsværn i filterklasse P2.

Vær opmærksom på de gældende regler i dit land vedrørende de bearbejdede materialer.

Der må ikke bearbejdes materialer, der danner sundhedsfarligt støv eller dampe (f.eks. asbest).

Sørg for, at ventilationsåbningerne er fri ved arbejde i støvede omgivelser. Hvis det bliver nødvendigt at fjerne støvet, skal el-værktøjet først kobles fra strømnettet (brug ikke genstande af metal), og undgå at beskadige indvendige dele.

Beskadiget, urundt eller vibrerende værktøj må ikke anvendes.

Undgå beskadigelser på gas- eller vandrør, elektriske ledninger og bærende vægge (statik).

Ved brug af maskinen udenfor: Forkobl FI-afbryder med maksimal aktiveringsstrøm (30 mA)!

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles eller vedligeholdes.

Metabo S-automatic sikkerhedskobling. Sluk omgående maskinen, hvis sikkerhedskoblingen aktiveres!

Hvis et ekstra holdegreb er beskadiget eller revnet, skal det udskiftes. Maskinen må ikke anvendes med et defekt ekstra holdegreb.

Hvis beskyttelsesskærmen er beskadiget eller revnet, skal den udskiftes. Maskinen må ikke anvendes med en defekt beskyttelsesskærm.

Maskinen er forsynet med "hurtigstop". Få maskinen repareret, hvis bremsetiden bliver betydeligt længere.

Dette el-værktøj er ikke beregnet til sandpapir-slibning, arbejde med stålbørster og polering. Garantikrav bortfalder, hvis apparatet anvendes til formål, som det ikke er beregnet til! Motoren kan ved polering blive overophedet og el-værktøjet kan blive beskadiget. Til polering anbefaler vi vores vinkelpolerer.

5 O v e r s i g t

Se side 3 (foldes ud).

1 " Quick - Stop" - spænd

2 Spindel

5 Skydekontakt til tænd/sluk

6 Elektronisk signallampe *

7 Ekstra holdegreb / ekstra holdegreb til vibrationsdæmpning*

8 Beskyttelsesskærm

9 Støtteflange *

10 Arm til fastgørelse af beskyttelsesskærm

* afhængigt af udstyr/medleveres ikke

6 Særlige produktegenskaber

• WBA..., WEBA...: Integreret autobalancer, som opfanger selv de mindste vibrationer på maskinen
• Effektiv vinkelsliber med ekstra høj afkøling til hurtige arbejdsresultater selv ved de vanskeligste betingelser
• Hurtigstop for slibeskive efter slukning inden for 3 sekunder
• Robust Metabo Marathon-motor med lang levetid
• Metabo støvbeskyttelsesteknologi til ekstrem lang levetid for maskinen
• Ergonomisk design med markante indsnæv-ringer til behagelig fastholdelse ved skæring og skrubning
• Metabo S-automatic sikkerhedskobling
• Metabo "Quick"-værktøjslynskift

7 l br u g t a g n i r

Før De tager maskinen i brug, bør De kontrollere, at den på mærkepladen oplyste netspænding og frekvens er i overensstemmelse med den fra Deres strømforsyning.

7.1 Montering af ekstra holdegreb

Arbejd kun med monteret ekstra holdegreb (7)! Skru det ekstra holdegreb fast på den venstre eller højre side af maskinen.

7.2 Montering af beskyttelsesskærm

(til arbejde med šlibeskiver)

Beskyttelsesskærmen (8) skal af sikkerheds- mæssige årsager anvendes til arbejde med oskiver.

En speciel beskyttelsesskærm til skæring (se kapitel 12 Tilbehør) skal af sikkerhedssige årsager anvendes til arbejde med eskiver.

Se illustrationen på side 3.

• Tryk på armen (10) og hold den trykket. Sæt beskyttelsesskærmen (8) på i den viste stilling.
• Slip armen og drej beskyttelsesskærmen, indtil armen går i indgreb.
• Tryk på armen og drej beskyttelsesskærmen, således at det lukkede område vender mod brugeren.
• Kontrollér at monteringen er korrekt: Armen skal være i indgreb og beskyttelsesskærmen må ikke kunne drejes.

8 Montering af slibeskive

Maskinen er forsynet med hurtigstop. Af samme grund er maskinen med udstyret med en speciel slibespindel og en speciel Metabo-"Quick-Stop"-spændemøtrik. BRUG KUN DEN ORIGINALE METABO-"QUICK-STOP"-SPÆN-DEM∅TRIK TIL FASTSPÆNDING AF VÆRKT∅J. DEN KAN GENKENDES PÅ LOGOET "METABO QUICK-STOP". Andre værktøjer til opspænding eller gevindmontering kan heller monteres korrekt, og det er ikke tilladt at anvende dem for at undgå skader og kvæstelser, f.eks. beskadigelse af slibespindlen. Kun det tilbehør, der fremgår af afsnit 12, må anvendes.

Før alle omstillinger: Træk stikket ud af stikdåsen. Maskinen skal være slukket og den skal stå stille.

Beskyttelsesskærmen til skæring (se kapitel 12 Tilbehør) skal af sikkerhedsmæssige

årsager anvendes til arbejde med skæreskiver.

8.1 Låsning af spindel

- Tryk spindellåsen (4) ind og drej spindlen (2) manuelt, indtil det kan mærkes, at spindellåsen går i indgreb.

8.2 Påsætning af slibeskive

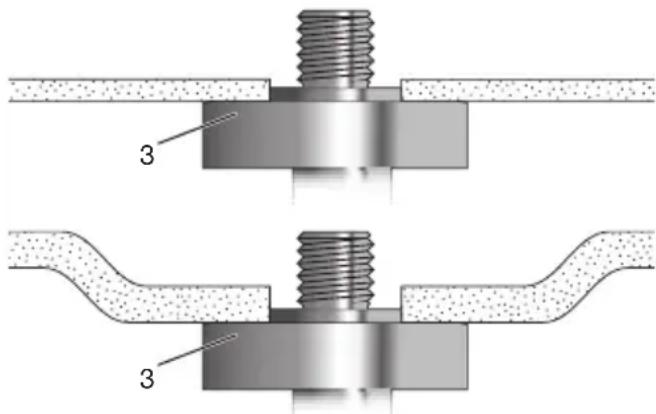

WBA..., WEBA...:

Autobalancer-støtteflangen (3) er fastmonteret på spindlen. Det er ikke nødvendigt en aftagelig støtteflange, som det kendes fra e vinkelslibere.

Autobalancer-støtteflangens (3), slibeski- vens og „Quick-Stop“-spændemøtrikkens

(1) anlægsflader skal være rene. Rengør anlægsfladerne om nødvendigt.

Slibeskiven skal ligge jævnt på autobalancer-støtteflangen. Pladeflangen fra skæreskiverne skal ligge på autobalancer-støtteflangen.

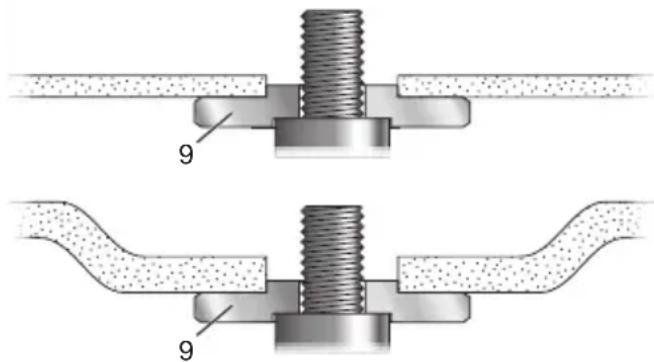

WB 11-125 Quick, WB 11-150 Quick:

9 9

- Sæt støtteflangen (9) på spindlen (se illustration ovenfor). Den er rigtigt monteret, når spindlen ikke kan drejes.

Slibeskiven skal ligge jævnt på støtteflangen. Pladeflangen fra skæreskiverne skal ligge på støtteflangen.

8.3 Fastgørelse/løsning af "Quick-Stop"-spændemøtrik

Fastgørelse af "Quick-Stop"-spændemøtrik (1):

Indsatsværktøjer, som i spændeområdet er tykkere end 8 mm må ikke anvendes!

Maskinerne er udstyret med en speciel spindel. Derfor må der kun anvendes Metabo

"Quick-Stop"-spændemøtrik, som leveres sammen med maskinen.

• Lås spindlen (se kapitel 8.1).
• Sæt "Quick-Stop"-spændemøtrikken (1) på spindlen (2), således at de 2 noter griber ind i de 2 notgange på spindlen. Se illustrationen på side 3.
• Spænd "Quick-Stop"-spændemøtrikken manuelt i urets retning.
• S p æ n'Quick-Stop"-spændemøtrikken ved at dreje slibeskiven kraftigt i urets retning.

Løsning af "Quick-Stop"-spændemøtrik (1):

Først när "Quick-Stop" -spændemøtrikken (1) er anbragt, må spindlen stoppes med lellåsen (4)!

• Efter at maskinen er slukket, kører den lidt endnu.
• Tryk spindellåsen (4) ind, kort tid för slibeskiven står stille. "Quick-Stop"-spændemøtrikken (1) løsnes.

9 An v e n d e l s

Bemærk: Til polering anbefaler vi vores vinkelpolerer.

9.1 Tænd/sluk

Maskinen skal altid betjenes med begge hænder.

Tænd først, anbring derefter indsatsværktøjet på emnet.

Det skal undgås, at maskinen suger ekstra støv og spåner ind. Når maskinen tændes og es, skal den holdes væk fra aflejret støv. Læg slukkede maskine først til side, når motoren stille.

Undgå utilsigtet start: Sluk altid for maskinen, när stikket trækkes ud af stikn, eller när strømmen afbrydes.

Ved fast tilkobling kører maskinen også videre, når den rives ud af hånden. Hold r altid fast i maskinen med begge hænderertil beregnede holdegreb, sørg for at stå t og arbejd koncentreret.

Skydekontakt:

Tænd: Skub skydekontakten (5) frem. El-værktøjet holdes tændt ved at tykke kontakten ned, til den går i hak.
Sluk: Tryk på den bagerste del af skydekontakten (5), og giv slip.

9.2 Arbejdsanvisninger

Slibning:

Tryk maskinen jævnt frem og tilbage over fladen, således at emnets overflade ikke bliver for varm. Skrubslibning: Med en arbejdsvinkel på 30° - 40° opnås det bedste resultat.

Skæring:

Arbejd ved skæring altid i modløb (se billede). Ellers er der fare for, at maskinen springer ukontrolleret ud af snittet. Arbejd med jævn fremføring, der passer til det materiale, der

skal bearbejdes. Undgå at sidde fast, tryk ikke, swing ikke.

10 Rengøring

e Motorrengøring: Udblæs maskinen regelmæssigt, ofte og grundigt med trykluft gennem de bageste ventilationsåbninger. Under udblæsningen skal der holdes godt fat i maskinen.

11 Afhjælpning af fejl

WBA..., WEBA...:

Den elektroniske signallampe (6) lyser og den hastigheden under belastning aftager. Viklingstemperaturen er for høj! Lad

maskinen køre i tomgang, indtil den elektroniske signallampe slukker.

WBA..., WEBA...:

Den elektroniske signallampe (6) blinker og maskinen kører ikke. Den elektriske beskyttelse mod genindkobling er aktiveret.

Hvis netstikket stikkes i, mens maskinen er tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen.

12 Tilbehør

Brug kun originalt Metabo tilbehør.

Hvis De har brug for tilbehør, henvend Dem venligst til Deres forhandler.

For at De får det rigtige tilbehør, skal De meddele forhandleren den nøjagtige type på Deres elværktøj.

Se side 4.

A Skrubskive (må kun anvendes med monteret beskyttelsesskærm)
B Beskyttelsesskærm til skæring.
C Skæreskive (må kun anvendes med monteret beskyttelsesskærm til skæring)
D Diamant-skæreskive (må kun anvendes med monteret beskyttelsesskærm til skæring)
E Beskyttelsesskærm til skæring mit føringsslæde (monteres på maskinen og fastgøres med skrue.) (med studs til udsugning af stenstøvet, som dannes ved skæring i stenplader, med et egnet udsugningsapparat.)
F "Quick-Stop"-spændemøtrik (1)

Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget.

13 Reparation

Reparationer på el-værktøjer må kun foretages af faguddannede elektrikere!

Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com.

Slibestøvet, som opstår, kan indeholde skadelige stoffer: Bortskaf ikke støvet med husholdningsaffaldet, men aflever det til et indsamlingssted for specialaffald.

Den af Metabo brugte emballage er 100% genanvendelig. Brugt el-værktøj og tilbehør indeholder store mængder værdifuldt råstof og plastmateriale, som ligeledes kan genanvendes i en recyclingproces.

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om

affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

Denne betjeningsvejledning er trykt på papir, som er bleget uden klor.

15 Tekniske Data

Uddybning af oplysningerne på side 2. Vi forbeholder os ret til ændringer, der tjener til teknisk fremskridt.

$$ D _ {\max} = \text { Maksimal slibeskivediameter } $$

$$ \begin{array}{l} \begin{array}{l l} \mathrm {t _ {max,1}} & = \text { maksimal tilladt tykkelse for } \ & \text { indsatsværktøjet i spændeområdet } \ & \text { ved anvendelse af "Quick - Stop" } \ & \text { spændemøtrik (1) } \end{array} \ \begin{array}{r l} t _ {\max, 2} & = \text { maksimal tilladt tykkelse for } \ & \text { indsatsværktøjet } \end{array} \ M = \text { Spindelgevind } \ I = \text { Slibespindlens længde } \ \begin{array}{c} n = \text { Fril } \varnothing \text { bshastighed (maksimal } \ \text { hastighed) } \end{array} \ P _ {1} = \text { N o m i n e l o p t a g e n e f f e k t } \ P _ {2} = \text { A f g i v e n e f f e k t } \ m = V a e g t u d e n n e t k a b e l \ \end{array} $$

Vibrationer (vektorsum af tre retninger) målt i overensstemmelse med EN 60745:

$$ \begin{array}{r l} {a _ {h, \mathrm{SG}, 1}} & {= \text { Vibrationsemission }} \ & {\quad (\text { slibning af overflader, måleværdi })} \end{array} $$

$$ \begin{array}{r l} {a _ {h, \mathrm{SG}, 2}} & {= \text { Vibrationsemission (slibning af over - }} \ & {\text { flader, beregnet iht. EN 60745) }} \end{array} $$

$$ K _ {h, S G} = \text { Usikkerhed (vibration) } $$

Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis el-værktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden.

For at kunne vurdere vibrationsbelastningen nøjagtigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelastningen betydeligt over hele arbejdsperioden.

Træf ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationspåvirkninger som f.eks.: Vedligeholdelse af el-værktøj og værktøj, holde hænderne varme, organisation af arbejdsforløb.

Typiske A-vægtede lydniveauer:

$$ L _ {p A} = \text { Lydtryksniveau } $$

$$ L _ {W A} ^ {\text { p r }} = \text { Lydeffektniveau } $$

$$ K _ {p A / W A} = \text { U s i k k e r h e d } (\text { s t o j n i v e a u }) $$

Ved arbejde kan støjniveauet overskride 80 dB(A).

Brug høreværn!

Måleværdier beregnet jf. EN 60745.

De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder).
