ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BK-RS08ES SHARP

Χρησιμοποιήστε αυτόν τον Οδηγό για να ρυθμίσετε και να ξεκινήσετε τη χρήση του ηλεκτρικού ποδηλάτου σας. Για πιο λεπτομερείς πληροφορίες σχετικά με το μοντέλο του ηλεκτρικού ποδηλάτου σας, παρακαλούμε ανατρέξτε στο ηλεκτρονικό εγχειρίδιο που μπορείτε να βρείτε ακολουθώντας τον παρακάτω σύνδεσμο ή σαρώνοντας τον QR Code:

Kouboúvi ΠεντάλΦορτιστήςΕγχειρίδιο φορτιστή Μπροστινός ανακλαστήρας Πίσω φως Φως εμπρός Το καλώδιο σπάει Κάρτα εγγύησης Οδηγός γρήγορης εκκίνησης Ζώνες καλωδίων Καπάκι Ράμπας Κλειδί Allen 0,12 ίντσας (3mm) Κλειδί Allen 0,16 ίντσας (4mm) Κλειδί Allen μήκους 0,20 ίντσες (5mm) Κατσαβίδι Phillips Κλειδί Allen 0,12 ίντσας (3mm) Κλειδί Allen 0,16 ίντσας (4mm) Κλειδί Allen μήκους 0,20 ίντσες (5mm) Κλειδί Allen μήκους 0,20 ίντσες (5mm) Κλειδί Allen μήκους 0,20 ίντσες (5mm) Κλειδί Allen μήκους 0,20 ίντσες (5mm) Κλειδί Allen μήκους 16 Κλειδί Allen μήκους 16 Κλειδί Allen μήκους 18 Κλειδί Allen μήκους 15 Κλειδί Allen μήκους 13 Κλειδί Allen μήκους 10 Κλειδί Allen μήκους 08 Κλειδί Allen μήκους 08 Κλειδί Allen μήκους 08 Κλειδί Allen μήκους 08 Κλειδί Allen μήκους 08 Κλειδί Allen μήκους 08 Κλειδί Allen μήκους 08 Κλέροστούνος ανακλαστήρας

Σημαντικές οδηγίες ασφάλειας

ΠΡΟΣΟΧΗ ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΣΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕ

Διαβάστε αυτές τις οδηγίες ασφάλειας και λάβετε υπόψη τις ακόλουθες προειδοποιήσεις πριν λειτουργήσετε τη συσκευή:

Το σύμβολο του κεραυνού με το βελάκι εντός ισόπλευρου τριγώνου αποσκοπεί στην προειδοποίηση του χρήστη για την παρουσία αμόνωτης "επικίνδυνης τάσης" εντός του περιβλήματος του προϊόντος, επαρκούς μεγέθους ώστε να αποτελεί κίνδυνο ηλεκτροπληξίας.

Το θαυμαστικό εντός ισόπλευρου τριγώνου αποσκοπεί στην προειδοποίηση του χρήστη για την παρουσία σημαντικών οδηγιών λειτουργίας και συντήρησης (σέρβις) στα έντυπα που συνοδεύουν τη συσκευή.

Αυτό το σύμβολο σημαίνει ότι το προϊόν πρέπει να απορρίπτεται με φιλικό προς το περιβάλλον τρόπο και όχι μαζί με οικιακά απορρίμματα.

Τάση εναλλασσόμενου ρεύματος

Εξοπλισμός κλάσης II

Για την αποφυγή φωτιάς, έχετε πάντοτε σε απόσταση από το προϊόν αυτό κεριά ή άλλου είδους φλόγες.

ΣΗΜΑΝΤΙΚΟ: Διαβάστε προσεκτικά τις παρακάτω οδηγίες και φυλάξτε τις για μελλοντική αναφορά.

ΠΡΟΣΟΧΗ: Φορέστε προστατευτικό κράνος! Για να μειώσετε τον κίνδυνο τραυματισμού, φορέστε ένα κατάλληλο κράνος όταν οδηγείτε!

Κίνδυνος ατυχήματος και τραυματισμού

- Η λανθασμένη λειτουργία του ηλεκτρικού ποδηλάτου λόγω ανεπαρκούς γνώσης μπορεί να προκαλέσει ατύχημα. Παρακαλούμε εξοικειωθείτε με τα χαρακτηριστικά του ηλεκτρικού ποδηλάτου πριν την οδήγηση.

- Εξοικειωθείτε εκ των προτέρων με τον μοχλό των φρένων, εάν δεν γνωρίζετε επαρκώς τη θέση των μπροστινών και πίσω φρένων. Παρακαλούμε επίσης να προσαρμόσετε ανάλογα πριν από την οδήγηση.

- Παρακαλώ βεβαιωθείτε ότι τα φρένα είναι σωστά ρυθμισμένα και λειτουργούν καλά.

ΠΡΟΣΟΧΗ: Ο εξοπλισμός μπορεί να μην είναι πλήρως σφιχτός, συμπεριλαμβανομένων αλλά όχι περιορισμένων σε βίδες, μέτρια, τον μπροστινό άξονα τροχού, τον πίσω τροχό, τα μηχανισμούς τιμονιού (τιμόνι, βλαστός), το σύστημα φρένων, το σύστημα οδήγησης, τα πεντάλ, κλπ. Για να μειώσετε τον κίνδυνο τραυματισμού, βεβαιωθείτε ότι όλο το υλικό του ποδηλάτου είναι καλά και σωστά κλειδωμένο στη θέση του και ότι δεν υπάρχει απώλεια εξοπλισμού, θραύση ή άλλου είδους ζημιά.

ΠΡΟΣΟΧΗ: Αυτό το ποδήλατο είναι σχεδιασμένο για ενήλικες. Τα παιδιά μπορούν να το χρησιμοποιούν μόνο υπό την επίβλεψη ενηλίκων. Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, βεβαιωθείτε

ότι το ποδήλατο και οποιαδήποτε από τις δομές του δεν είναι εντός του επιτεύγματος των παιδιών κάτω των 3 ετών.

ΠΡΟΣΟΧΗ: Μπορεί να προκληθεί ζημιά στα εξαρτήματα λόγω ακατάλληλης χρήσης του ποδηλάτου.

Κίνδυνος ατυχήματος και τραυματισμού!

• Μην περνάτε πάνω από ράμπες ή σωρούς με το ποδήλατο.
• Μην οδηγείτε αυτό το ποδήλατο σε διασχίσεις χώρας.
• Μην οδηγείτε το ποδήλατο πάνω από σκάλες, βράχους ή άλλα σκαλοπάτια με ύψος μεγαλύτερο από 15 εκατοστά.

Οι ακατάλληλες προσθήκες ή τροποποιήσεις στο ποδήλατο και τα λανθασμένα αξεσουάρ μπορούν να προκαλέσουν δυσλειτουργία στο ποδήλατο.

Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, μην προσθέτετε επιπλέον αξεσουάρ που δεν έχουν αγοραστεί από τον πωλητή ή χωρίς να έχετε λάβει άδεια από τον πωλητή, συμπεριλαμβανομένων αλλά όχι περιορισμένων σε καθίσματα ασφαλείας για παιδιά, τρέιλερ κ.λπ. ΠΡΟΣΟΧΗ: Μην οδηγείτε το ποδήλατο με επικίνδυνο τρόπο.

Για να μειώσετε τον κίνδυνο ατυχήματος και τραυματισμού, οδηγήστε το ποδήλατο μόνο με τον σωστό τρόπο. Βεβαιωθείτε ότι μπορείτε να ελέγξετε το ποδήλατο και μην προσπαθείτε επικίνδυνες ενέργειες, συμπεριλαμβανομένων αλλά όχι περιορισμένων στην οδήγηση χωρίς χέρια, αλματών και wheelies.

ΚΙΝΔΥΝΟΣ: Η έλλειψη συντήρησης του ποδηλάτου παρουσιάζει κίνδυνο ατυχήματος και τραυματισμού

Ελέγξε το ποδήλατο πριν από κάθε βόλτα, συμπεριλαμβανομένων αλλά όχι περιορισμένων στη λειτουργία των φρένων, τη φθορά και την πίεση των ελαστικών, την κατάσταση των βιδών και των ξηρών καρπών, το τιμόνι και την τάση των ακτίνων.

Εάν ακούσετε οποιοδήποτε ασυνήθιστο θόρυβο κατά τη διάρκεια της οδήγησης, σταματήστε αμέσως και ελέγξτε ολόκληρο το ποδήλατο.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι συμμορφώνεστε πλήρως με τον τοπικό νόμο. Κίνδυνος προστίμων και κατάσχεσης!

Πριν οδηγήσετε το ποδήλατο, βεβαιωθείτε ότι το ποδήλατο συμμορφώνεται με τα πρότυπα του τοπικού σας νόμου.

Οι ανακλαστήρες δεν αποτελούν υποκατάστατο των απαιτούμενων φώτων. Η οδήγηση στην αυγή, στο σούρουπο, τη νύχτα ή σε άλλες περιόδους χαμηλής ορατότητας χωρίς ένα κατάλληλο σύστημα φωτισμού ποδηλάτου και χωρίς ανακλαστήρες είναι επικίνδυνο και μπορεί να οδηγήσει σε σοβαρό τραιματισμό ή θάνατο.

Εάν το ποδήλατό σας δεν ταιριάζει σωστά, μπορεί να χάσετε τον έλεγχο και να πέσετε.

Οι βίδες που είναι πολύ σφιχτές μπορούν να τεντώνονται και να παραμορφώνονται.

Μην εκθέτετε την μπαταρία σας σε υψηλές θερμοκρασίες. Η οδήγηση με λανθασμένα ρυθμισμένα φρένα ή φθαρμένα τακάκια φρένων είναι επικίνδυνη και μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Ποτέ μη φουσκώνετε ένα ελαστικό πέρα από τη μέγιστη πίεση που αναγράφεται στο πλάι του ελαστικού ή στη ρίμα του τροχού. Εάν η μέγιστη αξιολόγηση πίεσης για τη ρίμα του τροχού είναι χαμηλότερη από τη μέγιστη πίεση που αναγράφεται στο ελαστικό, χρησιμοποιείτε πάντα τη χαμηλότερη αξιολόγηση. Η υπέρβαση της συνιστώμενης μέγιστης πίεσης μπορεί να προκαλέσει την έκρηξη του ελαστικού από τη ρίμα ή να προκαλέσει ζημιά στη ρίμα του τροχού, που θα μπορούσε να προκαλέσει ζημιά στο ποδήλατο και τραυματισμό στον αναβάτη και στους παρευρισκόμενους. Ο καλύτερος και ασφαλέστερος τρόπος για να φουσκώσετε ένα ελαστικό ποδηλάτου στη σωστή πίεση είναι με ένα αντλία ποδηλάτου που έχει ενσωματωμένο μετρητή πίεσης.

Η υπερβολικά σκληρή ή απότομη εφαρμογή των φρένων μπορεί να κλειδώσει έναν τροχό, πράγμα που θα μπορούσε να σας κάνει να χάσετε τον έλεγχο και να πέσετε. Η απότομη ή υπερβολική εφαρμογή του μπροστινού φρένου μπορεί να προκαλέσει την ανατροπή του αναβάτη πάνω από τα χειριστήρια, πράγμα που μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Σταματήστε αμέσως τη διαδικασία φόρτισης αν παρατηρήσετε παράξενη

μυρωδιά ή καπνό.

• H SHARP δεν είναι υπεύθυνη για τραμματισμούς/θάνατο που προκαλείται από ακατάλληλη χρήση.
• H Sharp dev είναι υπεύθυνη αν dev συμμορφώνεστε με τους τοπικούς κανονισμούς και περιορισμούς.
• Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από ακατάλληλη χρήση της συσκευής, ειδικά σε περίπτωση χρήσης για μη οικιακούς σκοπούς και τροποποιήσεις και / ή προσαρμογές που είναι απαραίτητες για χώρες ή περιοχές, για τις οποίες δεν σχεδιάστηκε αρχικά.
• Πάντα τηρείτε τους τοπικούς κανόνες κυκλοφορίας και τους εθνικούς νόμους και κανονισμούς κατά τη χρήση του ηλεκτρικού σας ποδηλάτου.
• Πάντα τηρείτε το τοπικό όριο ταχύτητας. ΜΗΝ υπερβαίνετε το όριο ταχύτητας για το ηλεκτρικό σας ποδήλατο.
  • Φοράτε πάντοτε εξοπλισμό προστασίας κατά τη χρήση.
• Φοράτε πάντα κράνος ασφαλείας όταν οδηγείτε το ηλεκτρικό σας ποδήλατο.
• Οδηγείτε πάντοτε κρατώντας το τιμόνι και με τα δύο χέρια, ποτέ μην οδηγείτε μόνο με το ένα χέρι.
• Μην οδηγείτε υπό κακές καιρικές συνθήκες.
• Μην χρησιμοποιείτε αυτό το ηλεκτρικό ποδήλατο για να εκτελέσετε κόλπα ή επικίνδυνες μανούβρες. Είναι ένα ποδήλατο σχεδιασμένο για οικιακή χρήση.
• Μη μεταφέρετε άτομα ή αντικείμενα όπως σακούλες.
• Οδηγείτε αργά σε πολυσύχναστα μέρη.
• Διασφαλίστε πως όλες οι βίδες και τα δεσίματα είναι σφιχτά και φυσιολογικά πριν από τη χρήση.
• Βεβαιωθείτε ότι ο αναδιπλούμενος άξονας εισέρχεται στην υποδοχή όταν αναδιπλώνετε το ηλεκτρικό ποδήλατο.
• Μην οδηγείτε σε ανώμαλο δρόμο, σε νερό, ή σε πάγο.
• Μην κάνετε ελιγμούς σε συνθήκες κίνησης και μην μετακινείστε με τρόπο απρόβλεπτο για τα άλλα άτομα.
• Μην οδηγείτε το ηλεκτρικό ποδήλατο εάν βρίσκεστε εκτός των ορίων ηλικίας της χώρας.
• Μην οδηγείτε το ηλεκτρικό ποδήλατο πάνω από το νόμιμο όριο ταχύτητας για ηλεκτρικά ποδήλατα στη χώρα σας.
• Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν είναι κατεστραμμένο.
• Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν η μπαταρία εκπέμπει περίεργη μυρωδιά και/ή θερμαίνεται.
• Μην χρησιμοποιείτε το ηλεκτρικό ποδήλατο εάν διαρρέει υγρό από αυτό, αποφύγετε την επαφή και τοποθετήστε το εκτός της εμβέλειας των παιδιών.
• Πριν τη χρήση, βεβαιωθείτε ότι το ηλεκτρικό ποδήλατο δεν έχει υποστεί ζημιά. Μην οδηγείτε αν υπάρχει οποιαδήποτε ζημιά.
• Βεβαιωθείτε ότι έχετε διαβάσει όλο αυτό το Εγχειρίδιο Χρήσης πριν χρησιμοποιήσετε το ηλεκτρικό ποδήλατο.
• Μάθετε πώς να οδηγείτε το ηλεκτρικό σας ποδήλατο πριν το χρησιμοποιήσετε σε δημόσιο χώρο.
• Autó to ηλεκτρικό ποδήλατο μπορεί να αναγνωριστεί από το μοντέλο και τον σειριακό αριθμό που βρίσκονται στην πινακίδα αξιολόγησης.
• Η προώθηση επιτυγχάνεται μέσω ηλεκτροκινητήρα που βρίσκεται στον κινητήριο τροχό.
• Μόνο ένα άτομο μπορεί να οδηγεί το ηλεκτρικό ποδήλατο.
• Μην τροποποιείτε autó to ηλεκτρικό ποδήλατο με κανέναν τρόπο.
• Μη χρησιμοποιείτε οποιαδήποτε εξαρτήματα ή αξεσουάρ εκτός και αν συστήνονται ή εγκρίνονται από τη SHARP.
• Οδηγήστε το ηλεκτρικό ποδήλατο σε επίπεδες επιφάνειες. Μην υπερβαίνετε την καθορισμένη κλίση.
• Η υπερβολική χρήση θα μειώσει τη διάρκεια ζωής αυτού του ηλεκτρικού ποδηλάτου.
• Προσοχή, τα φρένα και τα σχετικά εξαρτήματα μπορεί να θερμανθούν κατά τη χρήση. Μην τα αγγίζετε μετά τη χρήση.

Προειδοποιήσεις μπαταρίας και φορτιστή

• Μην ενεργοποιείτε το ηλεκτρικό ποδήλατο κατά τη διάρκεια της φόρτισης.
• Αφού φορτιστεί πλήρως η μπαταρία, αποσυνδέστε το καλώδιο φόρτισης.

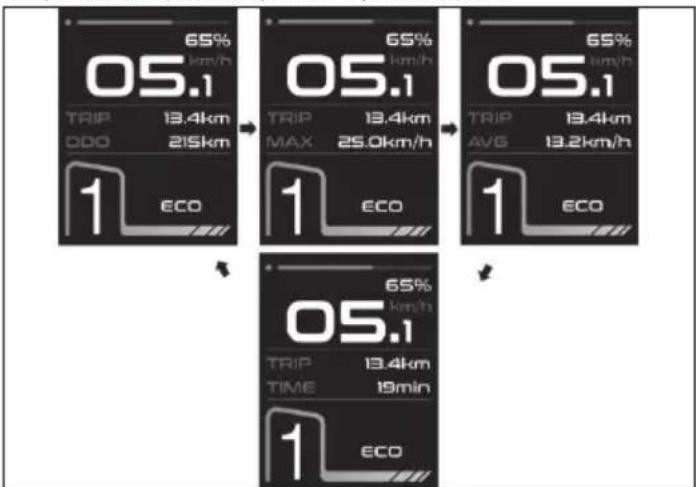

• Η ένδειξη μπαταρίας στην οθόνη εμφανίζει την υπόλοιπη διάρκεια της μπαταρίας.
• Κατά τη διάρκεια της εκφόρτισης, όταν η μπαταρία βρίσκεται στο τελικό της στάδιο, μπορεί να υπάρξει μια πτώση στην εξόδου της ισχύος που μεταδίδεται στον κινητήρα, σταματήστε την οδήγηση και φορτίστε ξανά τη μπαταρία.
• Όταν η μπαταρία είναι χαμηλή, μπορεί να οδηγήσει σε εξασθενημένη ηλεκτρική βοήθεια. Συνιστάται να ξεκινήσετε τη φόρτιση στο 20-40% της φόρτισης.
  • Φορτίζετε την μπαταρία μετά από κάθε χρήση.
• Εάν το ηλεκτρικό ποδήλατο δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, φορτίστε το τουλάχιστον μία φορά το μήνα. Σημειώστε ότι εάν η μπαταρία δεν φορτίζεται για μεγάλο χρονικό διάστημα, η μπαταρία θα εισέλθει σε κατάσταση αυτοπροστασίας και δεν θα μπορεί να φορτιστεί. Σε αυτή την περίπτωση, παρακαλούμε επικοινωνήστε με τον αντιπρόσωπό σας.

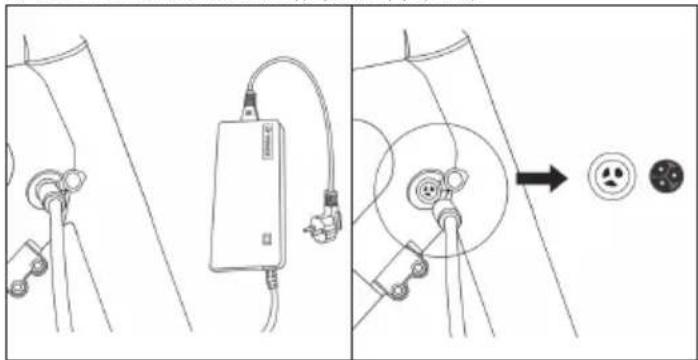

• Κατά τη φόρτιση, συνδέστε τον φορτιστή στη θύρα φόρτισης πριν τον συνδέστε στην πρίζα στον τοίχο.
• Κατά τη φόρτιση, η ενδεικτική λυχνία του φορτιστή είναι κόκκινη. Αυτό σημαίνει πως η φόρτιση εξελίσσεται κανονικά. Όταν η ενδεικτική λυχνία γίνει πράσινη, η φόρτιση έχει ολοκληρωθεί.
• Χρησιμοποιείτε μόνο τον αυθεντικό φορτιστή για να φορτίζετε την μπαταρία.
• Ο φορτιστής έχει λειτουργία προστασίας από υπερφόρτωση, εάν το ηλεκτρικό ποδήλατο είναι φορτισμένο κατά 100%, ο φορτιστής θα σταματήσει αυτόματα τη φόρτιση.
• Απορρίψτε τις μπαταρίες και τα ηλεκτρικά ποδήλατα σύμφωνα με τους ισχύοντες κανονισμούς στη χώρα σας.

Μπαταρίες

• Μην εκθέτετε τις μπαταρίες σε υψηλές θερμοκρασίες και μην τις τοποθετείτε σε θέσεις όπου η θερμοκρασία μπορεί να αυξηθεί γρήγορα, π.χ. κοντά σε φωτιά ή σε άμεσο ηλιακό φως.
• Μην εκθέτετε τις μπαταρίες σε υπερβολική εκπεμπόμενη θερμότητα, μην τις πετάτε στη φωτιά, μην τις αποσυναρμολογείτε και μην επιχειρείτε να επαναφορτίσετε μη επαναφορτιζόμενες μπαταρίες, καθώς υπάρχει πιθανότητα διαρροής ή έκρηξης.
• Η απόρριψη μπαταρίας σε φωτιά ή η μηχανική σύνθλιψη ή κοπή μπαταρίας μπορεί να οδηγήσουν σε έκρηξη.
• Η διατήρηση μπαταρίας σε περιβάλλον με εξαιρετικά υψηλή θερμοκρασία περιβάλλοντος μπορεί να έχει ως αποτέλεσμα έκρηξη ή τη διαρροή εύφλεκτου υγρού ή αερίου.
• Μπαταρία που υπόκειται σε εξαιρετικά χαμηλή ατμοσφαιρική πίεση μπορεί να έχει ως αποτέλεσμα έκρηξη ή τη διαρροή εύφλεκτου.
• ΠΡΟΣΟΧΗ:Κίνδυνος έκρηξης ή ζημιάς στον εξοπλισμό, εάν χρησιμοποιηθούν λάθος τύποι μπαταριών.
• Ποτέ μη χρησιμοποιείτε διαφορετικές μπαταρίες μαζί ή αναμιγνύετε μαζί νέες και παλιές μπαταρίες.
• Μη χρησιμοποιείτε μπαταρίες πέραν εκείνων που προσδιορίζονται.

Απόρριψη του εξοπλισμού και των μπαταριών

• Μην απορρίπτετε το προϊόν αυτό ή τις μπαταρίες του με τα οικιακά απορρίμματα γενικής φύσης. Επιστρέψτε την σε προσδιορισμένο σημείο περισυλλογής για την ανακύκλωση ΑΗΝΕ (Αποβλήτων Ηλεκτρικού Ηλεκτρονικού Εξοπλισμού) σύμφωνα με την τοπική νομοθεσία. Κάνοντάς το αυτό, συμβάλλετε στη συντήρηση πόρων και στην προστασία του περιβάλλον
• Η νομοθεσία των περισσότερων χωρών της ΕΕ περιέχει ρυθμιστικές διατάξεις για την απόρριψη μπαταριών. Το σύμβολο της ανακύκλωσης εμφανίζεται σε ηλεκτρικό εξοπλιομό, στη συσκευασία και στις μπαταρίες ως υπενθύμιση προς τους χρήστες για τη σωστή απόρριψη

αυτών των στοιχείων. Οι χρήστες απαιτείται να χρησιμοποιούν τις υφιστάμενες μονάδες επιστροφής χρησιμοποιημένου εξοπλισμού και μπαταριών. Επικοινωνήστε με τον τοπικό σας έμπορο ή τις τοπικές αρχές για περισσότερες πληροφορίες.

Αφαίρεση της μπαταρίας για διάθεση

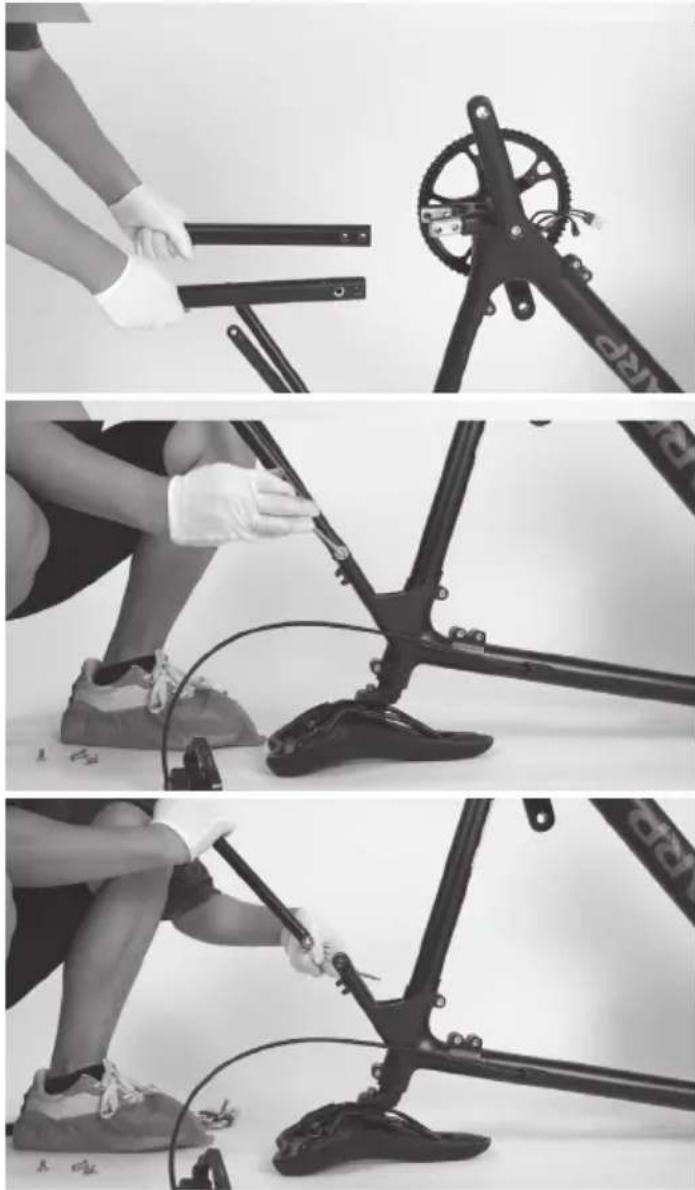

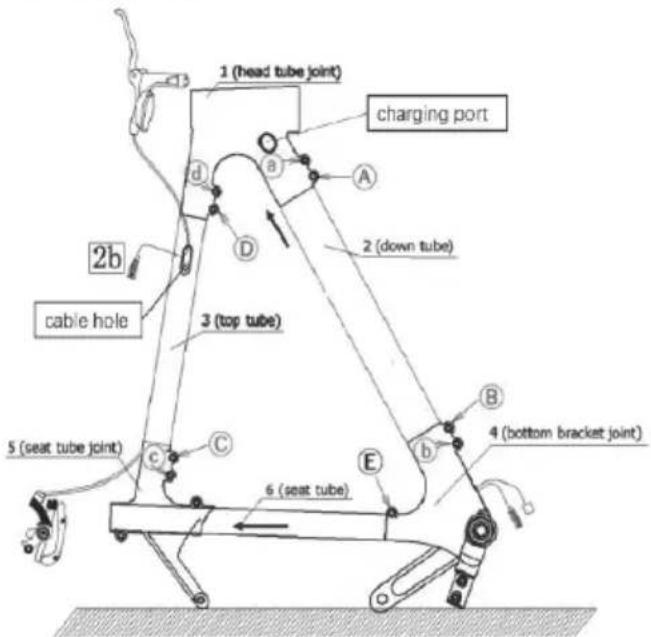

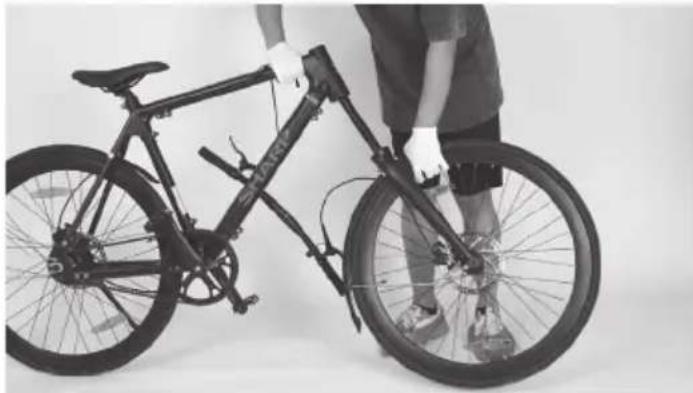

- Η μπαταρία είναι κρυμμένη μέσα στον κάτω σωλήνα. Και οι δύο πλευρές του σωλήνα έχουν θερμοκολλητική για να στερεώσουν τη μπαταρία και το καλώδιο. Για να αφαιρέσετε τη μπαταρία, παρακαλώ αφαιρέστε όλες τις βίδες στο πλαίσιο του ποδηλάτου και αφαιρέστε τον κάτω σωλήνα.

Δήλωση CE:

• Με το παρόν, η Sharp Consumer Electronics Poland sp. z o.o. δηλώνει πως αυτός ο εξοπλισμός συμμορφώνεται με τις ουσιαστικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας Radioεξοπλισμού 2014/53/ΕΕ.
• Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ είναι διαθέσιμο ακολουθώντας τον σύνδεσμοwww.sharpconsumer.comkai στη συνέχεια εισέρχεστε στην ενότητα λήψης του μοντέλου σας και επιλέγετε "Δηλώσεις CE".

Τι περιέχεται στο κουτί:

Γρήγορος οδηγός έναρξης (παρόν έγγραφο)

Εξαρτήματα Ε-Bike

• 1 × Πλαίσιο και Πίσω Τροχός
• 1 × Μπροστινός Τροχός
• 1 × Διαμπερές Άξονας
• 1 × Τιμόνι
• 1 × Σέλα και Σωλήνας Σέλας
• 2 × Φτερό
• 1 × Στηρίγμα

Κουτί Αξεσουάρ

• 5 × Καλώδια που σπάνε
• 1 × φορτιστής
• 1 × Εγχειρίδιο
• 3 × κλειδί Allen
• 3 × Ανοιχτό Κλειδί
• 1 × Κατσαβίδι Phillips

Κουτί Αξεσουάρ

(Avatρέξτε στο [1στη σελίδα 1)

Εξαρτήματα Ποδηλάτου

(Avatpêξτε στο 2στη σελίδα 1)

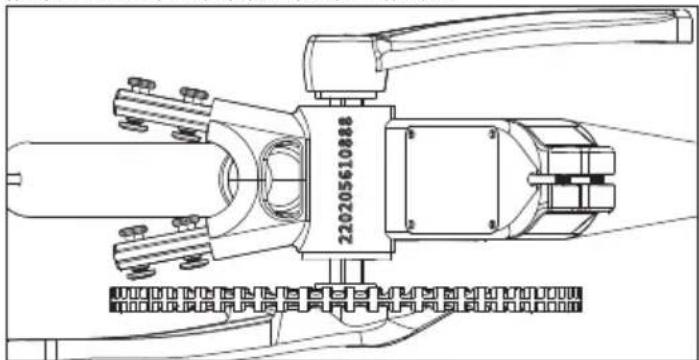

Αριθμός Πλαισίου Ποδηλάτου

Ο αριθμός πλαισίου του ποδηλάτου μπορεί να βρεθεί χαραγμένος στο κάτω μέρος του στρόφαλου, όπως φαίνεται στο σχήμα. Είναι ο μοναδικός αναγνωριστικός κωδικός για το ηλεκτρικό σας ποδήλατο. Όταν το ποδήλατό σας κλέβεται, είναι ο σειριακός αριθμός που σας δίνει τη μεγαλύτερη πιθανότητα να το ανακτήσετε. Θα ήταν καλή ιδέα να τον γράψετε κάπου ή να τραβήξετε μια φωτογραφία.

Συναρμολόγηση του ηλεκτρικού ποδηλάτου

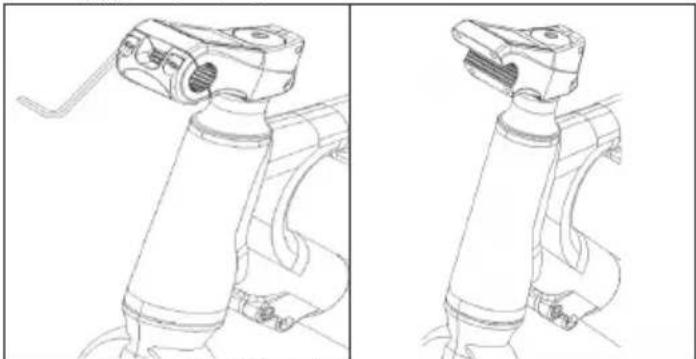

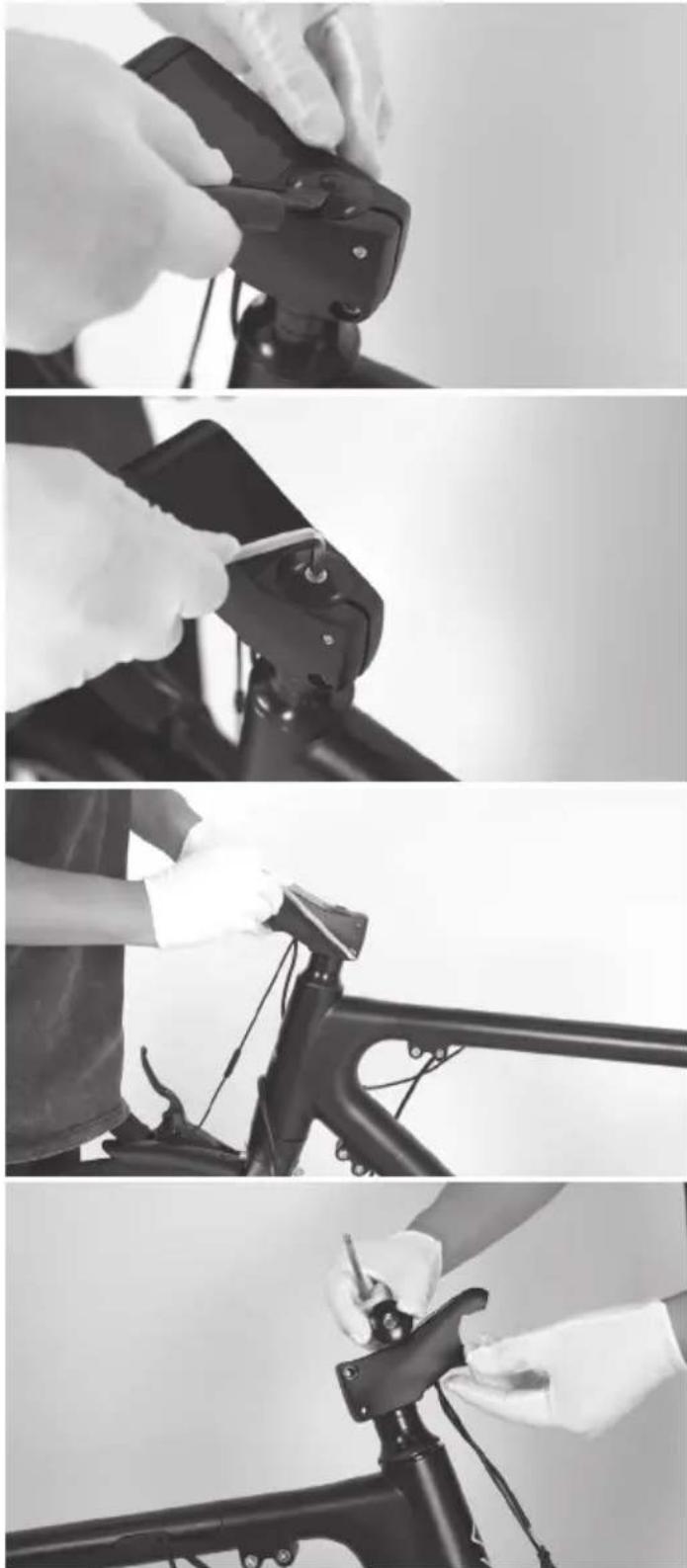

BHMA 1: Εγκαταστήστε και ρυθμίστε το τιμόνι

a. Αφαιρέστε το λαστιχένιο καπάκι στην κορυφή του στελέχους.
b. Χαλαρώστε τις δύο βίδες στην πλευρά του στελέχους και την μακριά βίδα στην κορυφή του στελέχους με ένα κλειδί Allen 5 mm, στη συνέχεια γυρίστε την οθόνη 180 μοίρες, όπως φαίνεται στο [Σχήμα 1-1] και [1-2].
c. Ξανασφίξτε τις βίδες.
d. Τοποθετήστε ξανά το λαστιχένιο καπάκι στην κορυφή του στελέχους.

Βεβαιωθείτε ότι η ροπή της βίδας στην κορυφή είναι περίπου 4-6 N·m. Βεβαιωθείτε ότι η ροπή των πλευρικών είναι περίπου 10-12 N·m.

a. Χαλαρώστε τις τέσσερις βίδες στη σφιγκτήρα του τιμονιού περιστρέφοντας αντιωρολογιακά με ένα κλειδί Allen 5 mm, στη συνέχεια αφαιρέστε τις βίδες και το μπροστινό κάλυμμα, όπως φαίνεται στο [Σχήμα 1-3] και [1-4].

b. Τοποθετήστε το τιμόνι στο κέντρο της σφιγκτήρας του λαιμού όταν ο χρήστης είναι στη σέλα και βεβαιωθείτε ότι είναι σωστά προσανατολισμένο. Τα κουμπιά ελέγχου στα αριστερά. Τοποθετήστε ξανά το εμπρόσθιο κάλυμμα και σφίξτε σταθερά τις βίδες, αλλά όχι εντελώς.

c. Πιέστε το τιμόνι αριστερά και δεξιά για να το κεντράρετε- περιστρέψτε το ελαφρώς ώστε οι μοχλοί των φρένων να είναι γωνιακά προς τα κάτω. Στη συνέχεια, σφίξτε σταδιακά τις βίδες με μια ακολουθία Α-Β-Γ-Δ, όπως φαίνεται στο [Σχήμα 1-5].

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η ροπή των βιδών ABCD είναι περίπου 6-8 N·m.

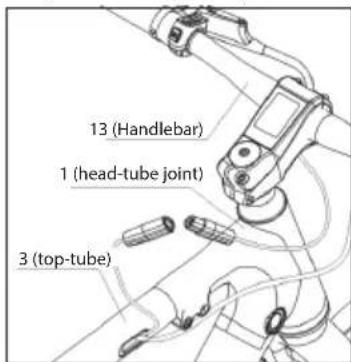

BHMA 2: Διαχείριση Καλωδίου

a. Συνδέστε το καλώδιο του αισθητήρα εμφάνισης, όπως φαίνεται στο [Σχήμα 2-1] και [Σχήμα 2-2].

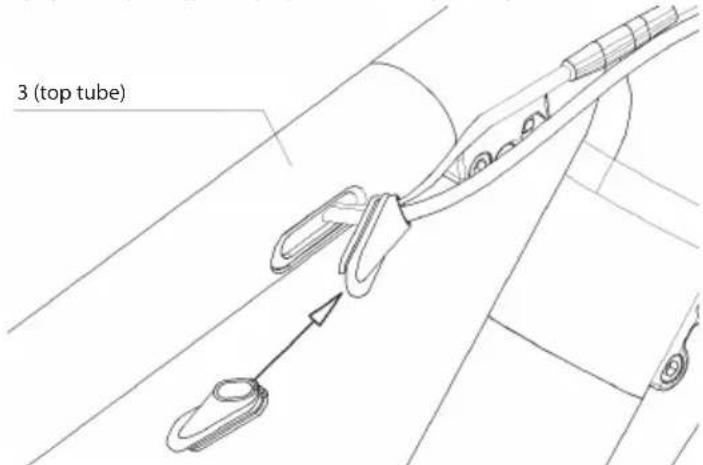

b. Προσθέστε ασφαλίσεις καλωδίων για τη διαχείριση των καλωδίων.

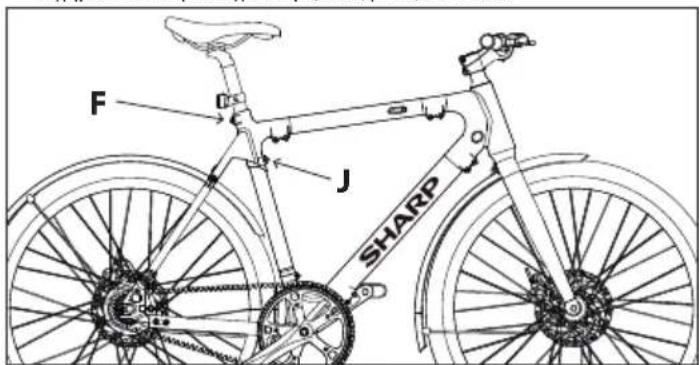

BHMA 3: Εγκαταστήστε τη σέλα

a. Χαλαρώστε τις βίδες [F] και [J] προς την αντίθετη κατεύθυνση των δεικτών του ρολογιού με ένα κλειδί Allen 5 mm, εισάγετε τη στήλη της σέλας στο πλαίσιο, όπως φαίνεται στο [Σχήμα 3-1].
b. Ρυθμίστε το ύψος της σέλας στο κατάλληλο για εσάς ύψος. Μην υπερβαίνετε το μέγιστο όριο ύψους της σέλας, όπως φαίνεται στο [Σχήμα 3-2]. Στη συνέχεια σφίξε τις βίδες [F] και [J].

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η ροπή των βιδών [F] και [J] είναι περίπου 20 N·m

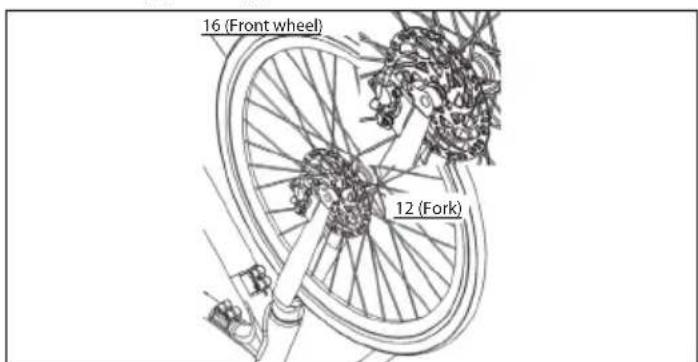

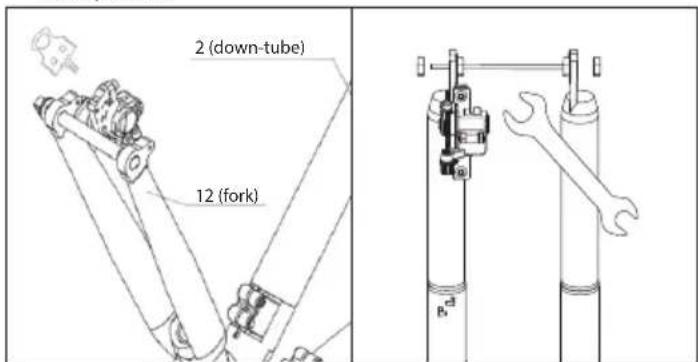

ВНМА 4: Εγκαταστήστε τον μπροστινό τροχό

Πρέπει να γυρίσετε το ηλεκτρικό ποδήλατο ανάποδα πριν την εγκατάσταση του μπροστινού τροχού.

a. Αφαιρέστε το πλαστικό τοιπ από το δαγκάνα φρένου, όπως φαίνεται στο [Σχήμα 4-1].
b. Χρησιμοποιήστε ένα ανοιχτό κλειδί 15 mm για να χαλαρώσετε τις βίδες και σε ακολουθία, όπως φαίνεται στο [Σχήμα 4-2], και αφαιρέστε τον προστατευτικό κάλυμμα του μπροστινού πιρουνιού.
c. Τοποθετήστε τον μπροστινό τροχό στην μπροστινή πιρούνι, φροντίζοντας να εισάγετε προσεκτικά τον δίσκο ανάμεσα στα φρενόπιστονα, όπως φαίνεται στο [Σχήμα 4-3].
d. Εισάγετε τον γρήγορο μοχλό απελευθέρωσης από την πλευρά του δίσκου όσο πιο μακριά μπορείτε. Ίως χρειαστεί να ρυθμίσετε ελαφρώς τον εμπρόσθιο τροχό ώστε ο γρήγορος μοχλός απελευθέρωσης να περάσει ομαλά. Σφίξτε τον παραστρέφοντας τον δεξιόστροφα μέχρι να αισθανθείτε ότι είναι σφιχτός, όπως φαίνεται στην [Εικόνα 4-4].
e. Κλειδώστε τον μοχλό γρήγορης απελευθέρωσης, όπως φαίνεται στο [Σχήμα 4-5]. Είναι πολύ καλύτερο να τοποθετήσετε τον μοχλό γρήγορης απελευθέρωσης να δείχνει προς τα πάνω, ευθυγραμμισμένος με το χέρι του πιρουνιού.

2 (down-tube) 12 (fork)

Σχήμα 4-1 Σχήμα 4-2

Εάν δεν υπάρχει τάση όταν κλειδώνετε τον μοχλό γρήγορης απελευθέρωσης, θα χρειαστεί να τον σφίξετε περισσότερο.

Αυτό το βήμα είναι πολύ σημαντικό και σχετίζεται με την ασφάλεια της διαδρομής. Εάν δεν μπορείτε να ολοκληρώσετε την εγκατάσταση όπως απαιτείται, παρακαλούμε αναζητήστε τη βοήθεια ενός επαγγελματία.

BHMA 5: Εγκαταστήστε το μπροστινό φτερό

a. Χρησιμοποιήστε ένα κλειδί ανοιχτού τέλους 10 mm για να χαλαρώσετε
το παξιμάδι της βίδας του φτερού στο εσωτερικό της γέφυρας του μπροστινού πιρουνιού, και στη συνέχεια αφαιρέστε τη βίδα και το παξιμάδι.
b. Αφού ευθυγραμμίσετε το φτερό με την τρύπα της βίδας, σφίξτε ξανά τις βίδες στήριξης για να το στερεώσετε στην εμπρόσθια πιρούνι, όπως φαίνεται στο [Σχήμα 5-1].
c. Αφού επίβεβαιώσετε ότι το μπροστινό φτερό είναι ευθυγραμμισμένο με την τρύπα της βίδας, χρησιμοποιήστε ένα κλειδί Allen 5 mm για να ωθήσετε τον μπουλόνα και ένα κλειδί ανοιχτού τύπου 10 mm για να ξανασφίξετε την βίδα στην άλλη πλευρά. Μην ξεχάσετε τα αποστάτες.
d. Αφού σφίξετε την επάνω βάση, χρησιμοποιήστε ένα κλειδί Allen 4 mm για να αφαιρέσετε τις 2 βίδες στο κάτω μέρος της μπροστινής πιρούνας. Στη συνέχεια, ευθυγραμμίστε τα πόδια του μπροστινού φτερού με τις τρύπες εγκατάστασης στο κάτω μέρος της μπροστινής πιρούνας, όπως φαίνεται στο [Σχήματα 5-2] και [5-3], και στη συνέχεια ξανασφίξετε τις βίδες σε περίπου 3-5 N·m.

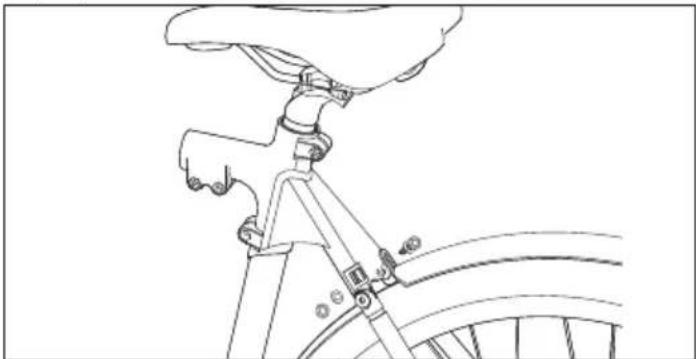

ВНМА 6: Εγκαταστήστε το πίσω φτερό

a. Χρησιμοποιήστε ένα ανοιχτό κλειδί 10 mm για να χαλαρώσετε τον παξιμαδοβίδα του φτερού στην άρθρωση του σωλήνα της σέλας, και στη συνέχεια αφαιρέστε τον παξιμάδι και τη βίδα.
b. Αφού ευθυγραμμίσετε το φτερό με την τρύπα της βίδας, σφίξτε ξανά τις βίδες στήριξης για να το στερεώσετε στην άρθρωση του σωλήνα της σέλας, όπως φαίνεται στο [Σχήμα 6-1].
c. Αφού επίβεβαιώσετε ότι η μπροστινή προφυλακτήρας είναι σε ευθυγράμμιση με την τρύπα της βίδας, χρησιμοποιήστε ένα κλειδί Allen 5 mm για να ωθήσετε το μπουλόνι και ένα κλειδί ανοιχτού τέλους 10 mm για να ξανασφίξετε την βίδα στην άλλη πλευρά με ροπή 4-6 N·m. Μην ξεχάσετε τα διαχωριστικά.
d. Αφού σφίξετε την επάνω βάση, χρησιμοποιήστε ένα κλειδί Allen 4 mm για να αφαιρέσετε τις 2 βίδες στο σημείο αποσύνδεσης. Στη συνέχεια, ευθυγραμμίστε τα πόδια του φτερού με τις τρύπες εγκατάστασης, όπως φαίνεται στο [Σχήματα 6-2] και [6-3], και στη συνέχεια ξανασφίξε τις βίδες.

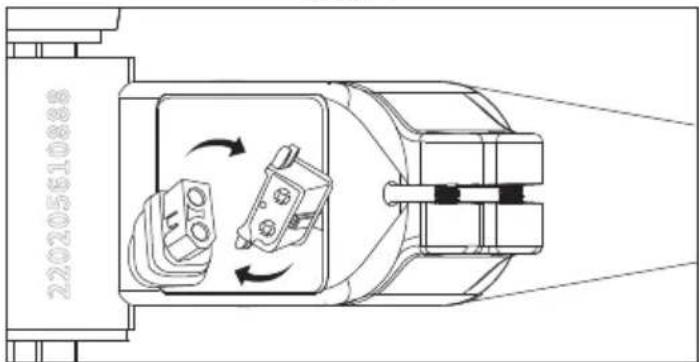

BHMA 7: Συνδέστε το Καλώδιο

Γυρίστε το ποδήλατό σας ανάποδα.

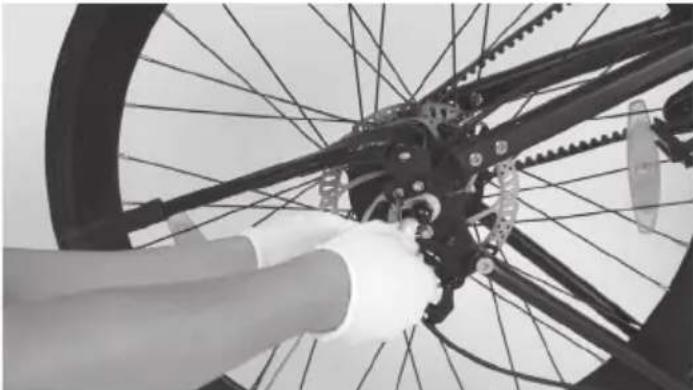

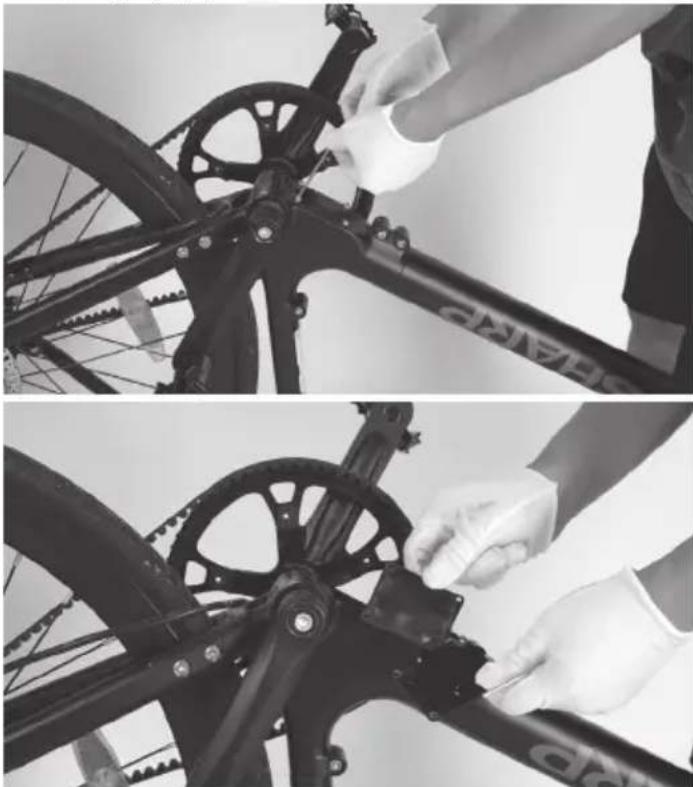

a. Χαλαρώστε τις τέσσερις βίδες στο κάλυμμα δίπλα στην κάτω βάση περιστρέφοντας αντιωρολογιακά με ένα κλειδί Allen 3 mm, στη συνέχεια αφαιρέστε τις βίδες και το κάλυμμα, όπως φαίνεται στο (Σχήμα 5-1).

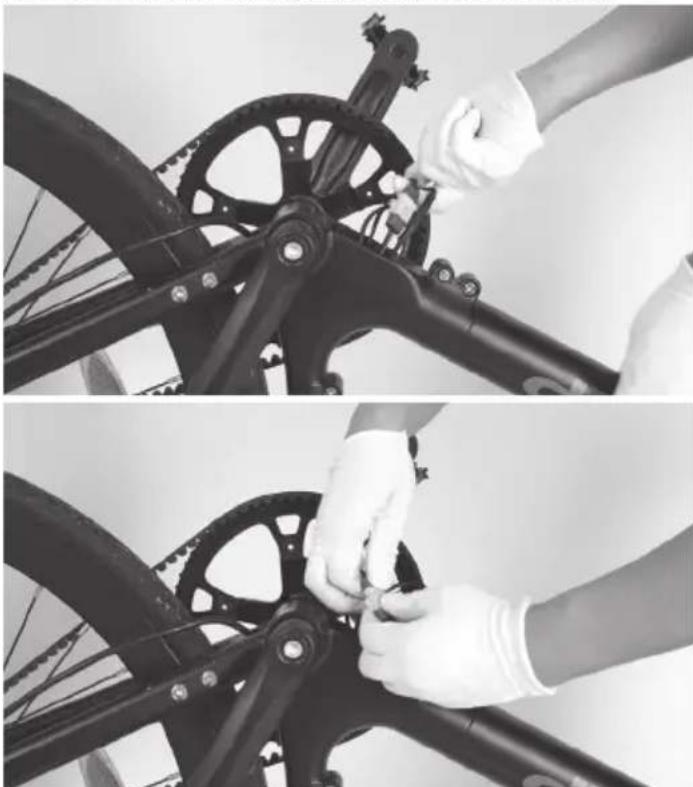

b. Συνδέστε το καλώδιο μεταξύ της μπαταρίας και του ελεγκτή, όπως φαίνεται στο [Σχήμα 7-2].
c. Τοποθετήστε ξανά το κάλυμμα και σφίξτε ξανά τις βίδες.

220205610888

Σχήμα 7-1

Ελέγξτε το τελικό καπάκι σε κάθε πεντάλ για να αναγνωρίσετε το αριστερό πεντάλ και το δεξί πεντάλ.

Παρακαλώ σημειώστε ότι το δεξί πεντάλ θα σφίγγεται δεξιόστροφα, ενώ το αριστερό πεντάλ θα σφίγγεται αριστερόστροφα.

Βεβαιωθείτε ότι η ροπή είναι 18 N·m.

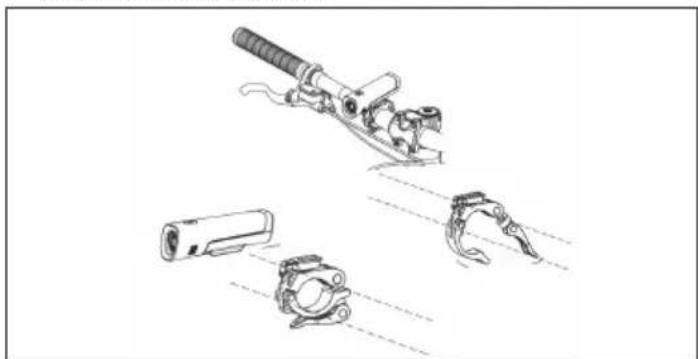

ВНМА 9: Еγκαταστήστε τα φώτα, τον ανακλαστήρα κ.λπ.

a. Τοποθετήστε τον προφανή φωτισμό στο τιμόνι, όπως φαίνεται στο [Σχήμα 9-1].

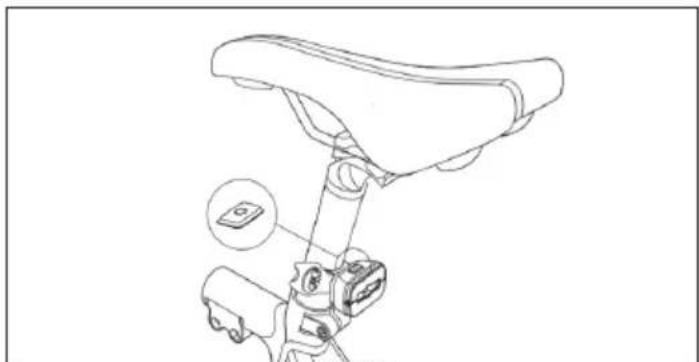

b. Τοποθετήστε το φως της ουράς στον σωλήνα της σέλας, όπως φαίνεται στο [Σχήμα 9-2].
c. Τοποθετήστε τον μπροστινό ανακλαστήρα και το κουδούνι στο τιμόνι, όπως φαίνεται στο [Σχήμα 9-3].

220205510888

Σχήμα 7-2

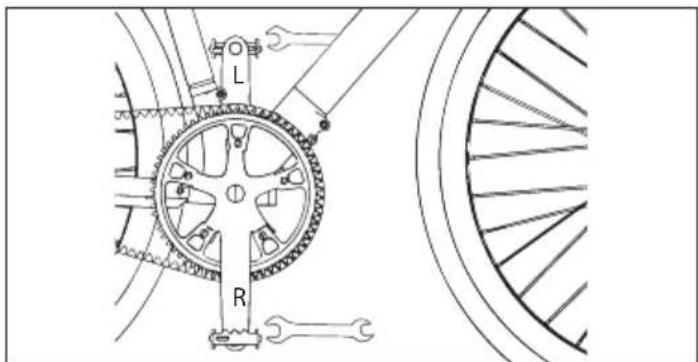

BHMA 8: Εγκαταστήστε τα πεντάλ

a. Χρησιμοποιήστε το κλειδί 15 mm για να τοποθετήσετε τα πεντάλ, όπως φαίνεται στο [Σχήμα 8-1].

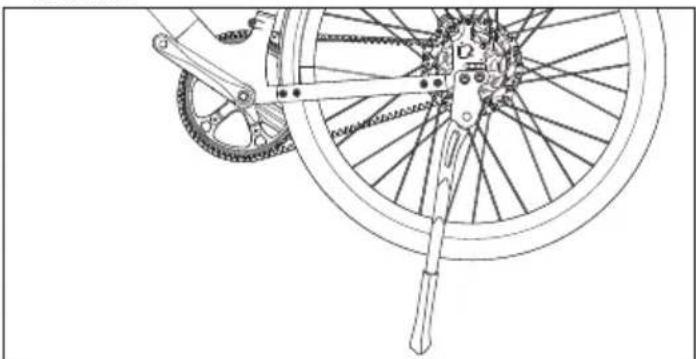

BHMA 10: Εγκαταστήστε το στηρίγμα

a. Χαλαρώστε τις βίδες και τις ροδέλες και στη συνέχεια αφαιρέστε τις από την υποδοχή, όπως φαίνεται στο [Σχήμα 10-1].
b. Χρησιμοποιήστε ένα κλειδί Allen 5 mm για να τοποθετήσετε το στηρίγμα στο σημείο αποσύνδεσης και ξανασφίξτε τις βίδες με ροπή 10-12 N·m.

Αντλία για ελαστικό ποδηλάτου

Για να φουσκώσετε τα ελαστικά σας, θα χρειαστείτε:

Αντλία ποδηλάτου με συμβατότητα βαλβίδας Presta

ή

Δεν περιλαμβάνεται προσαρμογέας βαλβίδας Presta (εάν η αντλία σας δεν έχει ενσωματωμένη κεφαλή βαλβίδας Presta).

Πώς να φουσκώσετε ένα ελαστικό

a. Εάν η αντλία σας έχει διπλή κεφαλή (ταιριάζει και σε βαλβίδες Presta και Schrader), βεβαιωθείτε ότι είναι ρυθμισμένη για βαλβίδες Presta. Εάν η αντλία σας δεν είναι συμβατή με Presta, θα χρειαστείτε έναν προσαρμογέα βαλβίδας Presta. Συνδέστε τον προσαρμογέα στην κεφαλή της αντλίας.

b. Στο ποδήλατο, ξεβιδώστε τη μικρή βίδα στην κορυφή της βαλβίδας Presta περιστρέφοντάς την αντι-ωρολογιακά. Αυτό επιτρέπει στη βαλβίδα να ανοίξει και επιτρέπει στον αέρα να εισέλθει στο ελαστικό.

c. Πιέστε προς τα κάτω τη βαλβίδα Presta για να απελευθερώσετε μια μικρή ποσότητα αέρα. Αυτό βοηθά να διασφαλιστεί ότι η βαλβίδα δεν είναι κολλημένη και επιτρέπει στην αντλία να εμπλακεί σωστά.
d. Πιέστε την αντλία σας στη βαλβίδα Presta όσο πιο πολύ μπορείτε.
e. Εάν η αντλία σας έχει μοχλό, γυρίστε τον προς τα κάτω για να ασφαλίσετε το κεφαλάρι της αντλίας στη βαλβίδα Presta. Autó δημιουργεί μια αεροστεγή σφράγιση.
f. Ξεκινήστε να αντλείτε αέρα στο ελαστικό.
g. Αφού φτάσετε στην επιθυμητή πίεση του ελαστικού, αποσυνδέστε το κεφάλι της αντλίας απελευθερώνοντας τον μοχλό ή ξεβιδώνοντάς το.
h. Σφίξτε το μικρό παξιμάδι στην κορυφή της βαλβίδας Presta προς τα δεξιά για να το κλείσετε.

Πώς να χρησιμοποιήσετε το ηλεκτρικό ποδήλατο

Φορτίστε πλήρως την μπαταρία πριν την πρώτη χρήση.

Πώς να φορτίσετε

a. Ανοίξτε το λαστιχένιο καπάκι και συνδέστε τον φορτιστή στη θύρα φόρτισης του ηλεκτρικού ποδηλάτου [Εικόνα 11-1]. Βεβαιωθείτε ότι η θύρα φόρτισης είναι στην κατευθυνόμενη κατεύθυνση, όπως φαίνεται στην [Εικόνα 11-2].
b. Συνδέστε τον φορτιστή στην πρίζα του τοίχου.
c. Όταν συνδεθεί στον φορτιστή μπαταρίας, η μπαταρία θα αρχίσει να φορτίζεται και ο δείκτης φόρτισης στον φορτιστή θα γίνει κόκκινος.
d. Μετά την ολοκλήρωση της φόρτισης, ο δείκτης φόρτισης θα γίνει πράσινος. Αφαιρέστε τον φορτιστή μπαταρίας όταν είναι πλήρως φορτισμένος.
e. Κλείστε το καπάκι από λάστιχο μετά τη φόρτιση.

Σχήμα 11-1 Σχήμα 11-2

Πώς να ξεκινήσετε ένα ηλεκτρικό ποδήλατο

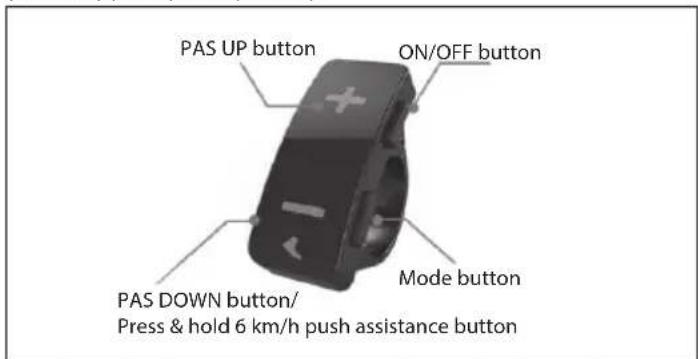

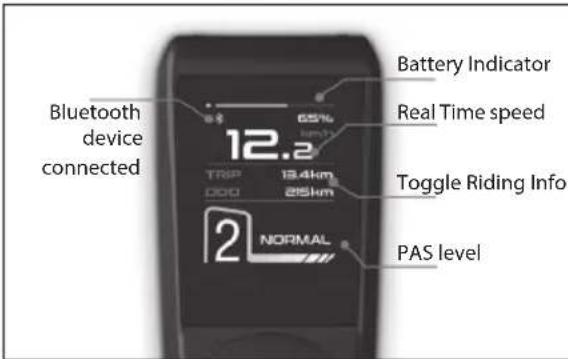

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Πιέστε και κρατήστε το κουμπί τροφοδοσίας ON/OFF για 3 δευτερόλεπτα για να ενεργοποιήσετε την οθόνη.

PAS UP button ON/OFF button Mode button PAS DOWN button/ Press & hold 6 km/h push assistance button

Επίπεδο Βοήθειας Πεντάλ

Ο κινητήρας προσφέρει πέντε Μοντέλα Βοήθειας Ποδηλάτου: ECO, NORMAL, TOUR, POWER, BOOST. Πιέστε σύντομα Πάνω ή Κάτω για να

αλλάξετε το επίπεδο βοήθειας πεντάλ.

65% 00.0 km/h TRIP 13.4km 000 215km 0 OFF

65% km/h 05.1 TRIP 13.4km 000 215km 1 ECO

65% km/h 24.2 TRIP 13.4km ODO 215km 5 BOOST

Από προεπιλογή, η οθόνη εμφανίζει την ταχύτητα σε πραγματικό χρόνο (χλμ/ώρα), τη μοναδική απόσταση (χλμ) και τη συνολική απόσταση (χλμ). Πατήστε εν συντομία το κουμπί MODE για να αλλάξετε.

05.1 65% km/h TRIP 13.4km 000 215km 1 ECO 05.1 65% km/h TRIP 13.4km MAX 25.0km/h 1 ECO 05.1 65% km/h TRIP 13.4km AVG 13.2km/h 1 ECO 05.1 65% km/h TRIP 13.4km TIME 19min 1 ECO

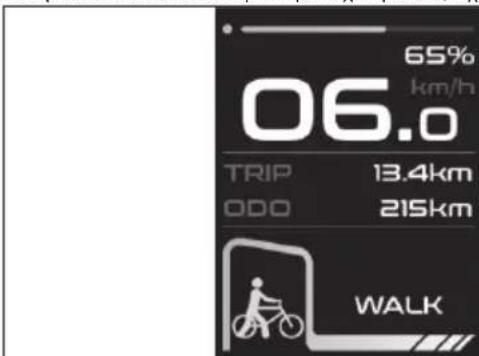

Βοήθεια Περπατήματος

Πατώντας και κρατώντας το κουμπί Κάτω για 3 δευτερόλεπτα ενεργοποιείται η Λειτουργία Βοήθειας Περπατήματος. Το ηλεκτρικό ποδήλατο θα κινείται αυτόματα με ταχύτητα έως 6 χλμ/ώρα.

06.0 65% km/h TRIP 13.4km ODO 215km WALK

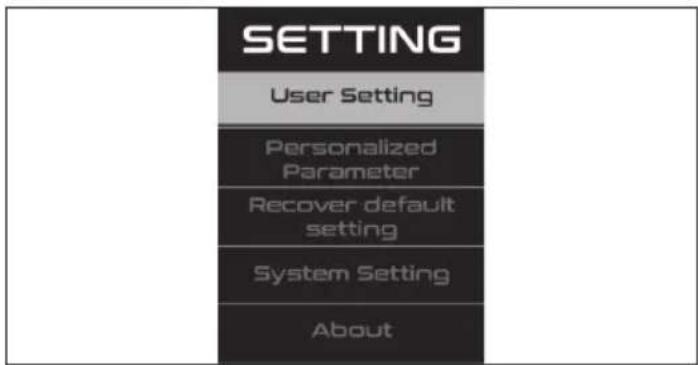

Μενού Ρυθμίσεων

Πατήστε και κρατήστε πατημένο το κουμπί Λειτουργίας για 2 δευτερόλεπτα, και εισέλθετε στην διεπαφή Ρυθμίσεων.

SETTING User Setting Personalized Parameter Recover default setting System Setting About

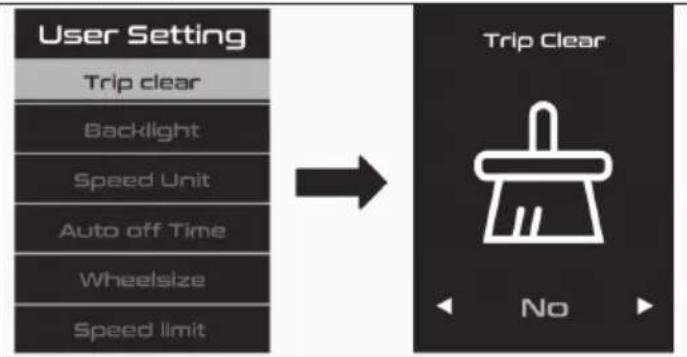

Πώς να ρυθμίσετε

Πιέστε το UP ή Down για εναλλαγή και πιέστε το κουμπί Mode για αποθήκευση.

Όταν ολοκληρώσετε, πιέστε το κουμπί Λειτουργίας για να επιστρέψετε στο κύριο μενού ρυθμίσεων.

Εάν δεν υπάρξει καμία ενέργεια εντός ενός λεπτού, θα εξέλθει αυτόματα από τη σελίδα ρυθμίσεων.

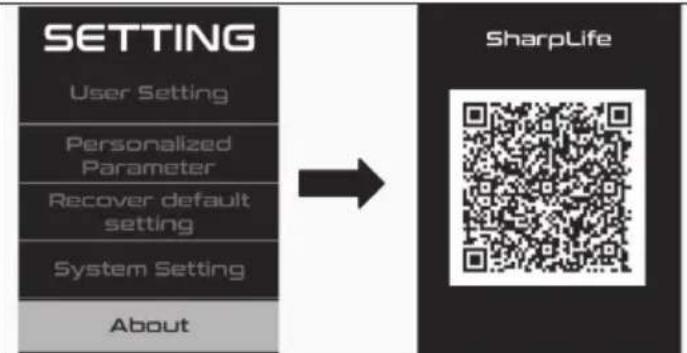

Σύνδεση με το SHARP Life APP

Πατήστε και κρατήστε πατημένο το κουμπί Λειτουργίας για 2 δευτερόλεπτα, και εισέλθετε στην διεπαφή Ρυθμίσεων.

Επιλέξτε το About και σαρώστε τον κωδικό QR για να κατεβάσετε την εφαρμογή SHARP Life στο τηλέφωνό σας. Στη συνέχεια, συνδέστε το υπέροχο ηλεκτρικό ποδήλατό σας με το τηλέφωνό σας στην εφαρμογή.

Κωδικός Σφάλματος

Εάν υπάρχει κάποιο πρόβλημα με το ηλεκτρικό σύστημα, θα εμφανιστεί ένας κωδικός σφάλματος στην οθόνη. Μην διστάσετε να επικοινωνήσετε με το κέντρο εξυπηρέτησης μας για την αντιμετώπιση των προβλημάτων. Εδώ είναι οι ορισμοί των κωδικών σφάλματος.

Κωδικός σφάλματος	Ορισμός
21 Ανώμαλο ρεύμα
23 Μοτέρ εκτός φάσης
24 Σφάλμα σήματος Motor Hall
30 Πρόβλημα Επικοινωνίας

Πώς να χρησιμοποιήσετε τα φώτα

Πώς να φορτίσετε

a. Ανοίξτε το λαστιχένιο καπάκι και συνδέστε το φως σε πηγή ρεύματος με το παρεχόμενο καλώδιο USB.
b. Τελειώνει η φόρτιση όταν η λυχνία ένδειξης γίνει πράσινη.
c. Κλείστε το καπάκι από λάστιχο μετά τη φόρτιση.

Πώς να χρησιμοποιήσετε τον μπροστινό φωτισμό

Πιέστε το κουμπί για να ανάψετε το φως.

Στη συνέχεια, πιέστε για να μειώσετε τη φωτεινότητα. Πιέστε ξανά για να σβήσετε το φως.

Πώς να χρησιμοποιήσετε το πίσω φως

Πιέστε το κουμπί για να ανάψετε ή να σβήσετε το φως.

Προσθέστε την εφαρμογή SHARP Life στη φορητή σας συσκευή για να απολαμβάνετε τα οφέλη των πρόσθετων λειτουργιών. Αυτά περιλαμβάνουν τα εξής:

ὑ Παρακολούθηση ταχύτητας από τη συσκευή σας.
ü Αλλαγή μονάδας ταχύτητας/απόστασης ανάμεσα σε χιλιόμετρα και μίλια. Κάντε κλικ στο "[Προσθήκη Συσκευής]", όταν το ηλεκτρικό ποδήλατο είναι ενεργοποιημένο και το εικονίδιο Bluetooth αναβοσβήνει στην οθόνη. Η συσκευή σας θα σαρώσει αυτόματα για το ηλεκτρικό σας ποδήλατο. Βεβαιωθείτε ότι η λειτουργία Bluetooth είναι ενεργοποιημένη στο τηλέφωνό σας. Επιτρέψτε τις υπηρεσίες τοπωθεσίας εάν ζητηθεί. Αφού εντοπιστεί η συσκευή, ολοκληρώνεται η ζεύξη Bluetooth.

ΣΗΜΕΙΩΣΗ:

Εάν θέλετε να συνδεθείτε στο ηλεκτρικό ποδήλατο με έναν νέο λογαριασμό, υπάρχουν δύο τρόποι:

1. Αφαιρέστε τη συσκευή από τον προηγούμενο λογαριασμό.
2. Πατήστε και κρατήστε ταυτόχρονα το κουμπί 'i' Mode και το κουμπί 'ι' για 2 δευτερόλεπτα για να αποσυνδέσετε το Bluetooth της οθόνης, και στη συνέχεια το νέο λογαριασμός μπορεί να συνδεθεί με αυτό.
   Για να προσθέσετε το ηλεκτρικό σας ποδήλατο στην εφαρμογή.

Οδηγίες αποσυναρμολόγησης

BHMA 1: Αφαιρέστε το τιμόνι

a. Αποσυνδέστε τα καλώδια της οθόνης και του διακόπτη βοήθειας.
b. Αφαιρέστε τις τέσσερις βίδες στο εμπρόσθιο κάλυμμα περιστρέφοντας αντιωρολογιακά με ένα κλειδί Allen 5 mm.
c. Αφαιρέστε το κάλυμμα.
d. Στη συνέχεια, αφαιρέστε το τιμόνι.

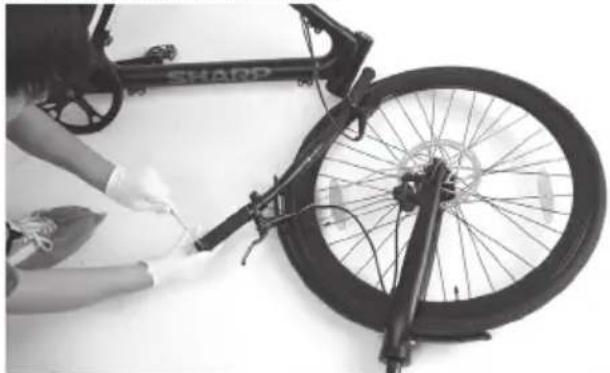

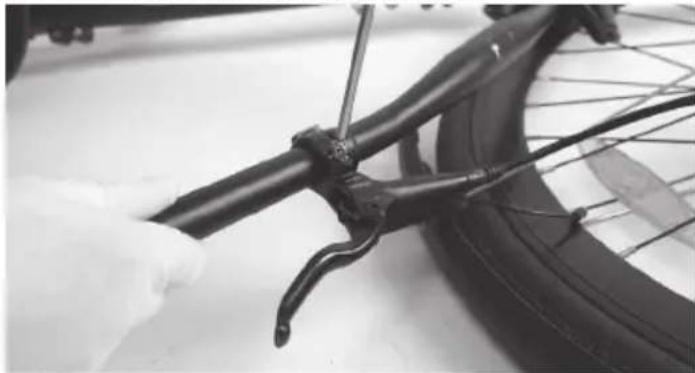

Βήμα 2: Αφαιρέστε το στέλεχος και την οθόνη

a. Αφαιρέστε το λαστιχένιο καπάκι στην κορυφή του στελέχους.
b. Χαλαρώστε τις δύο βίδες στην πλευρά του στελέχους και την μακριά βίδα στην κορυφή του στελέχους με ένα κλειδί Allen 5 mm.
c. Στη συνέχεια, αφαιρέστε το στέλεχος και την οθόνη.

Βήμα 3: Αφαιρέστε το εμπρόσθιο πιρούνι και τον εμπρόσθιο τροχό

Αφαιρέστε το εμπρόσθιο πιρούνι και τον εμπρόσθιο τροχό.

Βήμα 4: Αφαιρέστε τη λαβή

a. Χαλαρώστε τις βίδες στη λαβή με ένα κλειδί Allen 3 mm. b. Στη συνέχεια, αφαιρέστε τη λαβή.

Βήμα 5: Αφαιρέστε το λεβιέ φρένων

a. Χαλαρώστε τις βίδες στο μοχλό φρένων με ένα κλειδί Allen 5 mm. b. Στη συνέχεια, αφαιρέστε τον μοχλό του φρένου.

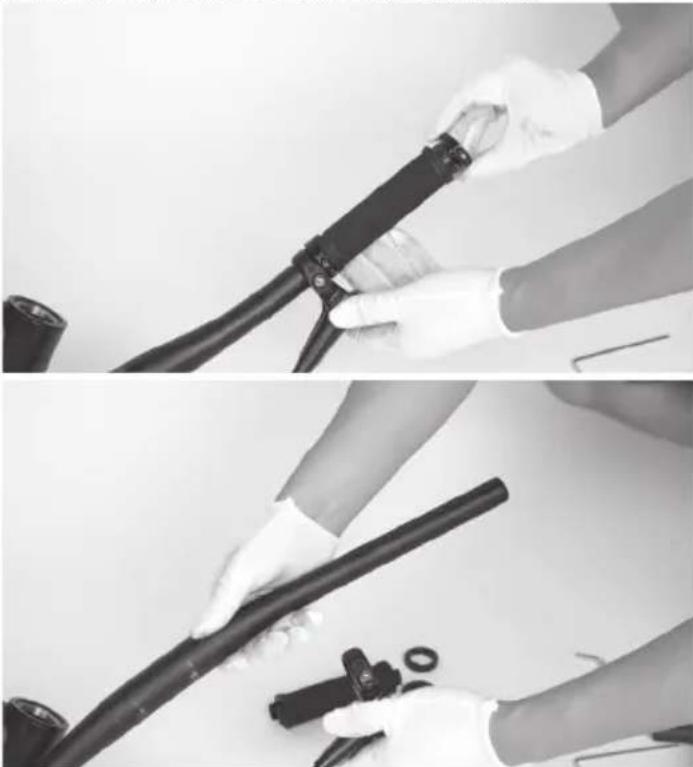

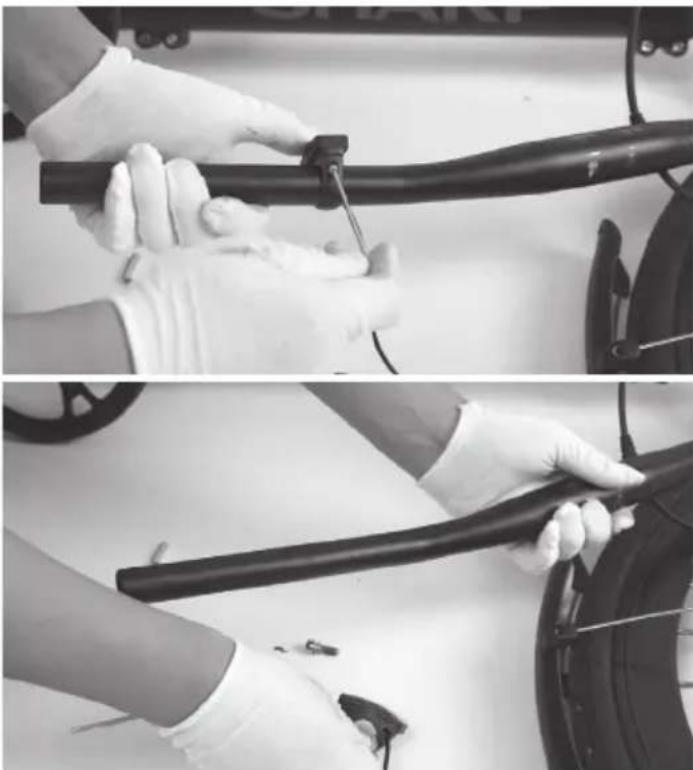

Βήμα 6: Αφαιρέστε τον διακόπτη βοήθειας

a. Χαλαρώστε τη βίδα στο μοχλό φρένου με ένα κλειδί Allen 5 mm. b. Στη συνέχεια, αφαιρέστε τον διακόπτη βοήθειας με ένα κλειδί Allen 2,5 mm.

Βήμα 7: Αφαιρέστε το λεβιέ φρένων από την άλλη πλευρά

a. Επαναλάβετε το βήμα 4 και 5 στην άλλη πλευρά του τιμονιού. b. Και στη συνέχεια αφαιρέστε το τιμόνι από το ποδήλατο.

Βήμα 8: Αφαιρέστε το κάλυμμα δίπλα στην κάτω βάση

a. Γυρίστε το ποδήλατο ανάποδα. b. Χαλαρώστε τις τέσσερις βίδες στο κάλυμμα δίπλα στην κάτω βάση περιστρέφοντας αντιωρολογιακά με ένα κλειδί Allen 3 mm. c. Στη συνέχεια, αφαιρέστε το κάλυμμα.

Βήμα 9: Αποσυνδέστε τα καλώδια

Αποσυνδέστε το καλώδιο μεταξύ της μπαταρίας και του κινητήρα.

Βήμα 10: Αφαιρέστε την στήριξη

a. Χαλαρώστε τις βίδες στο σταθεροποιητή με ένα κλειδί Allen 5 mm. b. Στη συνέχεια, αφαιρέστε την στήριξη.

Βήμα 11: Αφαιρέστε τη ζώνη

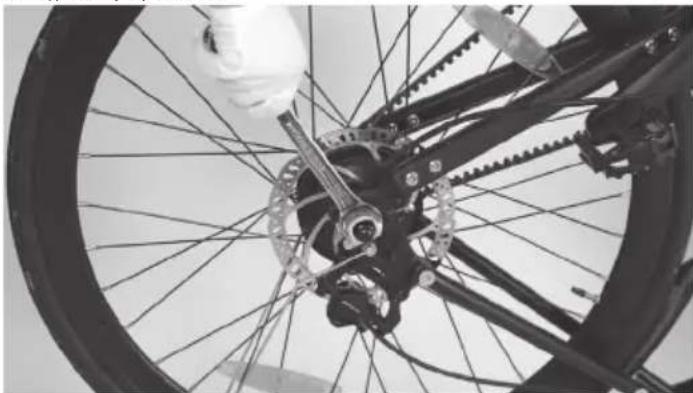

Χαλαρώστε τα καπάκια στο πίσω κόμβο με ένα ανοιχτό κλειδί 19. Στη συνέχεια, αφαιρέστε τα.

Χαλαρώστε τις βίδες στα Ρ-σφραγιστικά με ένα κλειδί Allen 3 mm. Στη συνέχεια αφαιρέστε τα.

Χαλαρώστε τις βίδες στο σημείο αποσύνδεσης με ένα κλειδί Allen 4 mm. Στη συνέχεια, αφαιρέστε τις.

Μπορείτε να αφαιρέσετε τη ζώνη εύκολα τώρα.

Βήμα 12: Αφαιρέστε το πίσω φτερό

a. Χαλαρώστε τις βίδες στο dropout με ένα κλειδί Allen 4 mm.

b. Χρησιμοποιήστε ένα κλειδί Allen 5 mm για να ωθήσετε τη βίδα. Χαλαρώστε την βίδα στην άλλη πλευρά με ένα κλειδί ανοιχτού τύπου 10 mm.
c. Στη συνέχεια, αφαιρέστε το πίσω φτερό.

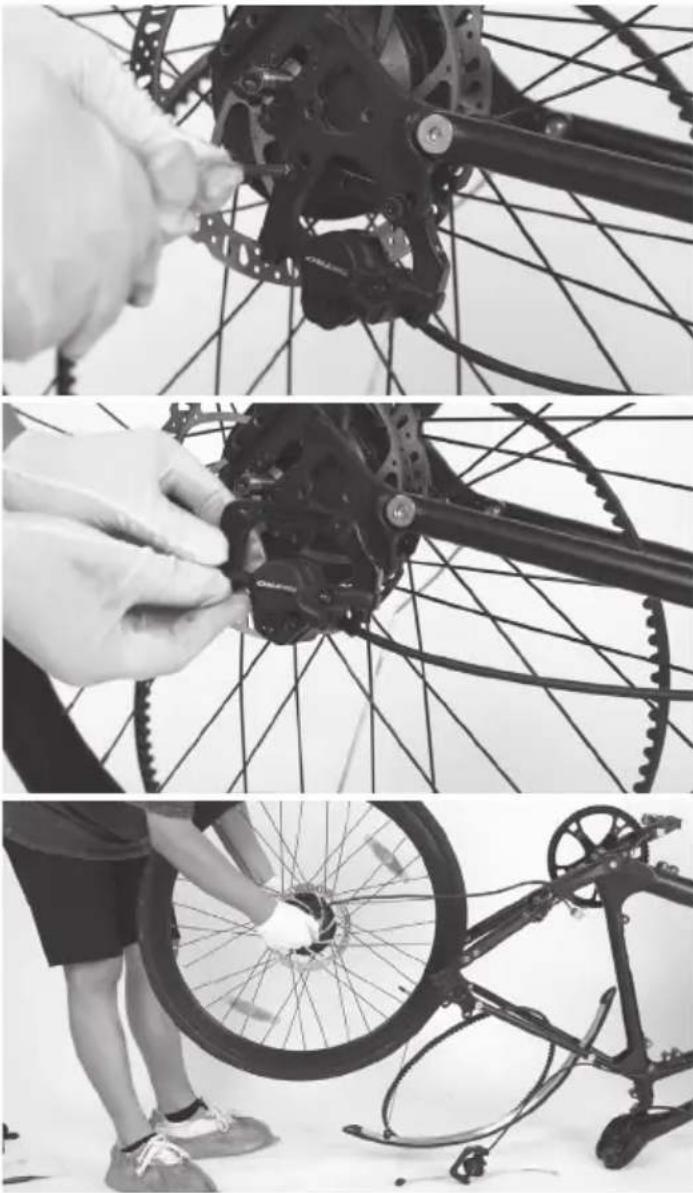

Βήμα 13: Αφαιρέστε το κάλυμμα του καλωδίου, το πίσω δαγκάνα φρένου και τον πίσω τροχό

a. Χαλαρώστε 2x βίδες Philips και στη συνέχεια αφαιρέστε το κάλυμμα του καλωδίου.
b. Χαλαρώστε τις βίδες με ένα κλειδί Allen 5 mm. Στη συνέχεια, αφαιρέστε τον πίσω δαγκάνα φρένου.
c. Στη συνέχεια, μπορείτε να αφαιρέσετε εύκολα ολόκληρο τον πίσω τορογό από το ποδήλατο.

Βήμα 14: Αφαιρέστε τα πεντάλ
Χαλαρώστε τα πεντάλ με ένα ανοιχτό κλειδί 15 mm. Στη συνέχεια, αφαιρέστε τα.

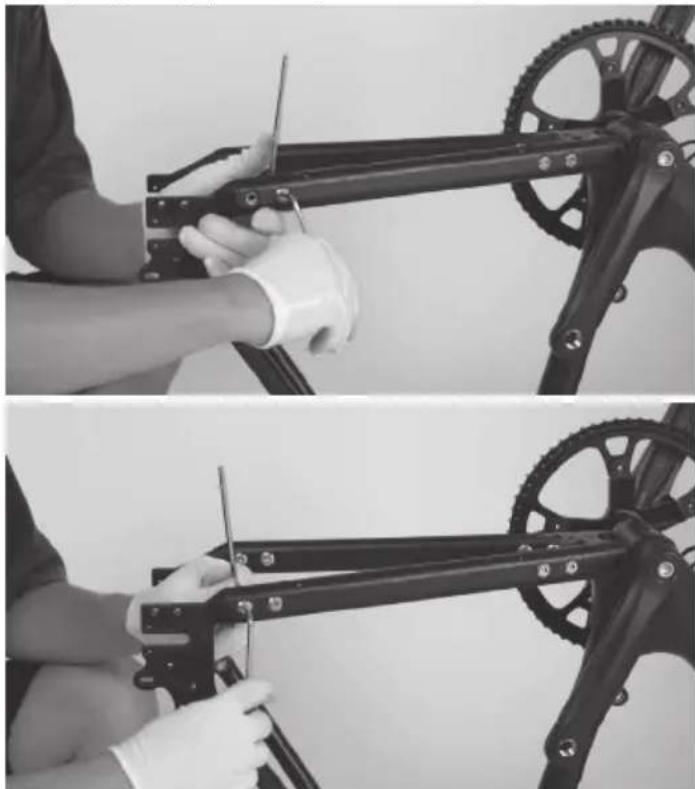

Βήμα 15: Αφαιρέστε το σημείο αποσύνδεσης

a. Χρησιμοποιήστε ένα κλειδί Allen 4 mm για να ωθήσετε τις βίδες στον αλυσοδέτη. Χαλαρώστε τις βίδες στην άλλη πλευρά με ένα άλλο κλειδί Allen 4 mm.
b. Χαλαρώστε τις βίδες στην οπίσθια στήριξη της σέλας με ένα κλειδί Allen 5 mm.
c. Στη συνέχεια, αφαιρέστε το σημείο αποσύνδεσης.

Στη συνέχεια, αφαιρέστε τη ζώνη.

Βήμα 16: Αφαιρέστε τις αλυσίδες και τις στηρίξεις της σέλας
Επαναλάβετε την ενέργεια. Και στη συνέχεια αφαιρέστε τις αλυσίδες και τις στηρίξεις της σέλας.

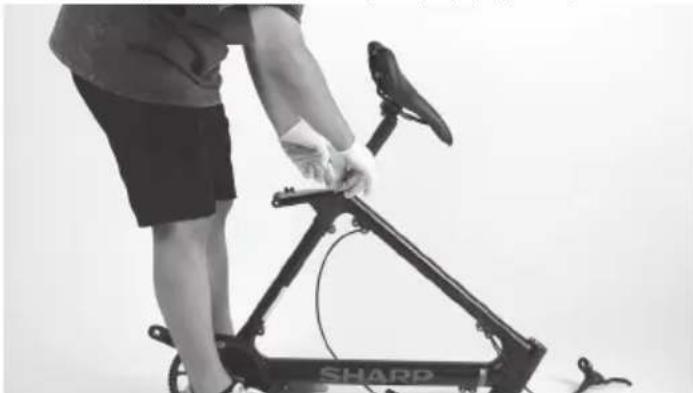

Βήμα 17: Αφαιρέστε τη στήλη της σέλας

Χαλαρώστε τη βίδα στην άρθρωση του σωλήνα της σέλας με ένα κλειδί Allen 5 mm. Στη συνέχεια, αφαιρέστε την ανάρτηση της σέλας.

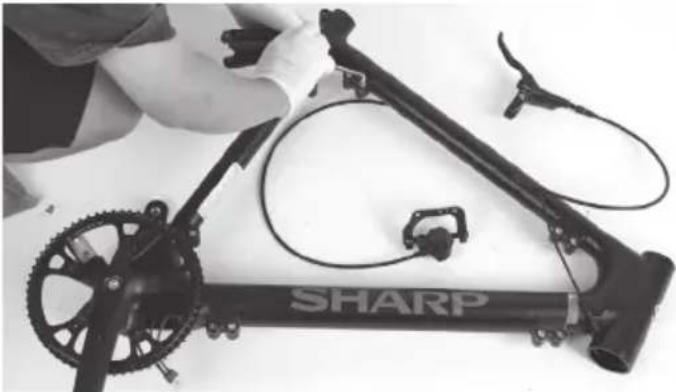

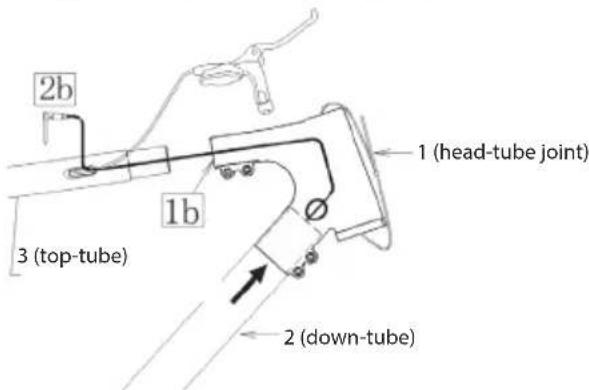

Βήμα 18: Ξεκομματίστε το πλαίσιο
Χαλαρώστε όλες τις βίδες στο μπροστινό τρίγωνο του πλαισίου με ένα κλειδί Allen 5 mm.

Αφαιρέστε τη λαστιχένια σφίξη από τον ανώτερο σωλήνα.

Στη συνέχεια, αποσυνδέστε το καλώδιο της μπαταρίας και αφήστε το να τραβηχτεί εύκολα έξω από την τρύπα αργότερα.

2b 1b 3 (top-tube) 1 (head-tube joint) 2 (down-tube)

Ξεπλύνετε το πλαίσιο στην ακόλουθη σειρά.

Η μπαταρία είναι κρυμμένη μέσα στον κάτω σωλήνα. Και οι δύο πλευρές του σωλήνα έχουν θερμοκολλητική για να στερεώσουν τη μπαταρία και το καλώδιο.

Η αποστολή ολοκληρώθηκε!

Εξάρτημα Ροπή Nm
Τριγωνικό Πλαίσιο20 Nm
Κορυφή / Πλευρά Ατμού6 Nm/12 Nm
Ατμοσφίγκτης8 Nm
Στήριγμα σέλας20 Nm
Αλυσίδα παραμονής10 Nm
Βίδα μανιβέλας40 Nm
Ρυθμίστε τις βίδες του R-σφραγιστικού belet	6 Nm
Καπάκια πίσω τροχού	45 Nm
Υπηρεσία πόρτας5 Nm
Δαγκάνα φρένου8 Nm
Καπάκι λαβής3 Nm
Μοχλοί Φρένων8 Nm
Πεντάλ Α/Δ18 Nm
Προστατευτικά5 Nm

Επανασυναρμολόγηση:

Κλειδώστε τις βίδες με τη σειρά Α-Β-Γ-Δ-α-β-γ-δ

Συντήρηση

Διάστημα	Επιθεώρηση	Υπηρεσία	Αντικαταστήστε
Εβδομαδιαίως, 160-321χλμ(100-200 μίλια)	Ελέγξτε τον εξοπλισμό για την κατάλληλη ροπή.Ελέγξτε το σύστημα κίνησης για σωστή ευθυγράμμιση και λειτουργία (συμπεριλαμβανομένου του ιμάντα, του ελεύθερου τροχού, του δακτυλίου αλυσίδας).Ελέγξτε την αληθινότητα του τροχού και για ήσυχη λειτουργία του τροχού χωρίς θόρυβο από τις ακτίνεςΕλέγξτε την κατάσταση του πλαισίου για οποιαδήποτε ζημιά.	Καθαρίστε το πλαίσιο σκουπίζοντας το με υγρό πανί.Χρησιμοποιήστε τον/τους ρυθμιστή/ρυθμιστές βαρελιού για να τεντώσετε τα καλώδια του ντεραγιέ/των μοχλών φρένων εάν χρειάζεται.	Αντικαταστήστε οποιαδήποτε εξαρτήματα που επιβεβαιώνονται από την υποστήριξη προϊόντων μας ή από έναν πιστοποιημένο αξιόπιστο μηχανικό ποδηλάτων ότι έχουν υποστεί ζημιά πέραν αποκατάστασης ή είναι χαλασμένα.
Μηνιαίως, 402-1207 χλμ(250-750 μίλια)	Ελέγξτε την ευθυγράμμιση των τακακιών φρένων, την τάση του καλωδίου φρένου.Ελέγξτε την τέντωση της ζώνης.Ελέγξτε τα καλώδια των φρένων και των μεταλλαγέων για διάβρωση ή φθορά.Ελέγξτε την τάση των ακτίνων.Ελέγξτε την τοποθέτηση των αξεσουάρ (βίδες τοποθέτησης ράφι, υλικό φτερού, και ευθυγράμμιση).	Ελέγξτε την ροπή του σετ πεταλιέρας και του πεντάλ.Καθαρίστε τα καλώδια φρένων και αλλαγής.Ελέγξτε και τεντώστε τους τροχούς αν ανακαλύψετε οποιεσδήποτε χαλαρές ακτίνες.	Αντικαταστήστε τα καλώδια φρένων και αλλαγής αν είναι απαραίτητο.Αντικαταστήστε τα τακάκια φρένων εάν είναι απαραίτητο.
Κάθε 6 Μήνες, 1207-2011 χλμ(750-1250 μίλια)	Ελέγξτε το σύστημα κίνησης (ζώνη, δακτύλιος αλυσίδας, ελεύθερο τροχό).Ελέγξτε όλα τα καλώδια και τις θήκες.	Συνιστάται τυπική ρύθμιση από πιστοποιημένο, φημισμένο μηχανικό ποδηλάτων.Λιπαίνετε την κάτω μπρακέτα.	Αντικαταστήστε τα τακάκια φρένων.Αντικαταστήστε τα ελαστικά εάν είναι απαραίτητο.Αντικαταστήστε τα καλώδια και τις θήκες εάν είναι απαραίτητο.

Εάν χρησιμοποιείτε το ποδήλατο υπό δύσκολες συνθήκες ή διανύετε περισσότερα από 2.000 χλμ/1.250 μίλια τον χρόνο, μειώστε τα διαστήματα επιθεώρησης και πραγματοποιήστε μια επιθεώρηση από εξειδικευμένο κατάστημα σέρβις ποδηλάτων κάθε 6 μήνες.

Βιδωτές συνδέσεις

• Ελέγχετε τακτικά το όχημα για χαλαρές βιδωτές συνδέσεις σύμφωνα με το πρόγραμμα συντήρησης και σφίξτε τις χαλαρές βίδες με ένα κλειδί ροπής.
• Μην οδηγείτε το ποδήλατο αν διαπιστώσετε ότι οι οποιεσδήποτε βίδες έχουν χαλαρώσει.
• Εάν δεν διαθέτετε την απαραίτητη εμπειρογνωμοσύνη και τα απαραίτητα εργαλεία, ζητήστε από επαγγελματία να ελέγξει τις χαλαρές βιδωτές συνδέσεις.

Πλαίσιο και πηρούνια

• Ελέγξτε το πλαίσιο και τη στιβαρή πιρούνια για ρωγμές, παραμόρφωση ή αλλοίωση χρώματος.
• Εάν το πλαίσιο ή τα πηρούνια είναι ραγισμένα, παραμορφωμένα ή αλλοιωμένα, επικοινωνήστε αμέσως με έναν επαγγελματία.
• Μην χρησιμοποιείτε το ποδήλατο εάν βρείτε οποιεσδήποτε ρωγμές, παραμόρφωση ή αλλοίωση χρώματος.

Σέλα

• Ελέγξτε εάν μπορείτε να στρέψετε τη σέλα.
• Εάν μπορείτε να στρέψετε τη σέλα, σφίξτε την σφικτήρα του στύλου σέλας. Τηρήστε τις εφαρμόσιμες ροπές.
• Ελέγξτε εάν μπορείτε να μετακινήσετε τη σέλα οριζόντια προς την κατεύθυνση της πορείας ή την αντίθετη κατεύθυνση.
• Εάν μπορείτε να μετακινήσετε τη σέλα, ρυθμίστε το σφιγκτήρα της σέλας.

Ρόδες

• Ελέγξτε εάν ο μπροστινός ή ο πίσω τροχός μπορεί να κινηθεί προς τα πλάγια και εάν κινούνται τα μέτρια των τροχών.
• Εάν οι ζάντες κινούνται, ζητήστε από έναν επαγγελματία να ελέγξει τις βιδωτές συνδέσεις.

• Εάν ο άξονας ταχείας απελευθέρωσης κινείται, ρυθμίστε τον άξονα.

• Εάν ο μπροστινός ή ο πίσω τροχός κινείται προς τα πλάγια, ζητήστε από επαγγελματία να ελέγξει τον τροχό.

• Ελέγξτε εάν υπάρχει ίση απόσταση και από τις δύο πλευρές μεταξύ του μπροστινού τροχού και της μπροστινής πιρούνας και μεταξύ του πίσω τροχού και του πλαισίου.
• Εάν οι αποστάσεις δεν είναι ίδιες, ζητήστε από έναν επαγγελματία να ελέγξει τους μπροστινούς και πίσω τροχούς.
• Σηκώστε το ποδήλατο και γυρίστε τον μπροστινό ή πίσω τροχό. Ελέγξτε εάν ο μπροστινός ή πίσω τροχός κουνιέται προς τα πλάγια ή προς τα έξω.
• Εάν ο μπροστινός ή ο πίσω τροχός κινείται προς τα πλάγια ή προς τα έξω, ζητήστε από επαγγελματία να ελέγξει τον τροχό.
• Ελέγξτε τις μπροστινές και πίσω ζάντες για ρωγμές, παραμορφώσεις ή αλλαγές χρώματος σε τακτά διαστήματα.
• Ελέγξτε εάν η ρίμα βρίσκεται κάτω από τον εσωτερικό σωλήνα και την ταινία της ρίμας.
• Μην χρησιμοποιείτε το ποδήλατο εάν η ρίμπα είναι ραγισμένη, παραμορφωμένη ή αλλοιωμένης χρωματικά.
• Αναθέστε σε επαγγελματία να ελέγξει αν υπάρχει οποιαδήποτε ζημιά στη ρίμα, τα υλικά ή το αλουμίνιο.
• Σφίξτε απαλά τις ακτίνες με τον αντίχειρα και τα δάχτυλά σας για να ελέγξετε αν η τάση είναι η ίδια για όλες τις ακτίνες.
• Εάν η τάση αλλάζει ή οι ακτίνες είναι χαλαρές, ζητήστε από έναν επαγγελματία να ελέγξει την τάση των ακτίνων.

Ελαστικά

• Ελέγξτε εάν η πίεση του ελαστικού είναι σωστή σύμφωνα με τα δεδομένα που αναγράφονται στο πλάι του ελαστικού.
• Ελέγξτε εάν τα ελαστικά είναι ελεύθερα από ρωγμές και ζημιές από ξένα σώματα.
• Ελέγξτε εάν μπορείτε να αισθανθείτε ξεκάθαρα το πέλμα του ελαστικού.

- Εάν ένα ελαστικό είναι ραγισμένο ή φθαρμένο, ή το βάθος του πέλματος είναι πολύ χαμηλό, αναθέστε την αντικατάσταση του ελαστικού σε έναν επαγγελματία.

Φρένο

Είναι σημαντικό να μάθετε και να θυμάστε ποιος μοχλός φρένων ελέγχει ποιο φρένο (μπροστά/πίσω) προκειμένου να διασφαλίσετε την ασφάλειά σας.

Για να ελέγξετε με ποια διαμόρφωση έχει ρυθμιστεί το ποδήλατό σας, σφίξτε έναν μοχλό φρένου και δείτε αν ενεργοποιείται το μπροστινό ή το πίσω φρένο. Τώρα κάντε το ίδιο με τον άλλο μοχλό φρένου. Θυμηθείτε αυτή τη διαμόρφωση.

Κατά τη διάρκεια της δοκιμής της διαμόρφωσης των φρένων, βεβαιωθείτε ότι τα χέρια σας μπορούν να φτάσουν άνετα και να σφίξουν τους μοχλούς χωρίς προβλήματα. Εάν αντιμετωπίσετε οποιαδήποτε προβλήματα ή δυσφορία κατά τη λειτουργία των φρένων, παρακαλούμε επικοινωνήστε μαζί μας πριν από την οδήγηση.

Εξετάστε τα εγχειρίδια χρήστη του κατασκευαστή των φρένων και φροντίστε να συντηρείτε σωστά τα φρένα σας. Είναι δική σας ευθύνη να μπορείτε να αναγνωρίσετε πότε πρέπει να αντικατασταθούν τα τακάκια των φρένων σας.

Μπαταρία

Είναι ουσιώδες να ακολουθήσετε αυτές τις οδηγίες και τις συμβουλές ασφάλειας για να διατηρήσετε τη διάρκεια ζωής της μπαταρίας σας και να εξασφαλίσετε τη σωστή λειτουργία.

• Φορτίστε πλήρως την μπαταρία πριν από κάθε διαδρομή για να εξασφαλίσετε ότι είναι έτοιμη να καλύψει ολόκληρο το ταξίδι. Αυτό θα βοηθήσει στη μείωση της πιθανότητας υπερβολικής αποφόρτισης της μπαταρίας.
• Εάν η μπαταρία υποστεί φυσική ζημιά ή γίνει μη λειτουργική, εάν έχει πέσει ή εμπλακεί σε ατύχημα, ή εάν παρατηρήσετε ότι λειτουργεί ανώμαλα, παρακαλούμε σταματήστε τη χρήση και επικοινωνήστε αμέσως με τον πωλητή.
• Αποθηκεύστε την μπαταρία σε ξηρό, κλιματιζόμενο εσωτερικό χώρο με θερμοκρασία μεταξύ 0°C και 40°C.

Η τάση πέφτει όταν η μπαταρία είναι χαμηλή, κάτι που μπορεί να οδηγήσει σε εξασθενημένη ηλεκτρική βοήθεια. Συνιστάται να ξεκινήσετε τη φόρτιση στο 20-40% της φόρτισης.

Φόρτιση 80-	100% 80% 60% 40%	20% 0-20%
Τάση Μπα- ταρίας/V	42 38 36 34 32 30

Φόρτιση της μπαταρίας σας

• Ο φορτιστής έχει αξιολογηθεί για 100-240V. Βεβαιωθείτε ότι ελέγχετε τον φορτιστή, τα καλώδια του φορτιστή και την μπαταρία για ζημιές πριν ξεκινήσετε κάθε φόρτιση.
• Η φόρτιση διαρκεί περίπου 3-4 ώρες. Σπάνια, μπορεί να χρειαστεί περισσότερος χρόνος για να φορτιστεί πλήρως η μπαταρία, ιδιαίτερα όταν το ποδήλατο είναι καινούργιο ή έχει μείνει αχρησιμοποίητο για μεγάλο χρονικό διάστημα.
• Φορτίζετε την μπαταρία μόνο με τον παρεχόμενο φορτιστή, καθώς άλλοι μπορεί να προκαλέσουν ζημιά στην μπαταρία ή να αυξήσουν την πίθανότητα πυρκαγιάς ή έκρηξης.
• Ενώ ο φορτιστής είναι σχεδιασμένος να σταματά αυτόματα τη φόρτιση όταν η μπαταρία είναι γεμάτη, μην το αφήνετε συνδεδεμένο για περισσότερες από 12 ώρες.
• Βεβαιωθείτε ότι ο φορτιστής σας είναι απομονωμένος από υγρά, βρωμιά και ξένα σώματα.

Η αυτονομία σε μία φόρτιση εξαρτάται σε μεγάλο βαθμό από διάφορες συνθήκες, όπως (αλλά όχι περιορισμένες σε):

• Συνθήκες καιρού, όπως η θερμοκρασία του περιβάλλοντος και ο άνεμος;
• Συνθήκες δρόμου, όπως υψόμετρο και επιφάνεια δρόμου;
• Συνθήκες ποδηλάτου, όπως η πίεση των ελαστικών και το επίπεδο συντήρησης;

• Χρήση ποδηλάτου, όπως επιτάχυνση και αλλαγή ταχυτήτων;
  • Βάρος αναβάτη και αποσκευών;

• Ποσότητα κύκλων φόρτισης και εκφόρτισης;

• Ηλικία και κατάσταση της μπαταρίας.

Σημειώσεις Φορτιστή

• Ο φορτιστής πρέπει να χρησιμοποιείται μόνο εσωτερικά σε ένα δροσερό, ξηρό, καλά αεριζόμενο χώρο σε μια επίπεδη, σταθερή, σκληρή επιφάνεια.
• Αποφύγετε την έκθεση του φορτιστή σε υγρά, σκόνη, ξερικά ή μεταλλικά αντικείμενα. Μην καλύπτετε τον φορτιστή με τίποτα κατά τη διάρκεια χρήσης.
• Αποθηκεύστε και χρησιμοποιήστε τον φορτιστή σε μια ασφαλή περιοχή μακριά από τα παιδιά.
• Η φόρτιση της μπαταρίας στο μέγιστο πριν από κάθε χρήση βοηθά στην παράταση της διάρκειας ζωής της και μειώνει τον κίνδυνο υπερβολικής αποφόρτισης.
• Μην χρησιμοποιείτε κανέναν φορτιστή εκτός από τον αυθεντικό φορτιστή που λάβατε με την παραγγελία σας ή έναν φορτιστή που έχει σχεδιαστεί ειδικά για το συγκεκριμένο ποδήλατο που αγοράσατε απευθείας από την SHARP.
• Autóç o φορτιστής είναι σχεδιασμένος για τυπικές οικιακές πρίζες Τάσης εναλλασσόμενου ρεύματος με είσοδο τάσης 110-240V 50/60 Hz, και ανιχνεύει και υπολογίζει αυτόματα την είσοδο τάσης. Μην προσπαθήσετε να ανοίξετε τον φορτιστή ή να τροποποιήσετε την είσοδο τάσης.
• Μην τραβάτε ή σέρνετε το καλώδιο φόρτισης. Όταν αποσυνδέετε, τραβήξτε το πλαστικό βύσμα για να αφαιρέσετε προσεκτικά το καλώδιο AC/DC.
• Είναι φυσιολογικό ο φορτιστής να γίνεται μέτρια ζεστός κατά τη διάρκεια της φόρτισης. Εάν ο φορτιστής είναι πολύ ζεστός στην αφή, ή αν μυρίζετε μια οσμή ή παρατηρείτε οποιαδήποτε άλλα σημάδια υπερθέρμανσης, σταματήστε τη χρήση του φορτιστή και επικοινωνήστε με το Κέντρο Εξυπηρέτησης της SHARP.
• Κρατήστε τον δείκτη προς τα πάνω όταν χρησιμοποιείτε τον φορτιστή. Μην αναποδογυρίζετε τον φορτιστή, καθώς αυτό μπορεί να εμποδίσει την ψύξη και να μειώσει τη διάρκεια ζωής του.
• Χρησιμοποιήστε μόνο τον αρχικό φορτιστή που παρέχεται από την SHARP ή έναν που έχει σχεδιαστεί για το συγκεκριμένο μοντέλο ποδηλάτου σας και έχει εγκριθεί από την SHARP. Μην χρησιμοποιείτε φορτιστές της αγοράς, οι οποίοι μπορεί να προκαλέσουν ζημιά, σοβαρό τραυματισμό ή θάνατο.
• Η μη τήρηση των πληροφοριών φόρτισης της μπαταρίας που αναφέρονται εδώ μπορεί να προκαλέσει περιττή ζημιά στα εξαρτήματα φόρτισης, τη μπαταρία ή τον φορτιστή και μπορεί να οδηγήσει σε κακή απόδοση της μπαταρίας ή αδυναμία να λειτουργήσει σωστά. Η ζημιά της μπαταρίας που προκύπτει αυτόν τον τρόπο δεν καλύπτεται από την εγγύηση.

Ισορροπώντας την μπαταρία σας

Όταν λάβετε για πρώτη φορά το ποδήλατό σας, είναι σημαντικό να ακολουθήσετε αυτά τα βήματα για να διασφαλίσετε ότι τα κύτταρα της μπαταρίας σας είναι σωστά ισορροπημένα, προκειμένου να τα διατηρήσετε όσο το δυνατόν πιο αποδοτικά.

1. Για την πρώτη αρχική φόρτιοη μετά την παραλαβή του ποδηλάτου σας (ή μετά από παρατεταμένο χρόνο αποθήκευσης), βεβαιωθείτε ότι έχετε φορτίσει την μπαταρία για τουλάχιστον 4 ώρες πριν την οδήγηση.
   ΣΗΜΕΙΩΣΗ: Συνιστούμε να αφήσετε την μπαταρία να φορτίζει για τουλάχιστον 4 ώρες για τις πρώτες τρεις φορτίσεις, για να διασφαλίσετε ότι τα κύτταρα ισορροπούν σωστά.
2. Μετά τις πρώτες τρεις βόλτες, μπορείτε να ξεκινήσετε τις κανονικές διαδικασίες φόρτισης.

'Ελεγχος του ηλεκτρικού συστήματος κίνησης

• Ελέγξτε όλα τα καλώδια για να βεβαιωθείτε ότι δεν υπάρχει ζημιά.
• Εξετάστε την οθόνη για ρωγμές και ζημιές. Ελέγξτε αν είναι σταθερά τοποθετημένη.

• Ελέγξτε την μονάδα ελέγχου για ρωγμές και ζημιές. Ελέγξτε αν είναι σταθερά τοποθετημένη.

• Ελέγξτε την επαναφορτιζόμενη μπαταρία για να βεβαιωθείτε ότι δεν υπάρχει καμία ζημιά.

• Ελέγξτε ότι όλες οι πρίζες επαφές είναι σωστά τοποθετημένες και να τις επανασυνδέσετε εάν είναι απαραίτητο.
• Ελέγξτε το καλώδιο και την εξωτερική θήκη για να επιβεβαιώσετε ότι δεν υπάρχει καμία ζημιά.
• Ελέγξτε τον κινητήρα για να βεβαιωθείτε ότι δεν υπάρχει ζημιά.

Εκκαθάριση

• Πάντα κλείνετε την μπαταρία και αφαιρείτε τον φορτιστή από την θύρα φόρτισης και την πρίζα πριν καθαρίσετε την μπαταρία ή το ποδήλατο.
• Χρησιμοποιήστε ένα στεγνό ή ελαφρώς υγρό πανί για τον καθαρισμό της μπαταρίας ή του πλαισίου του ποδηλάτου. Εάν υπάρχει βρωμιά μέσα ή γύρω από την θύρα φόρτισης, δοκιμάστε να χρησιμοποιήσετε χαμηλή πίεση αέρα ή μια μαλακή βούρτσα για να την αφαιρέσετε.

Για οδηγίες σχετικά με τον τρόπο καθαρισμού των εξαρτημάτων του συστήματος μετάδοσης κίνησης, παρακαλούμε ανατρέξτε στις οδηγίες του κατασκευαστή του συστήματος μετάδοσης κίνησης.

• Κατά τον καθαρισμό, βεβαιωθείτε ότι η θύρα φόρτισης στο ποδήλατο είναι πλήρως κλειστή και ότι δεν έρχεται σε επαφή νερό με τα ηλεκτρικά εξαρτήματα. Εάν είναι βρεγμένη, αφήστε τη θύρα φόρτισης ανοιχτή για να στεγνώσει πλήρως πριν συνδέσετε τον φορτιστή.
• Να είστε προσεκτικοί ώστε να μην προκαλέσετε ζημιά ή να εκθέσετε τα ηλεκτρικά εξαρτήματα στο νερό. Μην πλένετε με πίεση την μπαταρία, τον κινητήρα ή οποιοδήποτε άλλο ηλεκτρικό εξάρτημα. Η ζημιά στα ηλεκτρικά εξαρτήματα ή η έκθεσή τους στο νερό μπορεί να προκαλέσει πυρκαγιά, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή ακόμη και θάνατο. Μην χρησιμοποιείτε ή φορτίζετε μια μπαταρία που πιστεύετε ότι έχει διειοδύσει μέσα της νερό. Ομοίως, όλοι οι σύνδεσμοι, συμπεριλαμβανομένης της θύρας φόρτισης, πρέπει να είναι εντελώς στεγνοί και καθαροί πριν από τη χρήση ή τη φόρτιση του ποδηλάτου.
  • Μην χρησιμοποιείτε αλκοόλ, διαλύτες ή απορρυπαντικά για τον καθαρισμό του φορτιστή. Αντ' αυτού, χρησιμοποιήστε ένα στεγνό ή ελαφρώς υγρό πανί. Καθαρίστε μόνο την επιφάνεια του ποδηλάτου.

Πληροφορίες Εξυπηρέτησης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΟΙ ΤΕΧΝΟΛΟΓΙΚΕΣ ΠΡΟΟΔΟΙ ΕΧΟΥΝ ΚΑΤΑΣΤΗΣΕΙ ΤΑ ΠΟΔΗΛΑΤΑ ΚΑΙ ΤΑ ΕΞΑΡΤΗΜΑΤΑ ΤΩΝ ΠΟΔΗΛΑΤΩΝ ΠΙΟ ΣΥΝΘΕΤΑ, ΚΑΙ Ο ΡΥΘΜΟΣ ΤΗΣ ΚΑΙΝΟΤΟΜΙΑΣ ΑΥΞΑΝΕΤΑΙ.

Ε'ΙΝΑΙ ΑΔ'ΥΝΑΤΟ ΓΙΑ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΝΑ ΠΑΡ'ΕΧΕΙ ΉΛΕΣ ΤΙΣ ΠΛΗΡΟΦΟΡ'ΙΕΣ ΠΟΥ ΑΠΑΙΤΟ'ΥΝΤΑΙ ΓΙΑ ΤΗ ΣΩΣΤΗ ΕΠΙΣΚΕΥ'Η ΚΑΙ / 'Η ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΠΟΔΗΛΑΤΟΥ ΣΑΣ.

Για να βοηθήσετε στην ελαχιστοποίηση των πίθανοτήτων ενός ατυχήματος και πίθανού τραυματισμού, πρέπει να έχετε οποιαδήποτε επισκευή ή συντήρηση, συμπεριλαμβανομένων αυτών που δεν περιγράφονται συγκεκριμένα σε αυτό το εγχειρίδιο, που εκτελείται από επαγγελματία.

Εξίου σημαντικό είναι ότι οι ατομικές απαιτήσεις συντήρησής σας θα καθοριστούν από τα πάντα, από τον τρόπο οδήγησής σας μέχρι τη γεωγραφική τοποθεσία.

Συμβουλευτείτε έναν επαγγελματία για βοήθεια στον προσδιορισμό των απαιτήσεων συντήρησής σας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΟΛΛΕΣ ΕΡΓΑΣΙΕΣ ΣΕΡΒΙΣ ΚΑΙ ΕΠΙΣΚΕΥΗΣ ΠΟΔΗΛΑΤΟΥ ΑΠΑΙΤΟΥΝ ΕΙΔΙΚΕΣ ΓΝΩΣΕΙΣ ΚΑΙ ΕΡΓΑΛΕΙΑ.

Μην ξεκινήσετε καμία ρύθμιση ή εξυπηρέτηση στο ποδήλατό σας μέχρι να έχετε μάθει από επαγγελματία πώς να τα ολοκληρώσετε σωστά. Η ακατάλληλη ρύθμιση ή εξυπηρέτηση μπορεί να οδηγήσει σε ζημιά στο ποδήλατο ή σε ατύχημα που μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο.

Εάν θέλετε να μάθετε να εκτελείτε μεγάλες εργασίες σέρβις και επισκευής στο ποδήλατό σας, έχετε τρεις επιλογές:

1. Ζητήστε από το Κέντρο Εξυπηρέτησης αντίγραφα των οδηγιών εγκατάστασης και συντήρησης του κατασκευαστή για τα εξαρτήματα του ποδηλάτου σας ή επικοινωνήστε με τον κατασκευαστή των εξαρτημάτων.
2. Ζητήστε από το Κέντρο Εξυπηρέτησης να σας προτείνει ένα βιβλίο για την επισκευή ποδηλάτων.
3. Ρωτήστε το Κέντρο Εξυπηρέτησης για τη διαθεσιμότητα μαθημάτων επισκευής ποδηλάτων στην περιοχή σας.

Σας συνιστούμε να ζητήσετε από έναν επαγγελματία να ελέγξει την ποιότητα της δουλειάς σας την πρώτη φορά που εργάζεστε σε κάτι και πριν οδηγήσετε το ποδήλατο, απλώς για να βεβαιωθείτε ότι έχετε κάνει όλα σωστά. Εφόσον αυτό θα απαιτήσει τον χρόνο ενός μηχανικού, ενδέχεται να υπάρχει μια μικρή χρέωση για αυτή την υπηρεσία.

Σας προτείνουμε επίσης να ζητήσετε την καθοδήγηση ενός επαγγελματία για την απόκτηση ανταλλακτικών, όπως εσωτερικά λάστιχα, λαμπάκια κ.λπ., καθώς θα ήταν χρήσιμο μόλις έχετε μάθει πώς να αντικαθιστάτε τέτοια εξαρτήματα όταν χρειάζονται αντικατάσταση.

Επίλυση προβλημάτων

Συμπτώματα	Πιθανές Αιτίες	Οι Πιο Συνηθισμένες Λύσεις
Το ποδήλατο δεν λειτουργεί.	Ανεπαρκής ισχύς μπαταρίαςΕλαττωματικές συνδέσειςΛανθασμένη σειρά ενεργοποίησηςΤα φρένα εφαρμόζονται	Φορτίστε την μπαταρίαΚαθαρίστε και επισκευάστε τους σύνδεσμουςΕνεργοποιήστε το ποδήλατο με τη σωστή σειράΑπενεργοποίηση φρένων
Ακανόνιστη επιτάχυνση και/ήμειωμένη τελική ταχύτητα.	Ανεπαρκής ισχύς μπαταρίαςΧαλαρό ή κατεστραμμένο γκάζι	Φορτίστε ή αντικαταστήστε την μπαταρίαΑντικαταστήστε το γκαζιέρα
Ο κινητήρας δεν ανταποκρίνεταιόταν το ποδήλατο είναιενεργοποιημένο.	Χαλαρή καλωδίωσηΧαλαρό ή κατεστραμμένο γκάζιΧαλαρό ή κατεστραμμένο καλώδιο της πρίζας τουκινητήραΚατεστραμμένος κινητήρας	Επισκευάστε και/ή επανασυνδέστεΣφίξτε ή αντικαταστήστεΑσφαλίστε ή αντικαταστήστεΕπισκευάστε ή αντικαταστήστε
Μειωμένη εμβέλεια.	Χαμηλή πίεση ελαστικούΧαμηλή ή ελαττωματική μπαταρίαΟδήγηση με πάρα πολλούς λόφους, αντίθετοςάνεμος, φρενάρισμα και/ή υπερβολικό φορτίοΗ μπαταρία αποφορτίστηκε για μεγάλο χρονικόδιάστημα χωρίς τακτικές φορτίσεις, είναι παλιά,κατεστραμμένη.Τρίβουν τα φρένα	Ρυθμίστε την πίεση του ελαστικούΕλέγξτε τις συνδέσεις ή φορτίστε την μπαταρία.Βοηθήστε με τα πεντάλ ή προσαρμόστε τηδιαδρομή.Επικοινωνήστε με την Υποστήριξη Προϊόντων εάνη μείωση του εύρους συνεχίζεται.Ρυθμίστε τα φρένα
Η μπαταρία δεν θα φορτίσει.	Ο φορτιστής δεν είναι καλά συνδεδεμένοςΦορτιστής κατεστραμμένοςΗ μπαταρία έχει υποστεί ζημιάΚατεστραμμένη καλωδίωση	Ρυθμίστε τις συνδέσειςΑντικαταστήστεΑντικαταστήστεΕπισκευάστε ή αντικαταστήστε
Ο τροχός ή ο κινητήρας παράγειπαράξενους ήχους.	Χαλαρές ή κατεστραμμένες ακτίνες τροχού ή χείλοςΧαλαρή ή κατεστραμμένη καλωδίωση κινητήρα	Σφίξτε, επισκευάστε ή αντικαταστήστεΕπανασυνδέστε ή αντικαταστήστε τον κινητήρα.

Πληροφορίες Εξυπηρέτησης

Τυπική διάρκεια ζωής των εξαρτημάτων φθοράς		Κανονική Χρήση	Επιθεώρηση	Σχόλιο
1	Δισκόφρενο / Τακάκια φρένων	5.000 χλμ	12 μήνες	Ρότορας/Τακάκια - ελάχιστο πάχος 1,5mm / ελάχιστο πάχος 1mm.
2	Ζώνη κίνησης Gates	30.000 χλμ		Αντικαταστήστε όταν φθαρεί ή όταν σπάσει.
3	Τροχός ισορροπίας / Κρίκος	15.000 χλμ		Αντικαταστήστε όταν η αλλαγή ταχυτήτων δεν είναι ομαλή ή όταν υπάρχει ασυνήθιστος θόρυβος.
4 Ελαστικό		5.000 χλμ		Αντικαταστήστε όταν υπάρχουν ρωγμές ή το σχέδιο είναι φθαρμένο και λείο.
5	Εσωτερικός σωλήνας			Αντικαταστήστε όταν υπάρχει διαρροή.
6	Σέλα			Αντικαταστήστε όταν είναι φθαρμένο ή χαλαρό.
7	Λαβές, πεντάλ			Αντικαταστήστε όταν είναι φθαρμένο ή χαλαρό.
8	Στεφάνια/Ακτίνες			Ελέγξτε εάν οι ακτίνες είναι χαλαρές.
9	Πλευρική υποστήριξη			Αντικαταστήστε όταν είναι φθαρμένο ή χαλαρό.
10	Μπαταρία	500 κύκλοι επαναφόρτισης		Φορτίστε κάθε 6 μήνες εάν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα.
11	Κινητήρας	15.000 χλμ	36 μήνες	Αντικαταστήστε όταν η αλλαγή ταχυτήτων δεν είναι ομαλή ή όταν υπάρχει ασυνήθιστος θόρυβος.

Τεχνικές προδιαγραφές

Μοντέλο BK-RS08EB BK-RS08ES
Γενικά
ΧρώματαΜαύροΑσήμι
ΜέγεθοςΜΜ
Μέγιστη Ταχύτητα (ΕΕ/ΗΒ)	25 χλμ/ώρα	25 χλμ/ώρα
Χιλιομετρική απόσταση	έως 80 χλμ	έως 80 χλμ
Βάρος	19 κιλά	19 κιλά
Μέγιστο Φορτίο	120 κιλά	120 κιλά
Ύψος αναβάτη	170-190 εκ.	170-190 εκ.
Ηλεκτρονικά
Κινητήρας	36V 250W	36V 250W
Μπαταρία	Μπαταρία Λιθίου-Ιόντων LG Cell 36V 7Ah/252Wh στον κάτω σωλήνα	Μπαταρία Λιθίου-Ιόντων LG Cell 36V 7Ah/252Wh στον κάτω σωλήνα
Αισθητήρας	Αισθητήρας Ρυθμού	Αισθητήρας Ρυθμού
Οθόνη	Αδιάβροχη Ψηφιακή Οθόνη TFT Έγχρωμη LCD IP66	Αδιάβροχη Ψηφιακή Οθόνη TFT Έγχρωμη LCD IP66
Φορτιστής	Έξυπνος Φορτιστής 100V-240V/2A	Έξυπνος Φορτιστής 100V-240V/2A
Χρόνος Φόρτισης	2-3 Ωρες	2-3 Ωρες
Ρύθμιση Πλαισίου
Πλαίσιο	Πλαίσιο από αλουμίνιο κράμα 6061 21"	Πλαίσιο από αλουμίνιο κράμα 6061 21"
Εμπρόσθιο Πιρούνι	Στιβαρή Εμπρόσθια Πιρούνια από Αλουμίνιο με Εγκατάσταση Δίσκου, Διαμπερές Άξονας	Στιβαρή Εμπρόσθια Πιρούνια από Αλουμίνιο με Εγκατάσταση Δίσκου, Διαμπερές Άξονας
Ρόδες
Ελαστικά	Ελαστικά 700C ×28C Kenda®, Βαλβίδες Presta	Ελαστικά 700C ×28C Kenda®, Βαλβίδες Presta
Ζάντες	Αλουμινένιος Κράμα Διπλού Τοίχου	Αλουμινένιος Κράμα Διπλού Τοίχου
Εμπρόσθιος Κέντρο	3/8 ×13G ×36H Διαμπερές Άξονας	3/8 ×13G ×36H Διαμπερές Άξονας
Ακτίνες	Ανοξείδωτο Ατσάλι, 13g	Ανοξείδωτο Ατσάλι, 13g
Φρένα
Φρένα	Υδραυλικά Δισκόφρενα Tektro® HD-M285 με δίσκους 180mm	Υδραυλικά Δισκόφρενα Tektro® HD-M285 με δίσκους 180mm
Μοχλοί Φρένων	Tektro® HD-M285	Tektro® HD-M285
Σύστημα κίνησης
Ζώνη	Gates® CDN™Carbon Zώνη	Gates® CDN™Carbon Zώνη
Αλυσοτροχός	Gates® CDX™63T	Gates® CDX™63T
Κασέτα	Gates® CDX™22T, Movótaχυτο	Gates® CDX™22T, Movótaχυτο
Μανιβέλα	170mm	170mm
Πεντάλ	Wellgo®	Wellgo®
Συστατικά
Σέλα	Μαύρη Σέλα Selle Royal®	Καφέ Σέλα Justek® Urban
Στύλος σέλας	Promax® Αλουμινένιος Κράμα, Φ30.4mm με Μετατόπιση	Promax® Αλουμινένιο Κράμα, Φ30.4mm με Μετατόπιση
Τιμόνι	Promax® Αλουμινένιο κράμα, 630mm	Promax® Αλουμινένιο κράμα, 630mm
Βλαστός	Αλουμινένιο Κράμα με Ενσωματωμένη Οθόνη, Φ31.8	Αλουμινένιο Κράμα με Ενσωματωμένη Οθόνη, Φ31.8
Φώτα	20lux, Λειτουργεί με Μπαταρία	20lux, Λειτουργεί με Μπαταρία
Προστατευτικά	Ματ Μαύρο	Ασήμι

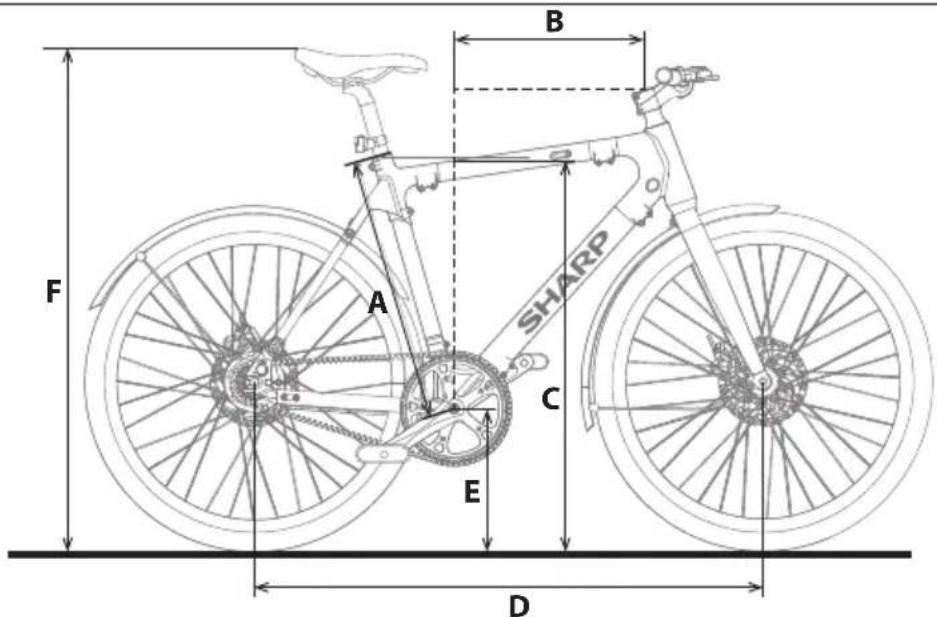

Μέγεθος Καρέ 21 ίντσες (53 εκατοστά)
Προτεινόμενο Ύψος Οδηγού		5'8"-6'3"	170 εκ-190 εκ
Α	Μήκος Σωλήνα Σέλας	21 ίντσες	533 χιλιοστά
ΒΕ	πιτύχετε15,3 ίντσες389 χιλιοστά
Γ	'Υψος Πατήματος	81,03 εκατοστά	810 χιλιοστά
Δ	Μεταξόνιο	103,38 εκατοστά	1034 χιλιοστά
Ε	'Υψος Κάτω Μπρακέτας	11,4 ίντσες	290 χιλιοστά
F	'Υψος Καθίσματος	87,88-110,0 εκατοστά	880-1100 χιλιοστά

B A F C E D SHARP
