HASZNÁLATI ÚTMUTATÓ BK-RS08ES SHARP

Használja ezt a Gyors Útmutatót az elektromos kerékpárja beállításához és használatba vételéhez. További részletes információkért az Ön elektromos kerékpár modelljéről, kérjük, hivatkozzon az online kézikönyvre, amelyet az alábbi link követésével vagy a QR-kód beolvasásával találhat meg:

Csengő Pedálok Töltő Töltő kézikönyv Elülső visszaverő Hátsó lámpa Elölámpa A kábel elszakad Jótállási kártya Gyorsindítási útmutató Kábelkötegelők Gumi sapka 0,12 hüvelyk (3mm) Allen kulcs 0,16 hüvelyk (4mm) Allen kulcs 0,20 hüvelyk (5mm) hosszú Allen-kulcs Phillips csavarhúzó

Fontos biztonsági utasítások

VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE NE NYISSA KI

Kérjük, olvassa el ezeket a biztonsági utasításokat! A készülék használata során tartsa tiszteletben a következő figyelmeztetéseket:

Az egyenlő oldalú háromszögbe foglalt villám szimbólum a készülék belsejében olyan szigetelés nélküli "veszélyes feszültség" jelenlétére figyelmezteti a felhasználót, amely elegendő nagyságú ahhoz, hogy áramütést okozzon.

Az egyenlő oldalú háromszögbe foglalt felkiáltójel arra figyelmezteti a felhasználót, hogy a készülékhez a kezelésre és karbantartásra (javításra) vonatkozó fontos utasításokat mellékeltek.

Ez a jel azt jelenti, hogy a terméket környezetbarát módon kell ártalmatlanítani, nem dobható az általános háztartási hulladék közé.

Váltóáramú feszültség

II. osztályú készülék

Tüzesetek megelőzése érdekében soha ne helyezzen gyertyákat vagy más nyílt lángot a termék közelébe.

FONTOS: Olvassa el alaposan és tartsa meg későbbi használatra.

FIGYELEM: Viseljen védősisakot!

A sérülés kockázatának csökkentése érdekében viseljen megfelelő sisakot a biciklizés során!

Baleset és sérülés veszélye

• Az e-bike nem megfelelő használata a szükséges ismeretek hiánya miatt balesetet okozhat. Kérjük, ismerkedjen meg az e-bike jellemzőivel a használatba vétel előtt.
• Ismerkedjen meg előre a fékkarral, ha nem eléggé tisztában van az első és hátsó fékek elhelyezkedésével. Kérjük, szintén állítsa be megfelelően a használat előtt.
• Kérjük, győződjön meg róla, hogy a fékek megfelelően vannak beállítva és jól működnek.

FIGYELEM: Lehet, hogy a hardver nem teljesen meghúzott, beleértve, de nem kizárólag a csavarokat, anyákat, az első agytengelyt, a hátsó kereket, a kormányszerkezeteket (kormány, szár), a fékrendszert, a hajtórendszert, a pedálokat, stb.

A sérülés kockázatának csökkentése érdekében győződjön meg arról, hogy minden kerékpár alkatrész szorosan és helyesen van rögzítve, és hogy nincs felszerelés elvesztése, törés vagy egyéb típusú károsodás.

FIGYELEM: Ez a kerékpár felnőttek számára készült. A gyerekek csak felnőtt felügyelete mellett használhatják.

A balesetek és sérülések kockázatának csökkentése érdekében győződjön meg róla, hogy a kerékpár és annak bármely szerkezete ne legyen elérhető 3 év alatti gyermekek számára.

FIGYELEM: A bicikli helytelen használata miatt alkatrész törés történhet.

Baleset és sérülés veszélye!

• Ne guruljon át rámpákon vagy dombokon a kerékpárral.
• Ne használja ezt a kerékpárt terepkerékpározásra.
• Ne guruljon a biciklivel lépcsőn, sziklákon vagy más, 15 cm-nél magasabb lépcsőfokokon.

Helytelenül hozzáadott vagy módosított részek, illetve nem megfelelő tartozékok hibás müködést okozhatnak a kerékpárnál.

A balesetek és sérülések kockázatának csökkentése érdekében ne adjon hozzá semmilyen extra tartozékot, amelyet nem a eladótól vásárolt, vagy amelyet az eladó engedélye nélkül szerzett be, beleértve, de nem kizárólag a gyermekbiztonsági üléseket, utánfutókat, stb.

FIGYELEM: Ne használja a kerékpárt kockázatos módon.

A balesetek és sérülések kockázatának csökkentése érdekében csak a helyes módon használja a kerékpárt. Győződjön meg róla, hogy képes irányítani a biciklit, és ne próbáljon meg veszélyes manővereket, beleértve, de nem kizárólag a kéz nélküli vezetést, ugrásokat és egykeréken gurulást. VEGYE FIGYELEMBE: A kerékpár karbantartásának hiánya baleset és sérülés veszélyét jelenti

Ellenőrizze a biciklit minden használat előtt, beleértve, de nem kizárólag a fék működését, a gumiabroncs kopását és PSI értékét, a csavarok és anyák állapotát, a kormányzást és a küllők feszültségét.

Ha bármilyen rendellenes zajt hall közlekedés közben, azonnal álljon meg és ellenőrizze az egész kerékpárt.

FIGYELEM: Biztosítsa a helyi jogszabályok teljes betartását.

Bírság és elkobzás veszélye!

Mielőtt biciklizni kezdene, győződjön meg róla, hogy a bicikli megfelel a helyi jogszabályoknak.

A visszaverők nem helyettesítik a szükséges világítást. Hajnalban, alkonyatkor, éjszaka vagy más rossz láthatósági időszakokban történő közlekedés megfelelő kerékpárvilágítás és visszaverők nélkül veszélyes, és súlyos sérülést vagy halált eredményezhet.

Ha a kerékpárja nem megfelelően illeszkedik, elveszítheti az irányítást és eleshet.

Túl szorosan meghúzott csavarok nyúlhatnak és deformálódhatnak. Ne tegye ki az akkumulátort magas hőmérsékleteknek.

Helytelenül beállított fékekkel vagy kopott fékbetétekkel közlekedni veszélyes, és súlyos sérülést vagy halált eredményezhet.

Soha ne fújja fel a kerékpár gumiját a gumi oldalán vagy a keréken jelzett maximális nyomásnál nagyobbra. Ha a kerék maximális nyomásértéke alacsonyabb, mint amit a gumi jelöl, mindig az alacsonyabb értéket használja. A javasolt maximális nyomás túllépése lefújhatja a gumit a kerékröl vagy károsíthatja a keréket, ami kárt okozhat a kerékpárban és sérülést okozhat a kerékpárosnak és a körülötte lévőknek. A legjobb és legbiztonságosabb módja a kerékpár gumi megfelelő nyomásra felfújásának egy beépített nyomásmérővel rendelkező kerékpárpumpa használata.

A fékek túl erős vagy hirtelen alkalmazása blokkolhatja a kereket, ami elveszítheti az irányítást és eleshet. A hirtelen vagy túlzott első fék alkalmazása a vezetőt a kormány fölé dobhatja, ami súlyos sérülést vagy halált eredményezhet.

Ha furcsa szagot vagy füstöt észlel, azonnal állítsa le a töltési eljárást.

• A SHARP nem vállal felelősséget a helytelen használatból eredő sérülés/halál esetén.
• A Sharp nem vállal felelősséget, ha nem tartja be a helyi szabályozásokat és korlátozásokat.
• A garancia nem fedezi azokat a károkat, amelyeket a készülék helytelen használata okoz, különösen, ha nem háztartási célokra használják, vagy ha módosításokat és / vagy alkalmazkodásokat hajtanak végre olyan országokban vagy régiókban, amelyekre eredetileg nem tervezték.
• Mindig tartsa be a helyi közlekedési szabályokat és a nemzeti törvényeket és rendeleteket, amikor az e-biciklijét használja.
• Mindig tartsa be a helyi sebességkorlátozást. NE lépje túl az e-biciklije sebességhatárát.
• Használat közben mindig viseljen biztonsági védőfelszerelést.
• Mindig viseljen biztonsági sisakot az e-bike használata közben.
• Mindig mindkét kezével fogja a fogantyút, soha ne vezessen egy kézzel.

• Ne közlekedjen rossz időjárás esetén.

• Ne használja ezt az e-kerékpárt mutatványok vagy veszélyes manöverek végrehajtására. Ez egy kerékpár, amely háztartási használatra készült.

• Ne szállítson embereket vagy tárgyakat, például táskákat.
• Zsúfolt helyeken lassan közlekedjen.
• Használat előtt győződjön meg arról, hogy minden csavar és rögzítőelem feszes és normális.
• Győződjön meg róla, hogy a hajtogatható tengely belép a nyílásba, amikor kihajtja az e-biciklit.
• Ne közlekedjen egyenetlen úton, vízen, olajos vagy jeges úton.
• Ne cikázzon a forgalomban, és ne tegyen olyan mozdulatokat, amelyek mások számára kiszámíthatatlanok.
• Ne használja az e-kerékpárt, ha az adott ország korhatárain kívül esik.
• Ne haladja meg az e-bike-okra vonatkozó országos törvényes sebességhatárt.
• Ne használja az e-kerékpárt, ha az sérült.
• Ne használja az e-kerékpárt, ha az akkumulátor különös szagot áraszt és/vagy felmelegszik.
• Ne használja az e-kerékpárt, ha folyadék szivárog belőle, kerülje el az érintkezést és helyezze el a gyermekek számára elérhetetlen helyre.
• Használat előtt győződjön meg róla, hogy az e-bicikli nem sérült. Ne használja, ha bármilyen sérülést észlel.
• Győződjön meg róla, hogy elolvassa ezt a teljes felhasználói kézikönyvet, mielőtt használatba venné az e-kerékpárt.
• Tanulja meg, hogyan kell használni az e-biciklijét, mielött nyilvános helyen használná.
• Ezt az e-biciklit a modellszám és a sorozatszám alapján azonosíthatja, amelyek a névtáblán találhatók.
• A meghajtás a meghajtott kerékben található elektromos motorral történik.
• Csak egy személy utazhat az e-biciklin.
• Ne módosítsa ezt az e-biket semmilyen módon.
• Ne használjon semmilyen alkatrészt vagy tartozékot, kivéve, ha azt a SHARP ajánlja vagy jóváhagyja.
• Használja az e-kerékpárt sík felületeken. Ne lépje túl a megadott emelkedést.
• A túlzott használat csökkenti ezen e-bike élettartamát.
• Vigyázzon, a fékek és a hozzá kapcsolódó alkatrészek használat közben felforrósodhatnak! Használat után ne érjen hozzá!

Figyelmeztetések az akkumulátorra és a töltöre

• Ne kapcsolja be az e-biciklit töltés közben.
• Miután az akkumulátor teljesen feltöltődött, húzza ki a töltőkábelt.

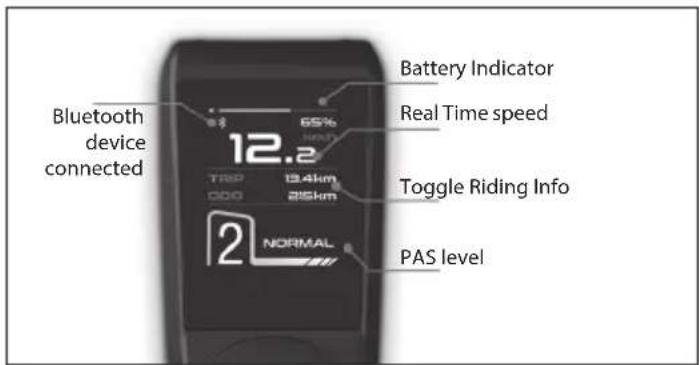

• A kijelzőn az akkumulátor kijelzője az akkumulátor élettartamát mutatja.
• A kisütés során, amikor az akkumulátor a végstádiumban van, csökkenhet a motorba továbbított teljesítmény, ezért álljon le a biciklizéssel és töltse fel az akkumulátort.
• Amikor az akkumulátor töltöttsége alacsony, ez gyengébb elektromos erősegítést eredményezhet. Ajánlott, hogy 20-40% töltöttségnél kezdje el a töltést.
• Minden használat után töltse fel az akkumulátort.
• Ha az e-biciklit hosszú ideig nem használja, legalább havonta egyszer töltse fel. Vegye figyelembe, hogy ha az akkumulátort hosszú ideig nem töltik, az akkumulátor önvédelmi állapotba kerül, és nem lesz képes feltöltődni. Ebben az esetben kérjük, vegye fel a kapcsolatot a kereskedőjével.

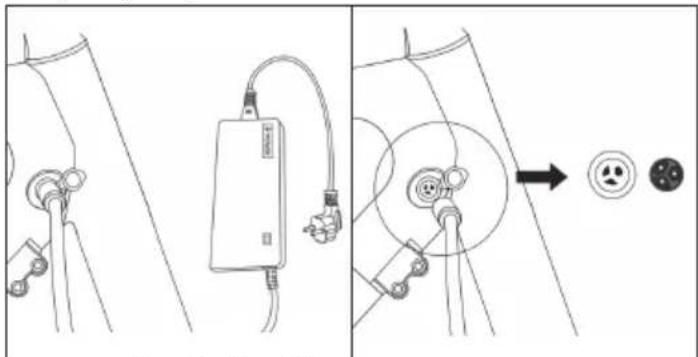

• Töltéskor csatlakoztassa először a töltőt a töltőcsatlakozóba, mielőtt a fali aljzathoz csatlakoztatná.
• Töltés közben a töltő jelzőfénye pirosan világít. Ez azt jelenti, hogy a töltés normális. Amikor a jelzőfény zöldre vált, a töltés befejeződött.

• Az akkumulátor töltéséhez csak az eredeti töltőt használja.
• A töltő rendelkezik túltöltés elleni védelemmel, ha az e-bike 100%-osan feltöltött, a töltő automatikusan leállítja a töltést.
• Dobja ki az akkumulátorokat és az elektromos kerékpárokat az Ön országában érvényes szabályozásoknak megfelelően.

Elemek

• Ne tegye ki az elemeket magas hömérsékletnek, és ne tegye öket olyan helyre, ahol a hömérséklet gyorsan növekedhet, pl. tüz közelében vagy közvetlen napfényben.
• Ne tegye ki az elemeket magas sugárzó hőnek, ne dobja őket tűzbe, ne szedje szét őket, és ne próbálja meg újratölteni a nem újratölthető elemeket. Az elemek szivároghatnak vagy felrobbanhatnak.
• Az elem tűzbe helyezése, illetve az elem mechanikus feldarabolása vagy felvágása robbanást okozhat
• Az elem rendkívül magas hömérsékletű helyen történő elhelyezése robbanást vagy gyúlékony folyadék vagy gáz szivárgását okozhatja.
• A rendkívül alacsony légnyomásnak kitett elem felrobbanhat vagy gyúlékony folyadék vagy gáz szivároghat belőle.
• FIGYELEM: Robbanás vagy a berendezés károsodásának veszélye, ha helytelen típusú akkumulátorokat használnak.
• Soha ne használjon különböző elemeket együtt, és ne keverje az új elemeket a régiekkel.
• Ne használjon a megadottól eltérő elemeket.

A készülék és az elemek ártalmatlanítása

• Ne dobja a készüléket vagy az elemeket a háztartási hulladék közé. A helyi jogszabályoknak megfelelően vigye a készüléket az elektromos és elektronikus berendezések újrahasznosítására kijelölt gyűjtőhelyre. Ezzel segíti az erőforrások megóvását és a környezet védelmét.
• A legtöbb EU tagország törvényileg szabályozza az elemek ártalmatlanításának módját. Újrahasznosítási szimbólum található az elektromos berendezéseken, a csomagoláson és az elemeken, emlékeztetve a felhasználókat arra, hogy megfelelően ártalmatlanítsák ezeket a tárgyakat. A felhasználóknak kötelezően a meglévő, használt készülékeket és elemeket begyűjtő helyeket kell használniuk. Bővebb információért forduljon a forgalmazó helyi hatóságokhoz.

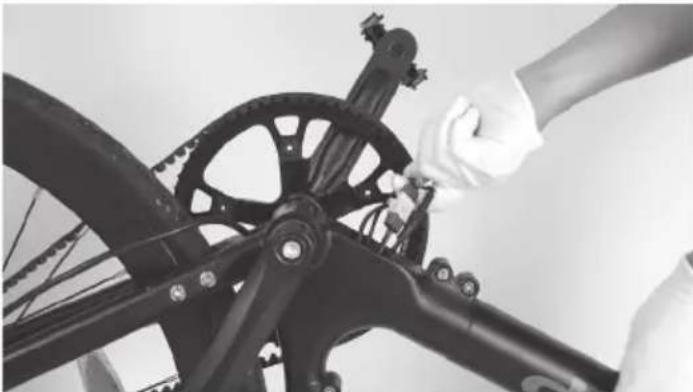

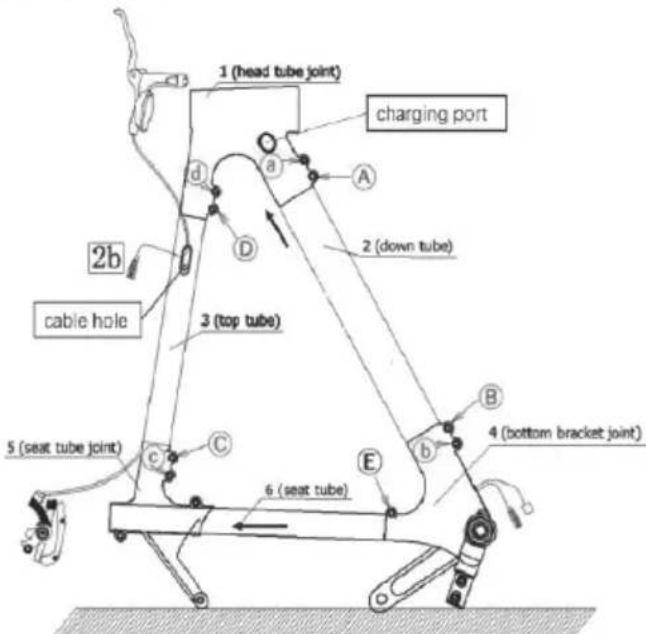

Akkumulátor eltávolítása a kidobáshoz

- Az akkumulátor a váz alsó csövében található. Mindkét csőoldalon forró olvadékú ragasztó van az akkumulátor és a kábel rögzítéséhez. Az akkumulátor eltávolításához kérjük, távolítsa el az összes csavart a kerékpár vázáról, és vegye le az alsó csövet.

CE nyilatkozat:

• Az alábbiakban a Sharp Consumer Electronics Poland sp. z o.o. kijelenti, hogy ez a készülék megfelel a RED, azaz 2014/53/EU irányelv alapvető követelményeinek és egyéb vonatkozó előírásainak.
• Az EU megfelelőségi nyilatkozat teljes szövege elérhető a link követésévelwww.sharpconsumer.com majd belépve a modellje letöltési szekciójába és kiválasztva a "CE nyilatkozatok" opciót.

Gyors használatba vételi útmutató (ez a dokumentum)

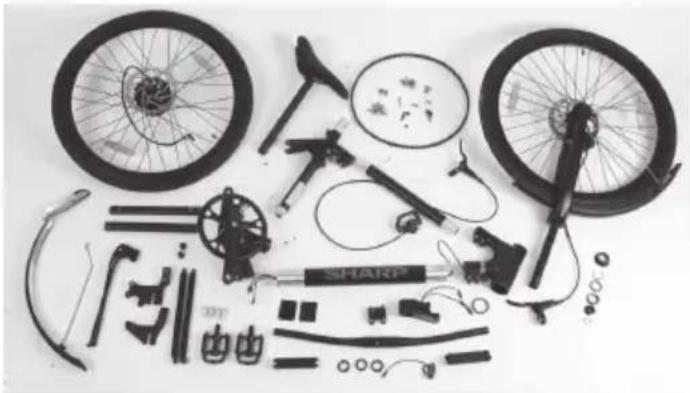

E-bike alkatrészek

• 1 × Váz és Hátsó Kerék
• 1 × Elülső kerék
- 1 × átmenőtengely
- 1 × Kormány
• 1 × Nyereg és Nyereg Csö
• 2 × Sárvédő
- 1 × Lábtartó

Tartozékok doboza

• 5 × Bowden fék
  • 1 × töltö
  • 1 × Kézikönyv
• 3 × Allen kulcs
  • 3 × Nyitott végű villáskulcs
  • 1 × Phillips csavarhúzó

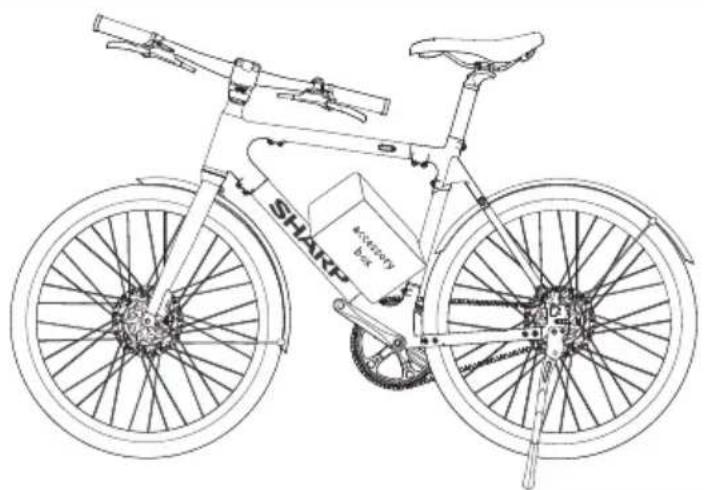

Tartozékok doboza

(Hivatkozzon 1az 1. oldalon)

Kerékpár alkatrészek

(Hivatkozzon 2az 1. oldalon)

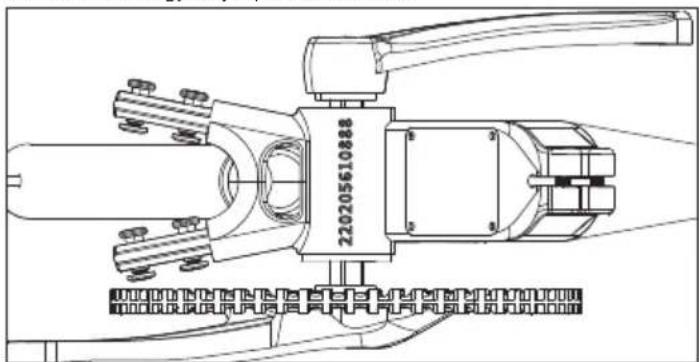

Kerékpár vázszáma

A kerékpár vázszáma a hajtómű alján található, ahogy az ábrán is látható. Ez az egyedi azonosítója az Ön e-biciklijének. Amikor a biciklijét ellopták, a sorozatszám adja a legnagyobb esélyt a visszaszerzésére. Jó ötlet lenne valahova leírni vagy fényképet készíteni róla.

Az E-bike összeszerelése

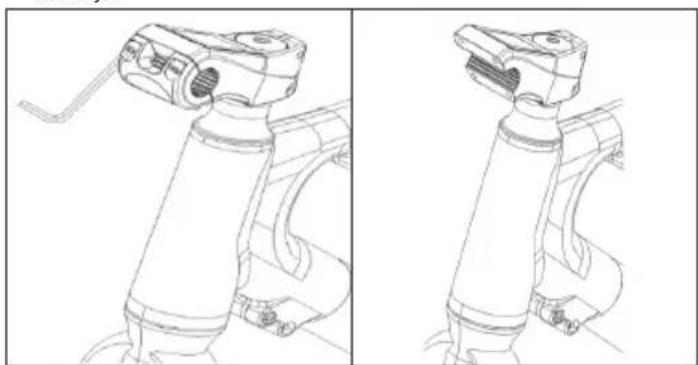

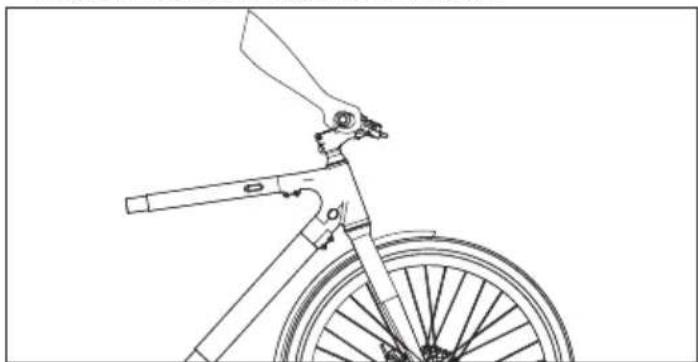

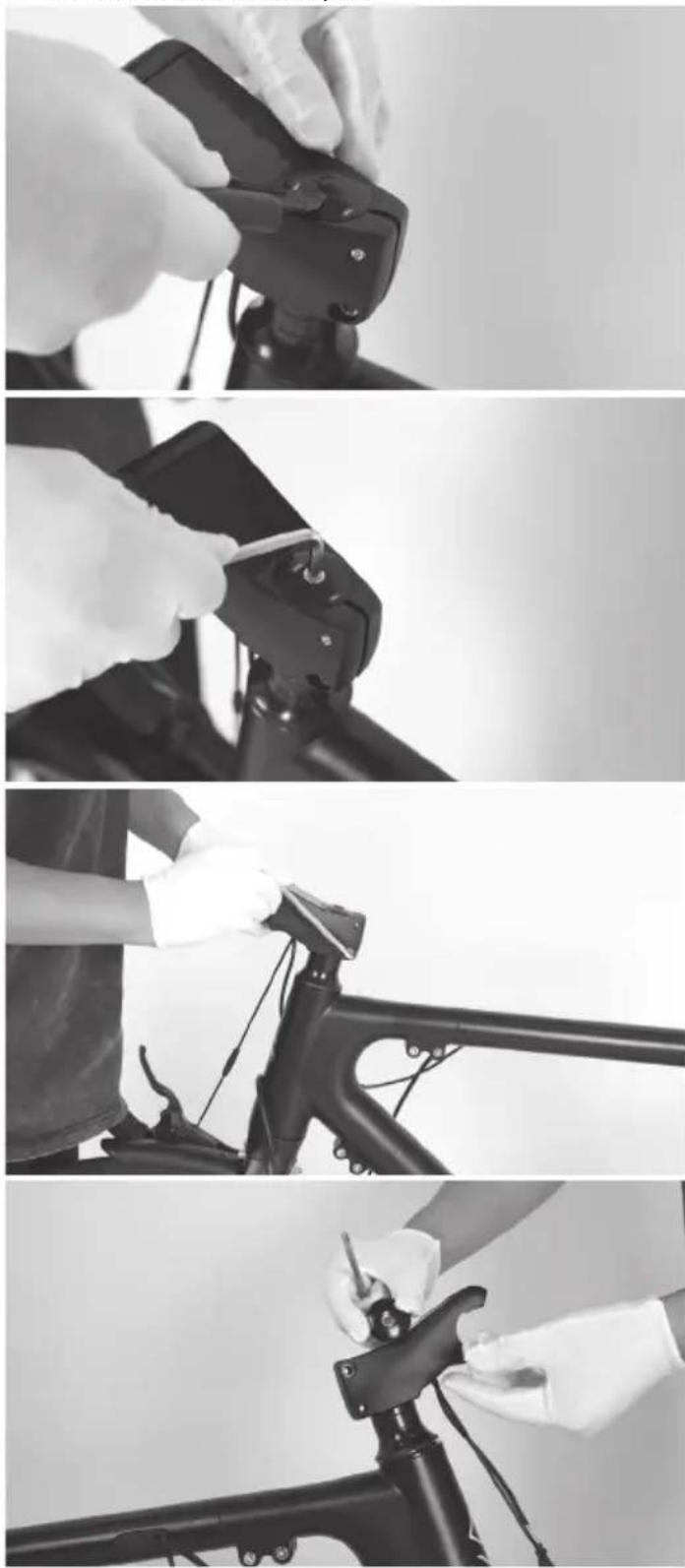

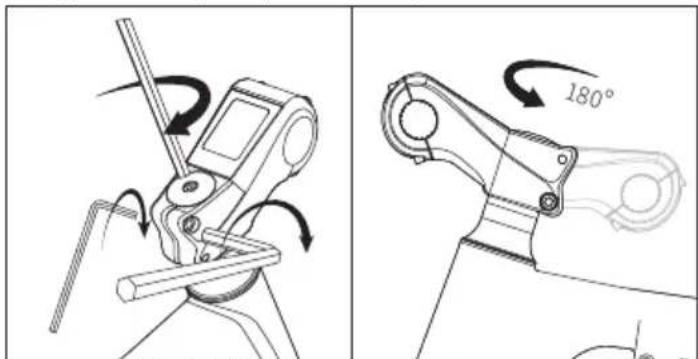

1. LÉPÉS: Szerelje fel és állítsa be a kormányt

a. Távolítsa el a gumidugót a szár tetejéről.
b. Lazítsa meg a száron található két csavart és a szár tetején lévő hosszú csavart egy 5 mm-es Allen kulccsal, majd fordítsa el a kijelzőt 180 fokkal, ahogy az a [1-1] és [1-2] ábrán látható.
c. Húzza meg újra a csavarokat.
d. Helyezze vissza a gumikupakot a szár tetejére.

Győződjön meg róla, hogy a csavar nyomatéka a tetején körülbelül 4-6 N·m. Győződjön meg róla, hogy az oldalakon lévők nyomatéka körülbelül 10-12 N·m.

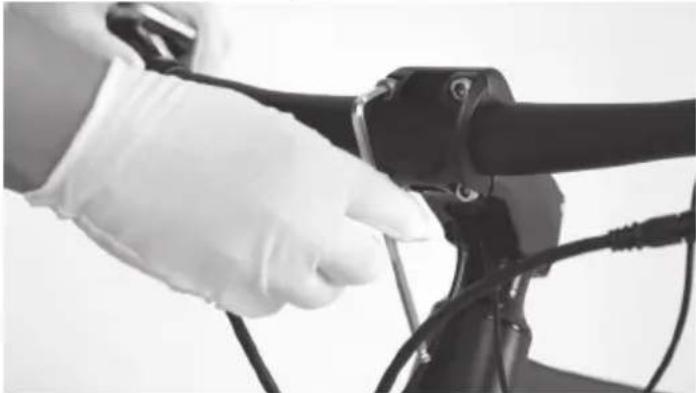

a. Lazítsa meg a kormánycsap rögzítőjén lévő négy csavart óramutató járásával ellentétes irányban egy 5 mm-es Allen kulccsal, majd távolítsa el a csavarokat és az első borítót, ahogy az a [1-3. ábra] és [1-4. ábra] mutatja.

b. Helyezze a kormányt a szártok közepére, amikor a felhasználó a nyeregben van, és győződjön meg róla, hogy helyesen van-e orientálva. A vezérlögombok a bal oldalon. Szerelje vissza az első fedőt és húzza meg a csavarokat biztonságosan, de nem teljesen.

c. Tolja el a kormányt balra és jobbra, hogy középre állítsa; forgassa meg őket enyhén, hogy a fékkarok lefelé mutassanak. Ezután fokozatosan húzza meg a csavarokat A-B-C-D sorrendben, ahogy a [1-5. ábra] mutatja.

MEGJEGYZÉS: Győződjön meg róla, hogy az ABCD csavarok nyomatéka körülbelül 6-8 N·m.

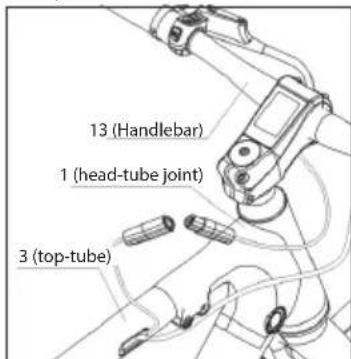

2. LÉPÉS: Kábelkezelés

a. Csatlakoztassa a kijelző szenzor kábelt, ahogy a [2-1. ábra] és a [2-2. ábra] mutatja.
b. Adjon hozzá kábelcsatokat a kábelek kezeléséhez.

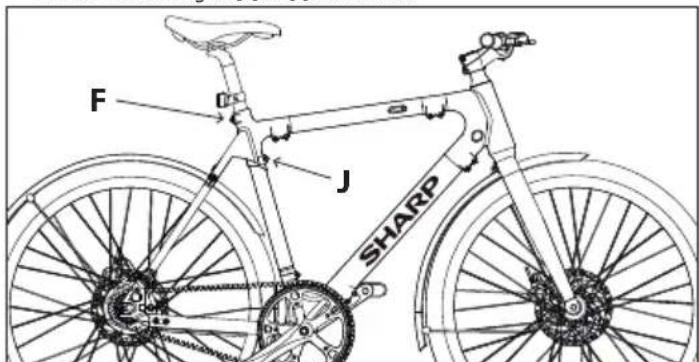

3. LÉPÉS: Szerelje fel az ülést

a. Lazítsa meg a [F] és [J] csavarokat óramutató járásával ellentétesen egy 5 mm-es Allen kulccsal, helyezze be a nyeregrudat a keretbe, ahogy az a [3-1. ábra] mutatja.
b. Állítsa be a nyereg magasságát a megfelelő magasságra. Ne lépje túl a nyereg maximális magasságkorlátját, ahogy az a [3-2. ábra] mutatja. Ezután húzza meg az [F] és [J] csavarokat.

MEGJEGYZÉS: Győződjön meg róla, hogy az [F] és [J] csavarok nyomatéka körülbelül 20 N·m

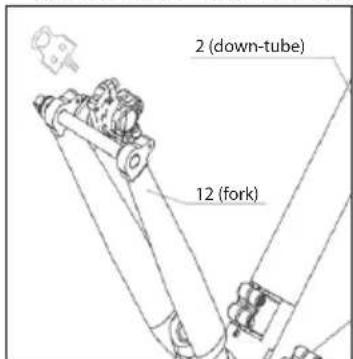

4. LÉPÉS: Szerelje fel az első kereket

Az első kerék felszerelése előtt fordítsa fel az e-biciklit.

a. Húzza le a műanyag lapkát a féknyeregéről, ahogy a [4-1. ábra] mutatja..
b. Használjon 15 mm-es nyitott végű kulcsot a csavarok lazításához és sorrendben, ahogy a [4-2. ábra] mutatja, majd távolítsa el az első villa védőt.
c. Helyezze a első kereket a első villa részbe, ügyelve arra, hogy a tárcsát óvatosan illessze be a féknyergek közé, ahogy az a [4-3. ábra] mutatja.
d. Helyezze be a gyorskioldó kart a tárcsa oldalról, amennyire csak tudja. Szükség lehet a első kerék enyhe beállítására, hogy a gyorskioldó kar zökkenőmentesen áthaladhasson. Csavarja be óramutató járásával megegyező irányba, amíg szorosnak érzi, ahogy azt a [4-4. ábra] mutatja.
e. Zárja le a gyorskioldó kart, ahogy a [4-5. ábra] mutatja. Sokkal jobb, ha a gyorskioldó kart felfelé mutatva, az első karra igazítva helyezi el.

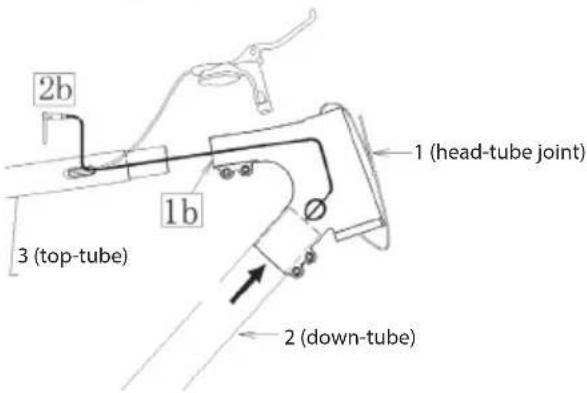

2 (down-tube) 12 (fork)

Ha nincs feszültség a gyorskioldó kar elzárásakor, akkor szorosabban kell húznia.

Ez a lépés nagyon fontos és a biztonságos közlekedéshez kapcsolódik. Ha nem tudja a telepítést a szükséges módon elvégezni, kérjen szakember segítségét.

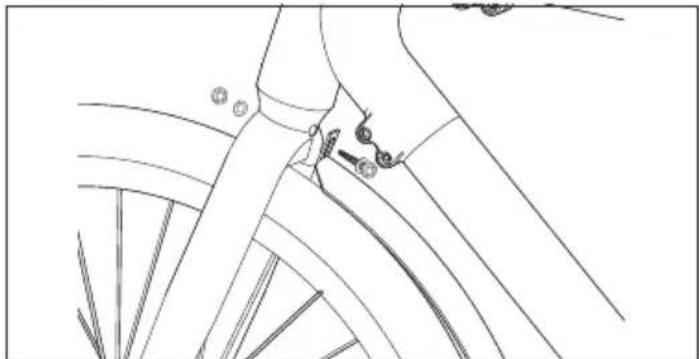

5. LÉPÉS: Szerelje fel az első sárvédőt

a. Használjon 10 mm-es nyitott végű kulcsot a sárvédő csavar anyjának lazításához az első villa hídján belül, majd távolítsa el a csavart és az anyát.
b. Miután igazította a sárvédőt a csavarlyukhoz, húzza meg újra a rögzítő csavarokat, hogy rögzítse azt az első villára, ahogy azt a [5-1. ábra] mutatja.
c. Miután megerősítette, hogy az első sárvédő igazodik a csavarlyukhoz, használjon 5 mm-es Allen kulcsot a csavar behajtásához és egy 10 mmes nyitott végű kulcsot a másik oldalon lévő anya újra meghúzásához. Ne felejtse el a távtartókat.
d. Miután meghúzta a felső konzolt, használjon 4 mm-es Allen kulcsot a 2 csavar eltávolításához az első villa alján. Ezután igazítsa a első sárvédő lábait a szerelési lyukakkal az első villa alján, ahogy azt a [5-2. ábra] és [5-3. ábra] mutatja, majd húzza meg újra a csavarokat körülbelül 3-5 N·m·ig.

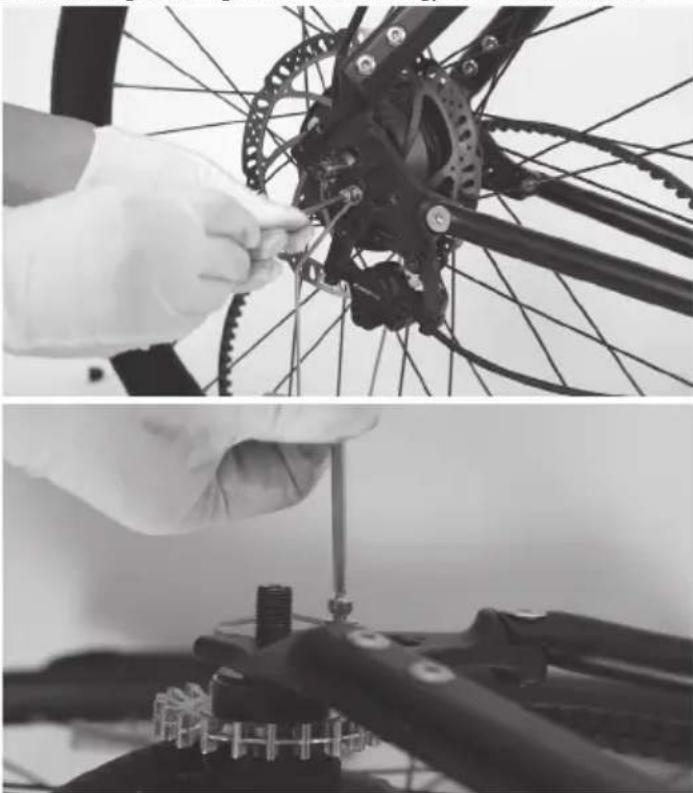

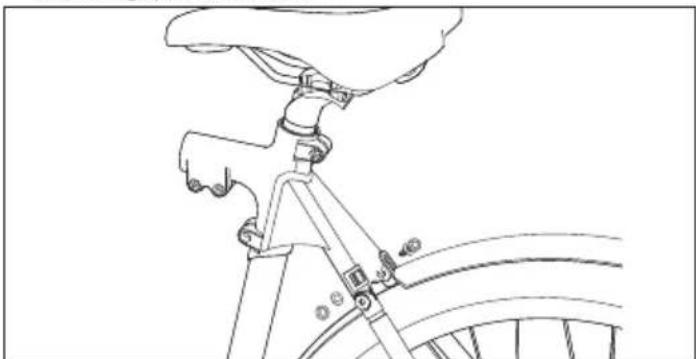

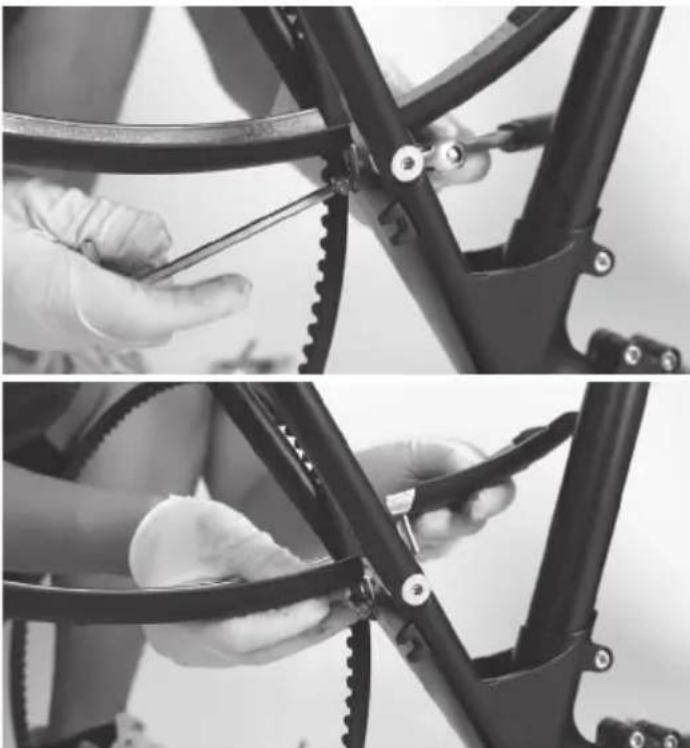

6. LÉPÉS: Szerelje fel a hátsó sárvédőt

a. Használjon egy 10 mm-es nyitott végű kulcsot a sárvédő csavar anyjának lazításához a nyeregcső csatlakozásánál, majd távolítsa el a csavart és az anyát.
b. Miután igazította a sárvédőt a csavarlyukhoz, húzza meg újra a rögzítő csavarokat, hogy rögzítse azt az ülöcső csatlakozóhoz, ahogy az a [6-1. ábra] mutatja.
c. Miután megerősítette, hogy az első sárvédő egybeesik a csavarlyukkal, használjon egy 5 mm-es Allen kulcsot a csavar behajtásához, és egy 10 mm-es nyitott végű kulcsot a másik oldalon lévő anya újrakeményítéséhez 4-6 N·m nyomatékra. Ne felejtse el a távtartókat.
d. A felső konzol rögzítése után használjon 4 mm-es Allen kulcsot a 2 csavar eltávolításához a kiömlönél. Ezután igazítsa a sárvédő lábait a szerelési lyukakkal, ahogy azt a [6-2] és [6-3] ábrák mutatják, majd húzza meg újra a csavarokat.

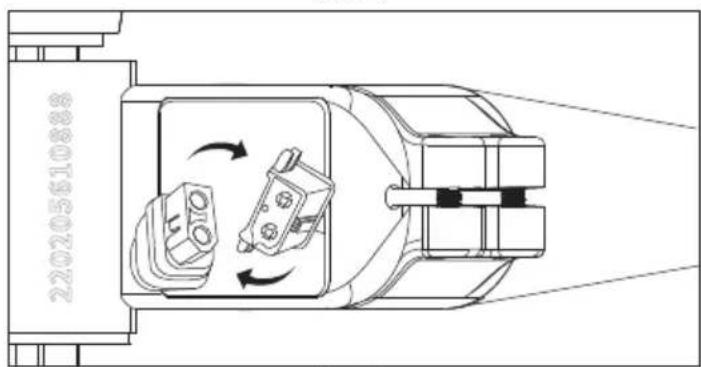

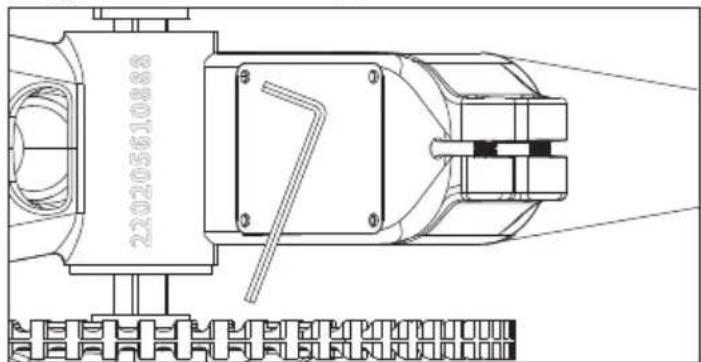

7. LÉPÉS: Csatlakoztassa a kábelt

Fordítsa fel a biciklijét.

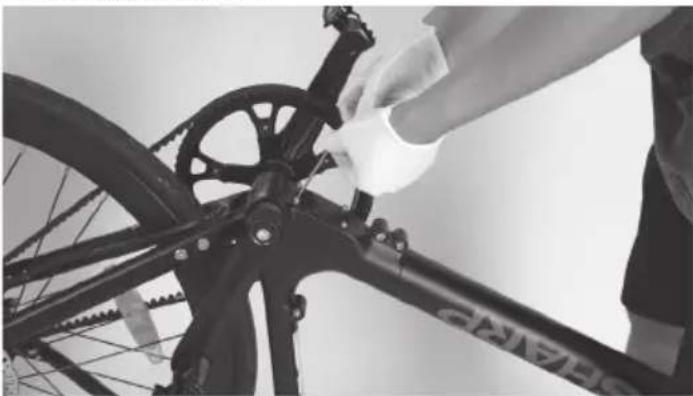

a. Lazítsa meg az alsó konzol melletti borítón lévő négy csavart óramutató járásával ellentétes irányban egy 3 mm-es Allen kulccsal, majd távolítsa el a csavarokat és a borítót, ahogy az a (5-1. ábra) mutatja.
b. Csatlakoztassa a kábelt az akkumulátor és a vezérlő között, ahogy az [7-2. ábra] mutatja.
c. Tegye vissza a fedöt és húzza meg újra a csavarokat.

220205610888

Ábra 7-1

220205510888

Ábra 7-2

8. LÉPÉS: Szerelje fel a pedálokat

a. Használja a 15 mm-es kulcsot a pedálok felszereléséhez, ahogy az [8-1. ábra] mutatja.

Ellenőrizze mindkét pedál végkupakját, hogy azonosítsa a bal és a jobb pedált. Kérjük, vegye figyelembe, hogy a jobb pedál óramutató járásával megegyező irányban húzódik meg, míg a bal pedál óramutató járásával ellentétes irányban.

Győződjön meg róla, hogy a nyomaték 18 N·m.

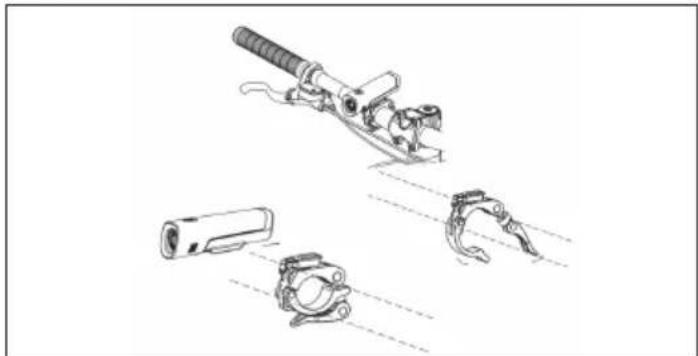

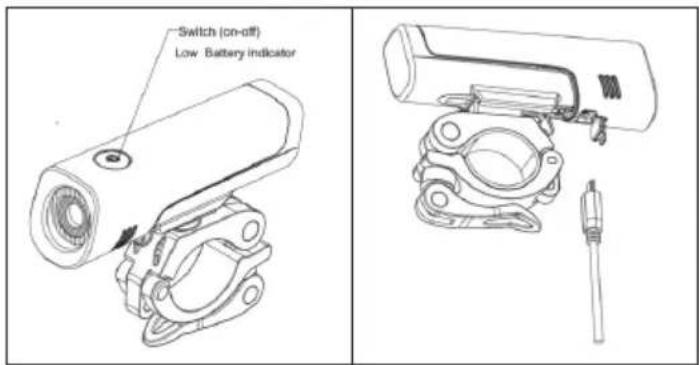

9. LÉPÉS: Szerelje fel a lámpákat, reflektort, stb.

a. Szerelje fel a első lámpát a kormányra, ahogy az a [9-1. ábra] mutatja.
b. Szerelje fel a hátsó lámpát a nyeregrúdra, ahogy azt a [9-2. ábra] mutatja.
c. Szerelje fel az első visszaverőt és a csengöt a kormányra, ahogyan azt a [9-3. ábra] mutatja.

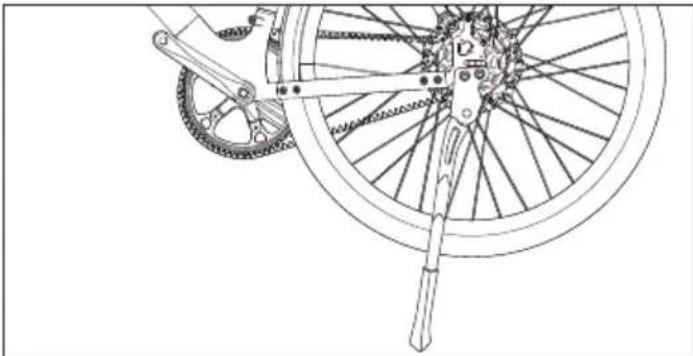

10. LÉPÉS: Szerelje fel a kitámasztót

a. Lazítsa meg a csavarokat és alátéteket, majd távolítsa el őket a váltófülról, ahogy azt a [10-1. ábra] mutatja.
b. Használjon 5 mm-es Allen kulcsot a kickstand rögzítéséhez a kiömlönél, majd húzza meg újra a csavarokat 10-12 N·m nyomatékkal.

Kerékpár gumi felfújása

A gumik felfújásához szüksége lesz:

Biciklipumpa Presta szelep kompatibilitással vagy

Presta szelep adapter (ha a pumpája nem rendelkezik beépített Presta szelepfejjel) nem tartozék.

Hogyan fújjuk fel a gumit

a. Ha pumpája kettős fejjel rendelkezik (mind Presta, mind Schrader szelepekhez illeszkedik), győződjön meg róla, hogy Presta szelepekhez van beállítva. Ha a pumpája nem kompatibilis a Presta-val, szüksége lesz egy Presta szelep adapterre. Csavarja az adaptert a pumpafejre.
b. A kerékpáron lazítsa meg a Presta szelep tetején lévő kis anyát az óramutató járásával ellentétes irányban. Ez lehetővé teszi a szelep megnyitását és a levegő beáramlását a gumiabroncsba.
c. Nyomja le a Presta szelepet, hogy egy kis mennyiségű levegőt engedjen ki. Ez segít biztosítani, hogy a szelep ne ragadjon be, és lehetővé teszi a pumpa megfelelő működését.
d. Nyomja rá a pumpát a Presta szelepre amennyire csak tudja.
e. Ha szivattyúján van kar, fordítsa lefelé, hogy rögzítse a szivattyúfejet a Presta szelepre. Ez légtömör zárást hoz létre.
f. Kezdje el a levegőt a gumiabba pumpálni.
g. Amint elérte a kívánt gumi nyomást, szakítsa meg a pumpafej kapcsolatát a kar elengedésével vagy kicsavarásával.
h. Tekerje be az óramutató járásával megegyező irányban a Presta szelep tetején lévő kis anyát, hogy bezárja azt.

Hogyan használja az E-biciklit

Teljesen töltse fel az akkumulátort az első használat előtt.

Hogyan töltsük

a. Nyissa ki a gumi fedőt és dugja be a töltőt az e-bike töltőportjába [11-1. ábra]. Győződjön meg róla, hogy a töltőport az adott irányban van, ahogy az a [11-2. ábra] mutatja.
b. Dugja be a töltöt a fali aljzatba.
c. Amikor az akkumulátort a töltőhöz csatlakoztatja, az akkumulátor töltése megkezdődik, és a töltő töltésjelzője pirosra vált.
d. Miután a töltés befejeződött, a töltési jelző zöldre vált. Vegye ki az akkumulátortöltöt, amikor teljesen feltöltődött.
e. Zárja le a gumi sapkát a töltés után.

Hogyan indítsunk el egy E-biciklit

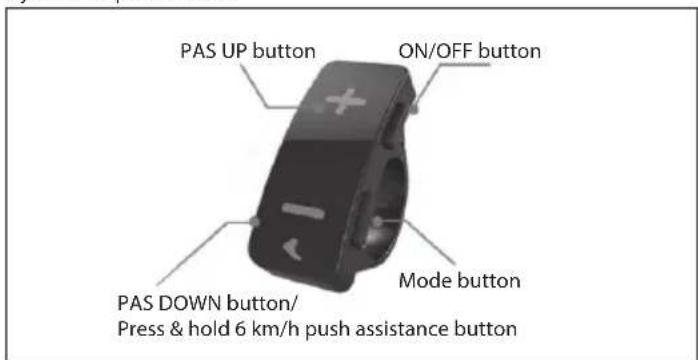

BE/KI

Nyomja meg és tartsa lenyomva a be-/kikapcsoló gombot 3 másodpercig a kijelző bekapcsolásához.

PAS UP button ON/OFF button Mode button PAS DOWN button/ Press & hold 6 km/h push assistance button

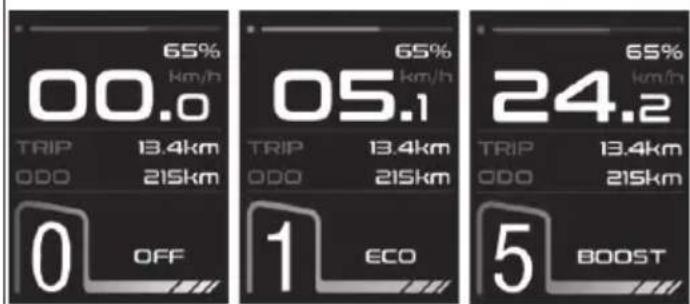

Pedálsegítési szint

A motor öt kerékpársegítő modellt kínál: ECO, NORMAL, TOUR, POWER, BOOST. Röviden nyomja meg a Fel vagy Le gombot a pedálsegítő szint váltásához.

65% 00.0 TRIP 13.4km ODO 215km 0 OFF 65% 05.1 TRIP 13.4km ODO 215km 1 ECO 65% 24.2 TRIP 13.4km ODO 215km 5 BOOST

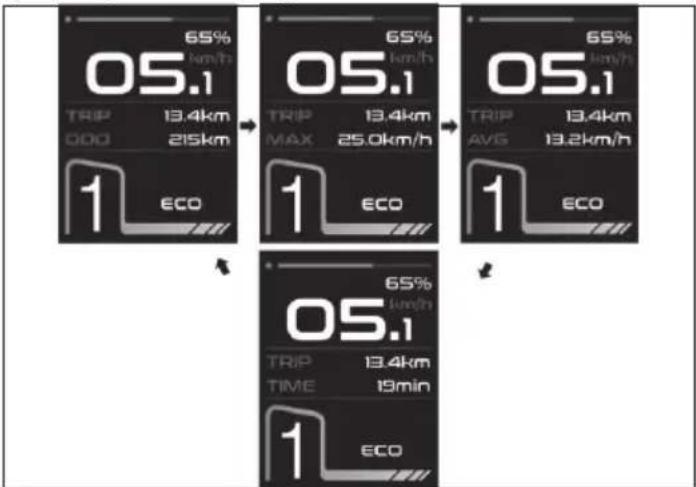

Alapértelmezés szerint a kijelző a valós idejű sebességet (km/h), az egyedi megtett távolságot (km), és az összes megtett távolságot (km) mutatja. Nyomja meg röviden a MODE gombot a váltáshoz.

05.1 65% TRIP 13.4km ODG 215km 1 ECO 05.1 65% TRIP 13.4km MAX 25.0km/h 1 ECO 05.1 65% TRIP 13.4km AVG 13.2km/h 1 ECO 05.1 65% TRIP 13.4km TIME 19min 1 ECO

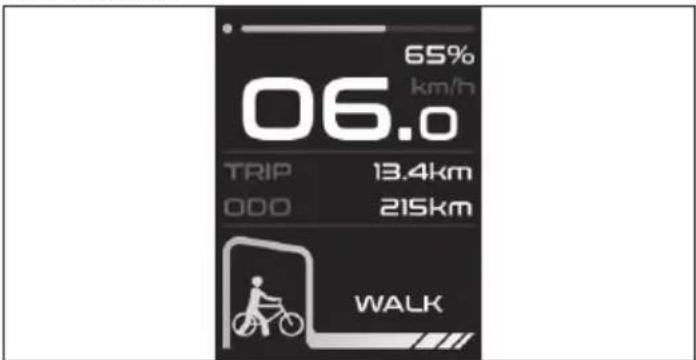

Sétáló segítség

A Down gomb 3 másodpercig tartó megnyomásával aktiválható a Gyaloglás-segítő mód. Az e-bike ekkor automatikusan legfeljebb 6 km/h sebességgel halad.

65% 06.0 km/h TRIP 13.4km ODO 215km WALK

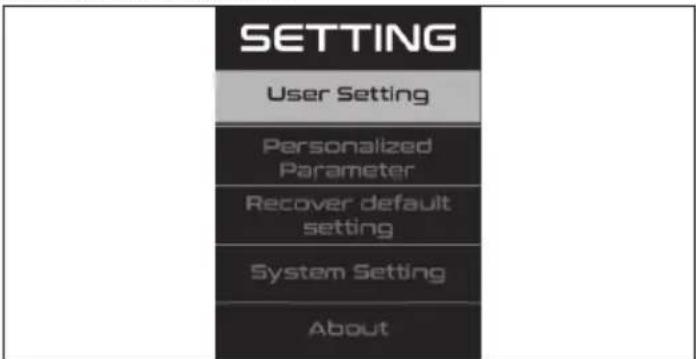

Beállítások Menü

Nyomja meg és tartsa lenyomva a Mód gombot 2 másodpercig, majd lépjen be a Beállítások felületre.

SETTING User Setting Personalized Parameter Recover default setting System Setting About

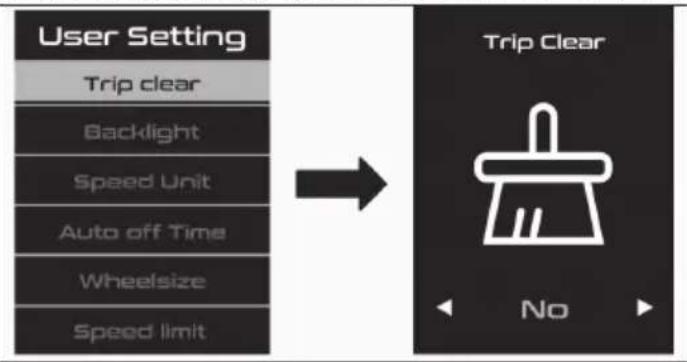

Hogyan állítsuk be

Nyomja meg a FEL vagy LE gombot a váltáshoz, és a Mód gombot a mentéshez.

Ha kész, nyomja meg a Mód gombot, hogy visszatérjen a fő beállítási menübe.

Ha egy percig nincs tevékenység, automatikusan kilép a beállítási oldalról.

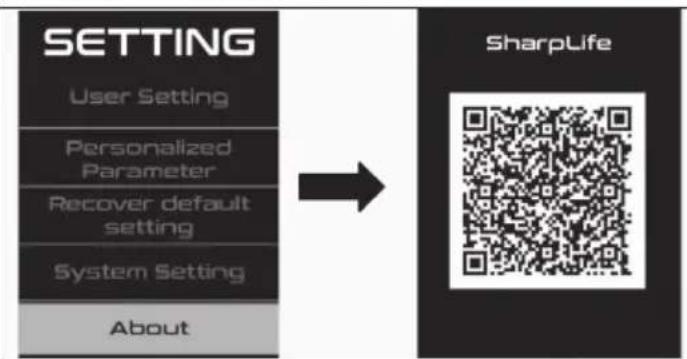

Csatlakozás a SHARP Life APP-hoz

Nyomja meg és tartsa lenyomva a Mód gombot 2 másodpercig, majd lépjen be a Beállítások felületre.

Válassza ki a "Rólunk" opciót és olvassa be a QR-kódot, hogy letöltse a SHARP Life alkalmazást a telefonjára. Ezután kapcsolja össze a kedvenc e-biciklijét a telefonjával az alkalmazáson keresztül.

Hibakód

Ha valami hiba van az elektromos rendszerrel, hibakódot jelenít meg a kijelzön. Ne habozzon kapcsolatba lépni szervizközpontunkkal a problémák elháritása érdekében.

Itt találhatók a hibakódok definíciói.

Hibakód Meghatározás
21 Rendellenes áram
23 A motor fázishibás
24 Motor Hall jelzés hiba
30 Kommunikációs probléma

Hogyan használja a lámpákat

Hogyan töltsük

a. Nyissa ki a gumi fedőt, és csatlakoztassa a lámpát a mellékelt USB kábellel egy áramforráshoz.

b. A töltés befejeződik, amikor a jelzőfény zöldre vált.

c. Zárja le a gumi sapkát a töltés után.

Hogyan használja az első lámpát

Nyomja meg a gombot, hogy bekapcsolja a fényt.

Nyomja meg a gombot a fényerő csökkentéséhez. Nyomja meg újra a fény kikapcsolásához.

Hogyan használja a hátsó lámpát

Nyomja meg a gombot a fény be- vagy kikapcsolásához.

SHARP Life alkalmazás

Adja hozzá a SHARP Life alkalmazást mobileszközéhez, hogy élvezhesse a további funkciók jelentette előnyöket. Ez magában foglalja a következőket: ü Sebességfigyelés a készüléken.

ü A sebesség/távolság mértékegységének megváltoztatása kilométer és mérföld között.

Kattintson az "[Add Device]" gombra, amikor az e-bike be van kapcsolva, és a Bluetooth ikon villog a kijelzön.

Az eszköze automatikusan keresni fogja az Ön e-biciklijét. Győződjön meg róla, hogy a Bluetooth funkció engedélyezve van a telefonján.

Engedélyezze a helymeghatározási szolgáltatásokat, ha azt kérik.

Ha a készüléket megtalálta, a Bluetooth párosítás befejeződik.

MEGJEGYZÉS:

Ha új fiókkal szeretne csatlakozni az e-biciklihez, két lehetősége van:

1. Távolítsa el a készüléket az előző fiókból.

2. Nyomja meg és tartsa lenyomva egyszerre az 'i' Mód és a '-' gombot 2 másodpercig, hogy megszüntesse a kijelző Bluetooth kapcsolatát, majd ezután az új fiók csatlakozhat hozzá.

Adja hozzá az e-biciklijét az alkalmazáshoz.

Szétszerelési utasítások

1. LÉPÉS: Távolítsa el a kormányt

a. Csatlakoztassa le a kijelző és a segítő kapcsoló kábeleit.
b. Távolítsa el az előlap négy csavarját óramutató járásával ellentétes irányban egy 5 mm-es Allen kulccsal.
c. Távolítsa el a fedőt.
d. Ezután távolítsa el a kormányt.

2. lépés: Távolítsa el a szárat és a kijelzőt

a. Távolítsa el a gumidugót a szár tetejéről.
b. Lazítsa meg a száron található két csavart és a szár tetején lévő hosszú csavart egy 5 mm-es Allen kulccsal.
c. Ezután távolítsa el a szárat és a kijelzőt.

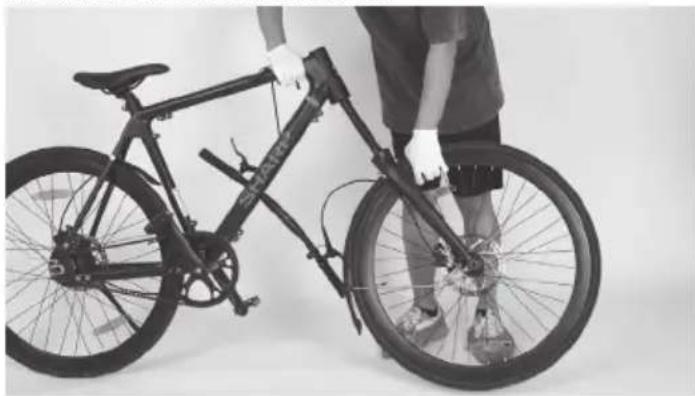

3. lépés: Távolítsa el az előszárat és az első kereket

Távolítsa el az előszárat és az első kereket.

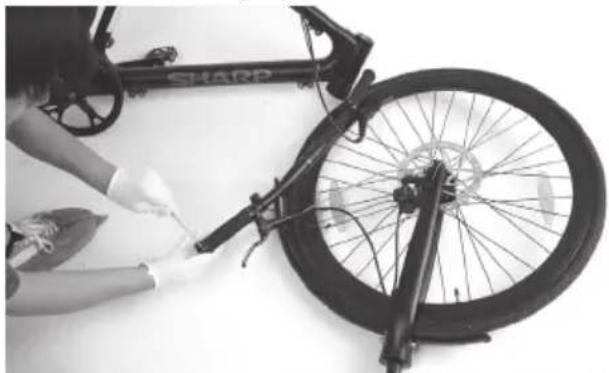

4. Lépés: Távolítsa el a markolatot

a. Lazítsa meg a markolaton lévő csavarokat egy 3 mm-es Allen kulccsal.
b. Ezután távolítsa el a fogantyút.

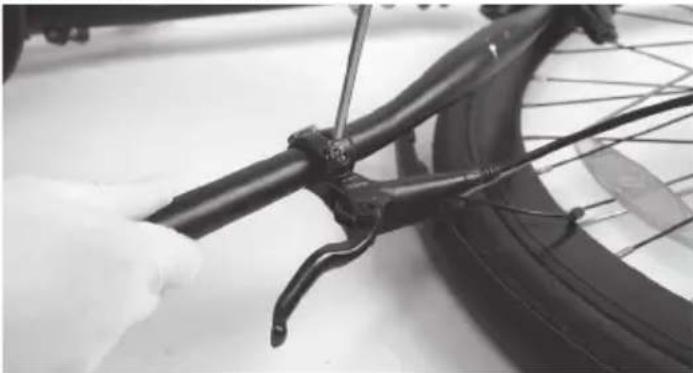

5. Lépés: Távolítsa el a fékkart

a. Lazítsa meg a fékkaron lévő csavarokat egy 5 mm-es Allen kulccsal. b. Ezután távolítsa el a fékkart.

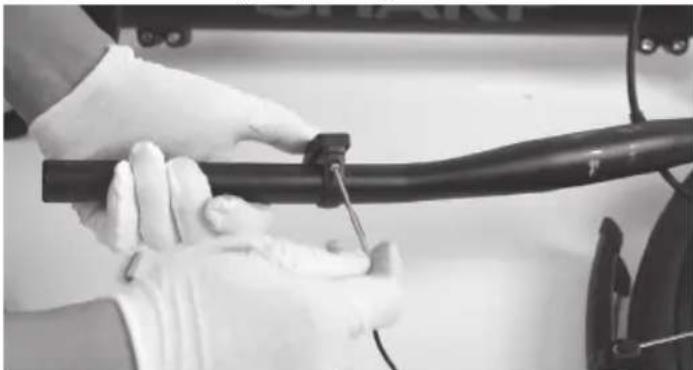

6. Lépés: Távolítsa el az asszisztens kapcsolót

a. Lazítsa meg a fékkaron lévő csavart egy 5 mm-es Allen kulccsal. b. Ezután távolítsa el a segéd kapcsolót 2,5 mm-es Allen kulccsal.

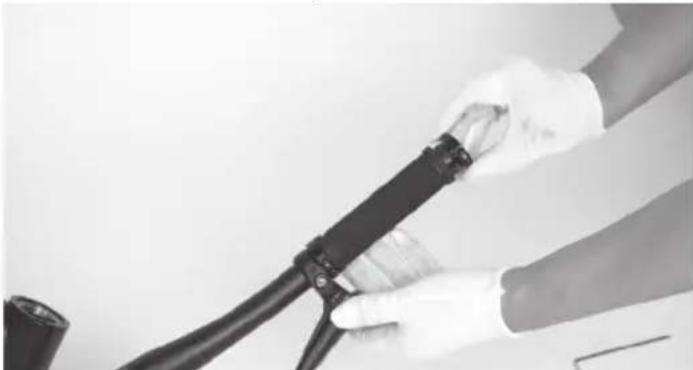

7. LÉPÉS: Távolítsa el a másik oldali fékkart

a. Ismételje meg a 4. és 5. lépést a kormány másik oldalán. b. És ezután távolítsa el a kormányt a bicikliről.

8. lépés: Távolítsa el az alsó konzol melletti borítót

a. Fordítsa fel a biciklit. b. Lazítsa meg az alsó konzol melletti borítón lévő négy csavart óramutató járásával ellentétes irányban egy 3 mm-es Allen kulccsal.
c. Ezután távolítsa el a fedőt.

9. lépés: Húzza ki a kábeleket

Szakítsa meg a kapcsolatot az akkumulátor és a motor közötti kábellel.

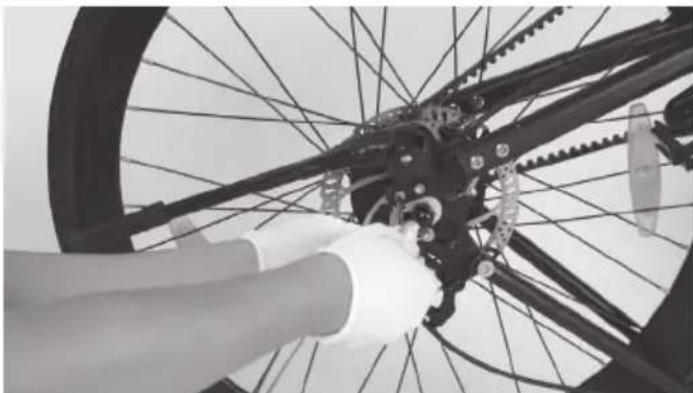

10. lépés: Távolítsa el a kitámasztót

a. Lazítsa meg a kitámasztón lévő csavarokat egy 5 mm-es Allen kulccsal. b. Akkor távolítsa el a kitámasztót.

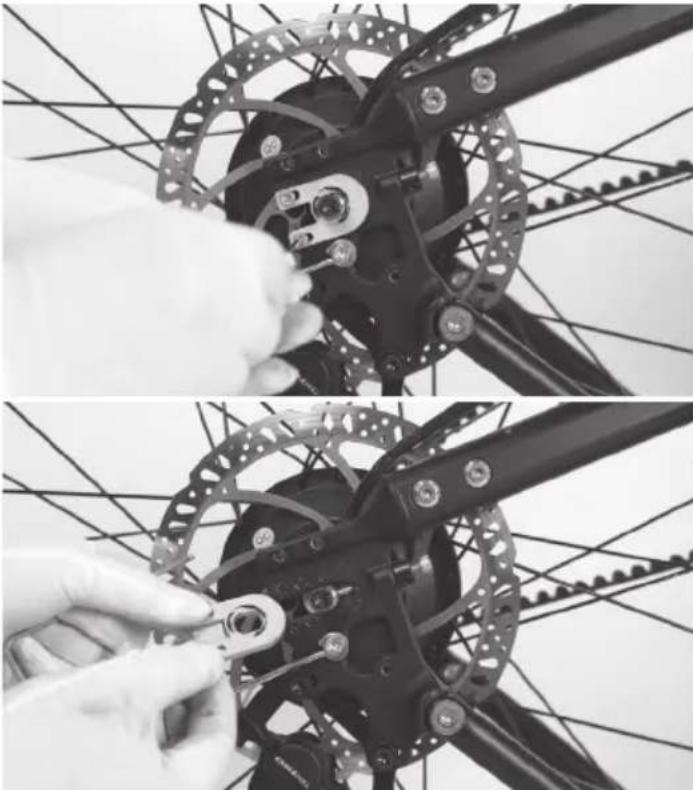

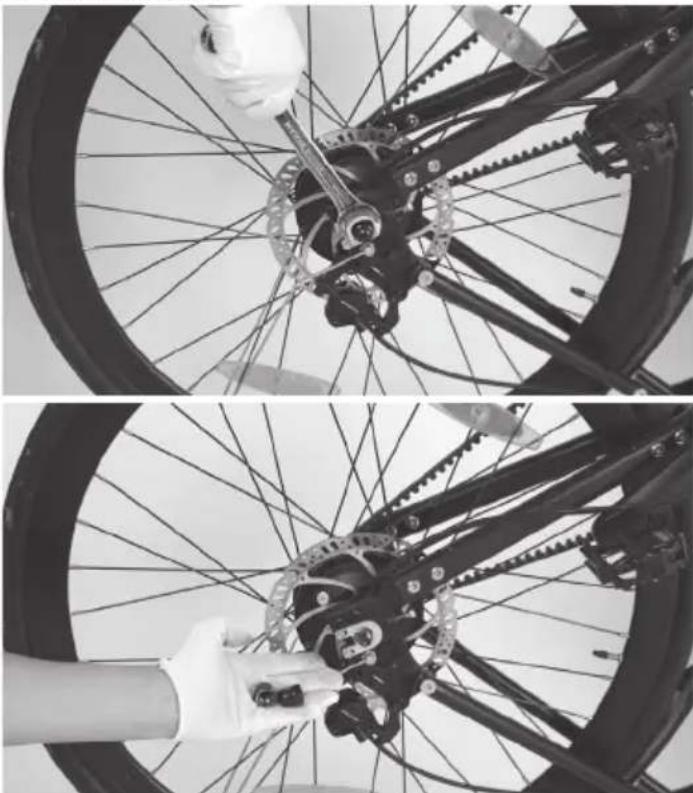

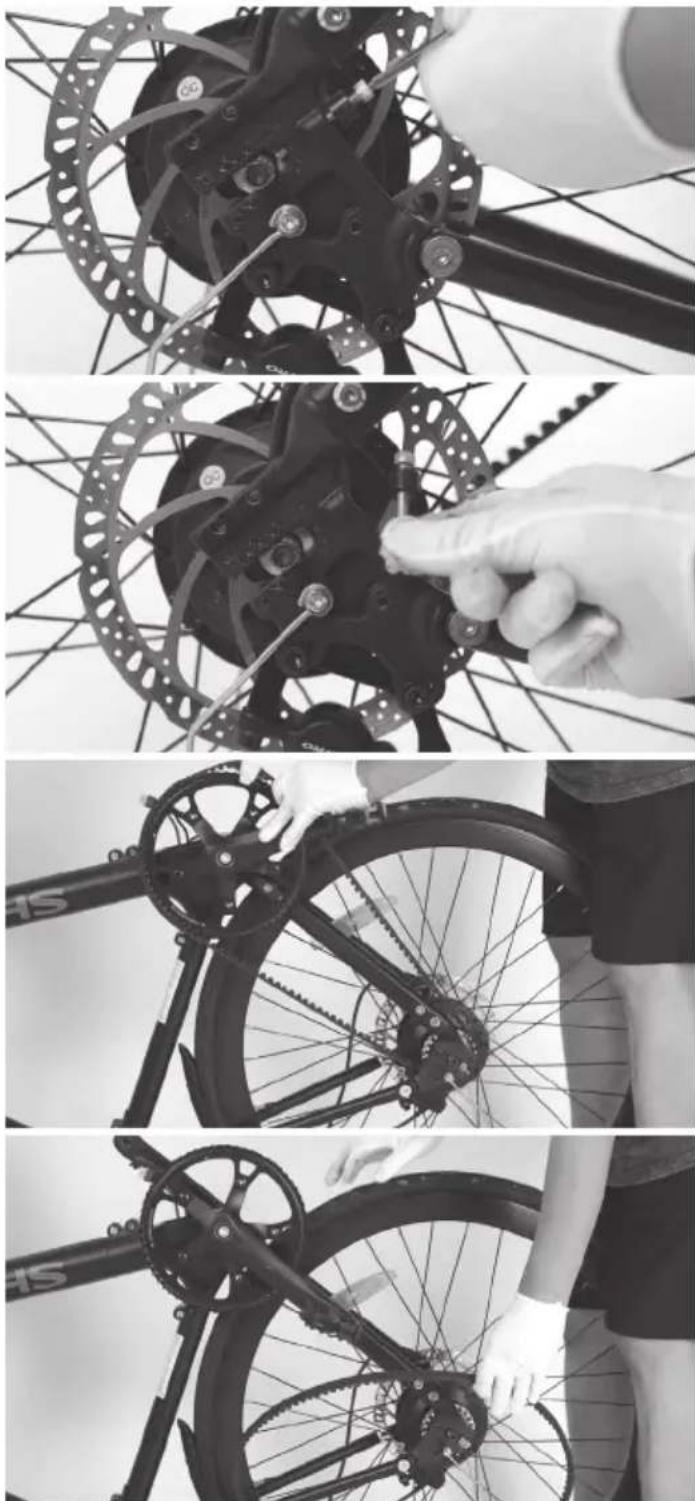

11. lépés: Távolítsa el az övet

Lazítsa meg a hátsó agy végzáróit egy 19-es nyitott végű villáskulccsal. Ezután távolítsa el öket.

Lazítsa meg az R-tömítések csavarjait egy 3 mm-es Allen kulccsal. Ezután távolítsa el öket.

Lazítsa meg a csavarokat a kiömlönél egy 4 mm-es Allen kulccsal. Ezután távolítsa el öket.

Most már könnyedén eltávolíthatja az övet.

12. LÉPÉS: Szerelje le a hátsó sárvédőt

a. Lazítsa meg a villa végén lévő csavarokat egy 4 mm-es Allen kulccsal.

b. Használjon egy 5 mm-es Allen kulcsot a csavar megnyomásához. Lazítsa meg a másik oldalon lévő anyát egy 10 mm-es nyitott végű kulccsal.

c. Ezután távolítsa el a hátsó sárvédöt.

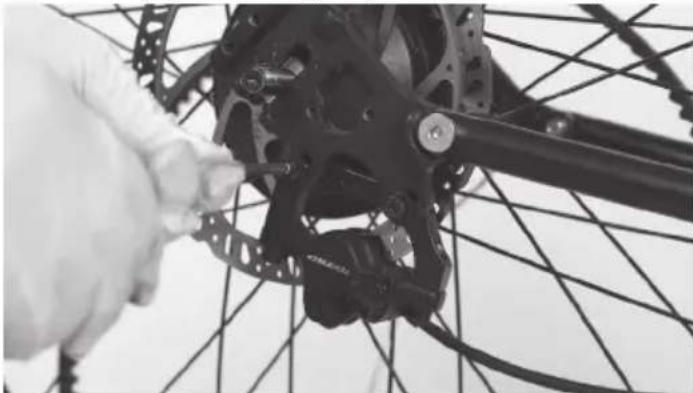

13. LÉPÉS: Távolítsa el a kábelburkolatot, a hátsó féknyerget és a hátsó kereket

a. Lazítsa meg a 2 Philips csavart, majd távolítsa el a kábelborítót.
b. Lazítsa meg a csavarokat egy 5 mm-es Allen kulccsal. Ezután távolítsa el a hátsó féknyerget.
c. Ezután könnyedén eltávolíthatja a teljes hátsó kereket a kerékpárról.

14. LÉPÉS: Szedje le a pedálokat

Lazítsa meg a pedálokat egy 15 mm-es nyitott végű villáskulccsal. Ezután távolítsa el öket.

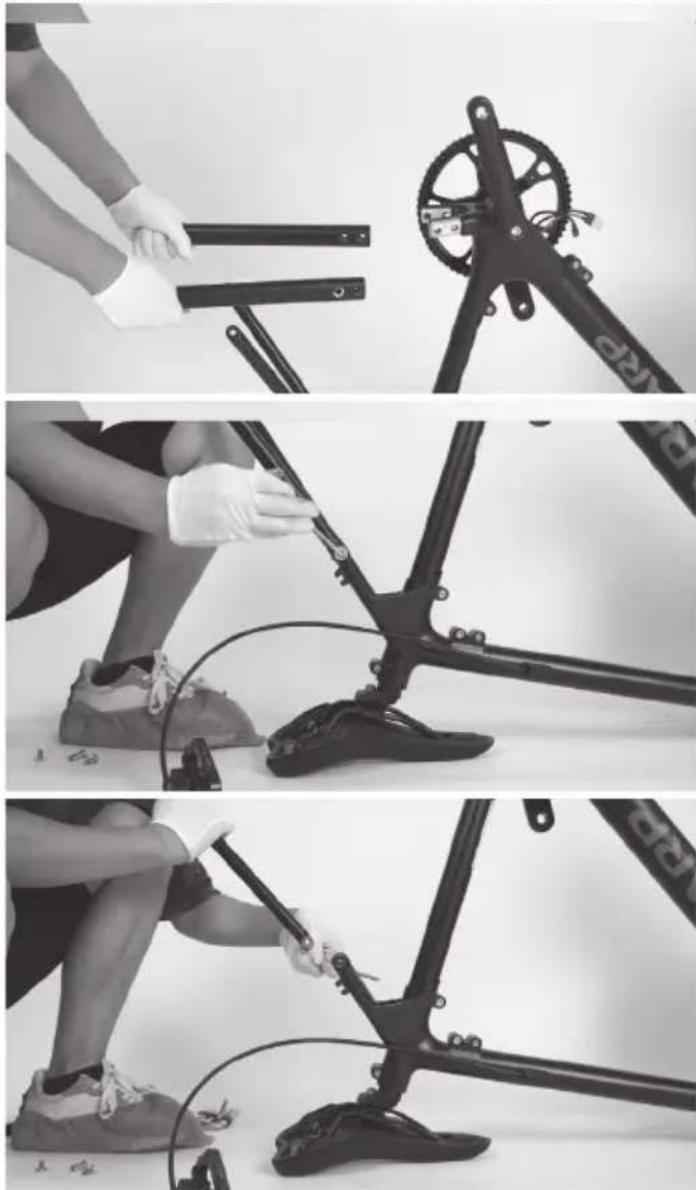

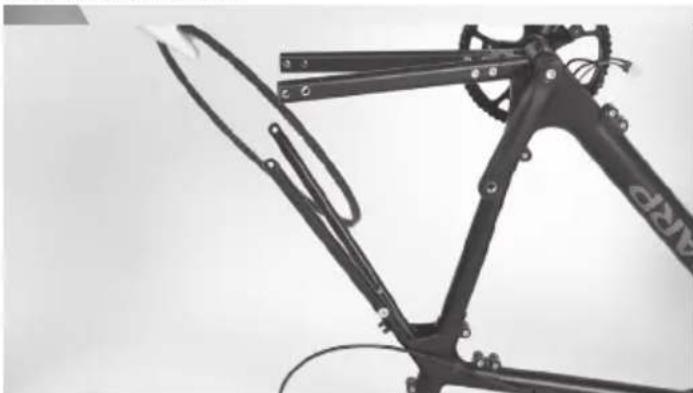

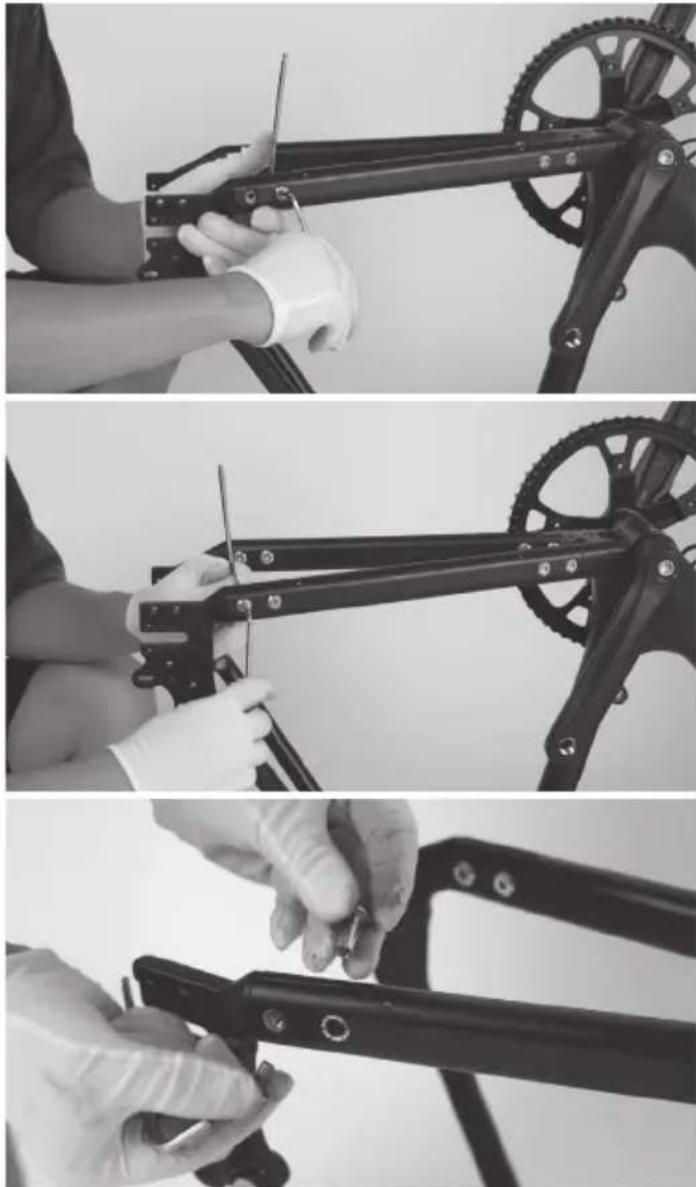

15. lépés: Távolítsa el a kiömlőt

a. Használjon egy 4 mm-es Allen kulcsot a láncvillán lévő csavarok megnyomásához. Lazítsa meg a másik oldalon lévő csavarokat egy másik 4 mm-es Allen kulccsal.
b. Lazítsa meg a nyeregcsön lévő csavarokat egy 5 mm-es Allen kulccsal.
c. Ezután távolítsa el a kiömlöt.

Akkor távolítsa el az övet.

1. LÉPÉS: Távolítsa el a láncvédőt és a nyeregcsövet Ismételje meg a műveletet. Majd távolítsa el a láncvillát és a nyeregcsövet.

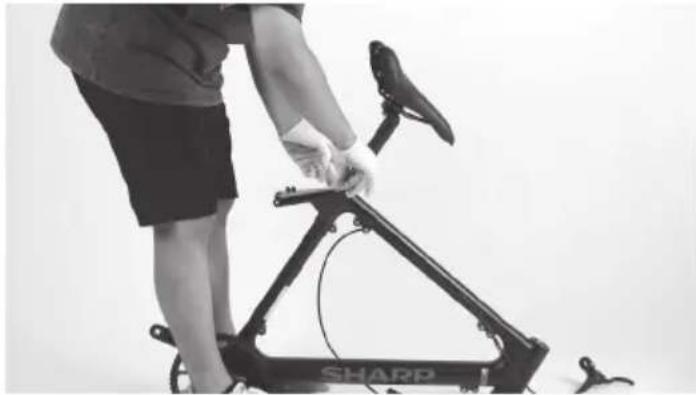

1. LÉPÉS: Távolítsa el a nyeregcsövet Lazítsa meg a nyeregcső csatlakozásán lévő csavart egy 5 mm-es Allen kulccsal. Ezután távolítsa el a nyeregrudat.

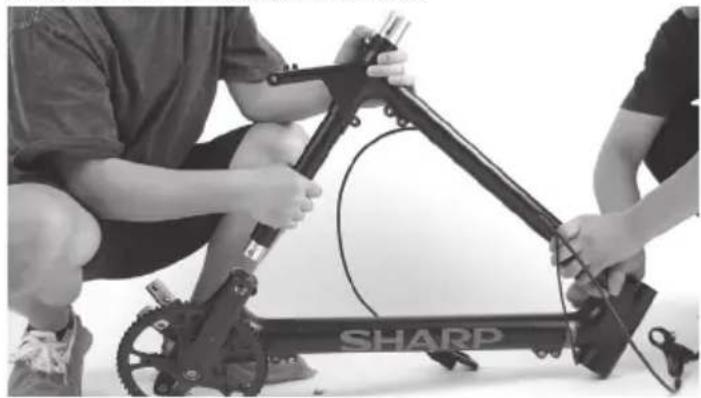

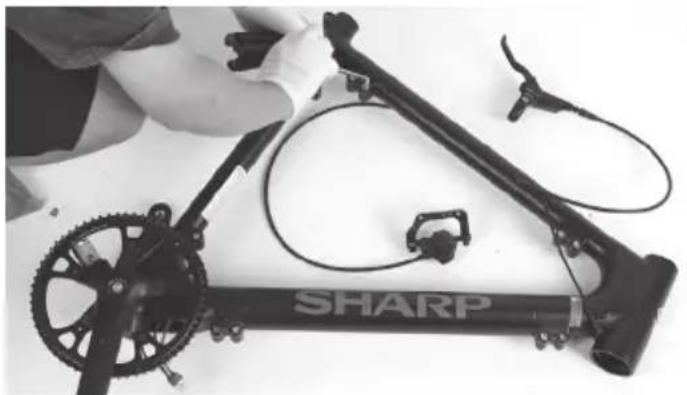

1. lépés: Szedje szét a keretet Lazítsa meg az összes csavart a keret első háromszögén egy 5 mm-es Allen kulccsal.

Távolítsa el a gumicsipeszt a felső csőről. 3 (top tube)

Ezután húzza ki az akkumulátor kábelét, és hagyja, hogy könnyedén kihúzható legyen a lyukból később.

2b 1 (head-tube joint) 1b 3 (top-tube) 2 (down-tube)

Bontsa szét a keretet a következő sorrendben.

Az akkumulátor a váz alsó csövében található. Mindkét csőoldalon forró olvadékú ragasztó van az akkumulátor és a kábel rögzítéséhez.

Küldetés teljesítve!

Meghúzási nyomatékok:

Alkatrész Nyomaték Nm
Háromszög Keret 20 Nm
Göz Felső / Oldalsó 6 Nm/12 Nm
Gőzcsipesz 8 Nm
Ülés tartó 20 Nm
Lánctartó 10 Nm
Hajtókar csavar 40 Nm
Állítsa be az R-tömités belet csavarjait 6 Nm
Hátsó kerék végzárók 45 Nm
Szervizajtó 5 Nm
Fékszorító 8 Nm
Fogantyú végkupak 3 Nm
Fékkarok 8 Nm
B/J pedálok 18 Nm
Sárvédők 5 Nm

Újraösszeszerelés:

Zárja le a csavarokat A-B-C-D-a-b-c-d sorrendben

Karbantartás

Intervallum Vizsgálat Szerviz Cserélje
Heti 160-321km(100-200 km)	Ellenőrizze a hardvert a megfelelő nyomaték érdekében.Ellenőrizze a hajtáslánc megfelelő igazítását és működését (beleértve a szíjat, a szabadonfutót, a lánctányért).Ellenőrizze a kerék igazságát és a csendes működést (beszélő zaj nélkül)Ellenőrizze a keret állapotát bármilyen károsodás szempontjából.	Tisztítsa meg a keretet egy nedves ronggyal való letörléssel.Használjon hengeralakú állító(kat) a váltó-/fékkábelek feszítéséhez, ha szükséges.	Cserélje ki azokat az alkatrészeket, amelyeket terméktámogatásunk vagy egy hitelesített, megbízható kerékpárszerelő megerősített, hogy javíthatatlanul sérültek vagy töröttek.
Havi 402-1207 km(250-750 mérföld)	Ellenőrizze a fékbetét igazítását, a fékkábel feszültségét.Ellenőrizze az öv nyúlását.Ellenőrizze a fék- és váltókábeleket korrózió vagy szálkásodás szempontjából.Ellenőrizze a küllők feszültségét.Ellenőrizze a tartozékok rögzítését (a csomag-tartó rögzítő csavarjait, a sárvédő szerelvényeit és az igazítást).	Ellenőrizze a hajtómű és a pedál nyomatékát.Tisztítsa meg a fék- és váltóká-beleket.Igazítsa és feszítse meg a kerekeket, ha bármilyen laza küllőt talál.	Cserélje ki a fék- és váltókábele- ket, ha szükséges.Cserélje ki a fékbetéteket, ha szükséges.
Minden 6 hónapban, 1207-2011 km(750-1250 km)	Vizsgálja meg a hajtásláncot (szíj, lánckerék, szabadonfutó).Vizsgálja meg az összes kábelt és burkolatot.	Ajánlott a szabványos hangolás egy hiteles, megbízható bicikliszerelő által.Zsírozza meg az alsó csapágyat.	Cserélje le a fékbetéteket.Cserélje le a gumikat, ha szükséges.Cserélje ki a kábeleket és a házakat, ha szükséges.

Ha kihívást jelentő körülmények között használja a kerékpárt, vagy több mint 2000 km/1250 mérföldet tekert egy év alatt, rövidítse le az ellenőrzési időközöket, és minden 6 hónapban végeztesse el az ellenőrzést egy kerékpárszervizben.

Csavaros illesztések

• Rendszeresen ellenőrizze a járművet a karbantartási ütemterv szerint lazán csavarok kapcsolatokra, és húzza meg a laza csavarokat nyomatékkulccsal.
• Ne használja a biciklit, ha azt észleli, hogy bármelyik csavar illesztés lazult.
• Ha nincs meg a szükséges szakértelem és a szükséges eszközök, akkor a lazán csavarozott csatlakozásokat hagyja szakemberre ellenőrizni.

Keret és villák

• Ellenőrizze a keretet és a kemény villát repedések, deformáció vagy elszíneződés szempontjából.
• Ha a keret vagy a villa repedt, deformált vagy elszíneződött, azonnal vegye fel a kapcsolatot egy szakemberrel.
• Ne használja a kerékpárt, ha bármilyen repedést, deformációt vagy elszíneződést észlel.

Nyereg

• Ellenőrizze, hogy tudja-e csavarni a nyerget.
• Ha el tudja csavarni a nyerget, húzza meg az ülésrúd csatját. Figyeljen az alkalmazandó nyomatékokra.
• Ellenőrizze, hogy képes-e a nyerget vízszintesen mozgatni az utazási irányban vagy az ellenkező irányban.
• Ha el tudja mozgatni a nyerget, állítsa be a nyeregcsipeszt.

Kerekek

• Ellenőrizze, hogy az első vagy hátsó kerék oldalirányban tud-e mozogni, és hogy a kerék anyák mozognak-e.
• Ha a kerékcsavarok mozognak, kérjen szakember segítségét a csavarok ellenőrzéséhez.
• Ha az gyorskioldású tengely mozog, állítsa be a tengelyt.
• Ha az első vagy hátsó kerék oldalirányban mozog, kérjen szakember segítségét a kerék ellenőrzéséhez.

• Ellenőrizze, hogy a távolság egyenlő-e mindkét oldalon az első kerék és az első villa, valamint a hátsó kerék és a keret között.

• Ha a távolságok nem azonosak, kérjen szakember segítségét az első és hátsó kerekek ellenőrzéséhez.

• Emelje fel a biciklit és fordítsa el az első vagy hátsó kereket. Ellenőrizze, hogy az első vagy hátsó kerék oldalra vagy kifelé leng-e.
• Ha az első vagy hátsó kerék oldalra vagy kifelé billen, kérjen szakember segítségét a kerék ellenőrzéséhez.
• Rendszeresen ellenőrizze az első és hátsó felniket repedések, deformációk vagy színváltozások szempontjából.
• Ellenőrizze, hogy a kerékagy az belső cső és a felniszalag alatt van-e.
• Ne használja a kerékpárt, ha a felní repedt, deformált vagy elszíneződött.
• Hagyja, hogy egy szakember ellenőrizze, van-e bármilyen kár a keréken, az anyagokon vagy az alumíniumon.
• Óvatosan nyomja össze a küllőket a hüvelykujjával és ujjaival, hogy ellenőrizze, ugyanaz-e a feszültség az összes küllönél.
• Ha a feszültség változik, vagy a küllők lazák, kérjen szakember segítségét a küllők feszültségének ellenőrzéséhez.

Gumik

• Ellenőrizze, hogy a gumi nyomása megfelel-e a gumi oldalán található adatoknak.
• Ellenőrizze, hogy a gumik mentesek-e repedésektől és külső testek okozta károktól.
• Ellenőrizze, hogy tisztán érezhető-e a gumiabroncs mintázata.
• Ha a gumi repedt vagy sérült, vagy a futófelület mélysége túl alacsony, kérjen szakember segítségét a gumi cseréjéhez.

Fék

Fontos, hogy megtanulja és megjegyezze, melyik fékkar melyik féket (elöl/hátul) szabályozza a biztonsága érdekében.

Ellenőrizze, hogy milyen konfigurációban van beállítva a kerékpárja, nyomja meg az egyik fékkart és nézze meg, hogy az első vagy a hátsó fék aktiválódik-e. Most tegye ugyanezt a másik fékkarral. Jegyezze fel ezt a konfigurációt.

Míg a fékbeállítást teszteli, győződjön meg róla, hogy a kezei kényelmesen elérhetik és meg tudják szorítani a karokat probléma nélkül. Ha bármilyen

problémát vagy kellemetlenséget tapasztal a fékek működtetésekor, kérjük, lépjen kapcsolatba velünk a használat előtt.

Tekintse át a fékgyártó felhasználói kézikönyvét, és gondoskodjon a fékek megfelelő karbantartásáról. Az Ön felelőssége, hogy felismerje, mikor kell cserélni a fékbetéteket.

Akkumulátor

Alapvető, hogy kövesse ezeket az utasításokat és biztonsági tippeket, hogy megőrizze akkumulátora élettartamát és biztosítsa a megfelelő működést.

• Teljesen töltse fel az akkumulátort minden utazás előtt, hogy biztosan végig bírja az egész utat. Ez segít csökkenteni az akkumulátor túlmerítésének esélyét.
• Ha az akkumulátor fizikailag megsérül vagy nem működik, ha leejtették vagy balesetben volt, vagy ha észreveszi, hogy rendellenesen működik, kérjük, azonnal hagyja abba a használatát és lépjen kapcsolatba az eladóval.
• Tárolja az akkumulátort száraz, klímával szabályozott beltéri helyen, 0°C és 40°C közötti hömérsékleten.

Az akkumulátor alacsony töltöttsége esetén a feszültség csökken, ami gyengébb elektromos erősegítést eredményezhet. Ajánlott, hogy 20-40% töltöttségnél kezdje el a töltést.

Töltés 80-10	0% 80% 60%	40% 20%	0-20%
Akkumulá-tor Feszült-ség/V	42 38 36	34 32 30

Akkumulátorod töltése

• A töltő 100–240V-ra van beállítva. Minden töltés megkezdése előtt ellenőrizze a töltőt, a töltőkábeleket és az akkumulátort a sérülések szempontjából.
• A töltés körülbelül 3-4 órát vesz igénybe. Ritka esetekben hosszabb időt vehet igénybe az akkumulátor teljes feltöltése, különösen, ha a kerékpár új, vagy hosszú ideig nem használták.
• Az akkumulátort csak a mellékelt töltővel töltsd, mert mások károsíthatják az akkumulátort vagy növelhetik a tűz vagy robbanás lehetőségét.
• Bár a töltő úgy van kialakítva, hogy automatikusan leáll a töltéssel, amint az akkumulátor teljesen feltöltődött, ne hagyja csatlakoztatva több mint 12 órán keresztül.
• Győződjön meg róla, hogy a töltője el van szigetelve a folyadékoktól, szennyeződésektől és törmelékektől.

Az egy töltéssel elérhető hatótávolság erősen függ több körülménytől, mint például (de nem korlátozódva erre):

• Időjárási körülmények, mint például a környezeti hőmérséklet és a szél;
• Útviszonyok, mint például a tengerszint feletti magasság és az útfelület;
• Kerékpári állapotok, mint például a gumi nyomása és a karbantartási szint;
• Kerékpár használat, mint például a gyorsítás és a váltás;
• Utas és poggyász súlya;
  • Töltési és kisütési ciklusok száma;
• Az akkumulátor életkora és állapota.

Töltő jegyzetek

• A töltöt csak beltéren, hűvös, száraz, jól szellőző helyen, sík, stabil, kemény felületen szabad használni.
• Kerülje a töltő folyadékoknak, pornak, törmeléknek vagy fémtárgyaknak való kitettségét. Használat közben ne takarja le a töltöt semmivel.
• Tárolja és használja a töltőt gyerekektől távol lévő biztonságos helyen.
• Az akkumulátor minden használat előtt teljes töltésre való feltöltése hozzájárul élettartamának meghosszabbításához és csökkenti a túlmerítés kockázatát.
• Ne használjon más töltót, mint az eredeti töltót, amelyet rendelésével kapott, vagy egy kifejezetten az Ön által közvetlenül a SHARP-tól vásárolt adott kerékpárhoz tervezett töltót.
• Ez a töltő standard háztartási váltóáramú feszültségű aljzatokhoz lett tervezve, 110-240V 50/60 Hz bemeneti feszültséggel, és automatikusan

érzékeli és kiszámítja a bemeneti feszültséget. Ne próbálja meg kinyitni a töltöt vagy módosítani a bemeneti feszültséget.

• Ne rángassa vagy húzza meg a töltőkábelt. Amikor kihúzza, húzza meg a műanyag dugót, hogy óvatosan eltávolítsa az AC/DC kábelt.
• Normális, hogy a töltő mérsékelten melegszik a töltés során. Ha a töltő túl forró az érintéshez, vagy ha szagot érez, vagy bármilyen más túlmelegedésre utaló jelet észlel, hagyja abba a töltő használatát és vegye fel a kapcsolatot a SHARP Szervizközponttal.
• Tartsa a jelzőt felfelé, amikor a töltőt használja. Ne fordítsa meg a töltőt, mert ez gátolhatja a hűtést és lerövidítheti az élettartamát.
• Csak a SHARP által biztosított eredeti töltőt, vagy a konkrét biciklimodelljéhez tervezett, a SHARP által jóváhagyott töltőt használja. Ne használjon utángyártott töltőket, melyek károsodást, súlyos sérülést vagy halált okozhatnak.
• Ha nem követi az itt felsorolt akkumulátor töltési információkat, felesleges károsodást okozhat a töltőelemekben, az akkumulátorban vagy a töltőben, és ez rossz akkumulátor teljesítményhez vagy a megfelelő működés hiányához vezethet. Az ilyen módon bekövetkezett akkumulátor károsodás nem vonatkozik a garancia alá.

Az akkumulátor egyensúlyban tartása

Amikor először kapja meg a biciklijét, fontos, hogy kövesse ezeket a lépéseket annak érdekében, hogy az akkumulátor cellái megfelelően kiegyensúlyozottak legyenek, és így a lehető leghatékonyabban működjenek.

1. Az első kezdeti töltésnél, amikor megkapja a biciklijét (vagy hosszabb tárolás után), győződjön meg róla, hogy legalább 4 órán keresztül tölti az akkumulátort a használat előtt.

MEGJEGYZÉS: Ajánljuk, hogy az első három töltés során legalább 4 órán keresztül töltse fel az akkumulátort, hogy biztosítsa a cellák megfelelő egyensúlyát.

1. Az első három utazás után megkezdheti a szokásos töltési eljárásokat.

Ellenőrizze az elektromos meghajtó rendszert

• Ellenőrizze az összes kábelt, hogy biztosítsa, nincs károsodás.
• Vizsgálja meg a kijelzőt repedések és károsodások szempontjából. Ellenőrizze, hogy szilárdan a helyén van-e.
• Ellenőrizze a vezérlőegységet repedések és károsodások szempontjából. Ellenőrizze, hogy szilárdan a helyén van-e.
• Ellenőrizze az újratölthető akkumulátort, hogy nincs-e károsodás.
• Ellenőrizze, hogy minden dugó ellenőrizze, hogy a kapcsolatok helyesen vannak-e elhelyezve, és szükség esetén csatlakoztassa öket újra.
• Ellenőrizze a kábelt és a külső burkolatot, hogy megbizonyosodjon arról, hogy nincs károsodás.
• Ellenőrizze a motort, hogy biztosan nincs-e sérülés.

Tisztítás

• Mindig kapcsolja ki az akkumulátort, és húzza ki a töltőt a töltőportból és a fali aljzatból, mielőtt megtisztítaná az akkumulátort vagy a kerékpárt.
• Használjon száraz vagy enyhén nedves rongyot az akkumulátor vagy a kerékpár vázának tisztításához. Ha szennyeződés van a töltőportban vagy körülötte, próbálja meg alacsony légnyomással vagy puha ecsettel eltávolítani. A hajtómű komponensek tisztításának módjáról kérjük, olvassa el a hajtómű gyártójának utasításait.
• Takarításkor győződjön meg róla, hogy a kerékpár töltőportja teljesen zárva van, és a víz ne érintkezzen az elektromos alkatrészekkel. Ha nedves, hagyja a töltőportot nyitva, hogy teljesen kiszáradjon, mielőtt csatlakoztatja a töltőt.
• Legyen óvatos, nehogy megsérüljenek vagy víz érje az elektromos alkatrészeket. Ne használjon magasnyomású mosót az akkumulátor, a motor vagy bármely más elektromos alkatrész tisztításához. Az elektromos alkatrészek megsértése vagy víznek való kitettség tüzet okozhat, ami súlyos sérülést vagy akár halált is eredményezhet. Ne használjon vagy töltse fel azt az akkumulátort, amelybe úgy gondolja, hogy víz szivárgott be. Hasonlóképpen, minden csatlakozónak, beleértve

a töltöportot is, teljesen száraznak és tisztának kell lennie a kerékpár használata vagy töltése előtt.

- Ne használjon alkoholt, oldószereket vagy csiszoló hatású tisztítószereket a töltő tisztításához. Ehelyett használjon száraz vagy enyhén nedves ruhát. Csak a kerékpár felületének tisztítása.

Szervizinformáció

FIGYELMEZTETÉS

A TECHNOLÓGIAI FEJLÖDÉS EGYRE BONYOLULTABBÁ TETTE A KERÉKPÁROKAT ÉS A KERÉKPÁR ALKATRÉSZEKET, ÉS AZ INNOVÁCIÓ ÜTEME EGYRE GYORSUL.

LEHETETLEN, HOGY EZ A KÉZIKÖNYV MINDEN SZÜKSÉGES INFORMÁCIÓT MEGADJON A KERÉKPÁRJA MEGFELELŐ JAVÍTÁSÁHOZ ÉS / VAGY KARBANTARTÁSÁHOZ.

Az esetleges balesetek és sérülések esélyének minimalizálása érdekében minden javítást vagy karbantartást, beleértve azokat is, amelyeket ebben a kézikönyvben nem írnak le külön, szakembernek kell elvégeznie.

Ugyanilyen fontos, hogy az ön egyéni karbantartási igényeit minden meghatározza, a vezetési stílusától kezdve a földrajzi helyzetéig. Forduljon szakemberhez, hogy segítséget kapjon a karbantartási igényeinek meghatározásában.

FIGYELMEZTETÉS

SOK BICIKLI SZERVIZELÉSI ÉS JAVÍTÁSI FELADAT SPECIÁLIS TUDÁST ÉS SZERSZÁMOKAT IGÉNYEL.

Ne kezdjen hozzá a kerékpárja beállításához vagy szervizeléséhez, amíg egy szakembertől meg nem tanulta, hogyan kell ezeket helyesen elvégezni. Helytelen beállítás vagy szervizelés károsíthatja a kerékpárt, vagy balesetet okozhat, ami súlyos sérülést vagy halált eredményezhet.

Ha szeretne megtanulni, hogyan végezzen nagyobb szerviz- és javítási munkákat a biciklijén, három lehetősége van:

1. Kérjen másolatot a szervizközponttól a bicikli alkatrészeinek gyártói telepítési és szerviz utasításairól, vagy lépjen kapcsolatba az alkatrész gyártójával.

2. Kérje meg a Szervizközpontot, hogy ajánljon egy könyvet a kerékpárjavításról.

3. Kérdezze meg a Szervizközpontot a kerékpárjavítási tanfolyamok elérhetőségéről az Ön területén.

Azt javasoljuk, hogy kérjen szakember segítségét, hogy ellenőrizze a munkája minőségét, amikor először dolgozik valamin, és mielőtt biciklizni indulna, csak hogy biztos legyen abban, hogy mindent helyesen csinált. Mivel ez a mechanikus idejét igényli, lehet, hogy ezért a szolgáltatásért szerény díjat kell fizetnie.

Azt is javasoljuk, hogy kérjen szakember segítségét tartalék alkatrészek, például belső gumik, izzók stb. beszerzésében, mivel hasznos lenne, ha megtanulná, hogyan cserélje ki ezeket az alkatrészeket, amikor cserére van szükség.

Hibaelhárítás

Tünetek Lehetséges okok Leggyakoribb megoldások
A bicikli nem működik.	1. Elégtelen akkumulátor teljesítmény2. Hibás kapcsolatok3. Helytelen bekapcsolási sorrend4. A fékek alkalmazva vannak	1. Töltsd fel az akkumulátort2. Tisztítsa meg és javítsa meg a csatlakozókat3. Kapcsolja be a biciklit a megfelelő sorrendben4. Fékek kiiktatása
Szabálytalan gyorsulás és/vagy csökkentett maximális sebesség.	1. Elégtelen akkumulátor teljesítmény2. Laza vagy sérült gázkar	1. Töltsd fel vagy cseréld le az akkumulátort2. Cserélje ki a gázkarot
A motor nem reagál, amikor a kerékpár be van kapcsolva.	1. Laza vezetékelés2. Laza vagy sérült gázkar3. Lazán csatlakozó vagy sérült motor csatlakozó kábel4. Sérült motor	1. Javítson és/vagy csatlakoztasson újra2. Húzza meg vagy cserélje ki3. Biztosítsa vagy cserélje ki4. Javítsa vagy cserélje ki
Csökkentett hatótávolság.	1. Alacsony gumiabroncs nyomás2. Alacsony vagy hibás akkumulátor3. Túl sok dombon vezetés, szembeszél, rendellenes fékezés és/vagy túlzott terhelés4. Akkumulátor hosszú ideig lemerült állapotban, rendszeres töltés nélkül, előregedett, sérült.5. Fékek súrlódása	1. Állítsa be a gumi nyomását2. Ellenőrizze a csatlakozásokat vagy töltse fel az akkumulátort.3. Segítsen a pedálokkal vagy állítsa be az útvonalat.4. Vedd fel a kapcsolatot a terméktámogatással, ha a tartomány csökkenése továbbra is fennáll.5. Állítsa be a fékeket
Az akkumulátor nem töltődik.	1. A töltő nem megfelelően csatlakoztatva2. Töltő sérült3. Akkumulátor sérült4. Sérült vezetékek	1. Állítsa be a csatlakozásokat2. Cserélje3. Cserélje4. Javítás vagy cserélés
A kerék vagy a motor furcsa zajokat ad ki.	1. Lazán vagy sérülten lévő kerékküllők vagy felní2. Lazán vagy sérült motorvezetékek	1. Húzza meg, javítsa ki, vagy cserélje ki2. Kapcsolja újra, vagy cserélje ki a motort.

Szervizinformáció

A kopó alkatrészek tipikus élettartama Normál használat Vizsgálat Megjegyzések
1 Tárcsafék / Fékbetétek 5,000 km			12 hónap Cserélje ki, ha szivárog.	Rotor/Betétek - min 1,5mm vastagság / min 1mm vastagság.
2 Gates szíjhajtás 30 000 km Cserélje ki, ha elhasználódott vagy repedt.
3 Lendkerék / Kurblikerék 15 000 km				Cserélje ki, ha a váltás nem zökkenőmentes, vagy ha rendellenes zajt észlel.
4 Gumi		5,000 km		Cserélje ki, ha repedt vagy a mintázat kopott és sima.
5 Belső cső
6	Nyereg			Cserélje ki, ha elhasználódott vagy laza.
7	Fogantyúk, pedálok			Cserélje ki, ha elhasználódott vagy laza.
8	Felnik/Küllők			Ellenőrizze, hogy a küllők lazák-e.
9	Oldaltámasz			Cserélje ki, ha elhasználódott vagy laza.
10	Akkumulátor	500 töltési ciklus		Ha hosszú ideig nem használja, akkor minden 6 hónapban töltse fel.
11	Motor	15 000 km 36 hónap		Cserélje ki, ha a váltás nem sima, vagy ha rendellenes zajt észlel.

Műszaki jellemzők

Maximális sebesség (EU/UK) 25 km/h 25 km/h

Kilométeróra akár 80 km akár 80 km

Tömeg 19 kg 19 kg

Maximális terhelés 120 kg 120 kg

Az utas magassága 170-190 cm 170-190 cm

Elektronika

Motor	36V 250W	36V 250W
Akkumulátor	36V 7Ah/252Wh LG Cell Lítium-Ion Downtube Akkumulátor	36V 7Ah/252Wh LG Cell Lítium-Ion Downtube Akkumulátor
Szenzor	Kadencia Szenzor	Kadencia Szenzor
Kijelző	IP66 Vízálló TFT Színes LCD Kijelző	IP66 Vízálló TFT Színes LCD Kijelző
Töltő	100V-240V/2A Okos Töltő	100V-240V/2A Okos Töltő
Töltési idő	2-3 óra	2-3 óra
Keretbeállítás
Keret	21" 6061 alumínium ötvözet keret	21" 6061 alumínium ötvözet keret
Előszár	Kemény első villa alumínium ötvözetből, tárcsafelfogatással, átmenő tengellyel	Kemény első villa alumínium ötvözetből, tárcsafelfogatással, átmenő tengellyel
Kerekek
Gumik	700C ×28C Kenda® gumiabroncsok, Presta szelepek	700C ×28C Kenda® gumiabroncsok, Presta szelepek
Felnik Alumínium ötvözet duplafalú	Alumínium ötvözet duplafalú
Elülső agy	3/8 ×13G ×36H átmenőtengely	3/8 ×13G ×36H átmenőtengely
Küllők	Rozsdamentes acél, 13g	Rozsdamentes acél, 13g
Fékek
Fékek	Tektro® HD-M285 hidraulikus tárcsafékek 180mm-es tárcsákkal	Tektro® HD-M285 hidraulikus tárcsafékek 180mm-es tárcsákkal
Fékkarok	Tektro® HD-M285	Tektro® HD-M285
Hajtáslánc
Öv	Gates® CDNTM Szén Szíj	Gates® CDNTM Szén Szíj
Lánckerék	Gates® CDXTM63T	Gates® CDXTM63T
Kazetta Gates® CDXTM22T, egysebességes	Gates® CDXTM22T, egysebességes
Hajtókar	170mm	170mm
Pedálok	Wellgo®	Wellgo®
Komponensek
Nyereg	Fekete Selle Royal® nyereg	Brown Justek® Urban nyereg
Ülésrúd	Promax® AlumíniumÖtvözet, Φ30.4mm eltolással	Promax® Alumínium Ötvözet, Φ30.4mm Offsettel
Kormány	Promax® Alumínium Ötvözet, 630mm	Promax® Alumínium Ötvözet, 630mm
Szár	Alumínium ötvözet integrált kijelzővel, Φ31.8	Alumínium ötvözet integrált kijelzővel, Φ31.8
Világítás	20lux, akkumulátorral működik	20lux, akkumulátorral működik
Sárvédők	Matte Fekete	Ezüst

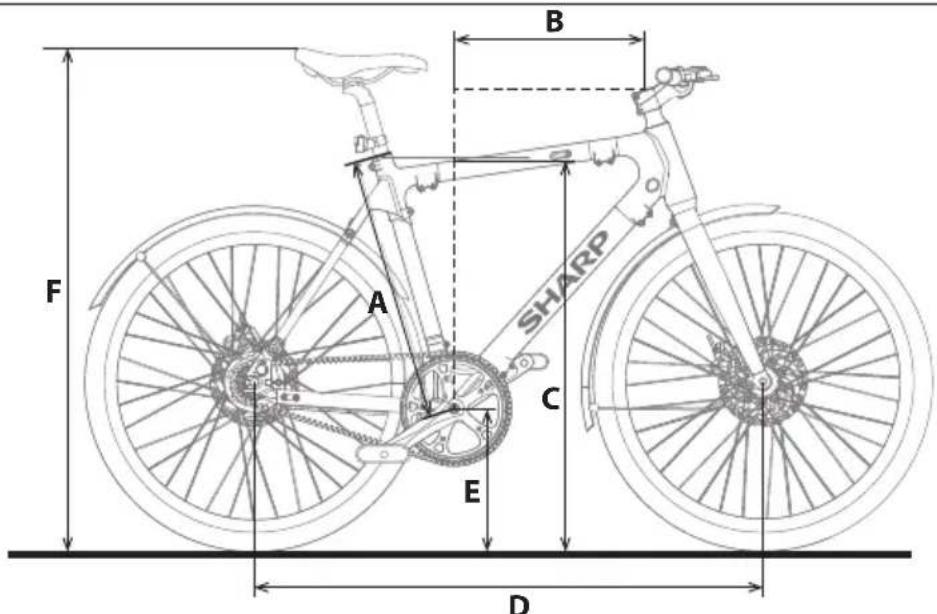

Keretméret 53 centiméter (21 hüvelyk)
Javasolt bicikliző magasság 172 cm–190 cm 170 cm–190 cm
A Ülés cső hossza 53,34 centiméter 533 mm
B Elér 15,3 hüvelyk 389 mm
C Átlépőmagasság 81 centiméter 810 mm
D Tengelytáv 103,12 centiméter 1034 mm
E Alsó csapágy magasság	11,4 hüvelyk 290 mm
F Ülésmagasság	87,9-110 cm	880-1100mm

B A F C E D SHARP
