BK-RS08ES - Elektrické kolo SHARP - Bezplatný návod na obsluhu

Typ produktu	Elektrický bicykel
Značka	Sharp
Model	BK-RS08ES
Farba	Strieborná
Veľkosť rámu	21 palcov (53 cm)
Maximálna rýchlosť	25 km/h (v súlade s EÚ)
Maximálny dojazd	Až 80 km
Hmotnosť	19 kg
Maximálne povolené zaťaženie	120 kg
Odporúčaná výška cyklistu	170 cm - 190 cm
Motor	Elektrický motor 36V 250W
Batéria	Lítium-iónová batéria LG Cell 36V 7Ah/252Wh integrovaná v spodnej trubke
Čas nabíjania	2 až 3 hodiny
Prevod	Jednostupňový karbónový remeň Gates CDN
Brzdy	Hydraulické kotúčové brzdy Tektro HD-M285, kotúče 180 mm
Pneumatiky	Kenda 700C × 28C, ventil Presta
Displej	Farebný TFT LCD displej s krytím IP66
Osvetlenie	Predné svetlo 20 lux, napájané z batérie
Materiál rámu	Hliníková zliatina 6061
Údržba a čistenie	Čistiť vlhkou handričkou; vyhnúť sa vode na elektrických komponentoch; nepoužívať vysokotlakové čističe
Bezpečnosť	Povinné nosenie prilby; pred každou jazdou skontrolovať brzdy a tlak v pneumatikách; dodržiavať dopravné predpisy
Náhradné diely a opraviteľnosť	Kontaktujte predajcu pre diely; všetky opravy musí vykonať certifikovaný odborník

Často kladené otázky - BK-RS08ES SHARP

Ako nabíjať batériu Sharp BK-RS08ES?

Otvorte gumený kryt na ráme, pripojte originálnu nabíjačku do nabíjacieho portu, potom pripojte nabíjačku do zásuvky. Červená kontrolka signalizuje nabíjanie, zelená po dokončení. Po úplnom nabití odpojte. Používajte iba dodanú nabíjačku.

Aký je skutočný dojazd batérie?

Uvádzaný maximálny dojazd je 80 km, ale líši sa v závislosti od počasia, terénu, hmotnosti cyklistu, tlaku v pneumatikách a použitého stupňa asistencie. Pri zmiešanom používaní počítajte skôr 50-70 km.

Ako spustiť elektrický bicykel?

Uistite sa, že je batéria nabitá. Stlačte a podržte tlačidlo ON/OFF na displeji na 3 sekundy, aby ste zapli displej. Potom vyberte stupeň asistencie (ECO, NORMAL, TOUR, POWER, BOOST) pomocou tlačidiel Hore/Dole. Začnite šliapať, aby ste aktivovali motor.

Čo robiť, ak sa na displeji zobrazí chybový kód?

Chybové kódy (21, 23, 24, 30) označujú elektrický problém. Pozrite si návod na presný význam. Vo väčšine prípadov bicykel vypnite a znova zapnite. Ak chyba pretrváva, kontaktujte zákaznícky servis Sharp.

Ako nastaviť výšku sedla?

Povoľte skrutky [F] a [J] na ráme pomocou imbusového kľúča 5 mm, vložte sedlovú tyč do požadovanej výšky (neprekračujte značku limitu), potom skrutky utiahnite na krútiaci moment 20 N·m.

Aký tlak v pneumatikách odporúčate?

Odporúčaný tlak je uvedený na bočnej strane pneumatiky. Pre pneumatiky Kenda 700C×28C je zvyčajne medzi 4 a 6 bar. Použite pumpu s manometrom a ventilmi Presta. Nikdy neprekračujte uvedený maximálny tlak.

Ako pripojiť bicykel k aplikácii SHARP Life?

Stlačte tlačidlo Mode na 2 sekundy pre vstup do nastavení, vyberte 'O aplikácii' a naskenujte QR kód na stiahnutie aplikácie. Zapnite Bluetooth na telefóne a potom postupujte podľa pokynov v aplikácii na prepojenie bicykla.

Ako udržiavať kotúčové brzdy?

Pravidelne kontrolujte opotrebenie doštičiek (minimálna hrúbka 1 mm) a napnutie laniek. Ak brzdy škrípu alebo sú menej účinné, nastavte skrutky alebo vymeňte doštičky. Pre presné nastavenie sa obráťte na odborníka.

Môžem bicykel používať v daždi?

Hoci je displej IP66, bicykel nie je určený na intenzívne používanie v daždi. Vyhýbajte sa silným lejakom a nejazdite cez hlboké mláky. Po vystavení vode dôkladne osušte nabíjací port a konektory.

Ako demontovať predné koleso na prepravu?

Otvorte rýchloupínaciu páku na priechodnej osi, úplne ju odskrutkujte a vyberte koleso. Dávajte pozor, aby ste nepoškodili brzdový kotúč. Pri montáži vložte os, utiahnite a zaistite páku. Uťahovací moment je dôležitý pre bezpečnosť.

NÁVOD NA OBSLUHU BK-RS08ES SHARP

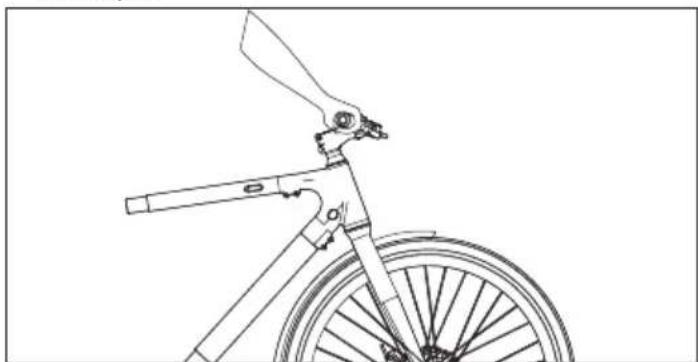

POZNÁMKA:

POZNÁMKY:

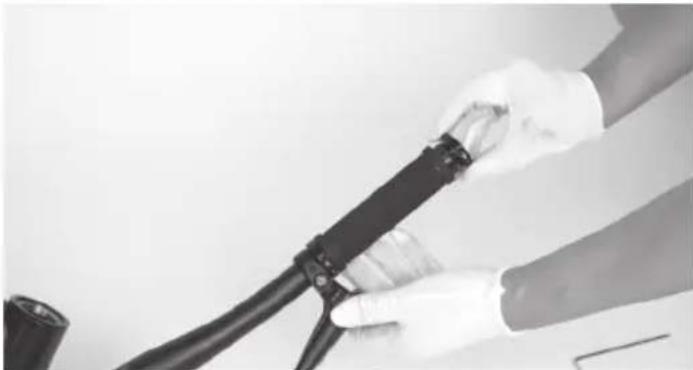

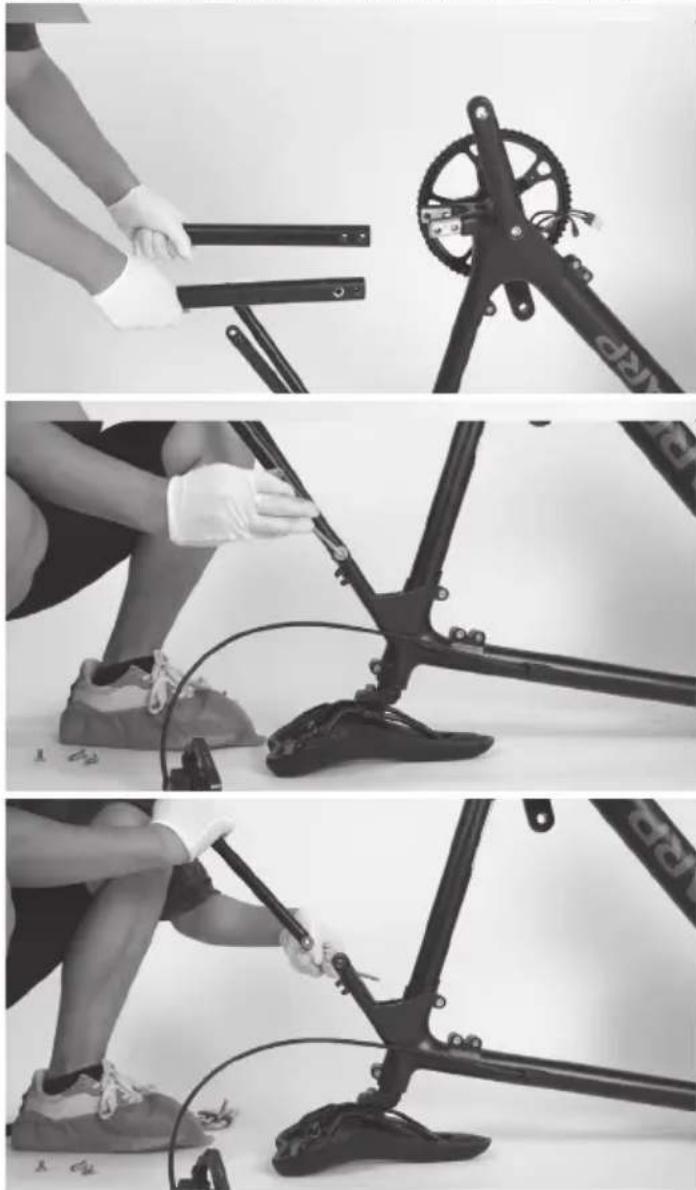

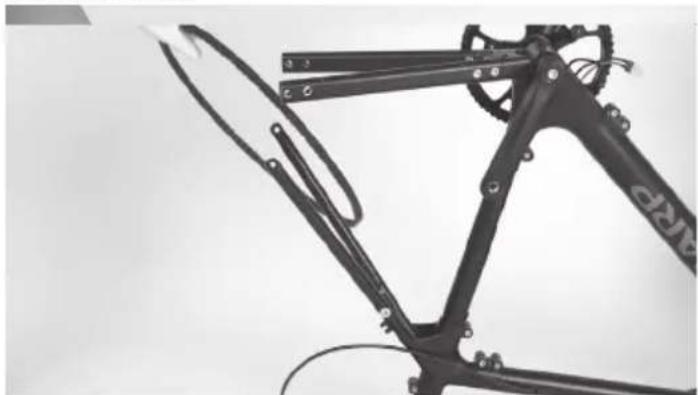

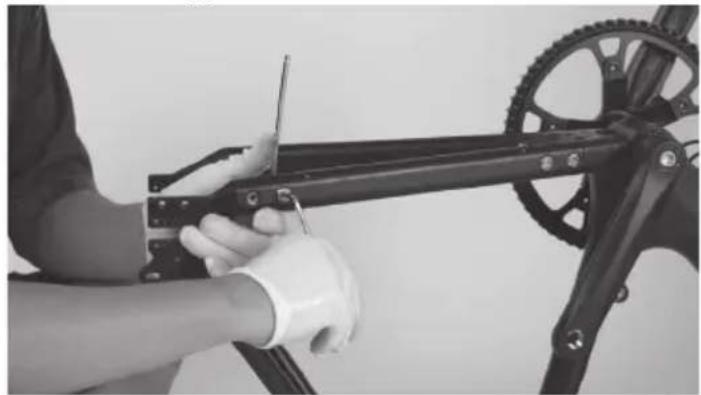

Krok 15: Odstráňte výkyvné rameno

Upevňovacie točivé momenty:

Použite tento Rýchly sprievodca na nastavenie a začatie používania vášho e-bike. Pre podrobnejšie informácie o vašom modeli e-bike, prosím, odkazujte sa na online manuál, ktorý nájdete po kliknutí na odkaz nižšie alebo skenovaní QR kódu:

Pred uvedením zariadenia do prevádzky si prečítajte tieto bezpečnostné pokyny a rešpektujte nasledujúce varovania:

Symbol blesku so šípkou v rovnostrannom trojuholníku upozorňuje používateľa na prítomnosť neizolovaného „nebezpečného napätia“ v kryte výrobku, ktoré môže byť dostatočne veľké na vytvorenie nebezpečenstva úrazu osôb elektrickým prúdom.

Výkričník v rovnostrannom trojuholníku upozorňuje používateľa na prítomnosť dôležitých pokynov týkajúcich sa prevádzky a údržby (opráv), ktoré sú uvedené v sprievodnej literatúre k tomuto zariadeniu.

Tento symbol znamená, že výrobok musí byť zlikvidovaný ekologickým spôsobom a nie s bežným komunálnym odpadom.

Napätie striedavého prúdu

Zariadenie triedy II

Aby ste zabránili šíreniu požiaru, nikdy sa k tomuto výrobku nepribližujte so sviečkou alebo iným otvoreným ohňom.

DÔLEŽITÉ: Pozorne si prečítajte nasledujúce informácie a uschovajte si ich pre budúce použitie.

UPOZORNENIE: Noste ochrannú prilbu!

Aby ste znížili riziko zranenia, pri jazde noste vhodnú prilbu!

Riziko nehody a zranenia

• Nesprávne ovládanie e-biku kvôli nedostatočným vedomostiam môže spôsobiť nehodu. Pred jazdou sa, prosím, oboznámte s funkciami e-biku.
• Oboznámte sa vopred s pákou brzdy, ak nie ste dostatočne oboznámení s umiestnením prednej a zadnej brzdy. Pred jazdou tiež prispôsobte podľa potreby.
• Prosím, uistite sa, že brzdy sú správne nastavené a fungujú dobre.

UPOZORNENIE: Niektoré súčasti nemusia byť plne utiahnuté, vrátane, ale nielen, skrutiek, matíc, prednej osi náboja, zadného kolesa, riadiacich mechanizmov (riadítka, stĺpik), brzdového systému, pohonného systému, pedálov atď.

Aby ste znížili riziko zranenia, uistite sa, že všetky diely bicykla sú pevne a správne uzamknuté na svojom mieste a že nedošlo k strate vybavenia, poruche alebo inému typu poškodenia.

UPOZORNENIE: Tento bicykel je určený pre dospelých. Deti môžu jazdiť len pod dohľadom dospelých.

Aby ste minimalizovali riziko nehody a zranenia, uistite sa, že bicykel a jeho súčasti nie sú v dosahu detí mladších ako 3 roky.

UPOZORNENIE: V dôsledku nesprávneho používania bicykla môže dôjsť k

poškodeniu komponentov.

Riziko nehody a zranenia!

• Neprekračujte rampy alebo kopce s bicyklom.
• Nepoužívajte tento bicykel na cyklistiku v teréne.
• Neprekračujte na bicykli schody, skaly alebo iné prekážky s výškou väčšou ako 15 cm.

Nesprávne prídavky alebo úpravy bicykla a nesprávne príslušenstvo môžu spôsobiť poruchu bicykla.

Aby ste znížili riziko nehody a zranenia, nepridávajte žiadne ďalšie príslušenstvo, ktoré nebolo zakúpené od predajcu alebo bez jeho súhlasu, vrátane, ale nielen, detských bezpečnostných sedadiel, prívesov atď. UPOZORNENIE: Nebicyklujte riskantným spôsobom.

Aby ste znížili riziko nehody a zranenia, jazdite na bicykli iba správnym spôsobom. Uistite sa, že dokážete bicykel ovládať a neskúšajte nebezpečné akcie, vrátane, ale nielen jazdy bez rúk, skokov a jazdy na zadnom kole. NEBEZPEČENSTVO: Nedostatok údržby bicykla predstavuje riziko nehody a zranenia.

Skontrolujte bicykel pred každou jazdou, vrátane, ale nielen funkcie bŕzd, opotrebenia a tlaku v pneumatikách, stavu skrutiek a matíc, riadenia a napätia výpletu.

Ak počujete akýkoľvek nezvyčajný hluk pri jazde, okamžite zastavte a skontrolujte celý bicykel.

UPOZORNENIE: Dodržiavajte všetky miestne zákony.

Riziko pokút a konfiškácie!

Pred jazdou na bicykli sa uistite, že bicykel spĺňa normy miestneho zákona. Odrazače nie sú náhradou za požadované svetlá. Jazda na bicykli za súmraku, v noci alebo v iných časoch so slabou viditeľnosťou bez adekvátneho svetelného systému na bicykli a bez odrazačov je nebezpečná a môže viesť k vážnemu zraneniu alebo smrti.

Ak vám bicykel nesedí správne, môžete stratiť kontrolu a spadnúť. Skruže, ktoré sú príliš utiahnuté, sa môžu natiahnuť a deformovať. Nevystavujte batériu vysokým teplotám.

Jazda s nesprávne nastavenými brzdami alebo opotrebovanými brzdovými doštičkami je nebezpečná a môže viesť k vážnemu zraneniu alebo smrti. Nikdy nepreplňujte pneumatiku nad maximálny tlak označený na bočnej stene pneumatiky alebo na ráfiku kolesa. Ak je maximálny tlak pre ráfik kolesa nižší ako maximálny tlak uvedený na pneumatike, vždy použite nižšiu hodnotu. Prekročenie odporúčaného maximálneho tlaku môže spôsobiť, že pneumatika vyletí z ráfiku alebo poškodí ráfik, čo by mohlo poškodiť bicykel a spôsobiť zranenie jazdca a okoloidúcich. Najlepším a najbezpečnejším spôsobom, ako nafúknuť bicyklovú pneumatiku na správny tlak, je použitie bicyklovej pumpy, ktorá má vstavaný tlakomer. Príliš silné alebo prudké brzdenie môže zablokovať koleso, čo by mohlo spôsobiť, že stratíte kontrolu a spadnete. Prudké alebo nadmerné použitie prednej brzdy môže vyhodiť jazdca cez riadidlá, čo môže viesť k vážnemu zraneniu alebo smrti.

Okamžite zastavte nabíjanie, ak si všimnete zvláštny zápach alebo dym.

• Spoločnosť SHARP nenesie zodpovednosť za zranenia/úmrtia spôsobené nesprávnym použitím.
• Spoločnosť Sharp nenesie zodpovednosť, ak nedodržíte miestne predpisy a obmedzenia.
• Táto záruka sa nevzťahuje na škody spôsobené zariadením, obzvlášť v prípade používania na iné účely, ako pre domácnosti, a zmeny a/alebo úpravy potrebné pre krajiny alebo regióny, pre ktoré nebolo pôvodne určené.
• Vždy dodržiavajte miestne pravidlá cestnej premávky a národné zákony a predpisy pri používaní vášho elektrického bicykla.
• Vždy dodržiavajte miestne obmedzenia rýchlosti. NEPREKRAČUJTE rýchlostný limit pre váš e-bike.
• Pri používaní vždy používajte bezpečnostné ochranné prostriedky.
• Vždy pri jazde na svojom e-bike noste bezpečnostnú prilbu.
• Vždy jazdite tak, aby ste oboma rukami držali rukoväte, nikdy nejazdite s jednou rukou.
• Nejazdite za zlého počasia.
• Nepoužívajte tento elektrický bicykel na vykonávanie kaskadérskych kúskov alebo nebezpečných manévrov. Je to bicykel určený na domáce použitie.
• Nenoste ľudí ani predmety, napríklad tašky.
• Na preplnených miestach jazdite pomaly.
• Pred použitím sa uistite, že sú všetky skrutky a upevňovacie prvky pevne dotiahnuté a v normálnom stave.
• Uistite sa, že pri rozkladaní e-bike vstúpi sklápacia hriadeľ do otvoru.
• Nejazdite na nerovných cestách, vode, oleji ani ľade.
• Nekľučkujte v premávke a nerobte pohyby, ktoré sú pre ostatných nepredvídateľné.
• Nesmieš jazdiť na e-bike, ak nespĺňaš vekové limity krajiny.
• Neprekračujte s e-bikeom zákonnú rýchlostnú hranicu pre e-biky v krajine.
• Nepoužívajte elektrobicykel, ak je poškodený.
• Nepoužívajte elektrobicykel, ak batéria vydáva zvláštny zápach a/alebo sa zahrieva.
• Nepoužívajte elektrobicykel, ak z neho uniká kvapalina, vyhnite sa kontaktu a umiestnite ho mimo dosahu detí.
• Pred použitím sa uistite, že elektrobicykel nie je poškodený. Ak je akékoľvek poškodenie, nejazdite na ňom.
• Uistite sa, že ste prečítali celý tento používateľský manuál pred použitím elektrobicykla.
• Naučte sa jazdiť na svojom elektrickom bicykli predtým, ako ho budete používať na verejných priestranstvách.
• Tento elektrobicykel môžete identifikovať podľa modelu a sériového čísla umiestneného na štítku s údajmi.
• Pohon zabezpečuje elektromotor umiestnený v hnacom kolese.
• Na e-bike môže jazdiť iba jedna osoba.
• Nemodifikujte tento elektrobicykel žiadnym spôsobom.
• Nepoužívajte žiadne diely ani príslušenstvo, ak ich neodporúča alebo neschválila spoločnosť SHARP.
• Jazdite na e-bike na rovných povrchoch. Neprekračujte špecifikovaný sklon.
• Nadmerné používanie skráti životnosť tohto elektrobicykla.
• Pozor, brzdy a súvisiace časti sa môžu počas používania zahriať. Po použití sa ich nedotýkajte.

Výstrahy týkajúce sa batérie a nabíjačky

• Nepovoľujte e-bike počas nabíjania.
• Po úplnom nabití batérie odpojte nabíjací kábel.
• Na displeji sa zobrazí indikátor životnosti batérie.
• Počas vybíjania, keď je batéria v záverečnej fáze, môže dôjsť k poklesu výkonu prenášaného na motor, prestaňte jazdiť a nabite batériu.
• Keď je batéria nízka, môže to viesť k oslabeniu elektrickej asistencie. Odporúča sa začať nabíjať pri nabití 20-40%.
• Po každom použití nabite batériu.
• Ak sa elektrická kolobežka dlhší čas nepoužíva, nabíjajte ju aspoň raz za mesiac. Upozorňujeme, že ak sa batéria dlhší čas nenabíja, prejde do stavu samoochrany a nebude sa dať nabíjať. V takom prípade sa obráťte na svojho predajcu.
• Pri nabíjaní zapojte pred pripojením do elektrickej zásuvky nabíjačku do nabíjacieho portu.
• Počas nabíjania svieti kontrolka nabíjačky na červeno; to znamená, že nabíjanie prebieha normálne. Keď sa kontrolka rozsvieti na zeleno, nabíjanie je ukončené.
• Na nabíjanie batérie používajte iba originálnu nabíjačku.
• Nabíjačka má funkciu ochrany pred prebitím, ak je elektrobicykel 100% plne nabitý, nabíjačka automaticky prestane nabíjať.

• Batérie nevystavujte vysokým teplotám a neumiestňujte ich na miesta, kde môže dôjsť k rýchlemu nárastu teploty, napríklad blízko ohňa alebo na priame slnečné svetlo.
• Batérie nevystavujte sálavému teplu, neodhadzujte ich do ohňa, nerozoberajte ich a nenabíjateľné batérie sa nepokúšajte znova nabíjať. Mohli by vytiecť alebo vybuchnúť.
• Likvidácia batérie v ohni alebo mechanické rozdrvenie alebo rozrezanie batérie môžu mať za následok výbuch.
• Ponechanie batérie v prostredí s mimoriadne vysokou teplotou môže mať za následok výbuch alebo únik horľavej kvapaliny alebo plynu.
• Batéria vystavená extrémne nízkemu tlaku vzduchu môže spôsobiť výbuch alebo únik horľavej kvapaliny alebo plynu.
• UPOZORNENIE: Pri použití batérií nesprávneho typu hrozí nebezpečenstvo výbuchu alebo poškodenia zariadenia.
• Nikdy spolu nepoužívajte rôzne batérie a nové batérie nemiešajte spolu so starými.
• Nepoužívajte žiadne iné batérie, ako tie, ktoré sú určené.

• Tento výrobok alebo batérie nelikvidujte ich odhodením do netriedeného komunálneho odpadu. Odovzdajte ho na určenom zbernom mieste na recyklovanie odpadových elektrických a elektronických zariadení v súlade s miestnymi zákonmi. Týmto pomôžete šetriť zdroje a chrániť životné prostredie.
• Väčšina krajín Európskej únie upravuje likvidáciu batérií podľa zákona. Na elektrických zariadeniach, obaloch a batériách sa zobrazuje symbol recyklácie, ktorý pripomína používateľom správnu likvidáciu týchto vecí. Od používateľov sa požaduje, aby staré zariadenia a batérie odovzdali do existujúcich zberných zariadení. Ak

potrebujete viac informácií, obráťte sa na svojho predajcu alebo miestne úrady.

Odstránenie batérie na likvidáciu

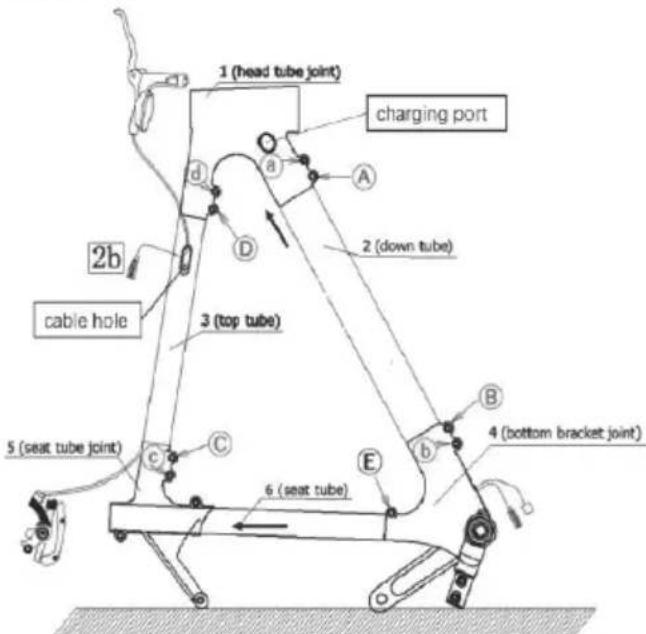

- Batéria je skrytá vo vnútri dolnej rúrky. Obe strany rúrky majú horúcu tavnú lepidlo na upevnenie batérie a kábla. Ak chcete batériu odstrániť, odstráňte všetky skrutky na ráme bicykla a odstráňte dolnú rúrku.

Prehlásenie CE:

• Spoločnosť Sharp Consumer Electronics Poland sp. z o.o. týmto prehlasuje, že toto zariadenie spĺňa základné požiadavky a iné dôležité ustanovenia smernice RED č. 2014/53/EÚ.
• Úplné znenie EÚ vyhlásenia o zhode je dostupné po kliknutí na odkaz www.sharpconsumer.com a potom vstúpte do sekcie sťahovania vášho modelu a vyberte "CE vyhlásenia".

Čo sa nachádza v balení:

Stručná príručka (tento dokument)

Súčiastky pre elektrický bicykel

• 1 × Rám a zadné koleso
• 1 × Predné koleso
• 1 × Priečna os • 1 × Riadidlá
• 1 × Sedlo a sedlová rúrka
• 2 × Fender
• 1 × Stojan

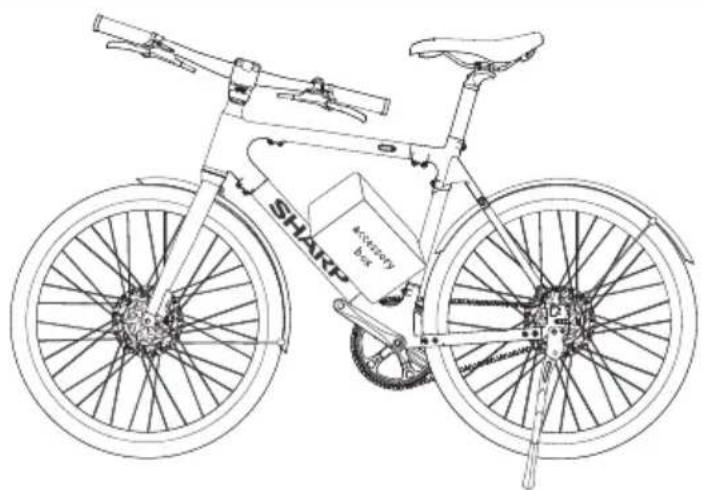

Krabica s príslušenstvom

• 5 × Záchytky kábla
• 1× nabíjačka • 1 × Ručná prevádzka • 3 × Imbusový kľúč • 3 × Kľúč s otvoreným koncom
• 1 × krížový skrutkovač

Krabica s príslušenstvom

(Pozrite sa na 1 na strane 1).

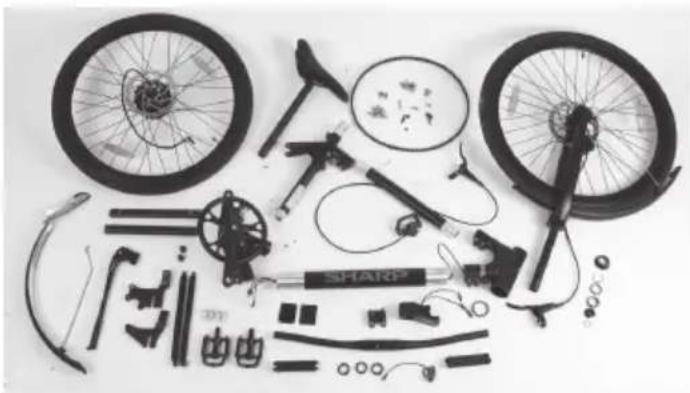

Súčiastky bicykla

(Pozrite sa na 2 na strane 1).

Číslo rámu bicykla

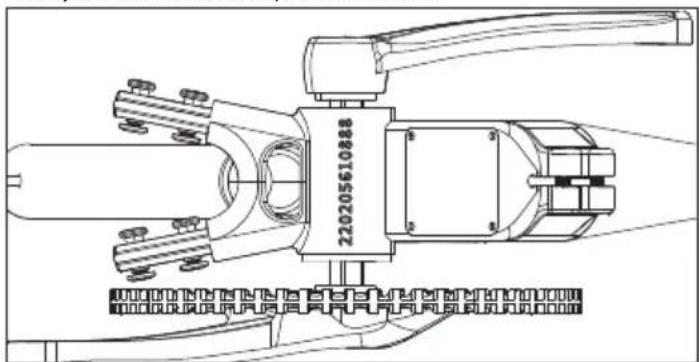

Číslo rámu bicykla nájdete vyrazené na spodnej skrutke, ako je zobrazené na obrázku. Je to jedinečný identifikátor vášho e-bicykla. Keď je váš bicykel ukradnutý, práve sériové číslo vám dáva najväčšiu šancu na jeho návrat. Bolo by dobré si ho niekde zapísať alebo odfotiť.

KROK 1: Nainštalujte a nastavte riadidlá

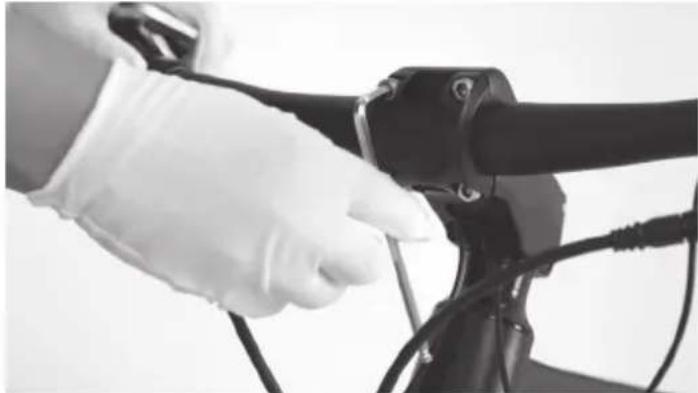

a. Odstráňte gumovú čapicu na vrchu stonky. b. Uvoľnite dve skrutky na strane stípika a dlhú skrutku na vrchu stípika pomocou imbusového kľúča o veľkosti 5 mm, potom otočte displej o 180 stupňov, ako je zobrazené na [Obrázku 1-1] a [1-2].

c. Dotiahnite skrutky.

Obrázok 1-1 Obrázok 1-2

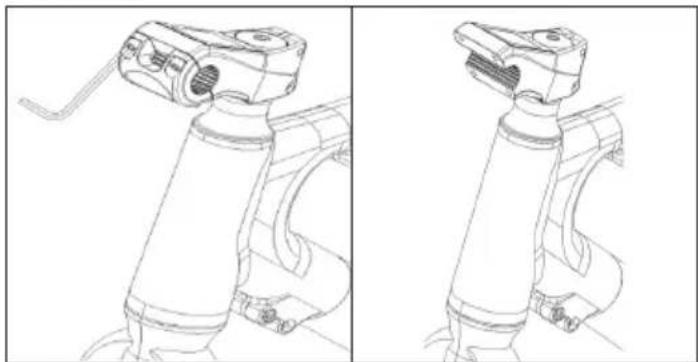

POZNÁMKA:

Uistite sa, že krútiaci moment skrutky na vrchu je približne 4-6 N·m. Uistite sa, že krútiaci moment tých na strane je približne 10-12 N·m.

a. Uvoľnite štyri skrutky na svorke riadidiel otáčaním proti smeru hodinových ručičiek pomocou imbusového kľúča o veľkosti 5 mm, potom odstráňte skrutky a predný kryt, ako je zobrazené na [Obrázku 1-3] a [1-4].

Obrázok 1-3 Obrázok 1-4

b. Umiestnite riadidlá do stredu svorky predstavca, keď je užívateľ na sedle a uistite sa, že sú správne orientované. Ovládacie tlačidlá sú na ľavej strane. Znovu nainštalujte predný kryt a skrutky pevne utiahnite, ale nie úplne.

Obrázok 2-1 Obrázok 2-2

KROK 3: Inštalujte sedadlo

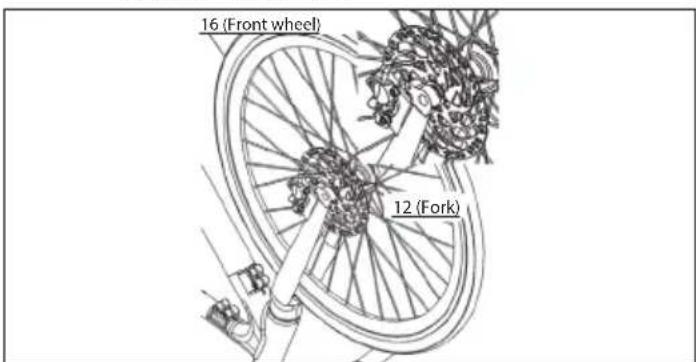

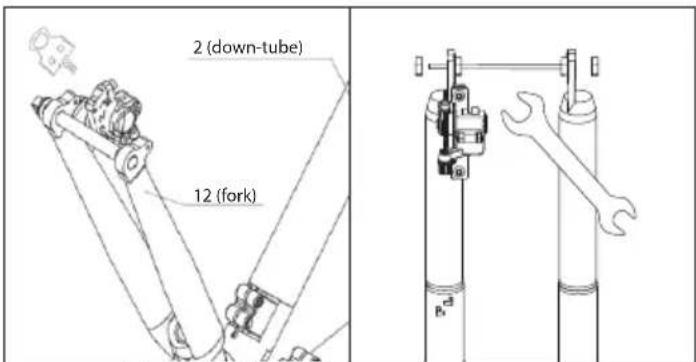

KROK 4: Inštalujte predné koleso

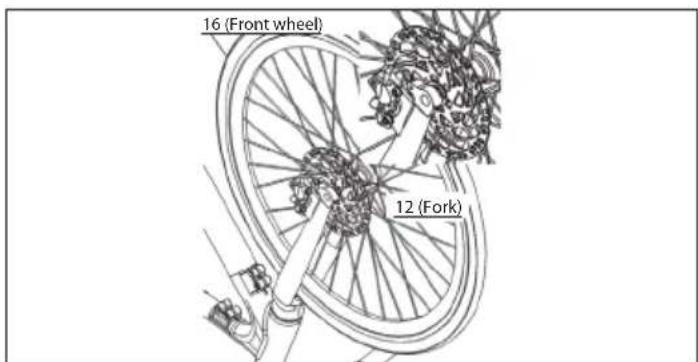

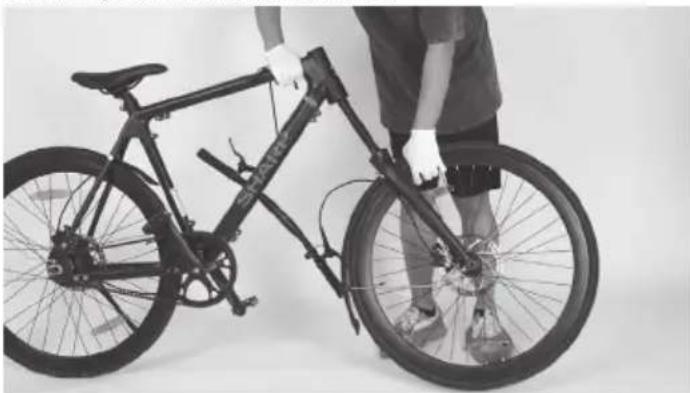

Pred inštaláciou predného kolesa musíte elektrický bicykel prevrátiť hore nohami.

a. Odoberte plastový čip z brzdového strmeňa, ako je zobrazené v [Obrázku 4-1]. b. Použite otvorený kľúč s rozmerom 15 mm na uvoľnenie skrutiek a v poradí, ako je zobrazené na [Obrázku 4-2], a odstráňte predný ochranný kryt vidlice. c. Umiestnite predné koleso do prednej vidlice, pričom opatrne vložte disk medzi brzdové strmene, ako je zobrazené na [Obrázku 4-3].

d. Vložte uvoľňovaciu páku z disku tak ďaleko, ako môžete. Možno budete musieť mierne upraviť predné koleso, aby uvoľňovacia páka mohla prejsť hladko. Zašróbujte ju v smere hodinových ručičiek, až kým nebude pevne stiahnutá, ako je ukázané v [Obrázku 4-4].

e. Zamknite uvoľňovaciu páku, ako je ukázané na [Obrázku 4-5]. Je oveľa lepšie umiestniť uvoľňovaciu páku tak, aby smerovala nahor a bola zarovnaná s ramenom vidlice.

Obrázok 4-1 Obrázok 4-2

Obrázok 4-4 Obrázok 4-5

POZNÁMKY:

Ak pri zamykaní uvoľňovacej páky necítite napätie, budete ju musieť viac utiahnuť.

Tento krok je veľmi dôležitý a súvisí s bezpečnosťou jazdy. Ak nemôžete dokončiť inštaláciu podľa požiadaviek, vyhľadajte pomoc odborníka.

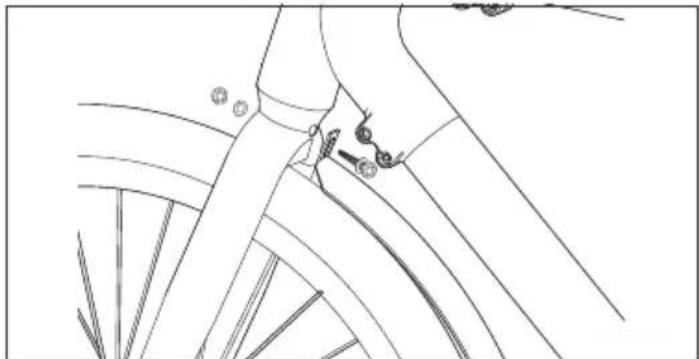

KROK 5: Nainštalujte predný blatník

a. Použite otvorený kľúč o veľkosti 10 mm na uvoľnenie matice krídla na vnútornej strane predného vidlice mosta, a potom odstráňte skrutku a maticu. b. Po zarovnaní blatníka so skrutkovým otvorom, dotiahnite montážne skrutky, aby ste ho upevnili na prednú vidlicu, ako je zobrazené na [Obrázku 5-1]. c. Po potvrdení, že predný blatník je zarovnaný so skrutkovou dierou, použite imbusový kľúč o veľkosti 5 mm na zatlačenie skrutky a otvorený kľúč o veľkosti 10 mm na dotiahnutie matice na druhej strane. Nezabudnite na podložky. d. Po upevnení horného držiaka použite imbusový kľúč o veľkosti 4 mm na odstránenie 2 skrutiek na spodnej časti prednej vidlice. Potom zarovnajte nohy predného blatníka s inštalačnými otvormi na spodnej časti prednej vidlice, ako je zobrazené na [Obrázkoch 5-2] a [5-3], a potom skrutky znovu dotiahnite na približne 3-5 N·m.

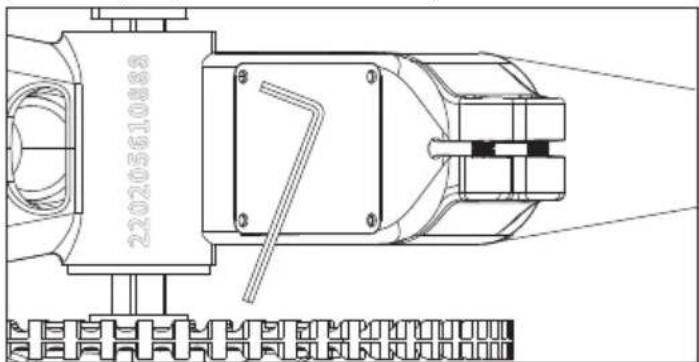

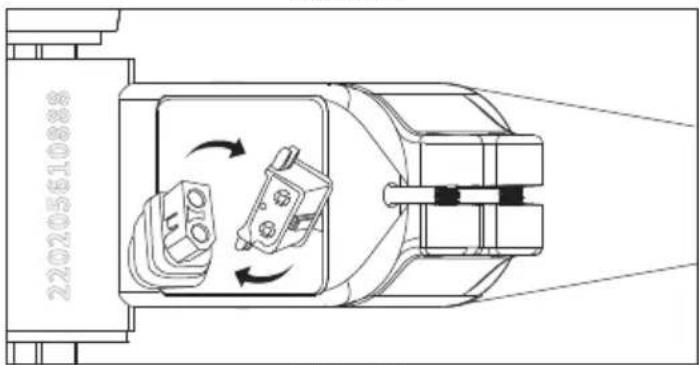

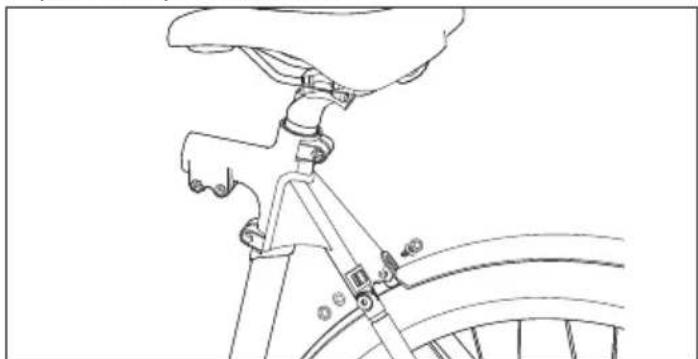

KROK 6: Nainštalujte zadný blatník

a. Použite otvorený kľúč veľkosti 10 mm na uvoľnenie matice krídla na spoji sedlovej rúry, potom odstráňte skrutku a maticu. b. Po zarovnaní blatníka so skrutkovým otvorom dotiahnite montážne skrutky, aby ste ho upevnili na spoj sedlového zvršku, ako je zobrazené na [Obrázku 6-1]. c. Po potvrdení, že predný blatník je zarovnaný s otvorom pre skrutku, použite imbusový kľúč veľkosti 5 mm na zatlačenie skrutky a otvorený kľúč veľkosti 10 mm na dotiahnutie matice na druhej strane na krútiaci moment 4-6 N·m. Nezabudnite na podložky. d. Po upevnení horného držiaka použite imbusový kľúč veľkosti 4 mm na odstránenie 2 skrutiek na výstupe. Potom zarovnajte nohy blatníka s inštalačnými otvormi, ako je zobrazené na [Obrázkoch 6-2] a [6-3], a potom skrutky znovu dotiahnite.

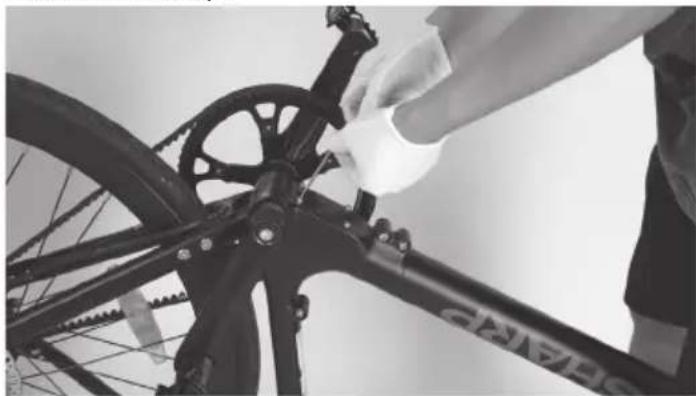

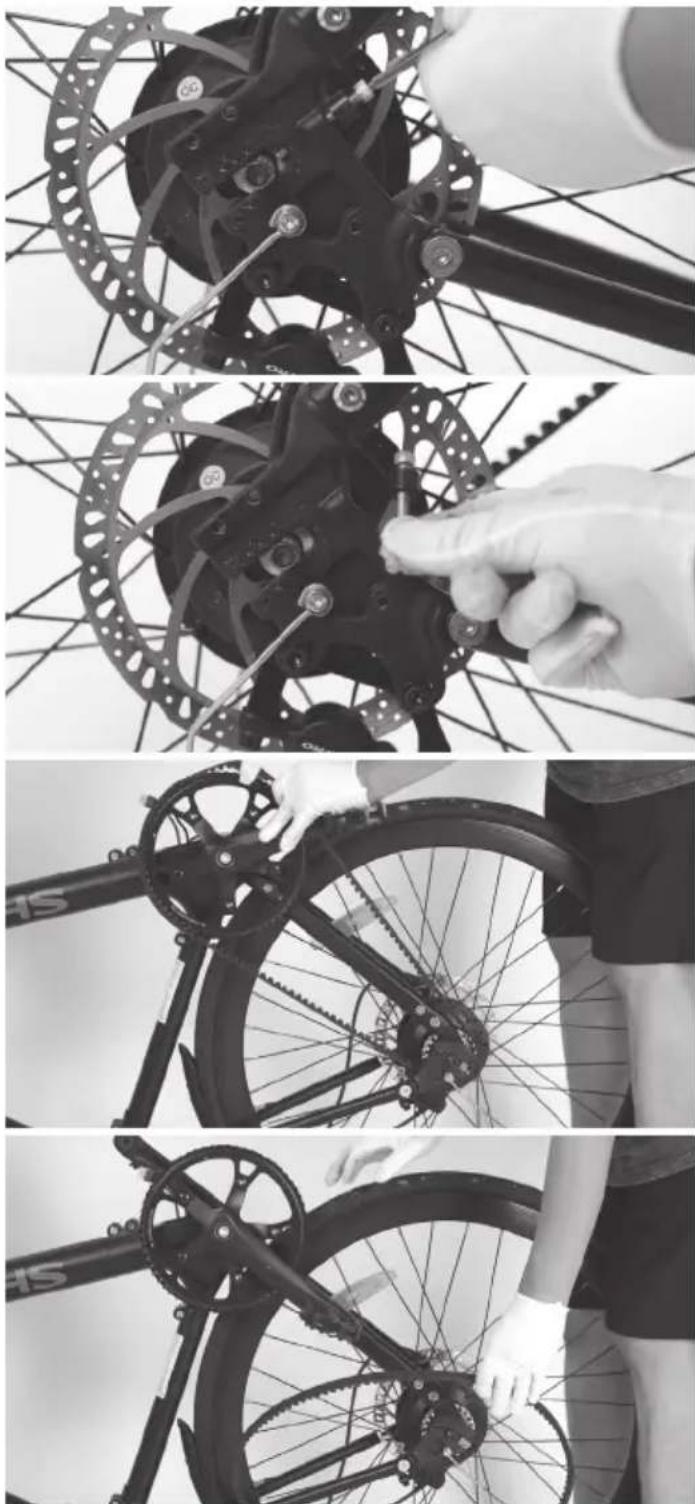

a. Uvoľnite štyri skrutky na kryte vedľa spodného držiaka proti smeru hodinových ručičiek pomocou imbusového kľúča veľkosti 3 mm, potom odstráňte skrutky a kryt, ako je zobrazené na [Obrázku 7-1]. b. Pripojte kábel medzi batériou a ovládačom, ako je zobrazené na [Obrázku 7-2]. c. Nasaďte späť kryt a znovu dotiahnite skrutky.

Obrázok 7-1

KROK 8: Inštalácia pedálov

Upozorňujeme, že pravý pedál sa utiahne smerom hodinových ručičiek, zatiaľ čo ľavý pedál sa utiahne proti smeru hodinových ručičiek.

Uistite sa, že krútiaci moment je 18 N·m.

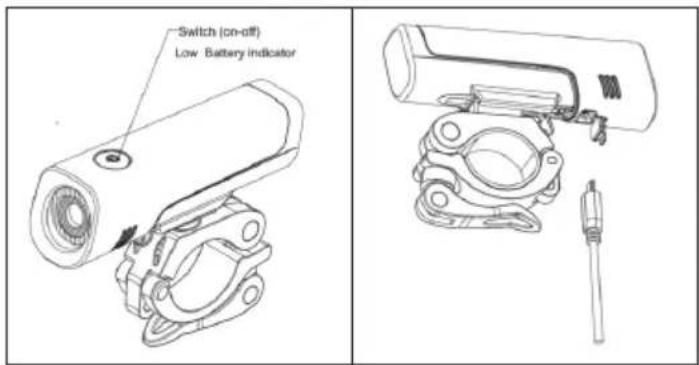

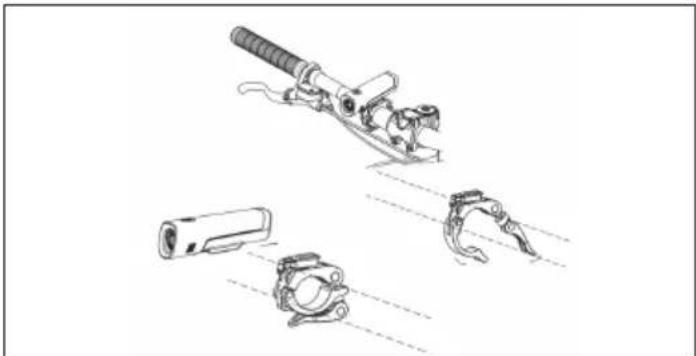

KROK 9: Nainštalujte svetlá, odrazovú dosku atď.

a. Namontujte predné svetlo na riadidlá, ako je ukázané na [Obrázku 9-1]. b. Namontujte zadné svetlo na sedlovú trubku, ako je ukázané na [Obrázku 9-2]. c. Namontujte predný odrazový prvok a zvonček na riadidlá, ako je ukázané na [Obrázku 9-3].

Napumpovanie bicyklového pneumatiky

Na napumpovanie vašich pneumatík budete potrebovať:

Bicyklová pumpa kompatibilná s Presta ventilmi alebo

Adaptér pre Presta ventil (ak vaša pumpa nemá zabudovanú hlavu Presta ventilu) nie je súčasťou balenia.

Ako nafúknuť pneumatiku

a. Ak má vaša pumpa dvojitú hlavu (vhodnú pre Presta aj Schrader ventily), uistite sa, že je nastavená na Presta ventily. Ak vaša pumpa nie je kompatibilná s Presta, budete potrebovať adaptér pre Presta ventil. Adaptér pripojte k hlave pumpy. b. Na bicykli odšróbujte malú maticu na vrchu ventilu Presta otáčaním proti smeru hodinových ručičiek. To umožňuje otvorenie ventilu a prítok vzduchu do pneumatiky. c. Stlačte dolu na ventile Presta, aby ste uvoľnili malé množstvo vzduchu. To pomáha zabezpečiť, že ventil nie je zaseknutý a umožňuje správne zapojenie pumpy. d. Stlačte pumpu na ventil Presta tak ďaleko, ako môžete. e. Ak má vaše čerpadlo páku, preklopte ju nadol, aby ste upevnili hlavu čerpadla na ventil Presta. Tým sa vytvorí vzduchotesné tesnenie. f. Začnite pumpovať vzduch do pneumatiky. g. Ak dosiahnete požadovaný tlak v pneumatike, odpojte hlavu pumpy uvoľnením páky alebo jej odskrutkovaním. h. Zašróbujte malú maticu na vrchu ventilu Presta v smere hodinových ručičiek, aby ste ju uzavreli.

Ako používať E-bike

Batériu pred prvým použitím úplne nabite.

Ako nabíjať

Obrázok 11-1 Obrázok 11-2

Motor ponúka päť modelov asistencie bicykla: ECO, NORMAL, TOUR, POWER, BOOST. Krátkym stlačením hore alebo dole prepnete stupeň asistencie pedálov.

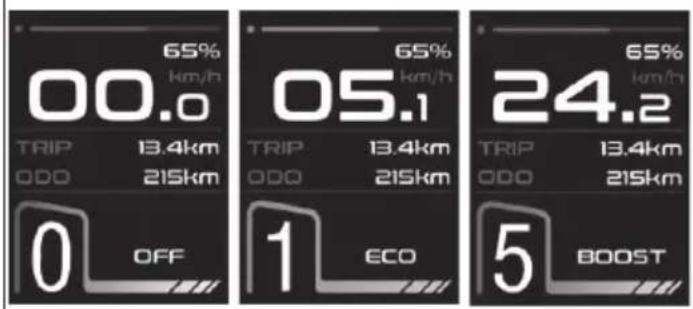

Štandardne displej zobrazuje aktuálnu rýchlosť (km/h), jednotlivé prejdenej vzdialenosti (km) a celkovú prejdenú vzdialenosť (km). Tlačidlo MODE stlačte krátko na prepnutie.

Ako nastaviť

Stlačte tlačidlo Hore alebo Dole na prepnutie a tlačidlo Režim na uloženie. Keď skončíte, stlačte tlačidlo Mode, aby ste sa vrátili do hlavného menu nastavení.

Ak sa do jednej minúty nevykoná žiadna akcia, automaticky sa ukončí stránka s nastaveniami.

Stlačte a držte tlačidlo Režim po dobu 2 sekúnd a vstúpte do rozhrania Nastavenia.

Vyberte možnosť O aplikácii a naskenujte QR kód pre stiahnutie aplikácie SHARP Life APP do vášho mobilu. Následne pripojte váš obľúbený e-bike k telefónu prostredníctvom aplikácie.

Stlačte a držte tlačidlo Režim po dobu 2 sekúnd a vstúpte do rozhrania Nastavenia.

Chybový kód

Ak je niečo v neporiadku s elektrickým systémom, na displeji sa zobrazí chybový kód. Neváhajte sa obrátiť na naše servisné centrum, aby ste odstránili problémy.

Tu sú definície chybových kódov.

a. Otvorte gumovú krytku a pripojte svetlo k napájaniu pomocou priloženého USB kábla. b. Nabíjanie je ukončené, keď indikačné svetlo zmení farbu na zelenú. c. Zatvorte gumový kryt po nabíjaní.

Ako používať predné svetlo

Stlačte tlačidlo, aby ste zapli svetlo.

Potom stlačte pre zníženie jasu. Stlačte znova pre vypnutie svetla.

Ako používať zadné svetlo

Stlačte tlačidlo pre zapnutie alebo vypnutie svetla.

Aplikácia SHARP Life

Pridajte si aplikáciu SHARP Life do svojho mobilného zariadenia a začnite využívať výhody ďalších funkcií. To zahŕňa:

Monitorovanie rýchlosti vo vašom zariadení.

Zmena jednotiek rýchlosti/vzdialenosti medzi kilometrami a míľami. Keď je e-bike zapnutý a na displeji bliká ikona Bluetooth, kliknite na „Add Device“ (Pridať zariadenie).

Vaše zariadenie automaticky skenuje váš e-bike. Uistite sa, že funkcia Bluetooth je na vašom telefóne povolená. Povolte služby určovania polohy, ak sú vyžadované.

Po nájdení zariadenia sa dokončí párovanie pomocou technológie Bluetooth.

POZNÁMKA:

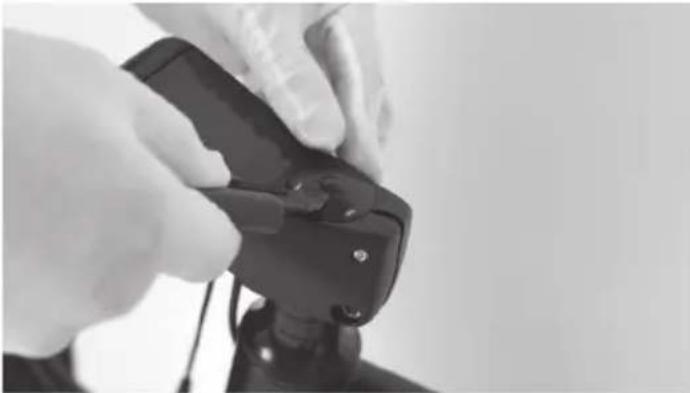

Ak sa chcete pripojiť k elektrobicyklu s novým účtom, existujú dva spôsoby:

1. Odstráňte zariadenie z predchádzajúceho účtu.
2. Stlačte a podržte tlačidlo 'i' Mode a tlačidlo '-' súčasne po dobu 2 sekúnd, aby ste odpojili Bluetooth displeja, a potom sa s ním môže pripojiť nový účet.

Ak chcete pridať svoj e-bike do aplikácie.

a. Odpojte káble displeja a asistenčného prepínača. b. Odstráňte štyri skrutky na prednom kryte otáčaním proti smeru hodinových ručičiek pomocou imbusového kľúča o veľkosti 5 mm. c. Odstráňte kryt. d. Potom odstráňte riadidlá.

a. Odstráňte gumovú čapicu na vrchu stonky. b. Uvoľnite dve skrutky na strane stĺpika a dlhú skrutku na vrchu stĺpika pomocou imbusového kľúča o veľkosti 5 mm. c. Potom odstráňte stonku a displej.

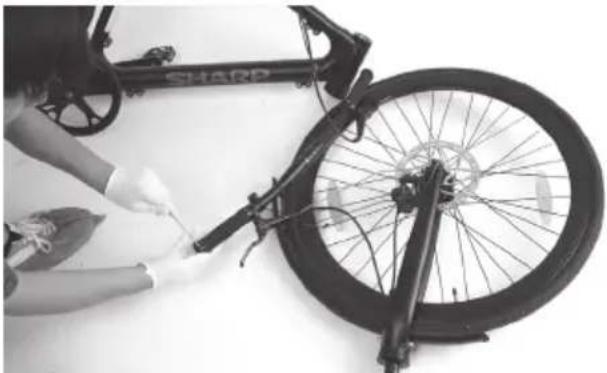

Krok 3: Odstráňte prednú vidlicu a predné koleso

Odstráňte prednú vidlicu a predné koleso.

a. Uvoľnite skrutky na rukoväti pomocou imbusového kľúča o veľkosti 3 mm. b. Potom odstráňte rukoväť.

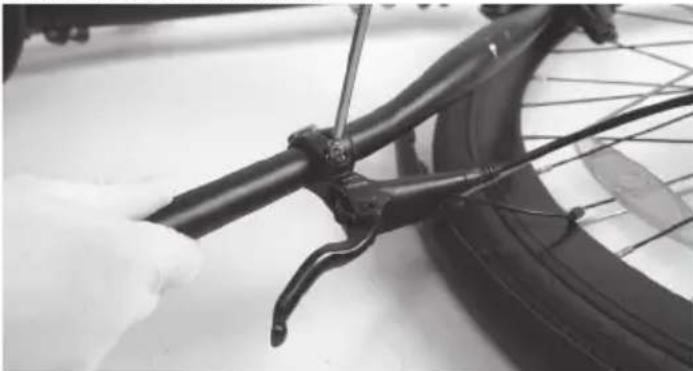

Krok 5: Odstráňte brzdovú páku

a. Uvoľnite skrutky na brzdovej páke pomocou imbusového kľúča o veľkosti 5 mm. b. Potom odstráňte brzdovú páku.

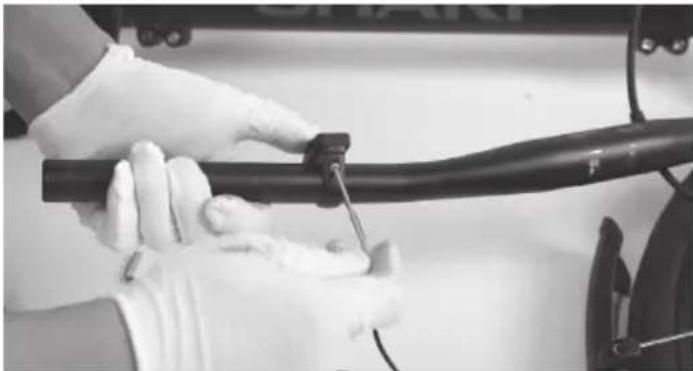

Krok 6: Odstráňte asistenčný prepínač

a. Uvoľnite skrutku na brzdovej páke pomocou imbusového kľúča o veľkosti 5 mm. b. Potom odstráňte asistenčný prepínač pomocou imbusového kľúča o

veľkosti 2,5 mm.

a. Opakujte krok 4 a 5 na druhej strane riadidiel. b. A potom odstráňte riadidlá z bicykla.

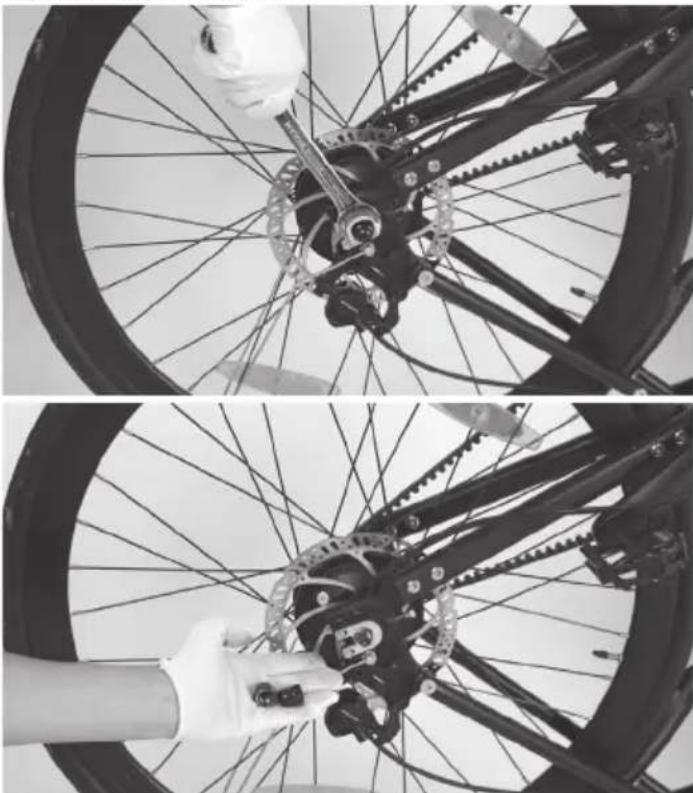

Krok 8: Odstráňte kryt vedľa spodného držiaka

a. Otočte bicykel hore nohami. b. Uvoľnite štyri skrutky na kryte vedľa spodného držiaka proti smeru hodinových ručičiek pomocou imbusového kľúča o veľkosti 3 mm. c. Potom odstráňte kryt.

a. Uvoľnite skrutky na stojane pomocou imbusového kľúča s veľkosťou 5 mm. b. Potom odstráňte stojan.

Uvoľnite koncové kryty na zadnom náboji pomocou otvoreného kľúča s veľkosťou 19. Potom ich odstráňte.

Uvoľnite poistné krúžky na výstupe pomocou imbusového kľúča s veľkosťou 4 mm.

Pás môžete teraz ľahko odstrániť.

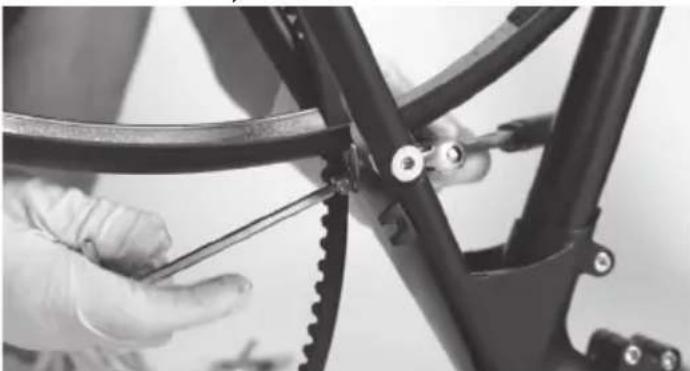

Krok 12: Odstráňte zadný blatník

c. Potom odstráňte zadný blatník.

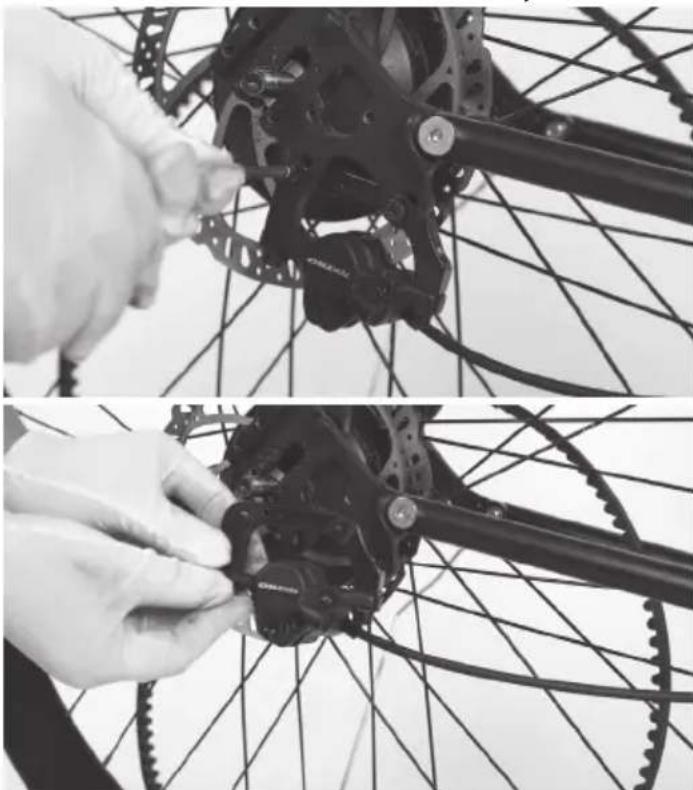

Krok 13: Odstráňte kryt kábla, zadnú brzdovú strmeň a zadné koleso

a. Uvoľnite 2x skrutky Philips a potom odstráňte kryt kábla. b. Uvoľnite skrutky pomocou imbusového kľúča s veľkosťou 5 mm. Potom odstráňte zadnú brzdovú strmeň. c. Potom môžete ľahko odstrániť celé zadné koleso z bicykla.

Krok 15: Odstráňte výstup

a. Použite imbusový kľúč s veľkosťou 4 mm na posunutie skrutiek na zadnej vidlici. Skrutky na druhej strane uvoľnite pomocou ďalšieho imbusového kľúča s veľkosťou 4 mm. b. Uvoľnite skrutky na zadnej vidlici pomocou imbusového kľúča s veľkosťou 5 mm. c. Potom odstráňte výstup.

Potom odstráňte pás.

Opakujte túto akciu. Potom odstráňte zadné vidlice a sedlové vzpery.

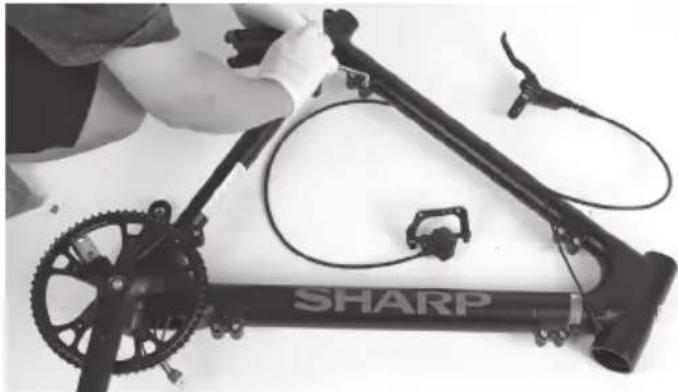

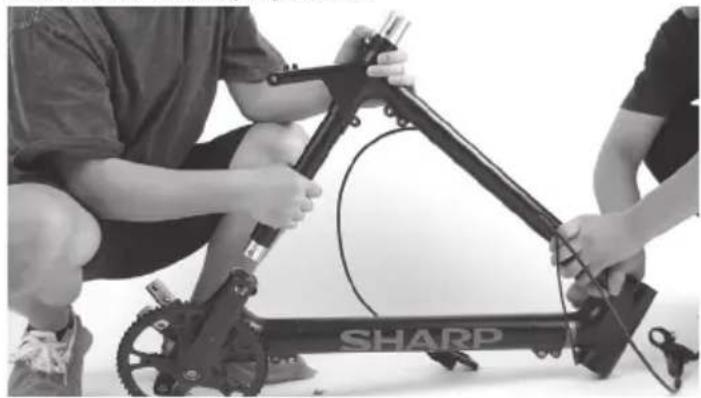

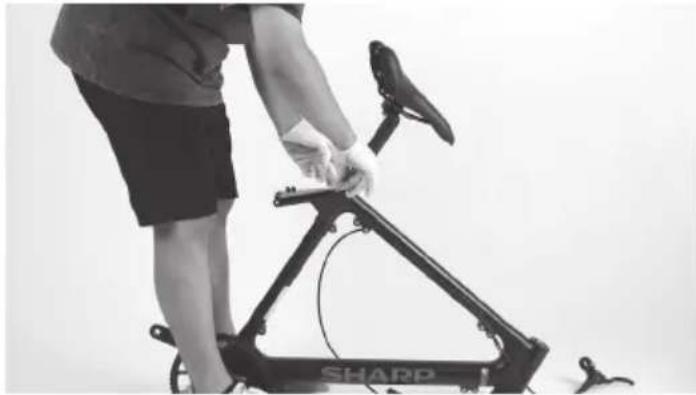

Krok 17: Odstráňte sedlový stĺpik

Uvoľnite skrutku na spoji sedlovej rúry pomocou imbusového kľúča s veľkosťou 5 mm. Potom odstráňte sedlovú tyč.

Uvoľnite všetky skrutky na prednom trojuholníku rámu pomocou imbusového kľúča s veľkosťou 5 mm.

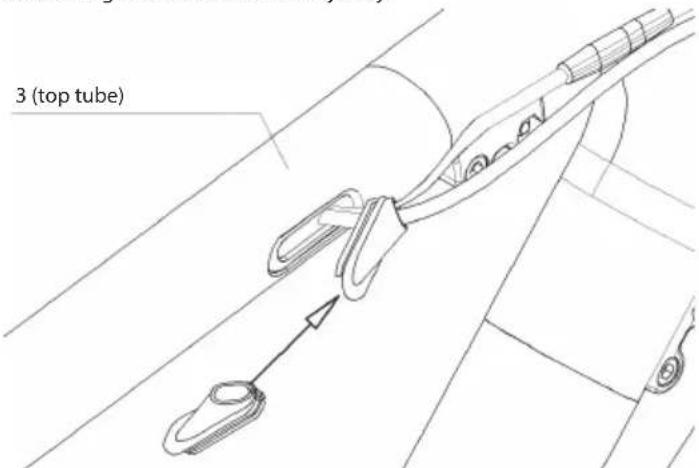

Odstráňte gumovú svorku z vrchnej rúrky.

Rozoberte rám v nasledujúcej sekvencii.

Batéria je skrytá vo vnútri dolnej rúrky. Obe strany rúrky majú horúcu tavnú lepidlo na upevnenie batérie a kábla.

Misia dokončená!

Diely Krútiaci moment Nm
Trojuholníkový rám 20 Nm
Parný vrch / bok 6 Nm/12 Nm
Parná zložka 8 Nm
Sedadlová struna 20 Nm
Retazový zadok 10 Nm
Pedálový skrutka 40 Nm
Upravte skružky R-tesnenia 6 Nm
Koncovky zadného kolesa 45 Nm
Servisné dvere 5 Nm
Brzdový strmeň 8 Nm
Koncový kryt rukoväte 3 Nm
Brzdové páky 8 Nm
L/R pedále 18 Nm
Blatníky 5 Nm

Znovu zostavenie:

Interval Skontrolujte Servis Vymenit'
Týždenne, 160-321km (100-200 mi)	Skontrolujte hardvér na správny krútiaci moment.Skontrolujte pohon pre správne zarovnanie a funkčnosť (vrátane remeňa, volňobehu, prevodníka).Skontrolujte pravosť kolesa a tichý chod kolesa (bez hluku výpletu)Skontrolujte stav rámu na prípadné poškodenia.	Čistite rám utieraním vlhkou handričkou.Použite upravovač(e) bubna na napnutie káblov prehazovača/ brzd ak je to potrebné.	Vymeňte akékolvek komponenty, ktoré náš produktový servis alebo certifikovaný dôveryhodný mechanik bicyklov potvrdil, že sú poškodené nad rámec opravy alebo sú rozbité.
Mesačne, 402-1207 km (250-750 mi)	Skontrolujte zarovnanie brzdových platničiek, napätie brzdového lana.Skontrolujte natiahnutie pásá.Skontrolujte brzdové a radenie káblov na koróziu alebo ošípanie.Skontrolujte napätie výpletu.Skontrolujte montáz príslušenstva (montázne skrutky nosiča, montázne prvky blatníka a zarovnanie).	Skontrolujte krútiaci moment klůky a pedálu.Udržujte brzdové a radenie káblov čisté.Skontrolujte a napnite kolesá, ak sa objavia volné ráfiky.	V prípade potreby vymeňte brzdové a radenie káble.Vymeňte brzdové doštičky, ak je to potrebné.
Každých 6 mesiacov, 1207-2011 km (750-1250 km)	Skontrolujte pohon (remienok, prevodník, volňobeh).Skontrolujte všetky káble a obaly.	Odporúča sa štandardná údržba certifikovaným, dôveryhodným mechanikom bicyklov.Namažte spodnú skriňu.	Vymeňte brzdové doštičky.Ak je to potrebné, vymeňte pneumatiky.Vymeňte káble a obaly, ak je to potrebné.

Ak používaš bicykel v náročných podmienkach alebo prejdeš viac ako 2 000 km/1 250 míľ za rok, skráť intervaly kontroly a nechaj si bicykel skontrolovať v servise pre bicykle každých 6 mesiacov.

Skrutkové spoje

• Pravidelne kontrolujte vozidlo na uvoľnené skrutkové spoje podľa plánu údržby a uvoľnené skrutky dotiahnite dynamometrickým kľúčom.
• Na bicykli nejazdite, ak zistíte, že sa akékoľvek skrutkové spoje uvoľnili.
• Ak nemáte potrebné odborné znalosti a potrebné nástroje, nechajte si skontrolovať voľné skrutkové spoje odborníkom.

Rám a vidlice

• Skontrolujte rám a tuhú vidlicu na prítomnosť trhlín, deformácií alebo zmeny farby.
• Ak je rám alebo vidlice prasknutý, deformovaný alebo zafarbený, okamžite kontaktujte odborníka.
• Nepoužívajte bicykel, ak nájdete akékoľvek praskliny, deformácie alebo zmeny farby.

Sedlo

• Skontrolujte, či môžete otočiť sedlo.
• Ak môžete otáčať sedlo, utiahnite zložku sedlovej trubice. Dodržiavajte príslušné krútiace momenty.
• Skontrolujte, či môžete sedlo posúvať horizontálne v smere jazdy alebo v opačnom smere.
• Ak môžete posunúť sedlo, upravte zložku sedla.

Kolesá

• Skontrolujte, či sa predné alebo zadné koleso môže pohybovať do strán a či sa môžu pohybovať matice kolies.
• Ak sa kolieskové matice pohybujú, nechajte odborníka skontrolovať skrutkové spoje.
• Ak sa rýchloviazací hriadeľ pohybuje, upravte hriadeľ.
• Ak sa predné alebo zadné koleso pohybuje do strany, nechajte odborníka skontrolovať koleso.
• Skontrolujte, či je rovnaká vzdialenosť na oboch stranách medzi predným kolesom a prednou vidlicou a medzi zadným kolesom a rámom.
• Ak vzdialenosti nie sú rovnaké, nechajte odborníka skontrolovať predné a zadné kolesá.
• Zdvihnite bicykel a otočte predné alebo zadné koleso. Skontrolujte, či sa predné alebo zadné koleso pohybuje do strany alebo smerom von.
• Ak sa predné alebo zadné koleso otáča nabok alebo smerom von, nechajte koleso skontrolovať odborníkom.
• Pravidelne kontrolujte predné a zadné ráfiky na prítomnosť trhlín, deformácií alebo zmeny farby.
• Skontrolujte, či je ráfik pod vnútornou dušou a páskou na ráfik.
• Nepoužívajte bicykel, ak je rám prasknutý, deformovaný alebo zmenil farbu.
• Nechajte odborníka skontrolovať, či je na ráfiku, materiáloch alebo hliníku nejaké poškodenie.
• Jemne stlačte ráfiky medzi palcom a prstami, aby ste skontrolovali, či je napätie rovnaké pre všetky ráfiky.
• Ak sa napätie mení alebo sú ráfiky volné, nechajte odborníka skontrolovať napätie ráfikov.

Pneumatiky

• Skontrolujte, či je tlak v pneumatike správny podľa údajov na bočnej stene pneumatiky.
• Skontrolujte, či sú pneumatiky bez prasklín a poškodení od cudzích telies.
• Skontrolujte, či môžete jasne cítiť dezén pneumatiky.
• Ak je pneumatika popraskaná alebo poškodená, alebo je hĺbka dezénu príliš nízka, nechajte pneumatiku vymeniť odborníkom.

Brzda

Je dôležité, aby ste sa naučili a zapamätali, ktorá páka brzdy ovláda ktorú brzdu (prednú/zadnú), aby ste zabezpečili svoju bezpečnosť.

Ak chcete skontrolovať, aké nastavenie má vaše bicykel, stlačte jednu páku brzdy a pozrite sa, či sa aktivuje predná alebo zadná brzda. Teraz urobte to isté s druhou pákou brzdy. Zapamätajte si toto nastavenie.

Počas testovania konfigurácie bŕzd sa uistite, že vaše ruky môžu pohodlne dosiahnuť a stlačiť páky bez problémov. Ak máte pri obsluhe bŕzd akékoľvek problémy alebo nepohodlie, prosím, obráťte sa na nás pred jazdou.

Prečítajte si užívateľské príručky výrobcu bŕzd a uistite sa, že vaše brzdy správne udržiavate. Je vašou zodpovednosťou vedieť rozpoznať, kedy je potrebné vymeniť brzdové doštičky.

Batéria

Je nevyhnutné dodržiavať tieto pokyny a bezpečnostné tipy, aby ste zachovali dlhú životnosť batérie a zabezpečili správne fungovanie.

• Batériu pred každou jazdou úplne nabite, aby bola pripravená na celú cestu. Pomôže to znížiť pravdepodobnosť prebitia batérie.
• Ak sa batéria fyzicky poškodí alebo prestane fungovať, ak bola zhodená alebo zapletená do nehody, alebo ak si všimnete, že sa správa abnormálne, okamžite prestaňte používať a kontaktujte predajcu.
• Skladujte batériu na suchom, klimatizovanom mieste v interiéri pri teplote medzi 0°C a 40°C.

Napätie klesá, keď je batéria vybitá, čo môže viesť k oslabeniu elektrickej asistencie. Odporúča sa začať nabíjať pri nabití 20-40%.

Nabíjanie 80-	100% 80%	60% 40%	20% 0-	20%
Napätie batérie/V	42 38 36	34 32 30

• Nabíjačka je určená pre 100–240V. Pred začiatkom každého nabíjania sa uistite, že nabíjačka, káble nabíjačky a batéria nie sú poškodené.
• Nabíjanie trvá približne 3–4 hodiny. V zriedkavých prípadoch môže trvať dlhšie úplne nabíjať batériu, najmä keď je bicykel nový alebo dlho nebol používaný.
• Batériu nabíjajte iba dodávanou nabíjačkou, pretože iné môžu batériu poškodiť alebo zvýšiť možnosť vzniku požiaru alebo explózie.
• Hoci je nabíjačka navrhnutá tak, aby automaticky prestala nabíjať, keď je batéria plná, nezanechávajte ju zapojenú viac ako 12 hodín.
• Uistite sa, že váš nabíjač je izolovaný od kvapalín, nečistôt a odpadu. Dosah na jedno nabitie silne závisí od niekoľkých okolností, ako sú (ale nie sú obmedzené na):
• Počasie, ako je teplota okolia a vietor;
• Podmienky na cestách, ako je nadmorská výška a povrch cesty;
• Stav bicykla, ako je tlak v pneumatikách a úroveň údržby;
• Používanie bicykla, ako je napríklad zrýchlenie a radenie; • Hmotnosť jazdca a batožiny; • Množstvo cyklov nabíjania a vybíjania; • Vek a stav batérie.

• Nabíjačku by ste mali používať iba v interiéri v chladnom, suchom, dobre vetranom priestore na rovnom, stabilnom, tvrdom povrchu.
• Vyhnite sa vystaveniu nabíjačky kvapalinám, prachu, nečistotám alebo kovovým predmetom. Počas používania nabíjačku ničím neprikryvajte.
• Skladujte a používajte nabíjačku na bezpečnom mieste mimo dosahu detí.
• Nabíjanie batérie do plna pred každým použitím pomáha predĺžiť jej životnosť a znižuje riziko prebitia.
• Nepoužívajte žiadnu inú nabíjačku ako pôvodnú nabíjačku, ktorú ste dostali s vašou objednávkou, alebo nabíjačku špeciálne navrhnutú pre konkrétny bicykel, ktorý ste zakúpili priamo od spoločnosti SHARP.
• Táto nabíjačka je určená pre štandardné domáce zásuvky s napätím 110-240V 50/60 Hz a automaticky detekuje a vypočíta vstupné napätie. Nepokúšajte sa otvoriť nabíjačku alebo meniť vstupné napätie.

- Je normálne, že sa nabíjačka pri nabíjaní mierne zohreje. Ak je nabíjačka príliš horúca na dotyk, alebo ak cítite zápach alebo si všimnete akékoľvek iné príznaky prehrievania, prestaňte nabíjačku používať a kontaktujte servisné centrum SHARP.

- Pri používaní nabíjačky držte indikátor nahor. Nabíjačku nepreklápajte, pretože to môže brániť chladnutiu a skrátiť jej životnosť.

- Používajte iba pôvodnú nabíjačku dodanú spoločnosťou SHARP alebo jednu navrhnutú pre váš konkrétny model bicykla, ktorú schválila

spoločnosť SHARP. Nepoužívajte nabíjačky z aftermarketu, ktoré môžu spôsobiť poškodenie, vážne zranenie alebo smrť.

- Nedodržiavanie informácií o nabíjaní batérie uvedených tu môže spôsobiť nepotrebné poškodenie nabíjacích komponentov, batérie alebo nabíjačky a môže viesť k slabému výkonu batérie alebo k zlyhaniu správnej funkcie. Poškodenie batérie týmto spôsobom nie je pokryté zárukou.

Vyváženie vášho akumulátora

Keď prvýkrát dostanete svoj bicykel, je dôležité dodržiavať tieto kroky, aby ste zaistili, že vaše batériové články sú správne vyvážené a aby ste ich udržiavali čo najefektívnejšie.

1. Pre prvé počiatočné nabíjanie po obdržaní vášho bicykla (alebo po dlhšom čase skladovania) sa uistite, že batériu nabíjate aspoň 4 hodiny pred jazdou.

POZNÁMKA: Odporúčame nechať batériu nabíjať aspoň 4 hodiny pri prvých troch nabíjaniach, aby sa bunky správne vyvážili.

1. Po prvých troch jazdách môžete začať s bežnými postupmi nabíjania.

• Skontrolujte všetky káble, aby ste sa uistili, že nedošlo k žiadnemu poškodeniu.
• Skontrolujte zobrazenie kvôli prasklinám a poškodeniam. Overte, či je pevne na mieste.
• Skontrolujte ovládaciu jednotku na praskliny a poškodenia. Skontrolujte, či je pevne na mieste.
• Skontrolujte dobíjateľnú batériu, aby ste sa uistili, že nie je poškodená.
• Skontrolujte, či sú všetky zástrčky a kontakty správne na mieste a v prípade potreby ich znovu pripojte.
• Skontrolujte kábel a vonkajší obal, aby ste potvrdili, že nie je poškodený.
• Skontrolujte motor, aby ste sa uistili, že nie je poškodený.

Čistenie

• Vždy vypnite batériu a odpojte nabíjačku od nabíjacieho portu a zo zásuvky pred tým, ako budete čistiť batériu alebo bicykel.
• Na čistenie batérie alebo rámu bicykla použite suchú alebo mierne vlhkú handričku. Ak je nečistota v nabíjacom porte alebo okolo neho, skúste ju odstrániť pomocou nízkeho tlaku vzduchu alebo mäkkou kefkou. Pokyny na čistenie súčastí pohonu nájdete v návode výrobcu pohonu.
• Pri čistení sa uistite, že nabíjací port na bicykli je úplne zatvorený a žiadna voda sa nedostane do kontaktu s elektrickými komponentmi. Ak je mokrý, nechajte nabíjací port otvorený, aby úplne vyschol pred pripojením nabíjačky.
• Buďte opatrní, aby ste nepoškodili alebo nevystavili elektrické komponenty vode. Nečistite batériu, motor alebo akékoľvek iné elektrické komponenty pod vysokým tlakom. Poškodenie elektrických komponentov alebo ich vystavenie vode môže spôsobiť požiar, ktorý môže viesť k vážnemu zraneniu alebo dokonca smrti. Nepoužívajte ani nenabíjajte batériu, o ktorej si myslíte, že do nej prenikla voda. Rovnako všetky konektory, vrátane nabíjacieho portu, musia byť úplne suché a čisté pred použitím alebo nabíjaním bicykla.
• Na čistenie nabíjačky nepoužívajte alkohol, rozpúšťadlá ani abrazívne čistiace prostriedky. Namiesto toho použite suchú alebo mierne vlhkú handričku. Čistenie povrchu bicykla LEN.

Informácie o servise

VÝSTRAHA

TECHNOLOGICKÝ POKROK UROBIL BICYKLE A ICH KOMPONENTY KOMPLEXNEJŠÍMI A TEMPO INOVÁCIÍ SA ZVYŠUJE.

JE NEMOŽNÉ, ABY TÁTO PRÍRUČKA POSKYTOVALA VŠETKY INFORMÁCIE POTREBNÉ NA SPRÁVNU OPRAVU A/ALEBO ÚDRŽBU VAŠEHO BICYKLA. Aby ste minimalizovali šance na nehodu a možné zranenie, musíte nechať akúkoľvek opravu alebo údržbu, vrátane tých, ktoré nie sú konkrétne popísané v tomto manuáli, vykonať odborníkom. Rovnako dôležité je, že vaše individuálne požiadavky na údržbu budú určené všetkým od vášho štýlu jazdy až po geografickú polohu. Požiadajte odborníka o pomoc pri určovaní vašich požiadaviek na údržbu.

akúkoľvek opravu alebo údržbu, vrátane tých, ktoré nie sú konkrétne popísané v tomto manuáli, vykonať odborníkom. Rovnako dôležité je, že vaše individuálne požiadavky na údržbu budú určené všetkým od vášho štýlu jazdy až po geografickú polohu. Požiadajte odborníka o pomoc pri určovaní vašich požiadaviek na údržbu.

VÝSTRAHA

MNOHO ÚLOH SÚVISIACICH SO SLUŽBAMI A OPRAVOU BICYKLOV VYŽADUJE ŠPECIÁLNE VEDOMOSTI A NÁSTROJE.

Nezačínajte so žiadnymi úpravami alebo servisom vášho bicykla, kým sa od profesionála nenaučíte, ako ich správne vykonať. Nesprávna úprava alebo servis môže spôsobiť poškodenie bicykla alebo nehodu, ktorá môže spôsobiť vážne zranenie alebo smrť.

1. Požiadajte servisné centrum o kópie inštalačných a servisných pokynov výrobcu pre komponenty na vašom bicykli alebo kontaktujte výrobcu komponentov.
2. Poproste servisné centrum, aby vám odporučilo knihu o oprave bicyklov.
3. Opýtajte sa servisného centra na dostupnosť kurzov opravy bicyklov vo vašej oblasti.

Odporúčame, aby ste požiadali odborníka, aby skontroloval kvalitu vašej práce pri prvom zásahu a pred jazdou na bicykli, len aby ste sa uistili, že ste všetko spravili správne. Keďže to bude vyžadovať čas mechanika, za túto službu môže byť účtovaný skromný poplatok.

Odporúčame tiež, aby ste sa obrátili na odborníka s otázkami týkajúcimi sa získania náhradných dielov, ako sú vnútorné rúrky, žiarovky atď., pretože by bolo užitočné, keď sa naučíte takéto diely vymieňať, keď ich výmena bude potrebná.

Riešenie problémov

Príznaky Možné príčiny Najčastejšte riešenia
Bicykel nefunguje.	1. Nedostatočná kapacita batérie2. Chybné pripojenia3. Nesprávna postupnosť zapnutia4. Brzdy sú aplikované	1. Nabite batériu2. Udržujte konektory čisté a opravujte ich3. Zapnite bicykel správnou postupnosťou4. Uvoľnite brzdy
Neregulárne zrýchlenie a/ alebo znížená maximálna rýchlosť.	1. Nedostatočná kapacita batérie2. Voľný alebo poškodený akcelerátor	1. Nabite alebo vymeňte batériu2. Vymeňte plynovú rukovát
Motor nereaguje, keď je bicykel zapnutý.	1. Voľné káble2. Voľný alebo poškodený akcelerátor3. Voľný alebo poškodený kábel motora4. Poškodený motor	1. Opravte a/alebo pripojte2. Utiahnite alebo vymeňte3. Zabezpečte alebo vymeňte4. Opravte alebo vymeňte
Znížený dosah.	1. Nízky tlak v pneumatike2. Nízky alebo chybný akumulátor3. Jazda s priliš veľkým množstvom kopcov, protive-trom, brzdením a/alebo nadmerným zaťažením4. Batéria bola dlhodobo vybitá bez pravidelného nabíjania, je stará, poškodená.5. Brzdy sa otierajú	1. Nastavte tlak v pneumatike2. Skontrolujte pripojenia alebo nabite batériu.3. Pomôžte s pedálmi alebo upravte trasu.4. Kontaktujte podporu produktov, ak pokles rozsahu pretrváva.5. Nastavte brzdy
Batéria sa nebude nabíjať.	1. Nabíjačka nie je dobre pripojená2. Nabíjačka poškodená3. Poškodený akumulátor4. Poškodené káble	1. Nastavte spojenia2. Vymeniť3. Vymeniť4. Opravte alebo vymeňte
Koleso alebo motor vydávajú zvláštne zvuky.	1. Voľné alebo poškodené ráfiky kolesa alebo obvod2. Voľné alebo poškodené vedenie motora	1. Utiahnite, opravte alebo vymeňte2. Znova pripojte alebo vymeňte motor.

Informácie o servise

Typická životnosť opotrebovávajúcich sa dielov		Normálne použitie Kontrola	Komentár
1 Discová brzda / Brzdové platničky 5 000 km			12 mesiacovVymeňte, ked' je opotrebovaný alebo popraskaný.	Rotor / Platničky - min hrúbka 1,5 mm / min hrúbka 1 mm.
2 Pohon Gates pásom 30 000 km				Vymeňte, ked' je opotrebovaný alebo popraskaný.
3 Prevodovka / Klukové koleso 15 000 km				Vymeňte, ked' prevod nie je hladký alebo ked' je počuť nezvyčajný hluk.
4 Pneumatika		5 000 km		Vymeňte, ked' je popraskané alebo je vzor opotrebovaný a hladký.
5 Vnútorná duša Vymeňte, ked' dochádza k úniku.
6 Sedlo Vymeňte, ked' je opotrebované alebo volné.
7 Rukováte, pedále				je opotrebované alebo volné.
8	Ráfiky			Skontrolujte, či sú ráfiky volné.
9	Bočná podpora			Vymeňte, ked' je opotrebované alebo volné.
10	Batéria	500 nabíjacích cyklov		Nabite akumulátor každých 6 mesiacov, ak sa dlhšie nepoužíva.
11	Motor	15 000 km	36 mesiacov	Vymeňte, ked' prevod nie je hladký alebo ked' je počuť nezvyčajný hluk.

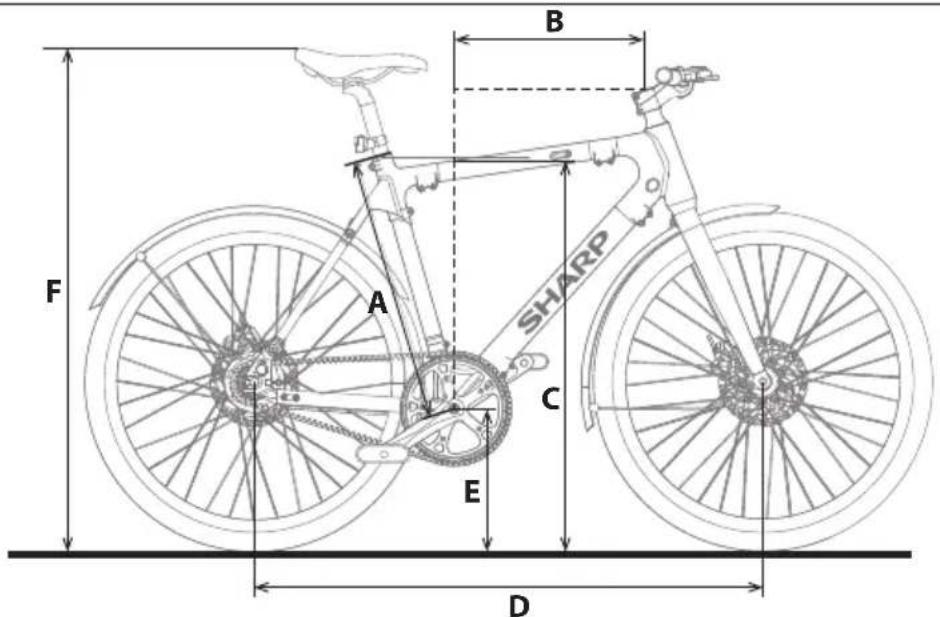

Technické parametre

Maximálna rýchlosť (EÚ/UK) 25 km/h 25 km/h

Maximálne zaťaženie 120 kg

120 kg

Výška jazdca

170-190 cm

170-190 cm

Elektronika

Motor

36V 250W

36V 250W

Batéria

36V 7Ah/252Wh LG Cell Lítium-iónový batéria v spodnej časti rámu

36V 7Ah/252Wh LG Cell Lítium-iónový batéria v spodnej časti rámu

Senzor kadencie

Senzor kadencie

Displej

Vodeodolný TFT farebný LCD displej s klasifikáciou IP66

Vodeodolný TFT farebný LCD displej s klasifikáciou IP66

Nabíjačka

100V-240V/2A Inteligentná nabíjačka

100V-240V/2A Inteligentná nabíjačka

Doba nabíjania

2-3 Hodiny

2-3 Hodiny

Sada rámu

Rám

21" Rám z hliníkovej zliatiny 6061

21" Rám z hliníkovej zliatiny 6061

Predná vidlica

Tuhá predná vidlica z hliníkovej zliatiny s montážou na kotúč, s priechodnou osou

Tuhá predná vidlica z hliníkovej zliatiny s montážou na kotúč, s priechodnou osou

Kolesá

Pneumatiky

700C ×28C Pneumatiky Kenda®, Presta ventily

700C ×28C Pneumatiky Kenda®, Presta ventily

Ráfíky

Hliníková zliatina s dvojitou stenou

Hliníková zliatina s dvojitou stenou

Predný náboj

Gates® CDX™22T, Jednorýchlostný

Gates® CDX™22T, Jednorýchlostný

Pedále 170mm

170mm

Pedále Wellgo"

Wellgo ^®

Komponenty

Sedlo

Čierna sedlovka Selle Royal®

Velkost rámu 21 palcov (53 cm)
Odporúčaná výška jazdca 5'8"-6'3" 170 cm-190 cm
A	Dížka sedlového púzdra 21 palcov 533 mm
B	Reach 15,3 palca 389 mm
C	Výška prekročenia 81 centimetrov 810 mm
D	Rozvor 103,38 centimetrov 1034 mm
E	Výška spodnej skrine	28,96 centimetra	290 mm
F	Výška sedadla	34,6-43,3 palcov	880-1100mm
