KÄYTTÖOHJE BK-RS08ES SHARP

Käytä tätä Pikaopasta asettaaksesi ja aloittaaksesi sähköpyöräsi käytön. Saat tarkempaa tietoa sähköpyöräsi mallista, viittaamalla verkkokäyttöohjeeseen, jonka löydät seuraamalla alla olevaa linkkiä tai skannaamalla QR-koodin:

Soittokello Polkimet Laturi Laturin käyttöohje Etuheijastin Takavalo Etulamppu Kaapeli katkeaa Pikaopas Takuukortti Nippusiteet Kumikorkki 0,12 tuuman (3mm) kuusiokoloavain 0,16 tuuman (4mm) kuusiokoloavain 18 16 0,20 tuuman (5mm) pitkä kuusiokoloavain 15 13 Ristipääruuvimeisseli 10 08

Tärkeitä turvallisuusohjeita

HUOMIO SÄHKÖISKUN VAARA! ÄLÄ AVAA

Lue turvallisuusohjeet ennen laitteen käyttöä ja noudata niitä:

Nuolipäinen salamasymboli tasasivuisen kolmion sisällä on tarkoitettu varoittamaan käyttäjää tuotteen kotelossa esiintyvästä eristämättömästä "vaarallisesta jännitteestä", joka saattaa olla riittävän suuri muodostaakseen sähköiskun vaaran ihmisille.

Nuolipäinen salamasymboli tasasivuisen kolmion sisällä on tarkoitettu ilmoittamaan käyttäjälle tärkeistä käyttö- ja huolto-ohjeista laitteiston mukana toimitetuissa materiaaleissa.

Tämä merkki tarkoittaa, että tuote on hävitettävä ympäristöystävällisesti, eikä tavallisena kotitalousjätteenä.

AC-jännite

Luokan II laite

Pidä laite etäällä avotulesta välttääksesi tulipaloa.

TÄRKEÄÄ: Lue seuraavat ohjeet huolellisesti ja säilytä tulevaa käyttöä varten.

VAROITUS: Käytä suojakypärää!

Vähennä loukkaantumisriskiä käyttämällä sopivaa kypärää ajaessasi!

Onnettomuuden ja vamman riski

• Epätarkoituksenmukainen sähköpyörän käyttö riittämättömän tiedon vuoksi voi aiheuttaa onnettomuuden. Tutustu sähköpyörän ominaisuuksiin ennen ajoa.
• Tutustu jarrukahvaan etukäteen, jos et ole riittävän tietoinen etu- ja takajarrujen sijainnista. Säädä myös tarvittaessa ennen ajoa.
• Varmista, että jarrut on säädetty oikein ja ne toimivat hyvin.

VAROITUS: Laitteiston osat eivät välttämättä ole täysin kiristettyjä, mukaan lukien mutta ei rajoittuen pultit, mutterit, etunapa-akseli, takapyörä, ohjausmekanismit (ohjaustanko, varsi), jarrujärjestelmä, ajoneuvon käyttöjärjestelmä, polkimet jne.

Vähentääksesi loukkaantumisriskiä, varmista, että kaikki pyörän osat on lukittu tiukasti ja oikein paikoilleen ja ettei laitteistosta ole kadonnut osia, se ei ole rikki eikä siinä ole muita vaurioita.

VAROITUS: Tämä pyörä on suunniteltu aikuisille. Lapset saavat ajaa vain aikuisten valvonnassa.

Vähentääksesi onnettomuus- ja loukkaantumisriskiä, varmista, että pyörä ja sen rakenteet eivät ole alle 3-vuotiaiden lasten ulottuvilla.

VAROITUS: Komponenttien rikkoutuminen voi tapahtua, jos polkupyörää käytetään väärin.

Onnettomuuden ja vamman riski!

- Älä aja pyörälläsi ramppien tai kumpujen yli.

• Älä aja tällä polkupyörällä maastopyöräilyssä.
• Älä aja polkupyörällä portaita, kiviä tai muita yli 15 cm korkeita askelmia pitkin.

Epäasianmukaiset lisäykset tai muutokset polkupyörään ja virheelliset tarvikkeet voivat aiheuttaa polkupyörän toimintahäiriön.

Vähentääksesi onnettomuus- ja loukkaantumisriskiä, älä lisää mitään ylimääräisiä tarvikkeita, joita ei ole ostettu myyjältä tai joita ei ole saatu myyjän luvala, mukaan lukien mutta ei rajoittuen lasten turvaistuimet, perävaunut jne.

VAROITUS: Älä aja polkupyörällä riskialttiilla tavalla.

Vähentääksesi onnettomuus- ja loukkaantumisriskiä, aja polkupyörällä vain oikealla tavalla. Varmista, että pystyt hallitsemaan pyörää, äläkä yritä vaarallisia temppuja, mukaan lukien mutta ei rajoittuen käsittä ajamiseen, hyppyihin ja takapyörällä ajamiseen.

VAARA: Pyörän huollon laiminlyönti aiheuttaa onnettomuus- ja loukkaantumisriskin

Tarkista pyörä ennen jokaista ajelua, mukaan lukien mutta ei rajoittuen jarrutoimintoon, renkaiden kulumiseen ja paineeseen, pulttien ja muttereiden kuntoon, ohjaukseen ja pinnojen jännitykseen.

Jos kuulet epänormaalia ääntä ajaessasi, pysähdy välittömästi ja tarkista koko pyörä.

VAROITUS: Varmista täydellinen noudattaminen paikallisen lain mukaan. Sakkojen ja takavarikoinnin riski!

Ennen pyöräilyn aloittamista, varmista, että pyörä täyttää paikallisen lainsäädännön vaatimukset.

Heijastimet eivät korvaa vaadittavia valoja. Ajaminen aamunkoitteessa, hämärässä, yöllä tai muina huonon näkyvyyden aikoina ilman riittävää polkupyörän valojärjestelmää ja ilman heijastimia on vaarallista ja saattaa johtaa vakaviin vammahiin tai kuolemaan.

Jos polkupyöräsi ei sovi sinulle kunnolla, saatat menettää hallinnan ja kaatua.

Liian tiukalle kiristetyt pultit voivat venyä ja muuttaa muotoaan.

Älä altista akkuasi korkeille lämpötiloille.

Ajaminen virheellisesti säädettyjen jarrujen tai kuluneiden jarrupalojen kanssa on vaarallista ja voi johtaa vakaviin vammahiin tai kuolemaan. Älä koskaan täytä rengasta yli maksimipaineen, joka on merkitty renkaan sivuun tai vanteeseen. Jos vanteen maksimipaine on alhaisempi kuin renkaassa näkyvä maksimipaine, käytä aina alhaisempaa arvoa. Suositeltua maksimipainetta suurempi paine voi räjäyttää renkaan vanteelta tai vahingoittaa vannetta, mikä voi aiheuttaa vahinkoa pyörälle ja vammoja ajajalle ja sivullisille. Paras ja turvallisin tapa täyttää polkupyörän rengas oikeaan paineeseen on käyttää polkupyöräpumppua, jossa on sisäänrakennettu painemittari.

Jarrujen liian voimakas tai äkillinen käyttö voi lukita pyörän, mikä saattaa aiheuttaa hallinnan menetyksen ja kaatumisen. Etujarrun äkillinen tai liiallinen käyttö saattaa heittää kuljettajan ohjaustangon yli, mikä saattaa johtaa vakaviin vammoihin tai kuolemaan.

Keskeytä latausprosessi välittömästi, jos huomaat outoa hajua tai savua.

• SHARP ei ole vastuussa vahingoista/kuolemasta, jotka johtuvat laitteen väärinkäytöstä.
• Sharp ei ole vastuussa, jos et noudata paikallisia määräyksiä ja rajoituksia.
• Takuu ei kata vahinkoja, jotka johtuvat laitteen virheellisestä käytöstä, erityisesti jos sitä käytetään ei-kotitalouskäyttöön tarkoitetuissa tarkoituksissa ja / tai maissa tai alueilla, joille sitä ei alun perin suunniteltu, tarvittavat muutokset ja / tai mukautukset.
• Noudata aina paikallisia liikennesääntöjä ja kansallisia lakeja ja määräyksiä käyttäessäsi sähköpyörääsi.
• Noudata aina paikallista nopeusrajoitusta. ÄLÄ ylitä sähköpyöräsi nopeusrajoitusta.
• Käytä aina suojavarusteita käyttäessäsi sähköskootteria.
• Käytä aina turvakypärää ajaessasi sähköpyörälläsi.
• Aja aina pitäen molemmat kädet kahvoissa. Älä koskaan aja yhdellä kädellä.

• Älä aja huonolla säällä.

• Älä käytä tätä sähköpyörää temppujen tai vaarallisten manöövrien suorittamiseen. Se on pyörä, joka on suunniteltu kotikäyttöön.

• Älä kuljeta ihmisiä tai tavaroita, kuten kasseja.
• Aja hitaasti ruuhkaisissa paikoissa.
• Varmista, että kaikki ruuvit ja kiinnikkeet ovat tiukasti kiinni ja kunnossa ennen käyttöä.
• Varmista, että taitettava akseli menee uraan, kun taitat sähköpyörän auki.
• Älä aja epätasaisilla teillä tai veden, öljyn tai jään päällä.
• Älä mutkittele liikenteen läpi tai tee liikkeitä, joita muut eivät voi ennakoida.
• Älä aja sähköpyörällä, jos olet maan ikärajojen ulkopuolella.
• Älä aja sähköpyörällä yli maan sähköpyörien laillisen nopeusrajoituksen.
• Älä käytä sähköpyörää, jos se on vaurioitunut.
• Älä käytä sähköpyörää, jos akku tuoksuu erikoiselta ja/tai kuumenee.
• Älä käytä sähköpyörää, jos siitä vuotaa nestettä, vältä kosketusta ja pidä se lasten ulottumattomissa.
• Ennen käyttöä, varmista, että sähköpyörä ei ole vahingoittunut. Älä aja, jos siinä on mitään vahinkoa.
• Varmista, että luet tämän käyttöohjeen kokonaan ennen e-pyörän käyttöä.
• Opi ajamaan sähköpyörälläsi ennen kuin käytät sitä julkisella paikalla.
• Tämän sähköpyörän voi tunnistaa mallin ja sarjanumeron perusteella, jotka sijaitsevat arvokilvessä.
• Työntövoima tulee vetopyörässä sijaitsevasta sähkömoottorista.
• Vain yksi henkilö saa ajaa sähköpyörällä.
• Älä muokkaa tätä sähköpyörää millään tavalla.
• Älä käytä muita kuin SHARPin hyväksymiä osia tai lisätarvikkeita.
• Aja sähköpyörällä tasaisilla pinnoilla. Älä ylitä määriteltyä kaltevuutta.
• Liiallinen käyttö lyhentää tämän sähköpyörän käyttöikää.
• Varoitus: jarrut ja niihin liittyvät osat saattavat kuumeta käytössä. Älä koske käytön jälkeen.

Akun ja laturin johdot

• Älä kytke sähköpyörää päälle latauksen aikana.
• Kun akku on ladattu täyteen, irrota latauskaapeli.
• Näytön akkumittari osoittaa akun käyttöiän.
• Purkautumisen aikana, kun akku on viimeisessä vaiheessaan, moottoriin siirrettävässä teho-ulosannossa saattaa tapahtua pudotus, lopeta ajo ja lataa akku uudelleen.
• Kun akun varaustaso on alhainen, se saattaa heikentää sähköisen voiman avustusta. On suositeltavaa aloittaa lataaminen, kun akun varaustaso on 20-40%.
• Lataa akku jokaisen käytön jälkeen.
• Jos sähköpyörää ei käytetä pitkään aikaan, lataa se vähintään kerran kuukaudessa. Huomaa, että jos akkua ei ladata pitkään aikaan, akku siirtyy itsepuolustustilaan eikä sitä voi ladata. Tässä tapauksessa ota yhteyttä jälleenmyyjääsi.
• Laita ladatessasi laturi latausporttiin ennen pistorasiaan kytkemistä.
• Jos merkkivalo on lataamisen aikana punainen, lataaminen tapahtuu normaalisti. Kun merkkivalo muuttuu vihreäksi, lataus on valmis.
• Käytä vain alkuperäislaturia akun lataamiseen.
• Laturissa on yilataussuojatoiminto, jos sähköpyörä on 100% täyteen ladattu, laturi pysäyttää latauksen automaattisesti.
• Hävitä paristot ja sähköpyörät noudattaen maassasi voimassa olevia säännöksiä.

Paristot

• Älä altista paristoja korkeille lämpötiloille, äläkä aseta niitä paikkoihin, joissa lämpötila saattaa nousta nopeasti, esim. lähelle avotulta tai suoraan auringonvaloon.
• Älä altista paristoja kohtuuttomalle lämpösäteilylle, älä heitä niitä avotuleen, älä pura niitä, äläkä yritä ladata paristoja, joita ei ole tarkoitettu ladattavaksi uudelleen, sillä ne voivat vuotaa tai räjähtää.
• Pariston hävittäminen polttamalla tai sen puristaminen tai leikkaaminen mekaanisesti voi aiheuttaa räjähdyksen.
• Pariston jättäminen hyvin korkeaan lämpötilaan voi johtaa räjähdykseen tai palavan nesteen tai kaasun vuotoon.
• Pariston altistaminen hyvin matalalle ilmanpaineelle voi johtaa räjähdykseen tai palavan nesteen tai kaasun vuotoon.
• VAROITUS: Räjähdyksen tai laitteiston vaurioitumisen vaara, jos käytetään vääriä paristoja.
• Älä koskaan käytä erilaisia paristoja yhdessä tai sekoita uusia ja vanhoja paristoja keskenään.
• Älä käytä muita kuin määritettyjä paristoja.

Tämän laitteen ja paristojen hävittäminen

• Tätä tuotetta tai sen paristoja ei saa hävittää lajittelemattomissa yhdyskuntajätteissä. Palauta se määrättyyn palautuspisteeseen sähkö- ja elektroniikkalaiteromun kierrättämiseksi paikallisen lain mukaan. Näin autat säästämään resursseja ja suojelemaan ympäristöä.
• Suurin osa EU-maista sääntelee paristojen hävitystä lailla. Sähkölaitteessa, pakkauksessa ja paristoissa on kierrätysmerkki muistuttamassa esineiden oikeanlaisesta hävittämisestä. Käyttäjiä pyydetään käyttämään olemassa olevia käytettyjen laitteiden ja paristojen palautuspaikkoja. Pyydä lisätietoja ottamalla yhteyttä jälleenmyyjääsi tai paikallisiin viranomaisiin.

Akun poistaminen hävittämistä varten

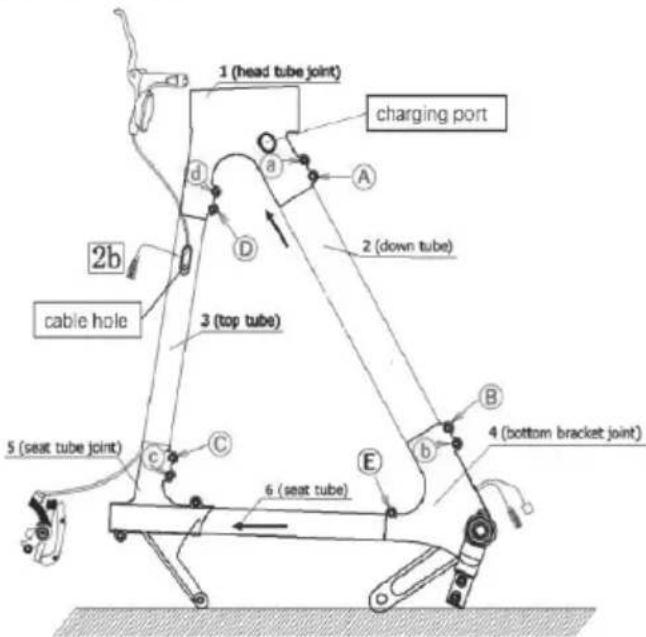

- Akku on piilotettu alaputken sisään. Molemmilla putken sivuilla on kuumasulavaa liimaa akun ja kaapelin kiinnittämiseksi. Akun poistamiseksi, poista kaikki ruuvit pyörän rungosta ja irrota alaputki.

CE-lausunto:

• Sharp Consumer Electronics Poland sp. z o.o. ilmoittaa, että tämä laite vastaa radio- ja telepäätelaitteista annetun 2014/53/EY-direktiivin olennaisia vaatimuksia ja muita asiaan liittyviä ehtoja.
• EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraamalla linkkiä www.sharpconsumer.comja sitten siirtymällä mallisi latausosioon ja valitsemalla "CE-lausunnot".

Pika-aloitusopas (tämä asiakirja)

Sähköpyörän osat

• 1 × Runko ja takapyörä
  • 1 × Etupyörä
• 1 × Läpimenevä akseli
• 1 × Ohjaustanko
  • 1 × Satula ja satulaputki
• 2 × Lokasuoja
• 1 × Tukijalka

Tarvikepakkaus

• 5 × Kaapelin katkeamiset
  • 1 laturi
  • 1 × Käyttöohje
• 3 × kuusiokoloavain
  • 3 × Avokärkiavain
  • 1 × Phillips-ruuvimeisseli

Tarvikepakkaus

(Viittaa 1sivulla 1)

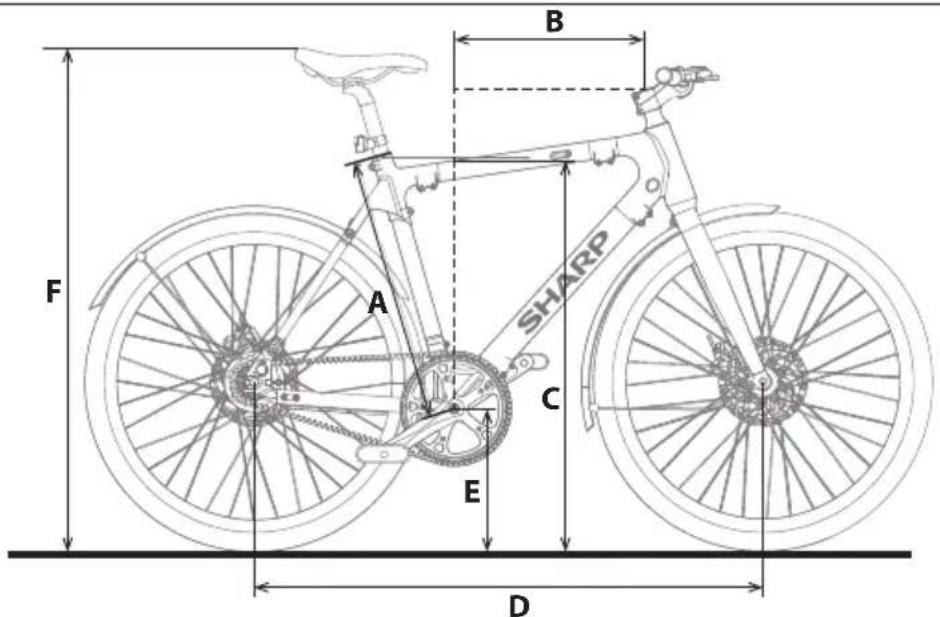

Polkupyörän osat

(Viittaa 2sivulla 1)

Polkupyörän runkonumero

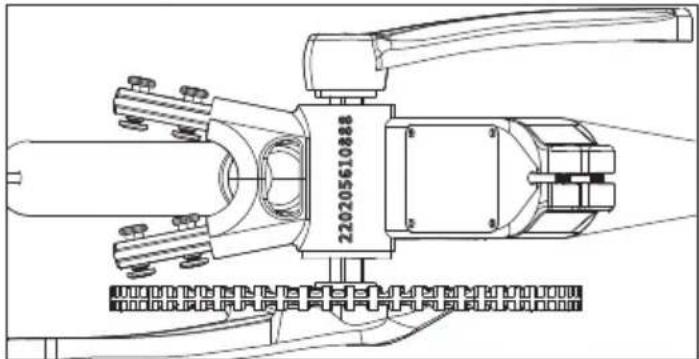

Polkupyörän runkonumero löytyy leimattuna pohjalaakeriin, kuten kuvassa näkyy. Se on ainutlaatuinen tunniste sähköpyörällesi. Kun pyöräsi varastetaan, sarjanumero antaa sinulle suurimman mahdollisuuden saada se takaisin. Olisi hyvä idea kirjoittaa se jonnekin tai ottaa kuva.

Kokoamassa sähköpyörää

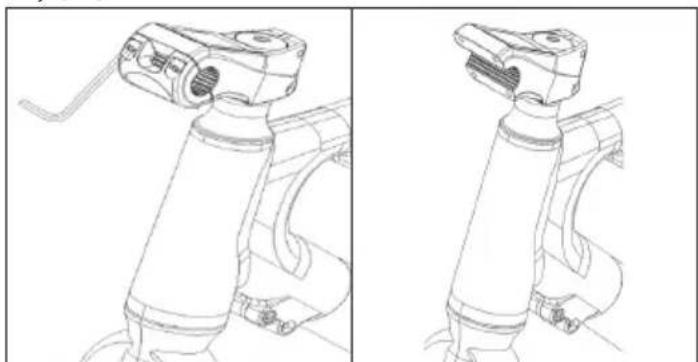

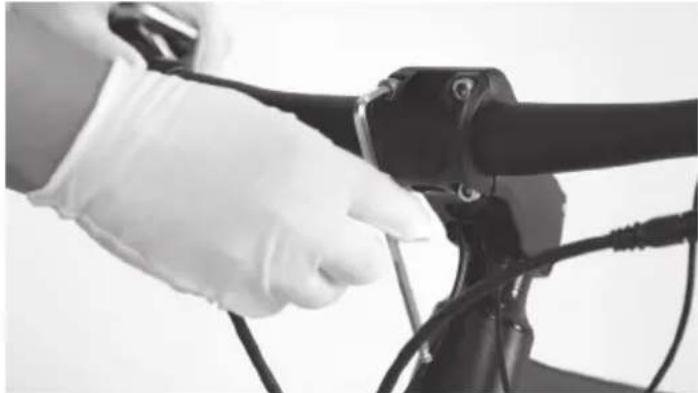

Vaihe 1: Asenna ja säädä ohjaustanko

a. Poista kuminen korkki varren päältä.
b. Löysää kaksi ruuvia varren sivulla ja pitkä ruuvi varren päällä 5 mm kuusiokoloavaimella, käännä sitten näyttö 180 astetta, kuten [Kuvio 1-1] ja [1-2] osoittavat.

c. Kiristä ruuvit uudelleen.

d. Aseta kumitulppa takaisin varren päälle.

Varmista, että yläosan ruuvin vääntömomentti on noin 4-6 N·m. Varmista, että sivuilla olevien momentti on noin 10-12 N·m.

a. Kiristä neljä ruuvia ohjaustangon kiinnikkeessä vastapäivään 5 mm:n kuusiokoloavaimella, sitten poista ruuvit ja etukansi, kuten [Kuvio 1-3] ja [1-4] osoittavat.

b. Aseta ohjaustanko satulan keskelle, kun käyttäjä on satulassa, ja varmista, että se on oikein suunnattu. Ohjauspainikkeet vasemmalla. Asenna etukansi uudelleen ja kiristä ruuvit tiukasti, mutta ei täysin.

c. Työnnä ohjaustankoa vasemmalle ja oikealle keskittääksesi ne; käännä niitä hieman niin, että jarrukahvat ovat alaspäin suuntautuneet. Kiristä sitten ruuvit vähitellen A-B-C-D järjestyksessä, kuten [Kuvio 1-5] osoittaa.

HUOM: Varmista, että pulttien ABCD vääntömomentti on noin 6-8 N·m.

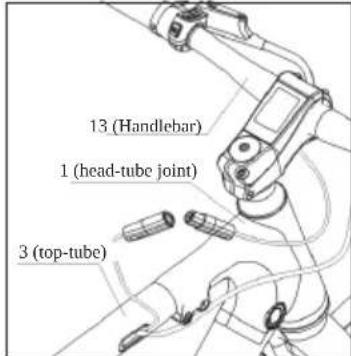

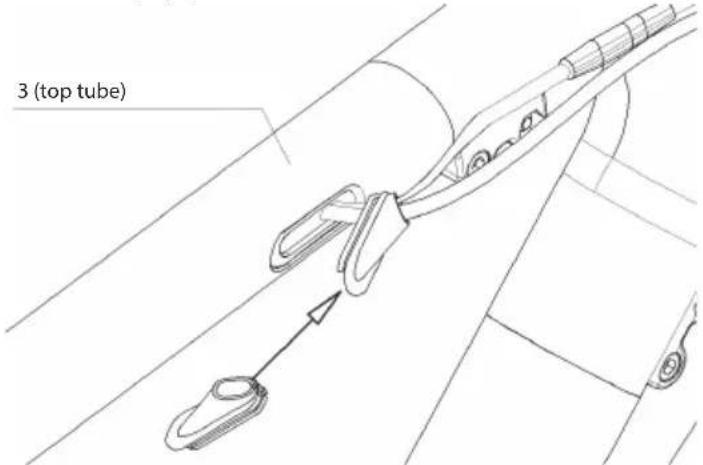

Vaihe 2: Kaapelin hallinta

a. Yhdistä näyttöanturin kaapeli, kuten kuvissa 2-1 ja 2-2 näytetään.
b. Lisää kaapeliklipsejä hallitaksesi kaapeleita.

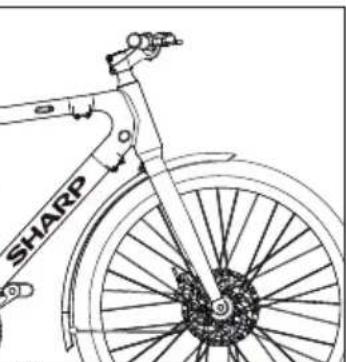

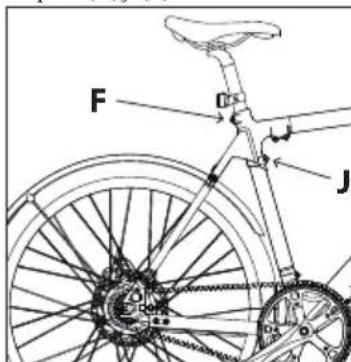

Vaihe 3: Asenna istuin

a. Löysää pultit [F] ja [J] vastapäivään 5 mm:n kuusiokoloavaimella, aseta satulaputki runkoon, kuten [Kuva 3-1] osoittaa.
b. Säädä satulan korkeus oikealle korkeudellesi. Älä ylitä satulan enimmäiskorkeusrajoitusta, kuten [Kuvio 3-2] osoittaa. Kiristä sitten pultit [F] ja [J].

F O J

HUOM: Varmista, että pulttien [F] ja [J] vääntömomentti on noin 20 N·m

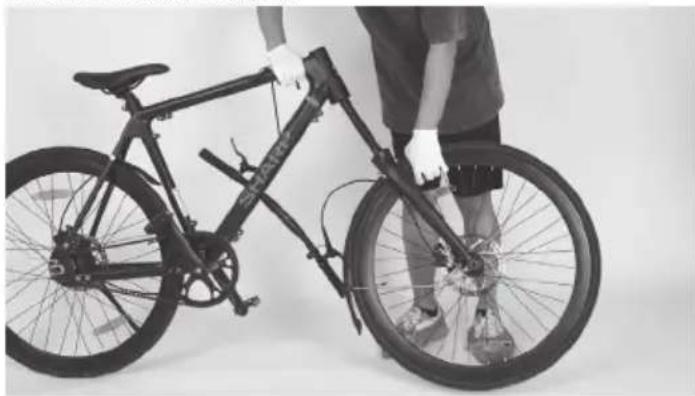

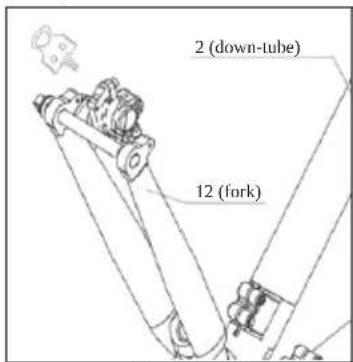

VAIHE 4: Asenna etupyörä

Sinun täytyy kääntää sähköpyörä ylösalaisin ennen etupyörän asentamista.

a. Vedä muovisiru pois jarrusatulasta, kuten [Kuvio 4-1] osoittaa..
b. Käytä 15 mm:n avokärkiavainta ruuvien löysäämiseen ja poista etuhaarukan suojus järjestyksessä, kuten [Kuvio 4-2] osoittaa.
c. Aseta etupyörä etuhaarukkaan varmistaen, että asetat levyjarrun huolellisesti jarrusatuloiden väliin, kuten kuvassa 4-3 on esitetty.
d. Työnnä pikavapautusvipu levyosasta niin pitkälle kuin voit. Saatat joutua hieman säätämään etupyörää, jotta pikavapautusvipu pääsee kulkemaan sujuvasti. Ruuvaa se myötäpäivään kiinni, kunnes se tuntuu tiukalta, kuten [Kuva 4-4] osoittaa.
e. Lukitse pikavapautuskahva, kuten [Kuvio 4-5] osoittaa. On paljon parempi asettaa pikavapautuskahva osoittamaan ylöspäin ja linjaamaan se haarukan varren kanssa.

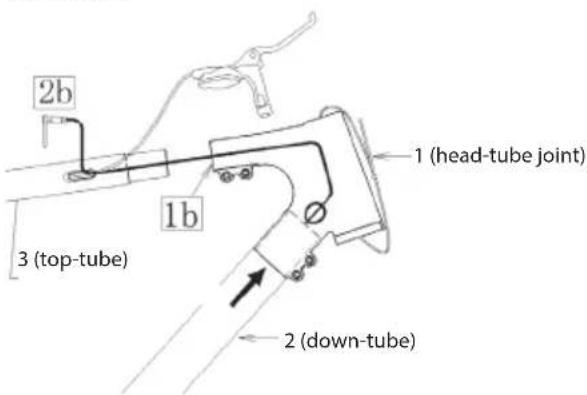

2 (down-tube) 12 (fork)

Jos pikavapautuskahvaa lukitessa ei ole jännitystä, sinun on kiristettävä sitä enemmän.

Tämä vaihe on erittäin tärkeä ja liittyy ajoturvallisuuteen. Jos et pysty suorittamaan asennusta vaaditulla tavalla, ota yhteyttä ammattilaiseen.

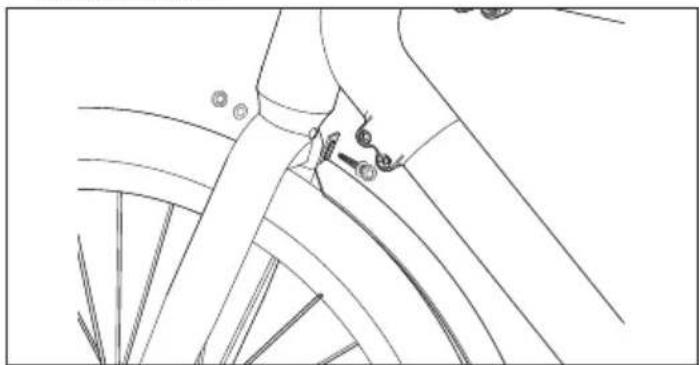

VAIHE 5: Asenna etulokasuoja

a. Käytä 10 mm avokärkiavainta löysätäksesi lokasuojan pultin mutteria etuhaarukan sillan sisäpuolella, ja poista sitten pultti ja mutteri.
b. Kun olet kohdistanut lokasuojan ruuvin reikään, kiristä kiinnitysruuvit

uudelleen kiinnittääksesi sen etuhaarukkaan, kuten [Kuvio 5-1] osoittaa.

c. Varmista, että etulokasuoja on kohdistettu ruuvin reikään, käytä sitten 5 mm:n kuusiokoloavainta työntämään pulttia ja 10 mm:n avainlenkkiä kiristämään mutteria toisella puolella. Älä unohda välikappaleita.
d. Kiinnitettyäsi ylemmän kiinnikkeen, käytä 4 mm:n kuusiokoloavainta irrottaaksesi 2 ruuvia etuhaarukan alaosasta. Aseta sitten etulokasuojan jalat asennusreikien kohdalle etuhaarukan alaosassa, kuten [Kuvat 5-2] ja [5-3] osoittavat, ja kiristä sitten ruuvit noin 3-5 N·m:n vääntömomenttiin.

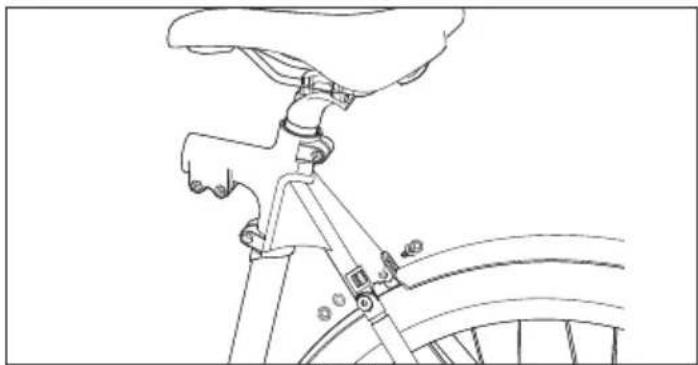

VAIHE 6: Asenna takalokasuoja

a. Käytä 10 mm avokärkiavainta löysätäksesi lokasuojan pultin mutteria satulaputken liitoksessa, ja poista sitten pultti ja mutteri.
b. Kun olet kohdistanut lokasuojan ruuvin reikään, kiristä kiinnitysruuvit uudelleen kiinnittääksesi sen satulaputken liitokseen, kuten [Kuvio 6-1] osojtaa.
c. Varmista, että etulokasuoja on kohdistettu ruuvin reikään, käytä 5 mm:n kuusiokoloavainta työntämään pulttia ja 10 mm:n avainväännintä kiristämään mutteria toisella puolella vääntömomenttiin 4-6 N·m. Älä unohda välikappaleita.
d. Kiinnitä yläkiinnike, käytä sitten 4 mm:n kuusiokoloavainta irrottaaksesi 2 ruuvia pudotuskohtasta. Aseta sen jälkeen lokasuojan jalat asennusreikien kohdalle, kuten [Kuvat 6-2] ja [6-3] osoittavat, ja kiristä ruuvit uudelleen.

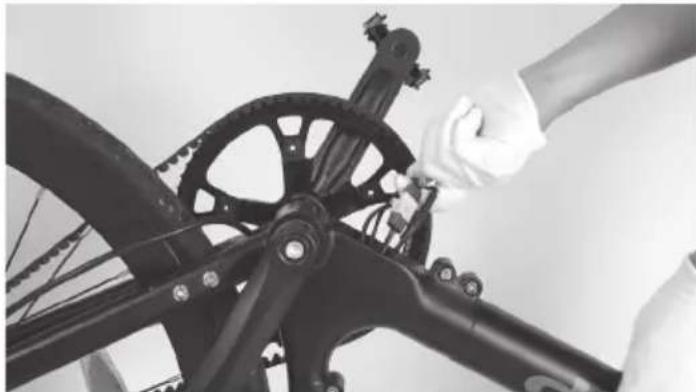

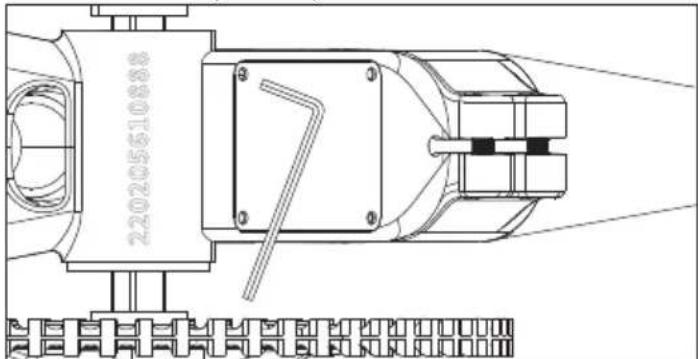

Vaihe 7: Liitä kaapeli

Käännä pyöräsi ylösalaisin.

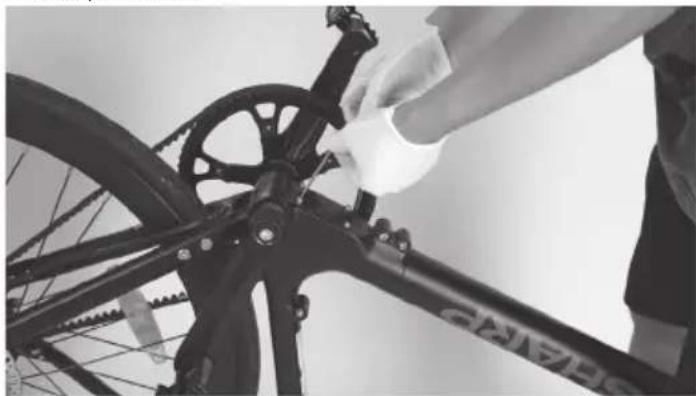

a. Kiristä neljä ruuvia kannen vieressä alatelineen suuntaan vastapäivään 3 mm:n kuusiokoloavaimella, sitten poista ruuvit ja kansi, kuten (Kuvio 5-1) osoittaa.
b. Yhdistä kaapeli akun ja ohjaimen välillä, kuten kuvassa 7-2 näytetään.
c. Aseta kansi takaisin paikalleen ja kiristä ruuvit uudelleen.

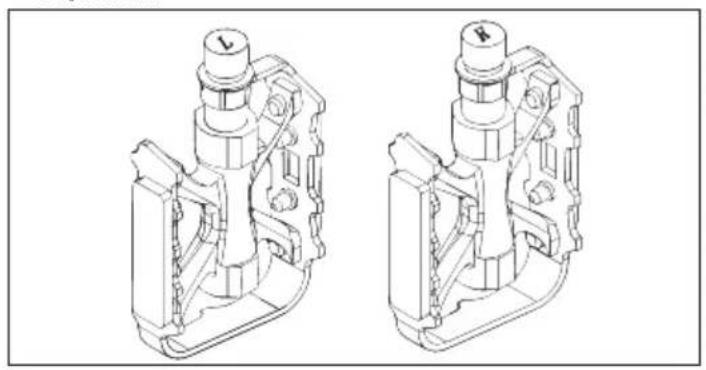

Vaihe 8: Asenna polkimet

a. Käytä 15 mm:n lenkkiavainta polkimien asentamiseen, kuten [Kuvio 8-1] osoittaa.

Tarkista molempien polkimien pääkappale tunnistaaksesi vasemman ja oikean polkimen.

Huomaa, että oikea poljin kiristyy myötäpäivään, kun taas vasen poljin kiristyy vastapäivään.

Varmista, että vääntömomentti on 18 N·m.

VAIHE 9: Asenna valot, heijastin jne.

a. Kiinnitä etuvalo ohjaustankoon, kuten kuvassa 9-1 on esitetty.
b. Kiinnitä takavalo satulaputkeen, kuten on esitetty [Kuvio 9-2].
c. Kiinnitä etuheijastin ja kello ohjaustankoon, kuten on esitetty [Kuviossa 9-3].

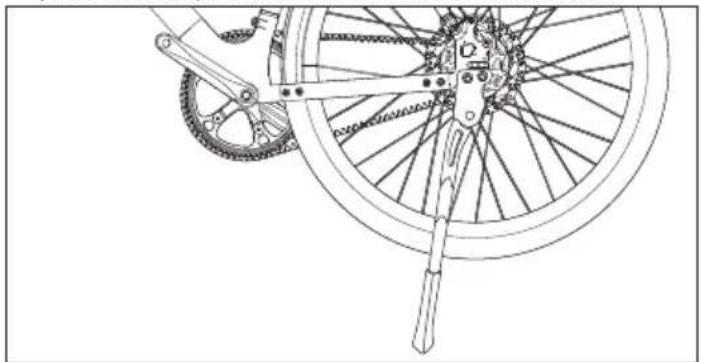

Vaihe 10: Asenna tukijalka

a. Löysää ruuvit ja aluslevyt ja poista ne sitten pudotuslevystä, kuten [Kuvio 10-1] osoittaa.
b. Käytä 5 mm:n kuusiokoloavainta kiinnittääksesi tukijalan pudotuskohtaan ja kiristä ruuvit 10-12 N·m vääntömomenttiin.

Polkupyörän renkaan pumppaaminen

Jotta voit pumpata renkaasi, tarvitset:

Polkupyörän pumppu, joka on yhteensopiva Presta-venttiilin kanssa tai

Presta-venttiilin sovitinta (jos pumpussasi ei ole sisäänrakennettua Presta-venttiilin päätä) ei sisälly toimitukseen.

Kuinka pumpata rengas

a. Jos pumpussasi on kaksipäinen pää (sopii sekä Presta- että Schrader-venttiileille), varmista, että se on asetettu Presta-venttiileille. Jos pumpussasi ei ole Presta-yhteensopivuutta, tarvitset Presta-venttiilisovittimen. Kiinnitä sovitin pumpun päähän.
b. Polkupyörässä, avaa Presta-venttiilin päällä oleva pieni mutteri kiertämällä sitä vastapäivään. Tämä avaa venttiilin ja mahdollistaa ilman virtaamisen renkaaseen.
c. Paina Presta-venttiiliä alaspäin vapauttaaksesi pienen määrän ilmaa. Tämä auttaa varmistamaan, että venttiili ei ole jumissa ja mahdollistaa pumpun oikean toiminnan.
d. Paina pumppusi niin pitkälle kuin voit Presta-venttiiliin.
e. Jos pumpussasi on vipu, käännä se alas kiinnittääksesi pumpun pään Presta-venttiiliin. Tämä luo ilmatiiviin tiivisteen.
f. Aloita ilman pumppaaminen renkaaseen.
g. Kun olet saavuttanut halutun rengaspaineen, irrota pumpun pää vapauttamalla vipu tai ruuvaamalla se irti.
h. Kiristä pieni mutteri Presta-venttiilin yläosassa myötäpäivään sulkeaksesi sen.

Kuinka käyttää sähköpyörää

Lataa akku täyteen ennen ensimmäistä käyttökertaa.

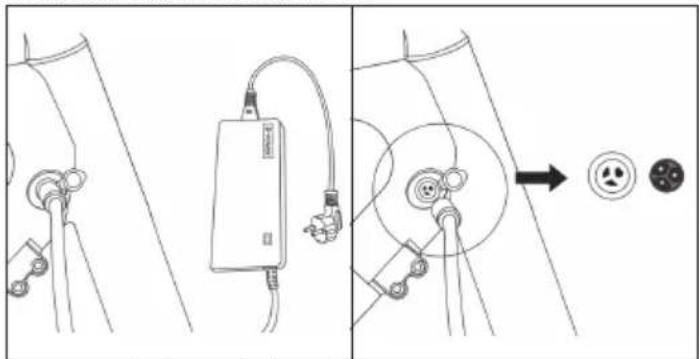

Kuinka Iadata

a. Avaa kumitulppa ja kytke laturi sähköpyörän latausporttiin [Kuva 11-1]. Varmista, että latausportti on annetussa suunnassa, kuten [Kuvassa 11-2] näytetään.
b. Kytke laturi pistorasiaan.
c. Kun akku on kytketty laturiin, akun lataus alkaa ja laturin latausindikaattori muuttuu punaiseksi.
d. Kun lataus on valmis, latausindikaattori muuttuu vihreäksi. Irrota akkulaturi, kun se on täysin ladattu.
e. Sulje kumitulppa latauksen jälkeen.

Kuvio 11-1 Kuvio 11-2

Kuinka käynnistää sähköpyörä

PÄÄLLE/POIS

Paina ja pidä virtapainiketta ON/OFF painettuna 3 sekuntia näytön käynnistämiseksi.

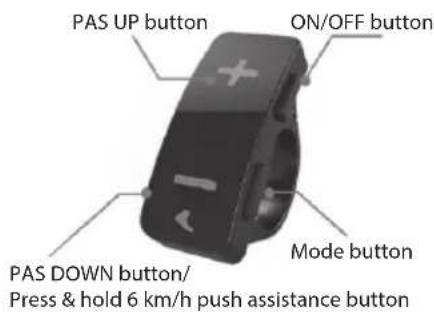

PAS UP button ON/OFF button Mode button PAS DOWN button/ Press & hold 6 km/h push assistance button

Poljinavun taso

Moottori tarjoaa viisi pyörän avustusmallia: ECO, NORMAL, TOUR, POWER, BOOST. Lyhyt painallus ylös tai alas vaihtaa poljinavustuksen tasoa.

00.0 65% km/h TRIP 13.4km ODO 215km 0 OFF

65% 05.1 km/h TRIP 13.4km ODO 215km 1 ECO

65% km/h 24.2 TRIP 13.4km ODO 215km 5 BOOST

Bluetooth device connected Battery Indicator Real Time speed 12.2 TRSP 000 13.4km 216km Toggle Riding Info 2 NORMAL PAS level

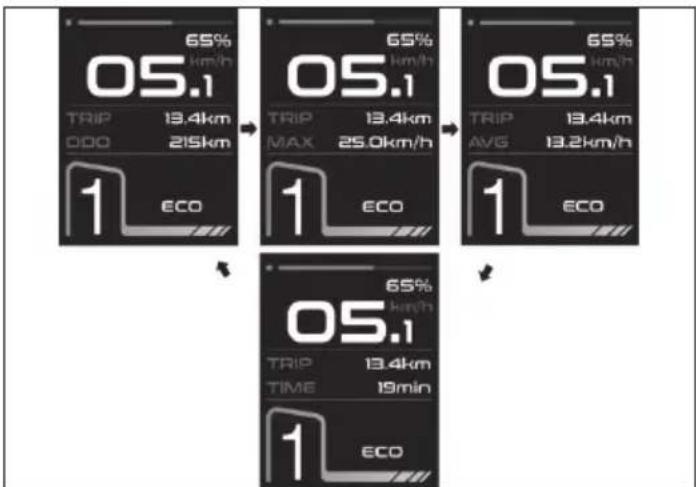

Näyttöliittymä

Oletusarvoisesti näyttö näyttää reaaliaikaisen nopeuden (km/h), yksittäisen matkan (km) ja kokonaismatkan (km). Paina MODE-painiketta lyhyesti vaihtaaksesi.

05.1 65% km/h TRIP 13.4km 000 215km 1 ECO 05.1 65% km/h TRIP 13.4km MAX 25.0km/h 1 ECO 05.1 65% km/h TRIP 13.4km AVG 13.2km/h 1 ECO 05.1 65% km/h TRIP 13.4km TIME 19min 1 ECO

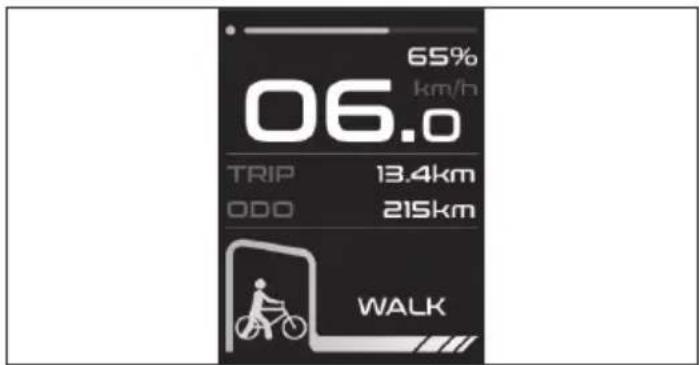

Kävelyavustin

Painamalla ja pitämällä Alas-nappia 3 sekuntia aktivoituu Kävelyavustustila. Sähköpyörä liikkuu automaattisesti jopa 6 km/h nopeudella.

65% km/h 06.0 TRIP 13.4km ODO 215km WALK

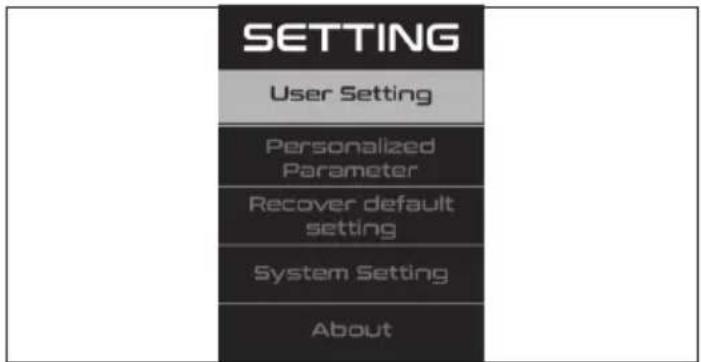

Asetusvalikko

Paina ja pidä Mode-painiketta alhaalla 2 sekuntia, ja siirry Asetuksetvalikkoon.

SETTING User Setting Personalized Parameter Recover default setting System Setting About

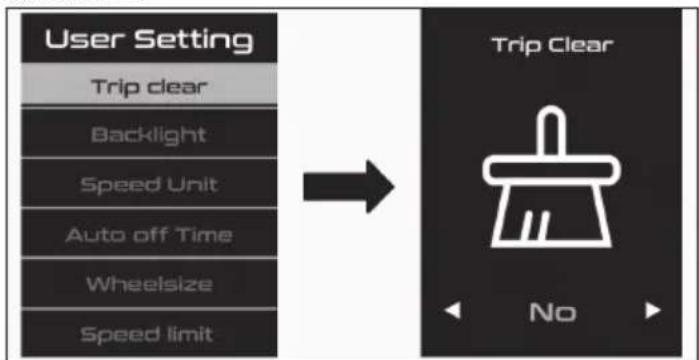

Kuinka asettaa

Paina YLÖS- tai ALAS-painiketta vaihtaaksesi ja paina Tila-painiketta tallentaaksesi.

Kun olet valmis, paina Tila-painiketta palataksesi pääasetusvalikkoon. Jos mitään ei tapahdu minuutin aikana, se poistuu asetussivulta automaattisesti.

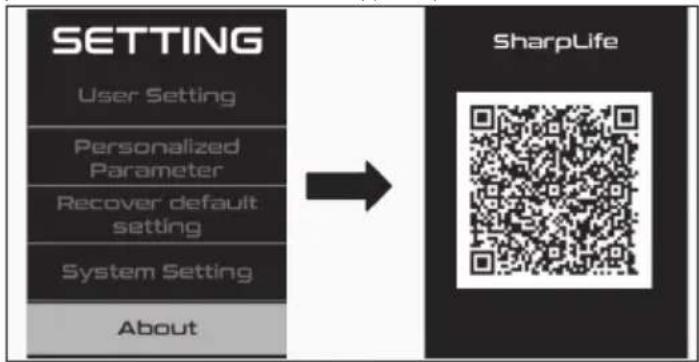

Yhdistä SHARP Life APP

Paina ja pidä Mode-painiketta alhaalla 2 sekuntia, ja siirry Asetuksetvalikkoon.

Valitse Tietoja ja skannaa QR-koodi ladataksesi SHARP Life -sovelluksen puhelimeesi. Linkitä sitten ihana sähköpyöräsi puhelimeesi sovelluksessa.

Virhekoodi

Jos sähköjärjestelmässä on jotain vikaa, näyttöön tulee virhekoodi. Älä epäröi ottaa yhteyttä palvelukeskukseemme ongelmien selvittämiseksi. Tässä ovat virhekoodien määritelmät.

Virhekoodi Määritelmä
21 Epänormaali virta
23 Moottori ei ole vaiheessa
24 Moottorin Hall-anturin	vikasignaali
30 Viestintäongelma

Kuinka valoja käytetään

Kuinka Iadata

a. Avaa kumitulppa ja liitä valo virtalähteeseen mukana toimitetulla USB-kaapelilla.

b. Se latautuu loppuun, kun merkkivalo muuttuu vihreäksi.

c. Sulje kumitulppa latauksen jälkeen.

Kuinka käyttää etuvaloa

Paina nappia sytyttääksesi valon.

Sitten paina himmentääksesi kirkkautta. Paina uudelleen sammuttaaksesi valon.

Kuinka käyttää takavaloa

Paina painiketta kytkeäksesi valon päälle tai pois.

Lisää SHARP Life -sovellus mobiillaitteeseesi nauttiaksesi lisätoimintojen eduista. Näitä ovat:

ū Laitteen nopeudenvalvonta

ü Nopeus-/matkayksikköjen vaihtaminen kilometrien ja mailien välillä. Napsauta "[Lisää laite]", kun sähköpyörä on kytketty päälle ja Bluetooth- kuvake vilkkuu näytöllä.

Laitteesi skannaa automaattisesti e-pyöräsi. Varmista, että Bluetooth-toiminto on käytössä puhelimessasi. Salli sijaintipalvelut, jos niitä pyydetään.

Kun laite on löytynyt, Bluetooth-pariliitos on valmis.

HUOMAUTUS:

Jos haluat yhdistää sähköpyörän uuteen tiliin, on olemassa kaksi tapaa:

1. Poista laite edelliseltä tilitä.

2. Pidä 'i' Mode -painiketta ja '-' -painiketta samanaikaisesti painettuna 2 sekuntia irrottaaksesi näytön Bluetooth-yhteyden, jonka jälkeen uusi tili voi yhdistää sen.

Lisätäksesi sähköpyöräsi sovellukseen.

Vaihe 1: Poista ohjaustanko

a. Katkaise näytön ja avustuskytkimen kaapelit.
b. Poista neljä ruuvia etukannesta vastapäivään 5 mm:n kuusiokoloavaimella.
c. Poista kansi.
d. Sitten irrota ohjaustanko.

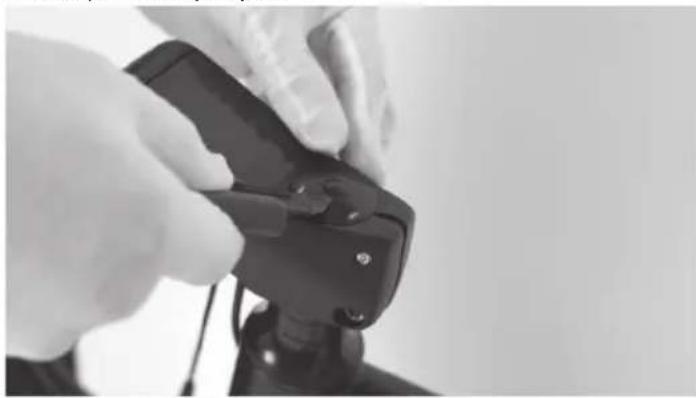

Vaihe 2: Poista varsi ja näyttö

a. Poista kuminen korkki varren päältä.
b. Löysää kaksi ruuvia varren sivulla ja pitkä ruuvi varren päällä 5 mm kuusiokoloavaimella.
c. Sitten poista varsi ja näyttö.

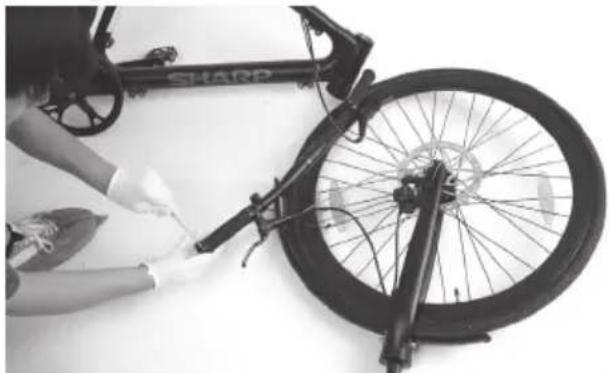

Vaihe 3: Poista etuhaarukka ja etupyörä

Poista etuhaarukka ja etupyörä.

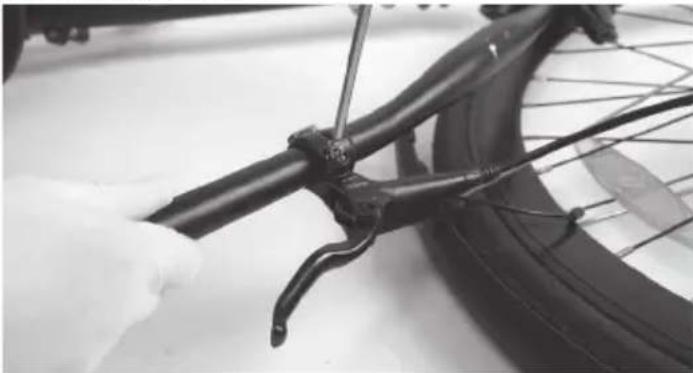

a. Löysää kahvan ruuvit 3 mm kuusiokoloavaimella.
b. Sitten poista kahva.

Vaihe 5: Poista jarrukahva

a. Löysää jarrukahvan ruuvit 5 mm kuusiokoloavaimella. b. Sitten irrota jarrukahva.

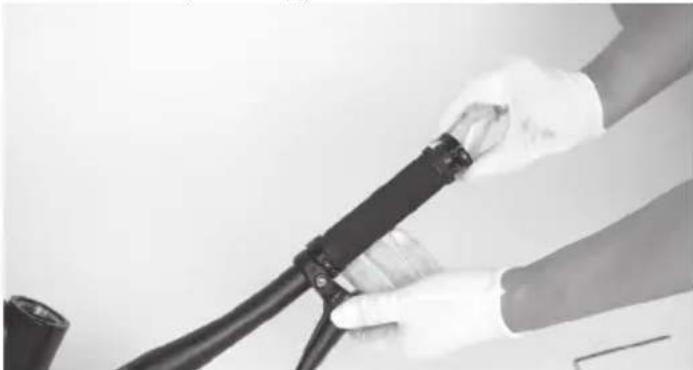

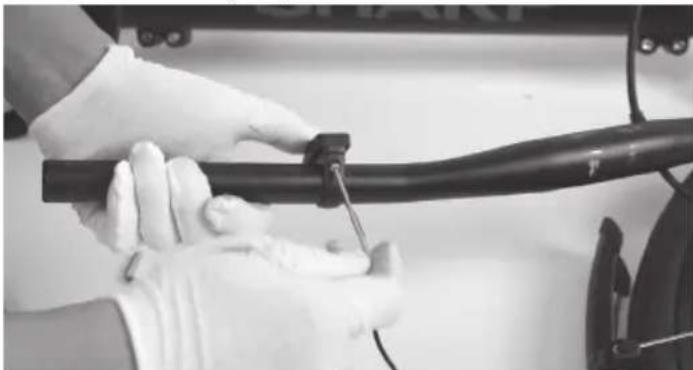

Vaihe 6: Poista avustuskytkin

a. Löysää jarrukahvan ruuvi 5 mm kuusiokoloavaimella. b. Sitten irrota avustuskytkin 2,5 mm:n kuusiokoloavaimella.

Vaihe 7: Poista jarrukahva toiselta puolelta

a. Toista vaiheet 4 ja 5 ohjaustangon toisella puolella. b. Ja sitten irrota ohjaustanko pyörästä.

Vaihe 8: Poista kansi alatelineen vierestä

a. Käännä pyörä ylösalaisin. b. Löysää neljä ruuvia kannen vieressä alatelineen suuntaan vastapäivään 3 mm:n kuusiokoloavaimella.
c. Sitten poista kansi.

Irrota kaapeli akun ja moottorin väliltä.

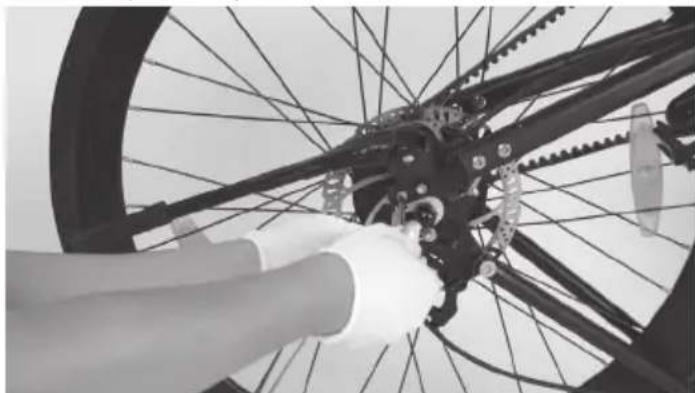

Vaihe 10: Poista tukijalka

a. Löysää potkutelineen ruuvit 5 mm kuusiokoloavaimella. b. Poista sen jälkeen tukijalka.

Vaihe 11: Poista vyö
Löysää takanavan pääkorkit 19 avokärkiavaimella. Poista ne sitten.

Löysää R-tiivisteiden ruuvit 3 mm:n kuusiokoloavaimella. Poista ne sitten.

Löysää pudotuskohdan ruuvit 4 mm:n kuusiokoloavaimella. Poista ne sitten.
Voit nyt helposti irrottaa vyön.

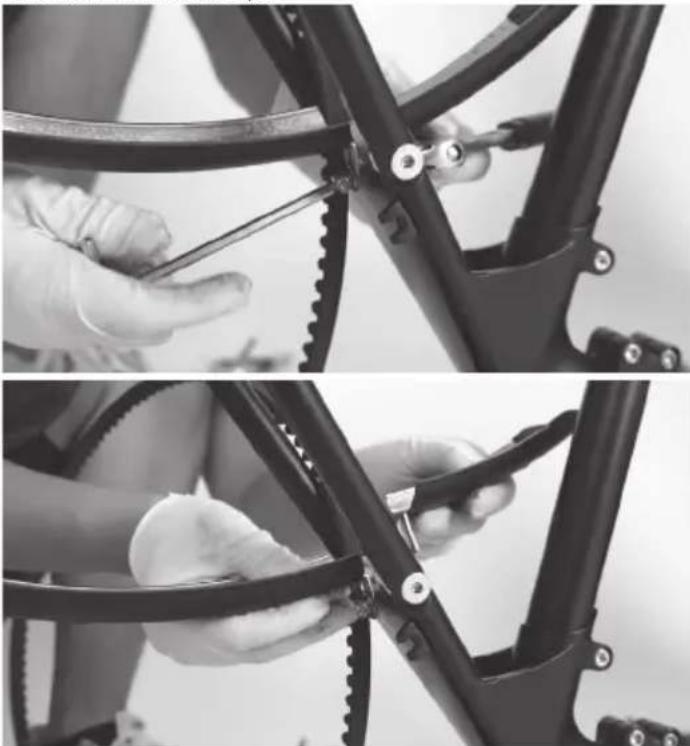

Vaihe 12: Poista takalokasuoja

a. Löysää dropoutin ruuvit 4 mm kuusiokoloavaimella.

b. Käytä 5 mm kuusiokoloavainta työntämään pulttia. Löysää toisella puolella oleva mutteri 10 mm avainlenkillä.

c. Sitten irrota takalokasuoja.

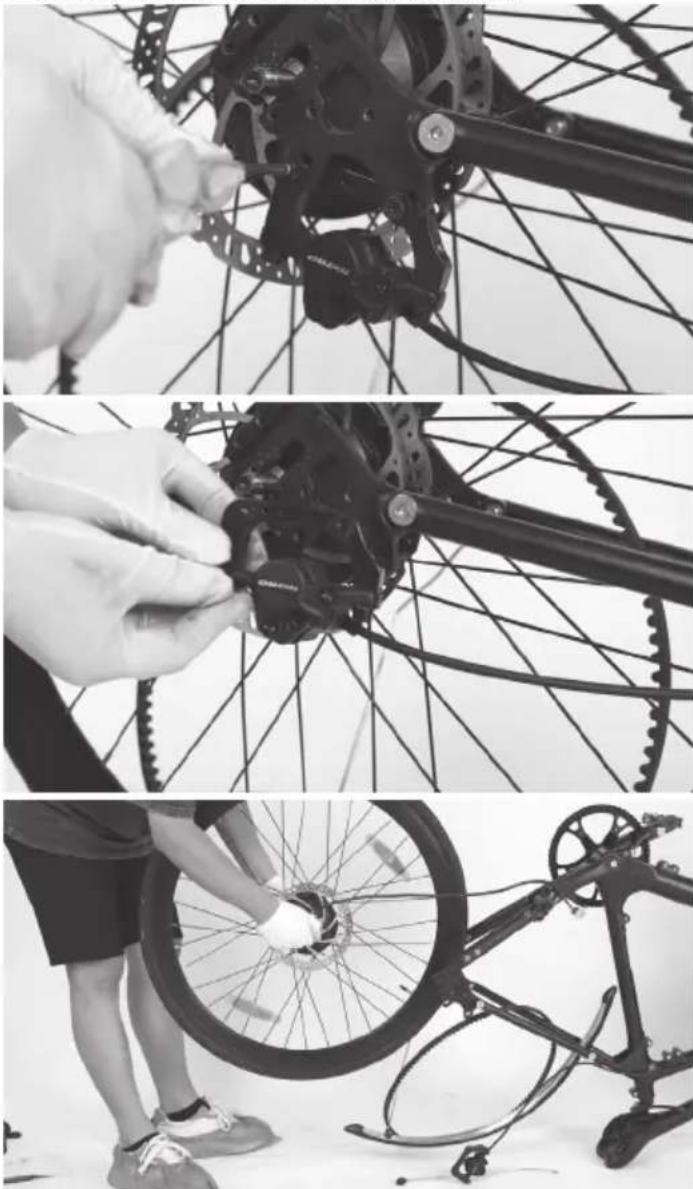

Vaihe 13: Poista kaapelikansi, takajarrusatula ja takapyörä

a. Löysää 2x Philips-ruuvit ja poista sitten kaapelikansi. b. Löysää ruuvit 5 mm kuusiokoloavaimella. Poista sitten takajarrusatula. c. Sitten voit helposti irrottaa koko takapyörän pyörästä.

Löysää polkimia 15 mm avokärkiavaimella. Poista ne sitten.

Vaihe 15: Irrota pudotuskohta

a. Käytä 4 mm kuusiokoloavainta työntämään pultteja ketjuvarteen. Löysää toisella puolella olevat ruuvit toisella 4 mm kuusiokoloavaimella.
b. Löysää satulatolpan ruuvit 5 mm kuusiokoloavaimella.
c. Sitten irrota pudotuskohta.

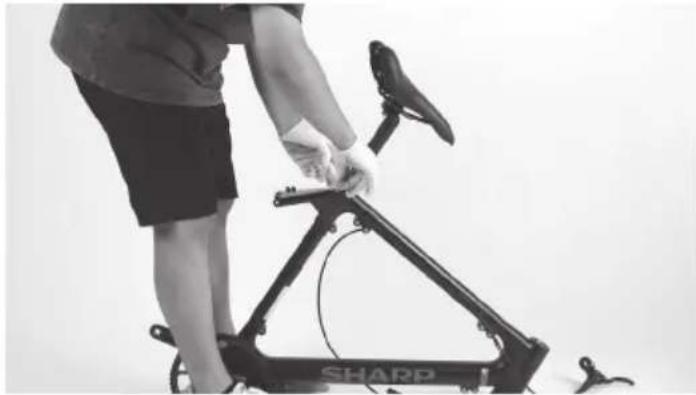

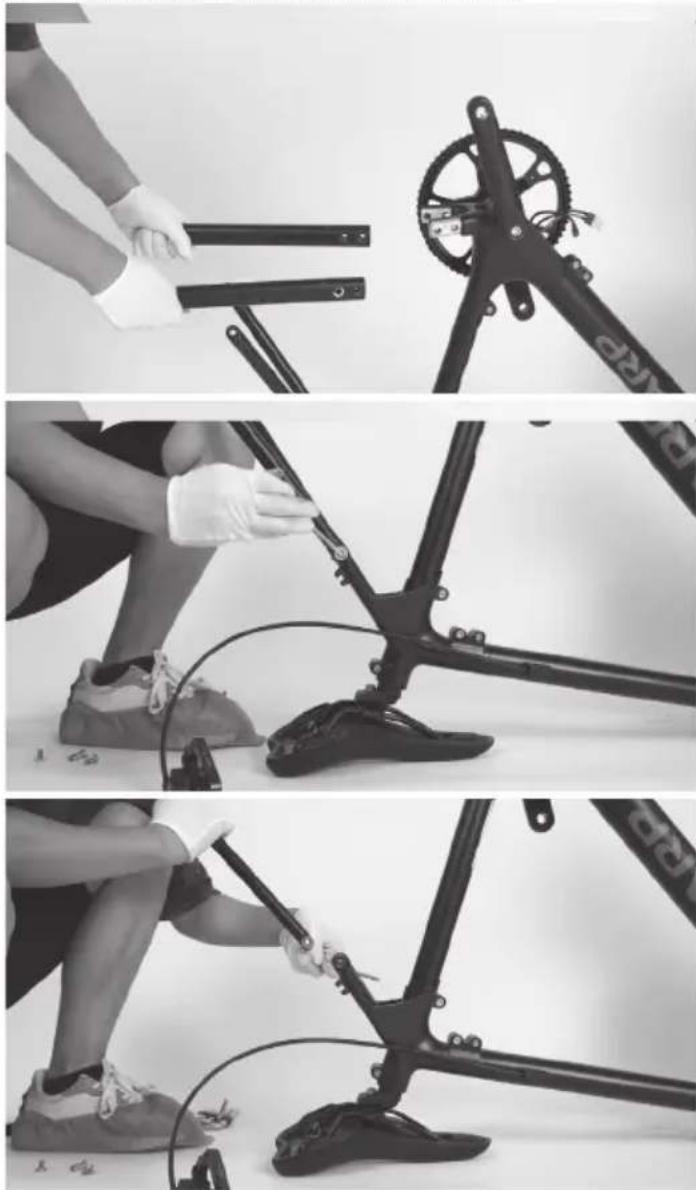

Vaihe 16: Poista ketjutuet ja satulatuet

Toista toimenpide. Ja sitten irrota ketjutuet ja satulatuet.

Löysää satulaputken liitosruuvia 5 mm kuusiokoloavaimella. Poista sitten satulaputki.

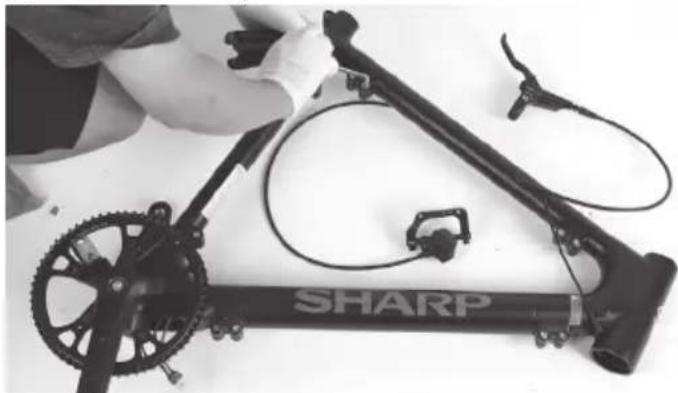

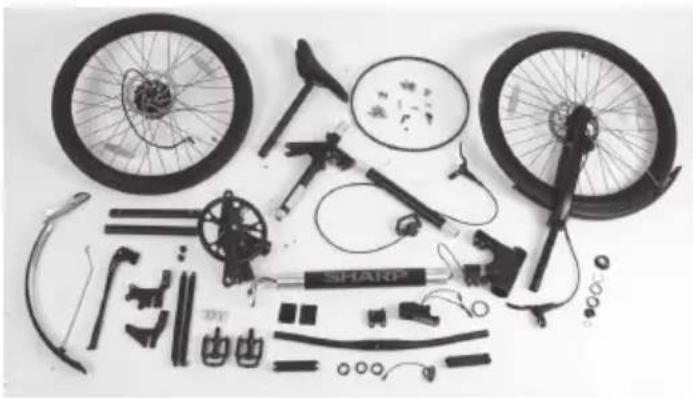

Vaihe 18: Ota runko osiin

Löysää kaikki etukolmion pultit 5 mm kuusiokoloavaimella.

Poista kumiklipsi yläputkesta.

Sitten irrota akun kaapeli ja anna sen tulla helposti ulos reiästä myöhemmin.

2b 1b 3 (top-tube) 1 (head-tube joint) 2 (down-tube)

Purkaa runko seuraavassa järjestyksessä.

Akku on piilotettu alaputken sisään. Molemmilla putken sivuilla on kuumasulavaa liimaa akun ja kaapelin kiinnittämiseksi.

Tehtävä suoritettu!

Osa Vääntömomentti Nm
Kolmiorunko 20 Nm
Höyryn ylä-/sivuosa 6 Nm/12 Nm
Höyrypuristin 8 Nm
Istuinputken tuki 20 Nm
Ketjujäykistin 10 Nm
Kampin pultti 40 Nm
Säädä R-tiivisteen belet-ruuvit 6 Nm
Takapyörän pääkorkit 45 Nm
Huolto-ovi 5 Nm
Jarrusatula 8 Nm
Kahvojen pääkappale 3 Nm
Jarrukahvat 8 Nm
L/R polkimet 18 Nm
Lokasuojat 5 Nm

Uudelleenkokoonpano:

Lukitse pultit järjestyksessä A-B-C-D-a-b-c-d

Huolto

Väli Tarkasta Palvelu Vaihda
Viikoittain, 160-321km (100-200 km)	Tarkista laitteiston oikea vääntömomentti.Tarkista vetolaite oikean linjauksen ja toimin-nan varmistamiseksi (mukaan lukien hihna,vapaaratas, ketjupyörä).Tarkista pyörän suoruus ja hiljainen toiminta (ilman pinnojen aiheuttamaa ääntä)Tarkista rungon kunto mahdollisten vaurioiden varalta.	Puhdista runko pyyhkimällä sekostealla liinalla.Käytä säätöruuvia/-ruuveja tarvittaessa vaihteisto-/jarrukaapeleiden kiristämiseen.	Vaihda kaikki komponentit, jotkatuotetukemme tai sertifioitu luotettava polkupyörämekaan-ikko on vahvistanut olevankorjauskelvottomia tai rikki.
Kuukausittain, 402-1207 km (250-750 km)	Tarkista jarrupalojen kohdistus, jarrukaapelin jännitys.Tarkista vyön venyminen.Tarkista jarru- ja vaihdevaijerit korroosion tai rispaantumisen varalta.Tarkista pinnajännitys.Tarkista lisävarusteiden kiinnitys (telineen kiinnitysruuvit, lokasuojan laitteisto ja kohdistus).	Tarkista kampisarjan ja polkimien vääntömomentti.Puhdista jarru- ja vaijerikaapelit.Tarkista ja kiristä renkaat, jos löydetään löysiä puolia.	Vaihda tarvittaessa jarru- javaijerikaapelit.Vaihda jarrupalat tarvittaessa.
Joka 6. kuukausi, 1207-2011 km (750-1250 km)	Tarkista vetolaite (hihna, ketjupyörä, vapaaratas).Tarkasta kaikki kaapelit ja suojukset.	Suositellaan standardihuoltoa sertifioidulta, maineikkaaltapolkupyörämekaanikolta.Voitele keskiö.	Vaihda jarrupalat.Vaihda renkaat tarvittaessa.Vaihda kaapelit ja kuoret tarvittaessa.

Jos käytät pyörää haastavissa olosuhteissa tai ajat yli 2 000 km/1 250 mailia vuodessa, lyhennä tarkastusvälejä ja anna pyörähuoltamon suorittaa tarkastus joka 6. kuukausi.

Ruviliitokset

• Tarkista säännöllisesti ajoneuvon löysät ruuviliitokset huoltosuunnitelman mukaisesti ja kiristä löysät ruuvit momenttiavaimella.
• Älä aja pyörällä, jos huomaat, että jokin ruuviliitos on löystynyt.
• Jos sinulta puuttuu tarvittava asiantuntemus ja tarvittavat työkalut, anna ammattilaisen tarkistaa löysät ruuviliitokset.

Runko ja haarukat

• Tarkista runko ja jäykkä haarukka halkeamien, muodonmuutosten tai värjäytymien varalta.
• Jos runko tai haarukat ovat haljenneet, muodonmuutoksia tai värjäytyneet, ota välittömästi yhteyttä ammattilaiseen.
• Älä käytä pyörää, jos löydät siitä halkeamia, muodonmuutoksia tai värinmuutoksia.

Satula

• Tarkista, voitko kiertää satulaa.
• Jos voit kiertää satulaa, kiristä istuinputken kiinnitys. Noudata sovellettavia vääntömomentteja.
• Tarkista, voitko siirtää satulaa vaakasuoraan matkustussuuntaan tai vastakkaiseen suuntaan.
• Jos voit liikuttaa satulaa, säädä satulan kiinnike.

Renkaat

• Tarkista, voivatko etu- tai takapyörä liikkua sivusuunnassa ja liikkuvatko pyörän mutterit.
• Jos pyörän mutterit liikkuvat, anna ammattilaisen tarkistaa ruuviliitokset.
• Jos pikakiinnitysakseli liikkuu, säädä akseli.
• Jos etu- tai takapyörä liikkuu sivusuunnassa, anna ammattilaisen tarkistaa pyörä.
• Tarkista, onko etupyörän ja etuhaarukan sekä takapyörän ja rungon välillä yhtä suuri etäisyys molemmilla puolilla.
• Jos etäisyydet eivät ole samanlaiset, anna ammattilaisen tarkistaa etu- ja takapyörät.
• Nosta pyörä ja käännä etu- tai takapyörää. Tarkista, heiluuko etu- tai takapyörä sivulle tai ulospäin.

• Jos etu- tai takapyörä heiluu sivuttain tai ulospäin, anna ammattilaisen tarkistaa pyörä.

• Tarkista etu- ja takavanteet säännöllisesti halkeamien, muodonmuutosten tai värimuutosten varalta.

• Tarkista, onko vanne sisäkumin ja vannenauhan alla.
• Älä käytä pyörää, jos sen vanteessa on halkeamia, se on muodonmuutoksia tai se on värjäytynyt.
• Anna ammattilaisen tarkistaa, onko vanteessa, materiaaleissa tai alumiinissa vaurioita.
• Purista puolat varovasti yhteen peukalolla ja sormilla tarkistaaksesi, onko jännitys sama kaikissa puolissa.
• Jos jännitys vaihtelee tai puolat ovat löysät, anna ammattilaisen tarkistaa puolien jännitys.

Renkaat

• Tarkista, onko rengaspaine oikea renkaan sivuseinässä olevien tietojen mukaan.
• Tarkista, ovatko renkaat vapaita halkeamista ja vieraista kappaleista aiheutuneista vaurioista.
• Tarkista, voitko selvästi tuntea renkaan uran.
• Jos rengas on halkeillut tai vahingoittunut, tai urasyvyys on liian matala, anna ammattilaisen vaihtaa rengas.

Jarru

On tärkeää, että opit ja muistat, kumpi jarrukahva ohjaa kumpaa jarrua (etu-/takajarru), jotta voit varmistaa turvallisuutesi.

Tarkistaaksesi, millä konfiguraatiolla pyöräsi on varustettu, purista yhtä jarrukahvaa ja katso, kytkeytyykö etu- vai takajarru. Tee nyt sama toisella jarrukahvalla. Muista tämä konfiguraatio.

Kun testaat jarrujen asetusta, varmista, että kätesi yltävät mukavasti jarrukahvoihin ja voivat puristaa niitä ilman ongelmia. Jos koet ongelmia tai epämukavuutta jarrujen käytössä, ota meihin yhteyttä ennen ajoa. Tarkista jarruvalmistajan käyttöohjeet ja varmista, että huollat jarrusi asianmukaisesti. On sinun vastuullasi tunnistaa, milloin jarrupalasi on vaihdettava.

Akku

On välttämätöntä noudattaa näitä ohjeita ja turvallisuusvinkkejä, jotta akkusi käyttöikä säilyy ja sen suorituskyky on asianmukainen.

• Lataa akku täyteen ennen jokaista ajokertaa varmistaaksesi, että se on valmis koko matkaa varten. Tämä auttaa vähentämään akun ylilatauksen mahdollisuutta.
• Jos akku vaurioituu fyysisesti tai lakkaa toimimasta, jos se on pudonnut tai ollut mukana törmäyksessä, tai jos huomaat, että sen toiminta on epänormaalia, lopeta käyttö ja ota yhteyttä myyjään välittömästi.
• Säilytä akku kuivassa, ilmastoidussa sisätilassa, jonka lämpötila on 0°C ja 40°C välillä.

Jännite laskee, kun akun varaustaso on alhainen, mikä saattaa heikentää sähköisen voiman avustusta. On suositeltavaa aloittaa lataaminen, kun akun varaustaso on 20-40%.

Lataus 80-10	0% 80% 60%	40% 20%	0-20%
Akun jännite/V	42 38 36	34 32 30

Akun lataaminen

• Laturi on luokiteltu 100–240V:Ile. Varmista, että tarkistat laturin, laturin kaapelit ja akun vaurioiden varalta ennen jokaista latausta.
• Lataaminen kestää noin 3–4 tuntia. Harvinaisissa tapauksissa akun täydelliseen lataamiseen saattaa kulua kauemmin, erityisesti kun pyörä on uusi tai sitä ei ole käytetty pitkään aikaan.
• Lataa akku vain mukana toimitetulla laturilla, sillä muut saattavat vahingoittaa akkua tai lisätä tulipalon tai räjähdyksen mahdollisuutta.
• Vaikka laturi on suunniteltu lopettamaan lataaminen automaattisesti, kun akku on täynnä, älä jätä sitä kytketyksi yli 12 tunniksi.
• Varmista, että laturisi on eristetty nesteistä, lialta ja roskilta.

Yhden latauksen kantama riippuu voimakkaasti useista olosuhteista, kuten (mutta ei rajoittuen):

• Sääolosuhteet, kuten ympäristön lämpötila ja tuuli;
• Tieolosuhteet, kuten korkeuserot ja tien pinta;
• Pyörän kunto, kuten rengaspaine ja huoltotaso;
• Pyörän käyttö, kuten kiihdytys ja vaihtaminen;
  • Ajajan ja matkatavaran paino;
• Lataus- ja purkausjaksojen määrä;
• Akun ikä ja kunto.

Laturin muistiinpanot

• Laturia tulisi käyttää vain sisätiloissa viileässä, kuivassa, hyvin ilmastoidussa tilassa tasaisella, vakaalla, kovalla pinnalla.
• Vältä altistamasta laturia nesteille, pölylle, roskille tai metalliesineille. Älä peitä laturia millään käytön aikana.
• Säilytä ja käytä laturia turvallisella alueella, kaukana lapsista.
• Akun lataaminen täyteen ennen jokaista käyttökertaa auttaa pidentämään sen käyttöikää ja vähentää ylilatauksen riskiä.
• Älä käytä mitään muuta laturia kuin alkuperäislaturia, jonka sait tilauksesi yhteydessä, tai laturia, joka on suunniteltu erityisesti juuri sinun SHARP-pyörääsi varten, jonka ostit suoraan SHARPilta.
• Tämä laturi on suunniteltu tavallisiin kotitalouksien AC-jännitteen pistorasioihin, joissa on 110-240V 50/60 Hz syöttöjännite, ja se havaitsee ja laskee syöttöjännitteen automaattisesti. Älä yritä avata laturia tai muuttaa syöttöjännitettä.
• Älä nyi tai vedä latauskaapelia. Irrottaessasi vedä muovista pistoketta varovasti irrottaaksesi AC/DC-kaapelin.
• On normaalia, että laturi lämpenee kohtuullisesti latauksen aikana. Jos laturi on liian kuuma koskettaa, tai jos haistat hajua tai huomaat muita ylikuumenemisen merkkejä, lopeta laturin käyttö ja ota yhteyttä SHARP-huoltokeskukseen.
• Pidä indikaattori ylöspäin käytettäessä laturia. Älä käännä laturia ylösalaisin, sillä tämä voi estää jäähdytyksen ja lyhentää sen käyttöikää.
• Käytä vain SHARP:n toimittamaa alkuperäistä laturia tai pyörämallisi suunniteltua laturia, jonka SHARP on hyväksynyt. Älä käytä jälkimarkkinoiden latureita, jotka voivat aiheuttaa vahinkoa, vakavia vammoja tai kuoleman.
• Tässä esitettyjen akun lataustietojen noudattamatta jättäminen voi aiheuttaa tarpeetonta vahinkoa latauskomponenteille, akulle tai laturille ja saattaa johtaa heikkoon akun suorituskykyyn tai sen

toimimattomuuteen. Tällä tavalla aiheutettu akun vahinko ei kuulu takuun piiriin.

Akkusi tasapainottaminen

Kun saat pyöräsi ensimmäisen kerran, on tärkeää noudattaa näitä ohjeita varmistaaksesi, että akkusi kennot ovat asianmukaisesti tasapainossa, jotta ne toimisivat mahdollisimman tehokkaasti.

1. Varmista, että lataat akun vähintään 4 tuntia ennen ajoa, kun saat pyöräsi ensimmäisen kerran (tai pitkän varastoinnin jälkeen).

HUOM: Suosittelemme antamaan akun ladata

vähintään 4 tuntia ensimmäisillä kolmella latauskerralla varmistaaksemme, että kennot tasapainottuvat oikein.

1. Kolmen ensimmäisen ajokerran jälkeen voit aloittaa rutiininomaisen latausmenettelyn.

Tarkista sähkökäyttöjärjestelmä

• Tarkista kaikki kaapelit varmistaaksesi, ettei niissä ole vaurioita.
• Tarkista näyttö halkeamien ja vaurioiden varalta. Tarkista, onko se tukevasti paikallaan.

• Tarkista ohjausyksikkö halkeamien ja vaurioiden varalta. Tarkista, onko se tukevasti paikallaan.

• Tarkista ladattava akku varmistaaksesi, ettei siinä ole vaurioita.

• Tarkista, että kaikki pistoke varmista, että yhteydet ovat oikein paikallaan ja tarvittaessa kytke ne uudelleen.
• Tarkista kaapeli ja ulkokuori vahinkojen varalta.
• Tarkista moottori varmistaaksesi, että siinä ei ole vahinkoa.

Puhdistus

• Kytke aina akku pois päältä ja irrota laturi latausportista ja seinäpistorasiasta ennen akun tai polkupyörän puhdistamista.
• Käytä kuivaa tai hieman kostea liinaa akun tai polkupyörän rungon puhdistamiseen. Jos latausportissa tai sen ympärillä on likaa, yritä poistaa se matalalla ilmanpaineella tai pehmeällä harjalla. Voimansiirtokomponenttien puhdistusohjeita varten viittaa voimansiirtovalmistajan ohjeisiin.
• Kun puhdistat, varmista, että pyörän latausportti on täysin suljettu eikä vesi pääse kosketuksiin sähkökomponenttien kanssa. Jos se on märkä, jätä latausportti auki kuivumaan täysin ennen laturin kytkemistä.
• Ole varovainen, ettet vahingoita tai altista sähkökomponentteja vedelle. Älä pese akkua, moottoria tai muita sähkökomponentteja painepesurilla. Sähkökomponenttien vahingoittaminen tai niiden altistaminen vedelle voi aiheuttaa tulipalon, joka voi johtaa vakaviin vammoihin tai jopa kuolemaan. Älä käytä tai lataa akkua, jonka uskot saaneen vettä sisäänsä. Samoin kaikkien liittimien, mukaan lukien latausportin, on oltava täysin kuivia ja puhtaita ennen pyörän käyttämistä tai lataamista.
• Älä käytä alkoholia, liuottimia tai hankaavia puhdistusaineita laturin puhdistamiseen. Käytä sen sijaan kuivaa tai hieman kosteaai liinaa. Puhdista vain pyörän pinta.

Huoltotiedot

VAROITUS

TEKNOLOGISET EDISTYKSET OVAT TEHNEET POLKUPYÖRISTÄ JA NIIDEN OSISTA MONIMUTKAISEMPIA, JA INNOVAATIOIDEN TAHTI KIIHTYY. ON MAHDOTONTA, ETTÄ TÄMÄ KÄSIKIRJA VOISI TARJOTA KAIKEN TARVITTAVAN TIEDON POLKUPYÖRÄSI KUNNOLLISEEN KORJAAMISEEN JA/TAI HUOLTAMISEEN.

Vähentääksesi onnettomuuden ja mahdollisen loukkaantumisen riskiä, sinun on annettava ammattilaisen suorittaa kaikki korjaukset ja huollot, mukaan lukien ne, joita ei erikseen kuvata tässä käsikirjassa. Yhtä tärkeää on, että yksilölliset huoltotarpeesi määräytyvät kaiken perusteella, aina ajotyylistäsi maantieteelliseen sijaintiisi.

Konsultoi ammattilaista apua saadaksesi määrittämään huoltotarpeesi.

VAROITUS

MONET POLKUPYÖRÄN HUOLTO- JA KORJAUSTEHTÄVÄT VAATIVAT ERITYISTIETOA JA TYÖKALUJA.

Älä aloita polkupyöräsi säätämistä tai huoltoa ennen kuin ammattilainen on opettanut sinulle, kuinka ne suoritetaan oikein. Epäasianmukainen säätö tai huolto voi aiheuttaa vahinkoa polkupyörälle tai onnettomuuden, joka voi johtaa vakaviin vammoihin tai kuolemaan.

Jos haluat oppia suorittamaan merkittäviä huolto- ja korjaustöitä pyörälläsi, sinulla on kolme vaihtoehtoa:

1. Pyydä palvelukeskuksesta kopioita pyöräsi komponenttien valmistajan asennus- ja huolto-ohjeista tai ota yhteyttä komponentin valmistajaan.
2. Pyydä huoltokeskusta suosittelemaan kirjaa polkupyörän korjauksesta.
3. Kysy huoltokeskuksesta polkupyörän korjauskurssien saatavuudesta alueellasi.

Suosittelemme, että pyydät ammattilaisen tarkistamaan työsi laadun ensimmäisen kerran työskennellessäsi jonkin parissa ja ennen kuin ajat pyörällä, vain varmistaaksesi, että teit kaiken oikein. Koska tämä vaatii mekaanikon aikaa, tästä palvelusta saattaa olla kohtuullinen maksu.

Suosittelemme myös, että pyydät ammattilaiselta ohjeita varaosien, kuten sisärenkaiden, hehkulamppujen jne., hankkimiseen, sillä se olisi hyödyllistä, kun olet oppinut vaihtamaan tällaisia osia tarvittaessa.

Vianmääritys

Oireet Mahdolliset syyt Yleisimmät ratkaisut
Polkupyörä ei toimi.	1. Riittämätön akun teho2. Vialliset yhteydet3. Virheellinen käynnistysjärjestys4. Jarrut on käytössä	1. Lataa akku2. Puhdista ja korjaa liittimet3. Käynnistä pyörä oikealla järjestyksellä4. Irrota jarrut
Epäsäännöllinen kiihtyvyys ja/tai vähentynyt huippunopeus.	1. Riittämätön akun teho2. Löysä tai vaurioitunut kaasuvipu	1. Lataa tai vaihda akku2. Vaihda kaasukahva
Moottori ei reagoi, kun pyörä on kytketty päälle.	1. Irtonen johdotus2. Irtonainen tai vaurioitunut kaasuvipu3. Irtonainen tai vaurioitunut moottorin pistokkeen johto4. Vaurioitunut moottori	1. Korjaa ja/tai yhdistä uudelleen2. Kiristä tai vaihda3. Kiinnitä tai vaihda4. Korjaa tai vaihda
Vähentynyt kantama.	1. Alhainen rengaspaine2. Matala tai viallinen akku3. Ajaminen liian monilla mäillä, vastatuule-lla, epänormaalilla jarrutuksella ja/tai liiallisella kuormalla4. Akku on ollut pitkään tyhjänä ilman säännöllisiä latauksia, se on vanha tai vahingoittunut.5. Jarrut hankaavat	1. Säädä renkaan paine2. Tarkista yhteydet tai lataa akku.3. Avusta polkimilla tai säädä reittiä.4. Ota yhteyttä tuotetukeen, jos alueen lasku jatkuu.5. Säädä jarrut
Akku ei lataudu.	1. Laturi ei ole kunnolla kytketty2. Laturi vaurioitunut3. Akku vaurioitunut4. Johtojen vaurio	1. Säädä yhteydet2. Vaihda3. Vaihda4. Korjaa tai vaihda
Pyörä tai moottori pitää outoja ääniä.	1. Löysät tai vahingoittuneet pyörän puolat tai vanteet2. Irtonainen tai vaurioitunut moottorin johdotus	1. Kiristä, korjaa tai vaihda2. Yhdistä uudelleen tai vaihda moottori.

Huoltotiedot

Kuluvien osien tyypillinen käyttöikä Normaali käyttö Tarkastus Huomautus
1 Jarrulevy / Jarrupalat 5 000 km			12 kuukautta	Rotor/levyt - min 1,5 mm paksuus / min 1 mm paksuus.
2 Gates-hihnaveto 30 000 km Vaihda, kun se on kulunut tai halkeillut.
3 Vauhtipyörä / Kammipyörä 15 000 km				Vaihda, kun vaihtaminen ei ole sujuvaa tai kun kuuluu epänormaalia ääntä.
4 Rengas		5 000 km		Vaihda, kun se on haljennut tai kuvio on kulunut ja sileä.
5 Sisäputki Vaihda, kun se vuotaa.
6 Satuja Vaihda, kun kulunut tai löysä.
7	Kahvat, polkimet			Vaihda, kun kulunut tai löysä.
8	Vanteet/Puolat			Tarkista, ovatko puolat löysällä.
9	Sivutuki			Vaihda, kun kulunut tai löysä.
10 Akku	500 latauskertaa			Lataa joka 6. kuukausi, jos sitä ei käytetä pitkään aikaan.
11	Moottori	15 000 km	36 kuukautta	Vaihda, kun vaihtaminen ei ole sujuvaa tai kun kuuluu epänormaalia ääntä.

Tekniset tiedot

Malli BK-RS08EB BK-RS08ES
Ylelstä
Värit Musta Hopea
Koko M M
Maksiminopeus (EU/UK) 25 km/h 25 km	/h
Kilometrimäärä jopa 80 km jopa 80 km
Paino 19 kg 19 kg
Maksimikuorma 120 kg 120 kg
Ajajan korkeus 170-190 cm	170-190 cm
Elektroniikka
Moottori	36V 250W	36V 250W
Akku	36V 7Ah/252Wh LG Cell Litium-loni Alatankoakku	36V 7Ah/252Wh LG Cell Litium-loni Alatankoakku
Sensori	Kadenssisensori	Kadenssisensori
Näyttö	IP66-vesitiivis TFT-värillinen LCD-näyttö	IP66-vesitiivis TFT-värillinen LCD-näyttö
Laturi	100V-240V/2A Älylaturi	100V-240V/2A Älylaturi
Latausaika	2-3 tuntia	2-3 tuntia
Runkosetti
Runko	21" 6061-alumiiniseoskehys	21" 6061-alumiiniseoskehys
Etuhaarukka	Jäykkä etuhaarukka alumiiniseosta, levyjarrukiinnityksellä, läpiaisa	Jäykkä etuhaarukka alumiiniseosta, levyjarrukiinnityksellä, läpiaisa
Renkaat
Renkaat	700C ×28C Kenda® -renkaat, Presta-venttiilit	700C ×28C Kenda® -renkaat, Presta-venttiilit
Vanteet	Alumiiniseos kaksoisseinä	Alumiiniseos kaksoisseinä
Etunapa	3/8 ×13G ×36H läpimenevä akseli	3/8 ×13G ×36H läpimenevä akseli
Puolat	Ruostumaton teräs, 13g	Ruostumaton teräs, 13g
Jarrut
Jarrut	Tektro® HD-M285 hydrauliset levyjarrut 180mm roottoreilla	Tektro® HD-M285 hydrauliset levyjarrut 180mm roottoreilla
Jarrukahvat	Tektro® HD-M285	Tektro® HD-M285
Vetolaite
Vyö	Gates® CDN™-hihna	Gates® CDN™-hihna
Ketjupyörä	Gates® CDXTM63T	Gates® CDXTM63T
Kasetti	Gates® CDXTM22T, yksivaihteinen	Gates® CDXTM22T, yksivaihteinen
Kampi	170mm	170mm
Polkimet	Wellgo®	Wellgo®
Komponentit
Satula	Musta Selle Royal® -satula	Ruskea Justek® Urban -satula
Istuinputki	Promax® Alumiiniseos, Φ30.4mm Offsetilla	Promax® alumiiniseos, Φ30.4mm offsetilla
Ohjaustanko	Promax® alumiiniseos, 630mm	Promax® alumiiniseos, 630mm
Varsi	Alumiiniseos integroidulla näytöllä, Φ31.8	Alumiiniseos integroidulla näytöllä, Φ31.8
Valot	20lux, paristokäyttöinen	20lux, paristokäyttöinen
Lokasuojat	Matanmusta	Hopea

Rungon koko 21 tuumaa (53 cm)
Ehdotettu ajajan pituus 173–191 cm 170 cm–190 cm
A Istuinputken pituus 53,34 senttimetriä 533 mm
B Saavuta 15,3 tuumaa 389 mm
C Ylityskorkeus 81,03 senttimetriä 810 mm
D Akseliväli 103,38 senttimetriä 1034 mm
E Keskiön korkeus 11,4 tuumaa 290 mm
F Istuinkorkeus		87,9-110,0 cm	880-1100mm

B A F C E D SHARP

Samm 3: Eemaldage esihark ja esiratas

Eemaldage esihark ja esiratas.
