BRUGSANVISNING BK-RS08ES SHARP

Risiko for ulykker og skader

Risiko for ulykker og skader!

- Ikke slå på e-sykkelen mens den lades.

- Koble ut ladekabelen när batteriet er fulladet.

- Batteriindikatoren i displayet viser batterilevetiden.

- Hvis det er lenge siden elsparkesykkelen har vært i bruk, må du lade den minst én gang i måneden. Merk at hvis batteriet ikke har blitt ladet på lenge, går batteriet inn i selvbeskyttelsesstatus og kan ikke lades. I så fall må du kontakte forhandleren din.

- Når skal lade må du først plugge laderen i ladeporten, før du setter den i stikkontakten.

- Når du lader lyser indikatorlampen rødt, dette betyr at ladingen går som normalt. Når indikatorlampen lyser grønt, er ladingen ferdig.

- Laderen har en overladningsbeskyttelsesfunksjon, hvis e-sykkelen er 100% fulladet, vil laderen automatisk stoppe ladingen.

Du må snu e-sykkelen opp ned før du installerer forhjulet.

TRINN 7: Koble til kabelen

Presta ventiladapter (hvis pumpen din ikke har en innebygd Presta ventilhode) er ikke inkludert.

Hvordan pumpe et dekk

Hvordan starte en E-sykkel

PÅ/AV

a. Äpne gummikappen og koble lyset til en strømforsyning med den medfølgende USB-kabelen.

b. Det er ferdig ladet når indikatorlyset blir grønt.

c. Lukk gummikappen etter lading.

Deretter fjerner du beltet.

Monteringsanvisningar

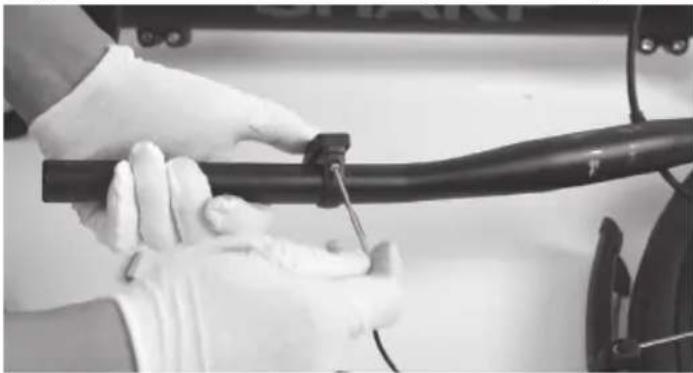

STEG 1: Ta bort styret

Brug denne Quick Guide til at opsætte og begynde at bruge din e-cykel. For mere detaljeret information om din model af e-cykel, henvises til den online manual, som kan findes ved at følge linket nedenfor eller scanne QR-koden:

1 Klokke Pedaler Oplader Oplader manual Forlygte Garantikort Baglygte Forlygte Kablet knækker Hurtig start guide Kabelbinder Gummihætte 0,12 tomme (3mm) unbrakonøgle 0,16 tomme (4mm) unbrakonøgle 0,20 tomme (5mm) lang unbrakonøgle Phillips Skruetrækker

Vigtige sikkerhedsanvisninger

FORSIGTIG RISIKO FOR ELEKTRISK STÖD MÅ IKKE ÅBNES

Læs disse sikkerhedsanvisninger og respekter følgende advarsler, før apparatet betjenes:

Lynsymbolet med pilehovedet inden i en ligesidet trekant skal advare brugeren om tilstedeværelsen af uisoleret "farlig spænding" inden i produktets kabinet af en størrelse, der er tilstrækkelig til at udgøre en risiko for elektrisk stød.

Udråbstegnet inden i en ligesidet trekant skal advare brugeren om tilstedeværelsen af vigtige betjenings- og vedligeholdelses(service) instruktioner i brugervejledningen, som følger med apparatet.

Dette symbol betyder, at produktet skal bortskaffes på en miljøvenlig måde og ikke med almindeligt husholdningsaffald.

Vekselstrømsspænding

Klasse II-udstyr

VIGTIGT: Læs følgende omhyggeligt, og opbevar det til senere brug.

For at reducere risikoen for skader, bær en passende hjelm, när du kører!

• Ukorrekt betjening af e-cyklen på grund af utilstrækkelig viden kan forårsage en ulykke. Venligst gør dig bekendt med e-cyklens funktioner før du kører.
• Gør dig bekendt med bremsehåndtaget på forhånd, hvis du ikke er tilstrækkeligt opmærksom på placeringen af for- og bagbremserne. Juster også i overensstemmelse hermed før kørsel.
• Sørg venligst for, at bremserne er korrekt justeret og fungerer godt.

ADVARSEL: Hardwaren er muligvis ikke fuldt strammet, herunder men ikke begrænset til bolte, møtrikker, den forreste navaksel, det bageste hjul, styremekanismer (styr, stilk), bremse systemet, drivsystemet, pedaler osv.

For at reducere risikoen for skader, skal du sikre, at alt cykeludstyr er låst stramt og korrekt på plads, og at der ikke er noget tab af udstyr, brud eller andre typer skader.

ADVARSEL: Denne cykel er designet til voksne. Børn må kun køre under opsyn af voksne.

For at reducere risikoen for ulykker og skader, skal du sørge for, at cyklen og alle dens strukturer ikke er inden for rækkevidde af børn under 3 år.

ADVARSEL: Komponentbrud på grund af forkert brug af cyklen kan forekomme.

- Kør ikke over ramper eller høje med cyklen.

- Kør ikke på denne cykel i terræncykling. - Kør ikke på cyklen over trapper, sten eller andre trin med en højde større end 15 cm.

Ukorrekte tilføjelser eller ændringer til cyklen og forkert tilbehør kan få cyklen til at fungere forkert.

For at reducere risikoen for ulykker og skader, skal du ikke tilføje ekstra tilbehør, der ikke er købt fra sælgeren eller uden at få tilladelse fra sælgeren, herunder men ikke begrænset til børnesikkerhedssæder, trailere osv.

ADVARSEL: Kør ikke på cyklen på en risikabel måde.

For at reducere risikoen for ulykker og skader, skal du kun køre på cyklen på den korrekte måde. Sørg for, at du er i stand til at styre cyklen, og forsøg ikke farlige handlinger, herunder men ikke begrænset til at køre uden hænder, hop og wheelies.

FARLIG: Mangel på cykelvedligeholdelse præsenterer risiko for ulykker og skader

Tjek cyklen før hver tur, herunder men ikke begrænset til bremsefunktion, dæk slid og PSI, bolt- og møtriktilstand, styring og eger spænding.

Hvis du hører nogen unormal støj, mens du kører, skal du straks stoppe og tjekke hele cyklen.

ADVARSEL: Sikre fuld overholdelse af lokal lovgivning.

Risiko for bøder og konfiskation!

Før du kører på cyklen, skal du sikre dig, at cyklen overholder standarderne i din lokale lovgivning.

Reflektorer er ikke en erstatning for påkrævede lys. At køre i daggry, skumring, om natten eller på andre tidspunkter med dårlig synlighed uden et tilstrækkeligt cykellyssystem og uden reflektorer er farligt og kan resultere i alvorlig skade eller død.

Hvis din cykel ikke passer ordentligt, kan du miste kontrollen og falde. Bolte, der er for stramme, kan strække sig og deformere.

Udsæt ikke dit batteri for høje temperaturer.

At køre med forkert justerede bremser eller slidte bremseklodser er farligt og kan resultere i alvorlig skade eller død.

Overpump aldrig et dæk ud over det maksimale tryk, der er angivet på dækkets sidevæg eller hjulkransen. Hvis det maksimale tryk for hjulkransen er lavere end det maksimale tryk, der er angivet på dækket, skal du altid bruge den lavere vurdering. Overskridelse af det anbefalede maksimale tryk kan blæse dækket af kransen eller beskadige hjulkransen, hvilket kan forårsage skade på cyklen og skade på rytteren og tilskuere. Den bedste og sikreste måde at pumpe et cykeldæk op til det korrekte tryk er med en cykelpumpe, der har en indbygget trykmåler.

At anvende bremserne for hårdt eller for pludseligt kan låse et hjul, hvilket kan få dig til at miste kontrollen og falde. Pludselig eller overdreven brug af forbremsen kan kaste rytteren over styret, hvilket kan resultere i alvorlig skade eller død.

Stop opladningsproceduren øjeblikkeligt, hvis du bemærker en underlig lugt eller røg.

• SHARP er ikke ansvarlig for skader/dødsfald forårsaget af forkert brug.
• Sharp er ikke ansvarlig, hvis du ikke overholder lokale regler og restriktioner.
• Garantien dækker ikke skader forårsaget af forkert brug af enheden, især i tilfælde af brug til ikke-huslige formål og ændringer og/eller tilpasninger nødvendige for lande eller regioner, for hvilke den ikke oprindeligt var designet.
  • Overhold altid lokale trafikregler og nationale love og regler, när du bruger din e-cykel.
• Overhold altid den lokale hastighedsgrænse. OVERSKRID IKKE hastighedsgrænsen for din e-cykel.
• Brug altid sikkerhedsbeskyttelsesudstyr, när du kører.
• Bær altid en sikkerhedshjelm, när du kører på din el-cykel.
• Hold altid begge hænder på styret. Kør aldrig med kun én hånd..
• Køre ikke i dårligt vejr.
• Brug ikke denne e-cykel til at udføre stunts eller farlige manøvrer. Det er en cykel designet til hjemmebrug.
• Transporter ikke personer eller genstande som f. eks tasker.

• Kør langsomt på steder med mange mennesker.

• Sørg for, at skruer og fastgørelsesanordninger er tilspændte og normale før brug.

• Sørg for, at den foldbare aksel går ind i sporet, när du udfolder e-cyklen.
• Kør ikke på ujævne veje, vand, olie eller is.
• Sno dig ikke gennem trafikken eller foretage bevægelser, som er uforudsigelige for andre personer.
• Kør ikke på e-cyklen, hvis du er uden for landets aldersgrænser.
• Kør ikke e-cyklen over landets lovlige hastighedsgrænse for e-cykler.
• Brug ikke e-cyklen, hvis den er beskadiget.
• Brug ikke e-cyklen, hvis batteriet udsender en særlig lugt og/eller bliver varmt.
• Brug ikke e-cyklen, hvis der lækker væske ud af den, undgå kontakt og placer den uden for børns rækkevidde.
• Før brug, sørg for at e-cyklen ikke er beskadiget. Kør ikke, hvis der er nogen skade.
• Sørg for at læse hele denne brugervejledning, før du bruger e-cyklen.
• Lær hvordan du kører din e-cykel, før du bruger den i et offentligt rum.
• Denne e-cykel kan identificeres ved modellen og serienummeret, der er placeret på vurderingspladen.
• Fremdriften sker via en elmotor, der er placeret i drivhjulet.
• Kun én person må køre på e-cyklen.
• Ændr ikke denne e-cykel på nogen måde.
• Brug ikke reservedele eller tilbehør, medmindre det er anbefalet eller er godkendt AF SHARP.
• Kør e-cyklen på flade overflader. Overskrid ikke den angivne hældning.
• Overdreven brug vil reducere levetiden for denne e-cykel.
• Forsigtig: bremser og tilhørende dele kan blive varme under kørslen Rør den ikke efter brug.

Advarsler om batteri og oplader

• Tænd ikke for e-cyklen, mens den oplades.
• Når batteriet er fuldt opladet, skal du frakoble opladningskablet.
• Batteriindikatoren i displayet viser batteriets levetid.
• Under afladning, når batteriet er i sin sidste fase, kan der være et fald i den strøm, der overføres til motoren, stop med at køre og genoplad batteriet.
• Når batteriet er lavt, kan det resultere i svækket elektrisk kraftassistance. Det anbefales, at du begynder at oplade ved 20-40% opladning.
• Oplad batteriet efter hver brug.
• Hvis e-cyklen ikke bruges i lang tid, skal den oplades mindst en gang om måneden. Bemærk, at hvis batteriet ikke oplades i lang tid, vil batteriet gå i en selvbeskyttelsestilstand og vil ikke kunne oplades. I dette tilfælde, kontakt venligst din forhandler.
• Når du oplader, skal du sætte opladerstikket i opladningsporten, før du sætter kablet i stikkontakten.
• Under opladning lyser opladerens kontrollampe rødt. Det betyder, at opladningen foregår normalt. Når indikatorlampen lyser grønt, er opladningen gennemført.
• Brug kun den originale oplader til opladning af batteriet.
• Opladeren har en overopladningsbeskyttelsesfunktion, hvis e-cyklen er 100% fuldt opladet, vil opladeren automatisk stoppe opladningen.
• Bortskaf batterier og el-cykler i overensstemmelse med de gældende regler i dit land.

Batterier

• Batterier må ikke udsættes for høje temperaturer. Undlad at placere dem på steder, hvor temperaturen kan stige hurtigt, f. eks. i nærheden af åben ild eller direkte sollys.
• Udsæt ikke batterierne for kraftig strålevarme, kast dem ikke ind i ilden, prøv ikke at skille dem ad, og forsøg ikke at genoplade ikke-genopladelige batterier. De kan komme til at lække eller eksplodere.
• Bortskaffelse af et batteri i åben ild eller mekanisk knusning eller opskæring af et batteri kan resultere i en eksplosion.
• Et batteri, der udsættes for ekstremt lavt lufttryk, kan resultere i en eksplosion eller lækage af brandfarlig væske eller gas.
• Brug aldrig forskellige batterier sammen eller bland nye og gamle.
• Brug ikke andre batterier end de specificerede.

- Hvis et batteri efterlades i omgivelser med ekstremt høj temperatur, kan det medføre en eksplosion eller lækage af brandfarlig væske eller gas.

- ADVARSEL: Risiko for eksplosion eller skade på udstyr, hvis der bruges forkerte batterityper.

Bortskaffelse af produktet og batterierne

• Bortskaf ikke dette produkt som usorteret husholdningsaffald. Aflever det til et udpeget indsamlingssted for genbrug af elektrisk og elektronisk affald i overensstemmelse med lokale krav. De vil dermed bidrage til at spare på ressourcerne og beskytte miljøet.
• De fleste EU-lande regulerer bortskaffelse af batterier ved lov. Symbolet for genbrug vises på elektrisk udstyr, emballage og batterier for at minde brugerne om at bortskaffe disse dele korrekt. Brugere opfordres til at benytte eksisterende faciliteter ved tilbagelevering af brugt udstyr og batterier. Kontakt din forhandler eller lokale myndigheder for at få yderligere oplysninger.

- Batteriet er skjult inde i nedrøret. Begge rørsider har varm smelteklæbemiddel til at fastgøre batteriet og kablet. For at fjerne batteriet, skal du fjerne alle skruerne på cykelrammen og fjerne nedrøret.

CE-erklæring:

• Sharp Consumer Electronics Poland sp. z o.o. erklærer herved, at dette apparat er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i RED-direktiv 2014/53/EU.
• Den fulde tekst af EU's overensstemmelseserklæring er tilgængelig ved at følge linketwww.sharpconsumer.com og derefter gå ind i downloadsektionen for din model og vælge "CE-erklæringer".

• 1 × Ramme og Baghjul
• 1 × Forhjul
- 1 × gennemgående aksel
- 1 × Styret
• 1 × Sadel og Sadelrør
- 2 × Skærm
• 1 × Støttefod

Tilbehørsboks

• 5 × Kabelbrud
• 1 × oplader
• 1 × Manual
• 3 × Unbrakonøgle
  • 3 × Åben endenøgle
  • 1 × Phillips skruetrækker

Tilbehørsboks

(Se henvisning til 1på side 1)

Cykeldele

(Se henvisning til 2på side 1)

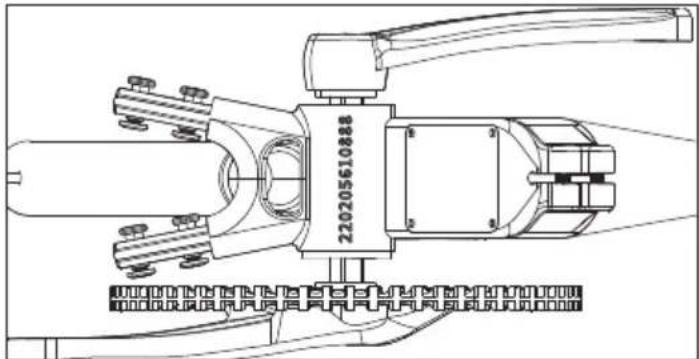

Cykelstelnummer

Cykelrammens nummer kan findes stemplet på bundbeslaget, som vist på figuren. Det er den unikke identifikator for din e-cykel. Når din cykel bliver stjålet, er det serienummeret, der giver dig den største chance for at få den tilbage. Det ville være en god idé at skrive det et sted eller tage et billede.

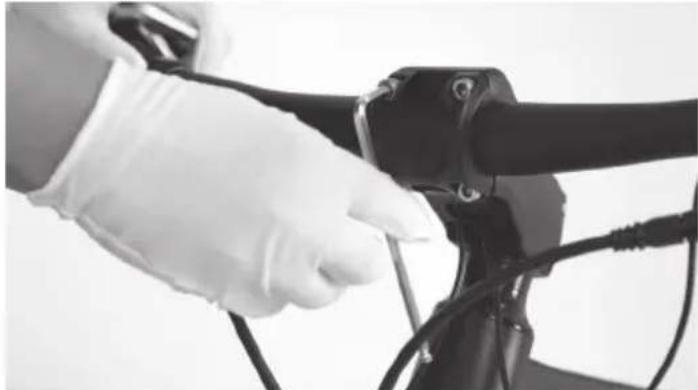

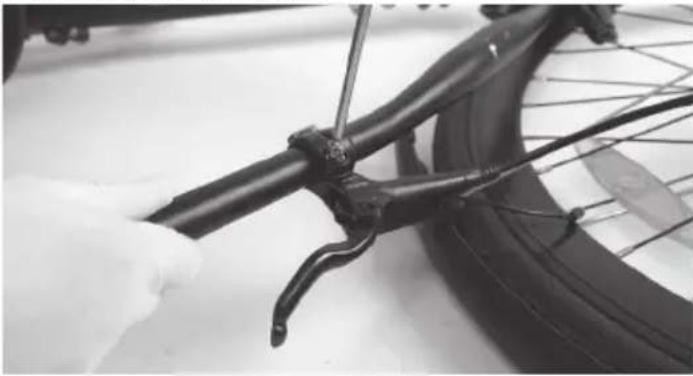

a. Fjern gummihætten på toppen af stammen.
b. Løsn de to skruer på siden af stammen og den lange skrue på toppen af stammen med en 5 mm unbrakonøgle, og drej derefter displayet 180 grader, som vist i [Figur 1-1] og [1-2].
c. Stram skruerne igen.
d. Sæt gummikappen tilbage på toppen af stammen.

b. Placer styret i midten af stilklemmen, när brugeren er på sadlen, og sørg for, at det er korrekt orienteret. Kontrolknapperne på venstre side. Geninstaller frontdækslet og stram skruerne sikkert, men ikke helt.

c. Skub styret til venstre og højre for at centrere det; drej det let, så bremsehändtagene er vinklet nedad. Stram derefter skruerne gradvist i en A-B-C-D sekvens, som vist i [Figur 1-5].

BEMÆRK: Sørg for, at momentet for bolte ABCD er omkring 6-8 N·m.

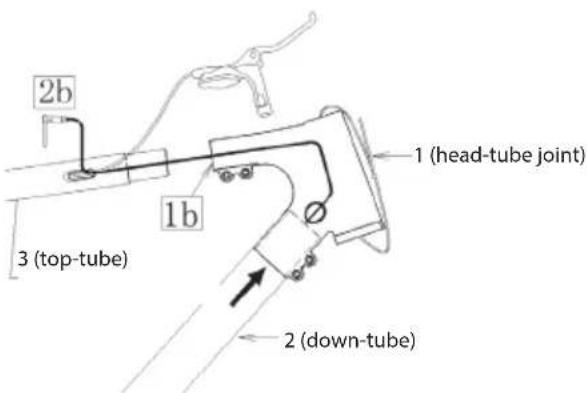

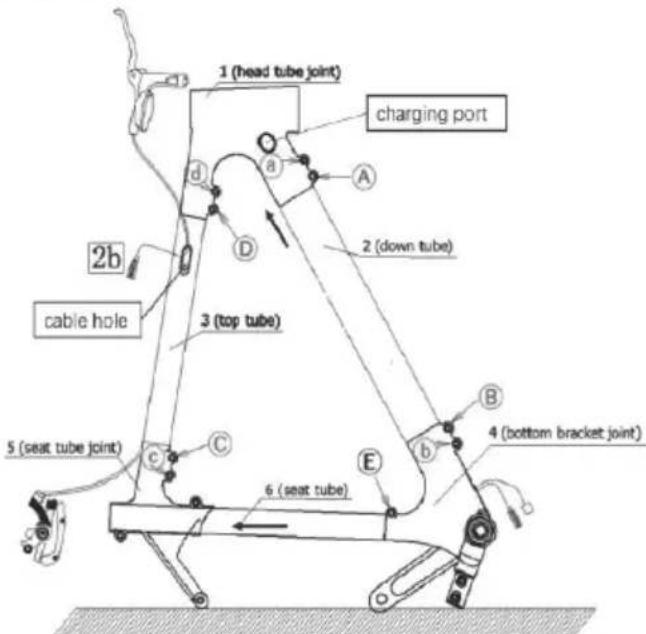

TRIN 2: Kabelstyring

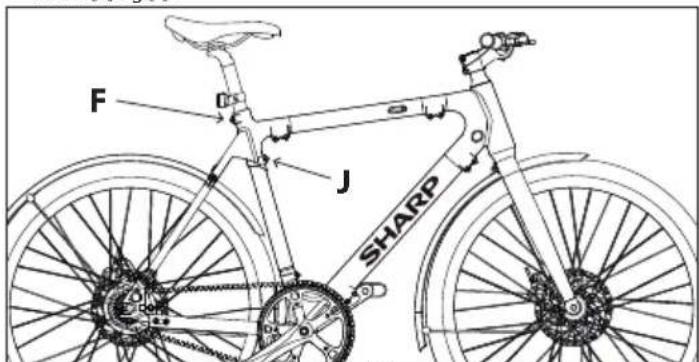

TRIN 3: Installer sædet

a. Løsn bolterne [F] og [J] i en mod urets retning med en 5 mm unbrakonøgle, indsæt sadelpinden i rammen, som vist i [Figur 3-1].
b. Juster sadelhøjden til din passende højde. Overskrid ikke den maksimale højdegrænse for sadlen, som vist i [Figur 3-2]. Stram derefter bolte [F] og [J].

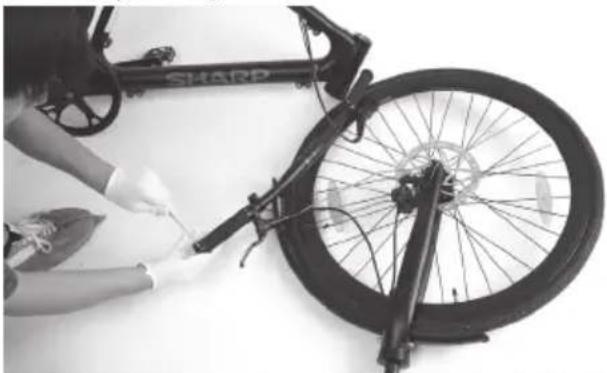

Du skal vende e-cyklen på hovedet, før du installerer forhjulet.

a. Træk plastikchippen af bremsekaliperen, som vist i [Figur 4-1].
b. Brug en 15 mm åben ende nøgle til at løsne skruerne og i rækkefølge, som vist i [Figur 4-2], og fjern forgaflens beskytter.
c. Placer forhjulet i forgaflen, og sørg for omhyggeligt at indsætte skiven mellem bremsekaliperne, som vist i [Figur 4-3].
d. Indsæt den hurtige frigørelseshåndtag fra skivens side så langt du kan. Du skal muligvis justere forhjulet en smule, så det hurtige frigørelseshåndtag kan passere glat. Skru det med uret ind, indtil det føles stramt, som vist i [Figur 4-4].
e. Lås det hurtige frigør håndtag, som vist i [Figur 4-5]. Det er meget bedre at placere det hurtige frigør håndtag pegende opad i linje med gaffelarmen.

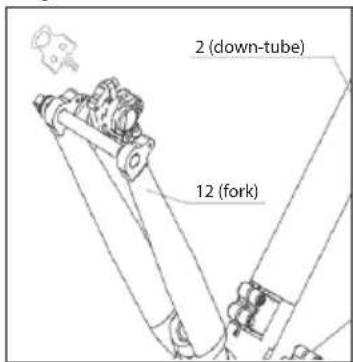

2 (down-tube) 12 (fork)

Hvis der ikke er nogen spænding, når du låser frigør håndtaget, skal du stramme det mere.

Dette trin er meget vigtigt og relateret til køresikkerhed. Hvis du ikke kan fuldføre installationen som krævet, bedes du søge hjælp fra en professionel.

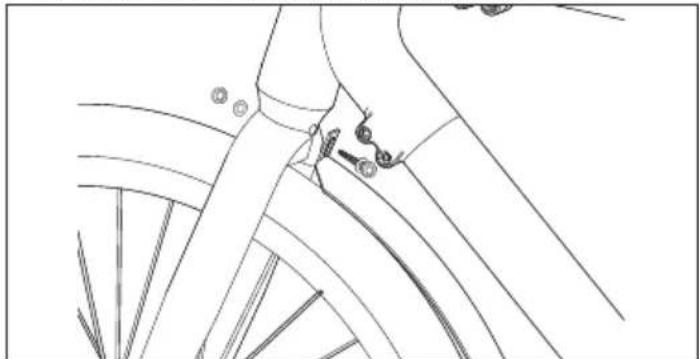

TRIN 5: Installer forskærmen

a. Brug en 10 mm åben skruenøgle til at løsne skærmens boltemøtrik på indersiden af forgaflens bro, og fjern derefter bolten og møtrikken.
b. Efter at have justeret skærmen med skruehullet, stram

monteringsskruerne for at fastgøre den på forgaflen, som vist i [Figur 5-1].

c. Efter bekræftelse af, at forskærmen er justeret med skruehullet, skal du bruge en 5 mm unbrakonøgle til at skubbe bolten og en 10 mm åben skruenøgle til at stramme møtrikken på den anden side. Glem ikke afstandsstykkerne.
d. Efter fastgørelse af den øvre beslag, brug en 4 mm unbrakonøgle til at fjerne de 2 skruer i bunden af forgaflen. Juster derefter skærmens ben med monteringshullerne i bunden af forgaflen, som vist i [Figurer 5-2] og [5-3], og stram derefter skruerne til omkring 3-5 N·m.

a. Brug en 10 mm åben skruenøgle til at løsne skærmens boltemøtrik på sadelrørsleddet, og fjern derefter bolten og møtrikken.
b. Efter at have justeret skærmen med skruehullet, stram monteringsskruerne for at fastgøre den på sadelrørsleddet, som vist i [Figur 6-1].
c. Efter bekræftelse af, at forskærmen er justeret med skruehullet, skal du bruge en 5 mm unbrakonøgle til at skubbe bolten og en 10 mm åben skruenøgle til at stramme møtrikken på den anden side til et moment på 4-6 N·m. Glem ikke afstandsstykkerne.
d. Efter fastgørelse af den øvre beslag, brug en 4 mm unbrakonøgle til at fjerne de 2 skruer ved dropout. Juster derefter skærmens ben med monteringshullerne, som vist i [Figurer 6-2] og [6-3], og stram derefter skruerne igen.

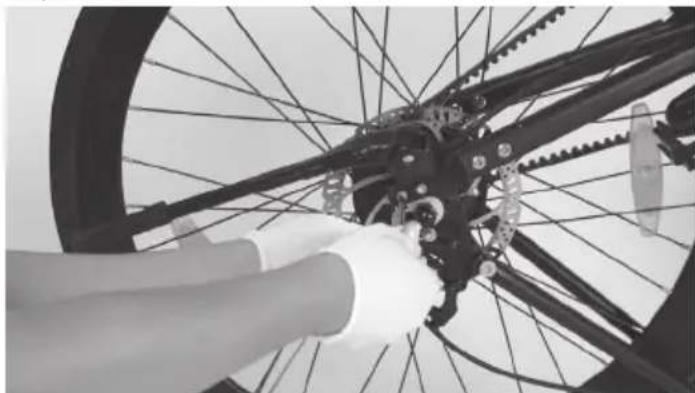

Vend din cykel på hovedet.

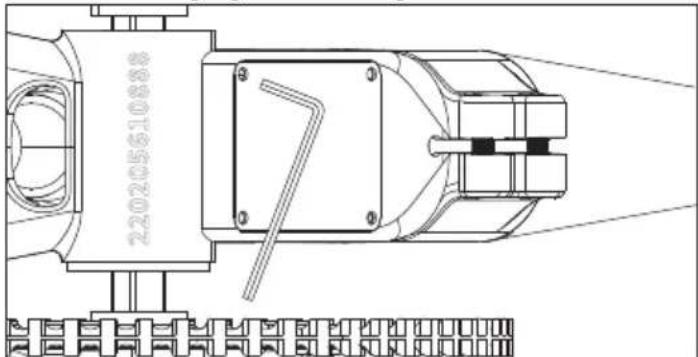

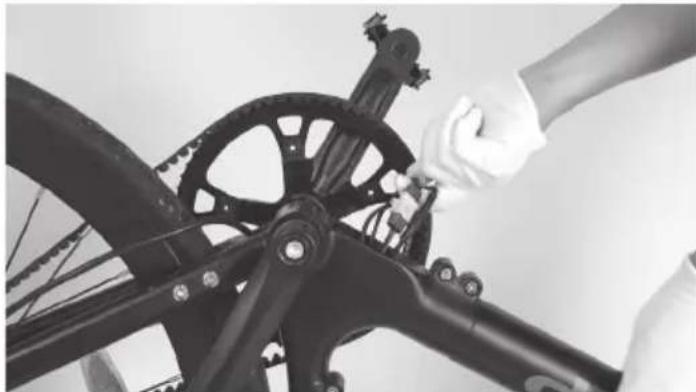

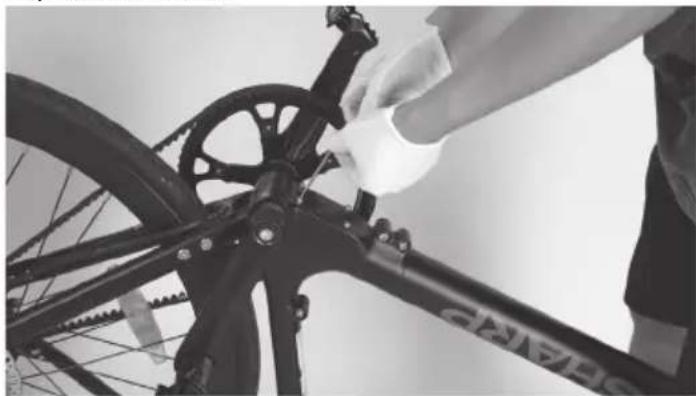

a. Løsn de fire skruer på dækslet ved siden af bundbeslaget i en mod uret retning med en 3 mm unbrakonøgle, og fjern derefter skruerne og dækslet, som vist i (Figur 5-1).
b. Forbind kablet mellem batteriet og controlleren, som vist i [Figur 7-2].
c. Sæt dækslet tilbage og stram skruerne igen.

Tjek endehætten på begge pedaler for at identificere venstre pedal og højre pedal.

Bemærk venligst, at højre pedal vil strammes med uret, mens venstre pedal vil strammes mod uret.

Sørg for, at momentet er 18 N·m.

TRIN 9: Installer lysene, reflektoren osv.

a. Monter forlygten på styret, som vist i [Figur 9-1].
b. Monter baglygten på sadelrøret, som vist i [Figur 9-2].
c. Monter frontreflektoren og klokken på styret, som vist i [Figur 9-3].

Pumpning af et cykeldæk

For at pumpe dine dæk, vil du have brug for:

Cykkelpumpe med Presta ventil kompatibilitet eller

Presta ventiladapter (hvis din pumpe ikke har en indbygget Presta ventilhoved) er ikke inkluderet.

a. Hvis din pumpe har et dobbelthoved (passer både til Presta og Schrader ventiler), skal du sørge for, at den er indstillet til Presta ventiler. Hvis din pumpe ikke er Presta-kompatibel, skal du bruge en Presta ventiladapter. Fastgør adapteren til pumpens hoved.
b. På cyklen, skru den lille møtrik øverst på Presta-ventilen af ved at dreje den mod uret. Dette åbner ventilen og tillader luft at strømme ind i dækket.
c. Tryk ned på Presta-ventilen for at frigive en lille mængde luft. Dette hjælper med at sikre, at ventilen ikke sidder fast og tillader pumpen at fungere korrekt.
d. Tryk din pumpe så langt ned på Presta ventilen som du kan.
e. Hvis din pumpe har et håndtag, vip det ned for at sikre pumpens hoved på Presta-ventilen. Dette skaber en lufttæt forsegling.
f. Start med at pumpe luft ind i dækket.
g. Når du har nået det ønskede dæktryk, skal du frakoble pumpens hoved ved at løsne spaken eller skrue den af.
h. Skru den lille møtrik øverst på Presta-ventilen med uret for at lukke den.

Hvordan man bruger E-cyklen

Oplad batteriet fuldt op før første brug.

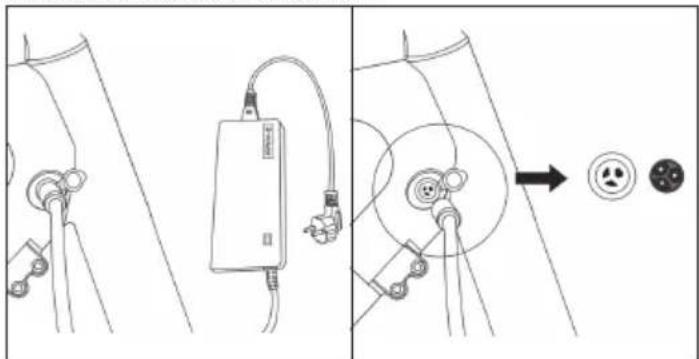

Sådan oplades

a. Åbn gummikappen og tilslut opladeren til e-cyklen opladningsport [Figur 11-1]. Sørg for, at opladerporten er i den angivne retning, som vist i [Figur 11-2].
b. Tilslut opladeren til stikkontakten i væggen.
c. Når den er tilsluttet batteriopladeren, vil batteriet begynde at oplade, og opladeindikatoren på opladeren vil blive rød.
d. Efter opladningen er fuldført, vil opladningsindikatoren blive grøn. Fjern batteriopladeren, när den er fuldt opladet.
e. Luk gummikappen efter opladning.

Sådan starter du en E-cykel

TIL/FRA

Tryk og hold tænd/sluk-knappen ON/OFF nede i 3 sekunder for at tænde for displayet.

PAS UP button ON/OFF button PAS DOWN button/ Press & hold 6 km/h push assistance button Mode button

Pedalassistentniveau

Motoren tilbyder fem cykelassistentmodeller: ECO, NORMAL, TOUR, POWER, BOOST. Kort tryk op eller ned for at skifte pedalassistentniveauet.

65% km/h 00.0 TRIP 13.4km ODO 215km 0 OFF

65% 05.1 km/h TRIP 13.4km ODO 215km 1 ECO

65% km/h 24.2 TRIP 13.4km ODO 215km 5 BOOST

Bluetooth device connected Battery Indicator Real Time speed 12.2 TRSP 13.4km 000 216km Toggle Riding Info 2 NORMAL PAS level

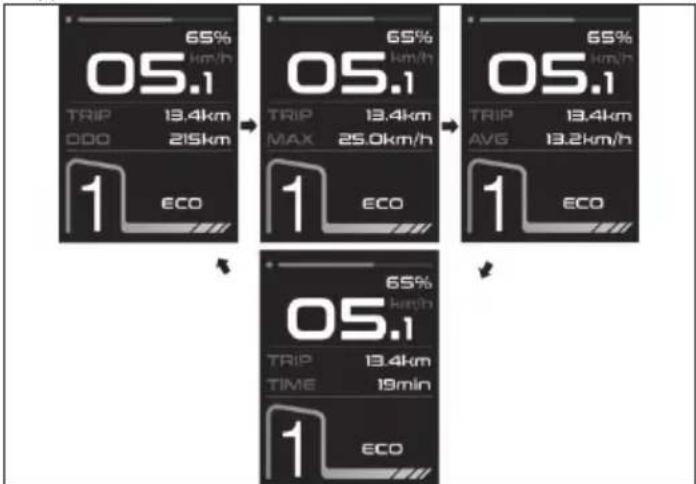

Visningsgrænseflade

Som standard viser displayet realtidshastighed (km/t), den enkelte kilometertal (km) og det samlede kilometertal (km). Tryk kort på MODE-knappen for at skifte.

05.1 65% km/h TRIP 13.4km 000 215km 1 ECO 05.1 65% km/h TRIP 13.4km MAX 25.0km/h 1 ECO 05.1 65% km/h TRIP 13.4km TIME 19min 1 ECO

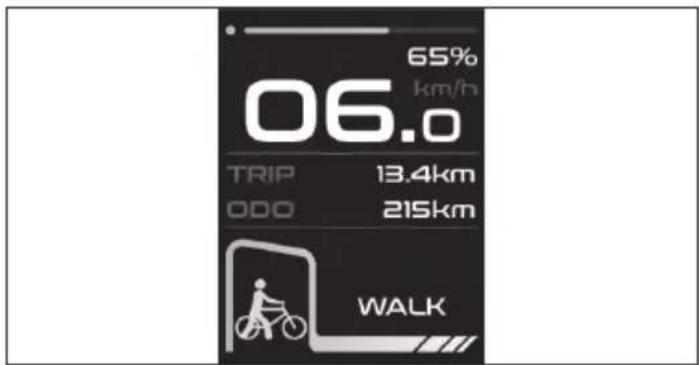

Gå-assistent

At trykke og holde Nede-knappen nede i 3 sekunder aktiverer Gå-assistent-tilstand. E-cyklen vil automatisk køre med en hastighed på op til 6 km/t.

65% 06.0 km/h TRIP 13.4km ODO 215km WALK

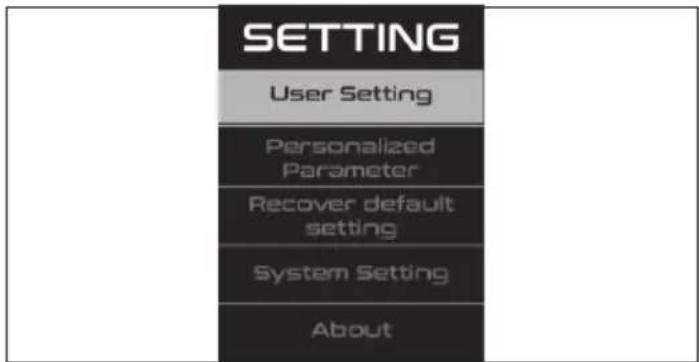

Indstillingsmenu

Tryk og hold Mode-knappen nede i 2 sekunder, og gå ind i Indstillinger-interfacet.

SETTING User Setting Personalized Parameter Recover default setting System Setting About

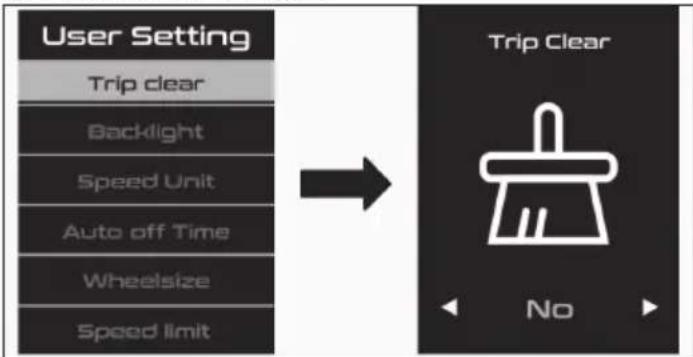

Sådan indstiller du

Tryk på OP eller Ned for at skifte og tryk på Mode-knappen for at gemme.

Når du er færdig, tryk på Mode-knappen for at gå tilbage til

hovedindstillingsmenuen.

Hvis der ikke foretages nogen handling inden for et minut, vil den automatisk forlade indstillingsiden.

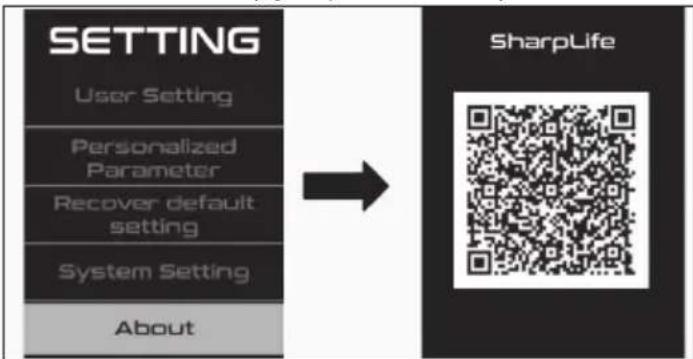

Vælg Om og scan QR-koden for at downloade SHARP Life APP på din telefon. Link derefter din dejlige e-cykel til din telefon på APP'en.

Fejlkode

Hvis der er noget galt med det elektriske system, vil der blive vist en fejlkode på displayet. Tøv ikke med at kontakte vores servicecenter for at fejlfinde problemerne.

Her er definitionerne af fejlkoderne.

Fejlkode De nition
21 Unormal strøm
23. Motor ude af fase
24 Fejl i Motor Hall signal
30. Kommunikationsproblem

Hvordan man bruger lyset

Sådan oplades

a. Åbn gummikappen og tilslut lyset til en strømforsyning med det medfølgende USB-kabel.

b. Det er færdigopladet, när indikatorlyset skifter til grønt.

c. Luk gummikappen efter opladning.

Hvordan man bruger forlygten

Tryk på knappen for at tænde lyset.

Derefter tryk for at dæmpe lysstyrken. Tryk igen for at slukke lyset.

Hvordan man bruger baglygten

Tryk på knappen for at tænde eller slukke lyset.

Tilføj SHARP Life-appen til din mobile enhed for at begynde at nyde fordelene ved yderligere funktionalitet. Dette omfatter:

ü Hastighedsovervägning på din enhed.

ü Ændring af hastighed/afstandsenheder mellem kilometer og miles. Klik på "[Tilføj enhed]", när e-cyklen er tændt, og Bluetooth-ikonet blinker på displayet.

Din enhed vil automatisk scanne efter din e-cykel. Sørg for, at Bluetooth-funktionen er aktiveret på din telefon. Tillad placeringstjenester, hvis det bliver forespurgt.

Når enheden er fundet, er Bluetooth-parring gennemført.

BEMÄRK:

Hvis du ønsker at forbinde til e-cyklen med en ny konto, er der to måder:

1. Fjern elscooteren fra den tidligere konto.
2. Tryk og hold knappen 'i' Mode og knappen '-' nede samtidig i 2 sekunder for at frakoble Bluetooth på displayet, hvorefter den nye konto kan oprette forbindelse til det.

For at tilføje din e-cykel til appen.

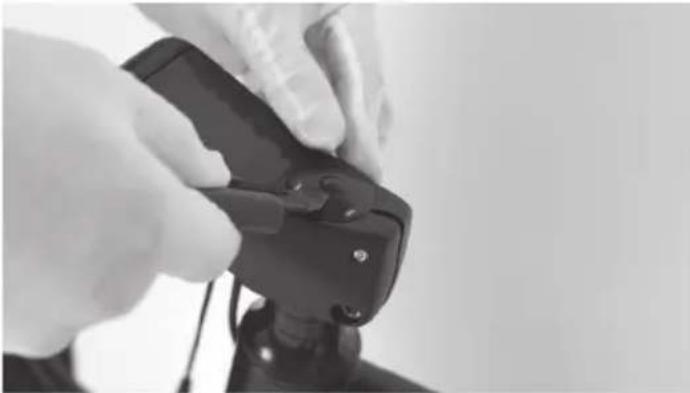

Adskillelsesinstruktioner

a. Afbryd display- og assistentskiftekablerne.
b. Fjern de fire skruer på frontdækslet i en mod uret retning med en 5 mm unbrakonøgle.
c. Fjern dækslet.
d. Derefter fjernes styret.

a. Fjern gummihætten på toppen af stammen. b. Løsn de to skruer på siden af stammen og den lange skrue på toppen af stammen med en 5 mm unbrakonøgle.
c. Derefter fjern stammen og displayet.

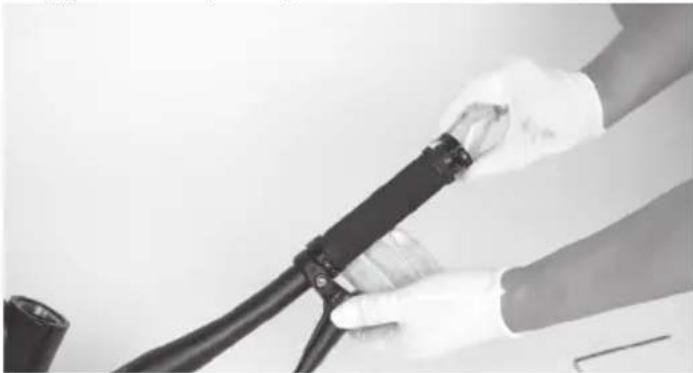

a. Løsn skruerne på grebet med en 3 mm unbrakonøgle. b. Derefter fjerner du grebet.

a. Løsn skruerne på bremsehåndtaget med en 5 mm unbrakonøgle. b. Fjern derefter bremsehåndtaget.

a. Løsn skruen på bremsehändtaget med en 5 mm unbrakonøgle. b. Fjern derefter assistentkontakten med en 2,5 mm unbrakonøgle.

Trin 7: Fjern bremsehändtaget på den anden side

a. Gentag trin 4 og 5 på den anden side af styret. b. Og fjern derefter styret fra cyklen.

Trin 8: Fjern dækslet ved siden af bundbeslaget

a. Vend cyklen på hovedet.
b. Løsn de fire skruer på dækslet ved siden af bundbeslaget i en mod uret retning med en 3 mm unbrakonøgle.
c. Fjern derefter dækslet.

Frakobl kablet mellem batteriet og motoren.

a. Løsn skruerne på støttefoden med en 5 mm unbrakonøgle. b. Fjern derefter støttebenet.

Løsn endehætterne på baghjulsnavet med en 19 åben endenøgle. Fjern dem derefter.

Løsn skruerne på R-pakningerne med en 3 mm unbrakonøgle. Fjern dem derefter.

Løsn skruerne i dropout med en 4 mm unbrakonøgle. Fjern dem derefter. Du kan nu nemt fjerne bæltet.

b. Brug en 5 mm unbrakonøgle til at skubbe bolten. Løsn møtrikken på den anden side med en 10 mm åben skruenøgle.

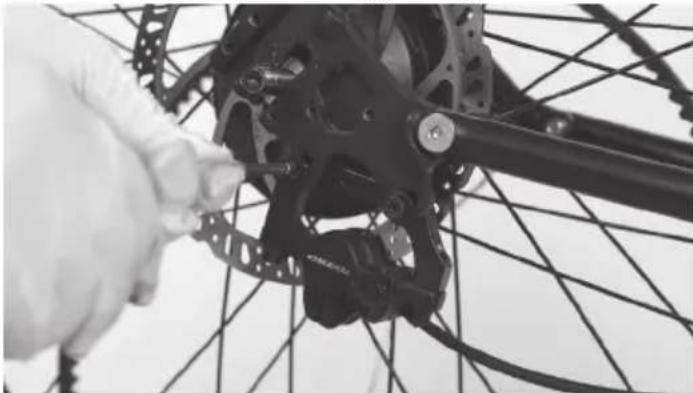

Trin 13: Fjern kabeldækslet, bagbremsekaliperen og baghjulet

a. Løsn 2x Philips skruer og fjern derefter kabeldækslet.
b. Løsn skruerne med en 5 mm unbrakonøgle. Fjern derefter den bageste bremsekaliber.
c. Derefter kan du nemt fjerne hele baghjulet fra cyklen.

Løsn pedalerne med en 15 mm åben endenøgle. Fjern dem derefter.

a. Brug en 4 mm unbrakonøgle til at skubbe bolterne på kædestaget. Løsn skruerne på den anden side med en anden 4 mm unbrakonøgle.
b. Løsn skruerne på sadelstangen med en 5 mm unbrakonøgle.
c. Derefter fjern dropout.

Derefter fjerner du bæltet.

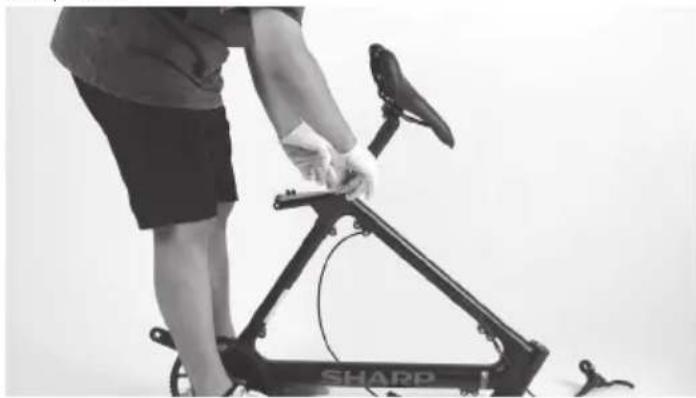

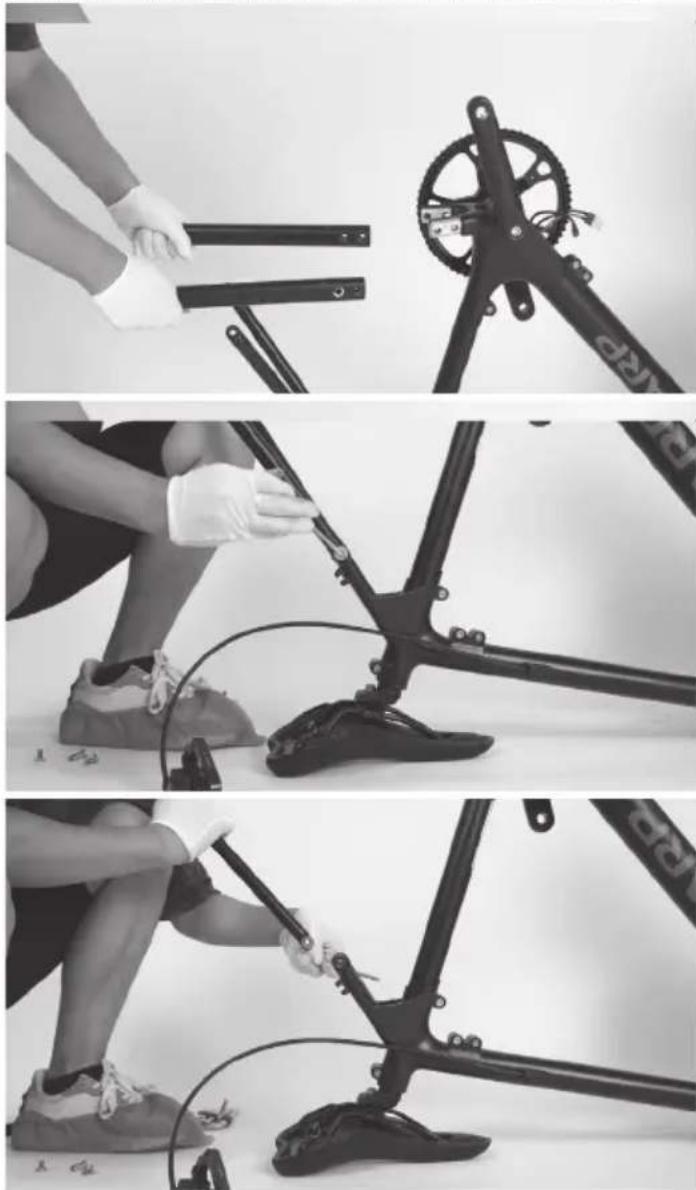

Trin 16: Fjern kædestagene og sadelstagene

Gentag handlingen. Og fjern derefter kædestagene og sadelstagene.

Løsn bolten på sadelrørsleddet med en 5 mm unbrakonøgle. Fjern derefter sadelpinden.

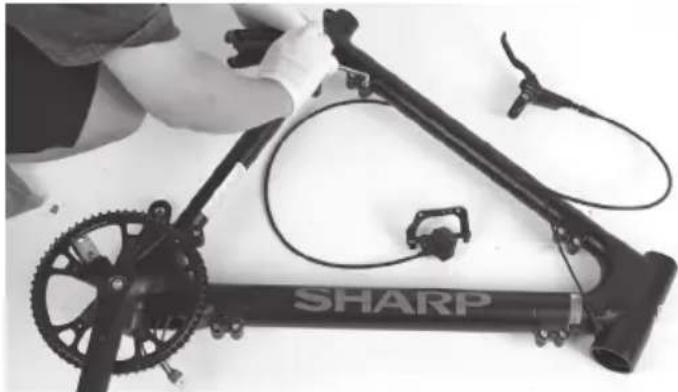

Løsn alle bolte på den forreste trekant af rammen med en 5 mm unbrakonøgle.

Derefter skal du frakoble batterikablet og lade det nemt trækkes ud af hullet senere.

2b 1b 3 (top-tube) 1 (head-tube joint) 2 (down-tube)

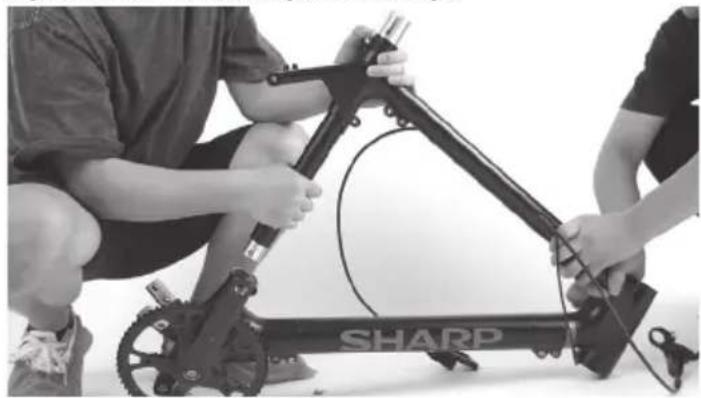

Tag rammen fra hinanden i følgende rækkefølge.

Batteriet er skjult inde i nedrøret. Begge rørsider har varm smelteklæbemiddel til at fastgøre batteriet og kablet.

Mission fuldført!

Del Moment Nm
Trekant Ramme 20 Nm
Damp Top / Side 6 Nm/12 Nm
Dampklemme 8 Nm
Sædestøtte 20 Nm
Kædeophold 10 Nm
Krank bolt 40 Nm
Juster R-paknings belet skruer 6 Nm
Baghjuls endehætter 45 Nm
Service dør 5 Nm
Bremsekaliber 8 Nm
Grebets endehætte 3 Nm
Bremsehåndtag 8 Nm
L/R pedaler 18 Nm
Skærme 5 Nm

Genmontering:

Interval Inspekter Service Udskift
Ugentligt, 160-321km (100-200 mi)	Tjek hardware for korrekt moment.Tjek drivlinjen for korrekt justering og funktion (inklusive bæltet, frihjulet, kæderingen).Tjek hjulets retning og for stille hjulfunktion på (uden egerstøj)Tjek rammen for eventuelle skader.	Rengør rammen ved at tørre rammen ned med en fugtig klud.Brug tøndejusteringsenhed(er) til at spænde gearskifter-/bremsekabler, hvis det er nødvendigt.	Udskift eventuelle komponenter, som vores produktsupport eller en certificeret, velrenommeret cykelmekaniker har bekræftet, er beskadiget ud over reparation eller ødelagt.
Månedligt, 402-1207 km (250-750 mi)	Tjek bremseklodsens justering, bremseka-belens spænding.Tjek bælte stræk.Tjek bremsse- og skifterkabler for korrosion eller flosning.Tjek eger spænding.Tjek tilbehørsmontering (monteringsbolte til bagagebærer, skærmhardware og justering).	Tjek krankboks og pedal moment.Rene bremsse- og skiftekabler.Kontroller og stram hjulene, hvis der opdages løse eger.	Udskift bremsse- og skiftekabler om nødvendigt.Udskift bremseklodser, hvis det er nødvendigt.
Hver 6. måned, 1207-2011 km (750-1250 km)	Undersøg drivlinjen (bælte, kædering, frihjul). Undersøg alle kabler og kabelskeder.	Det anbefales at få en standardjustering af en certificeret, velrenommeret cykelmekaniker. Smør bundbeslaget.	Udskift bremseklodser.Udskift dæk, hvis det er nødvendigt.Udskift kabler og hus hvis nødvendigt.

Hvis du bruger cyklen under udfordrende forhold eller kører mere end 2.000 km/1.250 mi om året, skal du forkorte inspektionsintervallerne og få en inspektion udført af en cykelservicebutik hver 6. måned.

Skruemuffer

• Tjek regelmæssigt køretøjet for løse skrueforbindelser i henhold til vedligeholdelsesplanen og stram løse skruer med en momentnøgle.
• Kør ikke på cyklen, hvis du finder ud af, at nogen skrueforbindelser er løsnet.
• Få løse skrueforbindelser kontrolleret af en professionel, hvis du mangler den nødvendige ekspertise og nødvendige værktøjer.

Ramme og gafler

• Tjek rammen og den stive gaffel for revner, deformation eller misfarvning.
• Hvis rammen eller gaflerne er revnet, deformede eller misfarvede, skal du straks kontakte en professionel.
• Brug ikke cyklen, hvis du finder nogen revner, deformationer eller misfarvninger.

Sadel

• Tjek om du kan dreje sadlen.
- Hvis du kan dreje sadlen, skal du stramme sadelpindsklemmen. Overhold gældende moment.
- Tjek, om du kan flytte sadlen vandret i kørselsretningen eller den modsatte retning.
- Hvis du kan flytte sadlen, juster sadelklemmen.

Hjul

• Tjek om det forreste eller bageste hjul kan bevæge sig sidelæns, og om hjulmøtrikkerne bevæger sig.
• Hvis hjulmøtrikkerne bevæger sig, skal du have en professionel til at kontrollere skrueforbindelserne.
• Hvis den hurtigfrigørende aksel bevæger sig, juster akslen.
• Hvis det forreste eller bageste hjul bevæger sig sidelæns, skal du have en professionel til at tjekke hjulet.
• Kontroller, om der er lige stor afstand på begge sider mellem forhjulet og forgaflen og mellem baghjulet og rammen.
• Hvis afstandene ikke er identiske, skal du have en professionel til at kontrollere for- og baghjulene.
• Løft cyklen og drej det forreste eller bageste hjul. Kontroller, om det forreste eller bageste hjul svinger sidelæns eller udad.

• Hvis det forreste eller bageste hjul svinger sidelæns eller udad, skal du have en professionel til at tjekke hjulet.

• Tjek forreste og bageste fælge for revner, deformationer eller farveændringer med jævne mellemrum.

• Kontroller, om fælgen er under slangen og fælgbåndet.
• Brug ikke cyklen, hvis fælgen er revnet, deformet eller misfarvet.
• Få en professionel til at kontrollere, om der er nogen skade på kransen, materialerne eller aluminiummet.
• Klem forsigtigt egerne sammen med din tommelfinger og fingre for at kontrollere, om spændingen er den samme for alle eger.
• Hvis spændingen varierer, eller egerne er løse, skal du have en professionel til at kontrollere egernes spænding.

Dæk

• Kontroller, om dæktrykket er korrekt i henhold til dataene på dækkets sidevæg.
• Tjek om dækkene er fri for revner og skader fra fremmedlegemer.
• Tjek om du tydeligt kan mærke dækprofilen.
• Hvis et dæk er revnet eller beskadiget, eller mønsterdybden er for lav, skal du have dækket udskiftet af en professionel.

Bremse

Det er vigtigt, at du lærer og husker, hvilket bremsehåndtag der styrer hvilken bremse (for/bag), for at sikre din sikkerhed.

For at tjekke hvilken konfiguration din cykel er sat op med, klem på et bremsehåndtag og se om det er for- eller bagbremsen, der aktiveres. Gør nu det samme med det andet bremsehåndtag. Husk denne konfiguration. Mens du tester bremsekonfigurationen, skal du sikre dig, at dine hænder komfortabelt kan nå og klemme håndtagene uden problemer. Hvis du oplever nogen problemer eller ubehag ved betjening af bremserne, bedes du kontakte os før kørsel.

Gennemgå bremsens producentens brugermanualer og sørg for at vedligeholde dine bremser korrekt. Det er dit ansvar at kunne genkende, når dine bremseklodser skal udskiftes.

Batteri

Det er afgørende at følge disse instruktioner og sikkerhedstips for at bevare batteriets levetid og sikre korrekt ydeevne.

- Oplad batteriet fuldt op før hver tur for at sikre, at det er klar til hele turen. Det vil hjælpe med at reducere chancen for overafladning af batteriet.

• Hvis batteriet bliver fysisk beskadiget eller ikke fungerer, hvis det er blevet tabt eller involveret i et styrt, eller hvis du bemærker, at det opfører sig unormalt, skal du straks stoppe med at bruge det og kontakte sælgeren.
• Opbevar batteriet på et tørt, klimakontrolleret indendørs sted ved en temperatur mellem 0°C og 40°C.

Spændingen falder, når batteriet er lavt, hvilket kan resultere i svækket elektrisk kraftassistance. Det anbefales, at du begynder at oplade ved 20-40% opladning.

Opladning 80-100% 80%	60% 40% 20% 0-20%
Batteris-pænding/V	42 38 36 34 32 30.

Opladning af dit batteri

• Opladeren er klassificeret til 100–240V. Sørg for at kontrollere opladeren, opladerkablerne og batteriet for skader, før hver opladning begynder.
• Opladning tager cirka 3-4 timer. I sjældne tilfælde kan det tage længere tid at oplade batteriet fuldt, især når cyklen er ny eller har været ubrugt i lang tid.
• Oplad kun batteriet med den medfølgende oplader, da andre kan forårsage skade på batteriet eller øge risikoen for brand eller eksplosion.
• Selvom opladeren er designet til automatisk at stoppe opladningen, när batteriet er fuldt, skal du ikke lade det være tilsluttet i mere end 12 timer.
• Sørg for, at din oplader er isoleret fra væsker, snavs og affald.

Rækkevidden på en opladning afhænger stærkt af flere omstændigheder, såsom (men ikke begrænset til):

• Vejrforhold, såsom omgivelsestemperatur og vind;
• Vejforhold, såsom højde og vejoverflade;
• Cykelbetingelser, såsom dæktryk og vedligeholdelsesniveau;
  • Cykelbrug, såsom acceleration og skift;
  • Rytter og bagagevægt;
• Antal opladnings- og afladningscyklusser;
• Alder og tilstand af batteri.

Oplader noter

• Opladeren bør kun bruges indendørs i et køligt, tørt, godt ventileret område på en flad, stabil, hård overflade.
• Undgå at udsætte opladeren for væsker, støv, affald eller metalgenstande. Dæk ikke opladeren med noget, mens den er i brug.
• Opbevar og brug opladeren på et sikkert sted væk fra børn.
• Opladning af batteriet til fuld før hver brug hjælper med at forlænge dets levetid og reducerer risikoen for overafladning.
• Brug ikke nogen oplader, andet end den originale oplader, du modtog med din ordre, eller en oplader designet specifikt til den særlige cykel, du købte direkte fra SHARP.
• Denne oplader er designet til standard husstandens vekselstrømsspænding stikkontakter med 110-240V 50/60 Hz indgangsspænding, og den registrerer og beregner automatisk indgangsspændingen. Forsøg ikke at åbne opladeren eller ændre indgangsspændingen.

- Træk ikke hårdt i opladerkablet. Når du trækker stikket ud, skal du trække i det plastik stik for forsigtigt at fjerne AC/DC-kablet.

- Det er normalt, at opladeren bliver moderat varm under opladning. Hvis opladeren er for varm at røre ved, eller hvis du lugter en lugt eller bemærker andre tegn på overophedning, skal du stoppe med at bruge opladeren og kontakte SHARP Service Center.

- Hold indikatoren vendt opad, når du bruger opladeren. Vend ikke opladeren om, da dette kan hæmme kølingen og forkorte dens levetid.

- Brug kun den originale oplader leveret af SHARP eller en designet til din specifikke cykelmodel, der er godkendt af SHARP. Brug ikke eftermarkedsladere, da de kan forårsage skade, alvorlig skade eller død.

- At ikke følge batteriopladningsinformationen, der er angivet her, kan forårsage unødvendig skade på opladningskomponenterne, batteriet eller opladeren og kan resultere i dårlig batteriydelse eller manglende evne til at fungere korrekt. Batteriskade, der er pådraget på denne måde, er ikke dækket af garantien.

Balancering af dit batteri

Når du først modtager din cykel, er det vigtigt at følge disse trin for at sikre, at dine battericeller er korrekt afbalancerede for at holde dem så effektive som muligt.

1. Ved den første opladning, når du modtager din cykel (eller efter længere tids opbevaring), skal du sørge for at oplade batteriet i mindst 4 timer før kørsel.

BEMÆRK: Vi anbefaler, at batteriet oplades i mindst 4 timer for de første tre opladninger for at sikre, at cellerne balancerer korrekt.

1. Efter de første tre ture kan du begynde rutinemæssige opladningsprocedurer.

Kontroller det elektriske drevsystem

• Tjek alle kabler for at sikre, at der ikke er nogen skade.
• Undersøg displayet for revner og skader. Tjek om det er fast på plads.
• Kontroller kontrolenheden for revner og skader. Kontroller, om den er fast på plads.
• Tjek det genopladelige batteri for at sikre, at der ikke er nogen skade.
• Tjek at alle stik Kontroller, at kontakterne er korrekt på plads, og genforbind dem om nødvendigt.
• Tjek kablet og det ydre etui for at bekræfte, at der ikke er nogen skade.
• Tjek motoren for at sikre, at der ikke er nogen skade.

Rengøring

• Sluk altid for batteriet og fjern opladeren fra opladeporten og vægkontakten, før du rengør batteriet eller cyklen.
• Brug en tør eller let fugtig klud til at rengøre batteriet eller cykelrammen. Hvis der er snavs i eller omkring opladningsporten, kan du prøve at bruge lavt lufttryk eller en blød børste til at fjerne det. For instruktioner om, hvordan du rengør drivetrain komponenter, henvises til drivetrain producentens instruktioner.
• Når du gør rent, skal du sørge for, at opladningsporten på cyklen er fuldstændig lukket, og at der ikke kommer vand i kontakt med de elektriske komponenter. Hvis den er våd, skal du lade opladningsporten være åben for at tørre helt ud, før du tilslutter opladeren.
• Vær forsigtig med ikke at beskadige eller udsætte elektriske komponenter for vand. Brug ikke højtryksrenser på dit batteri, motor eller andre elektriske komponenter. Beskadigelse af elektriske komponenter eller udsættelse for vand kan starte en brand, hvilket kan resultere i alvorlig skade eller endda død. Brug ikke eller oplad et batteri, du tror, har fået vand indeni. Ligeledes skal alle stik, inklusive opladningsporten, være helt tørre og rene, før du bruger eller oplader cyklen.
• Brug ikke alkohol, opløsningsmidler eller slibemidler til at rengøre opladeren. Brug i stedet en tør eller let fugtig klud. Overfladerengøring af cyklen KUN.

Serviceinfo

ADVARSEL

TEKNOLOGISKE FREMSKRIDT HAR GJORT CYKLER OG CYKELKOMPONENTER MERE KOMPLEKSE, OG INNOVATIONSTEMPOET ∅GES.

DET ER UMULIGT FOR DENNE MANUAL AT LEVERE ALLE DE OPLYSNINGER, DER ER N∅DVENDIGE FOR KORREKT AT REPARERE OG/ELLER VEDLIGEHOLDE DIN CYKEL.

For at hjælpe med at minimere chancerne for en ulykke og mulig skade, skal du have enhver reparation eller vedligeholdelse, inklusive dem der ikke specifikt er beskrevet i denne manual, udført af en professionel. Lige så vigtigt er det, at dine individuelle vedligeholdelseskrav vil blive bestemt af alt fra din kørestil til geografisk placering.

Konsulter en professionel for hjælp til at bestemme dine vedligeholdelseskrav.

ADVARSEL

MANGE SERVICE- OG REPARATIONSOPGAVER PÅ CYKLER KRÆVER SPECIEL VIDEN OG VÆRKT∅JER.

Start ikke på nogen justeringer eller service på din cykel, før du har lært fra en professionel, hvordan du korrekt fuldfører dem. Ukorrekt justering eller service kan resultere i skade på cyklen eller i en ulykke, som kan forårsage alvorlig skade eller død.

Hvis du ønsker at lære at udføre større service- og reparationsarbejde på din cykel, har du tre muligheder:

1. Spørg servicecentret om kopier af producentens installations- og serviceinstruktioner til komponenterne på din cykel, eller kontakt komponentproducenten.
2. Spørg servicecentret om at anbefale en bog om cykelreparation.
3. Spørg Servicecenteret om tilgængeligheden af cykelreparationskurser i dit område.
   Vi anbefaler, at du beder en professionel om at kontrollere kvaliteten af dit arbejde første gang du arbejder på noget, og før du kører på cyklen, bare for at sikre, at du har gjort alt korrekt. Da dette vil kræve en mekanikers tid, kan der være en beskeden betaling for denne service.
   Vi anbefaler også, at du spørger en professionel om vejledning til at skaffe reservedele, såsom indvendige rør, pærer osv., da det ville være nyttigt, når du har lært at udskifte sådanne dele, når de kræver udskiftning.

Fejlfinding

Symptomer Mulige årsager Mest almindelige løsninger
Cyklen fungerer ikke.	1. Utilstrækkelig batteri effekt2. Fejlagtige forbindelser3. Ukorrekt tændingssekvens4. Bremser er anvendt	1. Oplad batteriet2. Rengør og reparer stik3. Tænd for cyklen med den korrekte sekvens4. Frigør bremser
Uregelmæssig acceleration og/eller reduceret topfart.	1. Utilstrækkelig batteri effekt2. Løs eller beskadiget gasregulering	1. Oplad eller udskift batteriet2. Udskift gashåndtag
Motoren reagerer ikke, når cyklen er tændt.	1. Løs ledningsføring2. Løs eller beskadiget gasregulering3. Løs eller beskadiget motorstikledning4. ∅delagt motor	1. Reparer og/eller genforbind2. Stram eller udskift3. Sikre eller udskifte4. Reparer eller udskift
Reduceret rækkevidde.	1. Lavt dæktryk2. Lavt eller defekt batteri3. Kørsel med for mange bakker, modvind, bremsning og/eller overdreven belastning4. Batteri afladet i lang tid uden regelmæssige opladninger, ældet, beskadiget.5. Bremser gnider	1. Juster dæktrykket2. Tjek forbindelser eller oplad batteriet.3. Hjælp med pedaler eller juster rute.4. Kontakt produkt support, hvis rækkevidden fortsat falder.5. Juster bremserne
Batteriet vil ikke oplade.	1. Oplader ikke ordentligt tilsluttet2. Oplader beskadiget3. Batteri beskadiget4. Kabling beskadiget	1. Juster forbindelserne2. Udskift3. Udskift4. Reparer eller udskift
Hjul eller motor laver mærkelige lyde.	1. Løse eller beskadigede hjuleger eller fælg2. Løs eller beskadiget motorledning	1. Stram, reparer, eller udskift2. Genforbind eller udskift motoren.

Serviceinfo

Typisk levetid for sliddele Normal brug Inspektion Bemærkning
1 Skivebremse / Bremseklodser 5.000 km			12 månederTjek om egerne er løse.	Rotor/Bremseklodser - min 1,5mm tykkelse / min 1mm tykkelse.
2 Gates bælte drev 30.000 km Udskift når den er slidt eller revnet.
3 Svinghjul / Krumtapshjul 15.000 km				Udskift, når skift ikke er glat, eller når der er unormal støj.
4 Dæk		5.000 km		Udskift når det er revnet eller mønsteret er slidt og glat.
5. Indvendigt rør Udskift når det lækker.
6. Sadel Udskift når den er slidt eller løs.
7	Greb, pedaler			Udskift når den er slidt eller løs.
8 Fælge/Eger				om egerne er løse.
9.	Side støtte			Udskift når den er slidt eller løs.
10.	Batteri	500 genopladnings-cyklusser		Oplad hver 6. måned, hvis den ikke bruges i lang tid.
11	Motor	15.000 km	36 måneder	Udskift når skift ikke er glat, eller når der er unormal støj.

Teknisk specifikation

Model BK-RS08EB BK-RS08ES
Generelt
Farver Sort Sølv
Størrelse M M
Maksimal hastighed (EU/UK) 25 km/t 25 km/t
Kilometertal op til 80 km op til 80 km
Vægt 19 kg 19 kg
Maksimal belastning 120 kg 120 kg
Rytterhøjde	170-190 cm	170-190 cm
Elektronik
Motor 36V 250W	36V 250W
Batteri	36V 7Ah/252Wh LG Cell Lithium-Ion Downtube Batteri	36V 7Ah/252Wh LG Cell Lithium-Ion Downtube Batter
Sensor Kadencesensor	Kadencesensor
Display	IP66 Vandtæt TFT Farve LCD Digital Visning	IP66 Vandtæt TFT Farve LCD Digital Visning
Oplader	100V-240V/2A Smart Oplader	100V-240V/2A Smart Oplader
Opladningstid	2-3 Timer	2-3 Timer
Rammesæt
Ramme	21" 6061 aluminiumslegeringsramme	21" 6061 aluminiumslegeringsramme
Forhjulsa edring	Rigidt forga er i aluminiumslegering med skiveophæng, gennemgående aksel	Rigidt forga er i aluminiumslegering med skiveophæng, gennemgående aksel
Hjul
Dæk	700C ×28C Kenda® Dæk, Presta Ventiler	700C ×28C Kenda® Dæk, Presta Ventiler
Fælge	Aluminiumslegering med dobbeltvæg	Aluminiumslegering med dobbeltvæg
Forhjulsnav	3/8 ×13G ×36H gennemgående aksel	3/8 ×13G ×36H gennemgående aksel
Eger	Rustfrit stål, 13g	Rustfrit stål, 13g
Bremser
Bremser	Tektro® HD-M285 hydrauliske skivebremser med 180mm rotorer	Tektro® HD-M285 hydrauliske skivebremser med 180mm rotorer
Bremsehåndtag	Tektro® HD-M285	Tektro® HD-M285
Drivlinje
Bælte	Gates® CDNTMCarbon Bælte	Gates® CDNTMCarbon Bælte
Kædehjul	Gates® CDXTM63T	Gates® CDXTM63T
Kassette	Gates® CDXTM22T, Enkelt-hastighed	Gates® CDXTM22T, Enkelt-hastighed
Krank	170mm 170mm
Pedaler	Wellgo®	Wellgo®
Komponenter
Sadel	Sort Selle Royal® sadel	Brown Justek® Urban Sadel
Sadelpind	Promax® Aluminiumslegering, Φ30.4mm med O set	Promax® Aluminiumslegering, Φ30.4mm med O set
Styr	Promax® aluminiumlegering, 630mm	Promax® aluminiumlegering, 630mm
Stem	Aluminiumslegering med integreret visning, Φ31.8	Aluminiumslegering med integreret visning, Φ31.8
Lys	20lux, batteridrevet	20lux, batteridrevet
Skærme	Mat sort	Sølv

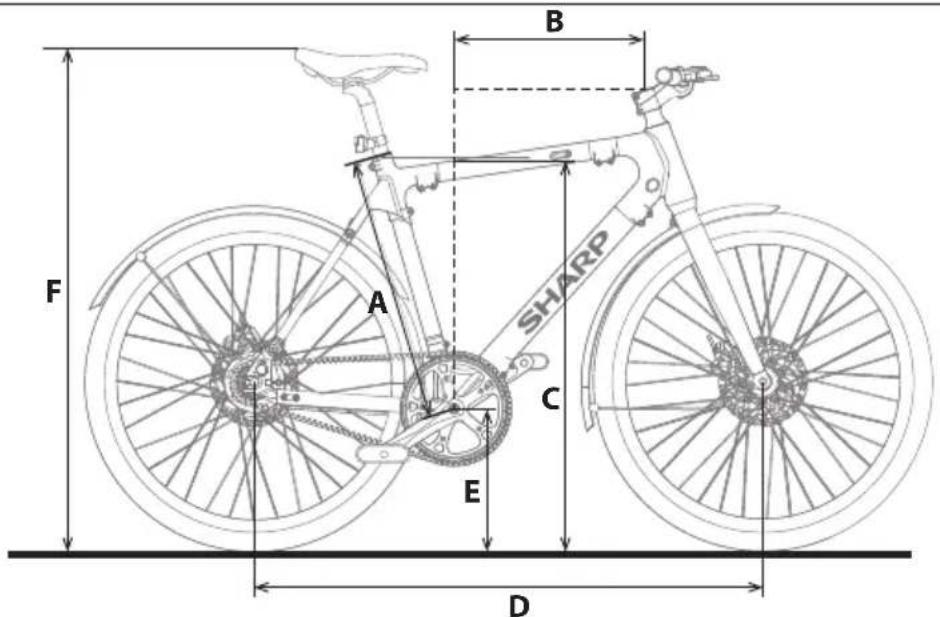

Rammestørrelse 21 tommer (53 cm)
Foreslået rytterhøjde 5'8"-6'3" 170 cm–190 cm
ASæderørets længde 21 tommer 533 mm
BNå 15,3 tommer 389 mm
CStåhøjde 81 cm 810 mm
DAkselafstand 103,38 cm 1034 mm
EBundbeslagets højde	11,4 tommer 290 mm
FSædehøjde	87,9-110 cm	880-1100mm

B A F C E D SHARP
