ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS64DG53R3B1 SAMSUNG

Εγχειρίδιο σέρβις από τον χρήστη

1. Μπορείτε να ελέγξετε από πού μπορείτε να αγοράσετε εξαρτήματα αντικατάστασης στην ιστοσελίδα http://samsung.com/support
2. Επισκεφτείτε τον ιστότοπο αγοράς εξαρτημάτων και εισάγετε τον κωδικό μοντέλου του προϊόντος σας για να δείτε τα εξαρτήματα που είναι διαθέσιμα για αγορά. Ο κωδικός μοντέλου βρίσκεται στην εξωτερική πλευρά του προϊόντος σας.

- Μπορείτε να δείτε τον κωδικό μοντέλου και την έκδοση στην ετικέτα του γραμμωτού κώδικα κάτω αριστερά στο προϊόν.

1. Για εξαρτήματα αντικατάστασης, βεβαιωθείτε ότι η ονομασία του εξαρτήματος ταιριάζει με εκείνη στην εικόνα του παρόντος εγχειριδίου.

- Τα εξαρτήματα στα οποία μπορεί να γίνει σέρβις από τον χρήστη περιορίζονται σε λαβές (μόνο μερικά μοντέλα), φλάντζες, συρτάρια και μεντεσέδες.

ΣΗΜΕΙΩΣΗ

Σε περίπτωση επισκευής από κάποιον μη εξουσιοδοτημένο πάροχο σέρβις, αυτοεπισκευή ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν θα φέρει καμία ευθύνη για τυχόν ζημιές στο προϊόν, τραυματισμούς ή για οποιοδήποτε άλλο θέμα ασφάλειας του προϊόντος που έχει προκληθεί από την προσπάθεια επισκευής του προϊόντος η οποία δεν ακολουθεί προσεκτικά τις παρούσες οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που έχει προκληθεί από την προσπάθεια επισκευής του προϊόντος από οποιοδήποτε άτομο πέραν του πιστοποιημένου παρόχου σέρβις της Samsung δεν θα καλύπτεται από την εγγύηση.

ΠΡΟΣΟΧΗ

• Η ονομασία εξαρτήματος που αναγράφεται στον ιστότοπο ενδέχεται να διαφέρει από την ονομασία στο παρόν εγχειρίδιο. Παρακαλούμε φροντίστε να επιλέξετε την σωστή ονομασία εξαρτήματος.
• Η αντικατάσταση μεντεσέδων απαιτεί εξαιρετική προσοχή καθώς περιλαμβάνει την αποσυναρμολόγηση της πόρτας.
  • Φροντίστε να φοράτε γάντια ασφαλείας κατά την πραγματοποίηση επισκευών.

Η πραγματική εικόνα και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν ανάλογα με το μοντέλο και τη χώρα.

01 Metal Cooling 02 03 04

01 Πάνω μεντεσές (αριστερά και δεξιά)
03 Συρτάρι (δίσκος και καλάθι)

02 Φλάντζα (πόρτα ψυγείου και καταψύκτη)
04 Κάτω μεντεσές (αριστερά και δεξιά)

ΠΡΟΣΟΧΗ

Φροντίστε να τοποθετήσετε σταθερά τη φλάντζα. Διαφορετικά, ενδέχεται να διαρρέει κρύος αέρας από το ψυγείο.

Για την αφαίρεση της φλάντζας

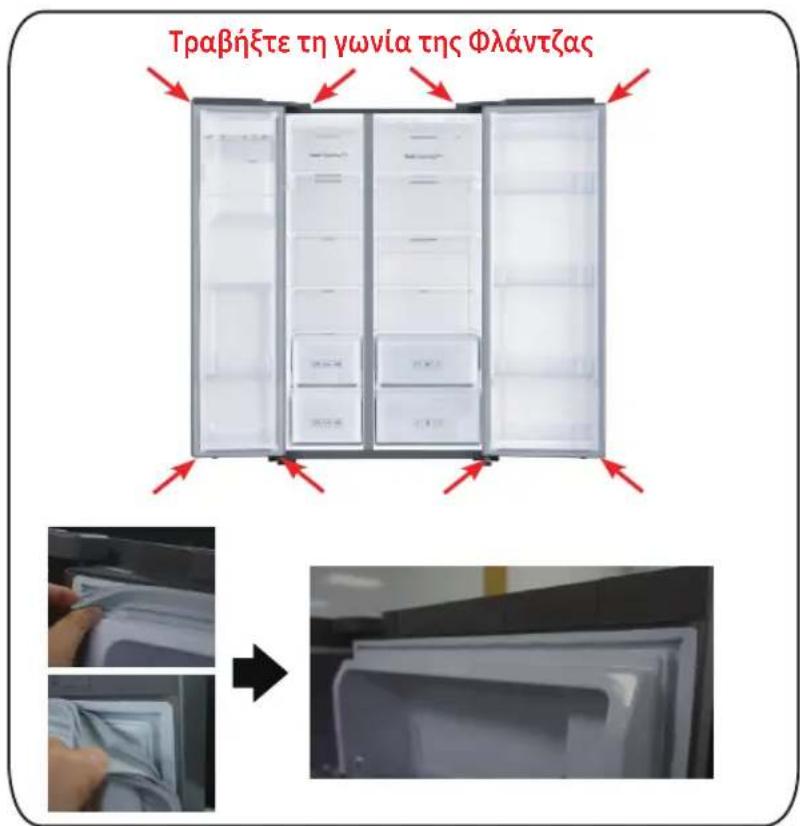

Τραβήξτε τη γωνία της Φλάντζας

Ανοίξτε την πόρτα και αφαιρέστε τη φλάντζα από την πόρτα.

[Αποσυναρμολόγηση]

1. Τραβήξτε τις 4 γωνίες της φλάντζας.

2. Τραβήξτε το κέντρο της φλάντζας.

Για την αντικατάσταση της φλάντζας

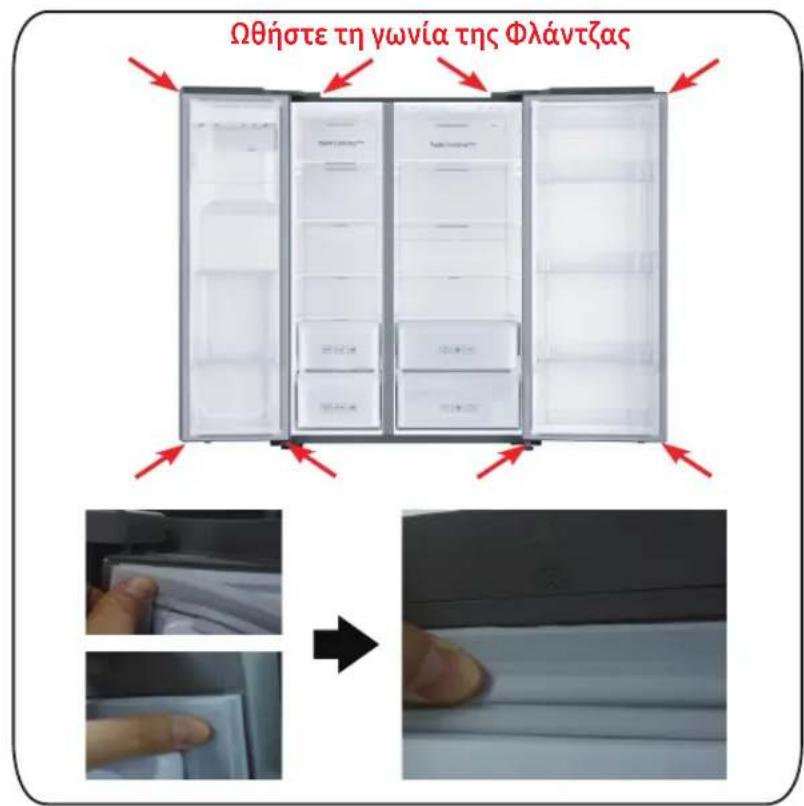

Ωθήστε τη γωνία της Φλάντζας

Τοποθετήστε μια νέα φλάντζα στην πόρτα του ψυγείου.

Φροντίστε να μην υπάρχει καθόλου κενό ανάμεσα στη νέα φλάντζα και την πόρτα.

[Συναρμολόγηση]

1. Ωθήστε τις 4 γωνίες της φλάντζας.

2. Ωθήστε το κέντρο της φλάντζας.

⚠️ ΠΡΟΣΟΧΗ

Ελέγξτε αν το συρτάρι μπήκε σωστά μέσα στον σιδηρόδρομο κατά τη συναρμολόγηση.

Για την αφαίρεση της φλάντζας

Σηκώστε προσεκτικά το μπροστινό μέρος του συρταριού και σύρετέ το προς τα έξω.

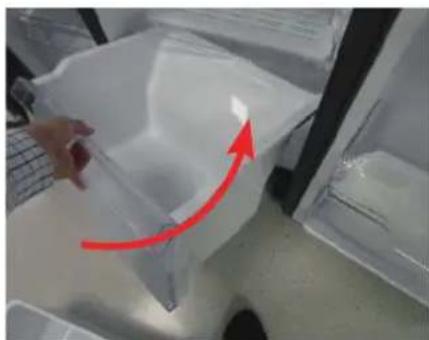

Για την επανατοποθέτηση των συρταριών

Η επανατοποθέτηση των συρταριών ακολουθεί την αντίστροφη σειρά των αντίστοιχων βημάτων αφαίρεσης.

Η επανατοποθέτηση των συρταριών ακολουθεί την αντίστροφη σειρά των αντίστοιχων βημάτων αφαίρεσης.

Αντικατάσταση μεντεσέ

Για την αντικατάσταση των μεντεσέδων, πρέπει να αφαιρέσετε πρώτα τις πόρτες.

⚠️ ΠΡΟΣΟΧΗ

• Κατά την αφαίρεση των πορτών, δώστε ιδιαίτερη προσοχή καθώς οι πόρτες είναι βαριές.
• Πριν την αντικατάσταση των πορτών τοποθετήστε ένα μαλακό επίθεμα, όπως ένα χαρτόνι, πάνω στην πόρτα για να αποφύγετε τυχόν εκδορές πάνω στην πόρτα όταν βάζετε τις πόρτες κάτω.
• Καθώς οι μεντεσέδες απαιτούν προσεκτικό χειρισμό και πρέπει να αντικαθιστώνται από δύο ή και περισσότερα άτομα, σας προτείνουμε να ζητήσετε επαγγελματικό τεχνικό σέρβις.
• Αν αφαιρέσετε τον μεντεσέ χωρίς να κρατάτε την πόρτα, τότε η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.
  • Βεβαιωθείτε ότι ο άξονας είναι σφιχτά βιδωμένος πάνω στον μεντεσέ.
• Ελέγξτε αν ο μεντεσές είναι σφιχτά βιδωμένος στην καμπίνα.
  • Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίωσης είναι σωστά συνδεδεμένοι.
  • Προσέξτε να μην καταστρέψετε τα καλώδια όταν βιδώνετε το πάνω κάλυμμα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ξαπλώσετε το ψυγείο χρειάζονται τουλάχιστον 2 άτομα.
- Αποσυνδέστε το καλώδιο παροχής ρεύματος πριν αναστρέψετε τις πόρτες.

Απαιτούμενα εργαλεία (δεν παρέχονται)

Κατσαβίδι Philips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm

Καρυδάκι 10 mm Καρυδάκι 8 mm Κλειδί 10 mm

Πάνω μεντεσές

1. Αποσυνδέστε το καλώδιο παροχής ρεύματος και αφαιρέστε τις βίδες από το κάλυμμα 1 με κατσαβίδι Phillips. Έπειτα ανοίξτε την πόρτα του Καταψύκτη και τραβήξτε τα άγκιστρα στα πλάγια για να χαλαρώσετε το κάλυμμα. Σηκώστε το κάλυμμα προς το μέρος σας για να το αποσυνδέσετε.

2. Αποσυνδέστε τα δύο πάνω περιβλήματα.

3. Αφαιρέστε τους τρεις κοχλίες κρατώντας τον μεντεσέ.

4. Αποσυναρμολογήστε τον πάνω μεντεσέ από το μπροστινό μέρος της πόρτας.

Αντικατάσταση μεντεσέ

Η ονομασία μοντέλου μοιάζει κάπως έτσι: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Μεσαίος μεντεσές (Μόνο για 3θυρο)

1. Μετά την αποσυναρμολόγηση του πάνω μεντεσέ, αποσυναρμολογήστε την πάνω πόρτα του Ψυγείου.

1. Αφαιρέστε τους τρεις κοχλίες κρατώντας τον μεντεσέ, αποσυναρμολογήστε τον Μεσαίο μεντεσέ

Κάτω μεντεσές

Κάτω Κάτω μεντσοές μεσές Κάτω μεντσοές με

[Αποσυναρμολόγηση]

1. Αποσυνδέστε το Καλώδιο παροχής ρεύματος.

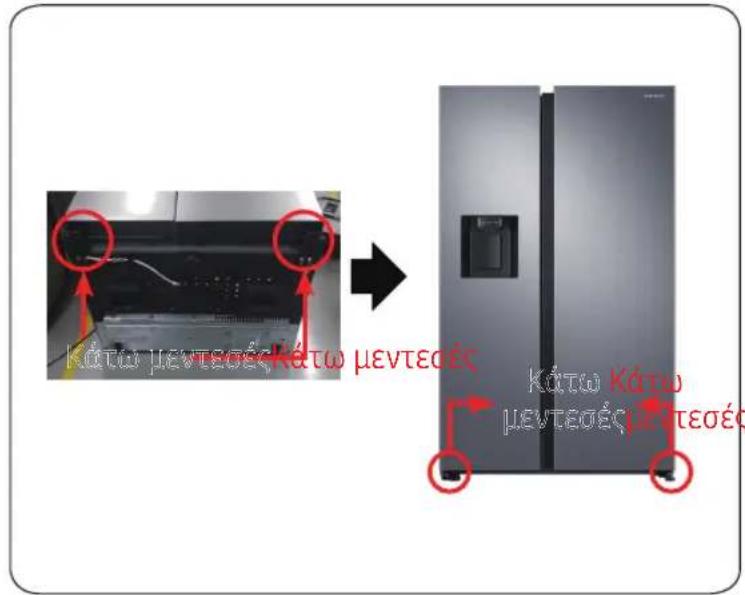

2. Ξαπλώστε το σετ.

⚠️ ΠΡΟΣΟΧΗ

• Θα πρέπει να εργαστούν πάνω από 2 άτομα.
  • Φροντίστε να αποσυνδέσετε το καλώδιο παροχής ρεύματος πριν εκτελέσετε την παραπάνω λειτουργία.

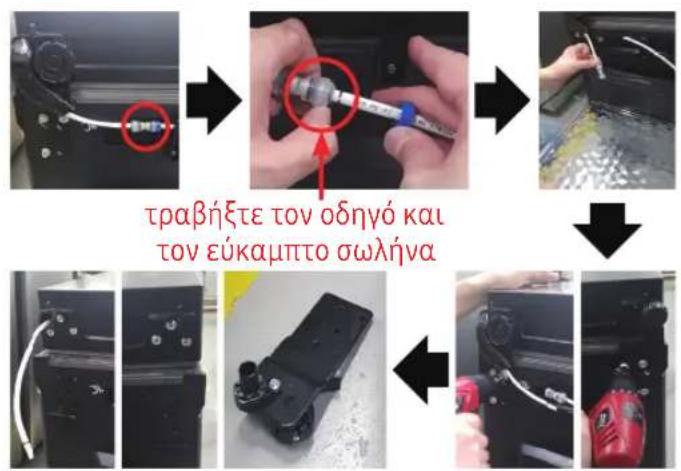

τραβήξτε τον οδηγό και τον εύκαμπτο σωλήνα

[Αποσυναρμολόγηση]

1. Αποσυνδέστε τον Εύκαμπτο σωλήνα. (Μόνο κάτω αριστερό μεντεσέ)
2. Εκτονώστε το νερό μέσα στον Εύκαμπτο σωλήνα. (Μόνο κάτω αριστερό μεντεσέ)
3. Αφαιρέστε τον Κοχλία(3ea). (Mε ένα κλειδί ή με γερμανικό κλειδί 10 mm)
4. Αφαιρέστε τον Κάτω μεντεσέ Δ/Α.

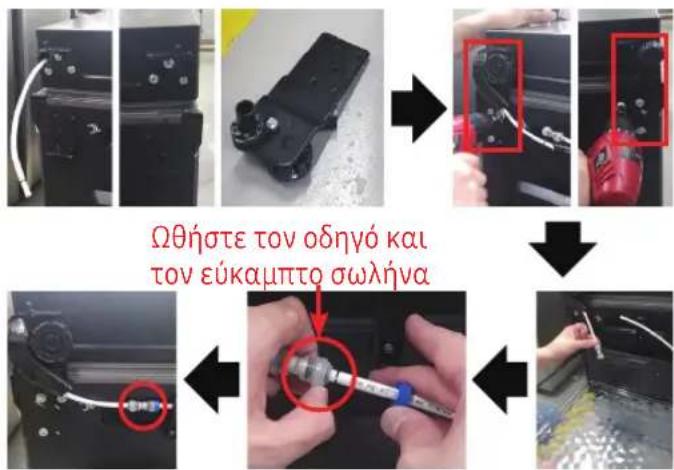

Ωθήστε τον οδηγό και τον εύκαμπτο σωλήνα

[Συναρμολόγηση]

1. Συναρμολογήστε τον κάτω μεντεσέ στο κάτω μέρος. (Με ένα κλειδί ή με γερμανικό κλειδί 10 mm)
2. Συνδέστε τον Εύκαμπτο σωλήνα (Μόνο κάτω αριστερό μεντεσέ)
3. Συναρμολογήστε το νερό μέσα στον Εύκαμπτο σωλήνα. (Μόνο κάτω αριστερό μεντεσέ)

⚠️ ΠΡΟΣΟΧΗ

- Φροντίστε να αποσυνδέσετε το καλώδιο παροχής ρεύματος πριν εκτελέσετε την παραπάνω λειτουργία.

Κάτω μεντεσές

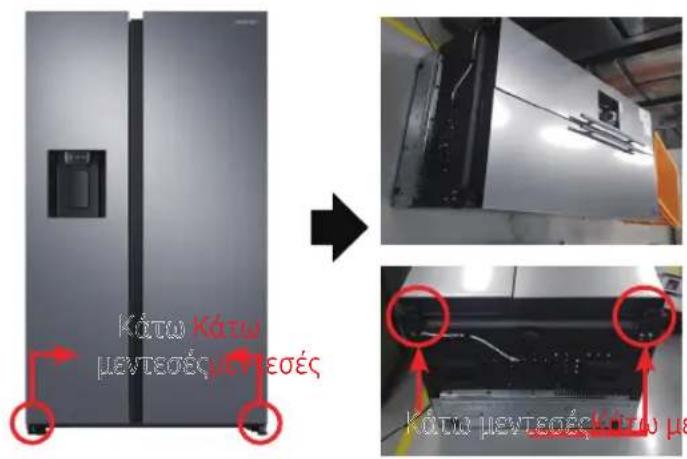

Κάτω μεντεσές κάτω μεντεσές Κάτω κάτω μεντεσές μεντεσές

[Συναρμολόγηση]

1. Συναρμολογήστε τον κάτω Μεντεσέ Δ/Α.

2. Σηκώστε το σετ.

⚠️ ΠΡΟΣΟΧΗ

- Θα πρέπει να εργαστούν πάνω από 2 άτομα. - Φροντίστε να αποσυνδέσετε το καλώδιο παροχής ρεύματος πριν εκτελέσετε την παραπάνω λειτουργία.
