РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS64DG53R3B1 SAMSUNG

Bulgarian - Български ......127

Ръководство за обслужване за потребителя

1. Можете да проверите откъде да закупите резервни части на http://samsung.com/support
2. Посетете сайта за закупуване на части и въведете кода на модела на ваши продукт, за да проверите наличните за закупуване части. Кодът на модела е на етикета върху външната страна на ваши продукт.

- Можете да проверите кода на модела и версията на етикета с баркод долу вляво на продукта.

1. За резервни части се уверете, че името на частта отговаря на това на илюстрацията в това ръководство.

- Частите за обслужване от потребителя са ограничени до дръжки (само при някои модели), уплътнения, чекмеджета и панти.

БЕЛЕЖКА

След ремонт от неоторизиран доставчик на услуги, самостоятелен ремонт или непрофесионален ремонт на продукта Samsung не носи отговорност за никакви щети по продукта, никакви наранявания или каквито и да е други проблеми, свързани с безопасността на продукта, предизвикани от всякакви опити за ремонт на продукта, които не следват внимателно тези инструкции за ремонт и поддръжка. Всяка щета про продукта, предизвикана от опит за ремонт на продукта от всяко лице, различно от сертифициран от Samsung доставчик на услуги, няма да бъде покрита от гаранцията.

ВНИМАНИЕ

• Името на частта, посочено на сайта, може да се различава от посоченото в това ръководство. Моля, уверете се, че избирате правилното име на част.
• Подмяната на пантите изисква изключително внимание, тъй като това включва отстраняване на вратата.
• Погрижете се да носите ръкавици, докато извършвате ремонтни дейности.

Действителният вид на осигурените части може да се различават в зависимост от модела и страната.

01 Metal Cooling 02 03 04

01 Горна панта (ляво и дясно)

02 Уплътнение (Врата на хладилник и фризер)

04 Долна панта (ляво и дясно)

ВНИМАНИЕ

Погрижете се да закрепите уплътнението здраво. В противен случай от хладилника може да изтече студен въздух.

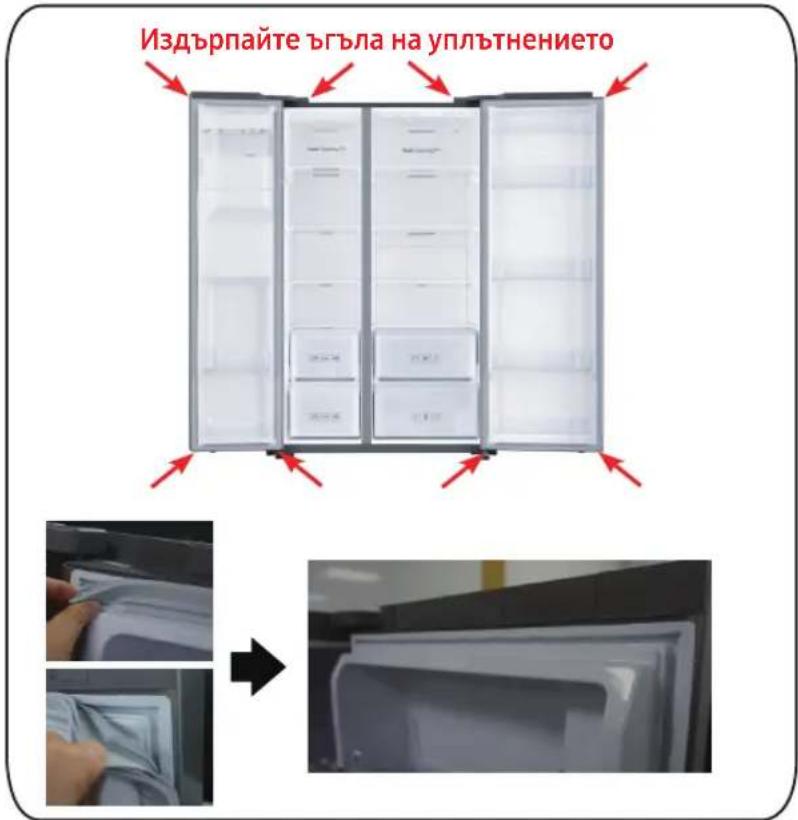

За да свалите уплътнението

Издърпайте ъгъла на уплътнението

Отворете вратата и свалете уплътнението от вратата.

[Разглобяване]

1. Издърпайте 4-те ъгъла на уплътнението.

2. Издърпайте централната част на уплътнението.

За да подмените уплътнението

Натиснете ъгъла на уплътнението →

Закрепете ново уплътнение към вратата на хладилника. Уверете се, че няма луфт между новото уплътнение и вратата.

[Сглобяване]

1. Натиснете 4-те ъгъла на уплътнението.

2. Натиснете централната част на уплътнението.

ВНИМАНИЕ

Уверете се, че чекмеджето е поставено правилно в релсата по време на сглобяването.

За да свалите уплътнението

Внимателно повдигнете предната част на чекмеджето и го плъзнете навън.

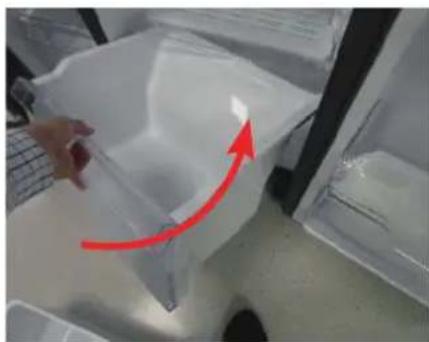

За да поставите чекмеджетата обратно

Поставянето на чекмеджетата обратно следва обратния порядък на съответните им стъпки по отстраняването им.

Поставянето на чекмеджетата обратно следва обратния порядък на съответните им стъпки по отстраняването им.

За да подмените пантите, първо трябва да свалите вратите.

! ВНИМАНИЕ

• Когато сваляте вратите, бъдете крайно внимателни, защото вратите са тежки.
• Преди да подмените пантите, поставете мека подложка като например кашон върху пода, за да предотвратите драскотини по вратата, когато поставяте вратите долу.
• Тъй като с пантите трябва да се работи внимателно и да се подменят от две или повече лица, ние ви препоръчваме да извикате професионално техническо обслужване.
• Ако свалите пантата, без да държите вратата, вратата може да падне и да предизвика нараняване.

- Уверете се, че оста е здраво затегната към пантата.

- Проверете дали пантата е закрепена здраво към корпуса.

• Проверете дали кабелните конектори са свързани правилно.
  • Внимавайте да не повредите проводниците, когато затягате горния капак.

⚠️ ПРЕДУПРЕЖДЕНИЕ

• Накланянето/поставянето на хладилника в легнало положение изисква минимум 2 лица.
• Изключете захраващия кабел, преди да обърнете вратите.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка 11 mm гаечен ключ

10 mm тресчотка 8 mm тресчотка 10 mm гаечен ключ

Горна панта

1. Разкачете захранващия кабел и отстранете 1 винт на капака, като използвате кръстата отвертка. След това отворете вратата на фризера и издърпайте куките отстрани, за да разхлабите капака. Повдигнете капака към себе си, за да го откачите.

2. Разкачете двата горни корпуса.

3. Свалете трите болта, които придържат пантата.

4. Разглобете горната панта от предната част на вратата.

Подмяна на пантите

Името на модела изглежда така: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

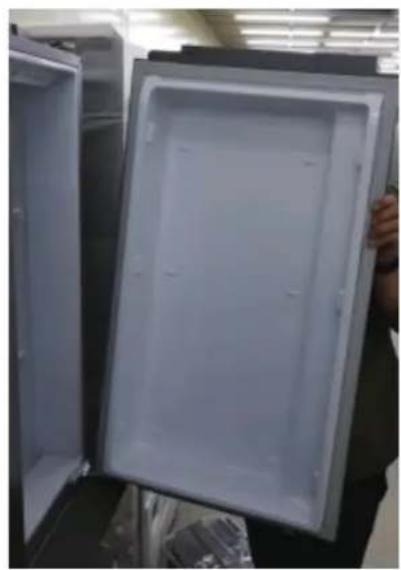

Средна панта (само за 3 врати)

1. След като разглобите пантата горе вдясно, разглобете вратата на хладилника нагоре.

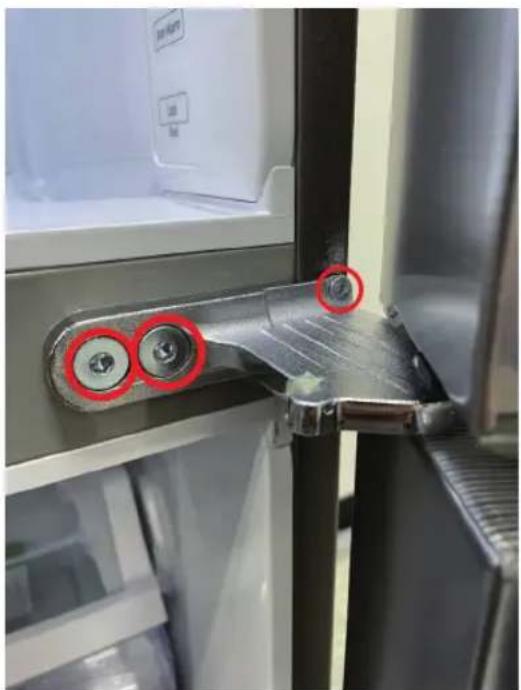

1. Свалете трите болта, които придържат пантата, разглобете средната панта

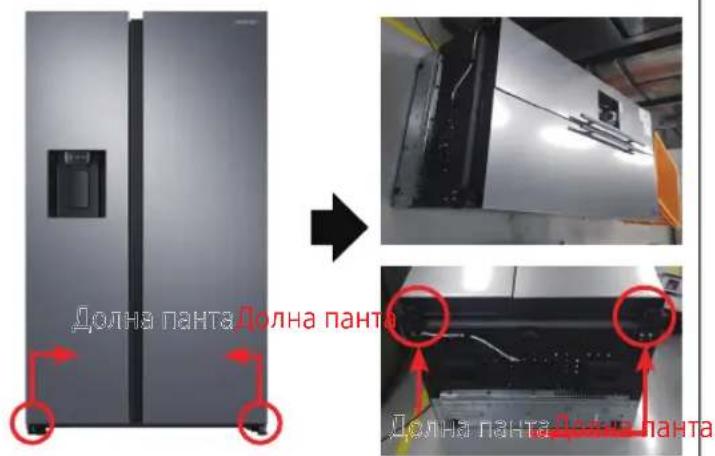

Долна панта

Долна пантадолна панта Долна пантадолна панта

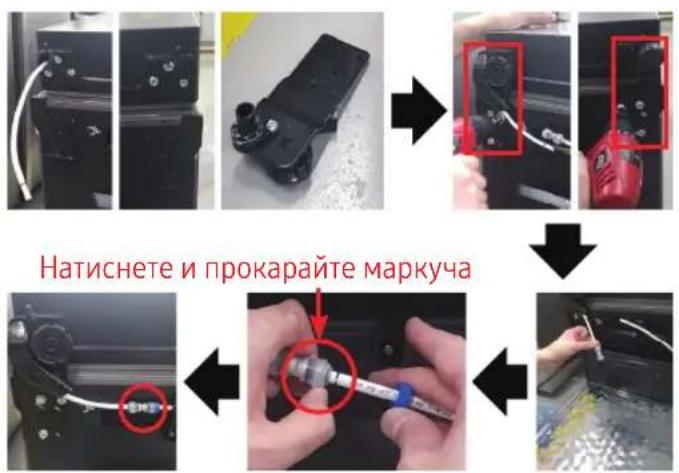

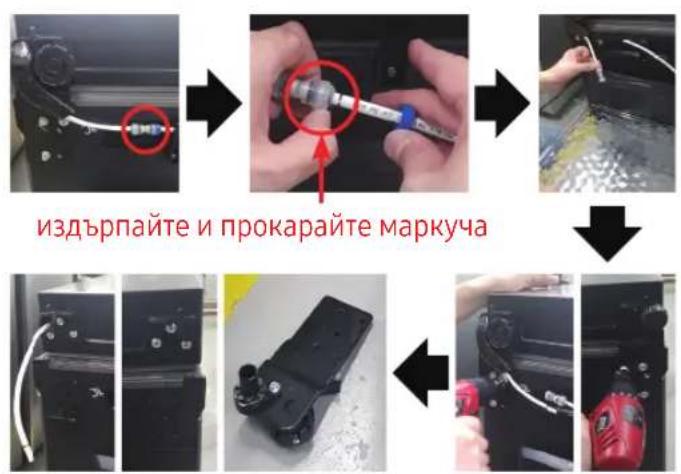

издърпайте и прокарайте маркуча

•Трябва да работят над 2 лица.
- Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе.

[Разглобяване]

1. Разкачете маркуча. (само панта долу вляво)
   2.Извадете входящия маркуч за вода. (само панта долу вляво)
2. Свалете болт (Зеа). (като използвате гаечен ключ или 10 mm ключ лула)
3. Свалете долната панта Д/Л.

[Сглобяване]

1. Сглобете долната панта. (като използвате гаечен ключ или 10 mm ключ лула)
2. Свържете маркуча (само панта долу вляво)
3. Сглобете входящия маркуч за вода. (само панта долу вляво)

ВНИМАНИЕ

- Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе.

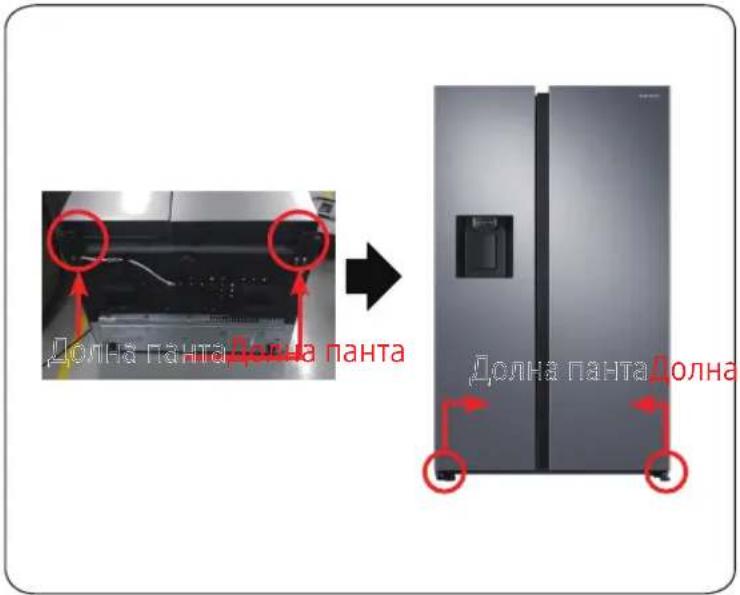

Долна панта

Долна панта Долна панта Долна панта

[Сглобяване]

1. Сглобете долната панта Д/Л.
2. Вдигнете уреда.

⚠️ ВНИМАНИЕ

панта •Трябва да работят над 2 лица. • Уверете се, че сте изключили захранващия кабел, преди да извършите операцията по-горе.

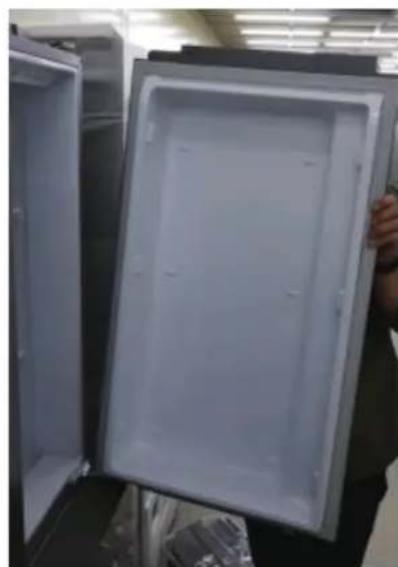

Средна шарка (Само за 3-врата)
